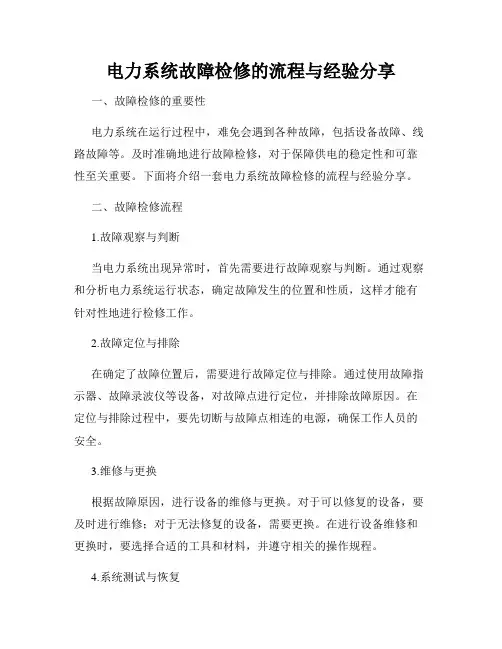

电力系统故障检修的流程与经验分享
电力系统故障检修的流程与经验分享一、故障检修的重要性电力系统在运行过程中，难免会遇到各种故障，包括设备故障、线路故障等。
及时准确地进行故障检修，对于保障供电的稳定性和可靠性至关重要。
下面将介绍一套电力系统故障检修的流程与经验分享。
二、故障检修流程1.故障观察与判断当电力系统出现异常时，首先需要进行故障观察与判断。
通过观察和分析电力系统运行状态，确定故障发生的位置和性质，这样才能有针对性地进行检修工作。
2.故障定位与排除在确定了故障位置后，需要进行故障定位与排除。
通过使用故障指示器、故障录波仪等设备，对故障点进行定位，并排除故障原因。
在定位与排除过程中，要先切断与故障点相连的电源，确保工作人员的安全。
3.维修与更换根据故障原因，进行设备的维修与更换。
对于可以修复的设备，要及时进行维修；对于无法修复的设备，需要更换。
在进行设备维修和更换时，要选择合适的工具和材料，并遵守相关的操作规程。
4.系统测试与恢复在维修和更换完成后，需要对整个电力系统进行测试。
通过对电力系统进行负荷检测、电压检测等测试，确保系统运行正常。
如果测试结果符合要求，即可恢复供电；如果测试结果异常，需要进一步检查并解决问题。
三、故障检修经验分享1.团队合作故障检修是一项团队工作，需要多个人员协作完成。
每个人员要明确自己的工作职责，并保持良好的沟通与配合。
在日常训练中，要加强团队合作的能力与默契度，提高故障检修效率。
2.积累技术经验电力系统故障种类繁多，检修需要掌握一定的专业知识和技能。
工作人员要不断学习、积累经验，通过开展培训和实践，提高自己的技术水平。
同时，要多与他人交流经验，了解不同类型故障的解决方法。
3.注意安全措施故障检修是一项危险性较高的工作，需要注意安全措施。
在进行检修操作时，要佩戴防护用品，确保自身安全。
同时，要对设备和线路进行安全隔离，并遵守相关的操作规程，防止事故的发生。
4.记录与总结每次故障检修后，要及时进行记录与总结。
故障录波装置技术规范
九州方园博州新能源有限公司博乐30MWp光伏电站项目故障录波装置技术协议书新疆电力设计院2012年08月目录1 总则-------------------------------------------------------------------------------------------------------------------------- 4 1.1 引言 ----------------------------------------------------------------------------------------------------------------------- 41.2 供方职责 ----------------------------------------------------------------------------------------------------------------- 42 技术协议要求 ------------------------------------------------------------------------------------------------------------- 4 2.1 使用环境条件 ----------------------------------------------------------------------------------------------------------- 4 2.2 故障录波装置额定参数 ---------------------------------------------------------------------------------------------- 5 2.3 故障录波装置功率消耗 ---------------------------------------------------------------------------------------------- 5 2.4 故障录波装置总的技术要求 ----------------------------------------------------------------------------------------5 2.5 故障录波装置具体要求 ---------------------------------------------------------------------------------------------- 62.6 柜结构的技术要求----------------------------------------------------------------------------------------------------- 73 试验-------------------------------------------------------------------------------------------------------------------------- 8 3.1 试验要求 ----------------------------------------------------------------------------------------------------------------- 8 3.2 性能试验 ----------------------------------------------------------------------------------------------------------------- 83.3 现场试验 ----------------------------------------------------------------------------------------------------------------- 84 技术服务、设计联络、工厂检验和监造--------------------------------------------------------------------------- 8 4.1 卖方提供的样本和资料 ---------------------------------------------------------------------------------------------- 8 4.2 技术资料，图纸和说明书格式 ------------------------------------------------------------------------------------- 8 4.3 供确认的图纸 ----------------------------------------------------------------------------------------------------------- 9 4.4 买卖双方设计的图纸-------------------------------------------------------------------------------------------------- 9 4.5 其他资料和说明书----------------------------------------------------------------------------------------------------- 9 4.6 卖方提供的数据-------------------------------------------------------------------------------------------------------- 9 4.7 图纸和资料分送单位、套数和地址------------------------------------------------------------------------------- 9 4.8 设计联络会议 -----------------------------------------------------------------------------------------------------------9 4.9 工厂验收和现场验收------------------------------------------------------------------------------------------------- 10 4.10 质量保证--------------------------------------------------------------------------------------------------------------- 10 4.11 项目管理--------------------------------------------------------------------------------------------------------------- 10 4.12 现场服务--------------------------------------------------------------------------------------------------------------- 10 4.13 售后服务--------------------------------------------------------------------------------------------------------------- 114.14 备品备件,专用工具，试验仪器---------------------------------------------------------------------------------- 115 标准技术参数-------------------------------------------------------------------------------------------------------------- 116 项目需求部分-------------------------------------------------------------------------------------------------------------- 12 6.1 货物需求及供货范围一览表 ---------------------------------------------------------------------------------------- 12 6.2 必备的备品备件、专用工具和仪器仪表供货表 --------------------------------------------------------------- 13 6.3 图纸资料提交单位---------------------------------------------------------------------------------------------------- 13 6.4 工程概况 ---------------------------------------------------------------------------------------------------------------- 13 6.5 使用条件 ---------------------------------------------------------------------------------------------------------------- 146.6 项目单位技术差异表------------------------------------------------------------------------------------------------- 147 卖方响应部分-------------------------------------------------------------------------------------------------------------- 14 7.1 卖方技术偏差表 -------------------------------------------------------------------------------------------------------- 15 7.2 销售及运行业绩表 ----------------------------------------------------------------------------------------------------- 15 7.3 推荐的备品备件、专用工具和仪器仪表供货------------------------------------------------------------------- 157.4 卖方提供的试验检测报告表 ---------------------------------------------------------------------------------------- 16 7.5 卖方提供的鉴定证书表----------------------------------------------------------------------------------------------- 161总则1.1引言提供设备的厂家、投标企业应具有ISO 9001质量保证体系认证证书，宜具有ISO 14001环境管理体系认证证书和OHSAS 18001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。
电厂故障录波器管理办法
电厂故障录波器管理办法第一章总则第一条本制度规定了电厂（以下简称“分公司”）故障录波器的管理、评价以及对录波图的分析和录波图报表的填写等方面的内容。
第二条本制度适用于分公司故障录波装置的管理。
第二章规范性引用文件第三条引用文件DL/T553—2013 《电力系统动态记录装置技术条件》DL/T587-2016 《继电保护和安全自动装置运行管理规程》DL/T623—2010 《电力系统继电保护及安全自动装置运行评价规程》第三章职责第四条电热检修部职责（一）按照录波器定值通知单对录波装置进行定值整定。
（二）按照相关规范、制度定期对故障录波装置进行巡检、校验，保证保护装置运行状态被完整监视。
（三）负责录波装置的缺陷处理和改进工作。
（四）负责录波器备品、备件、录波图及数据软盘的管理。
（五）系统发生故障后，接通知后2小时内调取故障录波图并报设备管理部、生产管理部。
（六）故障录波图分析报告经主管副经理审核后，报榆林地调。
（七）向运行值班员移交运行说明，注意事项。
（八）对运行值班员进行技术交底，使其熟悉录波器的性能，掌握日常巡视、常规操作。
（九）投入运行的保护装置应设有专责维护人员，建立完善的岗位责任制。
第五条设备部职责负责故障录波装置技改、升级等工作计划和方案的立项、审批，并审核录波图报告。
第六条发电部职责（一）运行人员负责按调度命令正确投退故障录波装置。
（二）运行人员每天按点对故障录波器进行巡视，巡视范围包括故障录波器装置、通信设备等。
（三）发现异常及时通知电热检修部处理。
（四）发生系统故障或异常时必须检查故障录波装置动作情况并对故障录波装置动作情况进行登记并做好记录以便事故分析。
（五）系统故障，故障录波装置动作后，应尽快联系电热检修部并将录波信息报生产管理部。
（六）运行人员根据现场情况，应配合电热检修部对录波器的设备询问、试验。
第七条生产管理部职责（一）故障录波器启动显示在区内并有设备动作时，正确指挥厂内事故处理及工作安排。
电力系统录波器检修规程
300MW机组电气检修工艺规程(发变组故障录波器检验规程)批准：审定：审核：起草：故障录波器装置检验规程引言1．本规程规定了发变组故障录波器装置检验的内容、检验要求和试验接线，适用于发变组故障录波器的现场检验。
2．进行检验之前，工作（试验）人员应认真学习《继电保护和电网安全自动装置现场工作保安规定》《继电保护及电网安全自动装置检验条例》，仔细阅读本规程及有关说明书，理解和熟悉检验内容和要求。
3．设备的技术性能应符合《继电保护微机型试验装置技术条件》的规定，试验仪表应经检验合格，其精度应不低于0.5级。
4．试验回路的接线原则，应使加入保护装置的电气量应与实际情况相符合，若无特殊说明，加入保护装置的电气量均指从保护装置端子上加入。
5．一、二次设备的停、送电，保护压板的投退均应由运行人员操作。
6．进行保护试验过程中若发现试验回路或试验设备有放电、冒烟等异常情况，应立即断开装置工作电源和试验电源，待查明原因再进行试验。
7．为获得比较准确的数据，对所有试验中的每一点，应重复试验3次。
8．进行全部检验时保护应全部停运。
9．检验需要临时短接或断开的端子和回路，应逐个记录，并在试验结束后及时恢复。
10．检验过程中，若加入保护和测试的电流、电压量与装置显示的数值误差超过规定的范围，则可在装置菜单中选择调整相应的调整系数，并做好记录。
11、检修项目周期第一章．故障录波器装置主要技术规范和概述1．概述故障录波器采用浪拜迪电气股分公司生产的LBD-MGR微机数字式故障录波器，装置采用了10kHz高采样率，友好的人机界面，能同时完成数据采集、故障启动、故障诊断、数据存储、多机间数据交换、磁盘存储以及故障数据分析、打印、输出等任务。
第二章．故障录波器装置检修工艺1．外部及内部检查1．1 保护装置的外部检查1．1．1通入保护装置的电压与被保护线路母线电压同极性。
并且电流、电压相别一致。
1．1．2 屏上的标志应正确完整清晰，且实际情况应与图纸和运行规程相符。
DL T995-继电保护和电网安全自动装置检验规程
继电呵护和电网平安自动装置检验规程之阿布丰王创作1 范围本尺度规定了电力系统继电呵护和电网平安自动装置及其二次回路接线(以下简称装置)检验的周期、内容及要求。
本尺度适用于电网企业、并网运行发电企业及用户负责继电呵护运行维护和管理的单位。
有关规划设计、研究制造、装置调试单位及部分均应遵守本尺度。
2 规范性引用文件下列文件中的条款通过本尺度的引用而成为本尺度的条款。
凡是注日期的引用文件，其随后所有的修改单(不包含勘误的内容)或修订版均不适用于本尺度，然而，鼓励根据本尺度达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本尺度。
GB／T 7261—2000 继电器及装置基本试验方法GB／T 14285—2006 继电呵护及平安自动装置技术规程DL/527—2002 静态继电呵护装置逆变电源技术条件3 总则3.1 本尺度是继电呵护及电网平安自动装置在检验过程中应遵守的基来源根基则。
3.2 本尺度中的电网平安自动装置，是指在电力网中发生故障或出现异常运行时，为确保电网平安与稳定运行，起控制作用的自动装置，如自动重合闸、备用电源或备用设备自动投入、自动切负荷、低频和低压自动减载、电厂事故减出力、切机等。
3.3 110 kV及以上电压等级电力系统中电力设备及线路的微机型继电呵护和电网平安自动装置，必须依照本尺度进行检验。
对于其他电压等级或非微机型继电呵护装置可参照执行。
3.4 各级继电呵护管理及运行维护部分，应根据当地电网具体情况并结合一次设备的检修合理地安插年、季、月的呵护装置检验计划。
相关调度部分应予支持配合，并作统筹安插。
3.5 装置检验工作应制定尺度化的作业指导书及实施方案，其内容应符合本尺度。
3.6 检验用仪器、仪表的准确级及技术特性应符合要求，并应定期校验。
3.7 微机型装置的检验，应充分利用其“自检”功能，着重检验“自检”功能无法检测的项目。
4 检验种类及周期4.1 检验种类检验分为三种：a) 新装置装置的验收检验；b) 运行中装置的定期检验(简称定期检验)；c) 运行中装置的弥补检验(简称弥补检验)。
故障录波装置检修规程
故障录波装置检修规程故障录波装置检修规程-xsx1 范围本规程规定了公司小石峡水电站2套机组WFBL-1型故障录波装置、220KV开关站DRL600型故障录波装置的检修周期、检修项目、检修工艺、试验和验收等有关内容。
本规程适用于公司小石峡水电站机组WFBL-1型故障录波装置、220KV开关站DRL600型故障录波装置的大修、小修，并通过采用保护作业指导书，推动标准化作业的实施。
规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 7261-2000 继电器及继电保护装置基本试验方法GB 14285-2006 继电保护和安全自动装置技术规程DL/T 769-2001 电力系统微机继电保护技术导则DL 478-2001 静态继电保护及安全自动装置通用技术条件DL/T 995-2006 继电保护和电网安全自动装置检验规程》JB/T 5777.2-2002 电力系统二次电路用控制及继电保护屏（柜、台）通用技术条件DL/T 587-2007 微机继电保护装置运行管理规程DL/T 553 220～500KV 电力系统故障动态记录技术准则DL/T 663 220～500KV 电力系统故障动态记录装置检测要求术语和定义下列术语和定义适用于本标准。
一次设备系指母线、线路、发电机、变压器二次设备系指交流电压互感器、直流电压、直流电流通道系指模拟量通道、开关量通道设备规范WFBL-1B发变组故障录波分析装置该装置采用当今世界最先进的DSP技术、通讯技术并结合电力系统的最新发展开发出的具有自主知识产权的新一代多功能微机型发电机变压器动态记录及分析装置，可记录与监测发电机组的运行状态。
它可广泛应用于发电机变压器组、主变压器的故障录波。
DRL600嵌入式电力故障录波分析装置该装置采用当今最为先进的DSP与32位嵌入式CPU，结合高性能的嵌入式实时操作系统而设计的，适应电力系统发展需求的动态故障记录与分析装置。
故障录波装置日常检查操作及故障录波图相关知识培训讲解
频率越限和变化率启动； 开关量启动； 手动和遥控启动； 我场NSR2000故障录波测距系统设有“故障录波器 动作”和“故障录波器告警”两块光字牌，启动 “故障录波器动作”的条件为各采集参数启动量越 限；启动“故障录波器告警”的条件为装置电源消 失及装置本身故障。
装置的投退操作步骤 正常情况下NSR2000故障录波测距系统投运操作步 骤如下 1 检查110kV故障录波器屏后工控机电源开关在断 开位置； 2 检查屏后各数据采集单元电源开关在断开位置； 3 检查各电压切换开关位置正确； 4 放上相应故障录波器直流保险； 5 合上110kV故障录波器屏后交流电源开关； 6 合上110kV故障录波器屏后工控机电源开关，并 开启工控机启动按钮，查工控机启动正常； 7 分采集单元电源及信号指示灯正常。
▪ （2）为查找故障点提供依据。 ▪ 由故障录波图可判断故障性质，并根据电流、电压
等录波量的大小计算故障点位置，微机型故障录波 装置可直接测算故障点位置，使巡线范围大大缩小 ，省时、省力，对迅速恢复供电具有重要作用。
▪ （3）帮助正确评价继电保护、自动装置、高压断 路器的工作情况，及时发现这些设备的缺陷，以便 消除事故隐患。
▪ 所以再重申一遍：对于分析录波图，第4条是非常重要的， 对于单相故障，故障相电压超前故障相电流约80度左右；对 于多相故障，则是故障相间电压超前故障相间电流约80度左 右；“80度左右”的概念实际上就是短路阻抗角，也即线路 阻抗角。
32
故障录波装置日常检查操作及故 障录波图相关知识培训讲解
1
一、故障录波装置的作用
▪ 故障录波装置是电力系统十分重要的安全自动装 置之一。由于故障录波装置对提高电力系统的安 全运行水平极为重要，《继电保护和安全自动装 置技术规程》规定：为了分析电力系统故障及继 电保护和安全自动装置在事故过程中的动作情况 ，在主要发电厂、220kV及以上变电站和 110kV重要变电站，应装设故障录波装置。故障 录波装置是一种常年投入运行，监视电力系统运 行状态的自动记录装置。
国家电网公司智能变电站故障录波装置通用技术规范(范本)
智能终端专用技术规范（范本）本规范对应的专用技术规范目录智能终端专用技术规范（范本）智能变电站故障录波装置技术规范（范本）使用说明1. 本技术规范分为通用部分、专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用技术规范“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用技术规范条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用技术规范的修改形成“项目单位技术差异表”，放入专用技术规范中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 对扩建工程，项目单位应在专用技术规范提出与原工程相适应的一次、二次及土建的接口要求。
5. 本技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应专用技术规范中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件专用技术规范的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供相应试验报告。
7. 一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用技术规范中详细说明。
目次智能变电站故障录波装置技术规范（范本）使用说明 (721)1总则 (723)1.1引言 (723)1.2供方职责 (723)2技术规范要求 (724)2.1使用环境条件 (724)2.2故障录波装置额定参数 (724)2.3装置功率消耗 (724)2.4故障录波装置总的技术要求 (724)2.5故障录波装置具体的技术要求 (726)2.6柜结构的技术要求 (728)3试验 (728)3.1工厂试验 (728)3.2系统联调试验 (728)3.3现场试验 (729)4技术服务、设计联络、工厂检验和监造 (729)4.1卖方提供的样本和资料 (729)4.2技术资料、图纸和说明书格式 (729)4.3供确认的图纸 (729)4.4买卖双方设计的图纸 (729)4.5其他资料和说明书 (729)4.6卖方提供的数据 (729)4.7图纸和资料分送单位、套数和地址 (730)4.8设计联络会议 (730)4.9工厂验收和现场验收 (730)4.10质量保证 (730)4.11项目管理 (730)4.12现场服务 (731)4.13售后服务 (731)4.14备品备件、专用工具、试验仪器 (731)智能终端专用技术规范（范本）1总则1.1引言提供设备的厂家、投标企业应具有GB/T 19001质量保证体系认证证书，宜具有GB/T 24001环境管理体系认证证书和GB/T 28001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。
发电厂发变组故障录波器检修规程
发电厂发变组故障录波器检修规程范本目次1 范围 (4)2 规范性引用文件 (4)3 发变组故障录波装置 (4)4 条文说明 (10)前言本规程为XX发电厂电气检修规程，根据现行电力工业管理规范以及订购设备的技术协议、产品说明书、图纸、电力系统二十五项反措，并借鉴了同类型电厂660MW级机组电气检修成功经验编制而成。
本标准由XX发电厂标准化委员会提出。
本标准由XX发电厂设备部归口并负责解释。
本标准起草单位：设备部。
本标准起草人：审核人：审定人：批准人：本标准的发布日期为20XX年XX月XX日,实施日期为20XX年XX月XX日。
本标准由设备部负责解释。
发变组故障录波装置检修规程1 范围本标准规定了XX发电厂发变组故障录波装置及其附属设备的维护、检修工艺、技术标准。
本标准适用于XX发电厂发变组故障录波装置各项检修方法、步骤和要求。
适用于我厂发变组故障录波装置及其附属设备检修。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 14285 继电保护和安全自动装置技术规程；厂家《发变组故障录波装置使用说明书》厂家《发变组故障录波装置技术说明书》3 发变组故障录波装置3.1.发变组故障录波装置设备概述发变组录波器为国电南自生产的微机型WFBL-1/DRL600。
录波器通道容量为32/64路模拟量和64/128路开关量；采样频率10kHz ，采样精度：≤0.2%；开关事故分辨率：≤1ms。
3.2.试验前准备及检验注意事项3.2.1准备工作3.2.1.1填写继电保护安全措施票。
3.2.1.2机组故障录波器最新定值单。
3.2.1.3符合现场实际的图纸,设备说明书,检验规程或检修文件包。
3.2.1.4上次保护检验的记录和试验报告。
3.2.1.5检查试验用仪器、仪表、工具、继电保护测试仪、笔记本电脑、带漏电保护的电源盘数量和型号是否足够，仪器、仪表应有检验合格证，并在有效期内，其精度应不低于0.5级。
故障录波装置的参数设置
故障录波装置的参数设置
1.采样率：采样率是指故障录波装置在单位时间内对电流和电压进行采样的次数。
采样率的选择应根据电力系统的频率范围进行调整，以确保能准确记录系统中的高频部分。
一般来说，采样率的选择应为2-4倍的系统频率，即电力系统频率为50Hz时，采样率应为100-200Hz。
2.采样量：采样量是指故障录波装置在一次故障中采样的波形点数。
采样量的选择应根据需要的录波时间以及频率范围进行调整。
一般来说，采样量越大，可以记录的波形细节越多，但同时也会增加存储空间和计算量。
通常采用的采样量为2048或4096点，可以满足大多数情况的录波需求。
3.记录时间：记录时间是指故障录波装置能够连续记录故障波形的时间长度。
记录时间的选择应根据不同的应用需求进行调整。
对于短暂故障的分析，一般记录时间在几百毫秒到几秒钟之间即可。
而对于持续较长时间的故障，如短路故障、地线接地故障等，需要选择更长的记录时间以确保完整记录故障波形。
4.适配能力：故障录波装置应具有良好的适配能力，能够适应不同类型、不同规模的电力系统。
适配能力包括对不同电压等级、不同频率范围的适应能力，以及对不同类型故障的识别和记录能力。
当电力系统的电压等级发生变化时，需要对故障录波装置进行参数调整以确保其正常工作。
总之，故障录波装置的参数设置对于准确记录和分析故障波形具有重要意义。
需要根据电力系统的频率范围、故障类型和应用需求等因素进行合理的参数调整，以获得准确的故障录波数据。
全封闭式组合电器(GIS)检修规程
全封闭式组合电器（GIS）检修规程1目的：为了保证220KVGIS的检修质量，确保其安全运行制定本规程。
2范围：本规程适应国电夏甸风电场220KVGIS的检修工作。
3概述及术语3．1概述220KV GIS的检修工作内容有断路器，隔离开关，接地隔离开关、互感器、避雷器、操动机构部分的检修，调整，测试于试验工作。
3．2术语无4人员资质和职责4．1人员资质参加工作人员必须是从事变电检修人员，且具备上岗资格。
4．2职责4．2．1工作负责人4．2．1．1负责本班开工前的安全措施，技术措施的检查与落实。
4．2．1．2负责组织，指挥本班作业人员按照分工在检修工作中安全作业，保证质量。
4．2．1．3负责检查现场情况，及时纠正违章行为。
4．2．2．工作人员4．2．2．1认真执行《电业安全工作规程》和，《SF6断路器检修工艺导则》的要求。
4．2．2．2严肃工艺纪律，完成负责人分配的任务，并对自己的检修质量负责。
4.3 GIS参数A1总体参数A2断路器参数（1）型式：户内，SF6气体绝缘，金属封闭断路器。
（2）技术参数1) 额定电压：252kV2) 额定电流：2000A3) 额定频率：50Hz4) 断口数：15) 额定绝缘水平雷电冲击耐受电压（峰值）相对地：1050kV断口间：1050+206kV 相间：1050kV一分钟工频耐受电压（有效值）相对地：460kV断口间：460+145kV 相间：460kV6) 额定短路开断电流交流分量有效值：50kA7) 额定短路关合电流：125kA8) 短时耐受电流及时间：50kA,3s9) 峰值耐受电流（峰值）：125kA10) 首相开断系数： 1.311) 额定操作顺序：分-0.3s-合分-180s-合分自动重合闸无电流间隙时间0.3s以上可调。
12) 分闸不同期性相间：≤3ms合闸不同期性相间：≤5ms13) 机械稳定性操作：≥5000次14) 额定短路开断电流次数：1615) 额定线路充电开断电流125AA3隔离开关参数（1）型式：户内型、SF6气体绝缘、金属封闭隔离开关（2）技术参数1) 额定电压：252kV2) 额定电流：2000A3) 额定频率：50Hz4) 额定绝缘水平雷电冲击耐受电压（峰值）相对地：1050kV断口间：1050+206kV 一分钟工频耐受电压（有效值）相对地：460kV断口间：460+145kV 5) 短时耐受电流及时间：50kA,3sA4快速接地开关参数（1）型式：户内型、SF6气体绝缘、金属封闭快速接地开关（2）技术参数1) 额定电压：252kV2) 额定频率：50Hz3) 额定绝缘水平雷电冲击耐受电压（峰值）相对地：1050kV一分钟工频耐受电压（有效值）相对地：460kV4) 额定短路关合电流：125kA5) 短时耐受电流及时间：50kA，3s6) 合闸时间：0.1s7) 分闸时间： 1.1sA5检修接地开关参数（1）型式：户内型、SF6气体绝缘、金属封闭接地开关（2）技术参数1) 额定电压：252kV2) 额定频率：50Hz3) 额定绝缘水平雷电冲击耐受电压（峰值）相对地：1050kV一分钟工频耐受电压（有效值）相对地：460kV4) 短时耐受电流及时间：50kA，3s A6氧化锌避雷器参数(1) 标称系统电压：220kV(2) 系统最高电压：252kV(3) 绝缘介质：SF6(4) 避雷器额定电压：200kV(5) 避雷器持续运行电压：156kV(6) 标称放电电流：10kA(7) 8/20s 最大冲击电流残压：520kV(8) 直流1mA参考电压：290kV(9) 避雷器应设泄漏电流数值和次数计录器。
微机故障录波器检验作业质量控制卡
1)交流电压通道检查；3 时误差不大于10 ；10 时误差不大于2.5 ；30 时误差不大于1 ；60 时误差不大于2.5 ；90 时误差不大于1 ；120 时误差不大于5 。
2)零序电压通道检查；5 时误差不大于10 ；20 时误差不大于2.5 ;100 时误差不大于0.5 ;150 时误差不大于2.5 ;180 时误差不大于5 。
1)交代工作任务，工作范围及相关注意事项。
2)进行人员分工。பைடு நூலகம்任到人。
3)根据安全措施票做安措并做好记录。避免安全措施票与实际不符。
4)安全措施票的内容；
①应短接的有关电流电流回路和应打开的电流回路连接片。
②应断开的交流电压回路。
防止电流回路开路，电压回路短路
3.试验接线
1)在监护下专人负责接线，经第二人复查。
2)整体二次回路绝缘电阻应大于1
6.逆变电源检查
1)直流电源缓慢上升时和拉合直流电源时（80 额定电压），逆变电源自启动性能良好。
2)装置带测试孔时，分别在直流电源为 额定电压下，逆变电源输出电压值在允许范围内且应保持稳定。
3)装置无测试孔时，分别在直流电源为 额定电压下，装置运行正常。
作业项目
作 业 质 量 要 求
2)按装置上的任一开关或按键不应丢失录波信息
15.模拟实验
1)模拟单相永久性故障，能准确记录故障时间、故障波形。
2)模拟故障后系统震荡，能准确记录故障时间、故障波形。
3)在 下，要求装置记录的电流波形不失真，电流瞬时值误差不大于10 。
4)模拟单相、相间故障，要求装置的测距误差不大于5 ，无判相错误。
9)零序电流越限动作值误差不大于整定值的10 。
10)开关量变位启动，要求触点闭合（断开）可快速启动录波。
220KV线路保护检修规程
目录1 范围 (2)2 规范性引用文件 (2)3 检修类别及检修周期 (2)4 检修项目 (2)4.1 大修项目 (2)4.2 小修项目 (3)5 RCS-931 型超高线路电流差动保护检修规程 (3)5.1设备概况及参数 (3)5.2检修步骤、方法 (4)5.3检修项目 (5)6 PRS-753型分相纵差成套保护装置检修规程 (10)6.1设备概况及参数 (10)6.2 检修步骤、方法 (11)7 220KV故障录波器检修规程 (16)7.1 概述 (16)7.2 检验项目 (17)7.3 检验要求 (17)7.4检验报告 (17)1 范围本规程规定了RCS-931超高压线路电流差动保护装置的检验内容、检验要求和试验接线，适用于化德风电场220KV线路RCS-931超高压线路电流差动保护装置的现场检验；规定了PRS-753分相纵差成套保护装置的检验内容、检验要求和试验接线，适用于化德风电场220KV线路 PRS-753分相纵差成套保护装置的现场检验；规定了220KV线路录波器ZH-3电力系统故障记录装置检测项目、检验方法及检测结果的判定方法，适用于化德风电场220KV线路ZH-3电力系统故障记录装置检测。
2 规范性引用文件本规程主要根据《新编保护继电器检验》、《继电保护及电网安全自动装置检验条例》、《电业安全工作规定》以及化德风电场继电保护二次回路图纸、《继电保护整定计算》、许继、南瑞、四方厂技术说明书以及其它相关技术资料编写，并与国内主要继电器生产厂家及有关单位联系，收集资料，征求意见。
3 检修类别及检修周期4 检修项目4.1 大修项目4.1.1外观及接线检查。
4.1.2清洁处理4.1.3绝缘电阻检测4.1.4逆变电源的检验4.1.5初步通电检查4.1.5.1保护装置的通电检验4.1.5.2检验键盘4.1.5.3打印机与保护装置的联机试验4.1.5.4软件版本和程序校验码的核查4.1.6时钟的整定与校核4.1.7定值的整定4.1.7.1整定值的整定4.1.7.2定值的失电保护功能检验。
040-1号机PMU装置A级检修作业指导书
Q/CDT河北大唐国际丰润热电有限责任公司发布目次目次 (1)1 范围 (2)2 引用文件 (2)3 安全措施 (2)4 现场准备及工具 (2)5 检修工序及质量标准 (4)6 工作终结 (5)7 不符合项目处理单 (6)8 完工报告单 (7)9 质量签证单 (8)1范围本作业指导书适用于河北大唐国际丰润热电有限责任公司1号机PMU装置检修工作。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GB 6860-2011《电业安全工作规程》GB 7261-2008《继电器及继电保护装置基本试验方法》GB 14285-2006《继电保护和安全自动装置技术规程》DL 478-2011《静态继电保护及安全自动装置通用技术条件》DL/T 624-1997《继电保护微机型试验装置技术条件》《ZH-2B嵌入式发变组故障录波分析装置操作说明书》武汉中元华电科技有限公司3安全措施严格执行《电业安全工作规程》严格执行《继电保护安全措施票》严格执行《危险点控制措施票》4现场准备及工具4.1现场准备试验仪器和试验电源准备工作环境布置4.2专用工具继电保护测试仪 1台万用表 1块摇表 1块工具 1包测试线 1包4.3办理相关工作票检查验证工作票、继电保护安全措施票和危险点控制措施票4.4准备工作安排(见表1)表1 准备工作安排4.5主要工器具(见表2)表2 主要工器具4.6二次工作安全措施编制要求(见表3)表3 二次工作安全措施编制要求4.7危险点分析及预控(见表4)表4 危险点分析及预控4.8安全注意事项(见表5)表5 安全注意事项5检修工序及质量标准5.1装置检查及清扫□故障录波器应清洁无尘，接线应无机械损伤，端子压接应紧固。
□检查前应先断开交流电压回路，后关闭直流电源。
继电保护检修规程
二次设备检修规程审核人：复核人：2017年10月20日目录一、发电机保护检验规程 (1)1.1设备参数及设备简介 (1)1.2检修校验项目及质量要求 (1)1.3现场检验内容与步骤 (3)二、主变、厂变保护校验规程 (1)2.1设备参数及设备简介 (1)2.2 主变及厂变保护配置 (1)2.3检修校验项目及质量要求 (2)2.3现场检验内容与步骤 (3)三、直流系统设备检修规程 (1)3.1设备参数及设备简介 (1)3.2检修校验项目及质量要求 (1)3.3现场检验内容与步骤 (2)四、故障录波装置检验规程 (1)4.1设备参数及设备简介 (1)4.2检修校验项目及质量要求 (1)4.3现场检验内容与步骤 (2)4.4 定值整定 (4)五、励磁系统检验规程 (1)5.1设备参数及设备简介 (1)5.2检修校验项目及质量要求 (1)5.3现场检验内容与步骤 (1)六、WMZ-41A型微机线路保护装置检验规程 (1)6.1主题内容与适用范围 (1)6.2引用标准 (1)6.3技术规范 (1)6.4保护装置检修周期及检修项目 (2)6.5 检验内容与步骤 (3)一、发电机保护检验规程1.1设备参数及设备简介1.1.1 应用范围WFBZ-01型微型发电机变压器组保护装置是由东南大学和南京电力自动化设备总厂联合研制的600MW及以下容量发电机变压器组成套微机保护装置。
它由标准16位总线主机构成，可提供三十多种保护功能和非电量保护借口，分布于若干个相互完全独立的CPU系统，可满足各种容量的水电发变组保护要求，也可单独作为发电机、主变压器、厂用变压器高备变、励磁变以及大中型同步调相机的保护。
其保护配置灵活，设计合理，并对主保护进行双重配置，满足电力系统反事故措施要求，保证配置的使用安全性。
1.1.2发电机保护配置发电机包括以下保护功能：1 发电机差动保护2 差动回路断线保护3发电机复合电压过流保护4发电机过电压保护5 发电机3Uo定子接地保护6 发电机转子一点接地保护7 发电机失磁保护8 发电机过负荷保护1.1.3技术参数型号：WFBZ-01型微机发电机保护装置额定参数：交流电流：5A、1A 交流电压：100V 、100/√3V 频率：50HZ 直流电压输入：220V、110V；直流电压输出：+5V 、±15V 、+24V1.2检修校验项目及质量要求1.2.1 WFBZ-01发电机保护装置调试1.2.1.1 装置的绝缘检查及二次回路检查1二次回路清扫检查A、保护二次电流回路，CT二次绕组接线处清扫、检查。
检修规程
电气二次检修规程1. 380V厂用电系统ST400Ⅲ ST500综合保护及测控装置检修规程1.1 概述380V系统所有PC段、MCC段综合保护及测控装置均使用苏州万龙厂家生产的ST400 ST500产品，本检修规程针对装置的工作原理及技术要求编写适用于380V厂用系统的电气二次检修工作。
本规程规定了ST400Ⅲ ST500检修周期、检修项目、检修标准。
1.2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
继电保护及安全自动装置技术规程 GB/T 14285－1993微机线路保护装置通用技术条件 GB/T 15145－2001电力系统远方保护设备技术要求及试验方法 GB/T 15149－2002电力系统安全自动装置设计技术规定 GB/T15147-2001电气继电器 GB/T 14598－1998继电器及继电保护装置基本试验方法 GB/T 7261－2000电气装置安装工程电气设备交接试验标准 GB 50150－1991电业安全工作规程（发电厂和变电所电气部分） DL 408－91静态继电保护及安全自动装置通用技术准则 DL/T 748－2001微机继电保护装置运行管理规程 DL/T 587－1996继电保护微机型试验装置技术条件 DL/T 624－1997电力系统微机继电保护技术导则 DL/T769－2001微机发电机变压器组保护装置通用技术条件 DL/T 671－1999微机母线保护装置通用技术条件 DL/T 670－1999微机变压器保护装置通用技术条件 DL/T 770－2001火力发电厂、变电所二次接线设计技术规程 DL/T5136－20011.3 装置简介ST400Ⅲ集合全面的三相电量测量/显示、电能累计、数字输入/输出与网络通讯于一身，用于监测、收集系统资讯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
故障录波器检修规程
我厂发变组故障录波器采用武汉中元华电ZH-2B型故障录波分析装置。
一．主要特点和技术指标。
装置采用当今世界最先进的DSP技术、通讯技术开发多功能微机型发电机变压器动态记录及分析装置，可记录与监测发电机组的运行状态。
1．录波容量为：
80路模拟量和128路开关量。
2．额定参数：1）额定频率：50Hz；
2）交流额定电压：57．7V，50Hz；
3）交流额定电流：1A或5A，50Hz；
4）模拟量线性工作范围：
交流额定电压回路：0．05V~180V （电压回路，50 Hz）
0．05V~180V（开口三角电压回路，50 Hz）
交流电流回路：0．01In~40In （In电流额定定值）
直流电压回路：0．05V~750V直流电流回路：75mV，0~20mA，0~5V
频率：0~400Hz
5）过载能力：
交流电压回路：2倍额定电压，连续工作；
交流电流回路：2倍额定电流，连续工作
10倍额定电流，工作10S
20倍额定电流，工作1S
6）开关量：无源空接点输入。
3．工作电源：
DC110V，允许偏差：-20%~+15%，纹波系数≤5%
二．装置的硬件配置
1．主机箱
主机箱由多至5块DSP组成。
1）装置最大配置为5块DSP板，可接入80路模拟量信号、160跳开关
量信号。
每块DSP板可接16路模拟量信号、32路开关量信号。
2）每块DSP板由DSP、16000门大规模可编程逻辑器件、4MbitsSRAM、
32Mbits固态盘、A/D、光隔电路、开关量转换及保护电路等组成
2．计算机采用工业计算机，其配置如下：
1）主板：工业组计算机主板；
2）CPU：Pentium MMX低功耗工控专用；
3）硬盘：≥40G；
4）内存：≥128M；
5）固态盘；32M（每块采样板）；
6）MODEM：外置，Multi-Tech公司产品。
7）接口：
①通讯接口
a）RA232/422/485接口（COM1）：与电站综合自动化网通讯用；
b)RS232接口（COM2）：接MODEM，支持电话网数据远传；
c）10/100M自适应以太网卡。
②打印接口：接打印机；
③显示接口：接显示器。
8）告警
告警信号分：装置故障和直流电源失电信号和录波信号。
3．此外还有：电源、传器机箱、打印机、显示器、键盘、鼠标等。
三．故障启动方式
故障启动方式包括模拟量启动、开关量启动和手动启动。
1．模拟量启动
模拟量通道启动、序量启动、频率启动、转子接地启动、低励失磁启动、逆功率启动、主变过激磁启动、差流启动。
我公司只设置了模拟量通道启动中的高限启动、低限启动、突变量启动。
2．开关量启动：
任何一路或多路开关量均可整定定作为启动量。
3．手动启动：
录波器设置手动启动方式，供调试用。
四．我公司发变组故障录波装置录波量
1．模拟量
发电机出口电流、发电机中性点电流、发电机出口电压、高厂变高压侧电流、主变高压侧电流、220KV系统电压、发电机侧同期电压、系统侧同期电压、发电机中性点电压、励
磁调节器A柜电流、励磁调节器B柜电流、励磁调节器A柜电压、励磁调节器B柜电压、6KV工作A段母线电压、6KV工作B段母线电压、发电机转子电流、发电机转子电压、发电机中性点电压、（#4机还包括#7循环水泵电流、#8循环水泵电流、电动给水泵）。
2．开关量
发变组保护动作开关量、发变组高压侧开关、Q4、Q5、Q6、Q02、（#4机还包括#7循环水泵开关量、#8循环水泵开关量、电动给水泵开关量）。
五．装置检查
1．装置通电检查
检查装置完好，合上装置工作电源，此时运行指示灯会亮，显示器会显示各种自检信息。
如果装置自检发现不正常，则会给出错误指示，按有关图纸修复，如果不能修复，联系厂2．录波检查
点击工具栏上的手动录波快捷键，装置应能启动录波。
录波时，录波灯、数据灯亮并给出录波告警信号。
3．通道检查
交流电流通道：在电流端子上加入额定电流（1A或5A）的三相电流，观察实时波形查看每一路的电流精度和相角是否正常。
交流电压通道：在电压端子上接入额定电压（57.7V）的三相交流电压，观察实时波形查看每一路的电压精度和相角是否正常。
直流电压通道：在直流电压端子上加入0~50V直流电压，观察实时波形。
