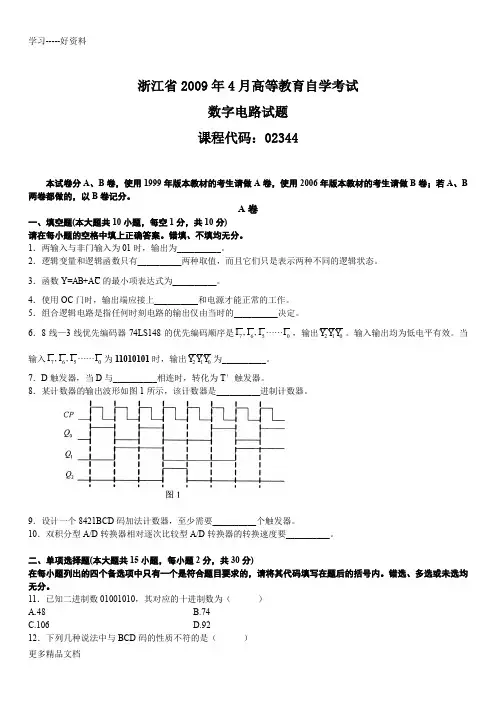

浙江省2009年4月高等教育自学考试数字电路试题课程代码:02344本试卷分A 、B 卷,使用1999年版本教材的考生请做A 卷,使用2006年版本教材的考生请做B 卷;若A 、B 两卷都做的,以B 卷记分。
A 卷一、填空题(本大题共10小题,每空1分,共10分)请在每小题的空格中填上正确答案。
错填、不填均无分。
1.两输入与非门输入为01时,输出为__________。
2.逻辑变量和逻辑函数只有__________两种取值,而且它们只是表示两种不同的逻辑状态。
3.函数Y=AB +A C 的最小项表达式为__________。
4.使用OC 门时,输出端应接上__________和电源才能正常的工作。
5.组合逻辑电路是指任何时刻电路的输出仅由当时的__________决定。
6.8线—3线优先编码器74LS148的优先编码顺序是0567I I ,I ,I ,输出012Y Y Y 。
输入输出均为低电平有效。
当输入0567I I ,I ,I 为11010101时,输出012Y Y Y 为__________。
7.D 触发器,当D 与__________相连时,转化为T ′触发器。
8.某计数器的输出波形如图1所示,该计数器是__________进制计数器。
9.设计一个8421BCD 码加法计数器,至少需要__________个触发器。
10.双积分型A/D 转换器相对逐次比较型A/D 转换器的转换速度要__________。
二、单项选择题(本大题共15小题,每小题2分,共30分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
11.已知二进制数01001010,其对应的十进制数为( )A.48B.74C.106D.92A.一组四位二进制数组成的码只能表示一位十进制数B.BCD码是一种人为选定的0~9十个数字的代码C.BCD码是一组四位二进制数,能表示十六以内的任何一个十进制数D.BCD码有多种13.下列逻辑等式中不成立的是()A.A+BC=(A+B)(A+C)B.AB+A B+A B=1C.A+B+AB=1D.A AB=A B14.在下列各组变量取值中,能使函数F(A,B,C)=∑m(0,1,2,4,6)的值为1是()A.110B.101C.011D.11115.逻辑函数F=(A+B)(B+C)的反函数F=()A. A B+B CB.AB+B CC. A B+CD.AB+B C16.如图2所示电路,开关A、B断开为0,接通为1,灯F亮为1,灭为0,则灯F与开关A、B的逻辑关系为()A.F=ABB.F=A BC.F=A+BD.F=A+B17.如图3所示TTL门电路,当EN=0时,F的状态为()A.F=A BB.F=A BC.F=ABD.F=A B18.测得某逻辑门输入A、B和输出F的波形如图4所示,则F(A,B)的表达式为()A.F=ABB.F=BAC.F=ABD.F=A⊕B19.组合逻辑电路的竞争冒险是由于______引起的。
2004年4月浙江高等教育自学考试数字电路试题

⼀、填空题(每⼩题2分,共20分) 1.可以⽤__________擦除EPROM中所存的信息。
2.单稳态可应⽤于__________、延时、定时。
3.极⼤地影响⼆极管动态特性的原因主要是结电容和__________的存在。
4.在时钟脉冲操作下具有__________功能的电路称为D触发器。
5.8421码、2421码等属于__________代码。
6.4位⼗六进制数转化为⼆进制数有__________位。
7.或⾮门构成的基本R-S触发器两个输⼊同时作⽤时输出Q =__________. 8.CMOS传输门实际上是⼀种可以传送信号的__________. 9.时序电路可分为Mealy型和__________型。
10.基本逻辑运算有__________种。
⼆、单项选择题(在每⼩题的四个备选答案中,选出⼀个正确答案,并将正确答案的序号填在题⼲的括号内。
每⼩题2分,共20分) 11. 不带缓冲输出的HCMOS电路系列是()。
A. 54/74HCAB. 54/74HCTC. 54/74HCUD. 54/74HCS 12. AB +A 在四变量卡诺图中有()个⼩格是“1”。
A. 13B. 12C. 6D. 5 13. 在CP()时主从R-S触发器的主触发器接收输⼊信号。
A. 0→1B. =1C. 1→0D. =0 14. A 1 0 1 1 0 1=()。
A. AB.C. 0D. 1 15. ()触发器可以⽤来构成移位寄存器。
A. 基本R-S B. 同步R-S C. 同步D D. 边沿D 16. 输⼊⾄少()位数字量的D/A转换器分辨率可达千分之⼀。
A. 9B. 10C. 11D. 12 17. 三极管作为开关时⼯作区域是()。
A. 饱和区+放⼤区B. 击穿区+截⽌区C. 放⼤区+击穿区D. 饱和区+截⽌区 18. 16位输⼊的⼆进制编码器,其输出端有()位。
A. 256B. 128C. 4D. 3 19. RAM动态MOS存储单元需要()操作以免存储的信息丢失。
浙江2002年4月高等教育自学考试

浙江省2002年4月高等教育自学考试线性电子电路试题课程代码:02340一、填空题(每空1分,共20分)1.温度升高时,晶体二极管的I s将______,V D(on)将______。
2.NPN型晶体三极管处于放大状态时,三个电极中______极电位最高,______极电位最低。
3.晶体三极管工作在饱和区的条件是发射结______,集电结______。
4.MOS场效应管分为______种类型,结型场效应管分为______种类型。
5.P沟道EMOS管工作在饱和区的条件是______和______。
6.三种晶体管基本组态放大电路中,______组态输入电阻最高,______组态输入电阻最低。
7.电流源电路的主要参数是______和______。
8.在输入端,将输入端短接后,如果反馈信号加不到放大器输入端,则为______反馈,否则为______反馈。
9.负反馈放大电路自激的幅度条件是______,相位条件是______。
10.集成运算放大器用于______时,要求运放必须工作在线性区,而用作______时,运放实际上已工作在非线性区。
二、单项选择题(在每小题的四个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题2分,共20分)1.杂质半导体中多数载流子浓度( )A.只与温度有关B.取决于掺杂浓度,几乎与温度无关C.与温度无关D.与掺杂浓度和温度都无关2.工作在放大状态的某PNP晶体三极管,各电极电位关系为( )A.V C<V B<V EB.V C>V B>V EC.V C<V E<V BD.V C>V E>V B3.三极管工作在截止模式时要求( )A.发射结正偏、集电结正偏B.发射结正偏、集电结反偏C.发射结反偏、集电结正偏D.发射结反偏、集电结反偏4.P沟道JFET管的电路符号为( )5.场效应管饱和区和非饱和区的分界点称为( )A.夹断点B.预夹断点C.饱和点D.截止点6.在差动式放大电路中,差模输入信号等于两个输入端信号的( )A.和值B.差值C.平均值D.乘积值7.负反馈放大电路中,为保证电路不产生自激,需引入补偿技术,为保证经补偿后放大电路的带宽不降低,需引入( )A.简单电容补偿B.密勒电容补偿C.超前相位补偿D.滞后相位补偿8.希望放大器具有低的输入电阻和稳定的输出电流,应引入( )负反馈。
(完整版)数字电路试题及参考答案

《数字电路》试卷及答案一、【单项选择题】 ( 本大题共20 小题,每题 2 分,共40 分) 在每题列出的四个选项中只有一个选项是切合题目要求的,请将正确选项前的字母填在答题卷相应题号处。
1、关于钟控 RS触发器,若要求其输出“ 0”状态不变,则输入的RS信号应为( A)。
[A] RS=X0[B] RS=0X[C] RS=X1[D] RS=1X2、以下各电路中,( B)能够产生脉冲准时。
[A]多谐振荡器[B]单稳态触发器[C]施密特触发器[D]石英晶体多谐振荡器3、以下逻辑电路中为时序逻辑电路的是(C)。
[A]变量译码器[B]加法器[C]数码存放器[D]数据选择器4、同步时序电路和异步时序电路比较,其差别在于后者(B)。
[A]没有触发器[B]没有一致的时钟脉冲控制[C]没有稳固状态[D]输出只与内部状态相关5、当用专用输出构造的PAL设计时序逻辑电路时,一定还要具备有(A)。
[A]触发器[B]晶体管[C] MOS 管[D]电容6、能将输出端直接相接达成线与的电路有(C)。
[A] TTL 与门[B]或门[C]三态门[D]三极管非门7、 TTL 与非门的剩余脚悬空等效于(A)。
[A] 1[B] 0[C] Vcc[D] Vee8、以下哪一条不是除去竟争冒险的举措(B)。
[A]接入滤波电路[B]利用触发器[C]加当选通脉冲[D]改正逻辑设计9、主从触发器的触发方式是(D)。
[A] CP=1[B] CP上涨沿[C] CP 降落沿[D]分两次办理10、组合型 PLA 是由( A)组成。
[A]与门阵列和或门阵列[B]一个计数器[C]一个或阵列[D]一个存放器11、以下四个数中,最大的数是(B)。
[A] (AF) 16[B] (001010000010)8421BCD[C] (10100000) 2[D] (198) 1012、触发器有两个稳态,储存8 位二进制信息要(B)个触发器。
[A] 2[B] 8[C] 16[D] 3213、以下门电路属于双极型的是(A)。
浙江4月高等教育自学考试线性电子电路试题及答案解析

浙江省2018年4月高等教育自学考试线性电子电路试题课程代码:02340一、填空题(每空1分,共20分)1.利用晶体二极管的___________和___________特性,可以构成整流、稳压、限幅等各种功能电路。
2.半导体中,由浓度差引起非平衡载流子运动,形成___________电流,由外加电场引起载流子运动形成___________电流。
3.已知某晶体三极管的V BE=0.7V,V CE=1.0V,则该管工作在区,由___________材料制造。
4.晶体管工作在放大状态时,其发射结的结电容主要是___________电容,集电结的结电容主要是___________电容。
5.通常将反型层称为增强型MOS管的源区和漏区之间的___________沟道,其中由___________形成的沟道称为N沟道。
6.场效应管工作在非饱和区时,其I D和V DS之间呈___________关系,故又称该区为___________。
7.在晶体管放大器中,即能放大电压也能放大电流的是___________组态放大电路;可以放大电压但不能放大电流的是___________组态放大电路。
8.放大电路的失真分为___________和___________两大类。
9.放大电路中,引入直流负反馈的作用是___________,引入交流负反馈的目的是改善放大器的___________。
10.深度负反馈条件是___________,此时反馈放大器的增益近似等于___________。
二、单项选择题(在每小题的四个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题2分,共20分)1.当PN结外加正向电压时,扩散电流( )漂移电流。
A.大于B.小于C.等于D.近似等于2.当P型半导体和N型半导体相接触时,在P型和N型半导体交界处,形成一个区域,下列的哪种名称不能描述该区域?( )A.阻挡层B.耗尽层C.空间电荷区D.突变层3.有四个晶体三极管:已知它们的电流放大系数β及穿透电流I CEO的值,使用时选用哪个更合适?( )A.β=200,I CEO=10μAB.β=10,I CEO=0.1μAC.β=50,I CEO=0.1μAD.β=100,I CEO=10μA4.常温下,某晶体三极管在I CQ=1mA处,r be=1.6KΩ,β=50,则b b r 等于( )。
4月全国自考模拟数字及电力电子技术自考试题及答案解析

全国2019年4月自考模拟数字及电力电子技术试题(课程代码:02238) 第一部分 选择题 (共32分)一、单项选择题(本大题共16小题,每小题2分,共32分)在每小题列出的四个选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1. 在放大电路中测得一只三极管三个电极的电位分别为2.8V 、3.5V 、6V ,则这只三极管属于( ) A. 硅PNP 型B. 硅NPN 型C. 锗PNP 型D. 锗NPN 型2.题2图所示理想运放组成的运算电路的电压放大倍数为( )A. -11B. -10C. 10D. 11u o题2图3.题3图所示反馈放大电路的级间反馈属于( )uu o+-A. 电流串联负反馈B. 电流并联负反馈C. 电压串联负反馈D. 电压并联负反馈4.逻辑函数F AB BC ACBDE =++的最简与或式为( ) A. AB BC +B. A BC +C. AB BC +D. A BC +5.逻辑函数F AB BC A C =⋅⋅的标准与或式为( ) A. ∑(0,1,3,5)B. ∑(2,3,5,6)C. ∑(1,3,4,5)D. ∑(0,2,6,7)6.逻辑函数F(A,B,C)=∑(2,4,5,6)的最简或与式为( )A. ()()A B B C ++B. ()()A C B C ++C. ()()A B B C ++D.()()A C B C ++7.逻辑函数F(A,B,C,D)=∑(0,3,7,8,10),其约束条件为0AB CD +=,则最简与或式为( ) A. AD AD CD ++B. AD AD BC ++C. AB CD BD ++D.AB CD BD ++8.题8图中为TTL 逻辑门,其输出F 为( )A. B. C. D. AB C +A BC +A B C ++A B+F509.JK 触发器要求状态由0→1,其输入信号应为( ) A. JK=0XB. JK=1XC. JK=X0D. JK=X110.题10图中触发器的次态方程Q n+1为()题10图A. B. C. D. AnAQ nAQn AQ nAQ11.不需外加输入信号而能产生周期矩形波的电路为( )A. 多谐振荡器B. 单稳态触发器C. 施密特触发器D. 顺序脉冲发生器12.单相桥式全控整流电路带反电势负载,串L ,工作在有源逆变状态,β的工作范围是( ) A. 0︒≤β≤90︒B. 0︒≤β≤120︒C. 90︒≤β≤150︒ D . 90︒≤β≤180︒13.可控整流电路输出直流电压可调,主要取决于晶闸管触发脉冲的( ) A. 幅值B. 移相C. 形状D. 脉宽14.单相桥式全控整流电路带电阻性负载,电源电压有效值为U 2,晶闸管承受最大反向电压是( )A. U 2/2B. U 2C. 2D. 215.直流脉宽调制变换器,变更工作率的方法是( ) A. f 不变,t on 不变 B. f 不变,t on 变 C. f 变,t on 不变D. f 变,t on变16.晶闸管导通条件是( ) A. U ak <0, U gk <0 B. U ak <0,U gk >0 C. U ak >0, U gk <0D.U ak >0,U gk >0第二部分 非选择题(共68分)二、填空题(本大题共14小题,每小题1分,共14分)请在每小题的空格中填上正确答案。
4月全国自考线性电子电路试题及答案解析

浙江省2018年4月高等教育自学考试线性电子电路试题课程代码:02340一、填空题(每小题2分,共20分)1.P型半导体中多数载流子为__________,少数载流子为__________。
2.PN结的反向击穿有__________和__________两种击穿。
3.三极管工作在饱和状态时,其发射结__________,集电结__________。
4.当某三极管V BE=0.7V,V CE=0.3V,则该管工作在__________区,集电极电流和基极电流关系是__________。
5.场效应管的导电过程仅仅取决于__________载流子的运动;因而它又称做__________器件。
6.在场效应管放大电路中,就V GS而言,__________型MOS管是单极性的,而__________型MOS管可以是双极性的。
7.放大器的失真分为__________失真和__________失真两大类。
8.在相同条件下,阻容耦合放大电路的零点漂移__________,而直接耦合放大电路的零点漂移__________。
9.共发射极放大电路输出电压Uo与输入电压Ui的相位关系是__________,共基极放大电路输出电压Uo与输入电压Ui的相位关系是__________。
10.设计一个负反馈放大电路,要使输入电阻增大应引入__________型负反馈,若要稳定输出电压应引入__________型负反馈。
二、单项选择题(在每小题的四个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题2分,共20分)1.杂质半导体中少数载流子浓度( )。
A.只与温度有关B.取决于掺杂浓度,几乎与温度无关C.与温度无关D.与掺杂浓度和温度都无关2.判别晶体管是否工作在饱和状态,最简单的是测量( )。
A.I BB.V CEC.V BED.I C3.若三极管的发射极电流为1mA,基极电流为20μA,则集电极电流为( )mA。
4月全国模拟电路与数字电路自考试题及答案解析

1全国2019年4月高等教育自学考试模拟电路与数字电路试题课程代码:02314一、单项选择题(本大题共19小题,每小题1分,共19分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.两只白炽灯如图联至电源,产生的后果为( )A .A 、B 两灯均能正常工作B .A 灯过暗、B 灯过亮C .A 灯烧坏,B 灯不亮D .A 灯过亮、B 灯过暗2.图示电路中,电容器C 两端的电压U AB 为( )A .E 3+IR 3B .E 3-IR 3C .IR 3-E 3D .-(E 3+IR 3)3.图中的R ab 为( )A .5ΩB .314ΩC .6ΩD .1170Ω4.图示电路中的A 点电位V A 为( )A .0VB .-15VC .15VD .4V5.图示电路,用叠加原理求支路电流I ,Us 单独作用时的电流用I ′表示,Is 单独作用时用I″表示,则下列回答正确的是()A.I′=2A I″=1A I=3AB.I′=2A I″=1A I=1AC.I′=1.5A I″=2A I=3.5AD.I′=1.5A I″=2A I=-0.5A6.交流电流表或电压表的读数通常是指正弦交流电的()A.最大值B.有效值C.平均值D.瞬时值7.图示电路中,I1=6A,I2=8A,则总电流I为()A.14AB.10AC.2AD.210 A8.图示电路中,D1、D2为理想二极管,则ao两端的电压为()A.-3VB.0VC.1VD.4V9.对于基本共射放大电路的特点,其错误的结论是()A.输出电压与输入电压相位相同B.输入电阻,输出电阻适中C.电压放大倍数大于1 D.电流放大倍数大于110.要提高放大器的输入电阻及减小输出电阻,应采用()负反馈放大电路。
A.电流并联B.电压并联C.电流串联D.电压串联11.图示的负反馈放大电路中,级间反馈的反馈类型是()负反馈。
02344自考浙江省2003年4月数字电路试题

超越60自考网浙江省2003年4月高等教育自学考试数字电路试题课程代码:02344一、填空题(每小题2分,共20分)1.函数F=)BAB++的最简对偶与或式是F′=__________。
⋅CA(B2.图示三态门在C=1时,F的输出状态是__________。
3.写出图示电路的逻辑表达式Y=__________。
4.循环码1100相应的二进制码为__________。
5.数据选择器顾名思义其应用之一是从多路数据中选择一路作输出,请再列举其另一重要应用是__________。
6.一般来说,由两个同步触发器构成的触发器称为主从触发器,但是既具有主从结构形式,又具有边沿控制特点的只有是__________触发器。
7.可编程器件PAL16L8可产生8个输出信号,但由于输出电路采用__________结构,因此,在使能禁止时,输出可作输入端使用。
8.真值表如表所示,如从存储器的角度去理解,AB应看为__________,F0F1F2F3应看为9.已知某移位寄存器型计数器的状态图如图所示,若要实现自启动,欲从无效循环010处引导至有效状态,则010的下一个状态应为__________。
10.在10位二进制D/A转换器中,若最大满刻度模拟输出电压为8V,则其最小分辨电压为__________。
二、单项选择题(在每小题的四个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题2分,共20分)1.(D8)16的8421BCD码之值为( )。
A.001000010110B.208C.216D.110110002.函数F=D A C B A F ++⋅=的反函数之最简或与式是( )。
A.D A C A AB ++ B.)D A )(C B A (+++ C.D A C B A + D.)D A )(C B A (+++3.图示半导体三极管的工作状态是( )。
A.截止B.饱和C.放大D.无法计算4.为了清除组合电路中由单个变量改变状态引起的竞争冒险现象,但又不能改变输出信号的电平形式,不能采取的方法是( )。
全国4月高等教育自学考试模拟电路与数字电路试题及答案解析

全国2018年4月高等教育自学考试模拟电路与数字电路试题课程代码:02314一、单项选择题(在每小题的四个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内。
每小题1分,共20分)1.在图中,电流I 值为( )A.-4AB.8AC.4AD.-8A2.图示电路中,V B 为( )A.-16VB.4VC.-4VD.16V3.图示电桥电路,R ab 、R cd 分别为( )A.4.5Ω、4ΩB.4Ω、∞C.4Ω、4.5ΩD.4.5Ω、∞4.图示电路中,E 1=E 2=E 3=4V,R 1=R 2=R 3=R 4,则A 点电位V A 为( )A.2VB.1VC.3VD.32V 5.图示电路的等效电路为( )6.图示电路中,电流表 、 8A ,电源电压•U 不变,当频率f 升高一倍时,、 的读数为( )A. 不变, 为16AB. 不变,为16A 为4AD. 为4A7.在纯电感交流电路中,以下关系式正确的是( )A.L L X I j U ••=B.••=I U X L L C.i U X L L = D. iu X L L = 8.晶体三极管工作在饱和区时发射结、集电结的偏置是( )A.发射结正向偏置,集电结反向偏置B.发射结正向偏置,集电结正向偏置C.发射结反向偏置,集电结反向偏置D.发射结反向偏置,集电结正向偏置9.在基本放大电路中,基极偏置电阻R b 的作用是( )A.放大电流B.调节偏流I BC.防止输入信号交流短路D.把放大了的电流转换成电压10.放大电路的负反馈是使( )A.净输入量增大B.输出量增大C.放大倍数增大D.带宽增大11.图示的负反馈放大电路中,级间反馈的反馈类型是( )负反馈。
A.电流并联B.电压并联C.电流串联D.电压串联12.理想运放电路如图示,其门限电压为( )A.4VB.-41V C.+41VA 1 A 1 A 1 A 1A 1 A 1 A 2 A 2 A 2 A 2 A 2 A 2D.-4V13.设乙类互补功放电路的电源电压为±12V,负载电阻R L=8Ω,U CES=0V,则对每个功率管的要求为( )A.管耗P CM≥9W,耐压U BR(CEO)≥12VB.管耗P CM≥1.8W,耐压U BR(CEO)≥12VC.管耗P CM≥9W,耐压U BR(CEO)≥24VD.管耗P CM≥1.8W,耐压U BR(CEO)≥24V14.在单相桥式整流电路中,设输入电压的有效值为U2,则负载电阻R L上平均电压等于( )A.0.9U2B.0.45U2C.U2D.2U215.下列四个数中最大的数是( )A.(AF)16B.(001010000010)8421BCDC.(10100000)2D.(198)1016.下列关于异或运算的式子中,不正确的是( )A⊕=0A.A⊕A=0B.AC.A⊕0=AD.A⊕1=A17.下列门电路属于双极型的是( )A.OC门B.PMOSC.NMOSD.CMOS18.对于钟控RS触发器,若要求其输出“0”状态不变,则输入的RS信号应为( )A.RS=X0B.RS=0XC.RS=X1D.RS=1X19.下列时序电路的状态图中,具有自启动功能的是( )20.多谐振荡器与单稳态触发器的区别之一是( )A.前者有2个稳态,后者只有1个稳态B.前者没有稳态,后者有2个稳态C.前者没有稳态,后者只有1个稳态D.两者均只有1个稳态,但后者的稳态需要一定的外界信号维持二、填空题(每空格1分,共16分)21.图示是路中的U AB=________。
数字电路考试题目及答案

数字电路考试题目及答案一、选择题(每题2分,共20分)1. 以下哪个选项是数字电路中的基本逻辑门?A. 与门B. 或门C. 非门D. 所有以上选项答案:D2. 在数字电路中,一个输入为0,另一个输入为1时,或门的输出是什么?A. 0B. 1C. 不确定D. 无输出答案:B3. 一个触发器的初始状态是0,当触发器的时钟信号上升沿到来时,触发器的状态会如何变化?A. 保持不变B. 变为1C. 变为0D. 随机变化答案:B4. 下列哪个不是数字电路中的计数器类型?A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 模拟计数器答案:D5. 在数字电路中,一个D触发器的Q输出和Q'输出之间的关系是什么?A. 相同B. 相反C. 无关系D. 有时相同有时相反答案:B6. 一个4位二进制计数器能表示的最大数值是多少?A. 15B. 16C. 255D. 256答案:B7. 以下哪个不是数字电路中的编码方式?A. 二进制编码B. 格雷码编码C. 十进制编码D. 模拟编码答案:D8. 在数字电路中,一个异或门的输出为1的条件是什么?A. 输入相同B. 输入不同C. 至少一个输入为0D. 至少一个输入为1答案:B9. 一个3线到8线解码器有多少个输入线?A. 3B. 4C. 5D. 8答案:A10. 在数字电路中,一个锁存器和触发器的主要区别是什么?A. 锁存器可以保持一个稳定的状态,而触发器不能B. 触发器可以保持一个稳定的状态,而锁存器不能C. 两者没有区别D. 两者都是存储设备答案:B二、填空题(每题2分,共20分)1. 在数字电路中,一个3位二进制计数器可以表示的最大数值是__7__。
2. 如果一个触发器的J和K输入都是1,则触发器的状态将会__翻转__。
3. 在数字电路中,一个4位二进制计数器有__16__个不同的状态。
4. 一个D触发器的输出Q在时钟信号的__上升沿__时更新。
5. 一个3线到8线解码器可以产生__8__个输出。
4月浙江自考电器与电机试题及答案解析

浙江省2018年4月自学考试电器与电机试题课程代码:01640本试卷分A、B卷,使用2018年版本教材的考生请做A卷,使用2018年版本教材的考生请做B卷;若A、B两卷都做的,以B卷记分。
A卷一、单项选择题(本大题共20小题,每小题2分,共40分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.水泵叶片所受到的阻转矩,其负载特性为( )A.恒功率负载B.反抗性恒转矩负载C.通风机负载D.位能性恒转矩负载2.特别适用于电力机车上的直流电动机是( )A.串励直流电动机B.他励直流电动机C.并励直流电动机D.复励直流电动机3.直流电动机拖动的负载越大,则( )A.气隙磁场畸变愈轻微B.去磁作用越小C.电枢中的电流值越大D.物理中性线偏移几何中心线角度越小4.直流电动机电枢回路串入电阻越小,则( )A.理想空载转速越高B.理想空载转速越低C.机械特性越软D.理想空载转速不变5.直流电动机降压调速具有如下特点( )A.属于恒功率调速B.转速降变大,机械特性变软C.平滑性好、可实现无级调速D.转速降变小,机械特性变硬6.从电厂到用电设备,一般采用( )A.低压送电,高压用电B.高压送电,低压用电C.低压送电,低压用电D.高压送电,高压用电7.变压器空载运行时,一般有( )A.漏磁通与原绕组中电流呈非线性关系B.磁通与空载电流无关1C.主磁通与原绕组中电流呈线性关系D.主磁通与原绕组中电流呈非线性关系8.下列有关变压器效率特性,叙述正确的是( )A.效率随负载电流增加而增加B.效率随负载电流增加而减小C.随负载电流增加,效率先增加后减小D.随负载电流增加,效率先减小后增加9.对交流电动机转子电路串接对称电阻机械特性而言,下列说法正确的是( )A.最大转矩随外串电阻增大而减小B.临界转差率随外串电阻增大而增大C.临界转差率随外串电阻增大而减小D.最大转矩随外串电阻增大而增大10.下述可用于改善绕线式异步电动机启动性能的方法为( )A.转子回路串电阻降压启动B.星形-三角形降压启动C.定子串电阻启动D.自耦变压器启动11.能将转差功率吸收或反馈回电网的异步电动机调速方法是( )A.串级调速B.改变电源电压调速C.转子串电阻调速D.改变磁极对数调速12.直流电动机反接制动具有如下特点( )A.便于实现准确停车B.存在电能回馈电网C.制动转矩比较恒定D.电机静止转矩为零13.磁极对数为2的三相异步电动机,三相交流电变化一周期,则旋转磁场转过( )A.90°B.180°C.360°D.540°14.下述有关伺服电动机说法正确的是( )A.信号电压取消瞬时,电机仍可转动B.要求有较高的力能指标C.具有线性的调节特性D.机械特性与常规电动机类似15.将三相步进电动机由单三拍运行改为单、双六拍运行,则两者转速关系为( )A.增加一倍B.减为一半C.保持不变D.关系不定16.关于电气控制原理图,下列说法中正确的是( )A.行程开关应是循环结束时的状态B.逻辑元件应是置1时的状态C.电器应是未通电时的状态D.可不必标出各个电源电路的电压值17.下列三相异步电动机能耗制动的特点叙述正确的是( )A.制动能耗小B.制动准确度高2C.设备费用低D.无须外电源18.下列有关模型直流发电机的叙述,其中正确的是( )A.感应电动势方向由左手定则确定B.线圈内部产生交变电动势C.感应电动势大小与线圈位置无关D.电刷两端产生交变电动势19.继电器-接触器控制电路中,热继电器主要用于电路的( )A.过载保护B.短路保护C.欠压保护D.欠流保护20.下列有关交流接触器使用的叙述,其中正确的是( )A.铁心中无涡流B.铁心不会发热C.铁心装有短路环D.铁心无磁滞损耗二、填空题(本大题共10小题,每小题1分,共10分)请在每小题的空格中填上正确答案。
4月自考模拟数字及电力电子技术试题及答案解析

2019年4月自考模拟数字及电力电子技术试题一、单项选择题(本大题共12小题,每小题2分,共24分)在每小题列出的四个选项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内。
1. 对半导体三极管,测得发射结反偏,集电结反偏,此时该三极管处于( ) A. 放大状态 B. 截止状态 C. 饱和状态 D. 无法确定2. 下列功率放大电路中,效率最高的是( )A. 甲类功放B. 乙类互补功放C. 甲乙类互补功放D. 准互补功放3. 串联型稳压电源中,产生基准电压的部分是( )A. 比较放大器B. 稳压管电路C. 调整管D. 采样电路 4. 电路如图所示,则输出函数F 为( )A.B.C.D.0F =1F =F AB C =+F ABC=F5. 逻辑函数F(A,B,C,D)=Σ(0,1,4,5,7,13,15)的最简式与非式为( ) A .AB BD ⋅ B. AB BD ⋅ C. AB CD ⋅ D. AB AB ⋅6. 根据真值表中的对应关系,Y 与A 、B 之间的逻辑关系为( )=A. Y AB=B. Y AB=+ C. Y A B=+ D. Y A B7. CMOS集成基本RS触发器的特性方程1n nQ S RQSR+⎧⎪⎨⎪⎩=+=,错误的解释是()A. 不允许S、R信号同时为1B. S、R信号不能同时为0C. SR=10时,触发器置1D. SR=01时,触发器置08. 图示电路,输出Y为()A. B. C. D.ABY A B+ABABA B+A. B. C. D.DDoυi输出为定时矩形波产生矩形波将矩形波变为同频率三角波将缓变波形变为同频率矩形波9. 电路如图所示,其功能是( )10. 以下各项功能或特点,晶闸管所不具有的为( )A. 放大功能B. 单向导电C. 门极所控D. 大功率11. 变更斩波器工作率α的最常用一种方法是( )A. 既改变斩波周期,又改变开关关断时间B. 保持斩波周期不变,改变开关导通时间C. 保持开关导通时间不变,改变斩波周期D. 保持开关断开时间不变,改变斩波周期12. 以下各项中不属于电压型逆变器特点的是( )A. 若是电机负载为实现再生制动需增加一套反并联的变流器B. 输出交流电流波形为矩形波C. 直流侧为一电压源D. 应设有反馈二极管二、填空题(本大题共8小题,每小题2分,共16分)13. 带电容滤波的整流电路适用于负载电流的场合;带电感滤波的整流电路适用于负载电流的场合。
4月全国自考模拟电路与数字电路试题及答案解析

1全国2018年4月高等教育自学考试模拟电路与数字电路试题课程代码:02314一、单项选择题(本大题共20小题,每小题1分,共20分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.图示电路中,已知各点电位,则R x 为( ) A.20K Ω B.18K Ω C.70K Ω D.77K Ω2.图示电路中,A 和B 为电路中两个元件,它们在电路中为( ) A.A 和B 都是电源 B.A 和B 都是负载 C.A 是电源,B 是负载 D.A 是负载,B 是电源3.图示无源网络的R ab 为( ) A.12Ω B.6Ω C.11Ω D.9Ω4.图示电路中变阻器R=100Ω,C 处其中点,当R L =50Ω,则变阻器滑动端C 与B 之间的电压U L 为( ) A.U 31 B.U 21 C.U 41D.U 32 5.图示电路中,下列回答正确的是( ) A.I=3A ,U=10V B.I=5A ,U=6V C.I=3A ,U=4V D.I=5A ,U=10V6.已知一交流电路的电压100U =&/ 30° V ,电流2I =&/ -60° A ,该电路负载的性质为( )A.纯电感电路B.纯电容电器2C.阻感性电路D.阻容性电路7.两复阻抗Z 1与Z 2串联电路如下图示,下列表达式正确的是( )A.U=U 1+U 2B.I|Z|=I|Z 1|+I|Z 2|C.|Z|=|Z 1|+|Z 2|D.)Z Z (I U21+=&& 8.某一晶体管的极限参数为P CM =100mW ,I CM =20mA ,U BR (CEO )=15V ,在下列情况下,为正常工作状况的是( ) A.U CE =8V ,I C =18mA B.U CE =2V ,I C =40mA C.U CE =20V ,I C =10mAD.U CE =3V ,I C =10mA 9.对于共集放大电路的特点,其错误..的结论是( ) A.输入电阻高,且与负载有关B.输出电阻小,且与信号源内阻有关C.电压放大倍数小于1且近似等于1D.电流放大倍数小于110.已知负反馈放大器的开环电压放大倍数300|A |u =&,01.0|F |u =&,若|A |u&发生±20%的变化,则闭环电压放大倍数|A |fu &的相对变化是( ) A.±1% B.±5% C.±10%D.±20%11.图示负反馈放大电路的反馈类型是( ) A.电流并联负反馈 B.电压并联负反馈 C.电流串联负反馈 D.电压串联负反馈12.桥式RC 正弦波振荡器中的RC 串并联网络的作用为( ) A.放大、负反馈 B.选频、负反馈 C.选频、正反馈D.稳幅、负反馈13.设乙类互补功放电路的电源电压为±16V ,负载电路R L =16Ω,U CES =0V ,则对每个功率管的要求为( ) A.P CM ≥8W ,U BR(CEO)≥16VB.P CM ≥1.6V ,U BR (CEO )≥16VC.P CM≥8W,U BR(CEO)≥32VD.P CM≥1.6W,U BR(CEO)≥32V14.在单相桥式整流电路中,设输入电压有效值为U2,则每个整流二极管承受的最大反向电压U RM为()A.小于2U2 B.等于2U2C.大于2U2,小于22U2D.等于22U215.在数字电路中,一般都用下图所示的伏安特性来描述开关二极管的特性。
2020年4月浙江自考线性电子电路试卷及答案解析

浙江省2018年4月自考线性电子电路试卷课程代码:02340一、填空题(本大题共10小题,每空1分,共20分)请在每小题的空格中填上正确答案。
错填、不填均无分。
1.半导体中,由浓度差引起非平衡载流子运动,形成_________电流,由外加电场引起载流子运动形成_________电流。
2.温度升高时,晶体二极管的I s将_________,V D(on)将_________。
3.晶体三极管工作在截止模式下的外部条件是发射结和_________结均为_________偏置。
4.N沟道MOSFET中,为保证器件正常工作,_________极应接在电位的最低点,而P沟道的MOSFET,则该电极应接在电位的_________。
5.P沟道EMOS管工作在饱和区的条件是_________和_________。
6.放大器的失真根据其产生的机理不同可分为_________失真和_________失真两大类。
7.电流源电路的主要参数是_________和_________。
8.反馈元件并接到输入信号源两端的为_________反馈,否则为_________反馈。
9.负反馈放大电路自激的幅度条件是_________,相位条件是_________。
10.满足理想化条件的集成运放应具有无限大的差模输入电阻、趋于零的_________电阻、无限大的差模电压增益和_________抑制比、无限大的频带宽度以及趋于零的失调和漂移。
二、单项选择题(本大题共15小题,每小题2分,共30分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.杂质半导体中多数载流子浓度( )A.只与温度有关B.取决于掺杂浓度,几乎与温度无关C.与温度无关D.与掺杂浓度和温度都无关2.一个硅二极管在正向电压V D=0.6V时,正向电流I D为10mA,若V D增大到0.66V(即增加10%),则电流I D( )A.约为11mA(也增加10%)B.约为20mA(增大1倍)C.约为100mA(增大到原先的10倍)D.仍为10mA(基本不变)3.某晶体三极管的I B为10μA,I C为1mA,I CEO为0.1mA则该管的β值为( )A. 100B. 110C. 90D. 8014.已知某三极管V BE=0.7V,V CE=3V,则该管工作在_________区。
数字电路试题及答案

数字电路试题及答案一、单项选择题(每题2分,共10分)1. 在数字电路中,最基本的逻辑门是:A. 与门B. 或门C. 非门D. 异或门答案:C2. 以下哪个不是数字电路的特点?A. 离散性B. 线性C. 确定性D. 可预测性答案:B3. 一个D触发器的输入端是:A. SB. RC. DD. Q答案:C4. 在TTL逻辑门中,高电平的最小值是:A. 0.8VB. 2.0VC. 3.5VD. 5.0V答案:A5. 以下哪个是组合逻辑电路?A. 计数器B. 寄存器C. 译码器D. 触发器答案:C二、填空题(每题2分,共10分)1. 一个标准的二进制数由______和______组成。
答案:0,12. 一个完整的触发器可以存储______位二进制信息。
答案:13. 一个4位二进制计数器可以计数到______。
答案:154. 一个8x3的译码器可以产生______个输出。
答案:85. 在数字电路中,______是最小的可识别信号单位。
答案:位三、简答题(每题5分,共20分)1. 简述数字电路与模拟电路的主要区别。
答案:数字电路处理的是离散信号,具有确定性,而模拟电路处理的是连续信号,具有不确定性。
2. 解释什么是上升沿触发。
答案:上升沿触发是指在时钟信号的上升沿(从低电平变为高电平)时,触发器会根据输入信号更新其状态。
3. 什么是同步电路和异步电路?答案:同步电路是指电路中的各个部分都由同一个时钟信号控制,而异步电路则没有统一的时钟信号,各个部分可以独立工作。
4. 描述一个典型的数字电路设计流程。
答案:数字电路设计流程通常包括需求分析、逻辑设计、电路设计、仿真测试、PCB布局布线、调试和验证。
四、计算题(每题10分,共20分)1. 给定一个逻辑表达式:Y = AB + A'C,请计算当A=0, B=1, C=0时,Y的值。
答案:Y = 0*1 + 0'*0 = 0 + 1 = 12. 一个4位二进制计数器,初始状态为0000,每次计数加1,求经过5次计数后的状态。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
浙江省2018年4月自学考试数字电路试题
课程代码:02344
一、填空题(本大题共10小题,每小题1分,共10分)
请在每小题的空格中填上正确答案。
错填、不填均无分。
1.VHDL的逻辑与的操作符是_________。
2.n个变量的逻辑函数共有最小项_________个。
3.标准TTL反相器的关门电阻约为_________。
4.全加器的输入比半加器多一个端口,该端口信号来自_________。
5.数据分配器和_________有相同的基本电路结构形式。
6.有约束条件的触发器是_________。
7.最大长度移位寄存器的反馈电路一般由_________门组成。
8.制作ASIC的方法分为_________、现场可编程方法。
9.单稳态触发器的非重触发是指在_________期间不能接收新的触发信号。
10.转换速度最快的A/D转换器是_________型。
二、单项选择题(本大题共10小题,每小题1分,共10分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
11.十进制数4的编码为0100,则该编码不会是( )
A.8421
B.2421(A)
C.5211
D.2421(B)码
12.A+A B=( )
A.A+B
B.A+B
C.A+B
D.A+B
13.CMOS反相器的i D最大时输入电压约在( )
A.0.2V DD
B.0.5V DD
C.0.8V DD
D.V DD
1
14.三态门的输出没有( )
A.高电平
B.低电平
C.高阻抗
D.低阻抗
15.七段显示译码器的输出Y a~Y g=0010010驱动共阳极七段发光管可显示( )
A.1
B.2
C.3
D.4
16.两片8选1的输出Y1和Y2在扩展成一片16选1输出Y时必须通过( )
A.与非门
B.或非门
C.与门
D.或门
17.触发器的异步输入端的作用( )
A.与CP无关,与同步输入有关
B.与CP有关,与同步输入有关
C.与CP无关,与同步输入无关
D.与CP有关,与同步输入无关
18.同步十进制计数器循环一个周期需要CP数是( )
A.10
B.210
C.102
D.20
19.要把正弦波转换成方波需要( )
A.施密特触发器
B.单稳态触发器
C.多谐振荡器
D.D触发器
20.D/A转换器的漂移误差产生原因主要是( )
A.电阻
B.开关
C.运放
D.参考电压
三、分析题(本大题共8小题,每小题5分,共40分)
21.试将下列各数按从小到大的顺序排列起来。
(168)10 (1001010)2(C2)16
22.逻辑函数F=A B+A BC+B C,问:变量A、B、C为哪种取值时函数值为1?
23.给定逻辑函数Y(A,B,C)真值表,用卡诺图化简,写出Y最简与或式。
2
A B C Y
0 0 0 1
0 0 1 0
0 1 0 1
0 1 1 1
1 0 0 1
1 0 1 0
1 1 0 1
1 1 1 0
24.已知门电路的VHDL描述,指出逻辑关系并根据波形a、b画出波形y。
ENTITY gate IS
PORT(a,b:IN STD_LOGIC;
y:OUT STD_LOGIC)
END gate;
ARCHITECTURE one OF gate IS
BEGIN
y<=a nand b;
END one;
25.如图是一片4选1数据选择器实现F(A,B,C)函数,试写出F表达式,并转换成标准与或
式。
3
4
26.基本R-S 触发器的电路如图所示,根据输入波形画出对应的输出Q 、
Q 波形。
27.分析如图所示逻辑电路图,画出状态图(按Q1Q2排列,起始状态00),并说明为几进制计数器。
28.在A/D转换器中,量化有几种方法?量化误差各是多少?
四、设计题(本大题共5小题,每小题8分,共40分)
29.给定一个2位二进制编码器的真值表,试写出输出最简与或表达式,画出用与非门实现
输入 A B
I00 0
I10 1
I2 1 1
I3 1 0
30.设计一位比较器,要求写出真值表,并画出ROM存储矩阵结点连接图。
设输入为A、B,
A>B时L=1,A=B时G=1,A<B时M=1。
A B L G M
0 0
0 1
1 0
1 1
31.给定真值表是输入8421BCD码转换为另外一种BCD码,它们之间有运算关系。
试利用如
图所示的一片74283(4位二进制超前进位加法器)和适当门电路实现这种转换,画出逻辑连线图。
输入输出
5
6
№
X 3 X 2 X 1 X 0 Y 3 Y 2 Y 1 Y 0 0 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 1 2 0 0 1 0 0 0 1 0 3 0 0 1 1 0 0 1 1 4 0 1 0 0 0 1 0 0 5 0 1 0 1 1 0 0 0 6 0 1 1 0 1 0 0 1 7 0 1 1 1 1 0 1 0 8 1 0 0 0 1 0 1 1 9
1 0 0 1
1 1 0 0
32.利用给定的图示74290异步清零功能实现8421BCD 码六进制计数,画出状态图(按Q 3Q 2Q 1Q 0
排列)和连线图。
输 入 输 出
R 0A ·R 0B S 9A ·S 9B CP 1
n 0Q +
1
n 1Q +
1
n 2Q +
1
n 3Q +
1 0 × 0 0 0 0 × 1 × 1
1
0 0 ↓
计 数
7
33.用下降沿触发的边沿J-K 触发器以及适当门电路实现给定特性表所示触发功能的电路,要求写出驱动方程,并画出相应的逻辑图(A 、B 为输入信号)。
A B Q n
1n Q
0 0 0 0 0 0 1 1 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 0 1 1 0 1 1
1
1
1。
