摄像机 镜头 云台 解码器接线说明

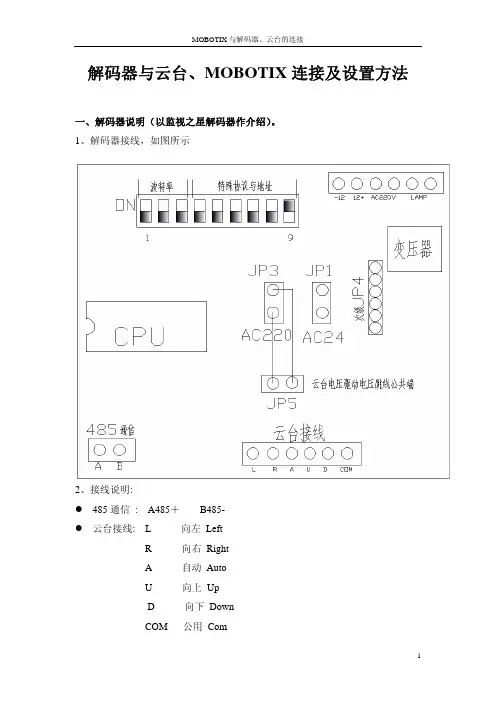

MOBOTIX解码器与云台间的联接
MOBOTIX 与解码器、云台的连接
7. 定义软键功能：长按键盘的“Shift+所要定义的软键”，此时弹出的定义软 键匡,选择将按钮定义为、无功能项等，如图：
六、 用 MxControlCenter 软件控制云台 用 Pelco-D 的协议把解码器设置好,具体设置如下：
1. 解码器的第 2 位编码开关拔罢 ON 的位置（即 010），此时的波特率为 9600 协议是自动识别。
奇偶校验：N；结束位：1；流控制：关；如图所示：
7
MOBOTIX 与解码器、云台的连接
4. 在 Admin Menu 菜单下设置页面管理（Page Administrator）软键设置 (Softbuttons)如图所示：
5. 添加协议：例如添加 Pelco-D 协议，Name 输入所要添加功能的名字、Color
110001 110010 110011 110100 110101
2
MOBOTIX 与解码器、云台的连接
6 000110 22 010110 38 100110 54
110110
7 000111 23 010111 39 100111 55
110111
8 001100 24 011000 40 101000 56
表示：向下为 OFF，用 0 表示。
表1
DIP1-3 位
波特率
协议名称
说明
000
2400
001
4800
010
9600
自动识别协议
自动识别 20 多种协议，详 见自动自动识别协议列表 3Biblioteka 011——预留
101
19200
特殊协议、地址见表 2
110
解码器与云台镜头及报摄像机电源接线示意图
VOL 为镜头电压调节器，调整量为 6V-12V，你可以根据你的镜头进 行调整。
BAK 为一对常开的辅助开关。 解码器与摄像机电源的连接：
将摄像机电源的+与解码器的 12V+连接，将摄像机电源的与解码器 的 12V-连接即可。
3.连接示意图：
解码器采用 RS485 通讯方式的，“A”和“B”为信号接线端，“GND” 为为屏蔽地，且“A”接 RS485 设备接口的正端，“B”接 RS485 设备接 口的负端。
若云台电压为 220V，请将“云台选择开关”拨到 220V 位置，若云 台电压为 24V，请将“云台天关”拨致电 24V 位置。详情请参阅解码器 接线路。
解码器与镜头的连接：
COM: 对应镜头的公共端 COMMON O/C: 对应镜头的光圈调节 N/F: 对应镜头的焦距调节 W/T: 对应镜头的变焦调节 说明：
解码器采用 RS232 通讯方式，B 为信号端，G（GND）为屏蔽地，且 B 与 COM 口的第三脚相接，GND 与 COM 的公共地相接。（R232 通讯方 式只适宜距离通讯）
矩阵 控帛制主机 解码器
解码器
解码器
R232 多个解码器连接示意图
解码器
在本解码板中，每一种协议均有自己的通讯速率（波特率），您必须 按照上表，将您系统和解码板的波特率设置正确。例如：我们的系统是 VGUARD，波特率为 2400bps,那么,解码板应选择第 9 项 PELCO-D 通讯 协议,波特率选择 2400bps.即协议开关 1 和 4 位为 OFF,2 和 3 位为 ON,(波 特率选择开关)5 位为 ON,6 位为 OFF。
公共光圈聚焦变焦公共上下下左右自动左下左右自右自动辅助辅助2ac24v终端开关le按自检开关将对云台镜头功能进行自检控制自检时将对每一项进行为时一秒钟的动作通过自检您可以听到解码器内继电器动作的声音看到主板上led的闪亮以及云台镜头的动作从而方便检测解码器的好坏及云台镜头接线是否正确等等

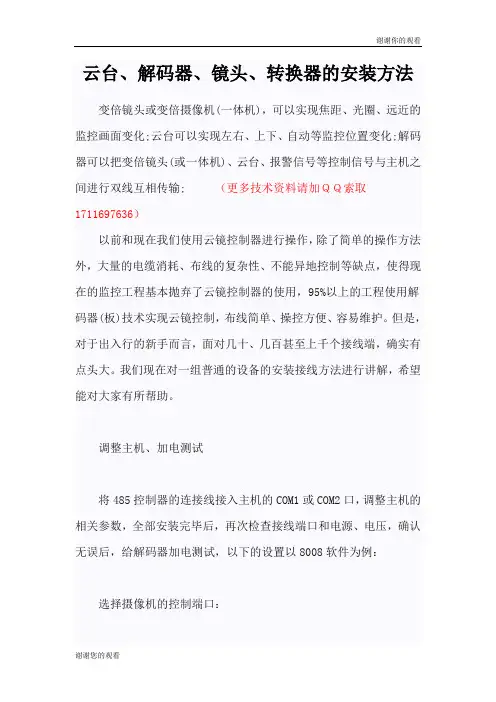

图解云台与解码器的安装方法.doc
云台、解码器、镜头、转换器的安装方法变倍镜头或变倍摄像机(一体机)，可以实现焦距、光圈、远近的监控画面变化;云台可以实现左右、上下、自动等监控位置变化;解码器可以把变倍镜头(或一体机)、云台、报警信号等控制信号与主机之间进行双线互相传输; （更多技术资料请加ＱＱ索取1711697636）以前和现在我们使用云镜控制器进行操作，除了简单的操作方法外，大量的电缆消耗、布线的复杂性、不能异地控制等缺点，使得现在的监控工程基本抛弃了云镜控制器的使用，95%以上的工程使用解码器(板)技术实现云镜控制，布线简单、操控方便、容易维护。
但是，对于出入行的新手而言，面对几十、几百甚至上千个接线端，确实有点头大。
我们现在对一组普通的设备的安装接线方法进行讲解，希望能对大家有所帮助。
调整主机、加电测试将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给解码器加电测试，以下的设置以8008软件为例：选择摄像机的控制端口：第一步：把变倍镜头或一体机、云台的电缆接入解码器(不可带电操作!!!)：参照镜头或一体机、云台的说明书、标签，对照解码器的接线图，仔细准确地把所有电缆接入解码器的接线端子，两者的接口必须完全对应连接。
注意：线头根据接线端子的尺寸做到芯线与接线柱接触良好、牢固，芯线不外露。
做好在安装前先把以上设备检测后再实际安装。
(以经济型解码器为例) 。
第二步：接出摄像机电源、云台电源、设定地址码和波特率开关：根据镜头或摄像机、云台的要求，从解码器的电源输出端接出摄像机电源并调整云台的电源，并根据主机的设定或压缩卡的设定，调整好地址码和波特率。
接入220V电源线。
最后接出485控制线：正负极必须完全对应。
调整主机、加电测试将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给解码器加电测试，以下的设置以8008软件为例：选择摄像机的控制端口：变倍镜头或变倍摄像机(一体机)，可以实现焦距、光圈、远近的监控画面变化;云台可以实现左右、上下、自动等监控位置变化;解码器可以把变倍镜头(或一体机)、云台、报警信号等控制信号与主机之间进行双线互相传输;以前和现在我们使用云镜控制器进行操作，除了简单的操作方法外，大量的电缆消耗、布线的复杂性、不能异地控制等缺点，使得现在的监控工程基本抛弃了云镜控制器的使用，95%以上的工程使用解码器(板)技术实现云镜控制，布线简单、操控方便、容易维护。
解码器板接线示意图(6816)
假设某机的开关全部拨在下面的位置，则表示此机的地址号为63（第9页地址码的设置示意图所示）。
地址号＝A＋B＋C+D+E+F=1+2+4+8+16+32=63；
本机出厂的开关位置为：1拨在下面，其它的
2－6拨在上面，表示的地址的值为：
地址号＝A＋B＋C+D+E+F=1+0+0+0+0+0=1
03
PELCON
2400
(PICASO)
04
PELCO_P
9600
05
AV2000
9600
06
POLCO_D
2400普通型
10
解码器协议设定拨码配置图表（续）
序
号
协议开关
通讯协议
波特率
7 8 910
07
KRE-301
9600
08
CCR-20G
4800
09
PELCO_D
2400
(VGUARD)
10
LILIN
七、指示灯 ……………………………… 5
八、拨码开关 …………………………5
5．地址码与开关的设置……… 5
9、协议开关 ……………… 10
九、安装调试 …………………………… 14
十、常见问题及排除 ……………… 15
十一、解码器板接线示意图见封底
一技术参数
工作电压：AC 24V±10%、50HZ/60HZ。
三．云台：
1．可控制云台的种类：
可控制全球和半球的内置式云台、普通型云台、以及其它特殊型号的云台和室内外全方位云台的上、下、左、右和自动运行，支持左上、左下、右上、右下；室内外水平云台的左、右和自动运行。
摄像机、云台、解码器的安装和调试
摄像机、云台、解码器的安装和调试1．摄像机监控系统中使用的摄像机主要是CCD摄像机。
摄像机是摄像机和镜头的总称，根据被摄目标物体的大小和摄像机与物体的距离，通过计算得到镜头焦距来确定镜头，所以镜头都是依据实际情况而定的。
（1）CCD摄像机工作方式CCD Charge Coupled Device(电荷耦合器件)是一种特殊半导体器件，被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。
视频信号连接到监视器或视频机的视频输入端便可以看到与原始图像相同的视频图像。
（2）CCD彩色摄像机的主要技术指标1）CCD尺寸（摄像机靶面大小）。
多为1/2英寸、1/3英寸、1/4英寸和1/5英寸2）CCD像素数CCD由面阵感光元素组成，每一个元素称为像素，像素越多，分辨率越高，图像越清晰。
38万像素以上为高清晰度摄像机。
CCD像素数有的给出水平及垂直方向的像素数，如500（高）*582（宽），有的给出两者乘积值，如30万像素。
对于一定尺寸CCD芯片，像素数越多每一个像素单元面积越小，由该芯片构成摄像机的分辨率越高。
3）水平分辨率水平分辨率是衡量摄像机优劣的一个重要参数，当摄像机摄取等间隔排列的黑白相间条纹时，在监视器上能够看到线数最多。
分辨率不仅与CCD和镜头有关，还与摄像机电路通道频带宽度直接有关，通常规律是1MHz的频带宽度相当于清晰度为80线。
4）灵敏度也称最小照度，是CCD对环境光线的敏感程度，即CCD正常成像时所需要最暗光亮度。
照度单位是LUX，数值越小，表示需要的光亮度越小，摄像机越灵敏。
月光级或星光级等高敏感度摄像机可工作在很暗的条件下，2~3LUX属一般照度。
5）扫描制式扫描制式，有PAL制和NTSC制之分。
6）摄像机电源摄像机电源，交流有220V、110V、24V，直流为12V或9V。
7）信噪比是信号对于噪声的比值取对数后乘以20，单位为分贝（dB）。
解码器使用说明
在闭路监控系统中，解码器是一个重要的前端控制设备。
在主机的控制下，解码器可使云台、镜头、雨刮器和照明灯等前端设备产生相应的动作。

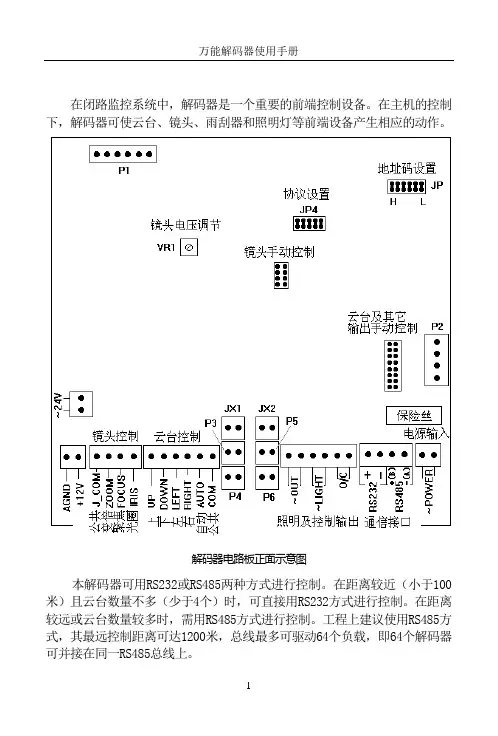

解码器电路板正面示意图本解码器可用RS232或RS485两种方式进行控制。
在距离较近（小于100米）且云台数量不多（少于4个）时，可直接用RS232方式进行控制。
在距离较远或云台数量较多时，需用RS485方式进行控制。
工程上建议使用RS485方式，其最远控制距离可达1200米，总线最多可驱动64个负载，即64个解码器可并接在同一RS485总线上。
本解码器的RS485总线具有瞬变电压抑制功能，能防雷电和抗静电放电冲击。
此外，解码器的所有输出均具有短路保护功能。
一旦输出短路，内部电路将自动切断输出电流。
此时应断开供电电源，确保排除短路故障，等待30秒后重新上电，解码器即可重新恢复正常工作。
此功能对设备具有良好的保护作用。
接线及调试说明：在完成所有连接之前，请不要接通电源，在确保连接无误后方可通电！(1)～POWER(黄色端子)为解码器电源输入，一般应接入～220V电源。
有些解码器应特殊要求，已改为～24V供电方式，则应接入～24V电源，而禁止接入～220V电源。
接入正确电源后，解码器右侧上方的红色电源指示灯亮起。
否则应检查电源接插件P1、P2和保险丝（5A）。
(2)RS232、RS485为通信接口，使用时只能连接其中之一。
接入RS232时，要注意正负极性，一般计算机的9针RS232串口输出的3脚为正，5脚为负，开机后这两根控制线不能短路，否则极易损坏计算机的串口；接入RS485时，也应按RS485的极性正确连接。
(3)云台、镜头控制线的接法如示意图所示，左面两排接线端子对应标志接上即可。
云台控制电压由JX1引出的接插件进行选择。
当该接插件与P3相接时，可控制～220V云台；与P4相接时，即可控制～24V云台。
解码器出厂时，设置为控制～24V云台。
(4)镜头控制电压可由电位器VR1进行无级调节，范围为5V—12V。
云台接法
“PAN RIGHT”为云台水平向右，“PAN LEFT”为云台水平向左，“TILT UP” 为云台垂直向上，“TILT DOWN”为云台垂直向下，“AUTO”为云台自动控制端，“PTN”为云台控制公共端。
·喷水/雨刷/摄像机/红外灯控制电压：24V AC 或 220V AC可选。
·光圈/焦距/变焦控制：12V DC
光圈、焦距、变焦三组控制线必须分别与解码器上标有“IRIS”、“FOCUS”、 “ZOOM”三组控制端子对应相接，标有“LENS COM”为镜头控制公共端。
·本解码器还对外提供一组摄像机控制电压：DC12V/850mA 负载能力的直流电压，将解码板上标有“JP-DC”的跳线器短接后（出厂时已短接），按照键盘操作说明即可接通或短开电源输出 [注意：因为云台镜头控制电压（AC220V或其它类型电压）与摄像机控制电压（DC12V）是采用同一操作方法控制的，所以，当解码器上标有“JP-AC”和“JP-DC”的跳线器都短接时，镜头电压和摄像机电压均受控制，如果不希望镜头电压或摄像机电压受控制，只需将解码器上标有“JP-AC”或“JP-DC”的跳线器断开即可。出厂设置：“JP-AC” 和“JP-DC”跳线器均短接 ]
火线（红色线） 地线（花色线） 零线（绿色线）
用户特别注意：不得将火线或零线接在地线输入端上，否则可能损坏解码器，如果用户只有火线和零线输入，则将地线输入端空着即可路在给解码器通电前，建议您先不要接上负载，并关闭解码器上的电源开关，在确保连线无误后方可上电。
1．当采用24V AC控制时，其电源由解码器提供，解码器提供电源的最大输出功率为45W，此时，需将解码板上的跳线器JP1、JP2分别短接即可。 特别注意：采用24V AC控制时，解码板上标有“L”与“N”的接线端子不得外接任何输入电源，否则可能损坏解码器。
301云台解码器使用说明
301云台解码器使用说明书（中文版第一版）一技术参数工作电压：AC 24V± 10% 50HZ/60H乙工作电流：输入交流1850MA（含云台电流）。
环境温度：全天候、-30 °C — + 70 C、相对湿度90%RH 。
镜头电压：DC 12V和DC6V电流200MADC6V/DC12V 通过板上跳线帽选择。
镜头控制：光圈、聚焦、变倍。
云台电压：AC 24V/1000MA云台控制：上、下、左、右、自动（左上、左下、右上、右下）。
摄像机电源：DC 12V/500MA通信接口：标准RS-485;自带120欧终端电阻。
支持协议：多种常用协议，可为用户定制协议。
地址数量：64个地址，可扩充（加设备）。
板尺寸：80X90 （mr）二系统概述:1•解码器是与监控系统配套使用的一种前端控制设备，可控制球机、室内外交流24V云台、电动三可变（电压为6V或12V）镜头；提供摄像机电源等。
2•使用通用的RS- 485通讯接口；兼容多种常用的控制协议；自带120欧匹配电阻。
3•可提供稳定的12V直流电源（500MA供摄像机及红外灯使用。
4•具有超强的防雷、抗死机性能，性价比极高，适用于各款数字硬盘录像系统、矩阵系统、键盘、PC控制等设备。
三.云台：1 •可控制云台的种类:可控制全球和半球的内置式云台、普通型云台、以及其它特殊型号的云台和室内外全方位云台的上、下、左、右和自动运行，支持左上、左下、右上、右下；室内外水平云台的左、右和自动运行。
2.云台电压：本机支持24 V的交流云台，不支持“ AC220V的云台。
3•云台的保险措施：本机使用自恢复保险丝，如云台接错线（即云台控制线的公共线接到其它的接口上如自动、上、下、左、右），云台工作时自恢复保险丝就会自动关断电路，保护云台不致烧毁。
本系统有完善的保险措施，共使用六个自恢复保险丝：RS-485通讯接口保险丝250V/120MA二个、系统总保险丝（含云台供电保险）1850MA —个、摄像机电源保险丝750MA一个、系统控制部分保险丝300M1个、镜头保险丝200M1个。
监控多路云台控制和解码器的接线方法
监控多路云台控制和解码器的接线方法所有的云台每一个都要接上一个解码器，每个解码器通过并接以后总的485线通过码转换器接入主机，每个解码器有相应的地址码。
然后通过监控软件控制就可以了。
顺便给你附个解码器的说明书，但是各个厂家的是不一样的哦初学者的问题，如2个云台的通信线并在一起，地址调成1、2号，波特率调一样，协议调一样。
在电脑的COM1口插个232转485无源码转换器。
在电脑屏幕启动云台调试软件或者采集卡软件，设置相关采集卡参数。
即可控制。
比较多地协议：PELC-P，PELC-D协议PELCO_D的居多波特率4800 9600居多先接线，按解码器上端口说明和云台端口说明，一一对照接好。
接好后通电自检一下。
看能不能动主机与解码器通调线，主机要接码转换器（232-485），线别接反了，tx-485a，rx-485b再解码器设置，对地址码、波特率、协议。
一定要有说明书。
搞错了挺烦的。
再根据你设置的参数，在软件里设置相应的地址码、波特率、协议基本上应差不多了如何设置云台地址码？云台的协议就是云台和操作系统进行交流的一种方式或者说是一种机器的语言,操作系统通过这一种语言对云台进行控制,解码器说明书：一、主要参数：1. RS485通迅，最远1200m ;2. 多种控制协议，（可以根据用户要求定做协议）;3. 体积：110×80×14mm ;4. 可以安装到7寸以上的室内外球机上;5. AC24V供电，适用于AC24V的球形云台;6. 内置10W开关模块电源，可提供DC12V／500mA稳压电源给摄像机供电;7. 可控制三可变镜头、全向云台和一组辅助开关。
二、协议设置：4位拔码开关ON＝1 OFF＝0序号协议拔码开关位置波特率适用范围备注0 PELCO-DPelcod-2400 派尔高系列／康银主机Hc-96001 HY9600 德加拉、康银系列2 VICON( surveyor99)4800 PICO2000系统唯康主机3 Kalatel(kdt-312) DCW06019600 卡拉特设备DCW系统DCW 系统4 DH大华/／KCL2400／19200 大华／凯创嵌入式KCL－19200DH－24005 NEOCAM9600 耐康姆系统6 PIH1016 (利凌)2400 利凌矩阵7 B019600 明景／维多8 PELCO-P9600 派尔高主机/德加拉主机9 HN-C9600 华南光电系列10 SAMSUNG9600 三星快球11 KODICOM –RX KRE-301RX9600 PICASO主机Kodicom主机增加光圈控制功能12 RM110／S16019600 诚丰系列/三乐系列13 红苹果9600 红苹果矩阵14 银信V1200／9600 银信矩阵地址码从0开始15 SANTACHI-450/9600卡拉特KDT348矩阵48009600/ 4800 三立矩阵卡拉特矩阵Kdt304 -4800注：KODICOM和PIACSO卡增加了控制光圈功能，详见底页说明。
RS485 云台解码器使用说明
本机出厂的开关位置为：1 拨在下面，其它的
2－6 拨在上面，表示的地址的值为：
地址号＝A＋B＋C+D+E+F=1+0+0+0+0+0=1
则表示此机的地址号为 1（参考第 8、9 页）。6
5．地址码的设置方法（参见第 8、9 页）：
在同一系统中，每一个解码器都有自己唯一的地
址码供系统识别，安装的解码器的地址和前端设备的号码要设定成一样的。系统的地址一般是从 1 开始
2．再分别接上摄像机、镜头、云台逐一试验，若云台线或镜头线已接好，此时可看到云台及镜头 的动作，从而方便检测解码器的好坏及云台、镜头的接线是否正确等等。
3．只接上镜头时，镜头不动作说明接线（主要是 COM 端即公共线接错）或镜头本身有问题，或者 是本解码器板上“6V-12V”的镜头电压选择跳线帽没插好。此故障一般不影响系统本身对云台的控制， 不影响摄像机的工作。
7. “协议开关”是解码器通讯协议的选择开关。本系统提供 16 种常用协议，如没有您系统上所要求之 协议，请您将说明书上的协议逐一试之，也可根据您的系统定制您需要的协议。
解码器协议设定拨码配置图表
序
协议开关
号
7 8 9 10
通讯协议
波特率
01
PELCO_D
2400
PELCON-
02
9600(PICO)
九、 安装调试 (云台镜头接线的自测试) 在安装时若有故障请按如下方法调试
1．所有的接线（云台、镜头、摄像机电源）断开不接，只接“AC24V”电源输入接线，通电（LED 灯要亮）按“自检”开关，系统将对云台，镜头的功能进行自检控制测试，对云台、镜头每一项进行为 时一秒的动作。能听到继电器动作的声音，LED 灯也伴随响声有亮/熄灭的过程，这表明系统本身没故 障。
云台解码器使用说明
四 镜头及其电源：
1．使用 DC6V 至 DC12V 的三可变电动镜头。
2．通过机板上 “6V-12V”处的跳线帽选择 6V 或 12V 的镜头电压。
3．对镜头提供 200MA 的工作电流（保险丝限流）。
五 摄像机电源：
1．提供经稳压电路稳压的 DC12V 电源，电流小于 500MA（保险丝限流为 750MA）。
板尺寸： 80X90（mm）。
二 系统概述：
1．解码器是与监控系统配套使用的一种前端控制设备，可控制球机、室内外交流 24V 云台、电动
三 可变（电压为 6V 或 12V）镜头；提供摄像机电源等。
2．使用通用的 RS－485 通讯接口；兼容多种常
用的控制协议；自带 120 欧匹配电阻。
3．可提供稳定的 12V 直流电源（500MA）供摄像机及红外灯使用。
5
接口具有瞬间电压抑制、防静电、抗强电输入等保护功能。通常情况下，RS-485 通信距离达 1200 米（取 决于发送设备的 RS-485 驱动能力）。计算机与解码器通讯时，应使用有源型、发送与接收要用有隔离电 路的 232/485 信号转换器。RS-485 通信 A、B 端口有正负之分，正常是 A 对 A，B 对 B 连接，但有些发 送设备的 RS-485 接口是反的，所以在测试不通时，对调 A、B 线尝试。通信线通常应使用二芯或二芯屏 蔽双绞线，布线应避开强电或磁场等干扰源。
云台解码器使用说明书
Copyright 2002-2010. Kingvee All Rights Reserved.
一 技术参数
工作电压：AC 24V±10%、50HZ/60HZ。
工作电流：输入交流 1850MA（含云台电流）。
环境温度：全天候、- 30℃ － ＋70℃、相对湿度 90%RH。
云台接法
云台接法当控制24V AC型云台时，其电源由解码器提供。
解码器提供电源的最大输出功率为45W，此时，需将解码板上的跳线器JP3、JP4分别短接即可。
特别注意：在控制24V AC型云台时，解码板上标有“PTL”与“PTN”的接线端子不得外接任何输入电源，否则可能损坏解码器当控制220VAC型云台时，云台电源由外部提供，此时，需将解码板上的跳线器JP3、JP4均断开，否则将损坏解码器。
外部电源由解码板上标有“PTL” 与“PTN”的接线端子输入解码器出厂默认值：控制24V AC型云台当解码器控制24V AC型云台的功率大于45W或者控制其它类型电压的云台时，只需要将解码器上标有“JP3”、“JP4”的跳线器断开，将AC24V大功率电源或其它对应于负载电压类型的电压从解码板上标有“PTL” 与“PTN”的接线端子输入即可云台控制接线：“PAN RIGHT”为云台水平向右，“PAN LEFT”为云台水平向左，“TILT UP” 为云台垂直向上，“TILT DOWN”为云台垂直向下，“AUTO”为云台自动控制端，“PTN”为云台控制公共端喷水/雨刷/摄像机/红外灯控制电压：24V AC 或220V AC可选当采用24V AC控制时，其电源由解码器提供，解码器提供电源的最大输出功率为45W，此时，需将解码板上的跳线器JP1、JP2分别短接即可。
特别注意：采用24V AC控制时，解码板上标有“L”与“N”的接线端子不得外接任何输入电源，否则可能损坏解码器当采用220VAC控制时，控制电源由外部提供，此时，需将解码板上的跳线器JP1、JP2均断开，否则将损坏解码器，外部电源由解码板上标有“L”与“N”的接线端子输入，标有“E”的接线端子为地线注意：标有“E” 的接线端子不得与“L”或“N”相接解码器出厂默认值：对外提供24V/AC电压（JP1、JP2已短接）当喷水/雨刷/摄像机/红外灯和云台控制电源均由解码器提供时，其功率总值不得超过45W，否则，长期使用可能使解码器因过热而损坏当24VAC型负载的功率大于45W或者控制其它类型电压的负载时，只需要将解码器上标有“JP1”、“JP2”的跳线器断开，将AC24V大功率电源或其它对应于负载电压类型的电压从解码板上标有“L” 与“N”的接线端子输入即可光圈/焦距/变焦控制：12V DC光圈、焦距、变焦三组控制线必须分别与解码器上标有“IRIS”、“FOCUS”、“ZOOM”三组控制端子对应相接，标有“LENS COM”为镜头控制公共端本解码器还对外提供一组摄像机控制电压：DC12V/850mA 负载能力的直流电压，将解码板上标有“JP-DC”的跳线器短接后（出厂时已短接），按照键盘操作说明即可接通或短开电源输出[注意：因为云台镜头控制电压（AC220V 或其它类型电压）与摄像机控制电压（DC12V）是采用同一操作方法控制的，所以，当解码器上标有“JP-AC”和“J P-DC”的跳线器都短接时，镜头电压和摄像机电压均受控制，如果不希望镜头电压或摄像机电压受控制，只需将解码器上标有“JP-AC”或“JP-DC”的跳线器断开即可。
云台解码器
云台解码器使用说明书目录1.解码器产品简介2.解码器的调试1．安装2．接接3．设置地址速率4．指示灯3．常见问题及解决方法４．技术指标尊敬的用户：非常感谢你的选择，在安装使用之前，请您仔细阅读本说明书。
第一节产品简介此解码器是一款可用于室外和室内的解码器，它具有以下功能：一般解码器的功能、有过流及过压保护功能，还可在一定程度上防止浪涌的冲击和干扰、通讯部分采用了隔离电路，抗干扰能力强、内置了看门狗芯片有防死机功能。
此款解码器采用220V电压，它可以为电压为24V 或220VAC云台供电。
可对云台的上、下、左、右和自动运行进行控制，还可对镜头的光圈、焦距、焦点进行调整，还提供了雨刷、护罩灯光、摄像机电源和辅助开关的控制。
本解码器不可在潮湿、易燃易爆和有腐蚀性物质的环境下运输、贮存和使用。
过低或者过高的温度对解码器的性能和寿命会有影响。
解码器有防潮、防雨淋功能，也具有一定防雷能力，用户在安装时一定要注意防雷。
第第二二节节 调调试试说说明明1.解码器安装:安装顺序是：⑴先将解码器盖子打开，将密封穿线护口安装好（护口向外）。
⑵将电源线、控制线和通讯线分别穿过密封护口并接好（裸露导线不要碰到机壳）。
⑶拧紧密封穿线护口。
⑷拧紧盖子螺丝⑸将解码器装在墙上适当位置（注意：护口在下，导线应有滴水弯）。
2.接线: 见附图1。
各接线端子的用途和接线如下： A 镜头控制：ZOOM ： 镜头倍率——调整焦距，放大倍数。
与镜头ZOOM 端相连。
FOCUS ：镜头聚焦——调整聚焦前后。
与镜头FOCUS 端相连。
IRIS ： 镜头光圈——调整光圈大小 。
与镜头IRIS 端相连。
GND：镜头公共地——与镜头GND端相连。
有些镜头的ZOOM、FOCUS、IRIS端分别引出两根导线，可从ZOOM、FOCUS、IRIS分别选出一根导线相连以此形成镜头公共地GNDS。
以上ZOOM、FOCUS、IRIS三端子相对于镜头公共端可提供±5V－±13V电压，200mA电流。
镜头和云台解码器
AV2000/AV2001/AV2002镜头和云台解码器说明书一、简介本设备为监视用CCD摄像机的镜头和云台控制器。
可在数千米外用普通PC 机遥控镜头和云台的各种动作。
如调节镜头的光圈、聚焦、变焦、云台的上、下、左、右动作，以及启动射灯、雨刷、风扇等机构。
本设备的所有动作均可通过解码器上的按键脱机自检解码器初始设置开关分布图二、镜头接线打开盒盖，可见镜头端子边均有端子名，按信号线名对应接入。
对于没有公共端的镜头，可将每对控制线的一端连结在一起作为公共端（如动作方向相反时，对该对控制线做对调处理）。
三、云台电压选择打开盒盖，在云台端子边可见云台电压选择开关，分AC24V 和AC220V打开盒盖，可见云台端子边均有端子名，按信号线名对应接入。
对于没有公共端的云台，可将每对控制线的一端连结在一起作为公共端（如动作方向相反时，对该对控制线做对调处理）。
五、摄像机电源提供本设备提供的摄像机电源为 +12V/500MA，如与您的摄像机电源电压相同，本设备提供交流 AC220V 和 AC24V 电压输出及直流 12V 电压输出，可通过辅助开关控制射灯、雨刷、风扇等设备。
七、 辅助开关控制K1，K2AC220V/3A(阻性)/1A(感性) 或DC30V/3A K1,K2驱动交流接触器,可驱动超出功率范八、 报警功能的使用本设备有一路报警输入通道,用索取报警状态(4FH)命令可获知报警状态. 报警传感器的接线根据传感器的规格分以下两种接线方式报警器接点为常开的接线 报警器接点为常闭的接线 注：上图中C 和 NC 为报警传感器的接点的两端。
本解码器的报警部分具有记忆功能。
即在两次索取报警状态命令之间如有报警事件发生，则本解码器将报警事件记下，因而不会发生漏报现象。
索取报警状态命令的发送频率可长可短，根据用户对报警实时性的要求而定。
九、 地址开关使用本设备地址开关为 8 位，可选择 256 个地址，向”ON ”拨为 1，反之为 0，解码器机箱盖内侧印有从0 到 15 的解码器站址对应开关位置图示.十、 通讯本设备为RS-485通讯方式。
RS485 连接电阻 摄像机、云台、解码器的安装和调试(下)
摄像机、云台、解码器的安装和调试（下）（2）解码器接线方法图1.3.10 解码器接线图（3）解码器使用选择好解码器的工作电压（P/TVOLTAGE）,设置好解码器的地址（ID的１－８端子，地址为１－２５６），选择好解码器FUNCT中的１、２端子设定波特率，使解码器与控制设备之间有相同的数据传输速度，选择好解码器工作协议（FUNCT的３．４端子），并将通信控制线（４８５总线）与总线相连，解码器一方面可根据控制点发送过来的要求信号控制云台（up,down,left,right）的与镜头的电动变交（zoom,focus,iRis和镜头公共端LENSCOM）及摄象机动作,并将一定的回复信号返回给控制点；一方面将视频信号传送给控制点作监控等．同时解码器可提供摄象机电源（ＤＶ１２Ｖ，ＧＮＤ）和云台电源（Ｐ／ＴＶＯＬＴＡＧＥ），及交流２４Ｖ电源提供给交流的２４Ｖ的设备使用．此外还具有控制灯光．雨刷及镜头保护和自动匹配控制协议的功能，兼容多种控制协议．注意：１）当FUNCT中的３．４如拨成１．１，则拨ID为自检功能即控制云台的转动和像的清晰度，否则ID则表示解码器地址，当３．４都拨１时为自动匹配协议．２）通电后ＰＯＷＥＲ会一直亮，解码器接到正确的指令时，指示灯ＣＯＤＥ会快速闪烁，若无法控制云台及摄象机应先检查ＣＯＤＥ灯是否闪烁．３）解码器的ＤＡＴＡ＋与ＤＡＴＡ－两端之间需并接一个１２０欧的匹配电阻．４）注意云台的工电压，然后在解码器上选择相应的电压．（4）485通讯方式智能解码器采用RS485总线控制通讯方式，DATA+、DATA-为信号端，G（GND）为屏蔽地。
标准RS485设备至智能解码器解码器之间采用二芯屏蔽双绞线连接，连接电缆的最远累加距离不超过15000米。
多个解码器连接最远一个解码器的DATA+、DATA-两端之间并接一个120欧的匹配电阻。
架设通讯线时，应尽可能地避开高压线路或其它可能的干扰源。
矩阵主机等RS485设备通讯端口的D＋(DATA485＋)、D—(DATA485— )、G(GND)与智能图1.3.11 设备连接示意图注意：解码器DATA＋、DATA—、GND、端子对应连接1.3.4 任务材料工具：涨塞、螺丝刀、改锥、小锤、电钻材料：各类镜头若干、彩色低照度摄像机一台、一体化摄像机一台；直流电源一个；视频线材若干、直流电源一个、监视器一台、支架、云台一台、解码器一台1.3.5 任务步骤摄像机镜头防护罩的安装1．摄像机、镜头的选择考虑到学校工业中心晚上没有灯光光线不充足仅监视景物的位置或移动，考虑使用低照度黑白摄像机；摄像范围局限在楼梯口较小的范围，选用定焦镜头。
云台解码器使用说明书
云台解码器使用说明书云台解码器使用说明书云台解码器使用说明书使用说明书中文版第一版地址拨码开关地址拨码开关地址拨码开关 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6Copyright 2002-2010. Kingvee All Rights Reserved. 一技术参数工作电压AC 24V?10、50HZ/60HZ。
工作电流输入交流1850MA含云台电流。
环境温度全天候、- 30? 70?、相对湿度 90RH。
镜头电压DC 12V和DC6V、电流200MADC6V/DC12V通过板上跳线帽选择。
镜头控制光圈、聚焦、变倍。
云台电压AC24V/1000MA、云台控制上、下、左、右、自动左上、左下、右上、右下。
摄像机电源DC 12V/500MA。
通信接口标准RS485自带120欧终端电阻。
支持协议多种常用协议可为用户定制协议。
地址数量64个地址可扩充加设备。
板尺寸80X90mm。
二系统概述 1解码器是与监控系统配套使用的一种前端控制设备可控制球机、室内外交流24V云台、电动三可变电压为6V或12V镜头提供摄像机电源等。
2使用通用的RS485通讯接口兼容多种常用的控制协议自带120欧匹配电阻。
3可提供稳定的12V直流电源500MA供摄像机及红外灯使用。
4具有超强的防雷、抗死机性能性价比极高适用于各款数字硬盘录像系统、矩阵系统、键盘、PC 控制等设备。
三云台 1可控制云台的种类可控制全球和半球的内置式云台、普通型云台、以及其它特殊型号的云台和室内外全方位云台的上、下、左、右和自动运行支持左上、左下、右上、右下室内外水平云台的左、右和自动运行。
2云台电压本机支持24 V的交流云台不支持“AC220V”的云台。
3云台的保险措施本机使用自恢复保险丝如云台接错线即云台控制线的公共线接到其它的接口上如自动、上、下、左、右云台工作时自恢复保险丝就会自动关断电路保护云台不致烧毁。
图解云台与解码器的安装方法.doc
云台、解码器、镜头、转换器的安装方法
第二步：接出摄像机电源、云台电源、设定地址码和波特率开关：
根据镜头或摄像机、云台的要求，从解码器的电源输出端接出摄像机电源并调整云台的电源，并根据主机的设定或压缩卡的设定，
调整好地址码和波特率。
接入220V电源线。
最后接出485控制线：正负极必须完全对应。
调整主机、加电测试
将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、
电压，确认无误后，给解码器加电测试，以下的设置以8008软件为例：
选择摄像机的控制端口：
选择和设置与解码器匹配的协议：。
RS485云台解码器_摄像机_DVR连接方法
云台通用解码器说明：1.能识别信号线类型（RS232、RS485） 2.能判别信号极性（正极/负极、信号线/地线） 3.能选用不同的波特率（2400、4800、9600、19200、） 4.能根据用户需要增加新的通信协议 5. 能匹配通讯协议（PELCO-D 、PELCO-P 、SAMSUNG 、等其他新协议）6.有工作状态指示灯（数据收发时红色指示灯闪动，自检时红色指示灯长亮。
绿色指示灯为电源指示灯），便于现场快速排除故障。
安装步骤1：联接信号线将主机过来的信号线接入解码器中标有“RS485+和RS485-”的接线端子上，三芯接口的中间脚为屏蔽地输入端，可以不接。
安装步骤2：联接云台控制线将云台的各条控制线一一接入解码器上标注“上（up）、下(down)、左(left)、右(right)、自动(auto)”的各个接线端上。
云台的公共线只能接“上”旁边的“公共(com)”接线端，不能接“IRIS”旁边的公共端。
安装步骤3：联接云台、摄像头、镜头电源A、云台电源：解码器可驱动交流24V云台或220V云台。
如果接24V交流云台，不必做任何变动。
如果接220V交流云台，把“云台工作电压选择”的跳线冒拔出换到220V的跳线上。
24V的接线端空缺，安装时务必应注意安全，上电前请再一次检查解码器和云台接线特别是云台的驱动电压防止烧坏。
B、摄像机电源：解码器可驱动12V直流摄像头和24V交流摄像头。
如果联接的是12V直流摄像头，请将摄像头的电源接在解码器上的“12V直流输出”接口，联接时请注意正负极性。
24V交流摄像机可并接在解码器上的“24V云台电源输入”接口.C、镜头电源：解码器镜头控制端的电压输出为±9~±12V。
接线时请注意镜头信号公共端（接地端）与云台信号公共端（接地端）是不通的，不能互用。
安装步骤4：联接辅助开关解码器可输出三路独立开关信号，可以连接雨刷器和射灯。
继电器的触电负荷为220V，7A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摄像机镜头云台解码器接线说明：
摄像机：220V供电与解码器电源线（解码器中自带）并接到解码器220V端口，
2、三可变镜头接线规则：
绿白黑并线后接到解码器图左下角端子COM
黄线接解码器左下角端子Z
红线接解码器左下角端子I
棕线接解码器左下角端子F
解码器A接控制线正极对应录像机485接线柱A
解码器B接控制线正极对应录像机485接线柱B
3、云台接线规则
详见云台底部标签六芯线分别对应解码器右下角六组接线端子
4、解码器地址协议波特率设置方法
图左上角红色拨码开关1-9位1、2、3位默认设置位2400对应录像机波特率
4-9位为地址码，详情见解码器说明书4页设置样机地址为1 。
协议自动识别。
