污水处理厂课程设计报告书
污水处理课程设计报告
污⽔处理课程设计报告1⼯程概况1.1 设计原始资料污⽔处理⼚出⽔排⼊距⼚150 m的某河中，某河的最⾼⽔位约为-1.60 m，最低⽔位约为-3.2 m，常年平均⽔位约为-2.00 m。
污⽔处理⼚的污⽔进⽔总管管径为DN800，进⽔泵房处沟底标⾼为绝对标⾼-4.3 m，坡度1.0 ‰，充满度h/D = 0.65。
处理量为3万吨/天。
初沉污泥和⼆沉池剩余污泥经浓缩脱⽔后外运填埋处置。
1.2设计要求污⽔处理⼚污⽔的⽔质以及预期处理后达标的数据如表所⽰：表1.1 污⽔原⽔和处理后的数据处理后的标准符合《城镇污⽔处理⼚污染物排放标准》（GB18918—2002）中规定城市⼆级污⽔处理⼚⼆级标准。
1.3选定处理⽅案和确定处理⼯艺流程根据《城市污⽔处理和污染防治技术政策》条⽂4.2.2中规定，⽇处理⼤于20万⽴⽅的污⽔处理⼚⼀般可以采⽤常规活性污泥法⼯艺，10~20m3/d污⽔处理⼚可以采⽤传统活性污泥法、氧化沟、SBR、AB法等⼯艺。
本次设计只需除去COD、BOD、SS不⽤考虑除氮和除磷⼯艺，⽽且BOD/COD=0.5可⽣化性较好，所以选择两种⽅案进⾏选择。
⽅案⼀：传统活性污泥法普通活性污泥法是指系统中的主体构筑物曝⽓⽣物反应池的⽔流流态属推流式。
⼯艺流程见图1.1。
⽅案⼆：AB法污⽔处理⼯艺AB法污⽔处理⼯艺是指吸附—⽣物降解⼯艺，该⼯艺将曝⽓池分为⾼低负荷两段，各有独⽴的沉淀和污泥回流系统。
⾼负荷段A段停留时间约20－40分钟，，去除BOD达50％以上。
B段与常规活性污泥相似，负荷较低，泥龄较长。
⼯艺流程见图1.2。
图1.1 传统活性污泥法⼯艺流程图图1.2 AB法污⽔⼯艺流程图1.4⽅案的优缺点⽐较传统活性污泥法AB法污⽔处理⼯艺两种⽅案都可⾏，按最终选择AB法污⽔处理⼯艺。
2 污⽔⼯艺设计2.1 设计流量计算污⽔平均流量：s m d m Q d 33347.036002430000=?=污⽔总变化系数：42.17.211.0==QK Z污⽔最⾼⽇流量：s m K Q Q z d 3d 493.0=?=2.2 格栅格栅是安装在污⽔渠道、泵房的进⼝处的顶端，⽤于截留较⼤悬浮物，主要作⽤是将污⽔中的⼤块污⽔拦截，以免后续处理单元的⽔泵或构筑物造成损害。
污水厂课程设计报告书
第1章课程设计任务书1.1 设计题目50000m³/d城市污水处理厂设计1.2 原始资料1．处理流量Q=50000m3/d2．水质情况：BOD5=230mg/L； COD cr=400～500mg/L； SS=280mg/L； pH=6～9。
1.3 出水要求水质污水处理厂的排放指标为：BOD5：≤ 20 mg/L； CODcr：≤ 60 mg/；SS：≤ 20 mg/L； PH：≤ 6.0～9.0。
1.4 设计容1．方案确定按照原始资料数据进行处理方案的确定，拟定处理工艺流程，选择各处理构筑物，说明选择理由，进行工艺流程中各处理单元的处理原理说明，论述其优缺点，编写设计方案说明书。
2．设计计算进行各处理单元的去除效率估；各构筑物的设计参数应根据同类型污水的实际运行参数或参考有关手册选用；各构筑物的尺寸计算；设备选型计算，效益分析及投资估算。
3．平面和高程布置根据构筑物的尺寸合理进行平面布置；高程布置应在完成各构筑物计算及平面布置草图后进行，各处理构筑物的水头损失可直接查相关资料，但各构筑物之间的连接管渠的水头损失则需计算确定。
4．编写设计说明书、计算书1.5设计成果1．污水处理厂总平面布置图1（含土建、设备、管道、设备清单等）2．处理工艺流程图13．主要单体构筑物（沉砂池、初沉池、曝气池、二沉池）平面、剖面图24．设计说明书、计算书一份第2章设计说明书2.1城市污水概论城市污水主要包括生活污水和工业污水，由城市排水管网汇集并输送到污水处理厂进行处理。
城市污水处理工艺一般根据城市污水的利用或排放去向并考虑水体的自然净化能力，确定污水的处理程度及相应的处理工艺。
处理后的污水，无论用于工业、农业或是回灌补充地下水，都必须符合国家颁发的有关水质标准。
现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理工艺。
污水一级处理应用物理方法，如筛滤、沉淀等去除污水中不溶解的悬浮固体和漂浮物质。
污水二级处理主要是应用生物处理方法，即通过微生物的代作用进行物质转化的过程，将污水中的各种复杂的有机物氧化降解为简单的物质。
水控课程设计——污水处理厂(DOC)
上海海事大学水污染控制工程课程设计报告课题名称城镇污水处理厂设计专业班级环境111学生学号指导老师2014年7月目录第一章设计原始资料 (1)一、课程设计的目的 (1)二、课程设计的要求 (1)三、课程设计的内容 (1)四、设计资料 (2)五、自然条件 (2)六、排水系统 (2)七、设计流量计算 (2)八、水质情况 (3)1、进水水质 (3)2、出水水质 (3)3、去除率 (4)第二章处理工艺流程图 (4)一、处理工艺的确定 (4)二、处理工艺流程图 (5)第三章各处理单元的设计与计算 (5)一、进水管道 (5)二、中格栅的设计与计算 (5)三、细格栅的设计与计算 (8)四、污水提升泵站的设计与计算 (10)3.1设计流量 (10)3.2泵房计算 (10)3.3通风与抽水设备 (11)五、沉砂池的设计与计算 (11)5.1平流式沉砂池的设计参数 (12)5.2平流式沉砂池的计算 (12)六、沉淀池的设计与计算 (14)6.1设计计算 (14)6.2沉淀池进水管路的计算 (16)七、SBR工艺的设计与计算 (16)7.1周期设计计算 (17)7.2 SBR反应器有效容积设计计算 (17)7.3排泥量及排泥系统 (18)7.4需氧量及曝气系统设计计算 (18)7.5空气管设计 (20)7.6滗水器 (20)7.7搅拌设备 (21)7.8鼓风机房 (21)八、消毒池接触池的设计与计算 (21)8.1设计说明 (21)8.2设计参数 (22)8.3计算过程 (22)九、集泥井 (23)9.1集泥井容积计算 (23)9.2集泥井尺寸的计算 (23)9.3污泥提升泵的选择 (23)十、污泥浓缩池 (24)10.1设计参数 (24)10.2计算过程 (24)十一、贮泥池 (25)11.1污泥量 (25)11.2贮泥池容积 (26)11.3贮泥池尺寸 (26)11.4贮泥池高度 (26)11.5搅拌设备 (26)十二、脱水间 (27)第四章构建筑物一览表和平面布置 (27)一、构建筑物一览表 (27)二、平面布置 (27)2.1总平面布置原则 (28)2.2总平面布置结果 (28)三、高程布置及计算 (29)3.1高程布置原则 (29)3.2高程布置结果 (29)3.3高程计算 (29)第五章参考文献 (30)第一章设计原始资料一、课程设计的目的通过城市污水处理厂的课程设计，巩固学习成果，加深对污水处理课程内容的学习与理解，掌握污水处理厂设计的方法，培养和提高计算能力、设计和绘图水平。
污水处理厂设计报告
污水处理厂设计报告一、设计任务本次设计的污水处理厂位于市区，主要处理该区域的生活污水和部分工业废水。
设计要求，满足国家和地方环保要求，达到一级A排放标准。
设计处理能力为日处理生活污水5000吨，工业废水500吨。
二、设计原则1.安全可靠：设计需要考虑污水处理的稳定性和可靠性，避免对环境和人体造成任何不良影响。
2.高效节能：设计需采用先进的污水处理技术，力求达到处理效果的同时，降低能耗和运营成本。
3.灵活适应：设计需要满足不同水质和处理量的要求，同时具备一定的扩展性，以便未来的发展和改造。
三、设计方案根据以上的设计任务和原则，本次设计拟采用以下方案：1.器具选择：选择经济、实用的处理设备和仪器，如格栅预处理、沉砂池、A2/O生化池、沉淀池、臭氧消毒等。
2.工艺流程：采用物理加化学方法，主要包括预处理、生化处理、深度处理、消毒等环节，确保水质达到一级A排放标准。
3.运行管理：设置自动控制系统，实现对设备运行参数的实时监测和调节，保证处理效果稳定可靠。
4.人员培训：对处理厂操作人员进行培训，提高他们的技术水平和应急处置能力，确保处理工艺的安全和可靠性。
四、处理流程1.预处理：通过格栅、砂池和物理加化学方法去除污水中的大颗粒物质、悬浮物和沉积物。
2.生化处理：采用A2/O生化池工艺，通过好氧和缺氧两个阶段的微生物反应，去除有机物和氮、磷等营养物质。
3.深度处理：通过沉淀池去除污水中的悬浮物，进一步提高水质。
4.消毒：采用臭氧消毒，杀灭细菌和病原体，确保出水的安全卫生。
五、设备运营及维护1.操作人员：安排专业的操作人员进行日常运营和监控，掌握设备的运行情况和异常情况的处理方法。
2.维护保养：建立设备的定期维护保养制度，保持设备的良好状态，延长设备的使用寿命。
3.紧急应急：制定应急预案，应对设备故障和突发情况，减少对环境的不利影响。
六、设计经济性分析本次设计的污水处理厂，采用先进的处理工艺和设备，虽然投资较大，但具有高效节能、稳定可靠的特点。
污水处理厂课程设计
一、教学内容
污水处理厂课程设计
本课程设计基于八年级《科学》教材中“环境保护”章节的内容，主要包括：
1.污水处理厂的基本概念与功能；
2.污水处理的主要方法与工艺流程；
3.污泥处理与资源化利用；
4.污水处理厂对环境的影响及防治措施；
5.案例分析：我国典型污水处理厂的运行与管理。
2、教学内容
2.污水处理厂的环保教育与社会责任；
3.污水处理厂在未来城市规划中的地位与作用；ห้องสมุดไป่ตู้
4.激发学生创新思维，探讨污水处理厂的潜在改进空间；
5.组织课堂讨论，让学生分享实地考察心得，总结污水处理厂在保护环境、促进可持续发展方面的经验与启示。
2.污水处理厂的安全操作与事故预防；
3.污水处理新技术、新材料的研究与发展动态；
4.污水处理厂与社区、学校的互动合作，提高公众环保意识；
5.组织学生进行实地考察，分析污水处理厂在实际运行中存在的问题及解决方案。
5、教学内容
污水处理厂课程设计
本节课程将围绕以下教学内容进行：
1.污水处理厂的环境监测与评价方法；
1.污水处理厂在城市化进程中的作用与重要性；
2.污水处理厂对水资源的保护和再利用；
3.污水处理厂与可持续发展的关系；
4.污水处理厂的社会效益与经济效益分析；
5.学生动手设计小型污水处理模型，实践污水处理的基本流程和原理。
4、教学内容
污水处理厂课程设计
本节课程将重点包括以下教学内容：
1.污水处理厂的法律法规与标准要求；
污水处理厂课程设计
本节课程将进一步拓展以下教学内容：
1.污水处理厂的设计原则与布局；
2.污水处理过程中的能耗与节能减排技术；

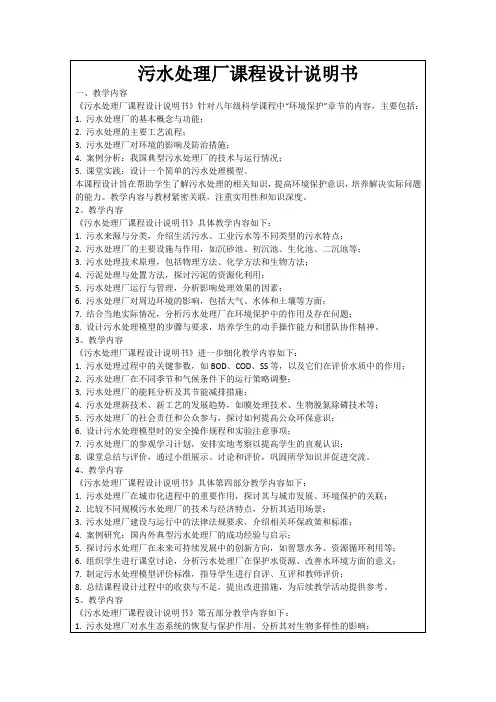

污水处理厂课程设计说明书
4.污泥处理与处置方法，探讨污泥的资源化利用；
5.污水处理厂运行与管理，分析影响处理效果的因素；
6.污水处理厂对周边环境的影响，包括大气、水体和土壤等方面；
7.结合当地实际情况，分析污水处理厂在环境保护中的作用及存在问题；
8.设计污水处理模型的步骤与要求，培养学生的动手操作能力和团队协作精神。
7.通过模拟实验，让学生体验污水处理的过程，加深对理论知识的应用理解；
8.对整个课程设计过程进行反思，评价学生在团队合作、问题解决和创新能力方面的表现，为学生的综合素质评价提供依据。
2.污水处理过息系统（GIS），探讨污水处理厂的选址与布局对环境的影响；
4.污水处理厂在极端天气事件（如洪水、干旱）中的应对措施和风险管理；
5.介绍污水处理厂与社区、企业的互动合作模式，促进水资源循环利用和环保教育；
6.设计并实施一项针对污水处理厂的社会调查，了解公众对污水处理的认识和态度；
6.组织学生进行课堂讨论，分析污水处理厂在保护水资源、改善水环境方面的意义；
7.制定污水处理模型评价标准，指导学生进行自评、互评和教师评价；
8.总结课程设计过程中的收获与不足，提出改进措施，为后续教学活动提供参考。
5、教学内容
《污水处理厂课程设计说明书》第五部分教学内容如下：
1.污水处理厂对水生态系统的恢复与保护作用，分析其对生物多样性的影响；
5.污水处理厂的社会责任和公众参与，探讨如何提高公众环保意识；
6.设计污水处理模型时的安全操作规程和实验注意事项；
7.污水处理厂的参观学习计划，安排实地考察以提高学生的直观认识；
8.课堂总结与评价，通过小组展示、讨论和评价，巩固所学知识并促进交流。
污水处理厂设计说明书——课程设计
污水处理厂设计说明书——课程设计一、项目概述本次课程设计的目标是设计一座能够有效处理城市污水的污水处理厂，以满足环境保护和水资源可持续利用的要求。
设计处理规模为_____立方米/天，服务人口约为_____万人。
二、设计依据1、相关法律法规，如《中华人民共和国环境保护法》、《城镇污水处理厂污染物排放标准》等。
2、进水水质和水量的相关数据，包括化学需氧量（COD）、生化需氧量（BOD）、悬浮物（SS）、氮、磷等污染物的浓度以及污水的日流量变化情况。
3、当地的地形、地质、气象等自然条件，以确定合适的厂址和处理工艺。
三、进水水质与水量分析1、进水水质COD：＿____mg/LBOD：＿____mg/LSS：＿____mg/L总氮（TN）：＿____mg/L总磷（TP）：＿____mg/L2、水量变化日变化系数：＿____时变化系数：＿____四、处理工艺选择1、工艺比选对常见的污水处理工艺，如活性污泥法、生物膜法等进行比较分析。
考虑处理效果、运行成本、维护管理等因素。
2、选定工艺最终选择_____工艺，因其具有_____等优点。
五、工艺流程设计1、污水预处理格栅：设置粗细两道格栅，去除较大的悬浮物和漂浮物。
沉砂池：采用_____沉砂池，去除污水中的砂粒。
2、生物处理单元采用_____池，通过微生物的代谢作用去除有机物和氮、磷等污染物。
3、深度处理采用_____工艺，进一步去除水中的残留污染物，确保出水水质达标。
4、污泥处理污泥浓缩：采用_____浓缩池，降低污泥的含水率。
污泥脱水：选用_____脱水设备，将污泥含水率降至_____%以下。
六、主要构筑物设计1、格栅间设计尺寸：长_____m，宽_____m，高_____m。
格栅类型：＿____格栅。
2、沉砂池类型：＿____沉砂池。
尺寸：直径_____m，有效水深_____m。
3、生物处理池类型：＿____池。
有效容积：＿____m³。
4、深度处理池类型：＿____池。
污水处理厂课程设计报告书
课程设计课题名称：环境工程目录第一章总论 (3)1、1 设计任务书 (3)1、2 设计依据和原则 (4)1、3 主要设计资料 (5)第二章污水处理工艺流程说明 (5)2、1 工艺流程的确定（污水、污泥） (5)2、2 工艺流程叙述 (6)第三章处理构筑物设计选型 (7)3、1 格栅 (7)3、2 沉砂池 (10)3、3初沉池 (14)3、4曝气池 (17)3、5 二沉池 (24)3、6消毒 (26)3、7提升泵的计算 (27)第四章构建筑物一览表 (28)第五章总图布置 (29)第六章污水处理厂的运行管理 (29)6、1 安全措施 (29)6、2 污水厂运行管理 (29)6、3污水厂运行中注意事项 (29)6、4污泥性状异常及其分析 (29)参考文献 (31)第一章总论1、1 设计任务书1、设计题目某污水处理厂工艺设计及运行管理2、基本资料（1）处理量：16万吨/天200mg/L SS 250mg/L 氨氮15mg/L （2）进水水质：CODcr 300mg/L BOD5（3）出水水质：CODcr≤100mg/L BOD≤30mg/L SS≤30mg/L5（4）处理工艺：污水拟采用传统活性污泥法工艺处理，具体流程如下：污水→格栅→泵房→沉砂池→初沉池→曝气池→二沉池→消毒池→出水（5）气象与水文资料：风向：夏季主导风向为东南风（频率为12%），冬季主导风向为西北风（频率为10%）气温：年平均气温为12.9，最低气温为-26.5，最高气温为42.7水文：年均降水量为557mm，地下水水位地面下10m地形：西北高，东南低，自然坡度为1‰，海拨68—83米（大沽高程系）3、设计容（1）对工艺构筑物选型做说明；（2）主要处理设施（格栅、沉砂池、曝气池、二沉池）的工艺计算；（3）绘制污水处理厂的平面布置图；（4）污水处理厂运行过程中的常见问题及对策。
4、设计成果（1）设计说明书一份；（2）设计图纸1：平面布置图。
某市污水处理厂课程设计报告说明书
. .[某市污水处理厂] 设计说明书拟制人审核人批准人2010年1月1引言.............................................................................. - 1 -1.1编写目的 ............................................................................. - 1 -1.2背景................................................................................... - 2 -1.3定义................................................................................... - 3 -1.4参考资料 ............................................................................. - 4 - 2污水处理厂的结构.............................................................. - 4 -2.1污水处理工艺选择................................................................... - 4 -2.2污泥处理工艺案 ..................................................................... - 5 -2.2.1污泥的处理要求 ............................................................. - 5 -2.2.2常用污泥处理的工艺流程： .............................................. - 5 - 3设计流量和进出水水质 ........................................................ - 7 -3.1设计流量 ............................................................................. - 7 -3.1进出水水质：........................................................................ - 7 - 4格栅和泵房的设计说明 ........................................................ - 8 -4.1粗格栅设计参数如下： ............................................................. - 8 -4.2泵房设计参数： ..................................................................... - 9 -4.3细格栅设计参数：................................................................... - 9 - 5沉砂池的设计................................................................... - 9 -6AAO生化反应池的设计....................................................... - 10 -7二次沉淀池设计 ............................................................... - 11 -8污泥浓缩池的设计............................................................. - 11 -9接触消毒池的设计............................................................. - 11 -10平面布置 ....................................................................... - 12 -11高程布置 ....................................................................... - 12 -1引言1.1编写目的完成某城市污水处理厂工艺设计、平面布局、高程布置，并达到初步设计要求，书写详细的设计说明书和计算书。
污水厂工程课程设计报告书
污水厂工程课程设计1 概述1.1工程概况本工程的服务区域为淮南市山南新区。
通过对工程服务区本期2015年及二期2020年污水量的预测，确定本工程2015年及二期2020年的设计规模分别为5万m3/d和10万m3/d，出水水质执行《城镇污水处理厂污染物排放标准》(GB18918-2002)中表1一级标准的A标准，该污水处理厂建设内容包括污水处理厂工程和配套污水管网工程的建设，一期工程报批项目总投资14263.17万元，项目总投资14342.17万元。
1.2编制依据、原则1.2.1编制依据（1）《淮南市山南污水厂一期工程建设项目环境影响报告表》安徽省工业工程设计院（2）《淮南市南部新区分区规划文本》中国城市规划设计研究院（3）《淮南市山南新区市政工程详细规划》中国市政工程华北设计研究院（4）《淮南市山南污水厂一期工程勘察报告》安徽现代建筑设计研究院（5）污水厂厂区地形图（1:500）1.2.2采用的主要标准规范（1）《室外排水设计规范》（GB50014-2006）（2）《城镇污水处理厂污染物排放标准+修改单（2006）》（GB18918-2002）（3）《城市污水处理厂工程项目建设标准（修订）》建设部主编2001.6.1施行（4）其他国家现行的相关标准、规范。
1.2.3编制原则（1）执行国家环境保护政策，符合国家的有关法规、规范及标准。
（2）以淮南市城市总体规划、山南新区分区规划及山南新区市政工程详细规划为依据，结合现状、既考虑近期发展，又兼顾长远发展。
以近期为主进行全面设计，分期实施，使工程建设与城市建设同步发展，真正起到环境保护、改善居民居住环境质量的作用。
（3）污水处理厂的建设结合山南新区的自身条件，采用处理效果好、技术先进、稳定可靠、适应性强、经济合理、运转灵活、投资省、占地少、管理操作方便的污水及污泥处理工艺，充分发挥项目的社会、经济和环境效益。
1.3编制范围本报告对淮南市山南新区污水处理厂利用芬兰政府贷款项目的工程规模及工程设计方案进行论证，对推荐方案进行方案设计、投资估算及经济分析，主要编制内容包括：1、对山南新区污水处理厂建设的必要性、工程建设规模及工程设计方案进行论证，并确定推荐工程方案；2、对推荐方案进行设计，主要设计内容如下：①近期处理规模5万m3/d的污水处理工程；②近期5万m3/d规模的污水管网及中途污水提升泵站工程；③对以上编制范围的近期工程进行投资估算及经济分析。
污水处理厂课程设计报告
给水排水工程《水质工程二》课程设计书污水处理厂设计学生姓名：焘专业班级：2013级给排水科学与工程（1）班学号：**********指导教师：香莲、高桂青南昌工程学院课程设计（论文）任务书I、课程设计(论文)题目：市污水处理厂设计（单号）II、课程设计(论文)使用的原始资料(数据)及设计技术要求：（一）设计原始资料1、城市概况地理位置：市位于省北部，京九铁路中段，地处赣、鄂、湘、皖四省交界处的长江中下游南岸。
地理坐标为北纬28°47′～30°06′，东经113°57′～116°53′。
东与鄱阳县和省东至县毗邻；南与新建、安义、靖安、奉新和铜鼓五县相连；西与省平江县和省崇阳、通城、通山、阳新四县交界；北濒长江，与省武穴市、黄梅县及省宿松、望江两县隔江相望，是长江黄金水道沿岸十大港口城市之一，省唯一的沿江对外开放和外贸港口城市，重要的工业、商贸城市，著名的旅游城市。
全境东西长270公里，南北宽140公里，总面积18823平公里，占省国土总面积的11.3%。
地形地貌：地貌较为复杂，地形变化大，地势东西高，中间低，南部略高，向北倾斜，平均海拔32米，市区平均海拔20米。
境山地、丘陵、平原皆备。
俗称“六山二水分半田，半分道路和庄园”。
中部为鄱阳湖平原，水网交错；西部为丘陵、山区，层峦起伏，九岭、幕阜两大山脉，分立西部南北两侧，延绵耸翠。
武宁县境的九岭山九岭尖海拔1794米，为之巅。
长江自西向东流经北沿，在本境长度151公里，流域面积3904平公里。
地质：位于扬子准地台西部和台陷。
由于印支运动和燕山运动的影响，形成了本地区一系列褶皱和断裂构造。
一带的褶皱构造属——泽复向斜南翼的次级褶皱，总体上为一向南弯曲的弧形褶皱带，中部被庐山地块隔断分为东西两段。
区断裂构造十分发育，主要断裂有NNE走向的湖口——新干深断裂、湖口——星子断裂、——德安大断裂、七里湖——沙河街断裂、NNW——NW走向的瑞昌大断裂。
170000T／d的城市污水处理厂课程设计报告书
第一章设计任务与资料1.1设计题目170000t/d的城市污水处理厂设计。
1.2设计目的与意义（1）温习和巩固所学知识、原理；掌握一般水处理构筑物的设计计算。
（2）其次，做本设计可以使我得到很大的提高，可在不同程度上提高我们调查研究，查阅文献，收集资料和正确熟练使用工具书的能力，提高理论分析、制定设计方案的能力以与设计、计算、绘图的能力；技术经济分析和组织工作的能力；提高总结，撰写设计说明书的能力等。
1.3设计资料(1)风向：多年主导风向为北北东风；气温：最冷月平均为-3.5℃；最热月平均为32.5℃；极端气温，最高为41.9℃，最低为-17.6℃，最大冻土深度为0.18m；水文：降水量多年平均为每年728mm；蒸发量多年平均为每年1210mm；地下水水位，地面下5～6m。
（2）厂区地形：污水厂选址区域海拔标高在64～66m之间，平均地面标高为64.5m。
平均地面坡度为0.30‰～0.5‰，地势为西北高，东南低。
厂区征地面积为东西长380m，南北长280m。
（3）原污水水质水量：CODcr 350mg／L，BOD5 150mg／LSS 200mg／L，氨氮 15mg／L。
（4）出水要求（二级标准）：COD≤50 mg/L； BOD5≤20 mg/L；SS≤10 mg/L, NH3-N≤10 mg/L，NO3-N＜5 mg/L， TN≤15mg/L1.4设计依据法规依据（1）《中华人民国环境保护法》；（2）GB3838－2002《地面水环境质量标准》；（3）GB18918－2002《城镇污水处理厂污染物排放标准》；（4）GB50014－2006《室外排水设计规》；（5）GB50335－2002《污水再生利用工程设计规》。
第二章设计方案论证2.1厂区地形污水厂选址区域海拔标高在64～66m之间，平均地面标高为64.5m。
平均地面坡度为0.30‰～0.5‰，地势为西北高，东南低。
厂区征地面积为东西长380m，南北长280m。
污水处理厂课程设计报告报告
. - 《水处理工程》（二）课程设计说明书系别：环境与市政工程系专业：给水排水工程专业姓名：学号指导教师：毛艳丽肖晓存何亚丽完成时间：2012年12月30日城建学院2012年12月30日前言课程设计是在我们完成该课程课堂教学任务后进行的实践性教学环节。
其目的是使我们加深对课堂所讲授的容的理解，巩固学习成果，掌握污水处理厂设计的一般步骤和方法。
本次设计的题目是污水处理厂设计。
目的是解排水工程的设计容与方法，其中包括了污水处理厂的建设以及工艺流程的选用等。
这次设计的主要容有：根据所提供的原始资料，确定污水所需的处理程度，并选择处理方法。
根据污水处理捷和污水厂的地形条件，选择污水、污泥的处理流程和处理构筑物。
对所选择的处理构筑物进行工艺设计计算，确定其型式和主要尺寸。
绘制污水厂的总体布置，编写说明书。
由于时间有限，设计中可能出现不足之处，请老师批评指正。
目录前言1preface3设计说明书4第一节设计概况4第二节设计原则、依据、设计要求42.1 污水处理厂设计原则42.2 设计依据52.3设计要求5第三节原始资料6第四节污水处理工艺流程的确定64.1工艺的确定64.2二沉池的比较和选择9第五节污水处理构筑物的选型及设计要点105.1 格栅105.2沉砂池115.3初次沉淀池125.4曝气池125.5二次沉淀池13第六节污水处理厂平面布置及处理流程高程布置146.1各处理单元构筑物的平面布置146.2污水处理厂的高程布置14第二部分设计计算书15第一节设计流量的计算15第二节污水处理构筑物的工艺计算152.1 泵前粗格栅152.2 污水提升泵站182.3 沉沙池192.4 初沉池222.5 曝气池242.6 二沉池322.7 消毒设备的计算342.8 污泥浓缩池362.9 厌氧消化池412.10污泥干化（脱水）设备43第三节污水处理厂平面设计及处理高程计算433.1 污水处理厂的平面布置433.2 污水处理厂的高程布置44结束语46prefaceThe introduction Course is designed to after we finish the course of classroom teaching task of practical teaching links. Its purpose is that we deepen our understanding of the content of the class's teaching, consolidate the achievements of study and master the general steps and methods of wastewater treatment plant design.The topic of this design is design of sewage treatment plant. Purpose is for the design of drainage project contents and methods, including the construction of the sewage treatment plant, the selection of process flow and so on. Provided the main content of this design are: according to the original material, determine the extent of the wastewater treatment, and select processing method. According to the sewage treatment in chengdu) and the wastewater treatment plant of terrain conditions, selection of sewage and sludge treatment processes and structures. Handling of the chosen structures process design and calculation, determine the type and size. Rendering of wastewater treatment plant general layout, writing instructions.Because time is limited, may occur in the design of the deficiency, please the teacher correct me criticism.设计说明书第一节设计概况本设计的的污水处理厂的处理规模为万10万m3/d。
凤凰镇污水处理厂课程设计报告
前言随着经济的不断开展，城镇规模的扩大，水环境污染的问题日渐突出。
水环境的污染影响人类的身体安康，制约了经济建立的进一步开展。
因此近年来我国兴建了大量的污水处理厂，对于消除水体污染、改善环境，起到了积极作用。
凤凰镇位于XX省XX市凤台县凤凰镇，其污水处理厂设计污水日处理能力为10000m3，属于小型污水处理厂。
本设计采用carrousel氧化沟法处理城市污水，其特点是工艺流程简单，构筑物少；处理效果稳定，出水水质好；污泥产生量少，污泥的性质稳定。
设计中对污水处理工艺和污泥处理方案进展了选择论证；对污水、污泥处理构筑物进展了工艺设计计算；对废水处理厂进展了平面、高程布置，并绘制了平面布置图、工艺流程图、高程图。
关键词：城镇污水，氧化沟法，污水处理，污泥处理目录第一章课程设计任务书1.1设计题目1.2设计目的1.3设计要求1.4设计步骤1.5设计进水水质第二章工艺方案的比拟与确定2.1 循环式活性污泥工艺〔CAST〕2.2 A2/O法同步脱氮除磷工艺2.3 氧化沟工艺2.4 工艺选择2.5 工艺流程第三章城市污水处理厂设计3.1 污水厂选址3.2 工艺流程3.2.1 污水处理工艺流程3.2.2 污泥处理工艺流程第四章污水处理工艺设计计算4.1 粗格栅的设计计算4.2 提升泵房的设计计算4.3 细格栅的设计计算4.4 曝气沉砂池的设计计算4.5 配水井的设计计算4.6 三沟式氧化沟的设计计算4.7 消毒接触计算4.8 本章小结第五章污泥处理工艺设计计算5.1 污泥泵房5.2 污泥浓缩池5.3 污泥脱水间5.4 本章小结第六章污水处理厂的总体布置6.1 平面布置6.1.1平面布置的一般原那么和要求6.1.2构筑物的平面布置6.2 高程布置6.1.1高程布置一般原那么和要求6.1.2 高程计算6.3 本章小结总结参考文献第一章课程设计任务书1.1设计题目3万人口的城镇污水处理厂，150L/人﹒天，水温20-25度1.2设计目的①稳固及深化对根本理论与根本概念的理解；②培养学生分析问题与解决问题的能力；③培养具有运用理论知识和已有图纸完成污水处理工程设计的初步能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1总论1.1 设计任务和容1.1.1 设计任务m d的二级污水处理厂为某城市设计一座日处理为12万31.1.2 设计容①工艺构筑物选型作说明②主要处理设施（格栅、沉砂池、初沉池、曝气池、二沉池）的工艺计算③污水处理厂的平面和高程布置1.2 任务的提出目的及要求1.2.1 任务的提出及目的随着经济飞速发展，人民生活水平的提高，对生态环境的要求日益提高，要求越来越多的污水处理后达标排放。
在全国乃至世界围，正在兴建及待建的污水厂也日益增多。
有学者曾根据日处理污水量将污水处理厂分为大、中、小三种规模：日处理量大于10万m3为大型处理厂，1---10m3万为中型污水处理厂，小于1万m3的为小型污水处理厂。
根据所确定的工艺和计算结果，绘制污水处理厂总平面布置图，高程图，工艺流程图。
1.2.2 要求①方案选择合理，确保污水经处理后的排放水质达到国家排放标准。
②所选厂址必须符合当地的规划要求，参数选取与计算准确。
③全图布置分区合理，功能明确；厂前区，污水处理区污泥处理区条块分割清楚。
延流程方向依次布置处理构筑物，水流创通。
厂前区布置在上风向并用绿化隔离带与生产区隔离，以尽量减少对厂前区的影响，改善厂前区的工作环境。
④ 构筑物的布置应给厂区工艺管线和其他管线设有余地，一般情况下，构筑物外墙距道路边不小于6米。
⑤ 厂区设置地坪标高尽量考虑土方平衡，减少工程造价，满足防洪排涝要求。
⑥ 水力高程设计一般考虑一次提升，利用重力依次流经各个构筑物，配水管的设计需优化，以尽量减少水头损失，节约运行费用。
⑦ 设计中应该避免磷的再次产生，一般不主采用重力浓缩池，而是采用机械浓缩脱水的方式，随时将排出的污泥进行处理。
⑧ 所选设备质优、可靠、易于操作。
并且设计必须考虑到方便以后厂区的改造。
⑨ 附有平面图，高程图各一份。
1.3 基本资料1.3.1 设计基本要求污水处理量：12万3m ，污水处理厂设计进出水质：（如下表）1.3.2 处理要求污水经二级处理后应符合以下具体要求：Cr COD ≦70mg/L ； 5BOD ≦20 mg/L ； SS ≦30 mg/L1.3.3 处理工艺流程污水采用传统活性污泥法工艺处理，具体流程如下：污水→分流闸井→格栅间→污水泵房→出水井→计量槽→沉砂池→初沉池→曝气池→二沉池→消毒池→出水1.3.4 气象与水文资料（1）气象风向：多年主导风向为北北东风气温：最冷月平均为5℃最热月平均为32.5℃极端气温，最高为41.9℃；最低为－1℃；最大冻土深度为0.05m （2）水文降水量：多年平均为每年728mm蒸发量：多年平均为每年1210mm地下水水位：地面下5～6m1.3.5 厂区地形污水厂选址在64-66m之间，平均地面标高为64.5m。
平均地面坡度为0.3%-0.5%，地势为西北高，东南低。
厂区征地面积为东西长380m，南北长280m。
1.4 设计成果（1）设计计算说明书一份；（2）设计图纸：污水厂平面图和污水处理高程图各一。
2 污水处理工艺流程说明该城市排放的污水主要含COD、BOD、SS等污染物，所以本污水处理厂拟采用传统活性污泥法工艺处理，主要流程如下图（图2—1）所示：图2—1 污水处理厂工艺流程图3 处理构筑物设计3.1 闸门井为使污水处理在出现故障时能够超越所有构筑物，在进入格栅井前设置闸门井。
尺寸(M)：L ⨯B ⨯H=4⨯3⨯33.2 格栅3.2.1 设计说明格栅的作用是拦截悬浮物或漂浮物，以便保护水泵。
本设计采用中格栅，提升水泵采用螺旋泵。
栅条的断面主要根据过栅流速确定，过栅流速一般为0.6～1.0m/s ，槽流速0.5m/s 左右。
如果流速过大，不仅过栅水头损失增加，还可能将已截留的栅渣冲过格栅，如果流速过小，栅槽将发生沉淀。
所以，本设计格栅的栅条间隙拟定为20.00mm 。
3.2.2 设计计算 设计流量：a.日平均流量：333125000 1.389m mm Q dhs===万b.日最大流量：333max1.2500060001.667z d m m m Q K Q hhs==⨯==计算草图（图3—1）：栅条工作平台进水图3—1 格栅水力计算简图设计参数： 设格栅个数 N=2个栅前流速 10.9v m s = 过栅流速 0.7v m s =栅条间净间隙 b=20.00mm 栅前部分长度 0.5m格栅倾角 α=60° 单位栅渣量 1W =0.05m 3栅渣/103m 3污水 （1） 栅前水深,h m根据最优水力断面公式 211max2B Q ν= 计算得：1 1.925B m === 10.9622Bh m =≈所以栅前水深 0.962h m ≈ （2） 栅槽宽度,B ma.栅条的间隙数n ，个()Qmax sin 1.667n=107b h v 0.020.9620.7α=≈⨯⨯个栅条数：()11071106n -=-=个 b.栅槽宽度B ，m设计采用ø10圆钢为栅条，宽度100.01S mm m == 则栅槽宽度：(1)B S n b n =-+0.01(1071)0.02107=⨯-+⨯ 3.20m = （3） 过栅水头损失2,h m20h K h =⨯ανξsin 220gh =43S b ξβ⎛⎫= ⎪⎝⎭由上面三个式子得： 4232sin 2S vh K b gβα⎛⎫= ⎪⎝⎭ 式中： K ——受污染物堵塞时水头损失增大倍数，一般取3S ——栅条宽度，0.01mβ——形状系数，矩形：2.42；圆形：1.79 g ——重力加速度，取29.81m s 设计栅条断面为圆形断面， 1.79β=，则4232sin 2S v h K b gβα⎛⎫= ⎪⎝⎭4230.010.71.79sin 6030.0229.81⎛⎫=⨯⨯⨯︒⨯ ⎪⨯⎝⎭ 0.046m = （4） 栅后槽的总高度,H m 设栅前渠道超高10.3h m = ，则120.9620.30.046 1.308H h h h m =++=++=（5） 格栅的总长度,L ma. 进水渠道渐宽部分的长度1,L m进水渠宽1 1.925B m =，设其渐宽部分展开角度120α=︒， 则111B-B 3.20-1.925L == 1.75m 2tan 2tan20α≈︒b. 格栅槽与出水渠道连接处的渐窄部分长度2,L m 210.50.5 1.750.875L L m ==⨯=c. 格栅前槽高1,H m110.9620.3 1.262H h h m =+=+=则格栅的总长度为1210.50.1L L L H α=++++1.750.8750.5 1.0 1.26260=++++︒ 4.854m ≈ （6） 每日栅渣量3,W m d186400Qmax W W=1000Kz式中：1W ——单位栅渣量，333m /10m 污水。
格栅间隙为1625mm 时，3331W =0.100.05m /10m 污水；格栅间隙为3050mm 时，3331W =0.030.01m /10m 污水。
本工程格栅间隙为20mm ，取3331W =0.05m /10m 。
3386400 1.6670.05W==6.00m /d>0.3m 1000 1.2⨯⨯⨯所以宜采用机械清渣。
3.3 沉砂池3.3.1 设计说明沉砂池的设置目的是去除污水中泥沙、煤渣等相对密度较大的无机颗粒，以免影响后续处理构筑物的正常运行。
本设计采用平流式沉砂池。
在沉砂池设计中，可参考下列设计原则：1. 城市污水厂一般均应设置沉砂池，座数或分格数应不少于2座(格)，并按并联运行原则考虑。
2. 设计流量应按分期建设考虑：①当污水自流进入时，应按每期的最大设计流量计算；②当污水为用提升泵送入时，则应按每期工作水泵的最大组合流量计算； ③合流制处理系统中，应按降雨时的设计流量计算。
3. 沉砂池去除的砂粒杂质是以比重为2.65，粒径为0.2以上的颗粒为主。
4. 城市污水的沉砂量可按每6310m 污水沉砂量为330m 计算，其含水率为60%，容量为31500kg m 。
5. 贮砂斗的容积应按2日沉砂量计算，贮砂斗池壁与水平面的倾角不应小于55°，排砂管直径应不小于0.3m 。
6. 沉砂池的超高不宜小于0.3m 。
7. 除砂一般宜采用机械方法。
当采用重力排砂时，沉砂池和晒砂厂应尽量靠近，以缩短排砂管的长度。
说明：采用平流式沉砂池，具有处理效果好，结构简单的优点，分两格。
3.3.2 池体设计计算 计算草图（图3—2）：出水图4 平流式沉砂池计算草图进水图3—2 平流式沉砂池计算草图主要参数：①污水在池的流速v 取为0.25m/s （0.15~0.3m/s ）；②最高时流量时，污水在池的停留时间t 取为50s （30~60s ）；③有效水深2h 不应大于1.2m ，取为1.0m （0.25~1.0m ），每格宽度取为1.0m （≥0.6m ）；④池底坡度一般为（0.01~0.02），当设置除沉砂设备时，可根据除砂设备的要求，确定池底的形状。
设计计算：沉砂池设2座，每座取2格，每格宽b=1m （1） 沉砂部分的长度,L m0.255012.5L vt m ==⨯=式中： v —— 最大设计流量时的速度，取0.25m/s t —— 最大设计流量时的停留时间，取50s （2） 水流断面面积2,A m 2max 1.6676.6680.25Q A m v === （3） 池总宽度,B m 2 6.668 3.33422 1.0A B m h ===⨯ ()3.5m 取 式中： 2h —— 设计有效水深，取1.0m 。
（4） 贮砂斗所需容积3,V m3max 8640086400 1.66720.037.2010001000 1.2z Q T X V m K ⨯⨯⨯===⨯式中： X —— 城镇污水的沉砂量，本设计取()30.03L m 污水 T —— 排砂时间间隔，取2d z K —— 污水流量总变化系数，为1.2设每一个分格有2个沉砂斗，有4个分格，则每个沉砂斗容积为：37.200.9248o V V m ===⨯ （5） 贮砂斗各部分尺寸计算设贮砂斗的底宽10.5b m =；斗壁与水平面的倾角为60°；贮砂斗的高度'30.4h m =。
