典型vb2手车断路器

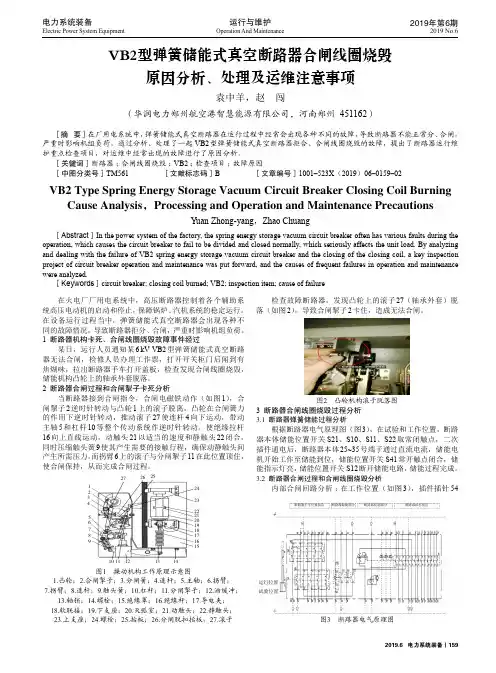

VB2型弹簧储能式真空断路器合闸线圈烧毁原因分析、处理及运维注意事项
运行与维护2019.6 电力系统装备丨159Operation And Maintenance2019年第6期2019 No.6电力系统装备Electric Power System Equipment 在火电厂厂用电系统中，高压断路器控制着各个辅助系统高压电动机的启动和停止，保障锅炉、汽机系统的稳定运行。
在设备运行过程当中，弹簧储能式真空断路器会出现各种不同的故障情况，导致断路器拒分、合闸，严重时影响机组负荷。
1 断路器机构卡死、合闸线圈烧毁故障事件经过某日，运行人员通知某6 kV VB2型弹簧储能式真空断路器无法合闸，检修人员办理工作票，打开开关柜门后闻到有焦煳味，拉出断路器手车打开盖板，检查发现合闸线圈烧毁，储能机构凸轮上的轴承外套脱落。
2 断路器合闸过程和合闸掣子卡死分析当断路器接到合闸指令，合闸电磁铁动作（如图1），合闸掣子2逆时针转动与凸轮1上的滚子脱离，凸轮在合闸簧力的作用下逆时针转动，推动滚子27使连杆4向下运动，带动主轴5和杠杆10等整个传动系统作逆时针转动。
使绝缘拉杆16向上直线运动，动触头21以适当的速度和静触头22闭合，同时压缩触头簧9使其产生需要的接触行程，确保动静触头间产生所需压力，而拐臂6上的滚子与分闸掣子11在此位置顶住，使合闸保持，从而完成合闸过程。
242322212019181716151413121110987654321272625图1 操动机构工作原理示意图1.凸轮；2.合闸掣子；3.分闸簧；4.连杆；5.主轴；6.拐臂；7.拐臂；8.连杆；9.触头簧；10.杠杆；11.分闸掣子；12.油缓冲；13.轴销；14.螺栓；15.绝缘罩；16.绝缘杆；17.导电夹；18.软联接；19.下支座；20.灭弧室；21.动触头；22.静触头；23.上支座；24.螺栓；25.抬板；26.分闸脱扣抬板；27.滚子检查故障断路器，发现凸轮上的滚子27（轴承外套）脱落（如图2），导致合闸掣子2卡住，造成无法合闸。
SecoVac系列 VB2 Plus-12 真空断路器
VB2 Plus-12 T1250-50
12 1250 50 42 75 50 135 50 135
T2000-50
12 2000 50 42 75 50 135 50 135
T2500-50
12 2500 50 42 75 50 135 50 135
T3150-50
12 3150 50 42 75 50 135 50 135
T4000-50*
12 4000 50 42 75 50 135 50 135
分-180s-合分-180s-合分 (T60及以下：分-0.3s-合分-180s-合分) 30 274 30000 20~50 30~70 ≤2 ≤2 210、275 247、256 30 274 30000 20~50 30~70 ≤2 ≤2 275 308 30 274 30000 20~50 30~70 ≤2 ≤2 275 308 30 274 30000 20~50 30~70 ≤2 ≤2 275 308
分-0.3s-合分-180s-合分 30 274 30000 20~50 30~70 ≤2 ≤2 275 297 30 274 30000 20~50 30~70 ≤2 ≤2 275 297
4
产品型号 规格
额定电压 额定电流 额定频率 额定工频耐受电压（1分钟） 额定雷电冲击耐受电压（峰值） 额定短路开断电流 额定短路关合电流（峰值） 额定短时耐受电流（4秒） 额定峰值耐受电流 操作顺序 额定短路开断电流开断次数 电寿命试验次数（E2级） 机械寿命 分闸时间 合闸时间 触头合闸弹跳时间 三相触头合、分闸不同期性 相间中心距 重量 *强制风冷 次 次 次 ms ms ms ms mm kg 30 274 30000 20~50 30~70 ≤2 ≤2 210、275 247、256 kV A Hz kV kV kA kA kA kA
真空断路器VIBVIB
1、VIB-12/GC固封极柱式（侧装式）
2、VIB-12/GB固封极柱式（手车式）
VIB-12系列真空断路器车间一角
企业简介
企业机构：红申电气集团（意大利）控股有限公司
合资授权：意大利CK-COMPWOWER公司技术授权证书
IB----固封极柱式
12----12KV
VS1-12-----普通绝缘筒式真空断路器（中国技术）
VIB-12------固封极柱式真空断路器（意大利技术）
VIB-12系列选型表
结构形式：□手车式 □固定式 安装方式：□正装式 □侧装式 操作电压：□AC220V□DC220V
□AC110V□DC110V □标准配置：不带防跳、过流销售：上海红申电力科技有限公司、沈阳期沃高压电气有限公司
法人代表：刘惠君(华侨/大李楼人）
注册资本：人民币1.56亿
区域代理：温州乐清、济南、成都、珠海、郑州、海口、厦门、新乡、杭州
员工数量：21200人
主要市场：大陆;西欧;东南亚;
客户类型：国家电网公司、成套厂、大中型建筑工程
VIB-12真空断路器
主编：刘星旺
红申控股集团（中国）有限公司 2005年3月
红申集团注册产品VIB-12目录：
1、VIB-12固封极柱式真空断路器
2、VIB/C-12固封极柱式侧装式真空断路器
3、VS1-12/T普通绝缘筒式真空断路器
4、VS1-12/S普通绝缘筒式真空断路器
其中：V------真空断路器
所属行业：配电输电设备;开关;
产品信息：成套大类（高低压电器、成套设备、箱变）
AEG 全系列产品手册.pdf说明书
全系列产品手册德国现代工业的先驱全球电气技术的领导者AEG 于1887年在德国柏林成立，很多创造和发明来自于AEG ：•第一个长距离交流电力输配系统在德国运行•第一个三相电站-奥博斯普瑞发电站•第一条长途电气轨道在德国投入运行•第一台带温度控制及压缩机系统的电冰箱• 第一条高压直流HVDC 长距离输电线路贯穿整个非洲大陆•第一台鼠笼型转子异步电动机• 第一个128兆瓦蒸汽发电厂（1915），为当时世界最大容量机组•1938年首个以SF6为绝缘介质的专利•第一个序列化生产中压真空灭弧装置•第一台自由喷射式空气断路器•第一台环氧树脂浇注式干式变压器• 迄今世界最大的柴油发电机电源油路总路开关 德国制造 AEG Oil aircuit breakerType CO301-30/400 MOD自1937年建厂以来一直使用良好，92年新建变配电大楼后停止使用。
胜利矿（1926~2010）抚顺信和纱厂（1933~1992）上海中国驻德国大使蒋作宾参观AEG 工厂（1928）绵阳风洞群CRH 高铁车载电力保障ConocoPhillips 海上石油平台上海通用汽车工厂华星光电澳门威尼斯人酒店根植中国，源远流长目录12013914034121044226064329084534094637104738114849中压产品系列US3.0气体绝缘环网柜MAST 自动电源转换系统SecoVac 系列VL 真空断路器SecoVac 系列VB2 Plus 真空断路器SecoVac 系列VB2 Plus G-15发电机出口真空断路器SecoVac 系列iVB 智能真空断路器SecoVac 系列WCH 真空接触器SecoVac 系列CR193真空接触器低压产品系列MEAT 自动电源转换系统MEG 空气断路器M-PACT 空气断路器Record Plus TM 塑壳断路器Record C Plus 塑壳断路器Elfa 微型断路器AT10自动转换开关E9SPD 浪涌保护器工控产品系列AIC 低压变频器MC 电动机保护器AE 综合保护装置MS10智能仪表TDG 电力电容器FCR 滤波电抗器PFC 功率因数控制器EFC 可控硅投切开关ASW 有源电力滤波器AEG 全系列产品01产品概述产品特点US3.0全绝缘环网柜，适用于12~24kV 以下配电系统，以灵活多变的功能组合方式，为环网供电、双辐射供电、以及电缆馈电网络的工商业区和农村乡镇等供电负荷大、密度高的地区提供各种系统化解决方案。
某通用型号断路器手车式设备电气原理设计平面CAD图纸
AEG低压产品选型手册.pdf说明书
产品选型手册123德国现代工业的先驱全球电气技术的领导者AEG 于1887年在德国柏林成立，很多创造和发明来自于AEG ：• 第一个长距离交流电力输配系统在德国运行• 第一个三相电站 - 奥博斯普瑞发电站• 第一条长途电气轨道在德国投入运行• 第一台带温度控制及压缩机系统的电冰箱•第一条高压直流HVDC 长距离输电线路贯穿整个非洲大陆• 第一台鼠笼型转子异步电动机•第一条长距离交流电传输线路，使跨区域交流电的经济性利用成为可能• 第一台自由喷射式空气断路器• 第一台环氧树脂浇注式干式变压器• 迄今世界最大的柴油发电机•第一个128兆瓦蒸汽发电厂（1915），为当时世界最大容量机组• 第一个序列化生产中压真空灭弧装置•1938年首个以SF6为绝缘介质的专利电源油路总路开关德国制造AEG Oil aircuit breaker Type CO301-30/400 MOD自1937年建厂以来一直使用良好，92年新建变配电大楼后停止使用。
胜利矿（1926~2010）抚顺信和纱厂（1933~1992）上海中国驻德国大使蒋作宾参观AEG 工厂（1928）绵阳风洞群CRH 高铁车载电力保障ConocoPhillips 海上石油平台上海通用汽车工厂华星光电澳门威尼斯人酒店根植中国，源远流长022014230922172526低压产品选型EntelliGuard TM G 空气断路器M-PACT 空气断路器Record Plus TM 塑壳断路器Record C Plus 塑壳断路器中压产品选型SecoVac 12kV-24kV 固封真空断路器SecoVac VB-40.5固封真空断路器SecoVac 12kV iVB 智能固封真空断路器SecoVac VB2 Plus G 发电机出口断路器SecoVac CR193真空接触器主配电系统0102低压产品选型标准配置+举例抽出式断路器 4 极，In=1600A ，Icu=Ics = 85kA ，固定式断路器 3 极，In=3200A ，Icu=Ics=Icw = 65kA 断路器代码为：GG32N4注：欠压线圈-GUVT ，欠压脱扣延时模块-GTDM基本类型代码功能GT-E 带电流计E01LT, LTDB. ST, STDB02LT, LTDB. ST, STDB, GF, GFDB GE-S 带电流计和可选通讯功能S06LT, LTDB. ST, STDB, I07LT, LTDB. ST, STDB, I, GF, GFDB 09LT, LTDB. ST, STDB, I, GF, GFDB + Modbus 通讯协议GT-N带电参量测量和可选通讯功能N08LT, LTDB. ST, STDB, I10LT, LTDB. ST, STDB, I, GF, GFDB 11LT, LTDB. ST, STDB, I, GF, GFDB + ZSI on ST and GF + Modbus 通讯协议GT-H带电参量测量和继电器输入/输出和波形捕捉可选Modbus 或Profibus通讯功能H14LT+ (C+F), LTDB, ST, STDB.GF+EF, HI + Modbus 通讯协议15LT+ (C+F), LTDB, ST, STDB.GF+EF, HI + Profi bus 通讯协议固定式断路器1. 固定式断路器本体2. 电子脱扣器E 、S 、N 、H 型3. 附件 - 储能马达 - 合闸线圈 - 分励线圈 - 8NO+8NC 功率型辅助触点 - 电子脱扣器的外置电源 - 1CO 机械报警触点抽出式断路器1. 抽出式断路器本体及底座2. 电子脱扣器E 、S 、N 、H 型3. 附件 - 储能马达 - 合闸线圈 - 分励线圈 - 8NO+8NC 功率型辅助触点 - 电子脱扣器的外置电源 - 1CO 机械报警触点LT ： 过载长延时倍数LTDB ： 过载长延时时间ST ： 短路短延时倍数STDB ： 短路短延时时间I ： 短路瞬时倍数GF ： 接地故障倍数GFDB ： 接地故障延时时间ZSI ： 区域联锁保护EntelliGuard TM G 空气断路器03低压产品选型* Entelliguard TM G 系列断路器 R 、K 型 400-1600A 规格为同一种框架尺寸* Entelliguard TM G 系列断路器 S 、N 、H 型 400-2500A 规格为同一种框架尺寸* Entelliguard TM G 系列断路器 H 、N 、E 、M 型 400-4000A 规格为同一种框架尺寸（N 和H 型为2500-4000A)* Entelliguard TM G 系列断路器 G 、L 型 3200-6400A 规格为同一种框架尺寸框架1 从400-2500A框架T 从400-1600A框架2 从400-4000A框架3 从3200-6400AL 150KA M 100KAG 100KAM 100KA E 85KA H 85KAN 65KAR 50KAK 65KAS 50kA N 65kA H 85kAF 65KA低压产品选型EntelliGuard TM G空气断路器(1) 断路器的直流应用，需要特殊直流保护电子脱扣器(2) 采用水平后接线端子，开关柜需要更深的安装空间(3) 通用T型端子可以被旋转，适用于后水平及垂直接线端子(4) 对于1000V的应用，必须配相间隔板04低压产品选型低压产品选型(1) 断路器的直流应用，需要特殊直流保护电子脱扣器(2) 采用水平后接线端子，开关柜需要更深的安装空间(3) 通用T型端子可以被旋转，适用于后水平及垂直接线端子(4) 对于1000V的应用，必须配相间隔板EntelliGuard TM G空气断路器低压产品选型(4)GH 和GK 型（增强型热能型）只在抽出式垂直接线模式下可以使用。
VB2 presentation
¾系列性强，从25kA 到50kA。 ¾规格齐全、系列化、 小型化,适应不同客 户的需要。
VB2 –40kA（相距275mm） 额定电流3150A/2500A VB2 –25kA（相距210mm） 额定电流1250A/630A
Greater China
VB2断路器产品系列
¾总体布置相同 ¾传动系统相同 ¾绝大部分零部件通用 ¾系列性和经济性强结构
良好散热的结构
¾绝缘罩与绝缘擦板装配 留有足够空间。 ¾动触臂与导电体直接连 接,接触电阻小。 ¾散热条件非常好。断路 器通过了1.1倍温升。
Greater China
VB2断路器基本结构
¾VB2 小型化采用 增强绝缘型绝缘罩， 相距180mm。 ¾相比标准 VB2/31.5kA，高度 增加45mm。 ¾宽度增加50mm， 保证相间爬距达到 240mm
VB2-12真空断路器产品介绍
上海通用电气开关有限公司
Greater China
VB2断路器使用环境条件
该断路器是三相交流50Hz,额定电压为12kV的户内装置, 可供工矿企业、发电厂及变电站作电气设备控制和保护 之用,尤其适用于频繁操作的场所。 标准使用环境条件 ¾a. 周围空气温度 上限+40℃ 下限-25℃ ¾b. 海拔高度 1000m及以下 ¾c. 湿度 相对湿度 日平均值不大于95%, 月平均值不大于90% 饱和蒸汽压 日平均值不大于2.2×10-3MPa 月平均值不大于1.8×10-3MPa ¾无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动场所。 ¾地震烈度不超过8度。
VB2 –40kA（相距230mm） /额定电流1250A VB2 –40kA（相距275mm） /额定电流2000A
VB2 –31.5kA（相距180mm） /额定电流1250A
PV-12 中文手册(070602-C)
设备符合国家标准GB3906、行业标准DL/T404、国际标准IEC 62271-200。
技术参数
设备技术参数见表1：
表1
名称
额定电压
额定绝缘水平
1min额定短时工频耐受电压 额定雷电冲击耐受电压 (峰值)
额定频率
主母线额定电流
分支母线额定电流
额定短时耐受电流（4s）
额定峰值耐受电流
防护等级
单位 kV kV kV Hz A A kA kA
外形尺寸与重量
产品外形尺寸(见图1、表2)。
表2 25~50kA开关柜外形尺寸
高度尺寸(a)
mm
分支母线额定电流≤1250A
宽度尺寸(b)
1250A＜分支母线额定电流 ≤2000A
mm
分支母线额定电流>2000A
框架深度尺寸(c)
mm
* 电缆上进上出时，加200mm背柜。母排上进上出时，加350~500mm背柜。
体、蒸气或盐雾的污染。 f. 凝露和污秽运行下的严酷度：按GB3906中1级规定。
注：①相对湿度大于70%时应接通加热器，以防凝露。 ②制造厂按用户需要可提供海拔高度3000m及以下地区使用的产品。 ③当使用环境条件与上述不同时，应由用户与制造厂协商解决。
25~50kA 3.6,7.2,12
42 75 50 630,1250,1600,2000,2500,3150,4000 630,1250,1600,2000,2500,3150,4000(强制风冷) 25,31.5,40,50 63,80,125,135 外壳IP4X，断路器室门打开IP2X
4
压力释放装置
4
储运与安装
5
运输
5
VB2真空断路器(中文)资料
GE Consumer & Industrial - SJV
VB2真空断路器
GE Industrial
GE Consumer & Industrial - SJV
VB2真空断路器
GE Industrial
使用环境条件
正常使用条件
周围空气温度不高于+40℃，不低于-25℃（允许在-30℃时 储运）。 海拔高度不大于1000m。 空气相对湿度日平均值不大于95%,月平均值不大于90%； 饱和蒸汽压日平均值不大于 2.2 × 10-3MPa，月平均值不大 于1.8×10-3MPa。 地震裂度不超过8度。 无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动危险场所。
GE Consumer & Industrial - SJV
VB2真空断路器
GE Industrial
主要参数表（40kA及以下）
额定电压 额定电流 额定短路开断电流 额定短路关合电流 额定峰值耐受电流 额定短时耐受电流（4s） 额定短时工频耐受电压 （1min） 额定雷电冲击耐受电压 额定短路电流开断次数 机械寿命 kV A kA kA kA kA kV kV 次 次 25/31.50 63/80 63/80 25/31.50 42 75 30 30000 3.6/7.2/12 630/1250 1250/1600/2000/3150/4000 40 100 100 40
额定峰值耐受电流 额定短时耐受电流（4s）
额定短时工频耐受电压 （1min） 额定雷电冲击耐受电压 额定短路电流开断次数 机械寿命
kA kA
kV kV 次 次
125 40
42 75 30 20000
GE Consumer & Industrial - SJV
ABB微型断路器_S200系列
SH200
剩余电流动作保护装置（RCD）： ● GSH200 / GS201M、DS201（RCBOs） ● GDA200 / DDA200（RCD-BLOCKs） ● F200（RCCBs）
辅件及附件产品： ● 信号触头/辅助触头 ● 辅助触头 ● 底部安装辅助触头 ● 分励脱扣器 ● 欠电压脱扣器 ● 过电压脱扣器 ● 手动操作中性极 ● 电动操作机构 ● 自动重合装置 ● 机械联动装置 ● 汇流排 ● 机械位置锁
4）辅件及附件
4
辅...................................................................................................... 4/1
装配图..................................................................................................................... 4/3
无论是 S200 还是 F200 系列，均为特 殊快速卡装设计， 向上轻轻扳动便可 拆下，无需借助螺 丝刀方便折卸
不带台肩，操作空 间更大，提高布线 效率
上下均可连接电缆 和汇流排，并作为 进线端，而分断能 力不受影响
柱型提升端子提供误 接线保护功能，使接 线更简单和快捷
S200 系列产品已荣获多种国际认 证和批准，满足不同国家使用需 求，适用于世界各国市场，尤其适 用于 OEM 等客户。
型号说明.............................................................................................................. 2/1
EV12s 真空断路器 产品目录
灭弧 动静触头开有倾斜方向相同的斜槽，当电弧电流流过时，将产生较大的圆周 分量，会在触头间形成纵向磁场。在优化的纵向磁场的作用力下，磁场分布 更加均匀，并迅速将聚集电弧分散到整个触头表面，加大了热量的迅速散 失，另外，分散电弧有效利用触头面积，弱化电弧强度，大大减少了对触头 的损伤。在电弧电流自然过零时，电弧熄灭，同时残留的离子、电子和金属 蒸气在微秒级的时间内就可聚集或复合在触头表面或屏蔽罩上，触头间隙的 介质迅速由导体变为绝缘体，间隙中的绝缘强度得到彻底恢复，从而完成电 弧的熄灭。配合操作机构可靠动作，在更短的时间内拉开了触头距离，更加 速了绝缘强度的回复。
EV12s真空断路器选型指南.................................................. 8 产品结构 ............................................................... 8 型号说明 ............................................................... 10 EV12s手车式真空断路器简介 ...............................12 －电气参数 ...................................................... 13 －外形尺寸 ...................................................... 14 EV12s固定式真空断路器简介 ...............................15 －电气参数...................................................... 16 －外形尺寸 ...................................................... 17 EV12s真空断路器附件 .......................................... 18 －控制单元 ...................................................... 19 －指示单元及闭锁单元 .................................... 21
2017.10.13OVB-VBF户外真空断路器(产品说明
产品说明书
OVB-VBF户外真空断路器
2
OVB-VBF户外真空断路器
— 目录
03
产品概述
03
产品特性
03
应用范围
03
产品执行标准
03
产品使用条件
04
产品结构
05
断路器开断原理
06
技术参数
07
选型配置
08-09 安装示意图
10-11 电气原理图
产品概述
3
— 产品概述
产品特性 • C2-E2-M2-S2级断路器，根据国际、国内标准设计并
随着开断电流的不同，真空灭弧室的电弧有发散或收 缩两种类型。发散型电弧的特征是电弧扩散覆盖到触 头表面并平均分配热应力。在真空灭弧室的额定电流 范围内，电弧总是发散的。触头的烧蚀可以忽略不 计，因此额定电流开断次数可以非常高。
随着开断电流的升高（超过了额定值），根据霍尔效 应，发散型电弧有向收缩型电弧转变的趋势。电弧从 阳极开始收缩，随着电流的进一步增加，电弧的轮廓 将收缩得更锐利明显。在燃起电弧的区域中触头温度 将会升高，同时带来巨大的热应力。
作量
应用范围 • 配电网络 • 开合电容器组 • 需要频繁开断的场合 • 快速自动重合闸 • 开合空载变压器等控制和保护
产品执行标准
• GB 1984高压交流断路器 • GB/T 11022-1999高压开关设备和控制设备标准的共
用技术要求
• DL/T 402-1999高压交流断路器订货技术条件 • DL/T 403-2000 12~40.5 kV高压真空断路器订货技术
• 低压箱 • 低压箱为碳钢结构，表面喷漆 • 操作机构安装于低压箱内，通过连杆与三相极柱 连接
• 配置合分闸按钮/指示 • 配置除湿加热器 • 配置操作计数器 • 配置防跳继电器 • 配置辅助开关/接线
手车图纸说明
结束语
• 手车接线图涉及到我们设计室每一个电器工程师的工 作，因此此项工作需由我们大家共同努力将其完善， 如图纸中或此项说明中有任何问题或是任何需要补充 修改的地方，烦请大家及时通知我，以便我及时更正， 希望通过我们现在共同的努力能使今后的工作变得更 加愉快、轻松。谢谢大家的合作与支持！
高压开关柜手车接线图图纸说明
概述
• • • 图纸中所有手车所处状态均为手车处于运行位置，做原理图时需注意，相应的开闭点不要选错。 建议在做原理图时，将手车所处状态标于图纸中，以便用户看图方便。 所有断路器的S8、S9接点我司标准选用5常开接点，如有特殊要求，可改为其他形式，但注意相应计划和 接线需更改。 • • 所有非标手车的S8、S9接点均选用4常开1常闭的接点，注意计划和图纸需保持一致性。 KYN18的接触器手车中只能安装2组行程开关（1NO1NC),所以S8、S9需用继电器接点扩展，选用3常开1 常闭的继电器，相应计划需造在手车中。 • • KYN28的接触器手车中可以安装S8、S9接点，S8、S9接点均选用5常开接点。 KYN18的接触器手车联锁不可靠，为防止接触器联锁未到位便合闸，需在合闸回路串接一个行程开关接点， 即保证只有联锁到位后接触器方可合闸，注意在造手车计划时需增加一行程开关，在此点未形成标准之前， 请及时告知结构工程师。KYN28接触器手车不存在此问题。 • 接触器手车需在合闸回路串接一熔断器熔断用行程开关常闭点，即熔断器熔断后不允许合闸。
• •
2）标准配置只有一个防跳继电器KO，无双防跳继电器，如需要，需特殊说明。 3）厂家只行内部的线，插子上的线需要我们行。
3、VG1（ZN63B） 、 （ ） 1） VG1为我公司生产的断路器，现分交流操作和直流操作两种，直流操作时取消整流桥，交流操作 有整流桥，注意在相应的计划中增减。 2） 操作电源为110V和220V时，接线图有所不同，110V时，需将防跳继电器前电阻RO取消，否则断路器合不 上闸，具体见图纸。 3） 图中110V电源只列入无脱扣器、单防跳和无防跳2种情况，其他情况下如果遇到110V操作电源时，只需在 相应的220V操作电源情况下将防跳继电器前电阻RO取消即可。 4） 过流脱扣器非我公司标准，如需增加，需在相应计划中增添，具体几相可根据用户要求取舍。 5） 我公司标准防跳继电器只有1个，如需双防跳，只需增加此继电器的1个常闭接点，但我司无此线路板，如 需要，车间需手画。所以如无特殊要求，不需加此接点。 6） 6和16接点同VD4断路器，如有需要，可将其串接一断路器工作位置接点，否则，需按图接线。
WVB 真空断路器说明书word资料14页
WVB真空断路器用户使用说明书目录1 概述2 1-1 总则2 1-2 技术数据21-3 操作机构与闭锁电磁铁的数据31-4 正常环境条件32 结构原理4 2-1 主体结构42-2 操动机构42-2-1 储能42-2-2 合闸42-2-3 分闸42-3 联锁机构43 外形尺寸63-1 WVB-12抽出式断路器外形尺寸63-2 WVB-24抽出式断路器外形尺寸73-3 WVB-40.5抽出式断路器外形尺寸83-4 WVB-12固定式断路器外形尺寸83-5 动静触头啮合尺寸94 安装、调试与操作95 维护与保养96 运输与储存107 随机文件108 备品备件119 订货1210 内部接线131 概述1-1 总则WVB 型户内交流真空断路器(以下简称断路器)是由上海西屋公司生产，适用于12kV ～40.5kV 空气绝缘的户内开关设备元件。
WVB 断路器可作为电网设备，工矿企业动力设备的保护和控制单元。
WVB 断路器具有优越的性能，机械寿命高，额定短路电流开断次数不低于50次。
由于WVB 的特殊优越性，尤其适用于要求额定工作的频繁操作，或多次开断短路电流的场所。
在正常的使用条件下，它可以安全可靠的运行于相应电压等级的电网中，并只需很少的维护。
WVB 断路器符合以下标准： IEC62271-100:2001 IEC60694 GB1984-2003 DL/T 403-2000WVB 断路器可配置弹簧操动机构或永磁操动机构，本手册适用于采用弹簧操动机构的断路器。
kV2 额定雷电冲击耐受电压 75 1251855 额定电流A630 1250 1600 2000 2500 3150 4000 5000 1250 1600 2000 25001250 1600 2000 2500 315010 V2000ms23 主导电回路电阻 μΩ≤40(1600~2000A) ≤35(2500A 以2）当断路器运行电压低于额定电压时，这些数据与额定电压时相同；特殊情况下，要获得较高的参数，请与本公司协商； 3）特殊参数或使用场合请与本公司协商。
VB2真空断路器(中文)
Created by Li xiang dong Oct, 2008
VB2真空断路器
GE Industrial
VB2真空断路器
GE Consumer & Industrial - SJV
VB2真空断路器
概述
GE Industrial
GE工业系统精心设计制造的VB2系列断路器是三相
GE Consumer & Industrial - SJV
VB2真空断路器
GE Industrial
GE Consumer & Industrial - SJV
VB2真空断路器
GE Industrial
使用环境条件
➢正常使用条件
❖周围空气温度不高于+40℃，不低于-25℃（允许在-30℃时 储运）。
GE Consumer & Industrial - SJV
VB2真空断路器
VB2底盘小车
GE Industrial
GE Consumer & Industrial - SJV
VB2真空断路器
VB2合闸模拟
GE Industrial
GE Consumer & Industrial - SJV
VB2真空断路器
交流50Hz，额定电压12kV的户内装置，可供工矿企业、 发电厂及变电站作电气设备控制和保护之用,尤其适用 于频繁操作的场所。产品符合国家标准GB 1984（等效 于IEC 62271-100），行业标准DL/T 403；断路器在开 关柜内的安装形式既可以是固定式，又可以是安装于小 车上的可抽出式。是高压供配电系统控制和保护的最佳 选择。
VB2真空断路器
VB2 Plus-12中文样本
12
12
12
12
12
1250
2000
2500
3150
4000
50
50
50
50
50
42
42
42
42
42
75
75
75
75
75
50
50
50
50
50
135
135
135
135
135
50
50
50
50
50
135
135
135
135
135
分-180s-合分-180s-合分 (T60及以下：分-0.3s-合分-180s-合分)
Rated voltage(Ur) 额定电流
Rated normal current(Ir) 额定频率
Rated frequency 额 定 雷 电 冲 击 耐 压 (峰值)
Rated lightning impulse withstand voltage(Up) 额定短路开断电流 Rated short-circuit breaking current(Isc) 额定短时耐受电流 Rated short time withstand current (4s)
产品特点
真空开断
• 真空灭弧室采用世界先进的小型化、高性能灭弧室制造技 术;
• 触头用铜铬合金材料, 真空灭弧室真空度高; • 采用纵向旋转磁场灭弧，开断性能稳定; • 单台断路器完成满容量短路电流开断30次和额定短路开断
274次（E2）; • 平均截流值小于3A;
单模块化机构
• 单模块化机构，电气连接使用插接方式； • 通用化机构设计，标准化程度高； • 操动机构装拆方便，便于维护； • 机构凸轮直接驱动主轴，减少了中间环节，效率高，降低
abb微型断路器s204m-k2
标题：abb微型断路器s204m-k2
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。
ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。
二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。
从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Adapt to Creation and Changes o be Responsible for Society We are full of confidence, abide by business integrity, 上海
广
电电气集团公司所属
的
上海B B C 广电电气有限公司生产的Z S G -12铠装式金属封闭开关设备系由澳大利亚B B C 电气有限公司开发和提供技术转让的先进的中压开关设备。
它适
用于3－12KV三相交流50赫兹电力系统，用于接受和分配电能并对电路实行控制保护及监测。
Z S G -12采用中置式结构，由进口优质敷铝锌钢板弯制后用螺栓栓结而成, 并在数控柔性生产加工线上加工生产，除
具有与国际同类产品相同的结构、技术参数、制造技术外，为更好的满足国内运行的实际情况，产品还加大了空气绝缘净距，提高了外接电缆头高度，是目前国内档次最高的铠装式开关柜。
Z S G -12结构先进合理，断路器可配置澳大利亚B B C 公司生产的e V B -12真空断路器，以及美国G E 公司生产的V B 2真空断路器，也可以配置国产的V S 1真空断路器，构成各
种变配电系统。
同时还通过配置澳大利亚A G E 公司生产的V C R 193真空接触器，构成F +C 电机启动控制回路，适合各种大中型中压电动机和小型变压器，具有极广的适用范围。
配置接触器与断路器的方案柜体结构一致，使用相同，可构成完美的组合。
断路器和接触器性能优 良，运行可靠，触头材料为 优质铜铬合金，采用纵向旋 转磁场灭弧，性能可靠，工 艺先进。
e V B -12断路器在澳大
利亚设计生产，技术先进，
最高额定电流可达4000A ，
最高开断电流可达50k A ，
稳定可靠，是发电厂和大中型配电站的理想选择。
Z S G -12铠装式金属封闭式开关设备是技
术先进、性能稳定、结构合理、使用方便、安
全可靠的配电设备．已在发电、变电、机场码
头、钢铁、石化、轻工以及宾馆，广场及大型
建筑中广泛使用。
前 言01
03
02IEC60298 《额定电压1kV以上52kV以下交流金属封闭开关设备和控制设备》
GB3906 《3~35kV交流金属封闭开关设备》
GB/T11022 《高压开关设备通用技术条件》
GB311.2 《高电压试验技术》
DL/T404 《户内交流高压开关柜订货技术条件》
GB/T15166.2 《交流高压限流式熔断器》
GB14808 《交流高压接触器》
GB7116 《真空型电动机综合起动器》
a. 环境温度：周围空气温度不超过40℃，且在24小时内测得的平均值不超过35℃，最低周围
空气温度为-15℃。
b.环境湿度：在24小时内测得的相对湿度的平均值不超过95%；在24小时内测得的水蒸气压力
的平均值不超过2.2KPa；月相对湿度平均值不超过90%；月水蒸气压力平均值不超过1.8KPa。
c．海拔不超过1000米。
d.地震烈度不超过8度。
e.周围空气没有明显的受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或烟雾的污染。
f.凝露和污秽运行下的严酷度：按GB3906中II级规定。
注：①相对湿度大于70%时应接通加热器，用以防凝露。
②当用于海拔高于1000米的地区，必须与厂家协商采取必要的加强绝缘措施。
③当其他使用条件不能满足要求时，应由用户与制造厂协商解决。
引用标准
正常的使用环境条件
05
04
07
06
JN15接地开关技术参数
ZSG-12开关柜由柜体和可抽出部件两大部分组成。
柜体的外壳和各功能单元的隔板均采用优质覆铝锌钢板组成。
其基本框架经多层折弯增加强度后用紧固件栓接，柜体包括基本框架和安装在该框架上的前门、顶盖、侧板和后盖板。
其内部的元件布置见附图。
开关柜的外壳防护等级为IP4X，断路器室门打开时的防护等级为IP2X。
开关柜装有可抽出真空断路器手车或真空接触器手车，或者根据情况安装固定式负荷开关。
开关柜可安装成双重排列，即安装成面对面或背靠背双排排列。
由于开关柜的安装与调试均在正面进行，所以开关柜也可以靠墙安装，既节省占地面积也提高了开关柜
的安全性与安装上的灵活性。
手车采用中置式锁定结构，避免了落地式收车因柜底盘不平造成车柜主回路隔离插头配合不到位而引起的一系列弊病。
同时也提高了一次电缆连接的高度，方便了用户的施工和维修。
ZSG-12型进线或出线柜基本结构剖面图
隔离小室
A.母线室
B.断路器室B.低压室
C.电缆室1.压力释放板2.主母线3.分支母线4.隔离触头装置5.一次触头盒6.电流互感器7.接地开关8.电缆密封终端9.氧化锌避雷器
10.主接地线母线
11.端子板12.二次插头
13.活门
14.真空断路器
15.接地开关操作机构
16.丝杆机构
17.底板
结构特点
09
08 可抽出部分是中压开关柜中的最主要器件。
ZSG-12开关柜可配用澳大利亚BBC公司生产的eVB-12真空断路器，或者美国GE公司生产的VB2真空断路器，以及澳大利亚AGE公司生产的VCR193真空接触器。
eVB-12断路器是为实现真空器件小型化，高可靠，免维护而全新设计的产品，通过全球采购的优质零部件，在澳大利亚墨尔本BBC工厂装配调试而成。
eVB-12断路器可选配弹簧操
作机构或者永磁操作机构，采用全
封闭绝缘设计，高性能真空管和超
小型模块化操作机构，具有高可靠
性、高安全性和免维护的特点。
VB2断路器是美国GE公司的最
新产品，具有参数指标高，性能先
进可靠的特点。
VB2断路器配置弹簧操作机构，选用高性能真空管，可以满足苛刻
的使用要求。
同时，ZSG-12开关柜通过配用澳洲AGE公司生产的VCR193真空接触器，以及限流型熔断器，可构成熔断器-接触器组合电器（F+C），广泛用于各种高压电动机的控制、启动和保护。
VCR193真空接触器可选配电保持或机械保持操作机构，具有操作寿命长、频繁操作高可靠性的特点。
根据可抽出部分的具体用途，该部分还有电压互感器手车、隔离手车、计量手车等。
包括断路器和F+C回路在内的各种手车高度和深度尺寸统一，相同的手车可完全互换。
各项极柱上安装的一次触臂上均带弹簧触头。
手车在柜内有隔离/试验位置、工作位置，每一个位置均设有定位装置。
确保了手车处于以上特定位置时才允许进行相应的操作。
移动手车必须满足联锁条件，使手车在移动之前必须先将断路器分闸。
可抽出部分 柜体的前中部为手车室，室内安装特定的手车导轨，供手车在导轨内滑行与工作。
手车可以在断开／试验位置、工作位置之间移动。
在手车室的后壁上装有隔离触头盒以及用金属制成的可上下移动的防护活门。
手车从试验位置移至工作位置过程中活门可自动打开，动触头可以顺利地插入静触头座，使动静触头接通。
当手车移至试验位置时，防护活门下降遮盖静触头，使静触头被隔离，
可保障操作人员不会触及带电体。
手车应在开关柜的门关闭的情况下操作，通过门上的视察窗可以看到手车所处的
位置，同时也能看到断路器面板上的合分按钮和ON ／
OFF位
置指示器及弹簧储能和释放状况指示器。
柜体的后下部为电缆室，室内可安装电流互感器、接地开关，也能安装避雷器，必要时，还可以
在电缆室中设置避雷器或电压互感器手车。
当将后盖板移开后，施工人员能从后面进入开关柜内安装
电缆；当将手车和水平隔板移开后，施工人员能从正面进入开关柜内安装电缆。
在电缆室内设有电缆连接导体，可以同时并接1~3根电缆。
电缆室的底板为开缝可拆卸的非导磁材料盖板，并配置了电缆固定夹及变径密封圈，以确保现场施工方便，并与电缆沟隔离。
此外，在手车室和电缆室内，各装有板式保安型电加热器，用以防止环境湿度升高时产生凝露。
低压室位于开关柜的前上部。
低压室前门可以安装保护测量仪表、操作开关、按钮和信号灯、信号继电器等二次设备。
在低压室的侧板上，留有小母线穿越孔位以便施工。
柜体的后上部为主母线室，母线从一个开关柜可引至另一个开关柜，在母线穿越开关柜时，用隔板和套管给予固定和支撑，同时也起到了限制事故蔓延到相邻柜的作用。
分支母线通过螺栓连接于主母线和静触头盒。
当用户和工程特殊需要时，全部母线可用热缩绝缘套管覆盖，母线搭接处也可用绝缘罩覆盖。
手车室母线室电缆室低压室澳洲BBC公司eVB-12断路器
美国GE公司VB2真空断路器澳洲AGE公司VCR193真空接触器
整台ZSG-12开关柜采用金属结构，全部金属结构通过接地母线进行可靠接地。
开关柜排列就
位后，应可靠连接柜与柜之间的接地母线，在开关柜内部连接所有需要接地的引线，并将基
19
18
ZSG-12(KYN28) 一次主结线方案
21
20。
