Wincc添加opc
WINCC OPC服务器配置
WINCC OPC服务器配置1、简介本文档提供了WinCC OPC服务器配置的详细步骤和说明。
通过本文档，您将学习如何正确配置WinCC OPC服务器以便与其他系统进行数据交互。
2、准备工作在开始配置WinCC OPC服务器之前，您需要完成以下准备工作：- 安装并配置WinCC系统- 确保计算机连接了目标设备（如PLC、SCADA等）- 了解所需的OPC服务器和其相关参数3、配置WinCC OPC服务器以下章节将逐步指导您完成WinCC OPC服务器的配置。
3.1 安装OPC服务器首先，您需要安装所需的OPC服务器。
请按照提供的安装向导进行操作，并确保服务器成功安装并运行。
3.2 配置OPC服务器连接接下来，您需要配置WinCC与已安装的OPC服务器之间的连接。
3.2.1 打开WinCC配置工具打开WinCC配置工具，导航到“通信”选项卡。
3.2.2 添加OPC服务器在“通信”选项卡下，找到“OPC服务器”选项。
“添加”按钮，然后输入您安装的OPC服务器的名称和地质。
3.2.3 配置OPC服务器连接在添加完OPC服务器后，选择该服务器并“配置”按钮。
在弹出的窗口中，您可以输入OPC服务器的详细信息（如用户名、密码等）以进行连接配置。
3.2.4 测试连接完成上述步骤后，您可以“测试连接”按钮来验证WinCC与OPC服务器之间的连接是否成功建立。
4、数据交互配置一旦WinCC与OPC服务器连接成功，您可以开始配置数据交互设置。
4.1 添加数据源在WinCC配置工具中，导航到“通信”选项卡下的“OPC服务器”选项。
选择您已配置的OPC服务器，并“添加数据源”按钮。
输入数据源的名称和其它相关参数。
4.2 配置数据项在数据源下创建并配置数据项。
您可以指定数据项的名称、地质和数据类型等。
4.3 配置标签（Tags）将数据项与标签相关联。
通过为标签指定名称和属性，您可以更好地管理和组织数据项。
5、附件本文档涉及的附件如下：- 示例配置截图（见附件A）- WinCC安装手册（见附件B）附件A: 示例配置截图（示例：jpg）附件B: WinCC安装手册（wincc_manual：pdf）6、法律名词及注释本文档所涉及的法律名词及其注释如下：- OPC（OLE for Process Control）：用于实现不同自动化设备间互联互通的标准。
WINCC OPC服务器配置
WINCC OPC服务器配置WINCC OPC服务器配置⒈简介本文档描述了如何配置WINCC OPC服务器，以实现与其他设备进行数据通信。
WINCC OPC服务器是一种软件服务，通过使用OPC （OLE for Process Control）协议，允许不同厂商生产的设备和系统进行通信。
本文档详细介绍了WINCC OPC服务器的配置过程，并提供了相关步骤和说明。
⒉准备工作在开始配置WINCC OPC服务器之前，需要进行以下准备工作：⑴确保WINCC软件已正确安装并配置。
⑵确保需要与WINCC OPC服务器通信的设备已正确安装并连接。
⒊WINCC OPC服务器配置步骤根据以下步骤进行WINCC OPC服务器的配置：⑴打开WINCC配置工具。
⑵在配置工具中，选择OPC服务器配置选项。
⑶“添加服务器”按钮，添加新的OPC服务器。
⑷在弹出的对话框中，输入服务器的名称和描述信息，并选择通信协议（如OPC DA、OPC HDA等）。
⑸配置OPC服务器的连接属性，包括远程主机名、端口号等。
⑹确定配置信息并保存。
⒋配置设备通信配置设备通信是实现与WINCC OPC服务器通信的关键步骤。
根据实际设备的类型和要求，选择适合的通信方式，并按照以下步骤进行配置：⑴打开WINCC配置工具。
⑵在配置工具中，选择设备通信配置选项。
⑶选择要配置的设备，并根据设备提供的通信协议和参数进行配置。
⑷确定配置信息并保存。
⒌测试通信配置完成后，需要测试与WINCC OPC服务器的通信是否正常。
按照以下步骤进行测试：⑴打开WINCC配置工具。
⑵在配置工具中，选择测试工具选项。
⑶选择要测试的设备或OPC服务器。
⑷执行测试命令并查看测试结果。
⒍附件本文档涉及的附件包括：- WINCC软件安装文件- WINCC配置工具使用手册- 设备通信协议文档⒎法律名词及注释在本文档中涉及的法律名词及其注释如下：- OPC（OLE for Process Control）：一种基于标准化协议的工业自动化通信技术，用于实现设备间的数据交换和通信。
WINCC7.3和1200如何建立OPC通讯
WINCC7.3和1200如何建立OPC通讯OPC之前，需要花费很多时间使用软件应用程序控制不同供应商的硬件。
存在多种不同的系统和协议；用户必须为每一家供应商和每一种协议订购特殊的软件，才能存取具体的接口和驱动程序。
因此，用户程序取决于供应商、协议或系统。
而OPC具有统一和非专有的软件接口，在自动化工程中具有强大的数据交换功能。
OPC（OLE for Process Control）是嵌入式过程控制标准，规范以OLE/DCOM为技术基础，是用于服务器/客户机连接的统一而开放的接口标准和技术规范。
OLE是微软为Windows系统、应用程序间的数据交换而开发的技术，是Object Linking and Embedding 的缩写。
OPC从数据来源提供数据并以标准方式将数据传输至任何客户机应用程序的机制。
供应商现在能够开发一种可重新使用、高度优化的服务器，与数据来源通信，并保持从数据来源/设备有效地存取数据的机制。
为服务器提供OPC接口允许任何客户机存取设备。
OPC将数据来源提供的数据以标准方式传输至任何客户机应用程序。
OPC（用于进程控制的OLE）是一种开放式系统接口标准，可允许在自动化/PLC应用、现场设备和基于PC 的应用程序（例如HMI或办公室应用程序）之间进行简单的标准化数据交换。
定义工业环境中各种不同应用程序的信息交换，它工作于应用程序的下方。
您可以在PC机上监控、调用和处理可编程控制器的数据和事件。
服务器与客户机的概念OPC数据项是OPC服务器与数据来源的连接，所有与OPC数据项的读写存取均通过包含OPC项目的OPC群组目标进行。
同一个OPC项目可包含在几个群组中。
当某个变量被查询时，对应的数值会从最新进程数据中获取并被返回，这些数值可以是传感器、控制参数、状态信息或网络连接状态的数值。
OPC的结构由3类对象组成：服务器、组和数据项。
OPC服务器：提供数据的OPC元件被称为OPC服务器。
在WINCC中建立OPC连接
工控ww人w.生 2、在弹出对话框中选取 OPC. Tag Management中出现了 OPC服务选项；
工控人w.生 11、在 Address 中点击 Select，Item Name 填写所在 OPC 服务器上的变量名称，这个一定要与实际相符，然后点 w 击 OK 保存，这样我们在 WINNCC 中就建好了一个连接 OPC 服务器通讯的 Tag，WinnCC 画面与此 Tag 连接就 w 可以实时显示 OPC 传送过来的数值了；
工控ww人w.生 7、在新建的 OPC连接上右击，点击 New Group，新建一个变量组；
工控ww人w.生 8、命名变量组的名字为 COM1；
工控ww人w.生 9、在新建的变量组中右击，点击 New Tag，新建一个 Tag；
工控ww人w.生 10、在弹出的对话框中，设定 Tag 的参数，Name 自行设定，DataType 设为 16 位无符号数；
工控ww人w.生 4、右击 OPC 下的 OPC Group，点击 New Driver Connection，建立与 OPC 服务器连接；
5、给 OPC 连接命名；
工控ww人w.生
工控人w.生 6、在命名框后点击 Properties，在弹出的对话框中设定 OPC 服务器的名称与所在的电脑名，这两个一定要正 ww 确，填写好后可以点击 Test Server 进行测试看是否连通；

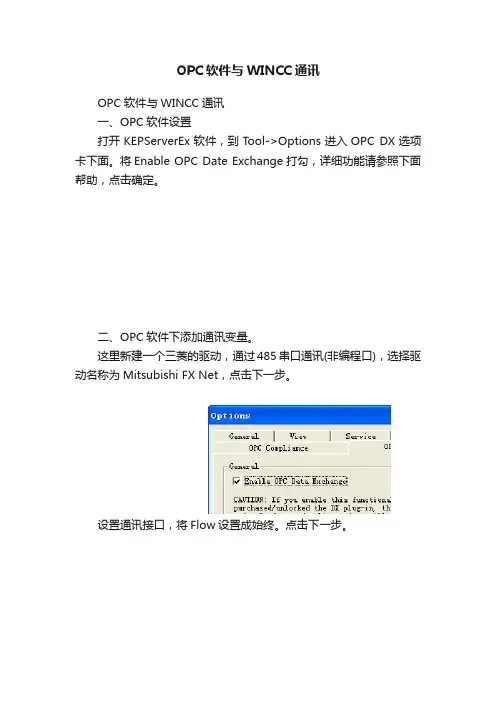

OPC软件与WINCC通讯
OPC软件与WINCC通讯OPC软件与WINCC通讯一、OPC软件设置打开KEPServerEx软件，到Tool->Options进入OPC DX选项卡下面。
将Enable OPC Date Exchange打勾，详细功能请参照下面帮助，点击确定。
二、OPC软件下添加通讯变量。
这里新建一个三菱的驱动，通过485串口通讯(非编程口)，选择驱动名称为Mitsubishi FX Net，点击下一步。
设置通讯接口，将Flow设置成始终。
点击下一步。
三菱的协议数据位为7位，这个要注意。
下面为默认。
再点击完成。
然后点击新建驱动。
选择PLC型号为FX3U，点击下一步。
设置PLC地址。
关于三菱里面的PLC地址与通讯参数设置请参照三菱PLC 帮助，与KEPServerEx帮助。
以下是KEPServerEx软件帮助。
KEPServerEx软件支持的PLC型号与通讯协议。
需要在三菱PLC中选择格式一，和校验。
下面全部选择默认参数。
点击完成。
在PLC1上点右键新建变量或者变量组。
如果变量很多推荐使用变量组功能，这里就不再演示，这里直接新建变量了。
填写变量名，变量地址，注释，变量类型，还有读写权限。
点击确定。
此时新建变量已完成。
三、OPC软件与PLC通讯测试点击工具栏中的OPC进行测试。
到FX3U.PLC1下监控变量的值。
后面有质量是Bad，还是Good，说明是已建立通讯还是通讯失败。
另外软件下面也有相关信息这个报警说明我的COM1已被使用。
如果WINCC需要监控OPC软件与PLC是否连接成功，可以监控FX3U.PLC1._System中的Error变量的值，如果是TRUE说明通讯失败。
四、WINCC建立连接在变量管理上点击右键，选择添加新的驱动程序。
选择OPC.chn。
WINCC 7.0以后软件中集成的Modbus TCPIP驱动。
这样是WINCC应用更方便。
在OPC Groups上点击右键选择系统参数，此时WINCC开始查询电脑中的OPC 服务器。

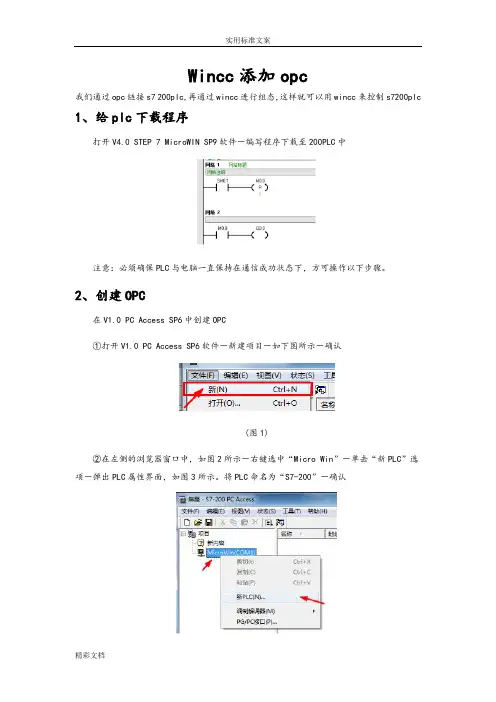

Wincc添加opc
Wincc添加opc
我们通过opc链接s7 200plc,再通过wincc进行组态，这样就可以用wincc来控制s7200plc 1、给plc下载程序
打开V4.0 STEP 7 MicroWIN SP9软件－编写程序下载至200PLC中
注意：必须确保PLC与电脑一直保持在通信成功状态下，方可操作以下步骤。
2、创建OPC
在V1.0 PC Access SP6中创建OPC
①打开V1.0 PC Access SP6软件－新建项目－如下图所示－确认
(图1)
②在左侧的浏览器窗口中，如图2所示－右键选中“Micro Win”－单击“新PLC”选项－弹出PLC属性界面，如图3所示。
将PLC命名为“S7-200”－确认
(图2)
(图3)
③新建变量：在左侧的浏览器中右键点击“S7-200”－新－项目，如图4所示。
弹出项目属性，如图5所示，输入“名称”（M00）－在“地址”输入M0.0－确认。
(图4)
(图5)
④保存OPC。
单击工具栏中的“保存”按钮，命名为”S7-200”－单击“保存”。
（注意：必须保存OPC变量项目）
⑤选中M0.0变量－单击“在测试客户机中增加当前项目”－单击“测试客户机状态”，所图6所示。
(图6)
观看窗口下侧“测试客户机”的变量，质量是否“好”，如果质量为“好”，则说明OPC已经和S7-200的PLC通信连接成功，如图7
(图7)
3、在wincc中添加opc
新建Wincc项目：
在运行Wincc系统画面窗口中鼠标单击“启动按钮”观看S7-200PLC的Q0.0指示灯被点亮。
END。
WinCC中OPC配置步骤
OPC服务器配置(1). copy all these files to your windows system directory. For example:copy c:\winnt\system32copy c:\winnt\system32copy c:\winnt\system32copy c:\winnt\system32copy c:\winnt\system32copy c:\winnt\system32(2). install the proxy dllsREGSVR32REGSVR32REGSVR32REGSVR32Windows XP下OPC服务器DCOM的配置：(1).在局域网中创建工作组(2).服务器的配置运行对话框中输入dcomcnfg控制台根目录->组建服务->计算机->我的电脑->右键属性配置。
常规->选中在此计算机上启用分布式COM,默认身份验证级别为连接。
默认协议->DCOM协议->面向连接的TCP/IPCOM安全->访问权限->编辑限制->访问权限->编辑限制->增加Everyone用户，并选中所有的“允许”。
COM安全->访问权限->编辑限制->访问权限->编辑默认值->增加Everyone用户，并选中所有的“允许”。
COM安全->启动和激活权限->编辑限制->启动权限->安全限制->增加Everyone用户，并选中所有的“允许”。
COM安全->访问权限->编辑限制->启动权限-默认安全性->增加Everyone用户，并选中所有的“允许”。
(3).OPC服务器配置控制台根目录->组建服务->计算机->我的电脑->DCOM配置->可以看到opcEnum和OPCServer1,分别进行配置。
winccopc通讯实例
winccopc通讯实例WinCC OPC通讯实例：实时数据传输和监控WinCC（Windows Control Center）是西门子公司开发的一款用于工业自动化监控和数据处理的软件平台。
而OPC（OLE for Process Control）是一种用于通信的标准，它允许不同厂商的设备和系统之间进行无缝的数据交换。
在本文中，将详细介绍如何使用WinCC和OPC实现实时数据传输和监控。
第一步：安装和配置WinCC首先，在计算机上安装WinCC软件。
确保所使用的版本与OPC服务器兼容。
安装完成后，打开WinCC软件，创建一个新的项目。
在项目设置中，配置好与OPC服务器通讯的相关参数，包括OPC服务器的IP地址和端口号。
第二步：创建OPC通讯标签在WinCC软件中，可以通过标签的方式对要监控的数据进行定义和组织。
打开WinCC软件的标签编辑器，并创建一个新的标签组。
在标签组中，添加需要监控的变量，并设置其类型、描述、OPC服务器的路径和通讯地址等参数。
第三步：配置OPC服务器为了使WinCC与OPC服务器进行通讯，需要在OPC服务器上进行相应的配置。
打开OPC服务器的配置界面，创建一个新的数据组，并将之前在WinCC中定义的标签与该数据组关联。
在数据组中，设置标签的更新频率和通讯方式等参数。
确保OPC服务器的地址与WinCC中配置的地址相一致。
第四步：编写WinCC监控界面在WinCC软件中，可以创建自定义的监控界面来显示和处理所监控的数据。
打开WinCC的界面编辑器，创建一个新的界面。
在界面中添加相应的图形元素，如文本框、图表和按钮等，用于显示和操作数据。
使用WinCC提供的功能，可以将之前设置的标签与界面中的图形元素进行关联。
在界面编辑器中选中一个图形元素，设置其属性为与标签关联，如当标签值发生变化时更新该图形元素。
第五步：运行监控系统在所有配置和设置完成后，可以通过点击WinCC软件中的“运行”按钮来启动监控系统。
WINCC_OPC服务器配置
两台WinCC之间OPC通讯方法（WinＸP)ＯPＣ客户端1、登陆计算机名及密码要与服务器端(ＯPCＳｅrｖｅｒ）一致.a) 如：用户名:aｄministrator密码:１2342、OＰC客户端要与服务器端处于同一个网络。
a) 如:ＯＰCServer IP：192、１68、0、１０0ｂ）如:OＰＣlient IＰ:192、16８、0、１01３、关闭Ｗindows防火墙或者在弹出Ｗinｄｏｗ安全警报Ｌｏaｄeｒfor ＷiｎＣCｄatamage中选择解除阻止．或4、运行DＣNFG、EＸＥa)在弹出得组件服务右击我得电脑—〉选择属性-＞选择安全b)c）在访问权限中选择编辑限制d) AＮOＮＭOUS LOGON组中选中远程访问。
５、剩下得就就是在WｉnＣＣ创建客户端项目。
效果如图：6、OPＣ服务器端1、登陆计算机名及密码要与服务器端（OPCClienｔ）一致。
ａ）如:用户名:adminiｓtraｔor密码:123４2、OPC客户端要与服务器端处于同一个网络。
b) 如:OＰCServｅｒＩP:１92、168、０、100c）如：OPClienｔIP:192、１68、0、１0１３、关闭Winｄｏｗｓ防火墙或者在弹出Wｉndｏｗ安全警报Loadｅｒfｏr WinCC da ｔａmagｅ中选择解除阻止。
或4、运行DＣNFG、EXEd) 在弹出得组件服务右击我得电脑-＞选择属性—>选择安全ｅ)ｆ）在访问权限中选择编辑限制g）AＮONＭOUS LOGON组中选中远程访问。
5、打开Ｄ配置。
如图:a）b)选择OPCＥnum与ＯPＣSeｒver、WinCC项.c)d)点击右键选择属性e)f)点击安全添加Ｅｖeryone用户-〉允许完全控制。
g)６、剩下得就就是在WｉｎＣＣ创建服务器端项目。
效果如图:OPＣ服务器配置（１)、copｙａｌl tｈｅｓe yｏu windows systｅｍｄirｅｃｔory、For exaｍple:Copy oｐcｐrｏxy、dlｌc：\ｗinnｔ\system32Cｏpy opｃn_ps、dｌｌc:＼winnt\systｅm3２Copｙｏpｃ_aeps、ｄll c：\ｗiｎnt\syｓtｅm32Copy opchaｄ_ps、dlｌc：\wｉnnt\syｓtｅm32Ｃｏpｙaprxdist、ｅｘｅc:\winnｔ\system３2Copｙopcenmu、eｘe c：\winｎt\ｓｙsteｍ32（2）、insｔａｌl tｈe pｒoｘy ｄllsREＧSVR32 ｏpcproｘｙ、dlｌREGＳVR３2 opcn_ps、ｄｌlREＧSVR32 opc_aeps、dlｌRＥGSVR３２opchda_pｓ、dｌlWindｏwｓXP下ＯＰC服务器D得配置:（1)在局域网中创建工作组(2)服务器得配置组态王通过网络ＯPC通讯时Ｄ配置说明文档1、概述组态王具有网络OPC功能，组态王与组态王之间可以通过网络以ＯPＣ方式进行通讯,同样其她ＯＰCclienｔ/OPCsｅｒver也可以通过网络与组态王之间以OＰC方式进行通讯。
WINCC_OPC服务器配置
两台WinCC之间 OPC通讯方法（WinXP）OPC客户端1、登陆计算机名及密码要与服务器端（OPCServer）一致。
a) 如：用户名：administrator密码：12342、OPC客户端要与服务器端处于同一个网络。
a) 如：OPCServer IP：192.168.0.100b) 如：OPClient IP：192.168.0.1013、关闭Windows防火墙或者在弹出Window安全警报Loader for WinCC datamage中选择解除阻止。
或4、运行DCOMCNFG.EXEa) 在弹出的组件服务右击我的电脑->选择属性->选择COM安全b)c) 在访问权限中选择编辑限制d) ANONMOUS LOGON组中选中远程访问。
5、剩下的就是在WinCC创建客户端项目。
效果如图：6、OPC服务器端1、登陆计算机名及密码要与服务器端（OPCClient）一致。
a) 如：用户名：administrator密码：12342、OPC客户端要与服务器端处于同一个网络。
b) 如：OPCServer IP：192.168.0.100c) 如：OPClient IP：192.168.0.1013、关闭Windows防火墙或者在弹出Window安全警报Loader for WinCC datamage中选择解除阻止。
或4、运行DCOMCNFG.EXEd) 在弹出的组件服务右击我的电脑->选择属性->选择COM安全e)f) 在访问权限中选择编辑限制g) ANONMOUS LOGON组中选中远程访问。
5、打开DCOM配置。
如图：a）b）选择OPCEnum和OPCServer.WinCC项。
c）d）点击右键选择属性e）f）点击安全添加Everyone用户->允许完全控制。
6、剩下的就是在WinCC创建服务器端项目。
效果如图：OPC服务器配置（1）.copy all these file to you windows system directory.For example: Copy opcproxy.dll c:\winnt\system32Copy opccomn_ps.dll c:\winnt\system32Copy opc_aeps.dll c:\winnt\system32Copy opchad_ps.dll c:\winnt\system32Copy aprxdist.exe c:\winnt\system32Copy opcenmu.exe c:\winnt\system32（2）.install the proxy dllsREGSVR32 opcproxy.dllREGSVR32 opccomn_ps.dllREGSVR32 opc_aeps.dllREGSVR32 opchda_ps.dllWindows XP下OPC服务器DCOM的配置：（1）在局域网中创建工作组（2）服务器的配置组态王通过网络OPC通讯时DCOM配置说明文档1、概述组态王具有网络OPC功能，组态王与组态王之间可以通过网络以OPC方式进行通讯，同样其他OPCclient/OPCserver也可以通过网络与组态王之间以OPC方式进行通讯。
WINCC与WINCC上位机之间OPC通讯DCOM配置详细说明
WINCC与WINCC上位机之间OPC通讯DCOM配置
1．修改两台电脑的用户名和密码，需要完全一致，本人致电过西门子客服，客服说可以不一致，但是需要更加复杂的电脑配置，没有那个金刚钻，咱们也不揽那个瓷器活，老老实实设置成一样的用户名密码就妥了；
2．关闭Windows防火墙；
3．配置DCOM
3-1.开始---dcomcnfg---进入组件服务
3-2.计算机---我的电脑---属性---默认属性设置如下
3-3.我的电脑---属性---COM安全---访问权限---编辑限制
3-4．我的电脑---属性---COM安全---启动和激活权限---编辑限制4-1.OPCEnum属性
4-2.OPCEnum属性---安全---启动和激活权限---自定义---编辑
4-3．OPCEnum属性---安全---访问权限---自定义---编辑
4-4. OPCEnum属性---安全---配置权限---自定义---编辑
5-1.OPCServer.Wincc属性
5-2 .OPCServer.Wincc属性---安全---启动和激活权限---自定义---编辑
5-3 .OPCServer.Wincc属性---安全---访问权限---自定义---编辑
5-4 .OPCServer.Wincc属性---安全---配置权限---自定义---编辑。
wincc OPC通道
1.2 支持的WinCC数据类型的概述
下面是对WinCC OPC DA客户机和WinCC OPC DA服务器所支持的数据类型的概述： • 二进制变量 • 有符号8位数 • 无符号8位数 • 有符号16位数 • 无符号16位数 • 有符号32位数 • 无符号32位数 • 浮点数32位IEEE 754 • 浮点数64位IEEE 754 • 文本变量8位字符集 • 文本变量16位字符集 • 原始数据类型 • 结构类型 • 文本参考
连接检查
WinCC OPC-DA客户机中集成了三种用于连接监视的机制。这使得在网络出错或OPC DA服务器出现故障的情况下可以采取最佳的可行性措施。
如果对DCOM激活的处理时间超出5秒的警告值，变量被分配值“寻址错误”。如果处 理时间段超出10秒的取消值，到OPCDA服务器的连接被中断。这显示在WinCC项目管理器的“连接状态”对话框中。
要求
为使用OPC条目管理器实现组态，必须满足下列要求：
• 在OPC DA服务器上，必须组态变量。
• 如果要将WinCC用作OPC服务器，必须启动WinCCOPC服务器的WinCC项目。如果不是这样，OPC条目管理器不能访问WinCC OPC服务器。
• 必须可以通过IP地址或HTTP访问OPC服务器的计算机。
3.1.2
不用OPC条目管理器访问WinCC变量 ................................ 28
＾OPC￣宥祇
在线帮助的发行版"
i
目录
04.04
＾OPC￣宥祇
ii
在线帮助的发行版"
04.04
WinCC通道“OPC”
1 WinCC通道“OPC”
引言
WinCC可以用作OPC服务器和OPC客户机。“OPC”通道是WinCC的OPC客户机应用程序 。 OPC通讯驱动程序可用作OPC-DA客户机和OPC-XML客户机。 下列OPC组件是自动安装： • OPC通讯驱动程序 • OPC条目管理器
LK与WINCC通过OPC通讯设置
LK系列PLC与WINCC通讯设置一、设置LK系列PLC的OPC Server：在设置OPC Server之前，要进行程序下载。
1、在PLC程序中，要连接的变量一定要使用变量名进行声明。
2、下载PLC程序时，一定要下载符号表。
点击“工程——选项”后弹出对话框，将选中选项的“下载符号表”打勾。
程序按如上设置进行下载后，进行LK的OPC Server设置。
3、在OPC Server中进行通道添加，在-$-ROOT-$-处鼠标点击右键，选择添加通道。
4、在对话框里，点击“下一步”。
通道名随意改，多个通道名不要重复。
在此使用默认。
5、进行通讯协议的选择。
只有一个选项，选上即可。
选择后点击“下一步”。
6、使用默认参数即可，点击“完成”。
7、在新添加的通道上点击鼠标右键，选择“添加设备”进行设备的添加。
8、添加设备，设备名随意改，有多个设备时不要重复。
在此使用默认，点击“下一步”。
9、使用默认值即可，点击“下一步”。
10、根据CPU和网络类型进行CPU的IP地址配置。
冗余设备可以选择双机单网，如下图：11、随意改，或使用默认即可。
点击下一步。
12、点击“完成”设备添加完成。
13、展开设备，在右侧标签框里点击右键选择“添加标签”进行标签添加。
14、进行标签名和地址等参数的填写。
标签名：OPC标签的名字，随意写，和其他标签名不要重复。
标签地址：标签变量在PLC中的地址，命名规则为“程序名.变量名”。
如第一张图中的shuju1变量，在主程序PLC_PRG中，所以地址内写“PLC_PRG.shuju1”。
如果变量是在全局变量中，则接写“.变量名”，如“.shuju5”访问类型：设定变量的类型是读，写还是读写。
数据类型：对数据类型进行选择，和PLC定义的一样就行了。
标签描述：进行简要说明。
如下图：以此类推将所有的变量都建立完。
建立完成后点击“操作——运行”运行OPC Server，连接上后会有建立变量的当前数据。
如果再WINCC中找不到和利时LK系列PLC的服务器，则需要提换新的LK中新的OPC Server文件夹并注册，请联系和利时自动化驱动技术有限公司。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
W i n c c添加o p c 我们通过opc链接s7 200plc,再通过wincc进行组态，这样就可以用wincc来控制s7200plc
1、给plc下载程序
打开 STEP 7 MicroWIN SP9软件－编写程序下载至200PLC中
注意：必须确保PLC与电脑一直保持在通信成功状态下，方可操作以下步骤。
2、创建OPC
在 PC Access SP6中创建OPC
①打开 PC Access SP6软件－新建项目－如下图所示－确认
(图1)
②在左侧的浏览器窗口中，如图2所示－右键选中“Micro Win”－单击“新PLC”选项－弹出PLC 属性界面，如图3所示。
将PLC命名为“S7-200”－确认
(图2)
(图3)
③新建变量：在左侧的浏览器中右键点击“S7-200”－新－项目，如图4所示。
弹出项目属性，如图5所示，输入“名称”（M00）－在“地址”输入－确认。
(图4)
(图5)
④保存OPC。
单击工具栏中的“保存”按钮，命名为”S7-200”－单击“保存”。
（注意：必须保存OPC变量项目）
⑤选中变量－单击“在测试客户机中增加当前项目”?－单击“测试客户机状态”，所图6所示。
(图6)
观看窗口下侧“测试客户机”的变量，质量是否“好”，如果质量为“好”，则说明OPC已经和S7-200的PLC通信连接成功，如图7
(图7)
3、在wincc中添加opc
新建Wincc项目：
在运行Wincc系统画面窗口中鼠标单击“启动按钮”观看S7-200PLC的指示灯被点亮。
END。
