ofdm信号时域表达式和频域表达式以及仿真
ofdm信号时域表达式和频域表达式以及仿真OFDM信号（正交频分复用信号）是一种在无线通信系统中广泛使用的调制技术。
它通过将高速数据流分成多个低速数据流，并在频域上将这些数据流正交地传输以提高频谱利用率。
OFDM信号的时域表达式可以通过逆离散傅里叶变换（IDFT）得到。
假设OFDM信号的符号数为N，子载波数为M（M=N），每个子载波的频域信号为X(k)，则OFDM信号的时域表达式可以表示为：x(n) = ∑[X(k) * e^(j2πkn/N)]，n=0,1,2,...,N-1其中，k表示子载波的索引，n表示离散时间。
以上式子表示了OFDM信号在时域上的波形。
OFDM信号的频域表达式可以通过离散傅里叶变换（DFT）得到。
将上述时域表达式进行傅里叶变换，可以得到OFDM信号的频域表达式：X(k) = (1/N) * ∑[x(n) * e^(-j2πkn/N)]，k=0,1,2,...,N-1其中，X(k)表示OFDM信号在频域上的谱。
可以看出，OFDM信号在频域上是将子载波的频域信号叠加得到的。
为了更好地理解OFDM信号的时域和频域特性，可以通过仿真来展示。
以下是一个OFDM信号的时域和频域仿真示例。
假设OFDM系统的参数为：子载波数量N=64，子载波间隔为Δf=15kHz，采样率为Fs=1MHz，每个子载波的符号数目为K=48。
首先生成一个长度为K=48的复数信号，表示OFDM信号的频域信号。
然后将这个频域信号通过逆离散傅里叶变换（IDFT）转换为时域信号。
得到的时域信号为长度为N=64的序列。
接着，对时域信号进行离散傅里叶变换（DFT），得到OFDM信号的频域表达式。
通过将频域信号的幅度谱和相位谱分别绘制出来，可以观察到不同子载波的频域特性以及信号的总体频谱分布。
最后，可以绘制OFDM信号的时域波形，通过观察时域波形的幅度、波形间的间隔等特征，评估OFDM信号的性能。
通过以上仿真，可以更好地理解OFDM信号的时域和频域特性。
正交频分复用技术的优势与不足
正交频分复用技术的优势与不足正交频分复用技术（Orthogonal Frequency Division Multiplexing，简称OFDM）是一种多载波调制技术，可以在有限的频谱上传输更多的数据。
OFDM技术在无线通信领域得到了广泛的应用，如Wi-Fi、4G和5G等。
它的优势是显而易见的，但同时也存在一些不足之处。
本文将从多个角度对OFDM技术的优劣进行全面评估。
1. 优势（1）高效利用频谱资源OFDM技术能够将频谱分成若干个子载波，每个子载波可传输少量数据，但所有子载波叠加在一起，总的数据传输量却是非常可观的。
这种频谱的高效利用，使得OFDM技术能够在有限的频谱范围内实现更高的数据传输速率。
（2）抗多径衰落在无线通信中，多径效应是一个常见的问题，会导致信号衰落和失真。
由于OFDM技术将原始信号分成多个子载波进行传输，因此即使某些子载波受到了多径效应的影响，其他子载波仍然可以正常传输数据，从而提高了信号的抗多径衰落能力。
（3）易于实现和解调OFDM技术的调制和解调过程相对简单，能够利用快速傅里叶变换（FFT）和逆快速傅里叶变换（IFFT）实现高效的信号调制和解调，这使得OFDM技术在实际应用中更加容易实现和部署。
2. 不足（1）对频率同步要求高由于OFDM技术使用了大量的子载波进行数据传输，对于接收端来说，需要对这些子载波的频率进行精确的同步，如果同步出现偏差，就会导致子载波之间相互干扰，从而降低了系统性能。
（2）对射频前端性能要求高在实际应用环境中，OFDM技术对射频前端的性能要求较高，尤其是对动态范围和线性度等参数的要求。
如果射频前端的性能无法满足要求，就会导致信号失真和误码率增加。
（3）容易受到窄带干扰由于OFDM技术对频谱进行了高度分割，因此在频谱内出现窄带干扰时，往往会影响多个子载波，从而导致整个系统性能下降。
总结OFDM技术作为一种高效的多载波调制技术，在无线通信领域有着广泛的应用前景，但同时也存在一些不足。
3.6正交频分复用技术全解
图2-66 多载波系统的基本结构
在单载波系统中，一次衰落或者干扰就可以导 致整个传输链路失效，但是在多载波系统中，某一 时刻只会有少部分的子信道会受到深衰落或干扰的 影响，因此多载波系统具有较高的传输能力以及抗 衰落和干扰能力。

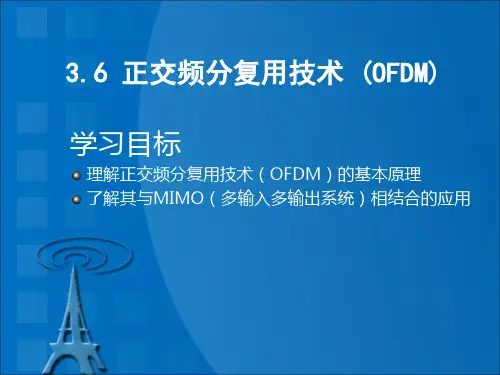

3.6 正交频分复用技术 (OFDM)
学习目标
理解正交频分复用技术（OFDM）的基本原理 了解其与MIMO（多输入多输出系统）相结合的应用
多载波调制
多载波传输系统
多载波传输首先把一个高速的数据流分解为若 干个低速的子数据流（这样每个子数据流将具有低 得多的比特速率），然后，每个子数据流经过调制
（符号匹配）和滤波（波形形成g(t)），去调制相
分布式系统将分配给一个用户的子载波分散到整个带 宽，从而获得频率分集增益。但这种方式下信道估计 较为复杂，也无法采用频域调度。设计中应根据实际 情况在上述两种方式中灵活进行选择。
在未来的宽带无线通信中，存在两个最严峻的挑战 ：多径衰落信道和带宽效率。因此，802.11n计划采 用MIMO与OFDM相结合，使传输速率成倍提高。 这是因为，OFDM通过将频率选择性多径衰落信道在 频域内转换为平坦信道，减小了多径衰落的影响；而 MIMO技术能够在空间中产生独立的并行信道同时传 输多路数据流，这样就有效地提高了系统的传输速率 ，即在不增加系统带宽的情况下增加频谱效率。因此 ，OFDM和MIMO相结合，就能达到两种效果：一 种是实现很高的传输速率，另一种是通过分集实现很 强的可靠性。
实现框图如图3-31和图3-32所示。用DFT和 IDFT实现的OFDM系统，大大降低了系统的复杂 度，减小了系统成本，为OFDM的广泛应用奠定 了基础。
正交频分复用技术_通信原理（第3版）_[共3页]
![正交频分复用技术_通信原理（第3版）_[共3页]](https://img.taocdn.com/s3/m/c7e1392c770bf78a64295499.png)
234通信原理（第3版）抗干扰能力优于16PSK。

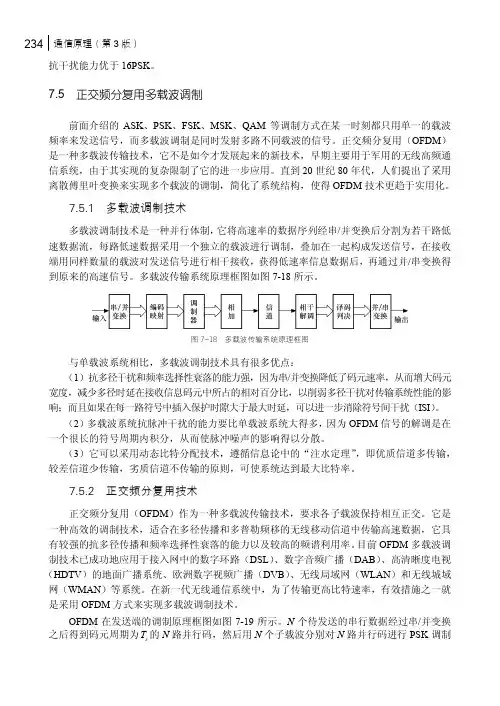

7.5 正交频分复用多载波调制前面介绍的ASK、PSK、FSK、MSK、QAM等调制方式在某一时刻都只用单一的载波频率来发送信号，而多载波调制是同时发射多路不同载波的信号。

正交频分复用（OFDM）是一种多载波传输技术，它不是如今才发展起来的新技术，早期主要用于军用的无线高频通信系统，由于其实现的复杂限制了它的进一步应用。
直到20世纪80年代，人们提出了采用离散傅里叶变换来实现多个载波的调制，简化了系统结构，使得OFDM技术更趋于实用化。
7.5.1 多载波调制技术多载波调制技术是一种并行体制，它将高速率的数据序列经串/并变换后分割为若干路低速数据流，每路低速数据采用一个独立的载波进行调制，叠加在一起构成发送信号，在接收端用同样数量的载波对发送信号进行相干接收，获得低速率信息数据后，再通过并/串变换得到原来的高速信号。
多载波传输系统原理框图如图7-18所示。
图7-18 多载波传输系统原理框图与单载波系统相比，多载波调制技术具有很多优点：（1）抗多径干扰和频率选择性衰落的能力强，因为串/并变换降低了码元速率，从而增大码元宽度，减少多径时延在接收信息码元中所占的相对百分比，以削弱多径干扰对传输系统性能的影响；而且如果在每一路符号中插入保护时隙大于最大时延，可以进一步消除符号间干扰（ISI）。
（2）多载波系统抗脉冲干扰的能力要比单载波系统大得多，因为OFDM信号的解调是在一个很长的符号周期内积分，从而使脉冲噪声的影响得以分散。
（3）它可以采用动态比特分配技术，遵循信息论中的“注水定理”，即优质信道多传输，较差信道少传输，劣质信道不传输的原则，可使系统达到最大比特率。
7.5.2 正交频分复用技术正交频分复用（OFDM）作为一种多载波传输技术，要求各子载波保持相互正交。
它是一种高效的调制技术，适合在多径传播和多普勒频移的无线移动信道中传输高速数据，它具有较强的抗多径传播和频率选择性衰落的能力以及较高的频谱利用率。
