声波探测技术和地质雷达检测
地质雷达法与声波法在挡墙质量无损检测中的应用
目前? 挡土墙质量检测多采用传统的检验方 法 ? 即开孔或开槽取样检测 ? 该方法不仅效率低 \ 代表性差 \ 偶然性大 ? 而且会破坏衬砌和墙体的整 体性 O 因此 ? 人们一直在寻找一种高效 \ 全面 \ 快 速的检测方法 ? 使这些病害能够提前得到治理 O 目 前 ? 声波和地质雷达技术在浆砌片石挡墙质量无损 检测试验工作中? 由于其具有分辨率高\ 图像直 观 \ 对场地条件要求低等优点 ? 在工程勘察与工程 检测领域中已得到越来越广泛的应用 O 性差异的界面是使用探地雷达技术的前提条件和基 础 O 由于挡墙是由块石和砂浆垒砌而成 ? 具有一定 的孔状结构 ? 是固体 \ 液体 \ 气体的混合体 ? 因此 不同材质垒块间的接触面 \ 同一材质砌块内部的不 连续面 \ 片石与砂浆层之间的接触面 \ 墙体与空气 之间的接触面 \ 墙体与回填之间的分界面 \ 围岩内 部的裂缝面和节理面等都是良好的雷达波反射界 面 ? 所有这些都为雷达和声波检测准备了条件 O 地质雷达对挡墙的检测是通过主机天线向地下 (或挡墙内 > 发射频率为数百兆赫的电磁波 ? 当电磁 波遇到不同媒质的界面时便会发生反射 ? 反射波返 回地表面 ? 被接收天线所接收 ( 发射与接收可为同 一天线 > 的一个过程 O 在此过程中 ? 雷达主机记录 下电 磁 波从 发 射到 接 收 的双 程 旅行 时 间 ! ? 而 电 磁

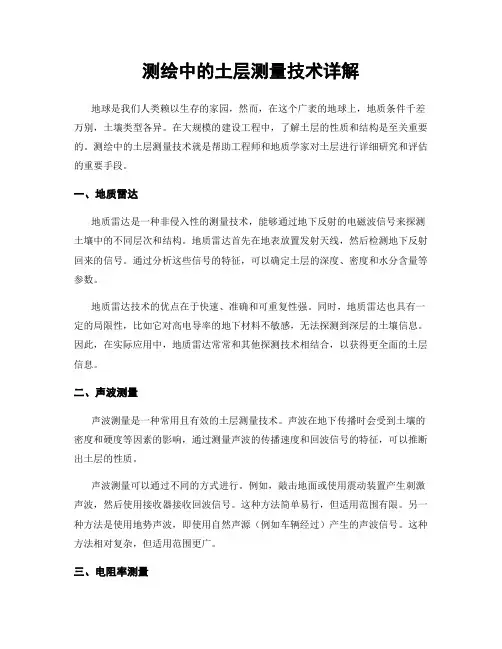

测绘中的土层测量技术详解
测绘中的土层测量技术详解地球是我们人类赖以生存的家园，然而，在这个广袤的地球上，地质条件千差万别，土壤类型各异。
在大规模的建设工程中，了解土层的性质和结构是至关重要的。
测绘中的土层测量技术就是帮助工程师和地质学家对土层进行详细研究和评估的重要手段。
一、地质雷达地质雷达是一种非侵入性的测量技术，能够通过地下反射的电磁波信号来探测土壤中的不同层次和结构。
地质雷达首先在地表放置发射天线，然后检测地下反射回来的信号。
通过分析这些信号的特征，可以确定土层的深度、密度和水分含量等参数。
地质雷达技术的优点在于快速、准确和可重复性强。
同时，地质雷达也具有一定的局限性，比如它对高电导率的地下材料不敏感，无法探测到深层的土壤信息。
因此，在实际应用中，地质雷达常常和其他探测技术相结合，以获得更全面的土层信息。
二、声波测量声波测量是一种常用且有效的土层测量技术。
声波在地下传播时会受到土壤的密度和硬度等因素的影响，通过测量声波的传播速度和回波信号的特征，可以推断出土层的性质。
声波测量可以通过不同的方式进行。
例如，敲击地面或使用震动装置产生刺激声波，然后使用接收器接收回波信号。
这种方法简单易行，但适用范围有限。
另一种方法是使用地势声波，即使用自然声源（例如车辆经过）产生的声波信号。
这种方法相对复杂，但适用范围更广。
三、电阻率测量电阻率测量是一种基于电学原理的土层测量技术。
土壤的电阻率与其含水量和矿物成分密切相关，通过测量土壤的电阻率变化，可以推断出土层的含水量和盐分等信息。
电阻率测量通常使用电极插入地下的方式进行。
电极将电流引入土壤中，然后测量电势差，通过计算电阻率可以得到土层的相关参数。
这种方法具有非侵入性、操作简单和数据处理方便等优点，因此在土层测量中得到广泛应用。
四、激光测距激光测距是一种基于光学原理的土层测量技术。
通过激光器发射的激光束和接收器接收到的反射信号，可以测量土层的厚度和表面形貌等参数。
激光测距技术一直以来都是测绘领域中的重要工具。
声波探测技术和地质雷达检测
sin VP0
P2
VP2
精品课件
2、声波的传播规律
考虑垂直入射，θ1 =0 则S1=S2=0
反射系数： nP1 2V2 1V1 P0 2V2 1V1
透射系数： TP2 21V1 P0 2V2 1V1
波阻抗：介质密度
P0
与波速之积。
声波反射条件：
界面上下介质的波阻抗 之差；波阻抗差越大， 反射越强；
精品课件
2、声波的传播规律
二、声波的反射、透射和折射来自斯奈尔定律： sin1sin2sirn 1sirn 2
VP1 VP2 Vs1 Vs2
S1
P0
γ1
P1
θ
θ1
精品课件
γ2 θ2 P2
S2
2、声波的传播规律
二、声波的反射、透射和折射
入射角和折射角的关系
sin VP1 sin 2 VP2
P0
临界角
问题：波阻抗差为零时，如何？精品课件
波阻抗
S1
γ1 θ1
P1
1 V1
2 V2
γ2 θ2 P2
S2
3、声波探测技术
1 声波的利用：波速、振幅、频率、波形等；目前利 用最多的是波速，特别是纵波波速。
2 弹性参数：
Vp
2G
E(1) (1)1(2)
Vs
G
E
2(1)
V R0 .81 7 1 .122 (1 E )0 .81 7 1 .12 V s
精品课件
3、声波探测技术
影响岩体（石）波速的主要因素：
(1)岩石越致密，岩体声速越高。波速公式中，波速与
密度成反比，但密度增高，弹性模量将有大幅度的增高， 因而波速也将越高。
地质雷达检测

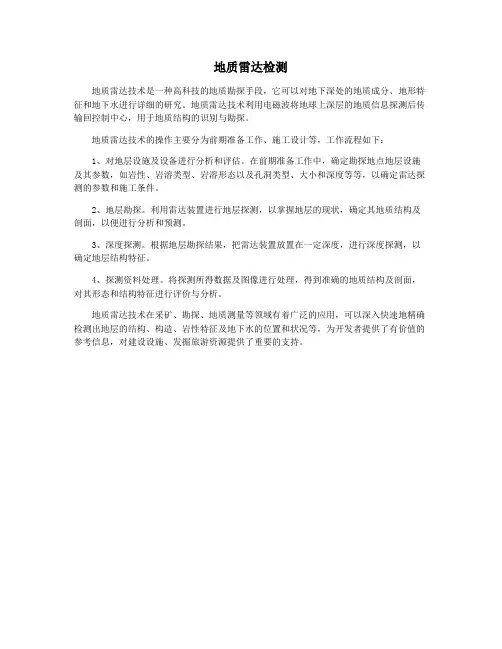

地质雷达检测
地质雷达技术是一种高科技的地质勘探手段，它可以对地下深处的地质成分、地形特征和地下水进行详细的研究。
地质雷达技术利用电磁波将地球上深层的地质信息探测后传输回控制中心，用于地质结构的识别与勘探。
地质雷达技术的操作主要分为前期准备工作、施工设计等，工作流程如下：
1、对地层设施及设备进行分析和评估。
在前期准备工作中，确定勘探地点地层设施及其参数，如岩性、岩溶类型、岩溶形态以及孔洞类型、大小和深度等等，以确定雷达探测的参数和施工条件。
2、地层勘探。
利用雷达装置进行地层探测，以掌握地层的现状，确定其地质结构及剖面，以便进行分析和预测。
3、深度探测。
根据地层勘探结果，把雷达装置放置在一定深度，进行深度探测，以确定地层结构特征。
4、探测资料处理。
将探测所得数据及图像进行处理，得到准确的地质结构及剖面，对其形态和结构特征进行评价与分析。
地质雷达技术在采矿、勘探、地质测量等领域有着广泛的应用，可以深入快速地精确检测出地层的结构、构造、岩性特征及地下水的位置和状况等，为开发者提供了有价值的参考信息，对建设设施、发掘旅游资源提供了重要的支持。

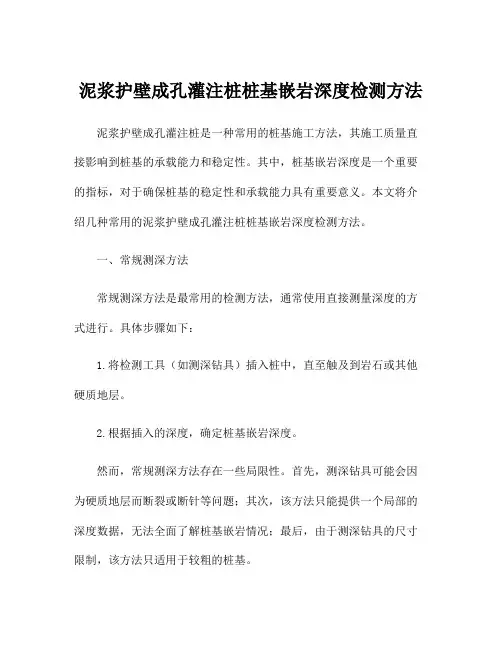

泥浆护壁成孔灌注桩桩基嵌岩深度检测方法
泥浆护壁成孔灌注桩桩基嵌岩深度检测方法泥浆护壁成孔灌注桩是一种常用的桩基施工方法，其施工质量直接影响到桩基的承载能力和稳定性。
其中，桩基嵌岩深度是一个重要的指标，对于确保桩基的稳定性和承载能力具有重要意义。
本文将介绍几种常用的泥浆护壁成孔灌注桩桩基嵌岩深度检测方法。
一、常规测深方法常规测深方法是最常用的检测方法，通常使用直接测量深度的方式进行。
具体步骤如下：1.将检测工具（如测深钻具）插入桩中，直至触及到岩石或其他硬质地层。
2.根据插入的深度，确定桩基嵌岩深度。
然而，常规测深方法存在一些局限性。
首先，测深钻具可能会因为硬质地层而断裂或断针等问题；其次，该方法只能提供一个局部的深度数据，无法全面了解桩基嵌岩情况；最后，由于测深钻具的尺寸限制，该方法只适用于较粗的桩基。
二、声波检测方法声波检测方法是一种非侵入性的检测方法，通过测量声波在不同地层中传播的时间和速度来推算出桩基嵌岩深度。
具体步骤如下：1.在桩顶或桩侧面安装发射器，向地下发射声波。
2.接收由地下传播回来的声波信号，并计算传播时间和速度。
3.根据声波传播时间和速度的关系，推算出桩基嵌岩深度。
声波检测方法具有非侵入性、高效、可全面探测的优势，但也存在一些限制。
首先，该方法对地下介质的要求较高，如地下介质的均质性、岩石类型和密度等都会对检测结果产生影响；其次，由于声波传播受到地下介质的干扰，其测深精度可能会受到一定限制。
三、电阻率法电阻率法是一种基于地下电阻率变化来检测桩基嵌岩深度的方法。
具体步骤如下：1.在桩基附近埋设电极，形成一个电流通路。
2.测量电阻率随深度的变化曲线，通过电阻率的变化判断桩基嵌岩深度。
电阻率法可以提供连续的测量结果，并且可以区分不同的地层。
但是，该方法对地下介质的要求较高，如地下介质的导电性和均质性对检测结果产生较大影响。
四、地质雷达法地质雷达法是一种非侵入性的地下探测方法，通过测量地下介质对雷达波的散射和反射，推断桩基嵌岩深度。
无损检测技术在城市地下管网检测
无损检测技术在城市地下管网检测无损检测技术在城市地下管网检测中的应用，是现代城市管理与维护中的关键技术之一。
随着城市化进程的加速，地下管网作为城市基础设施的“生命线”，其安全性和可靠性直接关系到城市运行的稳定和居民生活的质量。
而无损检测技术以其不破坏被检对象结构完整性的特点，在确保城市地下管网系统正常运行的同时，能够高效准确地发现并评估潜在问题，对于预防事故、延长管网寿命、降低维修成本具有重要意义。
以下是无损检测技术在城市地下管网检测中的六个关键应用点。
一、管道内部状况的可视化检测采用如闭路电视(CCTV)检测、管道机器人等无损检测技术，能够深入到地下管道内部进行高清视频拍摄，直观展示管道内壁状况，包括裂缝、腐蚀、沉积物堆积、异物堵塞等情况。
这些信息对于制定维护计划、评估修复策略至关重要，确保了检测过程既不会中断服务也不会对管网造成额外损害。
二、声纳检测与定位在水流较大或能见度低的复杂环境下，声纳检测技术成为首选。
通过发射声波并接收反射信号，可以生成管道截面形状、淤积物分布的三维图像，精确测定管径变化、检测潜在的结构缺陷。
结合GPS定位系统，还能准确标定缺陷位置，便于后续维修作业的快速定位与执行。
三、电磁检测与地质雷达电磁检测技术，尤其是地质雷达（GPR），利用高频电磁脉冲穿透地面，对地下管线进行探测，能够非侵入性地确定地下管网的走向、深度及是否存在异常。
这对于规划新的施工项目避免损坏既有管网，以及查找未记录或遗忘的老旧管道具有极高的实用价值。
同时，通过对回波信号的分析，还能评估土壤条件，预测可能的侵蚀风险。
四、超声波检测与泄漏定位超声波检测技术适用于检测地下水管的微小泄漏和评估管壁厚度。
通过发送超声波并分析返回的信号变化，可以准确识别水下泄漏点，甚至在泄漏初期就能被发现，大大减少了水资源的浪费和防止了因泄漏引发的地面塌陷等严重后果。
此外，超声波还可以用于评估材料的疲劳程度，预警潜在的破裂风险。
地下管线探测方法
地下管线探测方法地下管线探测是一项重要的工程技术，可用于寻找和定位城市中埋藏的各种地下管线，如自来水管道、燃气管道、通信管道等。
在进行地下管线探测时，需要采用多种方法和技术，以确保准确、高效地完成任务。
以下将介绍一些常用的地下管线探测方法。
1.电磁感应法电磁感应法是一种常用的地下管线探测方法，它利用电磁场的变化来检测地下管线。
在进行探测时，可以使用金属探测器或地质雷达等设备，将电磁波辐射到地下，通过接收返回的电磁信号来确定管线的存在和位置。
这种方法适用于埋深较浅的管线探测，但对于非金属管线的探测效果较差。
2.地下雷达法地下雷达法是一种利用电磁波检测地下管线的方法。
该方法通过向地下发射高频电磁波，然后接收并分析回波信号，以确定地下管线的位置和特征。
地下雷达法可以探测到各种类型的管线，包括金属和非金属管线。
然而，由于电磁波的传播受到地下介质的影响，该方法在复杂地质环境中的探测效果不一定理想。
3.地磁法地磁法是一种通过测量地磁场的变化来确定地下管线的方法。
在地下管线中通过电流时，会在周围产生磁场。
地磁法利用这种变化来检测和定位地下管线。
该方法适用于金属管道的探测，但对于非金属管道的探测效果较差。
4.声波法声波法是一种利用声波进行地下管线探测的方法。
该方法通过在地下发送声波脉冲，并通过接收返回的声波信号来确定管线的位置。
声波法可以有效地探测到水管道等流体输送管线，但在杂音较大的环境中的探测效果可能受到影响。
5.地面雷达法地面雷达法是一种利用声波探测地下管线的方法。
该方法通过向地下发射声波脉冲，然后接收并分析回波信号，以确定地下管线的存在和位置。
地面雷达法适用于各种类型的管线探测，包括金属和非金属管线。
然而，由于声波在不同介质中的传播特性不同，地下管线的埋深和材料可能会对探测效果造成一定影响。
以上是一些常用的地下管线探测方法。
在实际应用中，根据探测目标和环境条件的不同，可以选择合适的探测方法或结合多种方法进行探测。
声波探测技术和地质雷达检测
2、声波的传播规律
二、声波的反射、透射和折射
斯奈尔定律： sin1sin2sirn 1sirn2
VP1 VP2 Vs1 Vs2
P0
γ1
θ
θ1
S1 P1
γ2 θ2 P2
S2
2、声波的传播规律
二、声波的反射、透射和折射
入射角和折射角的关系
sin VP1 sin 2 VP2
临界角
sin VP0 VP2
发射天线
接收天线
直达波
目标体 反射波
4.方法原理
• 超高频电磁波（10MHz－5000MHz） • 由于地下介质往往具有不同的物理特性，如介质的介电
性、导电性及导磁性差异，因而对电磁波具有不同的波 阻抗，进入地下的电磁波在穿过地下各地层或管线等目 标体时，由于界面两侧的波阻抗不同，电磁波在介质的 界面上会发生反射和折射，反射回地面的电磁波脉冲其 传播路径、电磁波场强度与波形将随所通过介质的电性 质及几何形态而变化，因此，从接收到的雷达反射回波 走时、幅度及波形资料，可以推断地下介质或管线的埋 深与类型。
3 结构工程： 3）混凝土裂缝检x1 cos d 2 a2 x22 2ax2 cos
5、声波探测技术应用的应用
3 结构工程： 3）混凝土裂缝检测 贯穿裂隙的探测
5、声波探测技术应用的应用 3 结构工程： 4）深孔法混凝土裂缝检测
37
地质雷达检测
1.什么是雷达
RAdio Detection And Ranging
（无线电探向和测距）
利用电磁波探测目标的电子设备。发射电磁波 对目标进行照射并接收其回波，由此获得目标至电 磁波发射点的距离、距离变化率（径向速度）、方 位、高度等信息。
雷达最初是用于军事目的， 探测空中目标体
管线探测原理
管线探测原理
管线探测原理主要基于物理、化学等原理来实现。
以下为管线探测常用的几种原理：
1. 电磁感应原理：利用电磁场的感应作用进行探测。
管线上有电流通过时，会产生磁场，通过测量磁场的变化来确定管线的位置和走向。
2. 地质雷达原理：利用雷达技术，发射电磁波并接收反射信号，通过反射信号的特征来分析地下物体的属性，从而探测管线的存在。
3. 磁性探测原理：利用管线所带有的磁性特征，如金属管道的磁性，通过测量地面磁场的变化来确认管线位置。
4. 渗透探测原理：利用特定的探测液体或气体注入到管道中，通过检测注入物体在地面上的分布情况，从而确定管线的位置。
5. 地下音波原理：通过在地面上发射声波，由地下物体的反射声来判断管线的位置和走向。
上述原理基本涵盖了管线探测所应用的主要方法，每种原理都有其适用的场景和限制。
在实际应用中，根据具体情况可以选择合适的探测方法来进行管线的探测工作。
声波探测技术和地质雷达检测
4.方法原理
地质雷达由发射部分和接收部分组成。发射部分由产生高频脉
贯穿裂隙的探测
5、声波探测技术应用的应用 3 结构工程： 4）深孔法混凝土裂缝检测
37
地质雷达检测
1.什么是雷达
RAdio Detection And Ranging
（无线电探向和测距）
利用电磁波探测目标的电子设备。发射电磁波 对目标进行照射并接收其回波，由此获得目标至电 磁波发射点的距离、距离变化率（径向速度）、方 位、高度等信息。
绕射波
剖面法
4、声波探测仪器设备和使用
测试地点的选择 指定区域、代表性地段，减少工作量 对测孔的要求 测量和记录孔的位置和相关信息 表面的处理
耦合剂
换能器和被测表面良好接触 探测频率的选择：20KHz
5、声波探测技术应用的应用 地质、岩土、结构工程
1 地质工程：
1）围岩松弛带的测试
5、声波探测技术应用的应用
t 4z x
4．岩石和岩体的物理力学性质的测定。如动弹性模量、泊松比 等；
5．岩体中存在缺陷，如构造断裂、岩溶洞穴的位置、规模，张 开裂缝的延伸方向和长度的探测； 6．工程岩体施工及加固措施效果的检测，如爆破、喷锚支护、 注浆的质量检查。
2、声波的传播规律 二、声波的反射、透射和折射
斯奈尔定律： sin 1 sin 2 sin r1 sin r2 VP1 VP 2 Vs1 Vs 2 S1 P0 θ γ1 θ1 P1
地质雷达,雷达,检测,无损检测,
工程与环境物探专题----地质雷达
一、基本原理
高频电磁波以宽频带短脉冲形式，通过发射天线被定 向送入地下，经存在电性差异的地下地层或目标体反射后 返回地面，由接收天线所接收。高频电磁波在介质中传播 时，其传播路径、电磁场强度与波形将随通过介质的电性 特征与几何形态而变化。因此，通过对时域波形的采集、 处理和分析，可确定地下分界面或地质体的空间位置及结 构。
检测用天线 （900M、500M、 300M可用）
LTD-2000车载公路检测仪
（车载系统探测速度可达到60km/h，各项指标已达到或超过国外 同类产品，可用于公路面基层厚度和基层下存在缺陷检测）
23
北京爱迪尔公司的CBS-9000型 地质雷达及天线
24
工程与环境物探专题----地质雷达
三、野外数据采集
2
这表明电磁波进入良导体的深度是其波长的1/2π 倍，高频电磁波 3 透入良导体的深度很小。当频率是100MHz时， 0.67 10 cm 。可 见，高频电磁波的电磁场，集中在良导体表面的薄层内，相应的高频 电流也集中在该薄层内流动。
27
28
1.3 分辨率（分辨最小异常体的能力）
探地雷达虽然与探空雷达一样利用高频电磁波束的反射 来探侧目标体，但是探地雷达探测的是在地下有耗介质 中的目的体，因此形成了其独特的发射波形与天线设计 特点。
据已发表的资料．探地雷达使用的发射波形有调幅脉冲波、调频 脉冲波、连续波等；使用的天线有对称振子天线、非对称振子天 线、螺旋天线、喇叭天线等。脉冲时域探地雷达输出功率大，能 实时监测测量结果，设备可做成便携式等优点，在商用地面探地 雷达中，已得到广泛应用。
与、f有关，但与无关。可见在高导介质 或使用高频时， 将增大
地下管线探测方法
地下管线探测方法地下管道探测是指利用各种技术手段和设备对地下埋设的管道进行准确、高效的探测和定位。
地下管道探测是一个不可或缺的环节，可在工程施工、地质检测、城市建设等方面起到重要的作用。
下面将介绍几种常见的地下管道探测方法。
1.电磁法电磁法是一种利用地下金属管道对电磁场的敏感性来进行探测的方法。
通过给管道施加交流电流或者直流电流，然后在地面上使用探测器测量电磁场的变化，从而确定管道的存在和位置。
电磁法适用于探测非金属管道，如塑料或混凝土管道。
2.高频电测法高频电测法是一种利用电磁感应原理来探测地下金属管道的方法。
通过使用高频电流产生一个电磁场，并通过感应管道内部的电流来检测管道的位置。
高频电测法适用于探测金属管道，如铁、铜管等。
3.高分辨率地球电磁法高分辨率地球电磁法是一种利用地下不同物质对电磁场的不同响应来探测管道的方法。
通过在地面上施加强磁场和电场，然后通过测量地下电磁场的变化来推导管道的存在和位置。
高分辨率地球电磁法适用于探测各种类型的管道，如金属管道、塑料管道等。
4.雷达探测法雷达探测法是一种利用电磁波在不同介质中传播的差异来探测地下管道的方法。
通过向地下发送电磁波，并通过接收回波信号来确定管道的存在和位置。
雷达探测法适用于探测各种类型的管道，如金属管道、塑料管道等。
5.地质雷达探测法地质雷达是一种利用地面上发射的电磁波在地下的扩散和反射来探测地下管道的方法。
通过测量反射和散射的电磁波信号来确定管道的存在和位置。
地质雷达探测法适用于探测各种类型的管道，如金属管道、塑料管道等。
6.声波探测法声波探测法是一种利用声波在地下传播的速度和方向来探测地下管道的方法。
通过在地表发送声波信号，并通过接收声波的反射信号来确定管道的存在和位置。
声波探测法适用于探测各种类型的管道，如水管、污水管等。
综上所述，地下管线探测方法有电磁法、高频电测法、高分辨率地球电磁法、雷达探测法、地质雷达探测法和声波探测法等。
地质雷达测量技术
地质雷达测量技术内容提要：本文在简述地质雷达基本原理的基础上，介绍了地质雷达检测隧道衬砌质量的工作方法，通过理论分析、实际资料计算、实测效果等方面说明采用地质雷达技术检测隧道衬砌质量的必要性和可靠性。
关键词：地质雷达测量技术1 前言地质雷达（Geological Radar）又称探地雷达（Ground Penetrating Radar），是一项基于不破坏受检母体而获得各项检测数据的检测方法，在我国已在数百项工程中得到了应用，并取得了显著成效。
同时，随着交通、水利、市政建设工程等基础设施的大力发展，以及国家对工程质量的日益重视，工程实施过程中仍急需用物理勘探的手段解决大量的地质难题，因此，地质雷达极其探测技术市场前景十分广阔。
地质雷达作为一项先进技术，具有以下四个显著特点：具有非破坏性；抗电磁干扰能力强；采用便携微机控制，图象直观；工作周期短，快速高效。
它不仅用于管线探测，还可用于工程建筑，地质灾害，隧道探测，不同地层划分，材料，公路工程质量的无损检测，考古等等。
2 地质雷达技术原理地质雷达是运用瞬态电磁波的基本原理，通过宽带时域发射天线向地下发射高频窄脉冲电磁波，波在地下传播过程中遇到不同电性介质界面时产生反射，由接收天线接收介质反射的回波信息，再由计算机将收到的数字信号进行分析计算和成像处理，即可识别不同层面反射体的空间形态和介质特性，并精确标定物体的深度（图1）。
图1 地质雷达检测原理图3 雷达的使用特性3.1无损、连续探测，不破坏原有母体，避免了后期修补工作，可节约大量的时间和费用。
3.2 操作简便，使用者经过2－3天培训就能掌握。
探测时，主机显示器实时成像，操作人员可直接从屏幕上判读探测结果，现场打印成图，为及时掌握施工质量提供资料，提高了检测速度和科学水平。
并且通过数据分析，还可以了解道路的结构情况，发现道路路基的变化和隐性灾害，使日常管理和维护更加简单。
3.3 测量精度高，测试速度快。
地质雷达及其探测技术
1 地质雷达及其探测技术应用领域：地质雷达在考古、市政建设、建筑、铁路、公路、水利、电力、采矿、航空等领域都有广泛应用。
地质雷达最早用于工程场地勘查：解决覆盖层厚度、松软层厚度及分布、基岩风化层界面及分布、基岩节理和断裂带、地下水分布、普查场地地下溶洞、空洞、塌陷区、地下人工洞室、地下排污巷道、地下排污管道及地下管线等，在回填等松软层上，探查深度可达20m以上，在致密或基岩上探查深度可达30m以上；工程质量检测及病害诊断：近年来，国内外铁路公路等地下隧道、公路及城市道路路面、机场跑道、高切坡挡墙等重要工程项目的工程质量检测及病害诊断中，广泛采用雷达技术。
主要检测衬砌厚度、破损、裂隙、脱空、空洞、渗漏带、回填欠密实区、围岩扰动等，路面及跑道各层厚度、破损情况，混凝土构件中的空洞、裂隙及钢筋分布等，检测精度可达毫米级；地下埋设物与考古探察：考古是地质雷达应用较早的领域，探测古建筑基础、地下洞室、金属物品等，在城市改造中用雷达可探测地下埋设物，如电力管网、输水管道、排污管道、输汽管网、通讯管网等；隧道超前跟踪探测及预报：地质雷达可预测前方50m范围内的断层、溶洞、裂隙带、含水带等地质构造；地质雷达在矿井中的探测应用：我国煤矿及金属矿山很多，煤矿及金属矿山地质构造相当复杂，地质雷达已开始用于矿山井下，在矿井可用在掘进头前方超前探测及预测、巷道顶底板及两邦探测，主要用来探测断层、陷落柱、溶洞，裂隙带、采空区、含水带、煤厚、顶底板、瓦斯突出危险带、金属富矿带等。
技术特点：煤炭科学研究总院重庆分院吸取国内外地质雷达优点，积多年探测经验，先后研制成F、KDL系列防爆地质雷达及其探测技术，同时还引进美国SIR—10H型工程雷达和加拿大EKKO-100型雷达。
F、KDL系列防爆地质雷达由防爆工业控制机、发射机、接收机、系列天线、采集和处理软件、高速通讯线缆等组成。
可超前探测50米范围内的断层，陷落柱，含水带等地质构造。
混凝土中异物探测方法
混凝土中异物探测方法一、引言混凝土是一种常见的建筑材料，其用途广泛，但在混凝土的制作过程中，由于各种原因，混凝土中可能会存在一些异物，如钢筋、管道、电线等，这些异物对混凝土的性能和使用寿命都会产生影响。
因此，混凝土中异物的探测方法显得尤为重要。
二、常用的混凝土中异物探测方法1.金属探测器法金属探测器是一种常用的混凝土中异物探测方法，它可以检测混凝土中的金属异物，包括钢筋、金属管道、电线等。
使用金属探测器需要注意以下几点：（1）根据混凝土中异物的种类和大小，选择合适的探测器。
（2）在探测过程中，应根据探测器的指示，逐一排查混凝土中的区域，确保不遗漏。
（3）在混凝土表面或已知的异物处，应逐步调整探测器的灵敏度，以获得更准确的探测结果。
2.地质雷达法地质雷达是一种高频电磁波探测设备，可以对混凝土中的非金属异物进行探测，如塑料管道、木质构件等。
使用地质雷达需要注意以下几点：（1）根据混凝土中异物的种类和大小，选择合适的地质雷达。
（2）在探测过程中，应根据地质雷达的指示，逐一排查混凝土中的区域，确保不遗漏。
（3）在混凝土表面或已知的异物处，应逐步调整地质雷达的灵敏度和探测频率，以获得更准确的探测结果。
3.超声波探测法超声波探测是一种基于声波传播的探测方法，可以对混凝土中的异物进行探测，包括金属和非金属异物。
使用超声波探测需要注意以下几点：（1）根据混凝土中异物的种类和大小，选择合适的超声波探测设备。
（2）在探测过程中，应根据探测设备的指示，逐一排查混凝土中的区域，确保不遗漏。
（3）在混凝土表面或已知的异物处，应逐步调整探测设备的参数，以获得更准确的探测结果。
4.红外线热成像法红外线热成像是一种非接触式的探测方法，可以对混凝土中的异物进行探测，包括热源、水源等。
使用红外线热成像需要注意以下几点：（1）根据混凝土中异物的种类和大小，选择合适的红外线热成像设备。
（2）在探测过程中，应保持探测设备与混凝土表面的距离和角度不变，确保探测结果准确。
如何进行地下障碍物探测和定位
如何进行地下障碍物探测和定位地下障碍物探测和定位是一项涉及科技和工程领域的重要任务。
在城市化进程不断加快的今天，地下管道、电缆和其他设施的大量部署，使得地下空间变得越来越复杂。
为了避免损坏这些设施，确保施工安全和效率，地下障碍物探测和定位技术应运而生。
本文将探讨如何进行地下障碍物探测和定位，介绍相关技术和装置，并对其未来发展进行展望。
地下障碍物探测和定位的主要方法包括地质雷达、激光扫描、磁力探测、电磁感应和声波探测等。
其中，地质雷达是应用最广泛的技术之一。
地质雷达通过发送探测信号，并接收反射回来的信号，来确定地下物体的位置和属性。
它可以高精度地检测到地下管道、电缆和其他障碍物，并给出准确的位置和尺寸信息。
激光扫描技术则是通过激光束扫描地下空间，利用激光传感器来获取地下物体的三维形状和位置信息。
这种技术可以快速高效地获取地下障碍物的几何特征，但对地下介质的透明性有一定要求。
磁力探测则是利用地下障碍物的磁性来识别和定位其位置。
通过测量地磁场中的异常变化，可以确定地下障碍物的存在和位置。
电磁感应技术则是利用电磁场感应地下物体的电磁响应，进而确定其位置和尺寸。
声波探测则是利用声波在地下传播的特性，通过声波的反射和散射来识别和定位地下障碍物。
这些技术都有各自的优势和适用场景，可以根据实际需求选择。
在地下障碍物探测和定位中，地理信息系统（GIS）起到了非常重要的作用。
GIS是一种集成了地理空间数据和地理信息处理功能的综合性系统。
它可以将地下障碍物的位置、属性和其他相关信息进行集中管理和分析，为施工、维护和管理提供有力的支持。
通过将地下障碍物的数据与其他数据进行叠加分析，可以发现其中的关联性和规律性。
同时，GIS还可以进行模拟和预测，为决策提供科学依据。
地下障碍物探测和定位技术的发展离不开相关装置和设备的支持。
例如，地下雷达装置是地下障碍物探测的关键设备之一。
它由发射天线、接收天线和数据处理装置组成。
发射天线产生一束窄带的高频电信号，并将其发送到地下。
地下障碍物探测方案
地下障碍物探测方案引言地下障碍物探测是指通过使用不同的技术手段来检测地下的障碍物，以便在进行施工、勘探或其他地下作业之前提前了解地下情况。
随着城市化进程的不断加快，地下空间的利用越来越广泛，对地下障碍物的探测需求也越来越大。
本文将介绍一种地下障碍物探测方案，以帮助读者更好地了解这一领域。
技术原理地下障碍物探测主要依赖于不同技术手段对地下的测量和分析。
目前常用的地下障碍物探测技术主要包括地质雷达、地下扫描仪和地下声波技术。
地质雷达地质雷达是一种通过向地下发送电磁波来测量和分析地下结构的设备。
它工作原理是利用地下不同材料对电磁波的吸收和反射特性不同，从而获得地下结构的信息。
地质雷达可以探测到地下的各种障碍物，如管道、电缆、地下水域等。
地质雷达在障碍物探测中具有较高的分辨率和可靠性。
地下扫描仪地下扫描仪是一种通过接收地下的电磁信号来探测地下障碍物的设备。
它主要依赖于地下障碍物与地面电磁信号的交互作用来实现探测。
地下扫描仪可以通过测量地下电磁信号的强度和相位变化来判断地下障碍物的位置和特性。
地下扫描仪具有探测深度大、探测范围广的特点，适用于大面积的障碍物探测。
地下声波技术地下声波技术是一种通过发送声波信号来测量和分析地下结构的技术。
它主要使用声波在地下的传播特性来判断地下结构的有无。
地下声波技术在地下障碍物探测中具有较高的精度和准确性，可以探测到地下的各种障碍物。
应用领域地下障碍物探测方案可以在多个领域得到应用。
以下是几个常见的应用领域：建筑施工在进行建筑施工之前，需要对地下进行详细的障碍物探测，以确保施工过程中不会损坏地下的管线、电缆等重要设施。
地下障碍物探测方案可以在施工前提供准确的地下结构信息，帮助施工人员制定施工计划，提高施工效率和安全性。
城市勘测城市勘测是指对城市内部的地理和土地资源进行调查和研究。
地下障碍物探测方案可以用于城市勘测中的地下结构调查，帮助城市规划者了解地下的道路、管线、地下水资源等，为城市规划和土地利用提供准确的数据支持。
分享3个常用的隧道仰拱施工工程质量检测方法
分享3个常用的隧道仰拱施工工程质量检测方法低、破坏结构、偶然性大等缺点，目前工程实践中多采用具有检测速度快、不受噪音干扰等优点的地质雷达法进行隧道仰拱质量检测。
1、地质雷达法地质雷达法以电磁波反射为原理，通过发射机把高频电磁波以宽频带短脉冲的形式发射入地下介质，该脉冲在地下介质中传播，在地下介质的电特性发生变化的地方发生反射，接收机接收相应的反射信号，记录它并把它显示在计算机屏幕上。
通过连续的信号采集，在计算机屏幕上形成的地质雷达波形图或者灰度图，可以形象直观地反映出隧道衬砌的信息特征。
地质雷达图形中，仰拱的厚度由地质雷达传播至基岩界面所用的时间和电磁波在混凝土中的传播速度确定的。
由于混凝土中介电常数变化范围较大，导致电磁波的传播速度波动范围较广，因此在进行检测前，应根据相关规范要求对衬砌混凝土的介电常数或电磁波速做现场标定。
除了受到仪器本身噪声的影响外，地质雷达精度还受到天线贴合度、大型机械的干扰等因素的影响，所以在检测时，应尽量保证检测天线平稳、匀速前进，保持适当的检测速度，并随时记录好可能对检测结果造成干扰的物体和位置，以防后期发生误判。
2、瑞雷面波法瑞雷面波(R波)指的是一种沿介质与空气接触的分界面(即地表面或自由平面)传播的具有椭圆极化性质的柱状波，其在地表附近具有低频、低速、高信噪比以及频散等特征，对地下介质的横波速度非常敏感。
由于瑞雷面波方法对近地表探测方面具有较高的分辨率，随着对隧道衬砌仰拱检测精度的要求的提高，近年来瑞雷面波方法逐渐被更多地应用到国内隧道混凝土结构无损检测当中。
瑞雷面波法在隧道仰拱厚度定量检测上具有较高的准确率，能够实现隧道混凝土仰拱中物性分界面的准确定位，并且该方法对仰拱结构中的钢筋不敏感，能够对仰拱及其混凝土填充层中的不密实填充位置进行高精度成像。
通过以往人们对瑞雷面波检测结果与钻孔验证结果对比分析，发现两者结果一致性较高，从而验证了此方法的可靠性。
由于面波探测深度较浅，为了更好地保证结果的准确性，瑞雷面波法用于隧道仰拱厚度检测时，应使用可以激发和接收到高频信号成分的瑞雷面波震源-检波器接收系统。
