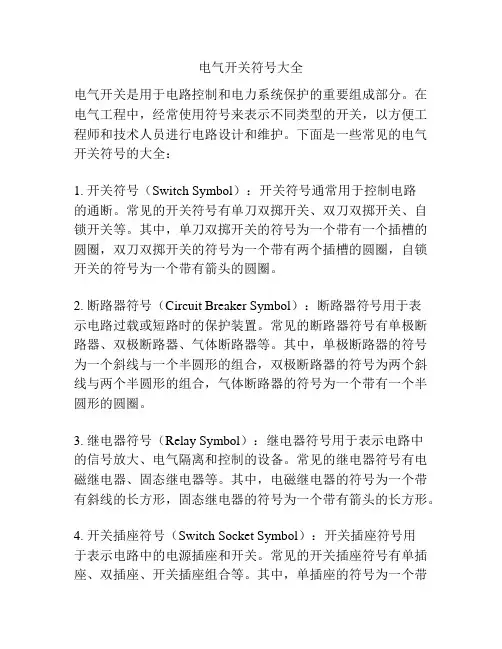

电气开关符号大全电气开关是用于电路控制和电力系统保护的重要组成部分。

在电气工程中，经常使用符号来表示不同类型的开关，以方便工程师和技术人员进行电路设计和维护。

下面是一些常见的电气开关符号的大全：1. 开关符号（Switch Symbol）：开关符号通常用于控制电路的通断。

常见的开关符号有单刀双掷开关、双刀双掷开关、自锁开关等。

其中，单刀双掷开关的符号为一个带有一个插槽的圆圈，双刀双掷开关的符号为一个带有两个插槽的圆圈，自锁开关的符号为一个带有箭头的圆圈。

2. 断路器符号（Circuit Breaker Symbol）：断路器符号用于表示电路过载或短路时的保护装置。

常见的断路器符号有单极断路器、双极断路器、气体断路器等。

其中，单极断路器的符号为一个斜线与一个半圆形的组合，双极断路器的符号为两个斜线与两个半圆形的组合，气体断路器的符号为一个带有一个半圆形的圆圈。

3. 继电器符号（Relay Symbol）：继电器符号用于表示电路中的信号放大、电气隔离和控制的设备。

常见的继电器符号有电磁继电器、固态继电器等。

其中，电磁继电器的符号为一个带有斜线的长方形，固态继电器的符号为一个带有箭头的长方形。

4. 开关插座符号（Switch Socket Symbol）：开关插座符号用于表示电路中的电源插座和开关。

常见的开关插座符号有单插座、双插座、开关插座组合等。

其中，单插座的符号为一个带有两个斜线的长方形，双插座的符号为一个带有四个斜线的长方形，开关插座组合的符号为一个带有圆圈的长方形。

5. 电流表符号（Ammeter Symbol）：电流表符号用于表示电路中的电流测量仪器。

电流表符号为一个带有字母A的圆圈。

6. 电压表符号（Voltmeter Symbol）：电压表符号用于表示电路中的电压测量仪器。

电压表符号为一个带有字母V的圆圈。

除了以上列举的几种电气开关符号，还有许多其他类型的符号，例如保险丝符号、瞬时开关符号、压力开关符号等。

电气设备符号大全

电气设备符号大全1. 什么是电气设备符号？在电气工程中，电气设备符号是一种用于表示不同电气设备或元件的图形符号。

这些符号通常用于电路图、电气图和电气布置图等技术文档中，以便于工程师和技术人员们能够更好地理解和识别电气设备。

电气设备符号通过使用简单的几何图形和线条来表示不同的电气设备和元件，例如开关、电容器、电感器、变压器等。

这些符号通常具有固定的形状、线型和颜色，并且符号的选择和使用必须遵循国际标准和规范，以确保在不同的电气系统和设备中能够实现一致性和互操作性。

2. 常见的电气设备符号下面列出了一些常见的电气设备符号及其对应的含义：•开关符号: 用于表示电路中的开关元件，包括普通开关、按键开关、轻触开关等。

•电源符号: 用于表示电路中的电源元件，包括电池、交流电源、直流电源等。

•灯泡符号: 用于表示电路中的灯泡或指示灯，表示电路中的光源。

•电容器符号: 用于表示电路中的电容器元件，表示电路中的储能元件。

•电感器符号: 用于表示电路中的电感器元件，表示电路中的储能元件。

•电阻器符号: 用于表示电路中的电阻器元件，表示电路中的电阻元件。

•变压器符号: 用于表示电路中的变压器元件，表示电路中的变压和隔离。

除了上述符号外，还有一些其他电气设备符号的常见示例，包括电机、传感器、继电器、断路器等。

3. 国际电气符号标准为了实现电气设备符号的一致性和互操作性，国际电工委员会（IEC）发布了一系列标准，称为IEC 60617标准，用于规定电气设备符号的形状、线型和颜色等。

这些标准已被广泛采用并成为电气工程中的国际通用标准。

IEC 60617标准定义了许多标准符号，其中有些符号还具有变种和替代符号。

这些符号通常以简洁的线条和几何图形表示，并且通常与符号对应的设备或元件实际外观之间没有直接联系。

因此，工程师和技术人员在使用电气设备符号时，需要事先了解和熟悉相关的IEC 60617标准。

4. 创建和编辑电气设备符号对于需要创建和编辑电气设备符号的工程师和技术人员，有一些软件工具和在线平台可以帮助他们实现这些任务。

常用低压电器符号

常用低压电器符号

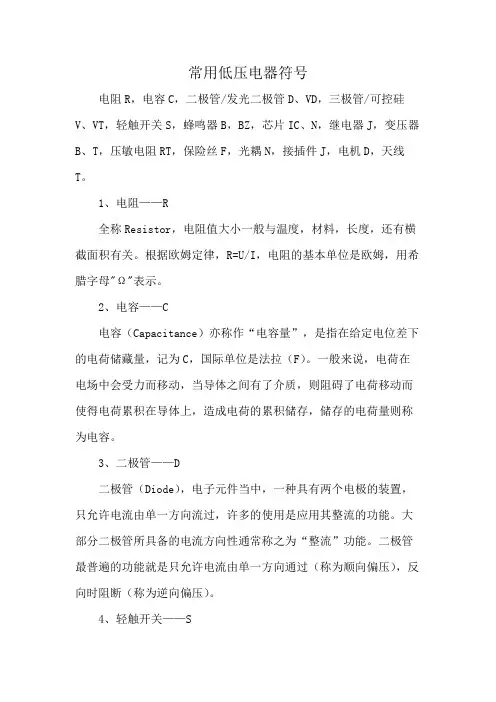

电阻R，电容C，二极管/发光二极管D、VD，三极管/可控硅V、VT，轻触开关S，蜂鸣器B，BZ，芯片IC、N，继电器J，变压器B、T，压敏电阻RT，保险丝F，光耦N，接插件J，电机D，天线T。

1、电阻——R
全称Resistor，电阻值大小一般与温度，材料，长度，还有横截面积有关。

根据欧姆定律，R=U/I，电阻的基本单位是欧姆，用希腊字母"Ω"表示。

2、电容——C
电容（Capacitance）亦称作“电容量”，是指在给定电位差下的电荷储藏量，记为C，国际单位是法拉（F）。

一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容。

3、二极管——D
二极管（Diode），电子元件当中，一种具有两个电极的装置，只允许电流由单一方向流过，许多的使用是应用其整流的功能。

大部分二极管所具备的电流方向性通常称之为“整流”功能。

二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断（称为逆向偏压）。

4、轻触开关——S
轻触开关（英语：Switch），轻触开关有接触电阻荷小、精确的操作力误差、规格多样化等方面的优势，在电子设备及白色家电等方面得到广泛的应用。

5、保险丝——F
保险丝(fuse)也被称为电流保险丝，IEC127标准将它定义为"熔断体(fuse-link)"。

其主要是起过载保护作用。

电路中正确安置保险丝，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，保护了电路安全运行。

电器开关符号标准

电器开关符号标准

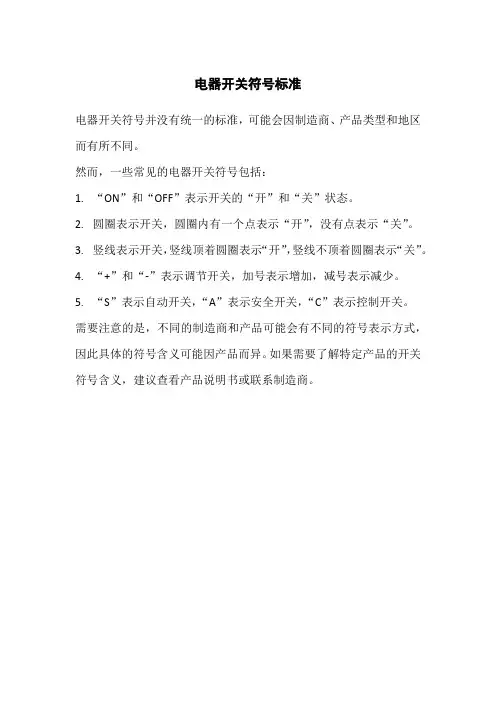

电器开关符号并没有统一的标准，可能会因制造商、产品类型和地区而有所不同。

然而，一些常见的电器开关符号包括：
1.“ON”和“OFF”表示开关的“开”和“关”状态。

2.圆圈表示开关，圆圈内有一个点表示“开”，没有点表示“关”。

3.竖线表示开关，竖线顶着圆圈表示“开”，竖线不顶着圆圈表示“关”。

4.“+”和“-”表示调节开关，加号表示增加，减号表示减少。

5.“S”表示自动开关，“A”表示安全开关，“C”表示控制开关。

需要注意的是，不同的制造商和产品可能会有不同的符号表示方式，因此具体的符号含义可能因产品而异。

如果需要了解特定产品的开关符号含义，建议查看产品说明书或联系制造商。

电气符号表示及电气符号大全

电气符号表示1.U、V、W是用国际标准表示的三相三线制供电的三条电源火（相）线，有时也常常用L1、L2、L3来表示，习惯上，我们经常用国家标准的A、B、C，现在为与国际标准接轨，我们规定用U、V、W来表示。

三相四线制是在三相三线制的基础上增加了一条零线（N）。

三相五线制是将三相四线制的零线一分为二，即将三相四线制的零线分为保护零线（PE）和工作零线（N）。

在施工布线时，我们习惯上分别用黄、绿、红、黑、黄绿双色线来表示U、V、W、N、PE。

2．QFQF表示低压断路器，又称自动空气开关或自动开关，当电路发生短路、严重过载时，它能自动切除故障电路，有效地保护串联在它后面的电气设备，常常用于不太频繁的接通和断开线路中的电路。

安装时，低压断路器必须垂直安装，不能横装或倒装。

接线时，一般规定上面为进线（即接电源），下面为出线（即接负载）。

操作时，低压断路器的操作把手向上时表示合闸（即闭合），操作把手向下时表示分闸（即断开）。

如果由于某故障使其跳闸时，这时必须先将其操作把手向下拉到底后再合闸，否则，合不上闸。

常用的低压断路器外形及图形符号如图2所示。

3．KMKM表示交流接触器，其图形符号如图3(b)所示，适用于频繁操作和远距离控制。

从使用角度来看，它主要有三部分，一是线圈（它有220V和380V两种，接在控制电路中），二是主触头（一般有三个常开触头，接在主电路中），三是辅助触头（一般有两个常开触头和两个常闭触头，接在控制电路中）。

所谓“常开”、“常闭”是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称为动合触头。

常闭触头是指线圈未通电前，其动、静触头是闭合的，而线圈通电后则断开，所以常闭触头又称为动断触头。

其外形一般有两种，一种是考工柜上的，另一种如图3 (a)所示。

检查时，我们可以用万用表的R×1挡检查触头系统的开断情况，用万用表的R×10或R×100挡或数字表的2K挡检查线圈的好坏。

常用低压电器图形符号及文字符号

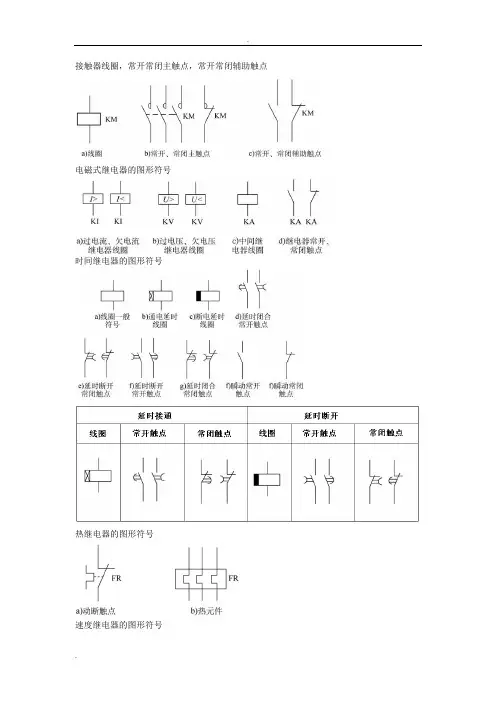

接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号. 电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB.插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM.。
