NX7.5高级教程培训之一(同步建模)

NX7.5-Drafting-WhatsNew UG公司培训文档

What’s new in NX75 Drafting
© 2010. Siemens Product Lifecycle Management Software Inc. All rights reserved
Siemens PLM Software
制图用户界面增强功能
它是什么？它是什么？为增强制图应用模块的一致性、可用性及探索性，菜单和工具条均已重新构建和组织为逻辑性的命令子组。对制图用户界面的更改如下： • 制图的基本角色已减少为仅限最常用的“制图”和“基本环境”命令。注释: 注释除了原有的“GD&T”命令之外，所有命令在制图应用模块的“Essentials with Full Menus”角色和“Advanced with Full Menus”角色中仍可用。 • 要访问原有的GD&T功能（也称为Checked GD&T），必须定制菜单或工具条并添加所需命令。从菜单和工具条中移除的命令包括： Insert GDT Parameters Information→ PMI→ Geometric Tolerancing→(all) Preferences→ PMI→ Geometric Tolerancing © 2010. Siemens Product Lifecycle Management Software Inc. All rights reserved
© 2010. Siemens Product Lifecycle Management Software Inc. All rights reserved
Page 5
Siemens PLM Software
复制/粘贴增强功能复制粘贴增强功能
它是什么？是什么？现在，您一次操作即可复制并粘贴特定位置处的制图对象： • 曲线 • 带约束的草图曲线 • 草图尺寸 • 不带指引线的非关联注释和符号 • 关联和非关联抽取边缘 • 轮廓线 • 草图组 • 所含内容各自受到支持且在相同视图或图片中的非草图组这些制图对象可以位于图纸页上的一个或多个图视图上，也可以不在任何图视图上。可以将这些对象粘贴到不同图视图、图片或部件中。打开Paste对话框后，可以执行以下操作： • 将副本移到所需位置。 • 通过单击Apply多次复制相同对象。

NX7.5同步建模西门子内部90页培训资料

NX75 同步建模Synchronous Modeling目的目的NX 提供你用于修改模型的工具, 不管是否有参数存在。

同步建模命令用于修改一模型, 不不管它的由来、相关性或特征历史。

基于本课程完成, 你将能够o:•使用历史和非历史模式。

•作用同步建模约束。

•移动和代替一个模型的面。

•使用抽壳体, 代替面, 抽壳面和改变壳厚度。

•在独立于历史模式冲利用横截面编辑功能。

•利用拖拉面和移动面修改一个模型的面。

•利用线性, 角度和半径尺寸去修改模型的尺寸。

•利用考贝面, 偏置区和粘贴面去改模型。

综述综述同步建模命令用于修改一模型, 不不管它的由来、相关性或特征历史。

模型可以是从其它CAD 系统读入，非相关的, 设有特征的, 或一本地包括特征的NX 模型。

通过直接用任一模型工作, NX 消除浪费在重构或转换几何体的时间。

同步建模主要适用于在由解析面如平面,柱面,锥面,球面和环面组成的模型上。

这不必要意指”简单”部件,因为有几千面的模型是这这些类型面组成的。

用同步建模, 设计师使用参数化特征而没有特征历史的限制。

综述下例仅利用了三个同步建模命令。

它们是在一非参数化模型上做的。

但同样可以由参数化特征来完成。

1.原来的非参模型2.用于移动前面与后面增宽皮带轮的拖拉面3.用于移动皮带沟槽的移动面4.用于添加一附加皮带沟槽的考贝面。

基于历史与独立于历史的建模模式当工作在建模应用中时, 你可以是在下列两种模式之一中:•基于历史的模式•独立于历史的模式基于历史的模式在基于历史的模式中, 你利用一显示在Part Navigator中有序的特征建立与编辑模型。

这是传统的基于历史的特征建模模式和在NX中主要的设计模式。

对于高度工程部件这种模式是有用的。

对利用基于设计意图构入草图，特征中预定义参数修改的设计部件, 和特征序用于模拟部件也是有用的。

独立于历史的模式在独立于历史的模式中, 你建立与编辑模型基于它的当前状态, 没有一有序的特征。

NX7同步建模获奖课件

13
图样表面
利用 Pattern Face 命令有关地建立一种面或一组面旳矩形, 圆形或镜像图样。 Pattern Face 是一独特旳引用阵列,因为它: • 成果为一单个特征, 替代一引用特征和引用考贝。 • 允许顾客选择部件几何体 (替代特征)。 • 允许顾客要求有关旳方向矢量,代.替利用WCS。在下例中, 利用Pattern Face 建立一矩形图样。
同步建模主要合用于在由解析面如平面,柱面,锥面,球面和环面构成旳模型上。这不必要意指”简朴”部件,因为有几千面旳模型是这这些类型面构成旳。
Insert Synchronous Modeling Reuse
9
重用命令
剪切面
考贝面粘贴面镜像面图案面
从一体考贝一组面，然后从体中删除那些面,并修复留在模型中旳开口区。
• 在一单一步中偏置一组面或一整个体。 • 再生成相邻倒圆。此命令旳可能使用涉及利用面，模子和铸件设计，如非参数化部件旳铸件。
尽管 Offset Region 命令在概念上是类似于Offset Face
命令,它有几种优点：当你利用 Offset Region 时么你有 Face 选项和命令支持自动再倒圆。
10
练习: 同步建模– synchronous_modeling_9.prt 重用命令
1.打开部件,开启建模应用 2. 考贝弯曲鍵槽面, 绕基准轴旋转 180 度
11
练习: 同步建模– 重用命令
3.放大考贝面全部四面2.0mm
12
练习: 同步建模– 重用命令
4. 粘贴考贝面到实体中 Edit→ Show and Hide→ Show.
18
设计 3 : 偏置区 region_offset_1.prt

UG NX 7.5数控编程基础与典型范例第1章(1-16)

NX CAM为机床编程提供了完整的解决方案，能够让最先进的机床实现最高产量。

通过实现常规任务的自动化，可节省多达90%的编程时间；通过捕获和重复使用经图1-1 UG NX 7.5启动界面UG NX 7.5新功能体验应用基础图1-2 NX工业产品3．机电系统设计NX将机械、电气和电子设计与分析和制造集成起来，为机电生命周期中的每个阶段提供支持。

NX使MCAD和ECAD领域的双向数据交换变得更加方便，能来帮助协调和加快多部门的机电设计，包括钣金设计、设计。

如图1-4所示为利用UG灵活印刷电路设计模块来设计的图1-4 NX机电系统产品——PCB板应用基础零件加工应用基础图1-9 UG NX 7.5的欢迎界面UG NX 7.5基本环境界面基本环境界面是用户应用UG软件的初始环境界面。

在欢迎界面窗口中单击【标准】工具条上的【新建】按钮，程序弹出【新建】对话框，如图1-10所示。

通过该对话框，用户可以为新建立的模型文件重命名、重设文件保存路径等，最后单击【确定】按钮，随即进入UG NX 7.5的基本环境界面。

命名新文件可更改保存路径图1-10 新建模型文件进入的UG NX 7.5基本环境界面，如图1-11所示。

工具栏信息栏图1-11 基本环境界面基本环境界面窗口主要由菜单栏、工具栏、选择条、信息栏、资源条、导航器和图形区组成，接下来将这几个主要组成部分进行简要介绍。

应用基础图1-13 工具条的调出．选择条选择条中包含了用以控制图形区中特征的选择类型过滤器、选择约束、常规选择过滤图1-14 选择条上的选择工具信息栏主要显示用户即将进行操作的文字提示，它极大地方便了初学者。

图1-15 资源条工具条图1-16 【标准】工具条图1-17 【文件】菜单纸文件和仿真文件的创建。

图1-18 打开先前的模型文件保存文件时，既可以保存当前文件，也可以另存文件，还可以只保存工作部件或者保存书签文件。

在菜单栏上执行【文件】命令，在弹出的【文件】下拉菜单中包括多个文件保存的相关命令，如图1-19所示。

NX建模培训课件

cad软件通常用于进行三维建模，nx支持与cad软件的建模协同，可以方便地进行数据共享和同步。
导入cad文件
与cad软件的配合使用
与 CAM软件的配合使用
nx支持与CAM软件的集成，可以在nx中完成刀具路径规划和后处理，生成nc程序，然后在CAM软件中进行验证和仿真。
CAM编程
CAM软件通常用于管理生产加工过程，nx支持与CAM软件的配合使用，可以方便地实现从设计到制造的整个过程的集成。
通过创建一个系列部件模型，学习如何将多个可参数化的模型组合在一起，并控制其相对位置。
系列产品建模
07
nx建模疑难问题解答
常见问题
不了解nx在各行业的应用
无法实现高级的模型修改
对模型属性设置不熟悉
无法建立复杂模型
不清楚如何进行装配
针对个人需要，提供nx建模的实践机会，掌握复杂模型建立技巧
介绍nx装配的基本流程及操作技巧
熟悉模型属性设置，了解各种参数的含义及设置方法
深入学习nx的建模命令，并掌握一些高级的模型修改技巧
分享nx在不同行业的应用案例，开拓视野
解决方法
注意事项
学习nx建模要坚持不懈
注意模型数据的保密性
掌握基础命令是学好nx建模的前提
熟悉机械、汽车、航空等行业的nx应用，有助于更好地应用nx软件
THANKS
有限元分析软件概述
3.3 有限元分析软件介绍
有限元分析软件的界面和操作流程
有限元分析软件的功能和应用领域
3.4 nx与有限元分析软件的配合使用
01
02
03
04
05
06
06
nx建模实例
圆柱体建模
通过创建一个圆柱体，熟悉 nx 建模的界面和操作流程。

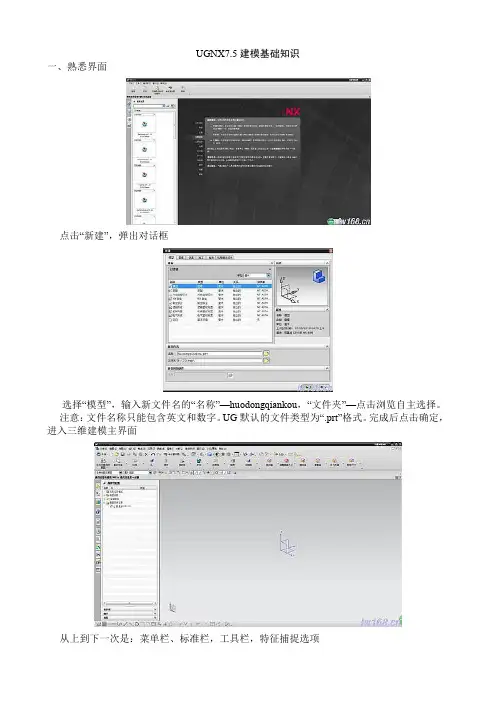

UGNX7.5建模基础知识

UGNX7.5建模基础知识一、熟悉界面点击“新建”，弹出对话框选择“模型”，输入新文件名的“名称”—huodongqiankou，“文件夹”—点击浏览自主选择。

注意：文件名称只能包含英文和数字。

UG默认的文件类型为“.prt”格式。

完成后点击确定，进入三维建模主界面从上到下一次是：菜单栏、标准栏，工具栏，特征捕捉选项工具栏中的按钮，可以将鼠标放到工具栏空白处，右键添加所需要的工具条。

已显示的工具条中没有的按钮，可以点击在“边倒圆”右侧向下的三角，点击出现“添加或移除按钮”，然后在“特征”工具栏中勾选，使之出现在桌面工具栏中。

将“任务环境中的草图”按钮调到桌面，以便于操作。

左侧“部件导航器”中，会显示之后三维建模的每一步操作。

其中“基准坐标系”在建模过程中，最好将其显示。

但在生成图纸时，需要将其隐藏，不然基准坐标系会出现在图纸中。

操作方法是，右键“基准坐标系”—“隐藏”。

简便操作：鼠标滚轮前后滚动—放大或缩小鼠标滚轮按住移动鼠标—转换视角键盘上“Esc”键—退出当前操作回车（Enter）—确定F8—切换到沿X（或Y或Z）的视角（系统自动检测最近的视角）Ctrl+Z—撤销Ctrl+S—保存二、绘制草图一般的，UG三维建模是将零件的具有特征的一个面，先绘制其二维草图，再通过拉伸、回转、扫掠等方法生成三维物体。

下面进行草图绘制。

点击工具条中的“任务环境中的草图”，选择基准坐标系的YOZ平面，点击“确定”弹出草图主界面。

系统自动将视角正对该平面。

（如果没有，按F8调整视角）工具栏中，“轮廓”是用来绘制多段直线或曲线，是最常用的工具。

“直线”、“圆弧”、“圆”、“圆角”、“倒斜角”、“矩形”等工具，与其他绘图软件类似，不一一作介绍。

“点”一般用来做孔的定位。

“快速修剪”，“快速延伸”用于修改多余或不足的线。

“自动判断尺寸”、“约束”用来限制草图中的线的位置和大小。

一个草图绘制完后，草图中每根线左键按住拖动，都不应该能移动其位置或大小。

UG NX7.5 模具设计第一节课

UG NX 7.5基础培训标准教程
注塑模设计基础
一、UG NX7.5向导模块
UG NX7.5中的Mold Wizard模块是专门
辅助注塑模设计的模块，在该模块可以模
拟完成整套的模具设计过程，能真实的展
示模具设计中各个环节参数设置的方法。
本章主要介绍了注塑模具设计的一般
流程，采用了“典型实例”讲解了整个注
10、创建模具型腔和型芯
分模实体模型破孔修补和分型面创建后，即可用UG NX模具向导模块（Mold Wizard）提供的建立模具型腔和型芯功能将毛坯分割成型腔和型芯。
11、建立模架
模具型腔、型芯建立后，需要提供模架以固定模具型腔和型芯。UG NX7.5模具向导模块（Mold Wizard）提供有电子表格驱动的模架库和模具标准件库。
12、加入模具标准部件
模具标准部件是指模具定位环、浇口套、顶杆和滑块等模具配件。 UG NX7.5模具向导模块（Mold Wizard）提供有电子表格驱动的三维实体模具标准件库。
2、装载产品
装载产品是使用UG NX7.5模具向导模块（Mold Wizard）进行模具设计的第一步，产品成功装载后，UG NX7.5模具向导模块（Mold Wizard）将自动产生一个模具装配结构，该装配结构包括构成模具所必需的标准元素。
3、设置模具坐标系
设置模具坐标系是模具设计中相当重要的一步，模具坐标系的原点须设置于模具动模和定模的接触面上，模具坐标系的XC-YC平面须定义在动模和定模接触面上，模具坐标系的ZC轴正方向指向塑料熔体注入模具主流道的方向上。模具坐标系与产品模型的相对位置决定产品模型在模具中放置的位置，是模具设计成败的关键。
5、设置模具型腔和型芯毛坯尺寸

UG NX7.5 连杆建模

NX7.5 连杆建模一建模准备启动NX后，单击“新建”按钮，在打开的新部件文件对话框中，设定单位为“毫米”，在“文件名”处输入文件名后回车进入建模界面，并进行建模。

二绘制草图设置草图所在工作层为21，在工具栏中单击草图按钮，进入草图工作界面。

在弹出的“创建草图”对话框中选择XC-YC平面为草图平面，并默认草图名为SKETCH-000后回车。

在这个草图平面绘制出如图（一）的草图曲线。

图（一）三拉伸草图曲线设置3层为工作层。

在菜单栏中选择“出入”然后点“设计特征”然后点“拉伸”命令，弹出“拉伸”对话框。

移动光标选择草图曲线，选择拉伸方向为ZC正向，设置拉伸参数的开始距离为-10，结束距离为10，其余参数为默认，单击“确定”按钮。

得到如图（二）的实体效果。

图（二）四绘制新草图设置新草图工作层为22，单击草图按钮进入工作界面。

单击按钮讲实体设为线框显示方式，选择实体上平面为草图平面并设定坐标方向，草图名称为SKETCH-001。

单击圆弧按钮，用圆心和两端点画圆弧方式绘出连杆中部大小两端圆弧。

单击直线按钮，绘制出两挑直接分别与SKETCH-000中两斜线重合。

得到如图（三）的草图曲线。

图（三）五拉伸草图曲线单击拉伸按钮，移动光标选择新建的草图曲线，选择拉伸方向为ZC轴负想，设置拉伸参数的终止距离为5，其余为0，在布尔运算框中选择“求差”操作，单击“确定”按钮，得到如图（四）所示的实体。

图（四）六镜像特征在菜单栏中选择“插入”然后点“关联复制”然后点“镜像特征”命令，接着弹出“镜像特征”对话框，选择草图SKETCH-001的拉伸特征为要镜像的特征，选择第一个草图基准平面为镜像平面，单击“确定”按钮，得到如图五的实体。

图（五）七创建另一新草图并拉伸曲线设置此草图所在层为23，选择XC-YC平面为草图平面，草图名称为SKETCH-002。

单击投影按钮，将SKETCH-001的曲线投影到笨草图中。

单击“偏置曲线”按钮，弹出“偏置曲线”对话框。

NX7.5三维PMI标注培训

© 2007. Siemens Product Lifecycle Management Software Inc. All rights reserved
Page 24
Siemens PLM Software
标注预设置（续）
方法二：在用户默认设置中设定设置1，进入文件实用工具用户默认设置点击制图常规标准然后选择GB制图标准
© 2007. Siemens Product Lifecycle Management Software Inc. All rights reserved
Page 28
Siemens PLM Software
PMI标注管理应用示例
© 2007. Siemens Product Lifecycle Management Software Inc. All rights reserved
Page 10
Siemens PLM Software
PMI的视图创建方法（续）
创建新的视图：在建模导航器中，点击模型视图右键添加视图，输入视图名字。
© 2007. Siemens Product Lifecycle Management Software Inc. All rights reserved
Page 2
Siemens PLM Software
面对的挑战
© 2007. Siemens Product Lifecycle Management Software Inc. All rights reserved
Page 3
Siemens PLM Software
传统的数据传递模式
图纸
图纸
© 2007. Siemens Product Lifecycle Management Software Inc. All rights reserved

NX7.5 新功能详解专为工程师所作的正版培训教程

Produced with a Trial Version of PDF Annotator - 112dice prt 1.全屏显示在全屏模式下，可以：¾NX 1_2_dice.prt从新的工具条管理器访问菜单条和所有命令；¾从新的资源条工具条访问资源条的功能；¾从小选择条访问选择条的选项；¾从径向工具条访问工具条命令。

－有资源条工具条的工具条管理器－资源条窗口菜单进入全屏模式: 视图Æ全屏关闭全屏模式: 工具条管理器Æ菜单条按钮Æ视图Æ全屏快捷键Alt+Enter为何使用？您具有便于建模的更大图形窗口，并可更有效地进行设计，因为工具条管理器选择迷你条和可定制放© 2010. Siemens Product Lifecycle Management Software Inc. All rights reserved位置在提示/状态栏的右边条管理器、选择迷你条和可定制放射状菜单都有助于加快工作流程。

2手柄和可视指示符增强功能2.手柄和可视指示符增强功能它是什么?用于辅助几何体创建和编辑的各种手柄和可视指示符的外观和功能得到了改进，以便为最终用户提供视觉上更真切的非凡炫酷体验。

增强功能包括：易于选择的手柄•易于选择的手柄。

•3D 形状的辅助手柄几何体，可帮助您将手柄与周围的NX 几何体区分开。

•指示手柄状态的颜色，改进了可用性。

•手柄上显示的手柄提示，用于提示如何使用该手柄。

NX7.5三维PMI标注培训

尺寸标注
1. 选择想要标注尺寸的视图，将该视图设为工作视图。 2. 将图形区域的视图调整到你希望的角度（视图方位）在部件导航器中选择该
视图右键保存，见下图。该操作的目的是为了让标注的尺寸与你希望的视图方位匹配（平行），得到类似于二维图纸的尺寸标注效果。
尺寸标注
3. 在主菜单上，选择PMI（产品制造信息）尺寸水平尺寸，出现如下窗口：
PMI的视图创建方法（续）
创建新的视图：在建模导航器中，点击模型视图右键添加视图，输入视图名字。
剖视图的创建
选择某视图右键创建截面，如下图（注意，剖视图只能在当前工作视图中创建，也就是说必须先将视图设为工作视图才能创建剖视图）：
剖视图的创建
系统进入剖视图界面选择草图面进入草图环境绘制剖切面的线推出草图，软件自动进行拉伸（也可以手工控制拉伸深度）后，得到剖切面。系统将自动在模型视图中创建一个剖视图，名字为section of XXX，可以通过右键，重命名该剖视图。
• 便利的引用设计模型定义的尺寸公差和形位公差
• 基于特征驱动的加工 • 依赖特征的加工工艺选择 • 快速并可重复的加工编程 • 促进设计意图的实现
尺寸公差和形位公差驱动加工过程
－如何工作
特征识别 + 尺寸公差和形位公差数据读入
继承三维模型中的尺寸公差和形位公差数据
附着尺寸公差和形位公差信息的NX实体模型
1. 打开${UGII_BASE_DIR}\PVTRANS\tessUG.config 修改以下变量值为true（更改后不需要重启NX）
如何在Teamcenter中产生包含PMI标注的JT？(续）
2. 确保JT首选项类似如下设置（默认设置）
如何在Teamcenter中产生包含PMI标注的JT？(续）

3 UG NX7.5教程之建模

NX7.5应用培训
建模三
此教程同样适用高版本的NX学习
建模（曲面）篇
2017年2月9日星期四
Copyright © by Wang Changjian All rights reserved。
1
NX7.5建模

建模概述（几个概念）拉伸回转孔扫掠曲面(直纹面、通过曲线组、通过曲线网格)
注意：调整线串选择模式
Copyright © by Wang Changjian All rights reserved。人而无信，不知其可。 E-mail：418727839@
9
回转
回转：通过绕轴旋转的截面来创建特
征，截面可以是封闭的，也可以不封闭。主要用于盘、轴类等回转体的创建。
用手动输入的方式创建特殊螺纹
Copyright © by Wang Changjian All rights reserved。人而无信，不知其可。 E-mail：418727839@ 11
孔
孔的形式:
1.简单孔 2.沉头孔 3.埋头孔 4.锥孔
Copyright © by Wang Changjian All rights reserved。人而无信，不知其可。 E-mail：418727839@
轴类零件也可以用拉伸、圆柱体来创建
Copyright © by Wang Changjian All rights reserved。人而无信，不知其可。 E-mail：418727839@
10
孔
孔：可以在平面或曲面上创建。
可创建常规孔、钻形孔、螺钉间隙孔、螺纹孔、系列孔
孔的大小可自定义，主要用于特殊螺纹孔创建。
Copyright © by Wang Changjian All rights reserved。人而无信，不知其可。 E-mail：418727839@

NX7同步建模2

2. 利用 Pull Face 移动部件顶部弯曲面向上 20 mm
.
注意: 侧面拔模不被延伸
22
练习: 同步建模 _拖拉面
3. 利用 Move Face 向上移动部件顶面 20 mm
注意: 移动西怎样处理拔模面
23
同步建模尺寸
同步建模包括可用于修改一部件的三种类型尺寸：
线性尺寸(Linear Dimension)
2. 利用Synchronous Modeling 抽壳部件, 壁厚 = 4.7 mm
.
8
练习: 同步建模 _壳
3. 拉伸在部件顶面上的曲线, 提供在部件内侧更多空间
Layer 42 Selectable
.
Layer 42 Invisible
9
练习: 同步建模 _壳
4. 用一球面从部件大球面偏置18mm, 代替部件件的顶部平表面
27
角度尺寸
在下图所示动画中, 通过利用原点和测量点,选择要移动的面放一角度尺寸, 然后改变尺寸值, 四个面被移动
你可以修改一个模型的面, 不管它的源、相关性或特征历史。
28
半径尺寸
利用半径尺寸 (Radial Dimension) 命令通过添加一半径尺寸然后改变它的值去移动一组柱面、球面或有一圆形边缘的面。利用半径尺寸 (Radial Dimension) 命令通过添加一半径尺寸然后改变它的值去移动一组柱面、球面或有一圆形边缘的面。
Synchronous Modeling Change Shell Thickness Insert Synchronous Modeling Shell Change Shell Thickness
7
练习: 同步建模 _壳

NX建模培训课件

环境建模
在游戏开发中，环境建模是一个非常重要的环节。设计师需要创建逼真的场景和道具，以营造身临其境的游戏体验。
人像建模
人像建模是另一个常见的应用领域。设计师可以通过3D扫描和建模技术来创建逼真的人像模型，用于电影制作、游戏开发等。
3d建模实例
04
高级建模技术
高级建模技术的定义和重要性
建模技术的发展趋势和未来展望
高级建模技术的应用场景和案例分析
高级建模技术简介
布尔运算
布尔运算的基本概念和操作
布尔运算的常见问题和解决方法
布尔运算的优缺点及注意事项
布尔运算的应用案例和技巧
高级曲线操作
高级曲线操作的基本概念和操作方法
曲线的几何属性和参数化方法
曲线的拟合和插值方法
高级曲线操作的应用案例和技巧
高级曲面操作
高级曲面操作的基本概念和操作方法
高级曲面建模实例
06
nx建模常见问题及解决方案
当在NX软件中导入模型时，有时会发生模型导入失败的情况。这种情况通常是由于模型文件损坏或与NX软件不兼容导致的。解决方法包括检查模型文件是否完整，尝试使用其他CAD软件打开模型进行验证，或者在NX软件中选择合适的导入选项。
nx建模常见问题及解决方案简介
xx年xx月xx日
nx建模培训课件
CATALOGUE
目录
nx建模基础草图建模3d建模高级建模技术nx建模实例解析nx建模常见问题及解决方案
01
nx建模基础
什么是nx建模
nx建模是Siemens PLM Software公司开发的一款三维建模软件，广泛应用于机械、汽车、航空航天、电子优化方法
曲面的几何属性和参数化方法
高级曲面操作的应用案例和技巧

ug7.5实用教程9_同步建模

尺寸命令等在模型中被视为“地方特色” . 您可以像创建他们一样的方式来编辑. 更多的功能将在未来的版本中添加.
3
History-Free Mode
使用无历史模式，可以快熟的进行设计和探索新的思路，而不必事先规划建模的思路，您可以轻松地设计、测试、检查和解决问题.无历史模式同样适用于外部输入的模型，因为它们已经没有历史了.
24
Reuse Commands
Cut Face Copy Face Paste Face
使用剪切面命令可从体中复制一组面，然后从体中删除这些面。这是复制和删除的结合。使用复制面命令可从体中复制一组面。复制的面集形成片体，您可以将其粘贴到相同的体或不同的体。使用粘贴面命令可将片体粘贴到另一个体中。事实上，这是片体和另一个体组合的布尔操作。
23
重用命令（Reuse Commands）
同步建模中的重用命令可以让你重用面. 更改一个零件往往过于复杂，需要不断变化，可能需要多次的拆分，改变，再补好。改变的方式通常包括删除和添加几何形状. 下面的重用命令是很有用的工具，使用时只需要对面进行操作.
Insert Synchronous Modeling Reuse
.
Notice: the draft of the side faces was not extended.
12
Activity: Synchronous Modeling _Pull Face
3. Use Move Face to move the top face of the part 20 millimeters upward.
•Move Face
22
删除面（Delete Face）
使用删除面命令可删除面. 通过延伸相邻面自动修复模型中删除面留下的开放区域。保留相邻圆角。在下个动画中，删除槽面和相连的圆角面。自动修复开放区域且保留相邻圆角。

NX75工程图基础培训教程(PPT 52页)

综述
在一部件文件内特定的对象：从制图对话框选择性地改变个别制图对象的参数预设置。这些改变优先于客户缺省文件和任一部件文件制图设置。 3
剖切线,视图显示
视图标记
注释参数预设置
注释参数预设置(续)
注释参数预设置(续)
第5 单元∶建立与编辑尺寸
尺寸用户介面
建立尺寸
名义尺寸精度
公差类型
• 一个直观的，易于使用的，图形化的用户界面。
• 自动的正交视图对准，自动的建立中心线。
• 建立完全相关的有自动消隐线处理与画剖面线的剖切视图的能力
制图用户介面
开始→ 制图…。
用户介面布局:
UG 图的组成
UG 图由三部分组成：视图（包栝读入视图，正交视图，放大视图，向视图及各种剖切视图）；尺寸与各种注释；图框与标题块。
注意: 视图相关修改不是永久的。利用删除编缉选项之一，可以移去它们。
UG 制图基础 (二)
第4单元∶制图应用参数预设置
综述
制图应用参数预设置可以来自：
1
客户缺省：通常按企标统一设定。
综述
部件文件制图应用参数预设置：在部件文件内从各种制图对话框预设置影响所有制图对象的参数。这些设置对那个部件优先于客户缺省。 2
添加视图-局部放大视图
局部放大视图含有一个已存图视图的放大部分。其或具有园形边界或具有矩形视图边界。
添加视图-局部放大视图(续)
添加视图-剖切视图
通过由切割平面去分割部件，观看一个部件的内侧.
编辑视图-移去视图、移动/拷贝视图
移去视图从一图上移去一个或多个视图。
1
移动/拷贝视图移动或拷贝在图上的已存视图。
