HFSS仿真对称阵子天线
基于HFSS的超宽带天线的仿真设计
基于HFSS的超宽带天线的仿真设计超宽带（Ultra-Wideband，UWB）技术在通信、雷达、生命科学以及计算机网络等领域都有着重要的应用。
为了实现超宽带通信，需要设计优化的超宽带天线。
本文介绍了基于HFSS软件的超宽带天线的仿真设计。
首先，超宽带天线的设计需要考虑其频率范围和辐射特性。
超宽带天线能够在多个频段内工作，其辐射波形应该符合超宽带信号的要求。
因此，我们需要设计一种在整个频率范围内都能够辐射信号的天线。
在超宽带天线设计中，一种常见的方法是采用螺旋天线。
螺旋天线是一种能够产生圆极化辐射的天线，其具有较宽的频带。
通过调整螺旋天线的尺寸和参数，可以实现在超宽带频率范围内的工作。
使用HFSS软件进行超宽带天线的设计和仿真。
HFSS是一种电磁场仿真软件，能够帮助工程师分析和解决各种无线电频率设备的问题。
使用HFSS软件，可以对超宽带天线进行三维电磁场模拟，并获得其频率响应、辐射图案等参数。
在使用HFSS软件进行仿真设计时，首先需要生成天线的三维模型。
可以通过绘制天线的结构和几何形状，或通过导入CAD文件生成。
在建模过程中，需要注意准确的尺寸和几何参数。
接下来，需要通过设置边界条件和材料参数来定义仿真模型。
在超宽带天线的仿真中，可以采用均匀网格和适当的边界条件来提高计算效率和准确度。
完成模型设置后，可以进行频率扫描仿真来获得天线的频率响应。
通过设置所需的频率范围和步进值，可以获取超宽带天线在整个频率范围内的响应特性。
然后，进行辐射特性的仿真。
通过设置天线的激励条件，可以得到天线的辐射图案和增益等参数。
辐射图案是描述天线辐射能力的重要指标，可以通过HFSS软件进行仿真和分析。
在得到仿真结果后，可以对超宽带天线的性能进行评估和优化。
可以根据仿真结果对天线的尺寸、结构和材料进行调整，以达到设计要求。
总之，基于HFSS的超宽带天线的仿真设计可以帮助工程师实现高效、准确的天线设计。
通过HFSS软件的仿真分析，可以获得超宽带天线的频率响应、辐射图案等各种性能指标，为超宽带通信和其他应用领域提供支持。
【案例分析】经典HFSS仿真实例详解
【案例分析】经典HFSS仿真实例详解新朋友请点击上⽅RFsister关注我们关于仿真软件HFSS相信⼤家多少都有听过，这是⼀款⾮常强⼤好⽤的仿真软件，已经被应⽤于多个领域，当然，天线设计也离不开仿真软件。
本期⼩编为⼤家带来的是经典天线——对称振⼦天线仿真。
下⾯我们先来看看软件的简介。
HFSS – High Frequency Structure Simulator，Ansoft公司推出的三维电磁仿真软件，⽬前已被ANSYS公司收购；是世界上第⼀个商业化的三维结构电磁场仿真软件，业界公认的三维电磁场设计和分析的⼯业标准。
HFSS提供了⼀简洁直观的⽤户设计界⾯、精确⾃适应的场解器、拥有空前电性能分析能⼒的功能强⼤后处理器，能计算任意形状三维⽆源结构的S参数和全波电磁场。
HFSS软件拥有强⼤的天线设计功能，它可以计算天线参量，如增益、⽅向性、远场⽅向图剖⾯、远场3D图和3dB带宽；绘制极化特性，包括球形场分量、圆极化场分量、Ludwig第三定义场分量和轴⽐。
使⽤HFSS，可以计算：①基本电磁场数值解和开边界问题，近远场辐射问题；②端⼝特征阻抗和传输常数；③ S参数和相应端⼝阻抗的归⼀化S参数；④结构的本征模或谐振解。
⽽且，由Ansoft HFSS和Ansoft Designer构成的Ansoft⾼频解决⽅案，是⽬前唯⼀以物理原型为基础的⾼频设计解决⽅案，提供了从系统到电路直⾄部件级的快速⽽精确的设计⼿段，覆盖了⾼频设计的所有环节。
下⾯我们先来看看建⽴HFSS⼯程的⼀般过程。
（1）⾸先第⼀步是运⾏Ansoft HFSS：（2）然后单击下图红框处图标，在当前⼯程中插⼊⼀个设计：（3）选择求解类型，如下图：（4）为建⽴模型设置合适的单位，如下图：（5）在3D窗⼝中建⽴模型。
（6）设置需要的辐射边界。
（7）如果选择激励求解或激励终端求解，则需要为模型设置激励。
（8）设置求解频率及扫频操作等。
（9）点击下图按钮，检查当前⼯程的有效性。
HFSS天线仿真操作步骤(GAO)
HFSS天线仿真操作步骤画激励面点选矩形框1 设置边界条件1 选择某个需要设成地的面，然后2 设为地平面（打钩）注：辐射单元也需要设置，但不需要在无线地的选项中打钩。
2 设介质选择好某个体，Box1.在下面的菜单中有“Material”项目。
点““Material”，弹出一个菜单。
选“Add Material”，又弹出一个菜单将原介电常数数值1修改为4.5后点“OK”则该处改为2.65点“确定”3 设置金属化孔重新选择某个面：“Edit”“Select”“By Nane”弹出菜单选择金属化通孔，点“OK”点框图中的“vacuum”（真空）弹出一个菜单移动滑动条到出现“copper”双击，确定。
4设置激励端口选“Wave Port”，弹出一个菜单。
选“下一步”点“None”，弹出下拉菜单，选“New Line”出现下面菜单设电场方向从下底板拉到上底板，但方向必须是垂直的为保证是垂直的，dx必须为0. 回车后弹出菜单点“下一步”出现下面菜单选择选完成。
5 创建辐射边界1 选2 输入合适数值3 输入合适数值4 回车确定5 辐射边界的一个面必须和激励面是一个面。
选“HFSS”“Boundaries(边界)”“Assign（分配）”“Radiation（辐射）”弹出一个菜单点“OK”。
让辐射边界不显示出来。
点右键，选“View”“Hide Selection”6 选择步进值点“放大镜”符号弹出一个菜单设置步进值点，弹出下面菜单：点“确定”，弹出下面菜单：修改几个数值：8 运行中心频率选“4G”打开“Setup1”下面的“Sweep1”修改步进值为“0.01”10输出曲线1 用左键点击“Results”弹出下拉菜单：选第一个“Create Report”(创建报告)弹出一个菜单点“OK”,弹出一个菜单：选“Done”即可输出曲线12 表面电流分布的输出1 选择要分析电流的那个面点右键，选“Fields”，“E”“Mag_E”,弹出一个菜单选“Done”，即可显示结果。
实验五 对称振子天线的设计与仿真
实验五对称振子天线的设计与仿真一、实验目的1.设计一个对称振子天线2.查看并分析该对称振子天线的反射系数及远场增益方向二、实验设备装有HFSS 13.0软件的笔记本电脑一台三、实验原理1、电流分布对于从中心馈电的偶极子，其两端开路，故电流为零。
工程上通常将其电流分布近似为正弦分布。
假设天线沿z轴放置，其中心坐标位于坐标原点，如图所示，则长度为l的偶极子天线的电流分布为：I(z)=Imsink(l-|z|)，其中Im是波腹电流，k波数。
对半波偶极子而言l=λ/4.则半波偶极子的电流分布，可以写成：I(z)=Imsin（π/2-kz）=Imcos（kz）。
首先明白一点：半波偶极子天线就是对称阵子天线。
2、辐射场和方向图已知半波偶极子天线上的电流分布，可以利用叠加原理来计算半波偶极子天线的辐射场。
式中，称为半波偶极子的方向性函数。
3、方向系数：对称振子是中间馈电，其两臂由两段等长导线构成的振子天线。
一臂的导线半径为，长度为I。
两臂之间的间隙很小，理论上可以忽略不计，所以振子的总长度L=21。
对称振子的长度与波长相比拟，本身己可以构成实用天线。
在计算天线的辐射场时，经过实践证实天线上的电流可以近似认为是按正弦律分布，忽略振子损耗。
根据正弦分布的特点，对称振子的末端为电流的波节点；电流分布关于振子的中心店对称;超过半波长就会出现反相电流。
在分析计算对称振子的辐射场时，可以把对称振子看成是由无数个电流I(z)，长度为dz的电流元件串联而成。
利用线性媒介中电磁场的叠加原理，对称振子的辐射场是这些电流元辐射场之矢量和。
四、实验内容利用HFSS软件设计一个近似理想导体平面的UHF 对称振子天线。
中心频率为0.55GHz，采用同轴线馈电，并考虑平衡馈电的巴伦结构。
最后得到反射系数和二维辐射远场仿真结果。
五、实验步骤.建立新工程了方便建立模型，在Tool>Options>HFSS Options中讲Duplicate Boundaries with geometry复选框选中。
HFSS_V13天线仿真基本操作指南
第二章创建模型
一、绘制常见规则形状
由主菜单选Draw>Rectangle (orEllipse，Circle，Boxand so on)，表示绘制长方体(或长方形、椭圆和圆等等)，或者在上侧快捷图标选择，按Tab键切换到参数设置区(工作区的右下角)。坐标输入窗口位于界面右下角，如图。
注：a.数据输入未完成时，不要在3D绘图区点击鼠标
一、设置分析Add Solution Setup
二、确认设置并分析Validation CheckAnalyzeAll
第五章查看结果Results
一、3D极化图（3D Polar Plot）
二、3D直角图（3DRectangularPlot）
三、辐射方向图（Radiation Pattern）
四、驻波比(VSWR)
hfssv13天线仿真基本操作指南hfssv130高频仿真软件操作指南目录第一章创建工程project一前期准备第二章创建模型3dmodeler一绘制常见规则形状二常用操作三几种常见天线第三章参数及条件设置材料参数边界条件和激励源等setting一设置材料参数二设置辐射边界条件三设置端口激励源四特定边界设置第四章设置求解项并分析analyze一设置分析addsolutionsetup二确认设置并分析validationcheckanalyzeall第五章查看结果results一3d极化图3dpolarplot二3d直角图3drectangularplot三辐射方向图radiationpattern四驻波比vswr五矩阵数据matrixdate第一章创建工程一前期准备1运行hfss后左侧工程管理栏会自动创建一个新工程
微波技术与天线实验8利用HFSS仿真对称振子天线

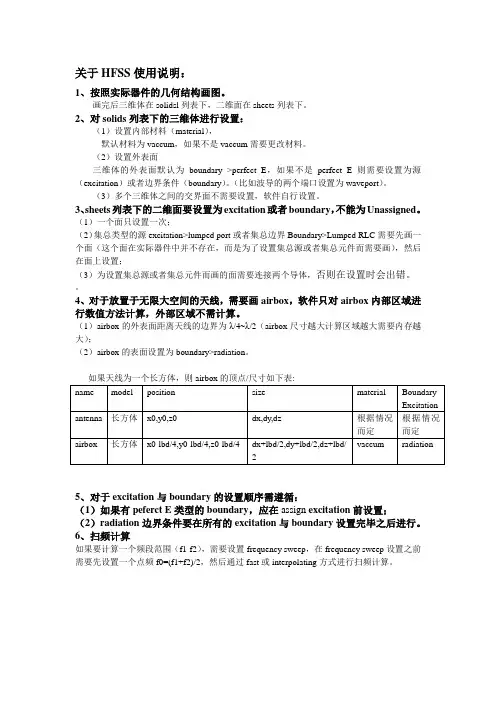

关于HFSS使用说明：1、按照实际器件的几何结构画图。
画完后三维体在solidsl列表下，二维面在sheets列表下。
2、对solids列表下的三维体进行设置：（1）设置内部材料（material），默认材料为vaccum，如果不是vaccum需要更改材料。
（2）设置外表面三维体的外表面默认为boundary >perfect E，如果不是perfect E则需要设置为源（excitation）或者边界条件（boundary）。
（比如波导的两个端口设置为waveport）。
（3）多个三维体之间的交界面不需要设置，软件自行设置。
3、sheets列表下的二维面要设置为excitation或者boundary，不能为Unassigned。
（1）一个面只设置一次；（2）集总类型的源excitation>lumped port或者集总边界Boundary>Lumped RLC需要先画一个面（这个面在实际器件中并不存在，而是为了设置集总源或者集总元件而需要画），然后在面上设置；（3）为设置集总源或者集总元件而画的面需要连接两个导体，否则在设置时会出错。
4、对于放置于无限大空间的天线，需要画airbox，软件只对airbox内部区域进行数值方法计算，外部区域不需计算。
（1）airbox的外表面距离天线的边界为λ/4~λ/2（airbox尺寸越大计算区域越大需要内存越大）；（2）airbox的表面设置为boundary>radiation。
5、对于excitation与boundary的设置顺序需遵循：（1）如果有peferct E类型的boundary，应在assign excitation前设置；（2）radiation边界条件要在所有的excitation与boundary设置完毕之后进行。
6、扫频计算如果要计算一个频段范围（f1-f2），需要设置frequency sweep，在frequency sweep设置之前需要先设置一个点频f0=(f1+f2)/2，然后通过fast或interpolating方式进行扫频计算。
HFSS天线仿真实验报告
HFSS天线仿真实验报告半波偶极子天线设计通信0905杨巨U2009138922012-3-7半波偶极子天线仿真实验报告一、实验目的1、学会简单搭建天线仿真环境的方法，主要是熟悉HFSS软件的使用方法2、了解利用HFSS仿真软件设计和仿真天线的原理、过程和方法3、通过天线的仿真，了解天线的主要性能参数，如驻波比特性、smith圆图特性、方向图特性等4、通过对半波偶极子天线的仿真，学会对其他类型天线仿真的方法二、实验仪器1、装有windows系统的PC一台2、HFSS13.0软件3、截图软件三、实验原理1、首先明白一点：半波偶极子天线就是对称阵子天线。
2、对称振子是中间馈电，其两臂由两段等长导线构成的振子天线。
一臂的导线半径为a，长度为l。
两臂之间的间隙很小，理论上可以忽略不计，所以振子的总长度L=2l。
对称振子的长度与波长相比拟，本身已可以构成实用天线。
3、在计算天线的辐射场时，经过实践证实天线上的电流可以近似认为是按正弦律分布。
取图1的坐标，并忽略振子损耗，则其电流分布可以表示为：式中，Im为天线上波腹点的电流；k=w/c为相移常数、根据正弦分布的特点，对称振子的末端为电流的波节点；电流分布关于振子的中心店对称；超过半波长就会出现反相电流。
4、在分析计算对称振子的辐射场时，可以把对称振子看成是由无数个电流I(z)、长度为dz的电流元件串联而成。
利用线性媒介中电磁场的叠加原理，对称振子的辐射场是这些电流元辐射场之矢量和。
电流元I(z)dz所产生的辐射场为图2 对称振子辐射场的计算如图2 所示，电流元I(z)所产生的辐射场为其中5、方向函数四、实验步骤1、设计变量设置求解类型为Driven Model 类型，并设置长度单位为毫米。
提前定义对称阵子天线的基本参数并初始化2、创建偶极子天线模型，即圆柱形的天线模型。
其中偶极子天线的另外一个臂是通过坐标轴复制来实现的。
3、设置端口激励半波偶极子天线由中心位置馈电，在偶极子天线中心位置创建一个平行于YZ面的矩形面作为激励端口平面。
基于HFSS的双频微带天线仿真及设计
基于HFSS的双频微带天线仿真及设计HFSS（High Frequency Structure Simulator）是一款广泛应用于天线设计领域的电磁仿真软件。
本文将基于HFSS进行双频微带天线的仿真和设计，包括仿真模型构建、参数设置、频率扫描、天线设计优化等内容。
以下是对于每个步骤的详细介绍。
首先，在HFSS软件中创建一个新的项目，然后选择"Design Type"为"Antenna"。
接下来，根据双频微带天线的特点，构建天线的几何结构。
双频微带天线通常由一个辐射贴片和一个馈电贴片组成。
辐射贴片的几何结构决定了辐射频率，馈电贴片的几何结构决定了馈电频率。
根据具体的设计要求，可以选择矩形、圆形或其他形状的贴片。
在构建天线的几何结构后，需要设置天线的材料属性。
可以选择常见的介质材料，如FR-4、Rogers等，然后设置其相对介电常数和损耗因子。
这些参数对天线的性能有重要影响，需要根据具体的设计需求进行调整。
完成材料属性设置后，需要定义辐射贴片和馈电贴片的端口。
通常，辐射贴片和馈电贴片的接地为共地，但其余部分分开。
可以通过选择适当的面来定义每个端口。
然后，设置端口的激励类型和激励参数。
常见的激励类型有电流激励和电压激励，而激励参数包括频率、幅度和相位等。
在设置好端口后，可以进行频率扫描，以获取天线的频率响应。
可以选择在一定范围内进行频率扫描，也可以单独指定感兴趣的频率点。
通过分析结果可以得到辐射和馈电贴片的共振频率，以及频率响应的带宽等信息。
如果设计的频率不满足要求，可以对几何结构和材料参数进行调整，然后重新进行频率扫描。
当天线的频率响应满足要求后，可以进行天线设计的优化。
优化的目标通常包括增加天线的增益、改善天线的辐射效率、扩展天线的带宽等。
可以通过对辐射贴片的长度、宽度、形状等进行调整，或者对馈电贴片的长度和宽度进行调整。
优化过程中，可以通过设置参数范围和优化目标，使用HFSS内置的优化算法进行自动优化。
HFSS天线仿真操作步骤
XSize
YSize
ZSize
£
Command |
2£l
口
§
pper
teri all
Box2
Copy To Clipboard
Copy To Clipboard
Delete Start Point
Delete End Point
Delete Start Point
Delete End Point
选择金属化通孔,
点
Draw 3D Model er HFSS Tools Window KelpX□®El凰遂型倉P匕劉［、*2厂吧］口ooorfT®7q13刁险。矗1V］ (gi |Object
!J
l±l・：®';s.・.T•♦••・田・4十••・田…田±•:田…田丄十
…甲由：
Cyl1naer1
Cylinder1
O Sheets
-匸]Perfect E
Mesh
Optim
Resul
Port
Field
Radi注tion
Edit Imp a dance Mult
Li st..・
Delete All
MM
Vi sualization..・
Reorder Matrix.・・
+ l£j Defini tions
"Wave Port”，弹出一个菜单。
HFSS
画激励面
点选矩形框
1
Y:
1-21
Z:
|0?5 ||Absolut^J ar ▼ |
mm
1设置边界条件
1选择某个需要设成地的面，然后
NUM
2设为地平面（打钩）
对称振子天线的hfss仿真
对称振子天线的hfss仿真对称振子天线的HFSS仿真摘要：对称振子天线不仅是一种结构简单的天线，而且是一经典的，迄今为止使用最广泛的天线。
每臂长度为四分之一波长、全长为二分之一波长的振子，称为半波对称振子，单个半波对称振子可简单地独立使用或用作抛物面天线的馈源，也可采用多个半波对称振子组成的天线阵。
其上电流呈驻波分布，如果两线末端张开，辐射将逐渐增强。
本文用hfss仿真了一个简单的对称振子天线，得出了反射系数曲线和远场增益图，熟悉了hfss仿真软件的使用，学习了对称振子天线的原理。
关键词：对称振子，hfss, 反射系数，远场增益Abstract: Dipole antenna is not only an antenna of simple structure, but also is the most widely used antenna till now. The length of every arm is 1/2 wavelength and the whole length equal to a wavelength is defined dipole antenna. Single half-wave dipole antenna can be simply independently used or worked as feed of parabolic antenna, several half-wave dipole antennas can also constitute antenna array. The current on it distribute as a standing wave. If two ends of the lines open,the radiation will gradually increased. This article simulated a simple dipole antenna with hfss,reflection coefficient curve and far field gain graph are given, had a basic knowledge of hfss software, and the theory of dipole antenna is studied.Key words: Dipole, hfss, reflection coefficient, far field gain0.引言两部分长度相等而中心断开并接以馈电的导线，可用作发射和接收天线，这样构成的天线叫做对称天线。
《HFSS软件设计与仿真实验》的实验指导书
《HFSS软件设计与仿真实验》的实验指导书1.HFSS软件入门：实验目的：熟悉hfss软件的工作界面及工作界面各个部分的作用作用与使用方法实验内容：菜单栏、工具栏、状态栏、工程管理窗口、属性窗口、进度窗口、信息管理窗口、3D模型窗口。
熟悉hfss软件的应用及其设计步骤：通过T型波导内场分析与优化设计的HFSS仿真实例，让学生对hfss操作步骤及设计流程有整体直观的了解及掌握，对每一个设计环节有一个初步定位。
Hfss的设计步骤如下：创建新的hfss工程设计，设置求解类型；创建T型波导模型（几何模型、设置边界条件、设置激励）；定义和添加变量；求解设置及扫频设置；运行仿真设计；仿真查看结果。
参考文献：ansoft hfss 磁场分析与应用实例Hfss原理与工程应用2.HFSS软件设计应用：实验目的：熟悉hfss软件的设计流程及操作步骤实验内容：（a）hfss软件的几何模型的创建:一维线模型（直线、曲线、圆弧）二维平面模型（矩形、圆形、椭圆、多边形）；三维模型（立方体、棱柱体、圆柱、球、圆锥）等的建立。
（b）边界条件的设置：理想导体边界、理想磁边界、辐射边界、理想匹配层、有限导体边界、阻抗边界、对称边界、主从边界、集总RLC边界，分层阻抗边界，无限大地平面边界等的设置。
（c）激励的设置:波端口激励、集总端口激励、磁偏置激励、照射波激励等的设置。
（d）材料属性的设置：相对电导率、相对磁导率、电导率、介质损耗角正切、磁损耗角正切、各向异性材料等的设置。
（e）求解的设置：求解类型、扫频、电场矢量、特性阻抗、阻抗乘法器等的设置及使用。
(f)优化设计的设置：优化方法、优化变量、目标函数、目标权值等的设置及其功能(g)结果查看的设置：阻抗、电磁场分布、谐振频率等的查看方法。
参考文献：ansoft hfss 磁场分析与应用实例Hfss原理与工程应用3.HFSS软件与天线设计实验一：对称振子天线的hfss软件仿真实验实验目的：掌握hfss工作界面、操作步骤及设计流程实验内容：T型波导内场分析与优化设计的HFSS仿真实例。
HFSS仿真对称阵子天线
基于HFSS 的对称阵子天线仿真一、对称阵子天线概述 对称阵子天线是最基本也是最常用的天线形式。
对于中心点馈电的对称振子天线，其结构可看做是一段开路传输线张开而成。
馈电时，在对称振子两臂产生高频电流，此电流将产生辐射场。
可以将对称振子分成无数小段，每一小段都可以看成电基本振子，则对称振子辐射场就是这些无数小段电基本振子辐射场的总和。
由于结构简单，对称振子广泛应用于雷达、通信、电视和广播等无线电技术设备中。
对称振子的工作频率从短波波段到微波波段。
它既可作为独立的天线使用，也可以作为天线阵基本单元组成线阵或平面阵，还可以作为反射面天线的馈源。
二、天线参数对称阵子天线主要有输入阻抗，反射系数，回波损耗这几个重要参数。
图1为用MATLAB 仿真得出的半波对称阵子的E 面方向图。
输入阻抗in in in jX R Z +=，反射系数00Z Z Z Z in in +-=Γ，回波损耗Γ=lg 20RL 。
图1 理论E面方向图三、仿真过程对称阵子天线模型由几部分组成：两臂、馈电、辐射箱。
对称阵子的两臂为圆柱体，材料为理想导体，半径为变量r，臂长为变量l。
对称阵子一般通过同轴馈电，可以看作在振子的两臂之间施加了及总电压。
在用HFSS仿真时通过一个平面连接两臂，在平面上设置激励源来实现。
通过建立辐射箱，表面设置吸收边界条件来模拟无界空间。
依据这些要点建立了对阵振子天线模型，如图2。
图2 对称阵子天线模型四、结果分析图3为阻抗曲线图，深色为实部，浅色为虚部，模拟情况与理论值接近。
图4为端口2匹配时端口1的反射系数。
条件设定为r=1mm，l=25mm，即半波对称阵子。
比较图3和图4，可以得出在2.6GHz处反射系数最低，端口阻抗值约为50Ω，此为半波对称阵子天线的谐振频率。
图3 阻抗曲线图4 S11曲线图5为对称阵子天线的三维方向图，可以得出对称阵子的辐射场关于天线轴向对称。
图5 三维方向图图6是对称阵子的E面方向图，此方向图画出的是天线总增益的绝对值，与理论值接近。
基于HFSS的微带天线线阵仿真
基于HFSS的微带天线线阵仿真本文将介绍基于HFSS（High Frequency Simulation Software）的微带天线线阵仿真。
我们将确定文章类型为议论文，围绕HFSS技术和微带天线线阵仿真展开论述。
在无线通信领域，微带天线作为一种常见的天线类型，具有体积小、易于集成、易于共形等特点，被广泛应用于各种无线设备中。
为了优化微带天线的性能，常常需要对天线进行仿真和设计。
其中，HFSS是一款广泛使用的三维电磁仿真软件，可以用于微带天线的设计和仿真。
我们来了解一下HFSS的基本原理。
HFSS是一款基于有限元方法的电磁仿真软件，通过建立三维模型，对电磁场进行数值计算和仿真。
使用HFSS进行微带天线线阵仿真时，我们需要建立天线的三维模型，设置材料属性、边界条件和激励源等参数，然后进行计算和后处理。
在微带天线线阵仿真中，选用HFSS技术的原因主要有以下几点。
HFSS 可以精确地模拟电磁场分布和天线性能。
HFSS具有强大的网格划分功能，可以对复杂的微带天线结构进行精确的建模和仿真。
HFSS还提供了丰富的数据处理和可视化工具，方便用户对仿真结果进行分析和优化。
在进行微带天线线阵仿真时，需要注意以下几点。
需要对微带天线线阵的结构进行仔细设计，确保天线的性能符合要求。
在设置材料属性和边界条件时，需要充分考虑天线的实际情况，保证仿真的准确性。
在仿真过程中，需要对计算时间和计算精度进行合理控制，以获得最佳的仿真效果。
通过使用HFSS进行微带天线线阵仿真，我们可以获得以下成果。
我们可以得到天线的辐射特性和阻抗特性等关键性能参数。
我们可以观察到电磁场的分布情况，以及天线在不同频率和不同方向上的性能表现。
我们可以根据仿真结果对天线进行优化设计，提高天线的性能指标，例如增益、波束宽度、交叉极化等。
基于HFSS的微带天线线阵仿真是一种有效的天线设计和优化方法。
通过使用HFSS进行仿真和分析，我们可以快速地获得天线的性能参数和电磁场分布情况，从而更好地理解微带天线的性能和设计要点。
利用HFSS仿真对称振子天线
该天线的设计思路是: 用于野外设台的天线,方便携带,天线合拢以后,最长单节不超过1.5米,共5个单位组件.天线为两个单元,通过装卸振子的单节改变振子长度,使得天线能分别工作在6M,10M,15M,17M,20M../forum/viewthread.php?tid=2628表1 对称振子天线三维体模型名称 形状 顶点(x,y,z) (mm)尺寸(mm) 材料 arm1 圆柱体 (0,0,0.5) radius=$r ，height=$l Pec arm2 圆柱体 (0,0,-0.5)radius =$r ，height=-$l Pec airbox长方体(-$lbd/3-$r,-$lbd/3-$r, -$lbd/3-$l-$r)xsize=2*$lbd/3+2*$r ysize=2*$lbd/3+2*$r zsize=2*$lbd/3+$l+2*$rvacuum表2 对称振子天线二维面模型名称 所在面 形状 顶点(mm) 尺寸(mm) 边界/源 feedxz矩形(-$r,$r,-0.5) dx=2*$r1, dz=1Lumped port表3 变量表变量名 变量初始值（mm ）变量变化范围（mm ）步长（mm ）$lbd 300 $l 25 [25,200] 25 $r1[1,5]11 新建工程并命名新建工程并命名。
打开HFSS ，新建工程，点击工具，将工程保存为dipole 。
2 设置求解类型设置求解类型。
点击HFSS>Solution Type ，选择Driven Terminal 。
3 设置单位设置单位。
点击Modeler>Units ，选择mm 。
4 画对称振子对称振子的一的一的一支支臂，形状为圆柱体形状为圆柱体，，命名为 arm1，材料设置为理想导体材料设置为理想导体，，半径设置为变量$r ，臂长设置为变量$l 。
将鼠标指向工具，出现文字“Draw cylinder ”，点击，在画图窗口中拖动鼠标画出一个圆柱。
2024版HFSS天线仿真实例系列教程1
导出报告
将仿真结果和优化过程导出为报告，供后续分析 和参考。
27
07
总结与展望
2024/1/29
28
教程内容回顾
2024/1/29
HFSS天线仿真基本原理
介绍了高频结构仿真（HFSS）的基本原理及其在天线设计中的应用。
天线设计基础
详细阐述了天线设计的基本概念，如辐射、方向性、增益等，以及常 见的天线类型和性能指标。
03
优化设计
根据分析结果，对天线设计进行优 化，如调整振子长度、改变馈电结
构等，以提高天线性能。
2024/1/29
02
结果分析
对仿真结果进行分析，包括S参数 曲线、辐射方向图、增益等性能指
标的评估。
04
再次仿真验证
对优化后的设计进行再次仿真验证， 确保性能达到预期要求。
19
05 微带天线仿真实例
2024/1/29
• 天线参数：描述天线性能的主要参数有方向图、增益、输入阻抗、驻波比、极化等。这些参数可以通过仿真或 测量得到，用于评估天线的性能优劣。
• 仿真模型：在天线仿真中，需要建立天线的三维模型并设置相应的边界条件和激励源。模型的准确性直接影响 到仿真结果的可靠性。因此，在建立模型时需要充分考虑天线的实际结构和工作环境。
求解参数设置
包括频率范围、收敛精度、最大迭代次数 等参数的设置。
B
C
自适应网格划分
根据模型复杂度和求解精度要求，自动调整 网格大小和密度。
并行计算支持
利用多核处理器或集群计算资源，加速求解 过程。
D
2024/1/29
11
03 天线设计原理及性能指标
2024/1/29
12
HFSS学习小结1 1、 对称的使用 对于一个具体的高频电磁场仿真问题 ...
HFSS学习小结11、对称的使用对于一个具体的高频电磁场仿真问题，首先应该看看它是否可以采用对称面。
这里面的约束主要在几何对称和激励对称要求。
如果一个问题的激励并不要求是可改变的，比如全部同相馈电的阵列，此时最好采用对称，甚至可以采用2个对称（E 和H 对称），将可以大大节约时间和设备资源。
2、面的使用在实际问题中，有很多结构是可以使用 2 维面来代替的，使用2 维面的好处是可以极大的减少计算量并且结果与使用3 维实体相差无几。
例如计算一个微带的分支线耦合器，印制板的微带以及地都可以指定某些面为理想电面代替，这样可以很快的获得所需要的物理尺寸及其性能。
再以计算偶极子为例，如果偶极子是以理想导体为材质的圆柱，那么相同的其他条件下其计算时间大约是采用等效面为偶极子的4～5 倍，由此可见一般。
3、Lump Port（集中端口）的使用在HFSS8 里提供了一种新的激励：Lump Port，这种激励避免了建立一个同轴或者波导激励，从而在一定程度上减轻了模型量，也减少了计算时间。
LumpPort 也可以使用一个面来代表，要注意的是对该Port 的校准线和阻抗线的设置一定要准确，端口在空间上一定要与其他金属（或电面）相接，否则结果极易出错。
4、关于辐射边界的问题在不需要求解近（远）场问题时，比如密封在金属箱体里面的滤波器等密闭问题，无需设置辐射边界。
在需要求解场分布或者方向图时，必须设置辐射边界。
这里有些需要注意的问题：在计算大带宽周期性结构时，比如3 个倍频程，最好分段计算，例如以一个倍频程为一段，也就是说在不同的频段计算时设置不同大小的辐射边界，否则在计算的频率边缘难以保证计算精度；其次，辐射边界的大小和问题的具体形状密切相关，如果物体的外部轮廓可以装在一个球或并不过分的椭球中时，宜采用立方体边界——简单有效，如果问题的外部轮廓较为复杂或者椭球2 轴差距太大，以采用相似形边界或圆柱边界，对于辐射问题，如果估计问题的增益较低（比如2dB），那么边界宜采用球形，此时为了得到结果准确也只好牺牲时间了；另在HFSS 8 中提供了一种新的吸收边界——PML 边界条件，对于这种边界，笔者并不是很满意，尽管其有效距离为八分之一个中心波长——是老边界的一半，可以减少计算量，然而这种边界由程序自己生成，为一个立方体的复杂结构，对于一些特殊的复杂问题，这种边界内部有很多的空间是无用的，此时还不如使用老边界灵活。
HFSS下仿真半波电偶极子天线
HFSS下仿真半波电偶极⼦天线半波电偶极⼦天线就是对称振⼦天线，如图所⽰在HFSS中的模型⾥，天线是由两个圆柱体（pec）组成。
1.在HFSS中建⽴⼀⼯程项⽬，设置基本变量，HFSS->Design properties2.画⼀个圆柱Draw->Cylinder材料选择pec:3.通过镜像复制，画出另⼀个天线选中圆柱模型，Edit->Duplicate->Mirror在右下⾓会出现这个：输⼊0 ，0， 0，如图所⽰，按enter接着出现这个：输⼊0， 0，1，如图所这个就画好了另⼀个圆柱体4.合并两个圆柱体Ctrl+A，选中两个圆柱体，Modeler->Boolean->Unit5.在两个圆柱之间画长⽅形（集总馈电端⼝）选择在XZ⾯画长⽅形设置集总端⼝，选择长⽅形，右击：Assign Excitation->Lumped port点击下⼀步，设置积分线（Inegration Line）在右下⾓出现这个，输⼊：0，0，-0.12（这⾥的0.12就是gap/2的值）如图所⽰，按enter键:出现这个：输⼊：0 ，0， 0.24（这⾥的0.24就是gap的值）如图所⽰，按enter键画好之后如图所⽰6.画辐射边界画⼀个圆柱，透明度设置为0.8设置辐射条件：选中圆柱，右击，Assign Boundary->Radiation模型已经建好了，如图所⽰7.求解设置Analysis->add solution setup右击Setup1->Add Frequency Sweep8.检查模型，如图所⽰，就可以仿真了9,写太累了，不想写了，接下来你就可以看到⼀个红红的⼩苹果。
