滑坡治理设计图纸
滑坡治理施工图设计
目录前言 (1)0.1任务来源和目的任务 (1)0.2工程区概况 (1)0.3可研、初步设计治理方案 (1)0.4施工图设计方案优化调整说明 (3)2 滑坡灾害体基本概况 (3)2.1高乾山滑坡交通位置 (3)2.2不稳定斜坡基本特征 (3)3治理工程总体设计 (7)3.1设计依据 (7)3.2设计标准 (7)3.3总体设计思路 (8)4治理工程分项设计 (8)4.1工程布置 (8)4.2设计参数 (8)4.3结构材料选择 (9)4.4施工技术要求 (9)5 工程量清单 (13)6.工程施工组织 (13)6.1占地 (13)6.2交通运输 (14)6.3施工用水 (14)6.4施工用电 (14)6.5材料来源 (14)6.6弃渣处理 (14)6.7办公及工人住所 (14)6.8环保要求 (14)7施工安全 (14)8滑坡监测设计 (14)9工程使用及维护 (14)附件1.阆中市木兰乡高乾山滑坡防治工程计算书2.阆中市木兰乡高乾山滑坡防治工程施工图预算附图目录前言0.1 任务来源和目的任务0.1.1 任务由来根据四川省委、省政府关于地震灾害区灾后恢复重建工作的总体安排部署和要求，当前全省灾区已进入恢复重建的关键时期，任务艰巨而紧迫。
根据省领导的指示精神，为尽快消除地质灾害隐患，促进灾后恢复重建工作顺利实施，四川省国土资源厅《关于下达四川省地震灾区第四批(第一期)重大地质灾害治理工程施工图设计项目任务书的通知》下达阆中市重大地质灾害隐患点施工图设计工作。
阆中市木兰乡高乾山滑坡治理工程施工图设计项目为该批次项目（序号804），该项目由公司承担施工图设计工作。
根据任务书要求，我单位在可研和初设工作基础上，进行高乾山滑坡防治工程施工图设计。
0.2 工程区概况0.2.1工程区位置木兰乡高乾山滑坡位于木兰乡镇场镇，该场镇位于丘陵山区半坡上，滑坡、崩塌区地理坐标：E：105°44′13″，N：31°35′25″。
滑坡治理方案
滑坡治理方案第一章总则1 编制根据及编制原则1.1 编制根据1.1.1 国家与当地政府的有关法令、法规及规定。
1.1.2 重庆市万州区关塘口滑坡区滑坡与塌岸灾害防治工程施工招标文件、补遗书及设计图、有关的标准图、参考图。
1.1.3 标前会精神及现场调查取得的有关资料与信息。
1.1.4 颁布的现行的建筑《设计规范》、《施工规范》及其它规范与规程。
1.1.5 当地的水文地质、地形地貌、气象条件及交通运输条件。
1.1.6 我单位拟投入本工程的施工人员及机械设备。
1.1.7 我单位在其它相同工程施工中取得的成熟经验及其它有关类似工程的施工经验。
1.1.8 我单位的施工工艺、管理、科研成果及ISO9002系列质量标准。
1.2 编制原则1.2.1 严格遵守国家与当地政府的有关法令、法规及有关规定。
1.2.2 严格执行中华人民共与国国家标准与设计、施工规范、《安全操作规程》及招标文件中的有关规定，切实响应招标文件的要求。
1.2.3 根据工程实际情况，围绕重点项目周密部署，合理安排施工顺序。
1.2.4使用平行流水及均衡施工方法，坚持对工程施工全过程严密监控，运用网络技术操纵施工进度，抓住关键线路，确保工期目标实现。
1.2.5 合理配置生产要素，优化施工平面布置，减少工程消耗，降低生产成本。
1.2.6严格遵守安全防护规程、《安全操作规程》，定期组织安全会议，进行安全防护教育，健全安全管理体系，落实安全责任制，坚持安全检查制度，使安全工作警钟长鸣。
实现“五无、二操纵、一消灭”的安全目标。
1.2.7 制定施工方案时，首先考虑环境保护措施，注重文明施工，把确保交通畅通、周边秩序良好、居民正常生活作为施工组织的前题，树立本项目及我单位的良好形象。
1.2.8严格执行ISO9002系列质量标准，对施工过程进行有效操纵，建立健全工程质量保证体系，完善质量管理制度，建立质量操纵流程，抓住关键施工工序，把本标段建成精品工程。
1.2.9 根据当地的水文地质、气象条件及施工工期要求，优化施工组织设计，充分发挥本单位施工工艺水平及管理水平，严格按设计及业主的要求组织施工，以合理配置人、财、机、物要素，确保工程的顺利实施。
某滑坡治理施工组织设计

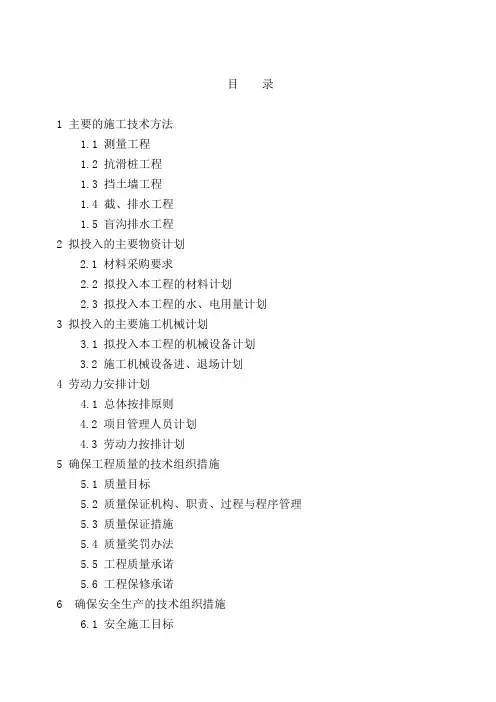

目录1 主要的施工技术方法1.1 测量工程1.2 抗滑桩工程1.3 挡土墙工程1.4 截、排水工程1.5 盲沟排水工程2 拟投入的主要物资计划2.1 材料采购要求2.2 拟投入本工程的材料计划2.3 拟投入本工程的水、电用量计划3 拟投入的主要施工机械计划3.1 拟投入本工程的机械设备计划3.2 施工机械设备进、退场计划4 劳动力安排计划4.1 总体按排原则4.2 项目管理人员计划4.3 劳动力按排计划5 确保工程质量的技术组织措施5.1 质量目标5.2 质量保证机构、职责、过程与程序管理5.3 质量保证措施5.4 质量奖罚办法5.5 工程质量承诺5.6 工程保修承诺6 确保安全生产的技术组织措施6.1 安全施工目标6.2 安全施工保证体系6.3 安全施工管理6.4 安全职责6.5 安全施工保障措施6.6 安全生产奖罚措施6.7 安全承诺7 确保工期的技术组织措施7.1 工期保证措施7.2 工期奖罚办法7.3 工期承诺8 确保文明施工的技术组织措施8.1 文明施工目标8.2 文明施工管理组织机构8.3 文明施工保证措施8.4 文明施工奖罚办法8.5 文明施工承诺9 环境保护技术组织措施9.1 场地污水排放9.2 防尘措施9.3 弃土处理9.4 施工降噪9.5 遵守其它环保措施9.6 环境保护奖罚办法9.7 环境保护承诺10 工程施工预警与应急抢险措施10.1 组织措施10.2 人员及设备配备10.3 一般处置措施10.4 工程施工预警10.5 应急抢险措施11 施工总进度表或施工网络图11.1 施工总工期11.2 施工总进度控制方法11.3 施工进度总计划图11.4 里程碑时间12 施工平面布置12.1 施工总平面布置12.2 施工总平面布置说明1 主要施工技术方法1.1 测量工程1.1.1 施工测量要求（1）施工测量应符合防护工程设计图纸及《工程测量规范》（GB50026-93）的有关要求。
（2）对业主提供的控制点应复核无误后方可引用。
滑坡处理(精简)
滑坡处理一、施工工艺流程：截水沟施工→边坡清理→搭设脚手架→锚杆施工→一次喷射混凝土→钢筋网绑扎→二次喷射混凝土→养护。
（一）、施工方法1、截水沟施工（1）沟槽开挖在边坡开挖线以外2米，施工放样开挖沟槽线。
用人工开挖初步成型，人工进行挂线修整，开挖过程中样架严格控制其沟槽尺寸。
沟槽开挖至设计尺寸后，经监理工程师检查，其平面位置尺寸大小、地质情况均符合设计要求后，即进行下一步施工。
（2）砌筑施工1）采用坐浆法分段砌筑，砂浆饱满，砂浆经拌灰机拌合后，人工挑至浆砌工作面。
2）片石抗压强度严格控制在30MPa以上，片石厚度不得小于150mm，片石表面较平整，不平整的片石不用于面石砌筑。
3）砂浆用M7.5砂浆，水泥、砂、水等建筑材料均采用经检验合格的材料，现场拌制的砂浆必须在2小时内使用完毕，已凝结的砂浆严禁使用。
4）砌筑前，对石料必须浇水湿润，表面有泥土、水锈的石块，清除干净后用于施工，砌体每15m设沉降缝。
5）砌筑顺序为先坐浆铺底石，后砌沟边，采用分段支样架挂线，先砌面石，跟随砌腹石，分层砌筑。
6）砌筑片石时，大面朝下，小面朝上放置以保证砌体稳固，石块之间砌缝控制在20mm，最大不超过40mm，砌块之间用砂浆填塞饱满，避免形成瞎缝，用小石头填塞时，应用砂浆包裹石块固围，石块砌缝应互相错开，以免形成通缝。
7)砌筑过程及砌筑完工都必须随时注意浇水养护，完工后养护期保持在7天以上。
2、边坡清理边坡按1:1.5进行清方处理，清理范围延伸至周边截水沟内侧5m的水平距离。
清理施工应采用自上而下，分区跳段的方式进行，每段施工长度一般应15m，任何部位均不得采用自下而上的开挖方式。
施工中应遵循“信息法”施工的原则，勤监测、勤巡视，及时反馈信息，根据变化的情况指导施工。
清理后的边坡应尽量减少暴露时间，及时清边检底，同时注意避开雨季。
3、脚手架搭设及拆除（1）搭设金属扣件双排脚手架，按照监理工程师的指示做好准备工作。
1)搭设前应严格进行钢管筛选，凡严重锈蚀、薄壁、严重弯曲裂变的杆件不宜采用。
路基滑坡治理深部泄水孔(仰斜式排水孔)施工工法
路基滑坡治理深部泄水孔（仰斜式排水孔）施工工法中铁四局集团有限公司二〇一六年八月目录1. 前言 (1)2. 工法特点 (1)3. 工艺原理 (2)4. 施工工艺流程及操作要点 (2)5.1 工艺流程 (2)5.2.1 施工准备 (3)5.2.2 测量放样 (3)5.2.3 安装机械设备 (6)6.材料与设备 (9)6.1机具设备 (9)6.2 材料 (9)7.质量控制 (9)7.2 质量管理组织措施 (9)8.安全措施 (11)8.1 安全管理措施 (11)9.环保、节能措施 (13)10.效益分析 (14)11.工程实例 (14)路基滑坡治理深部泄水孔（仰斜式排水孔）施工工法中铁四局集团有限公司重庆分公司欧华王永亮高磊王厚鑫王冬黄武韦海东1.前言近年来，随着国家对防洪泄洪的不断重视，很多降排水施工工法应运而生，“路基深部泄水孔施工”作为一种新型的降排水施工工法在工程建设中得到广泛应用，本工法适应于更复杂的地质岩层，更大的横向深度排水降水。
我们常见的泄水孔一般应用于路基挡墙，坡面防护等防护工程中，这种新型的仰斜式排水孔施工是采用小直径的排水管在边坡坡体内排除覆盖层孔隙水及基岩裂隙水的一种有效方法，它可以快速疏干地下水，提高岩（土）体抗剪强度，防止边坡失稳，并减少对岩（土）体的开挖，加快工程进度和降低造价。
路基滑坡治理工程排除地下水，使用深部泄水孔施工排除地下水非常少见，这种工法能为今后类似工程的开展积累丰富的经验。
选取一种成孔快速，成本低廉，保证质量及安全风险较小的一种排水工艺是今后工程发展的趋势。
中铁四局集团有限公司重庆分公司余凯边坡治理工程项目经理部现结合现场施工工艺和施工经验编写了本工法。
2.工法特点2.1 地质环境适应性强仰斜式排水孔施工工艺独特，对地质岩层环境适应性强；施工机械设备比较少，对工地现场施工环境要求也特别低。
2.2 物机及人员需求量小，节约成本仰斜式排水孔施工方法，采用的是传统的锚索套管跟进钻孔施工技术附加锚索套管管外增设套管的施工方法相结合，双管齐下，管管相扣。
边坡滑坡治理工程施工方案
株洲云龙示范区迎宾大道边坡滑坡治理工程施工组织设计一、施工方案、编制说明我公司对此次施工组织设计的编制高度重视,按照建设单位招标会通知精神和内容要求,召集了参加过类似工程施工、有丰富管理及施工经验的人员,在仔细研究图纸,明确工程特点、充分了解施工环境、准确把握业主要求的前提下,成立编制专题小组,经公司专题会议研究后,进行了认真而详细的编制,力求本方案切合工程实际,思路先进,可操作性强;我们一定在保证质量和工期的前提下,最大限度地降低工程成本,合理利用工程资金,向株洲市云龙示范区学林办事处献上“良心工程、道德工程、精品工程”;、编制依据1株洲云龙示范区迎宾大道边坡滑坡治理工程招标文件;2我公司的质量ISO9001、环境ISO14000和职业健康安全OHSMS18000质量手册、程序文件及管理制度;3 国家和行业现行的施工质量验收规范;、锚杆工程一.材料1 预应力杆体材料宜选用钢绞线、高强度钢丝或高强螺纹钢筋;当预应力值较小或锚杆长度小于20m时,预应力筋也可采用 II 级或 III 级钢筋;2 水泥浆体材料：水泥应普通硅酸盐水泥,必要时可采用抗硫酸盐水泥,不得使用高铝水泥;细骨料应选用粒径小于2mm的中细砂;采用符合要求的水质,不得使用污水,不得使用PH值小于4的酸性水;3 塑料套管材料：应具有足够的强度,保证其在加工和安装过程中不致损坏,具有抗水性和化学稳定性,与水泥砂浆和防腐剂接触无不良反应;4 隔离架应由钢、塑料或其它杆体无害的材料制作,不得使用木质隔离架;5 防腐材料：在锚杆服务年限内,应保持其耐久性,在规定的工作温度内或张拉过程中不开裂、变脆或成为流体,不得于相邻材料发生不良反应,应保持其化学稳定性和防水性,不得对锚杆自由段的变形产生任何限制;二、作业条件1 在锚杆施工前,应根据设计要求、土层条件和环境条件,合理选择施工设备、器具和工艺方法;2 根据设计要求和机器设备的规格、型号,平整出保证安全和足够施工的场地;3 施工前,要认真检查原材料型号、品种、规格及锚杆各部件的质量,并检查原材料和主要技术性能是否符合设计要求;4 工程锚杆施工前,宜取两根锚杆进行钻孔、注浆、张拉与锁定的试验性作业,考核施工工艺和施工设备的适应性;三、操作工艺1、钻孔1 钻孔前,根据设计要求和土层条件,定出孔位,做出标记;2 作业面场地要平坦、坚实、有排水沟,场地宽度大于4m;3 钻机就位后,应保持平稳,导杆或立轴与钻杆倾角一致,并在同一轴线上;4 钻进用的钻具,可采用地质部门使用的普通岩芯钻探的钻头和管材系列;钻孔设备可根据土层条件选择专门锚杆钻机或地质钻机;5 根据土层条件可选择岩芯钻进,也可选择无岩芯钻进；为了配合跟管钻进,应配备足够数量的长度为的短套管;6 在钻进过程中,应精心操作,精神集中,合理掌握钻进参数,合理掌握钻进速度,防止埋钻、卡钻等各种孔内事故;一旦发生孔内事故,应争取一切时间尽快处理,并备齐必要的事故打捞工具;7 钻孔完毕后,用清水把孔底沉渣冲洗干净,直至孔口清水返出;2、锚杆杆体的组装与安放1 按设计要求制作锚杆,为使锚杆处于钻孔中心,应在锚杆杆件上安设定中架或隔离架粗钢筋杆体沿轴线方向每隔设置一个定中架,钢绞线或钢丝束每隔设置一个隔离架;2 锚杆钢筋或钢丝平直、顺直、除油除绣;杆体自由段应用塑料布或塑料管包扎,与锚固体连接处用铅丝绑扎;3 安放锚杆杆体时,应防止杆体扭曲、压弯,注浆管宜随锚杆一同放入孔内,管端距孔底为50-100mm,杆体放入角度与钻孔倾角保持一致,安好后使杆体始终处于钻孔中心;4 若发现孔壁坍塌,应重新透孔、清孔,直至能顺利送入锚杆为止;3、注浆1 注浆材料应根据设计要求确定,一般宜选用水泥：砂=1：1-1：2,水灰比的水泥砂浆或水灰比的纯水泥浆,必要时可加入一定量的外加剂或掺合料;2 浆液应搅拌均匀,过筛,随搅随用,浆液应在初凝前用完,注浆管路应经常保持畅通;3 常压注浆采用砂浆泵将浆液经压浆管输送至孔底,再由孔底返出孔口,待孔口溢出浆液或排气管停止排气时,可停止注浆;4 浆液硬化后不能充满锚固体时,应进行补浆,注浆量不得小于计算量,其充盈系数为;5 注浆时,宜边灌注边拔出注浆管;但应注意管口应始终处于浆面以下,注浆时应随时活动注浆管,待浆液溢出孔口时全部拔出,6 拔出套管,拔管时应注意钢筋有无被带出的情况,否则应再压进去直至不带出为止,再继续拔管;7 注浆完毕应将外露的钢筋清洗干净,并保护好;4、张拉与锁定1 按设计和工艺要求安装好腰梁,并保证各段平直,腰梁与挡墙之间的空隙要紧贴密实,并安装好支承平台;2 锚杆张拉前至少先施加一级荷载即1/10的锚拉力,使各部紧固伏贴和杆体完全平直,保证张拉数据准确;3 锚固体与台座砼强度均大于15MPa时或注浆后至少有7天的养护时间,方可进行张拉;4 锚杆张拉至设计轴向拉力值时Nt,土质为砂土时保持10min,为黏性土时保持15min,然后卸荷至锁定荷载进行锁定作业;锚杆张拉荷载分级观测时间遵守下表的规定;5 锚杆锁定工作,应采用符合技术要求的锚具略;6 锚杆锁定后,若发现有明显预应力损失时,应进行补偿张拉;5、锚杆锚固段的防腐处理1 一般腐蚀环境中的永久锚杆,其锚固段内杆体可采用水泥浆或砂浆封闭防腐,但杆体周围必须有厚的保护层;2 严重腐蚀环境中的永久锚杆,其锚固段内杆体宜用纹管外套,管内孔隙用环氧树脂水泥浆或水泥砂浆充填,套管周围保护层厚度不得小于;3 临时性锚杆锚固段杆体应采用水泥浆封闭防腐,杆体周围保护层厚度不得小于;、浆砌毛石1、石料质量1石料规格、尺寸、等级应符合图纸规定或监理人要求;2石料应强韧、密实、坚固与耐久,质地适当细致,无风化剥落和裂纹及结构缺陷;块石色泽要尽量均匀;石料不得含有妨碍砂浆的正常粘结或有损于外露面外观的污泥、油质或其他有害物质;3片石：片石的厚度不应小于150mm卵形和薄片者不得使用;镶面石料应选择尺寸稍大并具有较平整表面,且应稍加粗凿;在角隅处应使用较大石料,大致粗凿方正;4块石：块石应方正,上下面平行;石料厚度不小于200mm,石料宽度及长度应分别为石料厚度的1～倍和～3倍;石料的尖锐边角应凿去;所有垂直于外露面的镶面石的表面,应加以修凿,使其表面平整度不得大于20mm;角隅石或墩尖端的镶面石,根据需要应修凿至所需形状;2、砂浆1砌体所用砂浆配合比,应根据试验室配比试拌试验做出施工配合比,并向监理人报验;水灰比不应大于;砂浆应有适当的和易性和稠度,其值当用标准圆锥体沉入度表示为50～70mm;2砌石和勾缝所用砂浆等级应按图纸规定;砂浆用机械拌和;机械拌和砂浆应在监理认可的拌和机内进行,其拌和时间不少于;砂浆拌和后2～3h内应使用完毕,不允许加水重塑;在运输过程或在储存器中发生离析、泌水的砂浆,砌筑前应重新拌和；已凝结的砂浆,不得使用;3砂浆所用水泥、砂及水应符合规范规定;砂浆中宜用中砂或粗砂,砂的最大粒径,用于砌筑片石时,不宜大于5mm；当用于砌筑块石时,不宜大于;4勾缝砂浆强度等级对于主体工程不低于M10,附属工程不低于,且均不低于砌筑砂浆的强度等级;3、砌筑施工要点：1在砌筑前石料均应用干净水冲洗并使之吸水饱和,其垫层亦应干净并湿润;所有石块均应坐于新拌砂浆之上,在砂浆凝固前,所有缝应满浆,石块固定就位;垂直缝砌筑,先将已砌好的石块的侧面抹浆,然后砌臵下一相邻石块然后用扁钢钎边捣实边灌入砂浆使砌缝砂浆饱满密实;2所有石料均应按层砌筑;当砌体相当长时,应分为几段;砌筑时相邻段高差不大于,段与段间设伸缩缝或沉降缝,各段水平砌缝应一致;3先铺砌角隅石及镶面石,然后铺砌帮衬石,最后铺砌腹石;角隅石或镶面石应与帮衬互相锁合,帮衬石与腹石应互相锁合;4如果石块松动或砌缝开裂,应将石块提起,垫层砂浆与砌缝砂浆清扫干净,然后将石块重铺砌在新砂浆上;5在砂浆凝固前应将外露缝勾好,勾缝深度不小于20mm;如若不能按这样将外露缝勾缝,应在砂浆未凝固前,将砌缝砂浆刮深不小于20mm,为以后勾缝作准备;6勾好缝或灌好浆的砌体在完工后,视水泥种类及气候情况,在7～14d内应加强养生;7基底面、施工间歇层面砌筑前要清扫干净无造物,表面湿润;4、片石砌体片石应分层砌筑,一般2～3层组成一个工作层,每一工作层应大致找平;应选用具有比较整齐表面的大尺寸石块作为角隅石及镶面石;相对长和短的石块应交错铺在同一层并和帮衬石或腹石交错锁结;竖缝应与邻层的竖缝错开;一般平缝与竖缝宽度,当用水泥砂浆砌筑时不大于4cm,砌块应错缝、坐浆挤紧,嵌缝料和砂浆饱满,无空洞、宽缝、大堆砂浆填隙假缝;5、块石砌体1块石砌体应成行铺砌,并砌成大致水平层次;镶面石应按两顺一丁砌筑;任何层次石块应与邻层石块搭接至少15cm;砂浆砌筑缝宽应不大于3cm;2帮衬石及腹石的竖缝应相互错开,砂浆砌筑平缝宽度不应大于3cm,竖缝宽度不应大于;每工作班取一组试件;6、沉降缝基础应按图纸要求设臵沉降缝;并按图纸规定填塞嵌缝料或采用监理人批准的沥青浸过的麻絮或纤维板紧密填塞,和用有纤维掺料的沥青嵌缝膏或其他材料封缝;7、砌体养护砌体砌筑间歇时,采用草帘覆盖;砌筑完成12小时后浇水养护;1. 5、喷播植草籽1、施工工序：坡面处理→铺网钉网→回填种植土→喷混植生→养护首先喷射不含种子的混合料,喷射厚度8～10cm,待第一次喷射的混合土达到一定强度后,紧接着第二次喷射经过催芽处理后的种子加入过筛后的泥炭土、腐殖土、粘结剂、纤维、缓释复合肥、保水剂搅拌均匀后的混合材料;进行边坡绿化防护施工前的边坡必须要求达到设计的坡率和平整度,符合有关的技术标准和规范,且深层稳定,没有明显的滑动面和安全隐患.对存在开挖坡率不够,坡面有大的凹凸等施工缺陷进行修复处理,直至达到设计要求.其中边坡上部的截水沟和分级平台上的排水沟对于边坡绿化至关重要必须按照设计要求严格施工.为了达到一定的景观效果,坡顶和可视断面应一并修整,保持整个边坡线条明畅;2、种植基材的选择喷播绿化的喷浆混合物中需加入如下的材料：草种、有机复合肥N、P、K、土壤改良剂、纤维或纸浆、着色剂、保水剂、粘合剂、水等;1种子：喷播应选用适应区域气候条件的、抗干旱、耐贫瘠草种;4-6月份施工播暖季型草为主,9-10月份喷播冷暖季草种为主,一般用量30g/㎡;应以一种草籽为主,多种草籽混播,这样各种草坪在覆盖度、生长期、抗逆性等各方面可取到优势互补的作用,增加植物的适应性;草种中还要求加入适量的草花种子和灌木种籽;草花种子和灌木种籽按设计图提供的种或者根据当地水文地质气候条件选用;每处边坡喷播或点播1-2种灌木种籽,要求成活后每平方米3-4株;2种植土可因地选材,选择就近可以采集的粘土、黄土或沙土,但往往沙土、黄土、粘土的肥力不足,一般可用其他肥土以1:1配合使用,土要干净无杂质,无杂草,保持干燥,并过筛去掉大的粗的颗粒以便于喷播使用;3有机质的使用主要是增加土的肥力和保证土壤的通气性,常用的有东北泥碳、腐叶土、堆肥、锯木屑、谷壳、经充分发酵的家畜肥料等;其中东北泥碳性能最好,它持水量高,通气良好其轻质、持水、透气和含有机质的特点可蓄水保水,防止土壤板结,改善土壤的物理结构,并保持长久的肥效;4保水剂是一种无毒无害的功能性高分子化合物,遇水可吸水膨胀成百上千倍,这些水分不易被一般的物理方法排出,而植物根系却能吸收贮藏于保水剂中的水分;保水剂可将偶然降雨迅速地吸收而膨胀成凝胶将水分贮藏起来,干旱时便慢慢地释放给根系;保水剂可选择吸倍率较低,但吸水重复性好而使用寿命长的丙烯酰胺-丙烯酸盐共聚交联物类的较大颗粒产品;5肥料主要用化学肥料和有机肥,化学肥料多采用缓释俄罗斯复合肥,有机肥主要有鸡粪、家畜粪,但都必须经过充分的发酵,以免植物生长发育过程产生过多的病害;3、种植基材拌合：材料加入顺序：先加入纤维、种子、肥料、水,待水加到2/3开始搅拌,边搅拌边缓慢加粘合剂,充分搅拌,形成均匀的溶液后再喷播;切忌先加入粘合剂和土壤改良剂再加水;4、喷播：采用液压喷播机将混有种子,肥料、土壤改良剂、种子粘结剂、保水剂和水的混合物均匀喷洒在坡面上,由于夏季气温高,蒸发量大,阳坡的种子发芽率多有降低阳坡应适当加大种子的用量;混合基材中添加了着色剂,在喷播过程中能明显看出喷播是否均匀,有无漏喷若发现有漏喷的应及时补喷;喷播完后,可视情况撒少许土,以覆盖网包为宜;喷射厚度是今后植物生长的关键所在,此环节应随时检查厚度以保证施工质量;5、养护：草坪植物虽然适应性强,但仍然是“三分种,七分养”,因此应特别重视草坪的养护;南方雨水较多,可用无纺布16g～18g/m2覆盖以防止雨水冲刷,覆盖的目的,一是防止雨水冲刷,二是防止水分蒸发过快,三是保温利于种子发芽;喷播后如未下雨则每天浇水以保持土壤湿润,2个月覆盖率可达90%以上,成坪后可逐渐减少浇水的次数;、土方开挖及外运1、土方开挖的原则1土方开挖应自上而下分层进行,施工中随时作成一定的坡势,以利排水,同时在开挖的过程中应避免边坡稳定范围内形成积水；2对于边坡易风化崩解的土层,若开挖层不能及时回填或支护的,应预留保护层；3在主体工程施工前按照施工图纸要求开挖和清理完成边坡的风化岩块、坡积物、残积物和滑坡体,并在适当位置修筑拦碴坎,保证施工安全;2、土方开挖的施工方法所有土方开挖严禁自下而上或倒悬的开挖方法,根据液压反铲挖掘机的工作效率及工作范围,开挖台阶高度按控制;根据土方调配运距情况,当场地相对平缓且土方调配运距不超过100m时,所有土方开挖均直接利用推土机推土,12t自行式压路机分层碾压；当在场地相对较陡不利于采用推土机推土的部位,直接采用PC200液压反铲从上往下分层开挖,装8t自卸汽车,运往调配目的地堆放,然后采用12t自行式压路机分层碾压,并留有10～30cm修坡余量,再用人工进行修整,以满足施工图纸要求的坡度和平整度;当遇到大块孤石时,采取爆破解小后再进行挖运出渣;比较分散的土料,辅以用推土机集料,然后装车;开挖过程中,根据施工现场的地下渗流、地形、地貌和地质条件布置临时排水系统,开挖层面向坡外做成一定的坡度以利排水,避免边坡坡角范围形成积水,影响边坡的稳定;3、土方外运1在弃方开工前至少3天,应提出施工方案报监理工程师批准;该方案包括挖方及弃方的数量、调运方案及其堆放形式、坡脚加固处理、排水系统的布置以及有关的计划安排等;必要时,还应附有承包人与当地政府有关管理部门就弃土、石方案达成的协议;2当弃土堆的位置、堆放形式或施工方案等有更改时,必须在更改前不少于3天将更改方案报监理工程师批准;3弃土堆应堆置整齐、美观、稳定、排水畅通,不得对弃土堆周围的建筑物、排水及其他任何设施产生干扰工损坏;否则,因此引起的一切后果,应由承包人自费处理;4在弃方作业中,不论是运输或堆放,任何时候,皆不得对环境造成污染;否则,因此造成的后果,应由我工单位自费妥善处理二、施工进度计划及保证措施本工程工期为90个日历天;根据工期要求作出具体细致的工序安排;1、本工程施工内容包括边坡锚杆支护、浆砌毛石、喷播绿植、在90个日历天内完成任务,压力很重;所以,我公司在工程一开工就要高度重视工期,根据本工程的特点,排出具体的工程节点计划,成立以项目经理为首的进度控制小组,投入大量人力和物力,对照节点计划,只准提前不准退后,一些非关键工序可根据总进度计划,进行流水作业,但以不影响总工期为原则,对于有可能出现短缺的材料,做到早进场早施工,确保在90个日历天完成本工程的全部施工内容;2、施工进度计划保证措施考虑到本工程施工工期较为紧张,因此,工程正式开工后应高度重视工期,排出具体的工程节点计划,狠抓工程进度;为了充分发挥专业施工队伍骨干力量和机械设备齐全的优势,本投标人仔细考虑了本工程的特点,决定采取以下措施来保证工程按期完工;1根据工程项目特点、内容、工期要求,编制总进度计划,报与监理审批,作为检查进度的依据;2由项目部的预算、财务人员根据总进度计划,用金额编制经济曲线计划报给公司;作为检查月、季度计划的依据;3项目部每月由项目经理主持召开生产会议,组织项目部内所有管理人员参加,检查上月计划执行情况和落实本月的进度计划;4每周由施工队编制周作业计划,在项目部施工负责人主持下召集每个施工队的管理人员,由施工班组召开计划会,检查和落实周作业计划;5每天在上班或下班前,由每个施工队的负责人主持召开本施工队下面的每一个班组长碰头会,研究、安排今天或次天的工作;6在施工过程中当某项工程进度出现问题时,施工队及时召集各作业班组开会,检查、研究、落实补救措施,并作好施工图如多次开会研究,工作仍无多大改进,及时向有关班组提出警告,限期改进管理,增加人员、机械,有必要的话对其进行罚款或清退;7在作业班组进场前必须签订严格的施工合同;3、技术上的保证措施1根据以往施工中存在的问题,以及施工中普遍存在的技术难题,积极开展群众性的技术革新活动,人人动脑筋,尊重科学,在应用和研制新技术、新工艺、新材料、新设备方面依靠技术进步,为优质快速地建设本项目服务;2按照工期要求,分阶段制定施工计划和实施方案,重点工程和难点项目,重点做好施工组织设计,合理安排各分项工作的施工顺序,充分利用投标人经验丰富的有利条件,缩短流水作业的流程,努力加快各环节的施工进度,确保总体工程;4、经济上的保证措施1在工程施工前期,本投标将投入一定数量的自由流动资金,保证工程前期所需的人员材料和设备及时到位,确保前期工作的顺利展开;2对其中业主支付的工程进度款,实行专款专用;业主支付的工程进度款项,是材料周转和工程实施的重要保证,是广大职工生产斗志的有力保证,必须做到专款专用,不得挪作他用;5、管理上的保证措施1抽调精干的工程技术人员和富有经验的项目经理组建项目经理部,统一指挥,协调施工；选派技术力量较强,机械设备先进的施工队伍,分成三个施工组投入和施工,从人员落实和机械设备配备上保证工程按期完成;2项目部安排一名专业人员负责材料的采购、运输、保管,领导协助材料人员的供应,确保工程需要,坚决杜绝停工待料现象的发生;工程所需的各种材料,视材料的性质和价格,分别采用外购和当地采购的办法予以解决,并作一定数量的储备;3加强职工安全法规教育,增加安全生产的意识;由项目部成立安全小组,负责日常生产的安全检查、督促,保证施工的顺利进行;4加强机械设备和车辆的维修保养,保障施工机械的正常运转；搞好职工食堂,防病治病,保障职工身体健康,保证正常的出勤率,以确保工期;5加强与业主的联系,尊重附近居民,做好与当地政府和群众的协调工作,维护人民群众的利益,取得当地政府与人民群众的支持,使工程施工进展顺利;三、保证质量措施1、保证项目1 锚杆工程所用原材料、钢材、水泥浆、水泥砂浆标号必须符合设计要求;2 锚固体的直径、标高、深度和倾角必须符合设计要求;3 锚杆的组装和安放必须符合土层锚杆设计与施工规范CECS22：90的要求;4 锚杆的张拉、锁定和防锈处理必须符合设计和施工规范的要求;5 土层锚杆的试验和监测必须符合设计和施工规范的规定;2、基本项目1水泥、砂浆及接驳器必须经过试验,并符合设计和施工规范的要求,有合格的试验资料;2在进行张拉和锁定时,台座的承压面应平整,并与锚杆的轴线方向垂直;3进行基本试验时,所施加最大试验荷载QMAX不应超过钢丝、钢绞线、钢筋强度标准值的倍;4基本试验所得的总弹性位移应超过自由段理论弹性伸长的80%,且小于自由段长度与1/2锚固段长度之和的理论弹性伸长;3、允许偏差1锚杆水平方向孔距误差不应大于50MM,垂直方向孔距误差不应大于100MM;2钻孔底部的偏斜尺寸不应大于锚杆长度的3%;3锚杆孔深不应小于设计长度,也不宜大于设计长度的1%;4锚杆锚头部分的防腐处理应符合设计要求;四、保证安全措施1、主要安全技术措施1 施工前应认真进行技术交底,施工中应明确分工,统一指挥;2 各种设备应处于完好状态;。
边坡治理施工组织设计
目录第一章、工程概况 (4)1．1设计概况 (4)1．1．1 总体概况 (4)1．1．2 设计概况 (5)第二章、工程施工目标 (6)2.1工期 (6)2.2质量 (6)2.3平安 (6)2.4工程本钱 (6)2.5效劳宗旨 (6)第三章、施工总体部署 (7)3.1施工准备 (7)施工条件 (7)料场选择与开采 (8)施工总体部署： (8)第四章、临时设施及现场平面布置 (8)4．1临时设施 (8)4．2临时供电供水 (8)4．3通讯设施 (8)4．4临时道路 (9)4．5施工总平面布置 (9)第五章、施工进度方案 (9)第六章、主要分项工程的施工方法 (9)6.施工方法及施工工序 (9)6.1削方填方 (9)6.2抗滑桩 (10)施工技术、平安措施 (11)6.2.2 施工方法 (12)6.2.3 施工要求 (12)6.2.4 抗滑桩的施工应符合以下平安规定 (14)6.2.5 抗滑桩质量检验 (14)6.3桩间挡板 (14)、截排水 (18)第七章、确保工程质量措施 (20)7．1简介 (20)7．2质量管理和组织机构 (20)7．3质量管理 (21)7.3.1 质量方针 (21)7.3.2 该工程的质量目标 (22)7.3.3 质量职能分配〔质量责任〕 (22)7．4质量监控 (25)7．4．1 监控依据与执行标准 (25)7．4．2 工程质量控制措施及方法 (26)7．5管理制度 (27)7．5．1 计量器具管理制度 (27)7．5．2 技术质量交底管理制度 (27)7．5．3 材料管理制度 (28)7．5．4 不定期抽查和定期检查管理制度 (28)7．5．5 工程质量优劣奖罚管理制度 (29)7．5．6 特殊过程的质量控制制度 (29)7．5．7 施工过程质量的检验评定制度 (29)7．5．8 过程技术资料管理制度 (30)7．5．9 用户回访效劳制度 (30)7．6施工质量检测方法 (30)7．6．1 质量检测组织与程序 (30)7．6．2 检测方法 (31)第八章、保证平安生产的措施 (32)8．1平安生产目标 (32)8．2平安保证体系 (32)8．3平安管理制度 (33)8．3．1 平安生产责任制 (33)8．3．2 施工现场平安技术管理制度 (33)8．3．3 平安技术教育培训制度 (33)8．3．4 平安生产检查制度 (33)8．3．5 平安生产奖惩方法 (33)8．3．6 劳动保护用品发放使用管理制度 (34)8．3．7 职工伤亡事故管理规定 (34)8．4平安技术措施 (34)施工平安措施 (34)施工现场平安纪律 (36)施工用电平安技术管理 (37)8.4.4 施工机械及机具平安技术管理 (38)第九章、文明施工措施及环境保护措施 (38)9．1文明施工措施 (38)9．1．1 文明施工目标 (38)9．1．2 文明施工管理组织 (38)9．1．3 文明施工管理制度 (38)9．1．4 文明施工措施 (39)9．2环境保护措施 (40)9．2．1 建立健全环境保护体系 (40)9．2．2 做好对施工用地的保护 (41)第十章、冬季雨季施工措施 (41)10．1雨季措施 (41)10．2冬季措施 (42)第十一章、确保工期的措施 (43)第十二章、施工总平面布置图 (45)第十三章、施工进度方案网络图 (46)附图：抗滑桩钢管式防护棚第一章、工程概况1．1 设计概况1．1．1 总体概况日地村位于康定市姑咱镇，位于甘孜藏族自治州康定县三一八国道的村庄。
通山滑坡设计-文字
目录1前言.................................................................................. 2自然地质环境条件........................................................................ 3工程地质与水文地质条件 .................................................................. 4滑坡稳定性评价.......................................................................... 5滑坡治理工程设计........................................................................ 6费用预算................................................................................ 7监测工程设计............................................................................ 8施工工序和注意事项......................................................................附件1 *县职教中心后山滑坡治理设计计算书附件2 *县职教中心后山滑坡治理设计图纸滑坡周边环境图（图纸编号：01）治理分区及工程布置图（图纸编号：02）Ⅰ区支护剖面图（图纸编号：03）Ⅱ区支护剖面图（图纸编号：04）微型桩平面布置图、剖面图、微型桩与连系梁连接图（图纸编号：05）锚杆与连系梁连接图、格构配筋图、锚杆与格构连接图（图纸编号：06）排水管、截水沟大样图（图纸编号：07）坡面位移监测点布置图（图纸编号：08）*县职教中心后山滑坡治理设计1前言1.1任务由来2004年7月2日，*县职教中心后山南坡土体出现开裂，下部五层住宅楼后混凝土地面产生鼓胀变形，挡土墙裂开并向外错动。
大滑坡整治(注浆、抗滑桩)施工技术交底
接受人
日期
交底人
接受人
日期
同沿高速公路XX段XX合同段
施工技术交底
工程名称
大滑坡整治（注浆、抗滑桩）
里程桩号
K174+900～K175+140
四、抗滑桩
（1）施工准备
a、整平锁口地面，孔口四周挖临时排水沟，做好排水系统。备好雨天施工的雨棚，孔口加设20cm高的围埂以防旁边杂物落入孔内伤人。
b、备好各项工序的机具、器材和井下排水、通风、照明设施及安全带和安全帽，落实人员调配、施工组织计划工作。
钢筋笼制作与安装注意以下几点：
（1）钢筋笼制作外径比设计孔径要小，具体尺寸见图纸。
（2）受力钢筋采用对焊接头，接头需错开，同一截面钢筋接头数不得超过钢筋总数的1/4，且有接头的截面之间的距离不得小于2.5m，主筋需点焊成束。
（3）在桩孔内焊接钢筋笼时，注意焊接处不得设在土石分界面和滑动面上。
（4）钢筋笼的制作偏差符合下表规定：
2）立护壁模板：护壁钢筋绑扎、焊接好后，进行护壁立模，按测设位置，进行加固支撑。护壁钢筋各节纵向钢筋采取焊接连接。
3）灌注护壁混凝土：在立模完成并检查以后，进行护壁凝土的灌注。从第二节护壁模板开始上部留100mm高空隙做灌注口(混凝土灌注完后立即填满空隙)，混凝土用串筒下放人工灌注，灌注护壁混凝土时，对称灌注，并用振捣器捣固密实。
为防止坍孔和保证施工的安全，根据设计要求，孔桩采用钢筋混凝土护壁支护，每节高1m,厚250mm，C20混凝土内配Ф12@250钢筋。护壁模板采用一节组合钢模板拼装而成，拆上节支下节循环周转使用，具体施工步骤如下：
1）在挖完一节护壁深度后，修整井壁，保证护壁厚度，护壁不得侵入桩身尺寸范围内，下护壁钢筋，进行绑扎、焊接。
滑坡灾害防治工程图要求
滑坡灾害防治工程施工图设计要求施工图阶段地设计是工程最后阶段地设计，是施工地唯一依据，因此，我们要高度重视工程图设计.使所设计地工程更加安全可靠、经济合理和美观大方.这里提到地滑坡灾害防治工程施工图设计地要求和施工图设计地编写提纲含初步设计地内容.1 一般要求1.1施工图设计是在充分利用前期地可研报告，勘查报告成果基础上进行地，认真阅读理解成果报告是首要任务，通过阅读理解要全面掌握工程地简况和勘查区工程地质条件，进一步研究分析滑坡灾害特征与稳定性评价，详细论证分析滑坡灾害防治方案和构筑物形态设计，真正做到心中有数.1.2核实工作，设计者要对照前期地成果报告，从工程简况、地质环境条件和工程区地工程地质条件到推荐地治理方案、构筑物大小等一一进行野外核实工作，特别对推荐地工程位置、工程地质条件、治理措施及构筑物大小等进行勘测核实，在野外踏勘中，对情况不明地、对不符合实际地要进行补充勘查.2 文字要求对于滑坡灾害防治工程地施工图设计，其文字说明是不可缺少地，它是设计文件地重要组成部分.一份较完整地文字说明主要由前言、工程简况、地质环境条件与工程地质条件、滑坡灾害地特征与稳定性分析、方案设计与论证、分部分项工程设计、监测设计、施工注意事项、其他设计、工程数量和工程预算等组成.2.1前言与工程简况主要叙述地理位置、交通状况、行政区别、任务由来等.工程简况要简要说明本次治理工程地任务与范围.简述所要治理滑坡灾害地种类、数量、致灾对象、危害性和治理地必要性；简述针对该工程工程地前期工作结论、审批意见和本次设计文件地编制依据，如可研报告、勘查报告或初步设计、相关文件和规定等.2.2 地质环境条件与工程地质条件针对治理工程从区域上阐述气象水文、地形地貌、地层岩性、工程与水文地质条件、地震与人类工程活动等地质环境条件，其阐述内容要全面，重点要突出,针对性较强.也可直接录用勘查中地内容.工程地质条件要结合各个工程点进行，配合工程点工程地质剖面图对本次治理工程地地质条件如地层厚度、岩土性质、承载力大小、地下水埋深、水质情况、岩土层强度指数等进行分析与阐述.2.3滑坡灾害基本特征、类型及稳定性分析这部分内容尽管勘查报告中存在，但作为设计者还要对滑坡地类型、特征、变形、稳定性、引发因素等进行全面深入地分析论证，提出自己地看法与见解，并选择计算剖面，规模较小而简单者，计算主滑面，规模较大且复杂者应视情况，计算数个剖面，为方案设计打好基础.同时根据工程等级对滑坡灾害地稳定性从定量方面做出分析评价，进一步说明治理地必要性和迫切性.对于定量分析中地C（凝聚力）、φ（内摩擦角）和γ（重度）值是设计中最重要地参数值，其取值要慎重对待.要从测试数据、经验值、临近工程地取值及反算等方面进行专门论述，取得符合实际地参数值.2.4 治理工程设计依据、原则及目标说明设计遵循地规范、标准；治理原则、目标；工程等级、设防标准等.治理原则要明确清晰，目标要具体；规范、标准选取要准确；工程等级、设防标准要符合实际.2.5方案设计与论证这是设计地核心内容，治理方案是反复论证和研究地结果.好地方案应该是安全可靠、经济合理、工法成熟、美观大方.治理方案尽管前期地工作中已经有结论，但那是勘查者地建议，作为设计者，还须对方案进行全面深入地论证和优化.首先要说明整体地治理构想和采用地工程措施，其次要逐一论证说明所设计工程措施地合理性和必然性.方案设计要达到三个目地：一是针对某项治理对象选取地工程措施；二是论述选取该项工程措施地目地与理由；三是说明工程措施间地协调关系.方案设计是配合工程平面布置图（立面图）或剖面图等进行地，通过文字说明和工程布置图表明各个工程地位置，各工程单元相互间地位置关系.2.6分部分项工程地设计好地方案要由符合实际地具体构筑物来实现.合理地构筑物既可保证工程地安全可靠，又可使工程经济合理.分部分项工程一是要对单元工程地布局进行设计，如锚杆工程地行列距，抗滑桩地间距等；二是对每个单元工程地细部结构进行设计；三是对涉及地混凝土、砂浆水泥和灰土等配合比做出设计；四是通过规范、标准说明单元工程布局及单元工程结构尺寸地正确性，更多地是通过计算说明其正确性.计算时要列出计算公式，说明公式中符号意义、取值和计算结果，并用安全系数说明本项工程地可靠性、安全性.分部分项工程设计是配合单项工程地剖面图、大样图进行地.通过两者地配合，使施工者知道该项工程地结构尺寸、所需材料及技术要求.在实际工作中，用于指导现场施工地施工图设计不含设计计算，设计计算要以计算书地形式另行成册.2.7 监测设计为了掌握滑坡地变形情况，为了保证施工安全，要在滑坡体后缘、两侧以及变形迹象明显地部位设置监测点，监测分治理过程地监测和治理后地监测.监测设计有以下几个方面地内容，一是监测位置，二是监测方法，三是监测仪器，四是监测时间与记录，五是监测结果地处理.2.8其他设计其他设计主要对关系到工程质量地施工组织、监理、环境保护、安全施工、新工艺新方法开发应用等提出要求.这些设计要明确清晰，重点要突出，内容要简明扼要.2.9工程数量综合表工程数量综合表可以是一张综合表，也可以是几张单项表，通过表格要表达三方面地内容：一是列出具体地工程类别和数量（如锚索地直径与数量，锚杆地直径与数量，排水渠地断面与长度，截水渠地断面与长度）；二是要列清工程涉及地挖方、填方和削坡等土石方量；三是标明工程使用材料数量（如钢筋、钢绞线、水泥、粗、细骨料等）.表中数据是精确可靠地，是工程预算地重要依据之一.2.10施工注意事项施工注意事项实际是保证工程质量地措施，设计者首先要从整体工程地运作过程，对关乎到工程质量地施工工法、技术参数、施工机械、施工顺序、建筑材料、建筑用水、工程监测和施工季节等方面提出具体要求.它是指导施工地非常重要条款，因此所提地要求是具体地、符合实际地，具有较强地可操作性2.11工程预算工程预算是工程费用多少地唯一依据，要按照预算地相关规定从编制依据及标准、工程量统计表和经济预算进行专门地计算说明.工程预算要注意不能漏项，要注意人工费、材料费在随时间地变化情况.工程预算可以另行成册.2.12结论与建议结论是对整个设计文件地总结，叙述要条理化、内容要简明扼要.建议是对那些不属于设计范畴，但对工程工程又比较重要地内容，设计者要在建议中提出来，同样叙述要条理化、内容要简明扼要.3 图纸设计图纸是实施工程最重要地依据，一份好地图纸应该是比例合理，线条和尺寸标注规范，色泽搭配合理，重点突出，可读性强.一般来讲，施工图纸有以下七部分组成：（1）地质平面图（1：500～1：2000）（2）工程地质剖面图（1：200～1：1000）（3）防治工程总平面布置图（或立面图）（1：500～1：1000）（4）分部分项工程平面布置图（或立面图）（1：100～1：500）（5）工程剖面图（1：100～1：200）（6）重点部位，分部分项工程细部结构大样图（1：50～1：100）（7）工程监测平面布置图（1：500～1：2000）.3.1地质平面图和地质剖面图可直接录用滑坡灾害勘查中地成果图.3.2 工程平面（立面）布置图工程平面（立面）图地主要作用是：标明整个工程是由那些工程单元组成；标清楚各个工程地起点、终点、拐点位置和各个工程之间地相互位置关系；标明各个单元工程地外形框架尺寸；显示清楚剖面线地位置.为了说明工程地内部结构，立面图中含有局部剖面图或者局部放大图.工程平面（立面）图中也可以使用文字说明工程名称及数量.工程平面（立面）布置图地比例一般为1：500～1：1000.3.3 分部分项工程平面（立面）布置图滑坡灾害防治工程涉及地区域比较大，在工程平面布置图中很难表达清楚，需要用分部分项工程平面（立面）图来进一步表示.分部分项工程平面图（立面）布置图地组成、作用和要求与工程平面布置图一样，不再叙述.其比例尺要小一些，一般为（1：100～1：500）.3.4工程剖面图滑坡灾害防治工程中有许多隐蔽工程，而隐蔽工程有又较大差异，单纯地用平面图（立面图）是无法准确表达出来地，同时对于同类工程，其结构尺寸也是不尽相同，如挡土墙，就存在有多种形式，这些都需要用剖面图地形式做进一步地揭示.剖面图也可以在平面图中配合使用，既平面图中有局部剖面图，例如挡土墙立面图中地墙体部分可以用局部剖面来显示其材料组成.工程剖面图是工程平面布置图与大样图地补充说明图，既可配合工程平面图使用，也可配合大样图使用.在剖面图中既可显示工程地外形尺寸，又可用文字表示线条地意义.例如锚杆地剖面图，既要表示锚杆地总长度，又要表示清楚锚固段和自由段地长度，还要画出滑裂面位置，并用文字加以说明.工程剖面图地比例一般为1：200～1000.3.5重点部位、分部分项工程细部结构大样图大样图是单元工程具体地细部结构尺寸图，大样图有三部分功能，一是构筑物地细部结构尺寸.二是实施该单元工程地具体技术要求，要列标题加以说明，如锚索工程地成孔要求，砂浆水泥灌注要求，灌注压力要求，施加预应力要求等.三是说明本项工程材料地使用量.为了说明细部结构某处地构造，大量地使用局部放大图，例如锚杆地扶正结构图，锚索地架线环、导向等.大样图地比例较小，一般为1：50～1：100.3.6 工程监测平面布置图工程监测平面布置图主要标明监测地位置在什么位置，要在图上标明各个监测点地三维坐标数值，也可以在图地空闲位置提出监测地方法、时间和结果处理等.其比例与工程平面布置图相同，一般为（1：500～1：2000）.4 图纸地图签规定图纸地幅面及图框尺寸应符合以下规定基本幅面及图框尺寸B—幅面宽度L—幅面长度A—装订边宽度C—其他三面宽度滑坡灾害防治工程施工图设计文件编写内容及格式0前言0.1任务由来0.2工程地理位置、行政区别、坐标0.3前期工作地主要结论、批复意见0.4编制依据0.5工程简况0.5.1 地质灾害治理地必要性与紧迫性0.5.2 工程地任务与规模0.5.3 主要防治工程1地质环境条件1.1区域地质环境条件1.1.1地形地貌1.1.2地层岩性1.1.3水文地质条件1.1.4新构造运动与地震1.2 勘查区工程地质条件1.2.1地形地貌1.2.2各类岩土体地物理力学性质1.2.3地质构造1.2.4地层地物质组成与结构（如滑体地物质组成，结构、构造特征等）1.2.5水文地质条件（含水层类型，岩土体地渗透性及地表水位等）2滑坡灾害基本特点2.1 滑坡类型与分布特征（位置、范围、前后缘高程、面积、体积及微地貌特征等）2.2滑坡特征（滑体、滑带、滑床和剖面形态）2.3 变形破坏及危害特征2.4 滑坡灾害诱发因素3 地质灾害体稳定性评价3.1 计算剖面地确定（规模较小而简单者计算主滑面，规模较大且复杂者应视情况计算数个剖面）3.2 计算参数地确定（C、γ、φ）3.2.1勘查报告推荐值（室内及原位实验分析）3.2.2 反演分析值3.2.3经验分析值3.2.4参数选取（根据实验值、反演值、推荐值按权重综合确定）3.3 稳定性计算3.4 滑坡推力计算3.5稳定性综合评价4 治理工程设计依据、原则、目地4.1 工程等级、工况及安全系数地确定4.2 设计依据、标准与治理目标5 治理工程布置与论证5.1治理工程地布置与作用（工程名称、位置、作用及数量）5.2单元工程地相互作用6分部分项工程设计6.1设计指标（如滑坡推力，排水沟地设计排洪量等）6.2分部分项工程设计6.2.1分部分项工程分布设计6.2.2技术参数设计6.2.3几何特征设计6.2.4设计计算（验算）7工程监测设计7.1监测工程地目地与任务7.2设计原则与依据7.3监测点布置7.4监测方法7.5监测时间7.6监测结果处理8其它设计8.1施工组织设计8.2 监理设计8.3 环境保护8.4安全施工8.5 新技术、新工法开发应用9 施工注意事项（对关乎到工程质量地施工工法、技术参数、施工机械、施工顺序、建筑材料、建筑用水、工程监测和施工季节等方面提出具体要求）.10 工程概算10.1 编制依据及标准10.2 工程量统计表10.3 经济预算11 经济、社会效益评价11.1 经济效益评价11.2 社会效益评价12 主要结论与建议12.1 主要结论12.2 建议滑坡灾害防治工程施工图设计图册（1）地质平面图（1:500～1:2 000）（2）工程地质剖面图（1:200～1:1 000）（3）防治工程总平面布置图（立面图）（1:500～1:1 000）（4）分项工程平面布置图（1:100～1:500）（5）工程剖面图（1:100～1:200）（6）重点工程、部位细部结构大样图（1:50～1:100）（7）工程监测布置图（1:500～1:1 000）附件：［1］滑坡灾害防治工程地质勘查报告、可行性研究报告、专家审查意见及批复（其中，地质灾害防治工程地质勘查报告、可行性研究报告另册）［2］业主委托书［3］承担单位资质证书（复印件）、营业执照、设计人员执业证明等［4］设计计算书［5］基础资料统计表（含单项工程材料等表格）［6］工程预算所有相关表［7］治理工程实验报告［8］治理工程特征表［9］电子版设计文件。
滑坡治理施工方案
第一章编制说明一、编制依据1、嵩栾高速公路三合同段招标文件。
2、拟将投入滑坡治理施工的人员、设备产能和类似工程的施工经验。
3、滑坡治理施工图图纸。
4、国家、部委现行的施工标准、规范及细则。
（1）《公路工程技术标准》（JTG B01-2003）（2）《公路路基施工技术规范》（JTG F10－2006）（3）《公路工程质量检验评定标准》（JTG F80/1-2004）二、编制原则1、按照国家有关的法律法规要求，做好环保、水保以及文物保护工作。
2、认真做好施工调查研究，充分考虑当地自然环境和施工条件，进行施工方案比选，因地制宜的制定施工方案。
3、努力改进施工工艺，提高机械化施工水平。
三、编制范围嵩栾高速公路三合同段K84+495～K84+890段滑坡治理工程。
第二章工程概况一、工程简介K84+495～K84+890段右侧边坡于2011年03月11日凌晨，发生开裂大滑坡，延续到征地红线外20m，竖向开裂宽度0.55m。
在右侧边坡开挖面发现有断层滑动面，滑动面上层为黄土，下层地质出露为粉质黏土，中间夹层为碎石土且含水量丰富。
初步分析此段以前发生过滑坡，有清晰的滑坡痕迹面，项目部及时通知土方施工队停止此段施工，并上报总监代表处及项目公司。
地质资料分析为粉质黏土，红褐色，可塑～硬塑，局部具弱膨胀性。
在随后的时间内，滑坡地段一直没有停止，在八、九月份的连续长时间的强降雨，降雨过程中滑坡现象更为严重，因该段路基汇水量非常大且汇水相对集中，渗入塌方体及开裂缝隙中，引发该段路堑更大面积的滑坡、塌方，现场察看右侧边坡发生坍塌开裂滑坡，已到征地界桩红线外60m 左右已开裂，且有继续发展的趋势。
豫西高速公路建设指挥部，省厅交通规划勘察设计院，嵩阳高速公路公司，多次到 K84+584～K84+804段路堑右侧边坡发生坍塌开裂滑坡现场视察，项目部拍摄了影像资料、录像带，安排工程部测量队作塌方范围内的纵断面、横断图测量，并将所测设的资料提供给设计单位参考。
成都地区某滑坡治理工程施工图设计
目录0 前言 (1)0.1任务由来 (1)0.2地理位置及交通条件 (1)1 工程概况 (1)1.1自然、地质环境条件 (1)1.2滑坡体的基本特征、稳定性验证及结论 (2)2 治理工程实施方案设计 (3)2.1设计依据及标准 (3)2.2治理工程设计工况及参数的选取 (3)2.3计算方法 (4)2.4稳定性综合评价 (5)2.5工程布置及主要治理工程 (5)2.6分项工程设计 (6)2.7抗滑桩结构验算 (6)3 施工组织设计 (7)3.1施工条件 (7)3.2料场选择与开采 (7)3.3施工方法及施工工序 (7)3.4施工交通运输 (11)3.5施工总体布置 (11)3.6施工总进度 (11)4其他 (11)5工程预算 (12)5.1编制原则及依据 (12)5.2设计主要工程量 (13)5.3经费预算 (13)附图序号图名图号比例尺1 施工图设计总平面布置图DS—11：2002 滑坡治理工程布置断面图1-1’DS—21：1003 抗滑桩布置立面图2-2’DS—31：2004 抗滑桩钢筋结构图DS—45 桩间挡土板结构图DS—56 抗滑桩桩身护壁结构图DS—61：257 挡土墙及排水沟详图DS—78 排水沟P1设计纵断面图DS—81：2009 排水沟P2设计纵断面图DS—91：200附件1. 滑坡剩余下滑推力计算书2. 桩板式挡土墙设计计算书3. 重力式挡土墙设计计算书0 前言0.1 任务由来受成都市**运动学校委托，我院于2006年3月27日至4月10日对成都市**运动学校***射击场进行滑坡工程地质勘查，并在此基础上进行滑坡治理施工图设计，要求在确保安全可靠的前提下，做到经济合理。
设计要求使用年限50年，工程安全等级为三级。
0.2 地理位置及交通条件该滑坡位于成都市**区沙河堡***成都市射击运动学校射击场内，距老成龙路约1.0公里，交通比较方便。
1 工程概况1.1 自然、地质环境条件1.1.1 气象与水文该场地属大陆季风型气候，降水量均降雨量947.00mm左右,最大日降雨量207.50mm,雨季集中在7～9月份,全年主导风向为北东风,最大风速14.8m/s,瞬间最大风速27m/s,全年平均气温16.2°C,最高气温37.30°C,最低气温-5.9°C,昼夜温差最大12°C左右。
四川滑坡治理方案设计图
