55-30称重模块安装指导书

55-30称重模块安装指导书

55-30称重模块安装指导书概述本指南着重于应用方面向用户介绍富林泰克(江苏)测控系统有限公司(以下简称FLINTEC)的称重模块产品。

1.1 称重模块的定义55-30通用性静(动)载称重模块,自复位传力方式,带防扭转拉杆,配置运输和检修维护防过载螺母,整体性好。

它将高精度柱式传感器、载荷传递装置与安装连接板等部件合为一体,既保证了柱式传感器精度高、长期稳定性好的特点,又解决了因安装不当造成的称量误差问题。

55-30静载称重模块主要适用于侧向力较小的静态载荷称重场合。

称重模块可以非常方便地安装在各种形状的容器上。

55-30动载模块主要适用于有水平作用力的称重场合,如流水线、传送带、过程控制系统等,另外动载称重模块还可以方便地将机械衡器改造成全电子衡器。

1.2 55-30动载称重模块1.2.1 55-30动载称重模块的组成FLINTEC的55-30动载称重模块由顶板、底板、RC3系列柱式称重传感器、传感器连接件及限位拉杆等部件构成(如下图所示)。

在称量时,载荷作用于顶板,通过传感器连接件施加到传感器上。

1.2.2 FW静载称重模块的容量模块的容量依据其所用的传感器而定,55-30称重模块的容量有7.5t-300t。

1.2.4 侧方定位板与限位拉杆的作用55-30动载称重模块中的侧方限位板,防止传感器在运输和安装过程中受力。

同时在模块需要焊接时,可取出传感器,仅靠侧板支撑,以避免传感器过电流。

限位拉杆具有抵御上抬力和倾覆力的作用,可以避免罐体因晃动过大而造成的计量误差。

2. 模块安装基础的要求模块安装基础应符合以下要求:⚫模块底板撑脚应水平。

⚫与模块顶板和底板相连的撑脚的偏斜引起的与水平线的夹角不能大于0.5°。

⚫每只容器的基础是否与其他容器共享,如果共享将对容器的称量有影响,建议每只容器采用独立的基础。

⚫容器的附近是否有震动或气流,较大的震动或气流将对容器的称量有影响。

⚫每个模块应便于安装和维护。

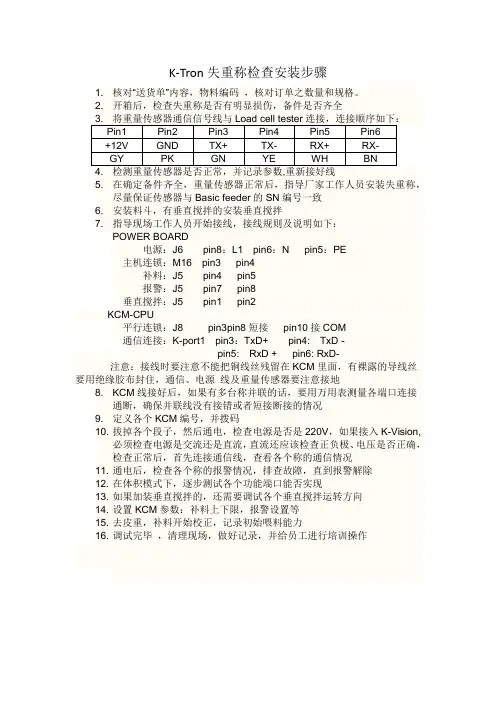

K-Tron失重称检查安装步骤

K-Tron失重称检查安装步骤
pin5:RxD+pin6:RxD-
注意:接线时要注意不能把铜线丝残留在KCM里面,有裸露的导线丝要用绝缘胶布封住,通信、电源线及重量传感器要注意接地
8.KCM线接好后,如果有多台称并联的话,要用万用表测量各端口连接通断,确保并联线没有接错或者短接断接的情况
9.定义各个KCM编号,并拨码
10.拔掉各个段子,然后通电,检查电源是否是220V,如果接入K-Vision,必须检查电源是交流还是直流,直流还应该检查正负极、电压是否正确,检查正常后,首先连接通信线,查看各个称的通信情况
GY
PK
GN
YE
WH
BN
4.检测重量传感器是否正常,并记录参数,重新接好线
5.在确定备件齐全,重量传感器正常后,指导厂家工作人员安装失重称,尽量保证传感器与Basic feeder的SN编号一致
6.安装料斗,有垂直搅拌的安装垂直搅拌
7.指导现场工作人员开始接线,接线规则及说明如下:
POWER BOARD
电源:J6 pin8:L1pin6:Npin5:PE
主机连锁:M16pin3pin4
补料:J5 pin4pin5
报警:J5pin7 pin8
垂直搅拌:J5pin1 pin2
KCM-CPU
平行连锁:J8pin3pin8短接pin10接COM
通信连接:K-port1pin3:TxD+ pin4: TxD -
11.通电后,在体积模式下,逐步测试各个功能端口能否实现
13.如果加装垂直搅拌的,还需要调试各个垂直搅拌运转方向
14.设置KCM参数:补料上下限,报警设置等
15.去皮重,补料开始校正,记录初始喂料能力
16.调试完毕,清理现场,做好记录,并给员工进行培训操作

称重模块安装方案

称重模块安装方案

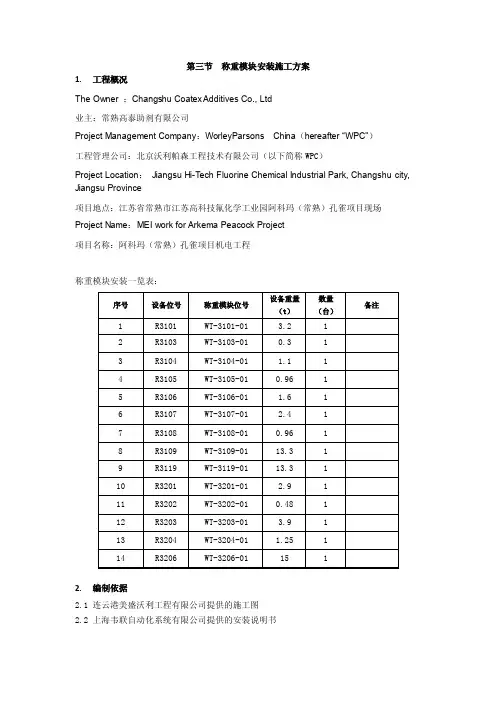

第三节称重模块安装施工方案1.工程概况The Owner:Changshu Coatex Additives Co., Ltd业主:常熟高泰助剂有限公司Project Management Company:WorleyParsons China(hereafter “WP C”)工程管理公司:北京沃利帕森工程技术有限公司(以下简称WPC)Project Location:Jiangsu Hi-Tech Fluorine Chemical Industrial Park, Changshu city, Jiangsu Province项目地点:江苏省常熟市江苏高科技氟化学工业园阿科玛(常熟)孔雀项目现场Project Name:MEI work for Arkema Peacock Project项目名称:阿科玛(常熟)孔雀项目机电工程称重模块安装一览表:2.编制依据2.1 连云港美盛沃利工程有限公司提供的施工图2.2上海韦联自动化系统有限公司提供的安装说明书2.3 《石油化工工程起重施工规范》 SH/T3536-20022.4 《实用五金手册》2.5 《石油化工施工安全技术规程》 SH3505-19992.6 美盛沃利及阿科玛孔雀项目相关规定3.安装工艺3.1 基础放线在验收合格的基础上放线,本装置的设备都是由三条支腿支撑,根据设备平面布置图在基础上画出支腿的中心线和标高线,3.2称重模块假件制作将假件按称重模块图纸加工,经业主验收合格后方可使用3.3设备顶升用千斤顶将设备顶升,以10mm/次的速度顶升,同步添加垫板,以便安装称重模块。

3.3下过渡板安装根据安装使用说明书和设备平面布置图,将下过度版安装在基础预埋钢板上,三块下过渡板安装要求:标高相差1mm,中心线相差1mm.三块过渡板水平偏差为0.05mm,通过不锈钢薄铁皮将三块下过渡板安装符合要求后,将其与预埋件焊接,采用定位焊接。

3.3 称重模块假件安装将组装完成的称重模块假件安装在下过渡板上3.4上过渡板安装根据安装使用说明书,将上过渡板安装在称重模块上,再将设备吊放在上过渡板上,用不锈钢薄铁皮将上过渡板与柱脚板之间的间隙塞实,确保称重模块受力均匀。

称重模块安装方法及注意事项

称重模块安装方法及注意事项

称重模块安装方法及注意事项称重模块安装方法及注意事项
一、称重模块具体安装过程如下:
1、核对传感器容量与载荷容量是否匹配,一切模块应均匀接受
载荷。

2、调整每个模块水平,保证每个模块的衔接面在长度方向及宽
度方向与水平面的偏角不大于0.5°。

3、装对位东西,保证顶板和传感器三个方向的限位空隙符合图
纸要求(此限位空隙不可调)。

4、缓慢下降容器至模块上。

5、调整模块顶板时,如果顶板在长度方向及宽度方向与水平面
的偏角大于0.5°,可在顶板及其衔接面之间添加不锈钢垫片。

6、模块的顶板、底板与容器可以用螺栓衔接也可用焊接衔接。

7、如果选用焊接衔接,接地端远离传感器。

8、确认一切顶板和底板衔接好后,渐渐升起秤体取出对位东西,换上衔接件。

9、渐渐降下秤体,反复升降几次,保证传感器与限位螺栓的空
隙正确。

10、安装好接线盒,传感器电缆应能够方便衔接。

(接线盒不能安装在秤体上)11、依照电缆色标,正确衔接传感
器电缆和接线盒。

12、衔接接线盒和外表。

13、保证容器和输送装置之间的衔接严密、灵敏。

二、称重模块安装时要注意事项:
1. 较大的水平冲击力应作用在传感器的端面。

2.在同一方向上仅有两只模块接受冲击时,两只模块应布置在秤体的同一侧。

台达称重模块

台达称重模块
DVP02LC-SL
Load Cell 秤重模块 操作手册
DVP-0071010-01
Load Cell 秤重模块 DVP02LC-SL
注意事项
3 此操作手册提供功能规格、安装、基本操作与设定,以及有关于 Load Cell 量测内容的介绍。 3 本机为开放型 (OPEN TYPE) 机壳,因此使用者使用本机时,必须将它安装于具防尘、防潮及免于电击/
2.1 功能规格 ....................................................................................................................................4 2.2 有效位 (Effective Number of Bits, ENOB).................................................................................4 3 产品外观及各部介绍..............................................................................................................................5 3.1 外观尺寸 ....................................................................................................................................5 3.2 各部介绍 ....................................................................................................................................5 3.3 端子配置 ....................................................................................................................................6 3.4 指示灯说明 ................................................................................................................................6 4 安装与配线 ............................................................................................................................................6 4.1 安装 SV 主机与 DVP02LC-SL 模块 ...........................................................................................6 4.2 安装 SV 主机及 DVP02LC-SL 模块于导轨 ................................................................................7 4.3 通讯连接 ....................................................................................................................................7 4.4 外部配线 ....................................................................................................................................8 5 DVP02LC-SL 功能说明.........................................................................................................................9 5.1 控制寄存器 CR ..........................................................................................................................9 5.2 控制寄存器 CR 说明 ............................................................................................................... 11 5.3 各项功能说明...........................................................................................................................17 5.3.1 净重量测功能...........................................................................................................................17 5.3.2 稳定检查功能...........................................................................................................................17 5.3.3 零点判断功能...........................................................................................................................18 5.3.4 滤波功能 ..................................................................................................................................19 6 DVP02LC-SL 软件接口操作说明 ........................................................................................................19 6.1 初始设定 ..................................................................................................................................19 6.2 模块通讯设定页面....................................................................................................................21

AELTA DVP02LC-SL Load Cell 秤重模組 操作手冊

AELTA DVP02LC-SL Load Cell 秤重模組 操作手冊
2.1 功能規格 ....................................................................................................................................4 2.2 有效位元 (Effective Number of Bits, ENOB) .............................................................................4 3 產品外觀及各部介紹..............................................................................................................................5 3.1 外觀尺寸 ....................................................................................................................................5 3.2 各部介紹 ....................................................................................................................................5 3.3 端子配置 ....................................................................................................................................6 3.4 指示燈說明 ................................................................................................................................6 4 安裝與配線 ............................................................................................................................................6 4.1 安裝 SV 主機與 DVP02LC-SL 模組 ...........................................................................................6 4.2 安裝 SV 主機及 DVP02LC-SL 模組於導軌 ................................................................................7 4.3 通訊連接 ....................................................................................................................................7 4.4 外部配線 ....................................................................................................................................8 5 DVP02LC-SL 功能說明.........................................................................................................................9 5.1 控制暫存器 CR ..........................................................................................................................9 5.2 控制暫存器 CR 說明 ............................................................................................................... 11 5.3 各項功能說明...........................................................................................................................17 5.3.1 淨重量測功能...........................................................................................................................17 5.3.2 穩定檢查功能...........................................................................................................................17 5.3.3 零點判斷功能...........................................................................................................................18 5.3.4 濾波功能 ..................................................................................................................................19 6 DVP02LC-SL 軟體介面操作說明 ........................................................................................................19 6.1 初始設定 ..................................................................................................................................19 6.2 模組通訊設定頁面....................................................................................................................21

现代龙更换LOADCELL说明

现代龙更换LOADCELL说明

现代龙更换LOADCELL说明:
1.硬件
a)首先必须先确保传感器占用的模拟量AI模块被激活。

b)每个LOADCELL均有一根四芯屏蔽电缆放至司机室的一接线箱,具体接线
方式可参看罗伯威的原理图,进PLC的一根四芯电缆接线方式参见原理图。

c)增添一根七芯电缆,从司机室接线箱放至吊具柜,两根用作~220V电源线,
线号为10A24H和1AAXO;两根用作控制线,线号为10A13A和11AN25M。

其它三根为备用。

如图一所示
图一
进PLC的一根四芯电缆接线原理图
图二
七芯电缆连接220V电源和控制线原理图
2 .软件
两个LOADCELL的PLC地址为:AI17和AI20。

程序除增加了一页CALL
LOADCELL外,其余的更改如下图:
蜂鸣器报警
蜂鸣器报警修改之前
起升向上允许和起升向下允许
起升向上允许和起升向下允许修改之前
超重大车控制
超重大车控制修改之前
CMS2000中的松绳状态
CMS2000中的松绳状态修改之前
设置蜂鸣器间断报警
设置蜂鸣器间断报警修改前。

荷重传感器的更换-GDS土工试验技术教程1

荷重传感器的更换-GDS土工试验技术教程1

欧美大地仪器设备中国有限公司 GDS 产品使用教程
一、Load Cell 传感器的更换
经常有客户误操作导致Load Cell (荷重传感器)连接线折断,先特编写如下教程,仅供参考。

1.、如果要更换荷重传感器,首先把传感器和连接杆从压力室上整个摘下来,如下图所示。

2、用手握住Load Cell 不动,
一定要按照此方法
3、此时,我们就可以看到线缆与Load Cell 的连接情况,注意线缆头部有一个连接头。

欧美大地仪器设备中国有限公司
4
上拽下来,动作尽量要轻,不要用力太猛,容易造成接头的损坏。

5、以下就是卸下来的更换的Load Cell。

LOADCELL选用及接线方法

LOADCELL选用及接线方法

LOADCELL接线盒的选用及接线方法1、概述由于传感器在出厂时,传感器的一致性不一定很理想,再加上现场使用中的环境因素及安装手段的限制,给多个传感器并联组秤带来不平衡问题。

为解决以上问题,须选用接线盒来调节传感器系数与传感器输出阻抗之比(mV/V/Ω)接近一致,从而保证整个秤体的平衡。

调整机械台面水平,对于有四个以上的传感器,由于各方面的原因,机械台面和基础都或多或少有些变形,使用时间越长,变形越严重,造成传感器受力不一致,只靠电位器的补偿是补偿不过来的,因此应先调整传感器的高度,在差值(20-40)kg范围内,再用电位器补偿调到基本一致,这是一个反复的过程,由于机械台面的变形,调一个角可能影响两个角,甚至三个角,只有反复试验。

2、型号及命名接线盒一般可分为:JB一4/6/8等系列。

JB-4:五孔接线盒四线,适用于4只传感器组合使用的电子衡器或系统;JB-6:七孔接线盒六线,适用于6只传感器组合使用的电子衡器或系统;JB-8:九孔接线盒八线,适用于8只传感器组合使用的电子衡器或系统;对于超过10只传感器的电子衡器或系统,可通过多只接线盒的组合来实现联接。

3、技术概况1)不锈钢或铝合金外壳,专用密封接头,耐用、密封性好。

2)采用高精度、低漂移电阻和电位器,保证系统工作的精度和稳定性。

3)传感器连线和信号电缆连线配用专用接线端子,保证连接可靠。

4)各接线柱旁预留有可焊接线的焊孔,实现焊接接线和插入接线两用,可自主选择。

5)接线焊接点旁注有代码标识,方便用户接线。

6)PCB板焊有防浪涌及防感应雷的保护性元器件,可有效防止感应雷和浪涌4、安装调试1)安装将接线盒固定在秤体的合适位置。

打开接线盒上盖。

将传感器电缆线和仪表信号电缆从接线盒相应的接口穿入,按图示接线图将所有电缆连接好,完成后将所有的螺母拧紧。

不用的接口用密封橡胶垫片或橡皮泥堵住,同时拧紧螺母。

将所有电缆线的外屏蔽接到接线盒的接地柱上。

2)调试根据传感器的输出信号大小,参照下图所给的接线图,调整相应的电位器.(注意:电位器不要调过头)调试好后应将接线盒上盖盖上,并用螺丝拧紧。

称重模块安装要求及调试教程

称重模块安装要求及调试教程

称重模块安装调试一、模块介绍以及相关的安装要求(以静载悬臂模块为例、适用侧向力较小静载荷称重场合)实物图如下:安装要求:(以全浮动模式为例)1、每个称重模块的安装基础(地面或钢平台)的平面度应在3mm 以内。

2、每个模块的基础即地板应在同一水平面内在3mm以内。

(如上图A)。

3、每个模块的顶板必须在同一水平面内(如上图B,即每个模块安装后顶板到地板之间的距离C必须一致)4、在调节以上水平时通过旋转传感器承压头,始终保证承压头和上顶板贴紧状态(保证安装后良好的受力效果)。

安装后调节,以下图为例:注:此时每个模块上下板年之间的距离依旧是一致的,每个模块水平度不超过3mm1、松开支撑螺栓,保证每个模块上图1和2位置螺栓和上下板之间是活动的,可以轻松转动3位置,整个螺栓是松动的(即保证此时传感器承压头完全受力,其余部分不受力,否则将影响测试准确)2、之后根据现场情况,将两个螺母分别调整至如下图位置以防止平台倾斜或者严重过载时损坏模块。

注:上下均留有缝隙、整个螺栓依旧可以活动二、电气接线1、根据现场所采用的接线盒,上面会标注每个传感器模块对应的号码,根据说明,完成接线。

(以现场图纸为准)黑色————————E-(传感器电源负)红色————————E+(传感器电源正)绿色————————S+(传感器信号正)白色————————S-(传感器信号负)称重显示控制仪接线如上注:安装后站到线体上即对应每个模块的正上方,查看显示仪此时的数值;观察站立在不同模块上方时的数值变化,数值必须基本一致,不能相差太多。

若数值相差较多则说明安装不水平或存在其他安装问题。

三、智能显示控制仪的调校1、接线2、操作面板介绍3、仪表参数及密码一览点击set键,选择对应的密码,再次点击set键进入对应菜单的设置界面。

4、报警参数的设置点击SET进入菜单,输入密码10点击SET进入设置界面,一般均选择上限报警。

在接线时可选用对应的报警1-报警4的常开或常闭接入PLC.在程序中对超重报警做处理。

称重模块安装及调试流程作业指导书

称重模块安装及调试流程作业指导书

称重模块安装及调试流程作业指导书下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、安装前的准备工作1.1 确认称重模块的型号、规格及数量,确保与所需安装的秤体相匹配。

称重模块安装措施

称重模块安装措施

1、工程概况江苏博特新材料有限公司5万吨/年甲基聚醚、10万吨/年聚羧酸混凝土外加剂项目一期设备安装工程位于南京化学工业园区方水路168号-51,交通便利;同时现场场地已完成三通一平,施工条件较好。

本项目共有称重模块设备4台,特编制此措施以指导现场施工。

2、编制依据2.1江苏博特新材料有限公司5万吨/年甲基聚醚、10万吨/年聚羧酸混凝土外加剂项目施工图纸2.2称重模块厂家资料3、施工工艺程序4、称重模块的称重原理安装在设备底座底部(或牛腿底部)的三个(或多个)压式称重模块将设备的重量信号传至接线盒。

接线盒中并联各路称重模块信号,并可根据各称重模块受载情况调节角差,经过汇集后的重量信号送至称重端或重量变送器。

称重终端或重量变送器将重量信号处理成相应的重量数据。

5、施工方法、技术措施5.1、称重模块是一种新型的称重元件,它将称重传感器、负荷传递装置和安装连接件等部件组合在一起,可以非常方便地和各种形状的机械装置相连接,如滚道、平台、立罐、槽罐、料斗等。

5.2、安装了称重模块的系统既可以保证称重传感器的精度高,长期稳定性好的特点,又解决了因安装不当而造成的称重误差。

5.3、 使用称重模块的设备测量通常能达到优于万分之五的测重精度。

5.4、模块的分类根据称重模块在实际应用中受力特点,称重模块分为两种;静载称重模块与动载称重模块。

静载称重模块适用于只受垂直作用力的场合。

动载模块适用于作用力较明显的场合。

施工 准备 设备就位模块底板安装 模块底板找平 称重模块安装仪表 接线 检查 验收5.5、模块安装方式5.5.1、静载模块安装方式采用不锈钢材料,有效抵御腐蚀性物质侵蚀。

固定、浮动、半浮动三种结构,可在各种恶劣条件下使用。

5.5.2、动载模块安装方式在采用四只动载模块的安装方式中,一般其中两只模块的三面受限位,另外两只模块只在端部限位。

5.6、称重模块安装a、对设备底座(或牛腿)进行打磨光滑;b、设备安装就位;c、安装称重模块底板;d、找正设备垂直度,并找平、固定称重模块底板;e、采用千斤顶或吊车等起重设备对设备抬高;f、安装称重模块;g、设备安装到称重模块上;h、称重模块进行仪表接线;i、检查验收。

荷重元安装注意事项 -回复

荷重元安装注意事项 -回复

荷重元安装注意事项-回复荷重元(Load Cell)是一种常用的测量装置,常用于工业自动化生产中对物体的重量、压力或拉力进行测量。

在进行荷重元的安装过程中,需要注意一些事项,以确保安全、准确地进行测量。

以下是荷重元安装过程中需要注意的主要事项:第一步:选择合适的安装位置在选择荷重元的安装位置时,需要考虑以下几点:1. 荷重元的尺寸和形状:根据所需测量的物体尺寸和形状选择合适的荷重元,以确保能够准确地测量物体的重量。

2. 基座和支架:要选择坚固的基座和支架以确保荷重元的稳定性和安全性,避免在测量过程中发生不必要的晃动或移位。

3. 环境因素:考虑到环境温度、湿度、腐蚀性气体等因素,选择适合的位置,以防止这些因素对荷重元的影响。

第二步:准备安装所需材料和工具在进行荷重元安装之前,需要准备一些必要的材料和工具,例如螺栓、螺母、垫圈、电缆等。

确保所选材料与荷重元的尺寸和负载要求相匹配。

第三步:安装荷重元1. 维护和校准:在安装之前,需要对荷重元进行一次维护和校准,确保其在正常工作条件下的准确性和可靠性。

2. 固定荷重元:使用合适的基座和支架将荷重元固定在所选择的安装位置上。

确保荷重元处于水平位置,并紧固螺栓和螺母以保证其稳定性。

3. 连接电缆:将荷重元与测量显示设备或控制系统连接,确保连接可靠性。

在连接电缆时,要注意保持电缆的完整性和易于维护。

4. 负载校准:在安装完成后,进行一次负载校准以确保荷重元的准确性。

根据实际需求进行调整并记录校准数据。

第四步:进行功能测试和安全验证在完成荷重元的安装之后,进行功能测试和安全验证是十分重要的。

通过施加不同的负载,检查荷重元的测量结果是否与预期一致,并确保没有任何安全风险。

第五步:定期检查和维护为了确保荷重元的长期安全和可靠运行,定期检查和维护是必不可少的。

最好定期检查螺栓和螺母的紧固程度,并清洁荷重元以保持其灵敏度和准确性。

总结:荷重元安装是确保工业自动化生产中准确重量测量的重要步骤。

F-102LOAD CELLS远程平台称重器系列产品说明书

F-102LOAD CELLS远程平台称重器系列产品说明书

U 1 Part in 5000 Accuracy U Heavy-Duty Construction U In-Line Weighing and
Checkweighing
U Parts Counting or Weighing
U Sample or Bulk Scale for Counting Systems
U General Purpose Weighing Applications
Sustained accuracy and long life are built into every LSC7000 Series remote platform scale. Their clean, durable design makes these scales ideal for weighing or counting applications. The 2 and 5 lb ranges have a 203 x 203 mm (8 x 8") aluminum cover and a rugged fabricated construction. Ranges 10 lb and up have 305 x 356 mm (12 x 14") stainless steel covers and a rugged cast structure. Both structures are designed to give years of accurate, trouble-free service.
Linearity: 0.01%
Shipping Weight:
Hysteresis: 0.02%
8 x 8": 3.7 kgf (8 lb)

称重模块安装要求及调试教程

称重模块安装要求及调试教程

称重模块安装要求及调试教程称重模块安装调试⼀、模块介绍以及相关的安装要求(以静载悬臂模块为例、适⽤侧向⼒较⼩静载荷称重场合)实物图如下:安装要求:(以全浮动模式为例)1、每个称重模块的安装基础(地⾯或钢平台)的平⾯度应在3mm 以内。

2、每个模块的基础即地板应在同⼀⽔平⾯内在3mm以内。

(如上图A)。

3、每个模块的顶板必须在同⼀⽔平⾯内(如上图B,即每个模块安装后顶板到地板之间的距离C必须⼀致)4、在调节以上⽔平时通过旋转传感器承压头,始终保证承压头和上顶板贴紧状态(保证安装后良好的受⼒效果)。

安装后调节,以下图为例:注:此时每个模块上下板年之间的距离依旧是⼀致的,每个模块⽔平度不超过3mm1、松开⽀撑螺栓,保证每个模块上图1和2位置螺栓和上下板之间是活动的,可以轻松转动3位置,整个螺栓是松动的(即保证此时传感器承压头完全受⼒,其余部分不受⼒,否则将影响测试准确)2、之后根据现场情况,将两个螺母分别调整⾄如下图位置以防⽌平台倾斜或者严重过载时损坏模块。

注:上下均留有缝隙、整个螺栓依旧可以活动⼆、电⽓接线1、根据现场所采⽤的接线盒,上⾯会标注每个传感器模块对应的号码,根据说明,完成接线。

(以现场图纸为准)⿊⾊————————E-(传感器电源负)红⾊————————E+(传感器电源正)绿⾊————————S+(传感器信号正)⽩⾊————————S-(传感器信号负)称重显⽰控制仪接线如上注:安装后站到线体上即对应每个模块的正上⽅,查看显⽰仪此时的数值;观察站⽴在不同模块上⽅时的数值变化,数值必须基本⼀致,不能相差太多。

若数值相差较多则说明安装不⽔平或存在其他安装问题。

三、智能显⽰控制仪的调校1、接线2、操作⾯板介绍3、仪表参数及密码⼀览点击set键,选择对应的密码,再次点击set键进⼊对应菜单的设置界⾯。

4、报警参数的设置点击SET进⼊菜单,输⼊密码10点击SET进⼊设置界⾯,⼀般均选择上限报警。

在接线时可选⽤对应的报警1-报警4的常开或常闭接⼊PLC.在程序中对超重报警做处理。

荷重元安装注意事项 -回复

荷重元安装注意事项 -回复

荷重元安装注意事项-回复荷重元安装注意事项是指,在进行荷重元(Load Cell)的安装过程中需要注意的一些事项和步骤。

荷重元是一种用于测量力的传感器,常被应用于工业领域中的称重、测试和控制等相关应用中。

正确的安装可以确保荷重元的准确度和可靠性,同时也能保护荷重元免受损坏。

首先,为了保证测量的准确性,我们需要选择合适的荷重元。

在选择时,我们需要考虑测量范围、精度、工作环境和应用场景等因素。

确保选择的荷重元符合测量需求并能够适应所在环境的要求。

在安装前,需要仔细阅读荷重元的安装手册和说明书。

这些文件会详细说明正确的安装步骤和注意事项。

不同型号和品牌的荷重元可能会有一些细微的差异,所以对于特定的荷重元,我们必须按照其相应的安装要求进行操作。

下面是荷重元安装的一般步骤和相关注意事项:1. 安装准备:- 确保安装的工作场所安全可靠,并具备所需的安装条件和设备。

- 进行前期预处理,清理安装区域,并确保表面平整、洁净、无油污、无尘等。

- 存储和运输荷重元时应注意防水、防尘、防撞击等保护措施。

2. 安装环境检查:- 检查安装区域的温度、湿度、电磁环境等因素是否符合荷重元的工作要求。

- 确保安装区域没有较大的振动、冲击和磁场等干扰源。

3. 安装位置选择:- 根据测量需求和工作环境,选择合适的安装位置。

在选定位置后,应确保荷重元有足够的空间进行安装和维护。

- 考虑到力的传递和分布,荷重元的安装位置应保证力传递的方向与荷重元的测量轴线保持一致。

4. 安装固定:- 使用合适的安装工具和固定件将荷重元固定在所选位置上。

固定时要注意固定力的均匀分布和合适的紧固力。

- 确保固定件选用的材质和强度能够满足工作负荷和工作环境的要求。

5. 连接导线:- 使用合适的导线连接荷重元和数据采集或控制系统。

导线的选用应根据工作环境和测量要求来确定。

- 导线的接线方式必须正确,接触良好,减少电阻和干扰。

避免导线受到拉扯、弯曲、压力等物理损伤。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

国民淀粉工业(上海)有限公司TIAN项目机电工程
称重模块安装方案
上海中益建筑工程有限公司
2008-6-23
一、工程概况
本次安装的称重模块及相关设备位于华铁路450号国民淀粉工业(上海)有限公司二期工程内,主要需起吊的设备型号、尺寸、单重以及位置如下:
1、粉末缓冲料仓S-1501、S-1502,净重:5999Kg,最大径向尺寸=3170mm,
高H=5780mm,仓体有4个釜,将仓体搭在八字横梁上,安装位置为生产车间+22.90mm的J~L&5-6轴之间,现需在仓体的釜底和八字梁顶面间插装入称重模块,每个料仓共有4个称重模块,合计8个称重模块;
机组设备的安装部位详见附后的图纸。

二、现场概况
生产车间主体工程已完成,粉末缓冲料仓S-1501、S-1502的仓体已架放在八字梁上,室内工艺管道的施工已经开始,为进行工艺管道的联接需将仓体提升,把称重模块安装就位,并进行模块与仓体、八字梁之间的绝缘处理,以保证焊接电流不会通过模块的传感器造成损坏。

三、安装就位步骤
1、首先吊装空调热泵主机,用吊车将工艺冰水主机吊至条形基础上方,约10cm,对应预埋的螺栓,直接就位安装。

2、其次吊装工艺冰水主机,用吊车将工艺冰水主机吊至条形基础上方,约10cm,对应预埋的螺栓,直接就位安装。

详见附件一:设备安装平面布置图
四、设备吊装计算及选择吊机
1、吊车选择
+30.5m设备平台此次吊装,不均衡系数为1.05,动载系数1.10,索具重量
0.5T,
吊装起重最大为工艺冰水主机30RB-802G:重量——6.51T;
作业半径——11.3米;
臂长——45.48米;
则计算G=1.1*1.05*(6.51+0.5)=8.10T;
吊装作业半径最大为空调热泵主机30RQ-302G:重量——3.45T;
作业半径——19.3米;
臂长——77.69米;
则计算G=1.1*1.05*(3.45+0.5)=4.56T;
根据以上数据选择QY-200T;
2、吊索具选择
查钢丝绳选型表,选用起重吊索钢丝绳ø17.5*4根,5倍安全系数,每根可吊3.12吨,完全符合安全要求。

详见附件二:设备吊装示意图
五、设备安装措施
1、设备进厂检验
设备安装前进行检验,检查人员由建设单位、监理单位、施工单位及管理公司代表组成,根据装箱单、说明书、合格证、检验记录和必要的安装图等技术文件,核对型号、规格、数量及相关仪控设备等,发现现问题做好记录并及时报告;
2、基础验收
设备基础现已完成,进行基础检查验收,基础位置尺寸应符合设计要求,施工质量有无裂纹缺陷,基础混凝土部分密实、强度达到设计要求,预留孔洞检查是否
符合设计安装要求,检查无误后将基础打扫干净,根据设备平面图及设备单体图进行就位,划出安装中心线及就位线基准点,基础验收就位应有记录并作为竣工技术资料。

详见附件三:设备基础平面布置图
2、设备就位找平找正
本次采用一步就位将设备吊装到相应基础面5cm处进行就位。

3、安装吊装注意事项
吊装前应密切注意,现场天气状况,风力大于5级,不允许进行高空吊装工作;正式起吊前进行试吊,并防止设备摇晃摆动;
吊装时不得使设备、设备基础及周围的结构受到损伤变形;
应按设备说明书进行吊装;
六、成品保护
设备就位后考虑到土建及其他的安装交叉作业,应用彩条布覆盖设备并用铁丝捆绑牢固,并作警示牌“保护设备”,不定期巡视发现安全隐患应立即采取措施确保设备完好。

七、人员机具安排
人力配置一览表
主要机具一览表
八、安全文明生产
1、坚持“安全生产,预防为主”的方针,杜绝事故发生;
2、相关施工人员必须具备相应的资格,并且持证上岗,并且进入施工现场前,必须经过业主方的安全教育;
3、施工现场须悬挂安全标志,吊装区域必须事先隔离,作业区域,非吊装人员禁止进入;
4、所有施工人员必须戴好安全帽、防护眼镜、穿好安全鞋及相关老保用品,高空作业必须系好安全带;
5、吊装作业前,必须严格检查吊车及吊索具设备,必须符合相关规范,方可使用;
6、吊装时,作业施工人员必须坚守岗位,统一指挥。

7、吊装过程中,吊车臂下方、重物下方及受力索具范围内,严禁站人。

九、设备吊装时间
本次设备吊装开始时间,根据两台设备的共同进场时间确定,暂定为6月29日;。

相关文档
最新文档
