保护接零与保护接地

• IT方式供电系统： 中性点不接地系 统进行接地保护。
I表示电源测没有工作接地，T表示负 载侧电气设备进行接地保护。
供电距离不长时，安全可靠。一般用 于不允许停电或者要求严格连续供电 的地方。因为电源中性点不接地，如 果发生单相接地故障，单相漏电电流 很小，不会破坏电源电压的平衡，所 以比中性点接地系统还安全。
接地电阻越小，接触电压越小，流 过人体电流的越小。
r/3
220V
R
RE
• 定义 • 不采用情况 • 采用情况 • 实质 • 适用范围 • 存在问题 • 注意事项
三相三线制供电系统(中性点不接地系统)采用 保护接地可靠。
对三相四线制系统，采用保护接地十分不可 靠。一旦外壳带电时，电流将通过保护接地 的接地极、大地、电源的接地极而回到电源。 因为接地极的电阻值基本相同，则每个接地 极电阻上的电压是相电压的一半。人体触及 外壳时，就会触电。所以在三相四线制系统 中的电气设备不推荐采用保护接地，最好采 用保护接零。
• 定义 • 不采用情况 • 采用情况 • 实质 • 适用范围 • 存在问题 • 注意事项
这种安全技术措施用于中性点直接接 地，电压为380/220伏的三相四线制配 电系统。
三线三线制不可能进行保护接零，因 为没有零线。
• •
定义

不采用情况
工作零线不允许断线，为防止可将工作零线重复接地。
图例
• 定义 • 不采用情况 • 采用情况 • 实质 • 适用范围 • 存在问题 • 注意事项
保护接零的基本作用是当某相带电部分 碰连设备外壳时，通过设备外壳形成该 相对零线的单相短路，短路电流促使线 路上过电流保护装置迅速动作，把故障 部分断开电流，消除触电危险。
保护接零的实质是提高动作电流，而保 护接地的实质是降低人身触电电压。
•系统的中性线N和保护
线PE是分开的，所有设
备的金属外壳均与公共
PE线相连。正常时PE上
无电流，因此各设备不
会产生电磁干扰，所以
适用于数据处理和精密
检测装置使用。此外，
N和PE分开，则当N断线
也不影响PE线上设备防
触电要求，故安全性高。
缺点是用材料多，投资
R
大。在我国应用不多。
A
B
N
C
PE
三相设备
L1 L2 L3 N
此处接 地电阻 比电源 处大
• 定义 • 不采用情况 • 采用情况 • 实质 • 适用范围 • 存在问题 • 注意事项
如果两台设备同时进行保护接地，两者都 发生漏电，但不为同一相，则设备外壳将 带危险电压。
图例
L1
L2
L3
如果将多个接地体用导体连接在一起，则 可以解决此问题。称为等电位连接。连接 线组成接地网。
R
A
B C PEN
三相设备
单相设备
TN-C系统
由于三相不平衡，工作零线上有不平衡电流，对地有 电压，所以与保护线所连接的电气设备外壳对地有一定 地电压。 如果工作零线断线，则保护接零的漏电设备外壳带电。 如果电源的相线碰地，则设备的外壳电压升高，使中 性线的危险电位蔓延。 只适用于三相负载基本平衡情况。
单相设备
TN-S系统
把工作零线和专用保护线严格分开的系统。 正常工作时，保护零线上没有电流，只有工作零线上有不 平衡电流。PE线对地没有电压，电气设备金属外壳接在专用 的保护线上，安全可靠。 工作零线只用作单相负载回路。 专用保护线（保护零线）不允许断线。 TN-S系统安全可靠，但造价高。
采用保护接地之后，当发生人身触电 时，由于保护接地电阻的并联，人身 触电电压下降。
假设人体电阻假设为1000，接地电 阻为4，电网对地绝缘电阻为19k
图例
r/3
220V
R
RE
• 定义 • 不采用情况 • 采用情况 • 实质 • 适用范围 • 存在问题 • 注意事项
通过人体与保护接地体并联连接， 降低人身接触电压。
• 定义 • 不采用情况 • 采用情况 • 实质 • 适用范围 • 存在问题 • 注意事项
保护接零又叫保护接中线，在三相 四线制系统中，电源中线是接地的， 将电气设备的金属 外壳或构架用导 线与电源零线(即中线)直接连接， 就叫保护接零。
图例
L1
L2
L3
工作零线
N
接 零 线
• 定义 • 不采用情况 • 采用情况 • 实质 • 适用范围 • 存在问题 • 注意事项
图例
保护地线
接地极
• 定义 • 不采用情况 • 采用情况 • 实质 • 适用范围 • 存在问题 • 注意事项
如果不采用保护接地，当发生人身触 电时，由于触电电流不足以使熔断器 或者自动开关动作，因此危险电压一 直存在，如果电网绝缘下降，则存在 生命危险。
图例
r/3
220V
R
• 定义 • 不采用情况 • 采用情况 • 实质 • 适用范围 • 存在问题 • 注意事项
但是如果供电距离很长时，电容不容 忽略，危险性增加
• TT方式供电系统： 中性点直接接地系 统进行保护接地。 在TT系统中负载的 所有接地都称为保 护接地。
当电气设备的金属外壳带电（相线碰壳 或者设备绝缘损坏漏电时），由于有接 地保护，可以大大减少漏电的危险性。 但是，低压断路器（自动开关）不一定 跳闸，造成漏电设备的外壳电压对地电 压高于安全电压。
采取保护接零，一定防止单相设备电源端火零 接反，否则设备外壳将带上火线电压。
同一电网中不宜同时用保护接地和接零：电机1 漏电，形成单相接地短路时，如果短路电流不 足以使其动作，则电机2的外壳将长期带电。如 果电机1的接地电阻和电网中心点电阻相同，则 外壳电压为110V。即所有采用保护接零的设备 外壳都有危险电压。因此不允许。
一、厂部通报违章行为 二、厂部通报安全隐患 三、现场不安全行为纠正情况 四、隐患整改情况 五、现场质量监督情况 六、现场存在问题分析及措施 七、下周工作安排 附：保护接零与保护接地
一、厂部通报违章行为
序 号
时间
违章人 所在单位
现场负责人或 违章人
问题类别
存在问题
1
2012.5.25
抽油机维修中 心
3 2012.5.22 动力车间
徐军
安全设施 隐患
绿化喷水作业后，消防井多处盖板 没盖，存在较大的安全隐患 ，需要 整改。
已整改 已整改
• 定义 • 不采用情况 • 采用情况 • 实质 • 适用范围 • 存在问题 • 注意事项
在正常情况下，将电气设备的金属外 壳或构架用导线与接地极可靠地连接 起来，使之与大地做电气上的连接， 这种接地的方式就叫保护接地。
朱东升
违章
朱东升在抽油机龙门吊场地装卸抽 油机的吊装作业时，将牵引绳挂在 吊索具。违反了《机械厂反“违章” 管理规定》第三章第十一条：(三) “违章”作业行为之第9项“吊装 作业不按规定使用引绳。

1、上周隐患整改情况
二、厂部通报安全隐患
序 号
时间
隐患所 隐患地点 在单位 或班组
问题 类别
无
存在问题
当漏电比较小时，即是有熔断器也不一 定熔断，所以还需要漏电保护器的保护， 因此TT系统难以推广。系统耗费钢材， 施工不方便。
•系统的中性线N和保 护线PE合为一根PEN 线，电气设备的金属 外壳与PEN线相连。 若开关保护装置选择 适当，可满足供电要 求，并且其所用材料 少，投资小。故在我 国应用最普遍。
保护接地要耗费很多钢材，因为保护接地 的有限性在于接地电阻小。
• 定义 • 不采用情况 • 采用情况 • 实质 • 适用范围 • 存在问题 • 注意事项
接地电阻一定符合要求； 接地一定可靠； 保护接地的目的是降低外壳电压，但由于
工作性质的要求，并不需要立即停电（一 般允许运行半小时），所以危险一直存在。 从防止人身触电角度考虑，既然保护接地 不能完全保证安全，应当配漏电保护器； 但从安全生产角度考虑，不允许漏电就断 电，所以是个矛盾，根据现场实际情况决 定漏电时是否断电。如果要求断电则安装 跳闸线圈。 产品：选择性漏电保护装置。
对三相四线制，如果不采用保护接零， 设备漏电时，人的接触电压为火线电 压，十分危险。人体触及外壳便造成 单相触电事故。
图例
• 定义 • 不采用情况 • 采用情况 • 实质 • 适用范围 • 存在问题 • 注意事项
对三相四线制，如果采用保护接零， 当设备漏电时，将变成单相短路，造 成熔断器熔断或者开关跳闸，切除电 源，就消除了人的触电危险。因此采 用保护接零是防止人身触电的有效手 段。
发生漏电时，保护接地允许不断电运行，因此存在触电危险， 但由于接地电阻的作用，人体接触电压大大降低；保护接零要求 必须断电，因此触电危险消除，但必须可靠动作。

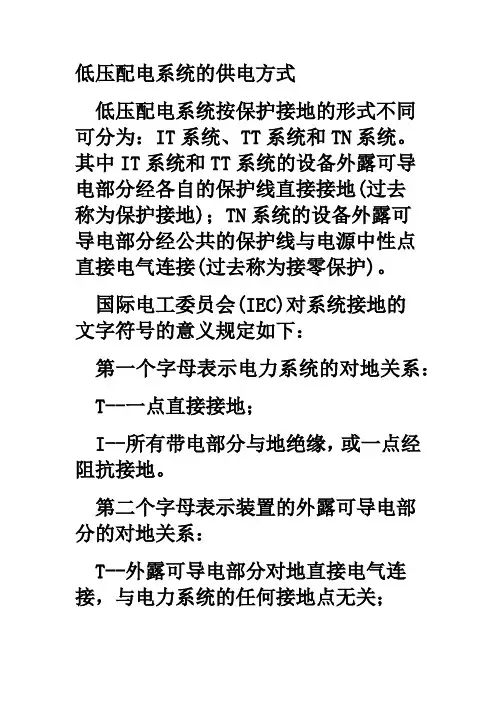

按GB50052-2009《供配电系统设计规范》要求，低压配 电系统接地，接零系统分有TN、TT、IT三种基本形式：在 TN形式中又分有TN—C、TN—S 和TN—C—S三种派生形式。
1）对电源中性点不接地的系统中，如果电气设备金属外 壳不接地，当设备带电部分某处绝缘损坏碰壳时，外壳就带 电，其电位与设备带电部分的电位相同，显然这是十分危险 的。
2）采取保护接地后，接地电流将同时沿着接地体与人体 两条途径流过。因为人体电阻比保护接地电阻大得多，所以 流过人体的电流就很小，绝大部分电流从接地体流过（分流 作用），从而可以避免或减轻触电的伤害。
实质：通过接地电阻与人身电阻的并联，使整体电阻 下降。当发生漏电时，降低人体触电电流。
关键：接地电阻越小越好。
在电源中性点直接接地的系统中，保护接地有一定的 局限性。这是因为在该系统中，当设备发生碰壳故障时， 便形成单相接地短路，短路电流流经相线和保护接地线、 电源中性点接地装置。如果接地短路电流不能使熔丝可 靠熔断或自动开关可靠跳闸时，漏电设备金属外壳上就 会长期带电，也是很危险的。
