单级单吸悬臂式离心泵
离心泵分类及各自特点
离心泵分类及各自特点离心泵是当前工业中广泛应用的一种泵类，它通过高速旋转的离心力将液体从中心吸入，然后通过出口将液体排出。
离心泵的分类很多，下面将会详细介绍几种常见的离心泵及它们各自的特点。
一、按照叶轮布置方式分类：1. 射流式离心泵：射流式离心泵的叶轮位于泵的出口，液体经过叶轮的作用，增加其流速，然后再通过管道排出。
这种泵的特点是结构简单，效率较高，适用于输送高温、含有颗粒物质或有腐蚀性的介质。
2. 单级离心泵：单级离心泵的叶轮只有一个级数，液体在叶轮的作用下被加速，然后排出。
这种泵的特点是结构简单、运行平稳、噪音低，适用于输送清水等无固体颗粒的介质。
3. 多级离心泵：多级离心泵的叶轮有多个级数，液体在每个级数的叶轮作用下逐级加速，最后排出。
这种泵的特点是能够提供较高的扬程，适用于输送大流量、大扬程的介质。
二、按照泵的结构分类：1. 单吸式离心泵：单吸式离心泵只有一个吸入口，液体通过吸入口进入泵内，然后被叶轮加速并排出。
这种泵的特点是结构简单、易于安装和维修，适用于输送低粘度、清洁的介质。
2. 双吸式离心泵：双吸式离心泵有两个对称的吸入口，液体可以从两个吸入口中任意进入泵内。
这种泵的特点是流量大、扬程高、效率高，适用于输送大流量、大扬程的介质。
3. 泄压式离心泵：泄压式离心泵是一种在高压系统中工作的泵，它的排液口与进液口相连，当液体通过叶轮加速排出时，压力降低，液体会从排液口回流进入泵内，形成一个循环。
这种泵的特点是节能、运行稳定、压力变化小，适用于高压系统中的循环泵。
三、按照介质输送方式分类：1. 强制循环泵：强制循环泵是一种用于输送有固体颗粒物质的介质的泵，它通过叶轮的作用将液体加速，然后通过出口排出，同时将固体颗粒物质循环运动，从而实现泵送介质和清洗叶轮的目的。
这种泵的特点是能够输送含有较大颗粒物质的介质，适用于煤矸石、沙砾和废水等输送。
2. 混流离心泵：混流离心泵是通过叶轮和静叶片的作用将流体加速，然后在离心力的作用下将流体推送到出口。
化工离心泵条件及参数
化工离心泵条件及参数一、化工离心泵的概述：化工离心泵是单级单吸悬臂式离心泵，其标记性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。
二、化工离心泵的性能范围（按设计点）：流量Q：6.3～400m³/h扬程H：5～125m泵的最高工作设计压力为1.6MPa化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。
耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
三、化工离心泵的性能范围：流量Q：6.3～400m3/h扬程H：5～132m转速n：2900、1450r/min配带功率：0.55～110KW进口直径：50～200mm最高工作压力：1.6Mpa系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。
泵的结构：泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。
泵的结构特点：化工泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。
悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。
为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
只需拆下联轴器的中间联接件，即可退出转子部件进行检修。
这是国际上通用的一种结构形式。
泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
单级单吸离心泵的工作原理及特点(附带结构图)
单级单吸离心泵概述：单级单吸离心泵是离心泵中Z为简单的一种。
所谓单级是指泵内只有一级叶轮，单吸是指水从叶轮一侧吸入。
这种泵一般流量较小，多属于小型泵。
构造特点是叶轮固定在转轴的一端，支承其重量的轴承位于轴的另一端，受力有如悬臂梁，故又称悬臂式离心泵。
泵的转动部分包括：叶轮、泵轴、轴承、联轴器等，固定部分包括泵体、轴承支架、泵的进口和出口等。
单级单吸离心泵是农业上应用Z为普遍的一种水泵。
与其它离心泵相比，其扬程高，流量较小，结构简单，使用方便。
单级单吸离心泵，供输送清水或物理化学性质类似于水的其它液体之用，温度不高于80℃。
高效节能、性能可靠、安装使用方便等特点。
同时根据使用温度、介质等不同的基础上派生出适用热水、高温、腐蚀性化工泵、油泵。
今天上海离心泵厂家为大家介绍的内容是单级单吸离心泵的工作原理及特点，希望能够让大家更好的认识单级单吸离心泵。
下面就请大家跟着小编一起来看看详细的介绍吧。
一、单级单吸离心泵结构图：二、单级单吸离心泵的工作原理：当单级单吸离心泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。
液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。
当液体离开叶轮进入泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，Z后沿切向流入排出管路。
所以蜗形泵壳不仅是汇集由叶轮流出液体的部件，而且又是一个转能装置。
当液体自叶轮中心甩向外周的同时，叶轮中心形成低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。
依靠叶轮的不断运转，液体便连续地被吸入和排出。
液体在离心泵中获得的机械能量Z终表现为静压能的提高。
三、单级单吸离心泵的特点：1、管道离心泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、管道离心泵叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

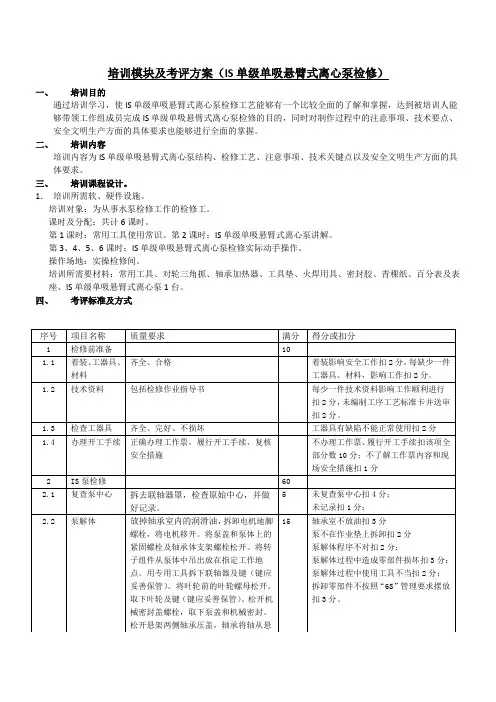

IS单级单吸悬臂式离心泵检修考核模块)
培训模块及考评方案（IS单级单吸悬臂式离心泵检修）
一、培训目的
通过培训学习，使IS单级单吸悬臂式离心泵检修工艺能够有一个比较全面的了解和掌握，达到被培训人能够带领工作组成员完成IS单级单吸悬臂式离心泵检修的目的，同时对制作过程中的注意事项、技术要点、安全文明生产方面的具体要求也能够进行全面的掌握。
二、培训内容
培训内容为IS单级单吸悬臂式离心泵结构、检修工艺、注意事项、技术关键点以及安全文明生产方面的具体要求。
三、培训课程设计。
1．培训所需软、硬件设施。
培训对象：为从事水泵检修工作的检修工。
课时及分配：共计6课时。
第1课时：常用工具使用常识。
第2课时：IS单级单吸悬臂式离心泵讲解。
第3、4、5、6课时：IS单级单吸悬臂式离心泵检修实际动手操作。
操作场地：实操检修间。
培训所需要材料：常用工具、对轮三角抓、轴承加热器、工具垫、火焊用具、密封胶、青稞纸、百分表及表座、IS单级单吸悬臂式离心泵1台。
四、考评标准及方式
五、发证方式
得分在60分及以上为合格，发给IS单级单吸悬臂式离心泵检修实操培训合格证。
单级单吸离心泵的详细介绍
水泵消耗的功率过大。
水泵在工作过程中出现反 常声音，流量下降，直到 不出水。
十二、常见故障、原因及解决办法
故障 原因 解决办法
轴承过热。
没有润滑油或油太脏。 水泵与电机轴不同心。
注油或换油。 校正泵与电机轴同心度。
水泵振动。
水泵与电机轴不同心。 轴承磨损。 转子擦壳。 基础松动。
校正泵与电机轴同心度。 更换轴承。 解体检查整台泵。 加固基础。
六、结构特点
轴承 采用两个向心球轴承（IR泵为一个向心球轴承，两个向 心推力球轴承）装在悬架内，支承泵轴，承受泵的径向力和轴向 力，轴承采用稀油润滑。 泵通过弹性联轴器由电动机直接驱动；从电机端看，泵为顺时 针方向旋转。 IS、IR、IY型泵通用性广，全系列共160种规格，但只用四种 轴；同一规格的轴、轴承、轴封、叶轮及紧固件等均能互换；全系 列泵的悬架也只有四种。 IS型泵一般采用填料密封，在轴封处装有轴套以保护轴，轴套 与轴之间装有O形密封圈，以防止沿着配合表面进气或漏水；也可以 根据用户要求配装机械密封。 IR型泵的轴封采用填料密封或机械密 封两种方式，泵盖上设有内水封孔、外水封孔和冷却腔。IY型泵一 般采用机械密封，无内水封孔。
二、型号意义
IH80-65-160A-302 IH —— 国际标准化工泵 80 —— 泵入口直径为80mm 65 —— 泵出口直径为65mm 160 —— 叶轮名义直径为160mm A —— 叶轮外径切割代号（A、B、C分别表示第一、二、 三次切割） 302 —— 泵触液零件的材料代号
三、结构特点
二、用途
IS型泵供输送温度低于80℃的清水或物理、化学 性质类似于水的其它液体，泵的进口压力小于 0.3MPa，适用于工业和城市给排水及农业排灌。 IR型泵适用于输送温度低于150℃的清水或物理、 化学性质类似于水的介质。泵的吸入压力不大于 0.8MPa，可用于热水锅炉及与换热器配套，作为循环 水泵，给水泵，也可作其它用途的输水泵，如城市给 排水和矿山排水等。 IY型泵用于输送不含固体颗粒，粘度小于120厘沲 的无腐蚀油类和石油产品，输送介质温度小于80℃， 进口压力小于0.3MPa。
离心泵的种类
离心泵的种类离心泵是一种常见的工业设备，用于将液体从低压区域输送到高压区域。
根据其结构和工作原理的不同，离心泵可以分为多种类型。
本文将介绍几种常见的离心泵。
一、单级离心泵单级离心泵是最简单的一种离心泵。
它由一个离心轮和一个泵壳组成。
当电机带动离心轮旋转时，液体通过泵入口进入泵壳，然后被离心轮的旋转力推向出口。
单级离心泵结构简单、体积小、维护方便，常用于一些小型工业设备和家用水泵中。
二、多级离心泵多级离心泵由多个离心轮组成，每个离心轮都与前一个离心轮串联。
多级离心泵可以将液体的压力逐级提高，使其能够输送到更高的高度或更远的距离。
多级离心泵适用于长距离输送液体的工业场合，如输送石油、天然气等。
三、垂直离心泵垂直离心泵是一种特殊的离心泵，它的电机和泵体是相对垂直排列的。
垂直离心泵常用于需要将液体从低处抽送到高处的场合，如地下水井、地下室排水等。
由于泵体是垂直放置的，所以可以节省空间，并且更容易维护。
四、自吸离心泵自吸离心泵是一种具有自吸功能的离心泵。
它可以在泵体没有液体的情况下自动吸入液体，并实现自动启动。
自吸离心泵常用于一些需要频繁启停或液位变化较大的场合，如清洗设备、灌溉系统等。
五、离心潜水泵离心潜水泵是一种可以潜入液体中工作的离心泵。
它通常由电机、泵体和浮球开关等部件组成。
离心潜水泵可以将液体从深处抽取到地面或其他需要的地方。
它广泛应用于城市供水、农田灌溉等领域。
六、磁力驱动离心泵磁力驱动离心泵是一种采用磁力传动的离心泵。
它的电机和离心轮之间通过磁力耦合器连接，无需机械密封。
磁力驱动离心泵具有密封性能好、无泄漏、无污染等优点，常用于一些对泄漏要求严格的场合，如化工、医药等领域。
以上是几种常见的离心泵类型，它们在不同的工业领域中发挥着重要的作用。
离心泵的种类繁多，每种类型都有其特点和适用范围。
选择合适的离心泵对于工程项目的安全运行和效率提升至关重要。
希望本文对读者对离心泵有所了解，并能在实际应用中做出正确的选择。
