FLUKE六类永久链路测试报告参数详解
FLUKE六类永久链路测试报告参数详解FLUKE六类永久链路测试报告参数详解Fluke DTX系列六类双绞线测试参数说明：1. 插入损耗：是指发射机与接收机之间，插入电缆或元件产生的信号损耗，通常指衰减。
插入损耗以接收信号电平的对应分贝（db ）来表示。
对于光纤来说插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对Fluke DTX系列六类双绞线测试参数说明：1. 插入损耗：是指发射机与接收机之间，插入电缆或元件产生的信号损耗，通常指衰减。
插入损耗以接收信号电平的对应分贝（db）来表示。
对于光纤来说插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对输入光功率的比率的分贝数。
2. NEXT（近端串扰）：是指在与发送端处于同一边的接收端处所感应到的从发送线对感应过来的串扰信号。
在串扰信号过大时，接收器将无法判别信号是远端传送来的微弱信号还是串扰杂讯。
3. PSNEXT（综合近端串扰）：实际上是一个计算值，而不是直接的测量结果。
PSNEXT 是在每对线受到的单独来自其他三对线的NEXT 影响的基础上通过公式计算出来的。
PSNEXT 和FEXT（随后介绍）是非常重要的参数，用于确保布线系统的性能能够支持象千兆以太网那样四对线同时传输的应用。
4. ACR（衰减串扰比）：表示的是链路中有效信号与噪声的比值。
简单地将ACR 就是衰减与NEXT 的比值，测量的是来自远端经过衰减的信号与串扰噪声间的比值。
例如有一位讲师在教师的前面讲课。
讲师的目标是要学员能够听清楚他的发言。
讲师的音量是一个重要的因素，但是更重要的是讲师的音量和背景噪声间的差别。
如果讲师实在安静的图书馆中发言，即使是低声细语也能听到。
想象一下，如果同一个讲师以同样的音量在热闹的足球场内发言会是怎样的情况。
讲师将不得不提高他的音量，这样他的声音（所需信号）与人群的欢呼声（背景噪声）的差别才能大到被听见。
这就是ACR。
ACR=衰减的信号-近端串扰的噪音5. PSACR（综合衰减串扰比）：反映了三对线同时进行信号传输时对另一对线所造成的综合影响。
cat6布线系统现场测试规范
C a t6布线系统现场测试规范-CAL-FENGHAI.-(YICAI)-Company One1Cat 6 布线系统现场测试规范本文主要讲述的是现场测试6类布线系统的通用要求，所以全部完成布线系统的安装是进行测试的必要条件。
（一）一般要求1.每一条被安装的电缆线路都应该进行规范的一致性测试，这个规范是通信工业协会（TIA）的“4对100Ω6 类电缆传输性能指标”； ANSI/TIA/ ，即“TIA 6 类标准”。
2.安装水平双绞线链路应该从通信机房的IDF（中间配线架）到工作区墙面通信插座都应该测试－“永久链路”，在TIA6类标准中有详细说明。
3.所有已安装的电缆线路必须进行100％测试并且通过标准中提到的要求，更详细的内容请参考标准中的有关部分。
任何失败的链路必须诊断和修正。
修正后应该重新进行一次测试，证明修正的链路已经满足了性能需求。
所有链路最终的测试结果应该记录在测试文档中。
4.应该请经过适当培训并且获得证书的工程师进行测试。
适当的培训应该包括BiCSi或者ACP （电缆专业协会）提供的认证测试课程，或是测试仪生产厂家提供的培训，例如福禄克网络公司提供的C CTT 培训。
5.测试仪表的精度要求应该满足TIA6类标准中说明的III 级精度。
测试仪表包括适当的接口适配器必须满足精度要求。
在TIA 6 类标准附录B 表格规定了永久链路测试配置（基线精度加适配器的影响）的精度要求（在这个TIA 文档的表规定了通道配置的精度要求）。
草案IEC61935-1 规定的IV 级精度的测试仪表也可以，但是不管怎么说，测试仪表厂家应该提供声明支持III/IV 级精度说明的数据。
下面显示了一个例子：图近端串扰基线精度*注：这是测试仪表的精度频率段6.测试仪表应该处于厂家推荐的校准周期内，从而达到厂家提供保证的测试精度。
（通常的校准周期是12月）7.测试仪表接口适配器必须具有较高质量并且适配器电缆不应该弯曲或者缠绕。
六类国标网线技术参数
OK
二
电气性能Electrical Property
1
导体直流电阻Conductor DC resistance
Ω/100m
≤93.8
68.7-71.2
OK
2
绝缘电阻
Insulation resistance
MΩ/km
≥5000
Yes
OK
3
电容1kHz
Capacitance 1K00Hz
嘉兴海棠电子有限公司
Jiaxing Haitang Electronics Co., Ltd
产品检测报告
Product Test Report
执行标准: Standard.:
YD/T 1019-2013
温度: (℃) Test Temperature:
23
型号规格:
Type Description
UTP CAT6 0.57BC
mm
0.57±0.005
0.567-0.572
OK
2
绝缘Insulation
材料Material
—
PE
PE
OK
外径Diameter
mm
1.01±0.05
0.98-1.01
OK
颜色
Color
—
白色（相应色条）,蓝橙绿棕色
白色（相应色条）,蓝橙绿棕色
OK
十字架Cross
mm
PE (4.8+4.8)*0.45
Elongation at rupture of sheath
%
≥125
245-283
OK
5
工作（安装）和存储

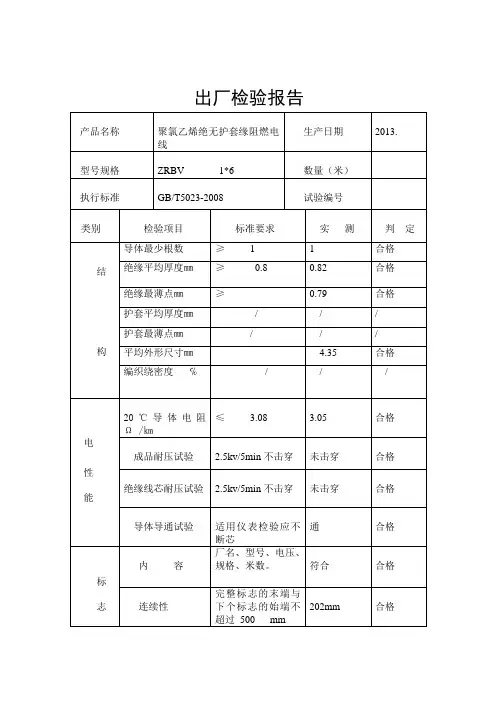

ZBNBV 6出厂检验报告2
