《16.2 串、并联电路中电压的规律》导学案
16.2串、并联电路中电压的规律 导学案 2022-2023学年人教版九年级物理
16.2 串、并联电路中电压的规律导学案一、引言在学习电路的过程中，我们经常会遇到串联电路和并联电路。
其中，串联电路是指多个电器或元件按顺序连接起来，而并联电路则是指多个电器或元件同时连接在电源上。
在这两种电路中，电压的规律是非常关键的，本文将介绍串、并联电路中电压的规律。
二、串联电路中电压的规律在串联电路中，各个电器或元件按顺序连接，电流在各个电器之间保持不变。
根据欧姆定律，电流I通过每个电器或元件时，会产生一定的电压降。
1. 电压的分配规律串联电路中，电压的分配规律遵循电阻分配定律。
根据这个定律，串联电路中的总电压等于各个电器或元件电压之和。
例如，如果一个串联电路中有三个电器，分别为电阻R1、R2和R3，总电压为V，根据电阻分配定律可知：V = V1 + V2 + V3其中，V1、V2和V3分别为电阻R1、R2和R3上的电压。
2. 电压的降低规律在串联电路中，电压会随着电流通过电器或元件的增加而逐渐降低。
根据欧姆定律，电压V与电流I和电阻R之间的关系为：V = I * R由此可见，电阻越大，电流越小，电压降低就越明显。
三、并联电路中电压的规律在并联电路中，各个电器或元件同时连接在电源上，电流在各个电器之间分流。
根据欧姆定律，电流的总和等于各个电器或元件上的电流之和。
1. 电压的分配规律并联电路中，电压的分配规律是各个电器或元件上的电压相等。
这正是为什么家庭中的并联电路中，不论是在厨房、卧室还是客厅，插座上的电压都是相同的原因。
2. 电压的维持规律在并联电路中，电压会维持不变。
这是因为在并联电路中，电器或元件分别连接在电源上，每个电器或元件有自己的电流，电流之间不会相互影响。
根据欧姆定律，电流I和电阻R之间的关系为：I = V / R由此可见，在并联电路中，电压V是固定的，电流I与电阻R成反比关系。
四、总结通过以上的介绍，我们可以看出在串、并联电路中，电压的规律是不同的。
在串联电路中，电压会随着电流通过电器或元件的增加而逐渐降低，而在并联电路中，电压是分配相等的，并且不会随电流的变化而改变。
人教版九年级全册16.2《探究串、并联电路中电压的规律》导学案
人教版九年级全册16.2《探究串、并联电路中电压的规律》导学案一、课前导入1. 知识回顾在之前的学习中，我们已经学习了电路的基本概念，包括电路中的电流、电压和电阻等。
我们也学习了串联电路和并联电路的概念以及其特点。
接下来，我们将进一步探究串联电路和并联电路中电压的规律。
2. 学习目标•了解串联电路和并联电路中电压的规律•掌握串联电路和并联电路中电压的计算方法•能够运用电压的规律解决问题二、新知讲解1. 串联电路中的电压规律在串联电路中，电压的总和等于各个电阻上的电压之和。
举个例子，假设我们有一个串联电路，其中有3个电阻，分别是R1、R2和R3。
连接到电路上的电源的电压为U。
根据串联电路的特点，我们可以得出以下公式：U = U1 + U2 + U32. 并联电路中的电压规律在并联电路中，各个电阻的电压是相同的。
继续以上面的例子，假设我们有一个并联电路，其中有3个电阻，分别是R1、R2和R3。
连接到电路上的电源的电压为U。
根据并联电路的特点，我们可以得出以下公式：U1 = U2 =U3 = U三、导学训练1. 串联电路中的电压计算现在我们来练习一下串联电路中的电压计算。
假设我们有一个串联电路，其中有3个电阻，分别是R1=10Ω、R2=20Ω和R3=30Ω。
连接到电路上的电压为U=40V。
请计算出各个电阻上的电压分别是多少？解题步骤如下：1.根据串联电路中电压的规律，我们可以将电源的电压按照各个电阻之间的顺序划分。
假设U1为R1上的电压，U2为R2上的电压，U3为R3上的电压。
2.根据串联电路中电压的规律，我们可以列出以下公式：U = U1 + U2 + U3。
3.将已知的值代入公式，即可计算出需要的结果。
根据以上计算步骤，我们可以得出：U1 = (R1 / (R1 + R2 + R3)) * U = (10 / (10 + 20 + 30)) * 40 = 4VU2 = (R2 / (R1 + R2 + R3)) * U = (20 / (10 + 20 + 30)) * 40 = 8VU3 = (R3 / (R1 + R2 + R3)) * U = (30 / (10 + 20 + 30)) * 40 = 12V所以，R1上的电压为4V，R2上的电压为8V，R3上的电压为12V。
2020届人教版九年级物理导学案：16.2 串、并联电路中电压的规律
2020届人教版九年级物理导学案：16.2 串、并联电路中电压的规律一、实验目的通过实验探究串、并联电路中电压的规律，复习和巩固九年级物理电路的基本知识。
二、实验内容1.搭建串联电路实验装置；2.熟悉实验仪器的使用方法；3.测量不同电阻下的电压。
三、实验原理1. 串联电路串联电路是将多个电器按照顺序连接在一起，电流依次通过每个电器。
根据欧姆定律，串联电路中电压的总和等于各个电器电压的代数和，即：U = U1 + U2 + U3 + …2. 并联电路并联电路是将多个电器的两端连接在一起，电流同时通过每个电器。
根据欧姆定律，串联电路中电流的总和等于各个电器电流的代数和，即：I = I1 + I2 + I3 + …四、实验步骤1.用导线连接实验仪器，搭建串联电路实验装置；2.打开电源，调节电流强度适宜；3.用万用表分别测量不同电阻下的电压，记录数据；4.拆除实验装置，整理实验仪器。
五、实验数据记录电阻（Ω）电压U1（V）电压U2（V）电压U3（V）10 2.5 3.0 1.820 4.1 3.9 4.030 6.0 5.8 5.9408.28.08.15010.510.310.4六、实验结果分析与讨论根据实验数据记录，我们可以得到以下结论：1.在串联电路中，电压的总和等于各个电器电压的代数和。
例如在串联电路中，当电阻为10Ω时，电压的总和为2.5V +3.0V + 1.8V = 7.3V。
2.在并联电路中，电流的总和等于各个电器电流的代数和。
例如在并联电路中，当电阻为10Ω时，电流的总和为2.5A +3.0A + 1.8A = 7.3A。
从实验结果可以看出，串联电路中电压的总和与各个电器电压的关系是线性的，也就是说电压的总和随着电阻的增加而增加；而并联电路中电流的总和与各个电器电流的关系也是线性的，电流的总和随着电阻的增加而减小。
实验结果与我们的理论预期相符，再次验证了欧姆定律在串、并联电路中的适用性。

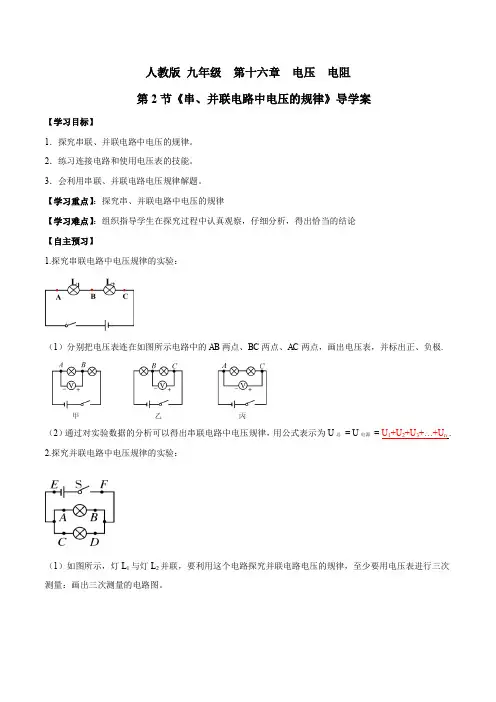

专题16.2 串、并联电路中电压的规律(导学案)(解析版)
人教版九年级第十六章电压电阻第2节《串、并联电路中电压的规律》导学案【学习目标】1．探究串联、并联电路中电压的规律。
2．练习连接电路和使用电压表的技能。
3．会利用串联、并联电路电压规律解题。
【学习重点】：探究串、并联电路中电压的规律【学习难点】：组织指导学生在探究过程中认真观察，仔细分析，得出恰当的结论【自主预习】1.探究串联电路中电压规律的实验：（1）分别把电压表连在如图所示电路中的AB两点、BC两点、AC两点，画出电压表，并标出正、负极.（2）通过对实验数据的分析可以得出串联电路中电压规律，用公式表示为U总= U电源= U1+U2+U3+…+U n .2.探究并联电路中电压规律的实验：（1）如图所示，灯L1与灯L2并联，要利用这个电路探究并联电路电压的规律，至少要用电压表进行三次测量：画出三次测量的电路图。
①第一次：将电压表并联在A、B两点，测出灯L1两端的电压U1；②第二次：将电压表并联在C、D两点，测出灯L2两端的电压U2;③第三次：将电压表并联在E、F两点，测出电源电压U3.（2）分析实验数据得出结论：并联电路中，各支路两端的电压相等，都等于电源电压.用公式表示为U=U1=U2=……=U n .【合作探究】【探究一】探究串联电路电压的规律(1)实验设计：把两个灯泡L1 和L2串联起来接到电源上，AB之间、BC之间、AC之间的电压可能有什么样的关系？根据设计的电路图，连接实物。
AB之间的电压U1BC之间的电压U2AC之间的电压U（2）测量三个电压值；更换不同的灯泡再次测量。
数据记录在表格内。
（3)实验记录1.2(4)同学们认真分析实验数据，可得出的结论是串联电路总电压等于各部分两端电压之和。
（5）为什么要换上另外的两个小灯泡来做实验？为了确保实验结论普遍性。
【探究二】探究并联电路电压的规律(1)实验设计：把两个灯泡L1 和L2并联起来接到电源上，L1 两端的电压、L2 两端的电压、总电压可能有什么样的关系？根据设计的电路图，连接实物。

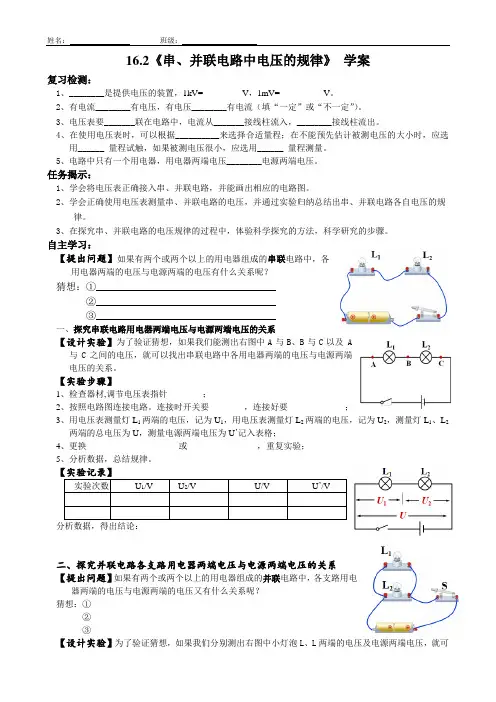

16.2串并联电路中电压的规律学案
姓名：班级：16.2《串、并联电路中电压的规律》学案复习检测：1、________是提供电压的装置，1kV=_________V，1mV=__________V。
2、有电流________有电压，有电压________有电流（填“一定”或“不一定”）。
3、电压表要_______联在电路中，电流从_______接线柱流入，________接线柱流出。
4、在使用电压表时，可以根据__________来选择合适量程；在不能预先估计被测电压的大小时，应选用______ 量程试触，如果被测电压很小，应选用______ 量程测量。
5、电路中只有一个用电器，用电器两端电压________电源两端电压。
任务揭示：1、学会将电压表正确接入串、并联电路，并能画出相应的电路图。
2、学会正确使用电压表测量串、并联电路的电压，并通过实验归纳总结出串、并联电路各自电压的规律。
3、在探究串、并联电路的电压规律的过程中，体验科学探究的方法，科学研究的步骤。
自主学习：【提出问题】如果有两个或两个以上的用电器组成的串联电路中，各用电器两端的电压与电源两端的电压有什么关系呢？猜想：①____________________________________②____________________________________③____________________________________一、探究串联电路用电器两端电压与电源两端电压的关系【设计实验】为了验证猜想，如果我们能测出右图中A与B、B与C以及 A与C之间的电压，就可以找出串联电路中各用电器两端的电压与电源两端电压的关系。
【实验步骤】1、检查器材,调节电压表指针________；2、按照电路图连接电路。
连接时开关要________，连接好要_____________；3、用电压表测量灯L1两端的电压，记为U1，用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，测量电源两端电压为U’记入表格；4、更换_____________________或________________，重复实验；5、分析数据，总结规律。

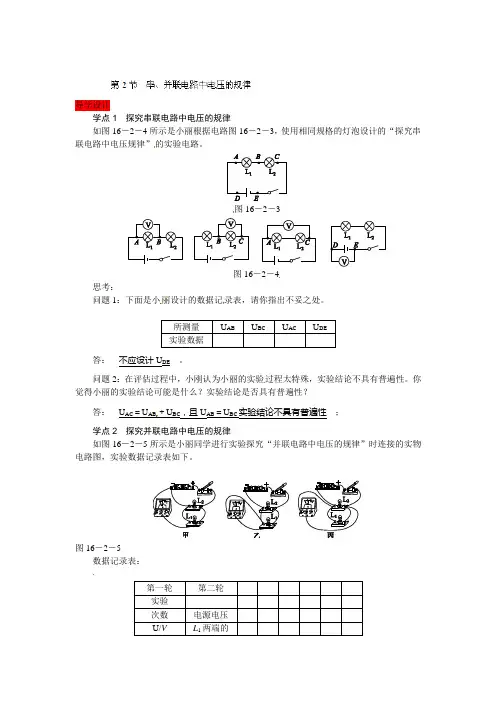

人教版-物理-九年级物理16.2串、并联电路中电压的规律导学案
导学设计
学点1探究串联电路中电压的规律
如图16－2－4所示是小丽根据电路图16－2－3，使用相同规格的灯泡设计的“探究串联电路中电压规律”的实验电路。
图16－2－3
图16－2－4
思考：
问题1：下面是小丽设计的数据记录表，请你指出不妥之处。
所测量U AB U BC U AC U DE
实验数据
答：__不应设计U DE__。
问题2：在评估过程中，小刚认为小丽的实验过程太特殊，实验结论不具有普遍性。
你觉得小丽的实验结论可能是什么？实验结论是否具有普遍性？
答：__U AC＝U AB＋U BC，且U AB＝U BC实验结论不具有普遍性__；
学点2探究并联电路中电压的规律
如图16－2－5所示是小丽同学进行实验探究“并联电路中电压的规律”时连接的实物电路图，实验数据记录表如下。
图16－2－5
数据记录表：
第一轮第二轮
实验
次数电源电压
U/V L1两端的
电压U1/V L2两端的
电压U2/V实验
次数电源电压
U/V L3两端的
电压U3/V L4两端的
电压U4/V
1 3 3 3 1 3 3 3
2 3 3 3 2 3 3 3
3 3 3 3 3 3 3 3
思考：
问题1：三个实物图中的电压表测量的对象分别是：甲：__电源电压__；乙：__L1两端电压__；丙：__L2两端电压__。
问题2：若小灯泡L1、L2的型号相同，则小灯泡L3、L4的型号应该__不相同__(选填“相同”或“不相同”)；这样设计的目的是：__使测量数据具有普遍意义。
问题3：分析数据，你可获得的信息是：__并联电路中，各支路两端的电压相等__。
16.2串.并联电路中的电压规律 学案
一、学习目标1、探究串联、并联电路中电压的规律。
2、练习连接电路和使用电压表的技能3、会利用串联、并联电路电压规律解题。
二.互动探究做一做：小组分别将两个灯泡串联、并联，观察亮度变化。
猜想灯泡亮度不同的原因是什么呢？1、探究串联电路电压的规律 (1)实验设计：把两个灯泡L 1 和L 2串联起来接到电源上，AB 之间、BC 之间、AC 之间的电压可能有什么样的关系？分三次接入电压表，把三次测量的电路图画在下面。
(3)、分析实验数据得出串联电路电压的规律是：2、探究并联电路电压的规律(1)实验设计：把两个灯泡L 1 和L 2并联起来接到电源上，L 1 两端的电压、L 2两端的电压、总电压可能有什么样的关系？分三次接入电压表，测出这三个电压：(3)、分析实验数据得出并联电路电压的规律是：3.总结⑴串联电路电压的规律是： ⑵并联电路电压的规律是：三.当堂检测1．串联电池组的电压是各节电池的电压的，小明的一玩具电动火车要9V 的电压才能起动，他要买节干电池并将它们联使用才行。
2．四只完全相同的灯泡串联后直接接在某一电源两端而正常发光，用电压表测出一只灯两端电压为 3.8V ，则该电源电压约为；如果将四只灯泡并联在该电源两端，则可能出现的现象是。
3．在右图所示的电路中，电源是由3节干电池串联组成的。
S 闭合后则电压表V 的示数为V ，电压表 V 1的示数为V ，电压表 V 2的示数为V ，用电流表测得A 处电流为0.5A ，B 处电流为0.2A ，则通过L 1的电流是A ，通过L 2的电流是A 。
4．如右图所示，电源电压保持不变，当只闭合S 2时，电压表的示数为3V ， 当只闭合S 1时，电压表的示数为4.5V ，则此时L 1、L 2两端的电压分别是（）A.3V 和7.5VB.1.5V 和4.5VC.3V 和1.5VD.1.5V 和3V5．如右图所示，电源电压为9V ，且保持不变，开关S 闭合时，电压表的示数为 6V ，则 ( )A ．1L 两端的电压为3VB ．1L 两端的电压为6VC ．2L 两端的电压为3VD ．2L 两端的电压为9V6．在如图所示的电路中，当开关S 闭合时，电压表1V 的示数为3V ,2V 的示数为6V ,则电源电压为 ( )A ．3V B. 6V C. 9V D. 12V四.拓展延伸7、用一只MP3收听音乐时的工作电压为3V ，需节干电池联使用。
初中九年级物理：16.2串并联电路中电压的规律导学案
奈曼二中九年级物理导学案课题16.2串并联电路中电压的规律班级___ 姓名______ 课型新授课_ 主备人陈颖明审核人_____ 时间_____ 一【学习目标】知识与技能：探究串、并联电路中的规律过程与方法：通过对实验的体验，领会科学研究的方法情感、态度与价值观：培养学生的科学态度与协作精神学习重点：探究串联和并联电路中电压的规律学习难点：正确连接串并联电路、电压表的正确使用二【课堂导学】合作探究：1．探究串联电路电压规律提出问题：串联电路中各部分电路的电压与总电压有什么关系？猜想或假设：设计实验并进行实验：问题1：思考下列问题①我们要想研究以上的电压关系，必须要用电压表来测量。
选择哪些实验器材？②实验需要测量哪些电压？③测量出的数据如何利用？④如要想探究的结果有普遍性（排除偶然性），应该怎样办？电路图：实验步骤：①②③试验次数AB两端的电压U ABBC两端的电压U BCAC两端的电压U A C123分析与论证：串联电路2．探究并联电路电压规律下面是某位同学在探究并联电路电压规律的实物图和数据记录表格问题1：三个实物图中电压表测量的元件分别是（1）（2）（3）问题2：如要想探究的结果有普遍性（排除偶然性），应该怎样办？问题3：分析数据，你可获得的信息（结论）是三【课堂小结】四【课堂达标】1．一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V，若需要一个提供9V电压的电源，则需要把__________节干电池__________联起来。
2．如图6-9，当量程为0～3V时，电压表指针的读数为___V；当量程为0～15V时，如果电表的指针仍在原位置，则此时电压表的读数为___V。
3．如图6-10当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为_ _V ，灯L1 两端的电压为__V ，灯L2 两端的电压为___V。
4．如图6-11所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是______或_____。
人教九年级物理16.2《串、并联电路中电压的规律》导学案
人教九年级物理16.2《串、并联电路中电压的规律》导学案一、学习目标1.了解串联电路和并联电路的概念；2.掌握串联电路和并联电路中电压的规律；3.能够运用串联电路和并联电路中电压的规律解决相关物理问题。
二、知识回顾在前面的学习中，我们学习了电流和电阻的概念及其计算公式。
接下来，我们将进一步学习电路中电压的规律，特别是在串联电路和并联电路中的电压分布和计算方法。
2.1 串联电路中的电压规律串联电路是指将电器或电子元件依次连接起来，电流只有一条路径可走。
在串联电路中，各电器或电子元件依次相连，电流依次经过每个元件，而电压则会在各个元件上分配。
在串联电路中，各个元件的电压之和等于整个电路的总电压。
假设串联电路中有n个电子元件，电压依次为U1、U2、U3…，则整个电路的总电压为U总，可以表示为以下公式：U总= U1 + U2 + U3 + … + Un2.2 并联电路中的电压规律并联电路是指将电器或电子元件并排连接，每个元件之间存在多条可行的电流路径。
在并联电路中，各个元件并行连接，电流在不同元件之间分流，而电压相同。
在并联电路中，各个元件的电压相等，等于整个电路的总电压。
假设并联电路中有n个电子元件，电压相同且等于总电压U总，可以表示为以下公式：U1 = U2 = U3 = … = Un = U总三、新知探究在学习了串联电路和并联电路中电压的规律后，我们可以通过一些实例来进一步理解和应用。
3.1 实例1：串联电路中的电压计算现有一个串联电路，电源电压为U总 = 10V，串联电阻为R1 = 2Ω和R2 = 3Ω。
求各个电阻上的电压。
解：根据串联电路中电压的规律，我们可以使用以下公式来求解： U1 = U总- U2根据公式，可以得到： U1 = 10V - U2又因为串联电路中总电压等于各个电阻上的电压之和，所以： U总 = U1 + U2将公式代入，得到： 10V = (10V - U2) + U2整理后可得： 10V = 10V根据计算结果可知，U2 = 7V，U1 = 3V。
16.2串、并联电路中电压的规律
道字乡中学九年级物理新授课导学案总第（）节课题16.2串、并联电路中电压的规律单位道中教者辛大伟审核道中理化生备课组授课班级九年级课型新授课时间学习目标1、探究串联、并联电路中电压的规律。
2、练习连接电路和使用电压表的技能3、会利用串联、并联电路电压规律解题。
重点探究串联、并联电路中电压的规律。
难点练习连接电路和使用电压表的技能导学过程学法指导课前导学：1、串联电路中电流的规律是串联电路中电压的规律是2、并联电路中电流的规律是并联电路中电压的规律是课堂导学：1、探究串联电路电压的规律(1)实验设计：把两个灯泡L1 和L2串联起来接到电源上，AB之间、BC之间、AC之间的电压可能有什么样的关系？分三次接入电压表，把三次测量的电路图画在下面。
测量AB两点间的电路图测量BC两点间的电路图测量AC两点间的电路图(2)实验记录AB间的电压U1/VBC间的电压U2/VAC间的电压U3/V第一次测量第二次测量(3)、分析实验数据得出串联电路电压的规律是：2、探究并联电路电压的规律(1)实验设计：把两个灯泡L1和L2并联起来接到电源上，L1两端的电压、L2两端的电压、总电压可能有什么样的关系？分三次接入电压表，测出这三个电压：(2)实验记录L1两端的电压U1/VL2两端的电压U2/V总电压U/V第一次测量第二次测量(3)、分析实验数据得出并联电路电压的规律是：教师引导，学生自我小结串联电路电压的规律是：并联电路电压的规律是：课堂练习：1．串联电池组的电压是各节电池的电压的，小明的一玩具电动火车要9V的电压才能起动，他要买节干电池并将它们联使用才行。
2．四只完全相同的灯泡串联后直接接在某一电源两端而正常发光，用电压表测出一只灯两端电压为3.8V，则该电源电压约为；如果将四只灯泡并联在该电源两端，则可能出现的现象是。
3．在下图所示的电路中，电源是由3节干电池串联组成的。
S闭合后则电压表V的示数为 V，电压表 V1的示数为 V，电压表 V2的示数为 V，用电流表测得A处电流为0.5A，B处电流为0.2A，则通过L1的电流是A，通过L2的电流是A。
16.2串、并联电路中电压的规律 学案
16.2串、并联电路中电压的规律学案[学习目标]1、进一步熟悉使用电压表的使用及电路的连接。
2、通过实验探究总结出串联电路和并联电路中的电压关系，在探究过程中，能选择实验探究需要的器材。
3、会利用串联、并联电路电压规律解题 [学习重点]电压表的使用和用电压表探究串联电路和并联电路中的电压的关系 [预习提纲][课前复习]预习八年级下物理课本9页至13页，请自主完成下列问题。
如果你觉得还有需要补充的内容和疑问，请记录下来，预备课上组内交流。
1、 设计电路图，要求将两只电灯L1 和L2串联，用电压表测量出电灯L1的电压2、 设计电路图，要求将两只电灯L1 和L2串联，用电压表测量出两支电灯的总电压3、 设计电路图，要求将两只电灯L1 和L2并联，用电压表测量出电灯L1的电压4、 设计电路图，要求将两只电灯L1 和L2并联，用电压表测量出电灯L2的电压1． 知识探究点一：测量串联电路的电压（1）提出问题：_______________________________________ （2）假设猜想：___________________________________（3）设计实验：将两只电灯串联，设计出实验电路，画出电路图。
用电压表分别测量出每只电灯的电压，以及两只灯的总电压，并将结果记录下来。
（（5）分析与论证： 讨论你的实验结果，有什么规律？串联电路电压规律:__________________________________________________________ 2． 知识探究点二：测量并联电路的电压（1）提出问题：___________________________________________________ （2）假设猜想：_____________________________________（3）设计实验：将两只电灯并联，设计出实验电路，画出电路图。
用电压表分别测量出每只电灯的电压，以及两只灯的总电压，并将结果记录下来 （4）进行试验.图6-9 图6-10 图6-11 图6-12（5）分析与论证： 讨论你的实验结果，有什么规律？并联电路电压规律:______________________________________________________________ 【实验问题】：图6—11是某同学做实验时的电路图，闭合开关后，发现 L １、L ２均不亮，电流表无示数，而电压表示数接近电源电压，则可能出现的故障是: ( ) A ．电源正极到a 点之间有断路; B ．a 、L ２、b 之间有断路; C ．电源负极到b 点之间有断路; D ．电流表被烧坏了.解析：两灯都不发光，电流表无示数，说明某处有断路．假若在电源正极到a 点之间，或电源负极到b 点之间，或电流表被烧坏，有一处断路，那么电压表的示数绝不会接近电源电压，而应该等于零．所以选项A 、C 、D 都是不正确．实际上，当a 、L 2、b 之间有断路，电路就变成了L １、A 、V 的串联，电源电压只有几伏，电压表的电阻很大，电路中电流很小，这时电流表示数几乎为零，L １两端电压也几乎为零，所以电压表示数接近电源电压了．方法指导：用电压表逐段测量电压，是检查电路故障常用的方法，本题只是其中一例．解答这类问题时应注意：由于电流表内阻较小，电流表只有串联在被测电路中才能测量电路的电流；电压表内阻很大，电压表只有并联在被测电路两端才能测量电压．在电路中，如果电流表指针几乎不动，而电压表有明显偏转，故障的原因就在于与电压表并连的那段电路中一定发生了断路． 【课 堂 检 测】：1．一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V ，若需要一个提供9V 电压的电源，则需要把__________节干电池__________联起来。
九年级物理全册 16.2 串、并联电路中电压的规律导学案 (新版)新人教版
16.2串、并联电路中电压的规律学习目标：1.会使用电压表测量串、并联电路中各元件及电源电压.2.能根据实验数据，归纳总结出串联电路和并联电路各自电压的规律.一、学前准备1.同学们在探究串并联电路的电流规律时，发现将两只灯泡并联在同一电源上时比两只灯泡串联在同一电源上时要亮的多，这是什么原因呢？二、预习导航（一）预习指导探究点一串联电路各点间电压的关系2.提出问题:如图1所示，两个灯泡串联后接在电源两端，AB之间、BC之间、AC之间的电压可能有什么关系?3.猜想或假设：同学们可以进行大胆猜测，例如：(1)可能三个电压相等，(2)可能AB之间电压最大；(3)可能AC之间电压最大；(4)可能BC之间电压最大.4.设计实验：为了验证猜想，你认为把电压表接在哪些两点之间，用画电路图的方式表示出来.5.进行实验：按上述实验电路图进行实验，为了使实验避免偶然性，应采用方法，进行多次测量，并将相应的实验数据记录在下表中：AB间的电压U1/V BC间的电压U2/V AC间的总电压U/V第一次测量第二次测量6.分析与结论：由表中的实验数据可以发现U1、U2、U之间的关系为(数学表达式)：；7.串联电路中电压的规律为(文字表达):.预习疑惑：.探究点二并联电路电压的关系8.提出问题：如图2所示，并联电路两端的总电压U与各个支路中L1、L2两端的电压U1、U2之间有什么关系?9.猜想或假设：(1)并联电路两端电压U可能与各支路两端电压U1、U2相等.(2)并联电路两端电压U可能等于各支路两端电压U1、U2之和.10.设计实验：分别把电压表连在的电路中，如图3所示.L1两端的电压U1/V L2两端的电压U2/V EF间的总电压U/V第一次测量第二次测量进行实验：按上述实验电路图进行实验，采用更换的方法，进行多次测量，并将相应的实验数据记录在下表中:11.分析与结论：由表中的实验数据可以发现U1、U2、U之间的关系为(数学表达式):；12.并联电路中电压的规律为(文字表达):..预习疑惑：（二）预习检测13．如图4所示电路中,电源电压保持不变，当开关S闭合时，电压表的示数将（）A.不变B.变大C.变小D.无法确定14.如图5所示，电压表V1的示数是6 V，它是测两端电压，电压表V3是测两端电压，已知电压表V2的示数是4V，则V3的示数为V.15．如图6所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为V和V．16．如右图所示，电源电压为6V，开关S闭合时，灯L1和L2 联，电流表A2测中的电流，电压表示数是V.17.两灯电压相等时，两灯一定是并联吗?.三、课堂互动18．电流表、电压表的比较：电流表电压表异符号连接直接连接电源量程四、总结归纳1. 你有什么收获？（从知识、方法、规律方面总结）2. 你还有哪些疑惑？3. 你认为老师上课过程中还有哪些需要注意或改进的地方？4. 在展示中，哪位同学是你学习的榜样？哪个学习小组的表现最优秀？五、达标检测1.若将20只相同的小灯泡串联接在220 V的电路中，每只小灯泡两端的电压为V，若将20只相同的小灯泡并联接在110 V的电路中，每只小灯泡两端的电压为V.2. 如右图所示，电源电压为6 V，电压表示数为3.8 V，则（）(多选)A.L1两端电压为2.2 VB.L2两端电压为3.8 VC.电源与L1两端电压之和为3.8 VD.L2两端电压为2.2 V3. 关于电压，下列说法正确的是（）A.电路两端存在电压，电路中一定存在电流B.只要电路中有电流，在电路两端就一定存在电压C.电压的国际单位有伏特、千伏、毫伏、微伏等D.经验证明高于36 V的电压对人体是安全的4.如图所示，有两只灯泡L1和L2，还有电池、开关和电压表，电池的电压为2V.现要求将灯泡L1和L2并联起来，并用电压表测量灯L1两端的电压.请将图6-18中的实物元件连接起来，并在虚线框内画出对应的电路图.5. 在图6-2-5所示的电路中，电压表V1的示数为6 V，V2的示数为7 V.若电源电压为10 V，则灯L1两端电压为（）A.1 VB.10 VC.3 VD.6 V6.有一种家庭用的小型彩灯，由24只小灯泡串联而成.现把它们接在220 V的电源上，这串彩灯中因为某只小灯泡被烧坏，造成彩灯串全部熄灭.由于彩灯上涂有颜色，无法看清是哪一只彩灯的灯丝被烧断.现在给你一只电压表，你如何查找故障所在？教（学）后记：参考答案一、学前准备1.因为并联后总电阻小于串联，电压一定的条件下，并联电流更大。
九年级物理全册16.2串、并联电路电压的规律导学案新人教版(new)
16.2串、并联电路电压的规律预习案学习目标1、探究串联、并联电路中电压的规律。
2、练习连接电路和使用电压表的技能3、会利用串联、并联电路电压规律解题.预习检测1、串联电路中电流的规律是。
串联电路中电压的规律是。
2、并联电路中电流的规律是。
并联电路中电压的规律是。
导学案活动探究一：探究串联电路电压的规律（1）实验设计：把两个灯泡L1 和L2串联起来接到电源上，AB之间、BC之间、AC之间的电压可能有什么样的关系?分三次接入电压表，把三次测量的电路图画在下面。
测量AB两点间的电路图测量BC两点间的电路图测量AC两点间的电路图（2)实验记录AB间的电压U1/V BC间的电压U2/V AC间的电压U3/V第一次测量第二次测量(3）、分析实验数据得出串联电路电压的规律是：活动探究二：探究并联电路电压的规律(1）实验设计：把两个灯泡L1 和L2并联起来接到电源上，L1 两端的电压、L2 两端的电压、总电压可能有什么样的关系？分三次接入电压表，测出这三个电压：(2）实验记录L1 两端的电压U1/V L2 两端的电压U2/V总电压U/V第一次测量第二次测量（3)、分析实验数据得出并联电路电压的规律是：尊敬的读者：本文由我和我的同事在百忙中收集整编出来，本文档在发布之前我们对内容进行仔细校对，但是难免会有不尽如人意之处，如有疏漏之处请指正，希望本文能为您解开疑惑,引发思考。
文中部分文字受到网友的关怀和支持，在此表示感谢！在往后的日子希望与大家共同进步，成长。
This article is collected and compiled by my colleagues and I in our busy schedule. We proofread the content carefully before the release of this article, but it is inevitable that there will be some unsatisfactory points. If there are omissions, please correct them. I hope this article can solve your doubts and arouse your thinking. Part of the text by the user's care and support, thank you here! I hope to make progress and grow with you in the future.。
162串并联电路中电压的规律(导学案)九年级物理全一册(人教版)2
第2节串、并联电路中电压的规律（导学案）【学习目标】1. 能正确将电压表接入待测电路，能画出相应的电路图。
2. 能正确使用电压表测量串、并联电路中用电器两端的电压，进一步练习连接电路和使用电压表的技能。
3. 能通过实验探究，归纳总结串、并联电路电压的规律。
【学习重点】探究“串联电路的电压规律”的实验设计、如何观察记录、如何分析并得出结论。
【学习难点】探究“串联电路的电压规律”的实验设计、如何观察记录、如何分析并得出结论。
【自主预习】阅读教材，完成以下问题：1. 探究串联电路中电压的规律：（1）分别把电压表连在如图所示电路中的AB两点、BC两点、AC两点，测出灯两端的电压U1、灯两端的电压U2和U。
（2）通过对实验数据的分析可以得出：串联电路中电源两端电压等于各用电器两端电压.数学表达式：__________。
2. 探究并联电路中电压的规律：（1）如图所示，灯L1与灯L2并联，将电压表的两端分别连到两端、两端和两端，测量电压U1、U2、U。
（2）分析实验数据得出结论：并联电路中，各支路两端的电压，都等于。
数学表达式：.【合作探究】探究一、串联电路电压的规律【学生实验】探究串联电路中用电器两端的电压与电源两端电压的关系（1）提出问题：如图1所示，两个灯泡串联后接在电源两端，两灯泡两端的电压与电源两端电压有什么关系？（2）猜想与假设猜想1：串联电路中的总电压等于各用电器两端的电压之和。
猜想2：串联电路中的总电压与各用电器两端的电压相等。
猜想3：……图1 图2（3）设计实验①设计实验电路并画出电路图，如图2所示。
②选用（相同/不同）规格的小灯泡L1、L2连接电路。
根据电压选择电压表的量程。
③将电压表的两端分别连到、、，测量电压U1、U2、U。
④改变两个小灯泡的，重做上述实验。
（4）进行实验①根据电路图连接电路，闭合电键，测出AB两点间（即L1两端）的电压并记录；②根据电路图连接电路，闭合电键，测出BC两点间（即L2两端）的电压并记录；③根据电路图连接电路，闭合电键，测出AC两点的电压（电源两端电压）并记录；④实验数据（5）分析论证通过对实验数据的分析可得出结论：串联电路中电源两端电压等于各用电器两端电压。
16.2串、并联电路中电压的规律学案
第2节 串、并联电路中电压的规律一、创设情景问：什么样的电路是串联电路？什么样的电路是并联电路？怎样使用电压表测量电压？ 问：串联电路和并联电路的电流规律是什么？ 二、探究新知测量串联电池组和并联电池组的电压值。
结论：串联电池组的电压__________________________________ 并联电池组的电压__________________________________探究串联电路中用电器两端的电压与电源两端电压的关系在如图1所示的电路中，两个灯泡L 1、L 2是串联起来接到电源上的。
流过AB 之间、BC 之间、AC 之间的电压可能有什么样的关系？ 1、提出问题2、猜想或假设3、设计实验（1）分别把电压表连接在图2所示电路中，AB 两点、BC 两点、AC 两点，三次测量的电路图如下：（2）实验器材（3）实验过程① 先将电压表调零，之后测量L 1、L 2、L 1和L 2两端的电压U 1、U 2、U 。
② 更换两只灯泡两次，重复上一步骤，再测出两组U 1、U 2、U 。
（4）实验记录图1图24、分析和论证结论：_____________________________________，用字母表示为_________________。
探究并联电路各支路两端的电压与电源两端电压的关系 在如图3所示的电路中，两个灯泡L 1、L 2是并联起来接到电源上的。
L 1两端之间、L 2两端之间、电源两端之间的电压可能有什么样的关系？1、提出问题2、猜想或假设3、设计实验（1）分别把电压表连接在图4所示电路中，AB 两点、BC 两点、AC 两点，三次测量的电路图如下：（2）实验器材（3）实验过程① 先将电压表调零，之后测量L 1、L 2、L 1和L 2两端的电压U 1、U 2、U 。
② 更换两只灯泡两次，重复上一步骤，再测出两组U 1、U 2、U 。
（4）实验记录4、分析和论证结论：_____________________________________，用字母表示为_________________。
16.2串并联电路中电压的规律导学案
《16.2串、并联电路电压的规律》导学案学习目标1、探究串联、并联电路中电压的规律。
2、练习连接电路和使用电压表的技能3、会利用串联、并联电路电压规律解题。
课前导学：串联电路中电流的规律是 _________________________________________________串联电路中电压的规律是 ________________________________________________并联电路中电流的规律是 _________________________________________________并联电路中电压的规律是 ________________________________________________课堂导学：探究串联电路电压的规律(1)实验设计：把两个灯泡L1 和L2串联起来接到电源上，AB之间、BC之间、AC之间的电压可能有什么样的关系？分三次接入电压表，把三次测量的电路图画在下面。
测量AB两点间的电路图测量BC两点间的电路图测量AC两点间的电路图(2)实验记录AB间的电压U1/V BC间的电压U2/V AC间的电压U3/V第一次测量第二次测量(3)、分析实验数据得出串联电路电压的规律是_____________________________________________ 探究并联电路电压的规律(1)实验设计：把两个灯泡L1 和L2并联起来接到电源上，L1 两端的电压、L2 两端的电压、总电压可能有什么样的关系？分三次接入电压表，测出这三个电压：(2)实验记录L1 两端的电压U1/V L2 两端的电压U2/V 总电压U/V第一次测量第二次测量(3)、分析实验数据得出并联电路电压的规律是：____________________________________________ 当堂训练：1．串联电池组的电压是各节电池的电压的_______，小明的一玩具电动火车要9V的电压才能起动，他要买_______节干电池并将它们_______联使用才行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课型授课时间学生姓名
16.2串、并联电路中电压的规律
【学习目标】
1．能正确将电压表接入待测电路，并能画出相应的电路图。
2．能正确使用电压表测量串、并联电路中用电器两端的电压，进一步练习连接电路和使用电压表的技能。
3．能通过实验探究，归纳总结出串、并联电路中电压的规律。
【学习重点】在实验中探究串、并联电路中电压的规律。
【学习难点】自主设计方案，并且在正确连接电路和使用电压表的基础上进行实验并能通过交流、总结、反思得出初步结论。
【自主学习】
1．使用电压表测电压时，电压表要与待测用电器联。
2．在如图16.2-1所示的电路中，小灯泡L1、L2两端的电压分别为U1、U2，电源电压为U，，则它们的大小关系可表示为。
由此可知，在串联电路中，电压的规律可表述为。
3．在如图16.2-2所示的电路中,电池组的电压可表述为。
4．在如图16.2-3所示的电路中，小灯泡L1、L2两端的电压分别为U1、U2，电源电压为U，，则它们的大小关系可表示为。
由此可知，在并联电路中，电压的规律可
表述为。
【共同探究】
※学生活动：探究串联电路中用电器两端的电压与电源两端电压的关系猜想：我们知道，在只有一个小灯泡的电路中，灯泡两端的电压与电源两端电压是相等。
那么，两个或两个以上用电器组成的串联电路中，各用电器两端的电压与
电源两端电压有什么关系？
怎样用实验进行论证？
实验内容：1．设计实验电路；（电路图画在下面方框内，并标出电流的方向和电压表
的正、负接线柱。
）
2．根据电路图连接电路；
3．进行测量，将测量数据记录在表格中；
4．换上另外两个规格不同的小灯泡，再次实验。
实验记录：
次数AB间电压U AB/V BC间电压U BC/V电源两端电压U AC/V 1
2
3
实验结论：
串联电路中，。
表达式：
※学生活动：探究电池组的电压与各电池电压的关系
分别测量每节电池两端的电压，然后测量这个电池组两端的电压。
它们之间有什么关系？
实验结论：
※学生活动：探究并联电路各支路用电器两端的电压与电源两端电压的关系猜想：如果两个或两个以上的用电器并联，那么各支路用电器两端的电压与电源两端电压的关系如何？这种关系与并联电路中电流的关系一样吗？与串联电路中电压的关系一样吗？请你做出猜想/
怎样用实验进行论证？
实验内容：1．设计实验电路；（电路图画在下面方框内，并标出电流的方向和电压表的正、负接线柱。
）
2．根据电路图连接电路；
3．进行测量，将测量数据记录在表格中； 4．换上另外两个规格不同的小灯泡，再次实验。
实验记录：
次数 灯泡L 1两端电压U 1/V 灯泡L 2两端电压U 2/V 电源两端电压U /V
1 2 3
实验结论：
并联电路中， 。
表达式：
【归纳整理】
【达标检测】
1．串联电路中电流的规律是 ； 串联电路中电压的规律是 。
2．并联电路中电流的规律是 ； 并联电路中电压的规律是 。
3．串联电池组的电压是各节电池的电压的 ，小明的一玩具电动火车要9V 的电压才能起动，他要买 节干电池并将它们 联使用才行。
4．四只完全相同的灯泡串联后直接接在某一电源两端而正常发光，用电压表测出一只灯两端电压为3.8V ，则该电源电压约为 ；如果将四只灯泡并联在该电源两端，则可能出现的现象是 。
5．在右图所示的电路中，电源是由3节干电池串联组成的。
S 闭合后则电压表V 的示数为 V ，电压表 V 1的示数为 V ，电压表 V 2的示数为 V ，用电流表测得A 处电流为0.5A ，B 处电流为0.2A ，则通过L 1的电流 是 A ，通过L 2的电流是 A 。
6．如图所示，电源电压保持不变，当只闭合S 2时，电压表的 示数为3V ，当只闭合S 1时，电压表的示数为4.5V ，则此 时
串、并联电路中电压的规律 串联电路特点
串联电路中， 。
表达式：
并联电路特点
并联电路中， 。
表达式：
L 1、L 2两端的电压分别是（ ） A.3V 和7.5V B.1.5V 和4.5V C.3V 和1.5V
D.1.5V 和3V
7．如图所示，电源电压为9V ，且保持不变，开关S 闭合时， 电压表的示数为6V ，则( ) A ．L 1两端的电压为3V B ．L 1两端的电压为6V C ．L 2两端的电压为3V D ．L 2两端的电压为9V
8．在如图所示的电路中，当开关S 闭合时，电压表V 1的示数为 3V ,V2的示数为6V ,则电源电压为 ( ) A ．3V B. 6V C. 9V D. 12V
9．小刚同学按如图所示的电路进行实验，得到下列的实验数据。
(1)由图可知L 1、L 2连接方式是 ； (2)由表中的实验数据中A 1、A 2的示数可得出结 论 ；
(3)由表中的实验数据V 1、V 2、V 3的示数可得出结论 。
10． 如图，在探究“并联电路电压的关系”时，小明想把两个灯泡并联起来，用电压表测量并联电路的总电压，请你用笔帮他画出连接的电路。
【自我评价】
A 1
示数
(
A ) A 2示数(A ) V 1示数(V ) V 2示数(V ) V 示数(V ) 0.5
O ．5 7.5
4.5
12。
