地图的基本知识
地图基本知识点总结
地图基本知识点总结地图的种类：1. 世界地图：表示整个地球的地图，用于展示世界各国家和地区的位置、大小和分布情况。
2. 国家地图：表示一个国家的地图，用于展示某一特定国家的地理位置、行政区划、交通等信息。
3. 城市地图：表示一个城市的地图，用于展示城市内街道、建筑、交通等信息。
4. 地形地图：表示地球表面的地形特征，包括山川、河流、湖泊、平原等地理特征。
5. 气候地图：表示地球不同地区的气候情况，包括气温、降雨量、季风等气候特征。
地图的要素：1. 符号：地图上使用各种符号来表示地理信息，如点、线、面、颜色、符号等，不同符号代表不同的地理要素。
2. 比例尺：用于表示地图上距离与实际距离之间的比例关系，通常以比例尺的形式表示，如1:10000，表示地图上的1厘米代表实际距离的10000厘米。
3. 方向：地图上的方向通常表示为指北针或方位线，用于标示地图上的方向关系，如东西南北。
4. 经纬度：用于表示地球表面的坐标位置，包括经度和纬度，是地图上定位的基本要素。
5. 行政区划：地图上会标示各种行政区划，如国家、省、市、县等行政区域。
地图的绘制方法：1. 卫星遥感：利用卫星拍摄的影像资料来绘制地图，这是一种高精度的地图制作方法。
2. GPS测绘：利用GPS技术定位地理坐标，然后利用数字地图绘制工具将地理坐标转换成地图上的位置。
3. 航空摄影测量：利用飞机进行航测，通过摄影测量的技术来绘制地图，通常用于绘制地形地图和城市地图。
4. 地图绘制软件：利用计算机软件来绘制地图，可以通过人工编辑和修改来完成地图的绘制。
地图的使用：1. 导航：地图是人们出行的重要工具，可以帮助人们确定自己的位置，规划路线，找到想去的地方。
2. 规划：地图可以帮助规划城市、道路、交通等基础设施的建设，也可以帮助规划旅游线路、景点布局等。
3. 研究：地图作为一种地理信息的表现形式，可以帮助人们进行地理研究、资源开发、环境保护等工作。
4. 教育：地图是地理教学的重要工具，可以帮助学生了解地球的地理位置、地理特征、人文环境等信息。
地图知识点总结
地图知识点总结第2讲地图一. 地图要素1.方向:一般来说,地平面上有东、南、西、北四个基本方向，在此基础上，又分出东北、东南、西南、西北，共八个方向。
（1）一般定向法:上北下南,左西右东。
（2）指向标定位法:指向标箭头所指方向一般是正北方向。
（3）经纬网定位法：经线指示东西，纬线指示南北。
①方格状经纬网：直接按照“上北下南，左西右东”来确定方向。
A在B的西南方；B在C的东南方；A在C的正南方；D在E的西北方；F在E 的正西方。
②侧视经纬网：如果上面是北极点，可以通过经线南北方向和纬线东西方向建立坐标系来确定方向。
B在A的东南方；C在D的西南方。
③俯视经纬网方法一：第一步：看两点纬线越靠近南极点，位置越南，越靠近北极点，位置越北，可以得到南或北方向；第二步：把两点转化在同一纬线上，取劣弧，顺着地球自转方向为东，反之为西，可以得到东或西方向；第三步：两个结果合并，就是两点的方向。
A在B的东南方（B比A更靠近北极点，B在A的北边，即A在B的南边；A在B /的东边，综合后为东南方。
）C在D的东南方（C比D更靠近南极点，C在D的南边，C在D/的东边，综合后为东南方。
）方法二：通过经纬线作坐标系来确定方向。
（4）经纬度坐标确定方向：用分解法来确定方向，先根据纬度确定南北方向，然后根据经度确定东西方向，最后两个方向合并确定最终方向。
①规律条件规律②案例：甲点（89°E，10°N）在乙点（95°W，50°S）的什么方向？第一步：根据纬度可以确定甲在乙的北部。
第二步：分属东西经，两经度之和为184°，甲在乙的西部。
第三步：甲在乙的西北方（5）指南针定位法：平放的指南针，一般情况下磁针总是指向南、北方向。
（6）地理事物判方向①北半球中纬度正午日影朝正北。
此时影子达一天中最短值。
②北半球树木年轮密集一侧为北方。
因为北方位于背阴面，光照弱，生长速度慢，年轮密集。
③北极星指示正北方等。
地球地图知识点总结
地球地图知识点总结一地球形状和大小、纬度和经度1．形状和大小：地球形状是一个赤道略鼔、两极略扁的不规则的球体..地球的平均半径为6371千米;赤道半径6378千米;极半径6357千米..赤道周长约为4万千米..2．纬线和纬度、经线和经度1纬线：纬线都是圆;也称为纬线圈;长度不等..赤道最长;由赤道向两极逐渐缩短;最后成一点..纬线指示东西方向..纬度：赤道是零度纬线..赤道以北的纬度;叫北纬;用“N”作代号；赤道以南的纬度叫南纬;用“S”作代号..北纬、南纬各有90°..低纬、中纬和高纬：0°—30°低纬;30°—60°中纬;60°—90°高纬2经线：也叫子午线..经线是半圆;所有经线长相等..经线指示南北方向..经度：零度经线叫做本初子午线..从本初子午线向东、向西各分作180度;以东的180°属于东经;用“E”作代号；以西的180°属于西经;用“W”作代号..东西180°经线合为一条经线..南北半球划分：用20°W和160°E的经线圈;将地球分为东、西两个半球..南北半球的判断:度数后面跟N是北半球度数后面跟S是南半球东西半球的判断：小于20°;一定在东半球大于160°;一定在西半球大于20°;小于160°;看度数后面跟W在西半球;跟E在东半球经纬网的应用：A利用经纬网定位B利用经纬网判方向地理方向确定的基本原则①两点若位于同一条经线上;距北极点近者在正北方;距南极点近者在正南方②两点若位于同一条纬线上;它们只有正东方或正西方的关系..具体比较时;应将两地置于经度差小于180°的范围劣弧内比较东西方向..③两点所在的经纬线均不相同：可将其先按纬度数进行南北方位比较、按经度和进行东西方位比较;然后叠加综合..两地分别为东、西经时;若经度数之和＜180度;则东经在东;西经在西；若两地经度数之和＞180度;则东经度在西;西经度在东在以极点为中心的经纬网图上判读方向1、在以极点为中心的经纬网图上;离北极点近的地方为北方;从北极点看各个方向都为南方；离南极点近的地方为南方;从南极点看各个方向都为北方..2、根据南北极点;在图的边缘画出地球自转方向3、箭头所指方向为东;箭尾所指方向为西C利用经纬网确定两点的距离赤道上经度1°的实际弧长约是111km任意经线上纬度1°的实际弧长为111km任意纬线上经度1°的实际弧长为111×cos纬度kmD利用经纬网确定对称点：1关于赤道对称的两点：其经度相等;纬度相反;数值相等2关于地轴对称的两点:其纬度相等;经度相对;和为1803关于地心对称的两点对跖点：经度相对;和为180°;纬度相反;数值相等..E最短航线原则：球面上任意两点间的最近最短距离;是过这两点大圆的劣弧..明确两点：一、最短航线——球面大圆的劣弧段；二、球面大圆——以球心为圆心的大圆1、若两地都在赤道上;赤道便是过这两地的大圆;最短航线;即为向正东或正西走..2、若两地经度数之和等于180°;过这两地的大圆便是经线圈;最短航线经过极点.. 3若两地经度数之和不等于180°;则两地间的最短航线为北半球向东走：先向东北;再向东;最后向东南走..北半球向西走：先向西北;再向西;最后向西南走..南半球向东走：先向东南;再向东;最后向东北走..南半球向西走：先向西南;再向西;最后向西北走..二地图：地图三要素：比例尺、方向、图例和注记1、比例尺：也叫缩尺图上距离公式略1比例尺的大小与地图的详略：图幅相同：比例尺越大;地图上所表示的实际范围越小;表示的内容越详细;精确度越高..比例尺越小;表示的范围越大;内容越简略;精确度越低..比例尺相同：图幅越大;表示的地区实地范围越小;表示的内容越详细;精确度越高图幅越小;表示的地区实地范围越大;表示的内容越简略;精确度越低规律：大范围的地区多选用较小的比例尺地图..如世界政区图、中国政区图等..小范围的地区多选用较大的比例尺地图..如平面图、军事图、旅游图等..2比例尺的缩放：比例尺放大：用原比例尺×放大到的倍数..用原比例尺×放大的倍数+1比例尺缩小：用原比例尺×缩小到的倍数用原比例尺×1-缩小的倍数例如将1/10000的比例尺放大1倍;即比例尺放大到2倍;放大后的比例尺是1/5000;比例尺变大..假设反映的范围不变：图幅的变化就是比例尺变化数的倍数平方；如将比例尺放大到原图的2倍;则放大后图幅面积是原来的4倍..假设图幅不变：所表示地区的范围应为比例尺变化数的倍数平方分之一；如果比例尺放大到原图的2倍;所示地区的范围是原图的四分之一2．方向：1在有经纬网的地图上判读：经线指示南北;纬线指示东西..2在有指向标的图上判读：指向标指示北方..3在没有任何标记得图上判读：遵循“上北下南;左西右东”..3．图例和注记三等高线地形图的判读：等高线图的高度注记为“海拔高度”即某个地点高出海平面的垂直距离;我国的海拔是高出黄海海平面的距离..1、判读规律：①数值大小：海拔200米以下;等高线稀疏;广阔平坦——为平原地形；海拔500米以下;相对高度小于100米;等高线稀疏;弯折部分较和缓——为丘陵地形；海拔500米以上;相对高度大于100米;等高线密集;河谷转折呈V字形——为山地地形；海拔高度大;相对高度小;等高线在边缘十分密集;而顶部明显稀疏——为高原地形..②疏密程度：密集——坡度陡；稀疏——坡度缓..③形状特征：等高线闭合;且数值从中心向四周逐渐降低——山顶等高线闭合;且数值从中心向四周逐渐升高——盆地或洼地两个山顶中间的低地;形似马鞍——为鞍部地形..如果没有数值注记;可根据示坡线来判断：示坡线——为垂直于等高线的短线等高线弯曲时;如果凸出部分指向低处——表示山脊如果凸出部分指向高处——表示山谷2等高线地形图上有关问题的计算①．A、读两点的海拔;计算相对高度..两点均在等高线上：相对高度=两点的海拔之差两点不在等高线上：任意两点的相对高度：ｘ-1·d＜相对高度＜ｘ+1·dn为两地之间等高线的条数；d为等高距②在等值线图;如果在相邻两条等值线之间出现闭合的等值线;对于其内部大小的判定：“大于大的;小于小的”A：100米<HA<150米B：0米<HB<50米③陡崖的计算悬崖崖顶的绝对高度：大≤h顶＜大+d悬崖崖底的绝对高度：小-d＜h底≤小陡崖处相对高度的计算:ｘ－1·d≤相对高度＜ｘ+1·dx为等高线重合的条数;d为等高距④坡度的比较等高线密集;坡度陡；等高线稀疏;坡度缓坡度与比例尺和等高距成正比;比例尺越大;坡度越陡；等高距越大;坡度越陡⑤通视问题：凸坡等高线高疏低密不能通视凹坡等高线高密低疏能通视均匀坡可以通视3实际运用：1与气候结合：A、海拔高的地区应考虑气温的垂直递减..0.60C/100mB、山区应考虑迎风坡和背风坡..降水量的差异C、盆地不易散热;又容易引起冷空气的滞留等..2与河流水文结合：由山谷的等高线特征;判断河流的位置及流向..水库坝址的选择：峡谷地段水平距离窄;垂直落差大；峡谷上游要有蓄水库区..A选点1、码头港口：应选择海水较深等深线密集且避风的海湾;避开含沙量大的河流;以避免航道淤积2、水库大坝的选址：大坝一般选在峡谷处;水库库址应选在河谷山谷地区“口袋形”盆地或洼地处..3、建疗养院：一般选在城郊山地向阳坡;清静;空气新鲜;森林覆盖率高的地方..B选线1.引水线线路尽可能短;尽量利用地势使水自流2.交通线要考虑距离远近；一般沿等高线走;可以减少施工难度；避开地下溶洞、冻土;选择坡度较缓;距离较短、弯路较少的线路为好C选面农业生产布局：等高线稀疏;地势平坦的地区;适宜发展种植业；等高线密集;地势较陡的地区;适宜发展林业和畜牧业工业生产、居民区布局：一般选在靠近水源;交通便利;等高线间距较大的地形平坦开阔处。
地图的基本知识
地图的基本知识1、方向（1）一般地图：面对地图上北下南，左西右东。
（2）指向标地图：指向标的箭头指向北方。
（3）有经纬网的地图：经线指示南北方向，纬线指示东西方向。
2、图例与注记图例是地图上表示各种地理事物的符号；而注记则是地图上用来说明山脉、河流、国家、城市等名称的文字。
例如：“▲泰山1532.7米”中“泰山”和“1532.7米”是注记，“▲”属于图例。
3、比例尺（1）概念：比例尺=图上距离/实际距离。
（2）表示方法：数字式、文字式、线段式。
（3）大小比较：分母越大，比例尺越小，反之越大。
（4）比例尺大小与表示范围和内容详略的关系。
图幅大小相同时：①比例尺越大，地图上所表示的实地范围越小，内容越详细。
②比例尺越小，地图上所表示的实地范围越大，内容越简略。
③大范围地图多选用较小的比例尺，小范围地图多选用较大的比例尺。
实地范围相同时：①比例尺越大，图幅面积越大，内容越详细。
②比例尺越小，图幅面积越小，内容越简略。
（5）比例尺的缩放将原比例尺放大到n倍；原比例Xn将原比例尺放大n倍；原比例X(n+1)将原比例尺缩小到1/n；原比例X1/n将原比例尺缩小1/n；原比例X(1-1/n)比例尺缩放后，原面积之比变为缩放倍数的平方。
（6）实地面积的计算实地面积=图上面积÷地图比例尺的平方（7）海拔高度和相对高度①海拔高度：地面某个地点高出海平面的垂直距离，叫做海拔高度。
在地图上用海拔高度表示地面高度；等高线图上所标的注记数字均为海拔高度。
0米线表示海平面，也是海岸线；200米线区分平原和低丘；500米、1000米线显示低山丘陵或高原；2000米、3000米线反映中山和高原；4000米反映高原和高山的特征。
②相对高度：地面某个点高出另一地点的垂直距离，叫做相对高度。
相对高度的数值可能比海拔高度小，也可能比海拔高度大。
相对高度的计算：1）在剖面图上的两地相对高度，就是某个地点高出另一地点的垂直距离，即两地海拔高度的差2）在等高线图上计算一座山、一个陡崖或任意两点间的相对高度是近年来常考查的知识点，一是可能求最大的相对高度，二是可能求最小的相对高度。
(完整版)地图学基础知识
地图学：第一章：现代地图学概论地图定义：按照严密的数学法则，并使用特定的符号系统把空间事物抽象地表示在平面或者球面上，并且其还具有传输事物信息的一种图形地图的基本特性：1、严密的数学法则2、科学的地图概括3、特定的符号系统地图的组成要素：1、数学要素确定地理要素的空间位置，“骨架”作用，大地控制点、比例尺、经纬网2、地理要素地图根据制图要求表达的内容（内容要素），自然要素：水系、地形、土质植被社会经济要素：居民地、交通线，用图形表示，“图形要素”3、辅助要素图名图号、图例、文字说明等4、现代地图还包括技术设备和技术操作地图的功能1、信息载负功能2、信息传输功能3、客观模拟功能4、认知与感受功能现代地图分类（一）按地图功能和内容分类按地图功能分类，普通地图、专题地图、专用地图、特种地图按地图内容分类，普通地图、专题地图（主要方法）普通地图：同等详细程度全面表示地面上主要的自然和社会经济现象的地图，可分为地形图和地理图。
专题地图：着重表示一种或几种自然或社会经济现象的地图（二）按地图比例尺分类大比例尺地图（>=1：10 万），地市规划中比例尺地图（大于1：100 万，小于1：10 万），国家或省级规划小比例地图（1：100 万以及更小比例尺），教育普及第二章：制图框架与成图方法一、地图成图方法：实测成图法、编绘成图法地理空间信息特征：空间特征、时间特征以及属性特征大地水准面：假定在重力作用下海水面静止时的平均水面，并假设此面穿过穿过大陆与岛屿，连续扩展形成处处与铅垂线成正交的闭合曲面大地水准面高低起伏，地球内部物质密度不均，起伏不定的重力等位面，又称地球物理表面平均海水面为椭球体面，地球数学表面地理坐标系：空间参照系是测量空间点坐标位置的一种度量衡制地球表面点坐标的确定包括两方面内容：1、地面点在地球椭球体面上的投影位置，采用地理坐标系2、地面点到大地水准面的垂直距离，采用高程系天文经纬度：天文经度：首子午面与过观测点的子午面所夹的二面角，天文纬度：过某点的铅垂线与赤道平面之间的夹角大地经纬度：大地经度L:过参考椭球面上某一点的大地子午面与首子午面之间的二面角大地纬度B:大地纬度是指过参考椭球面上某一点的法线与赤道面的夹角地心经纬度:地心经度等同于大地经度，地心纬度是指参考椭球体面上的任意一点和椭球体中心连线与赤道面的夹角地图学中常用。

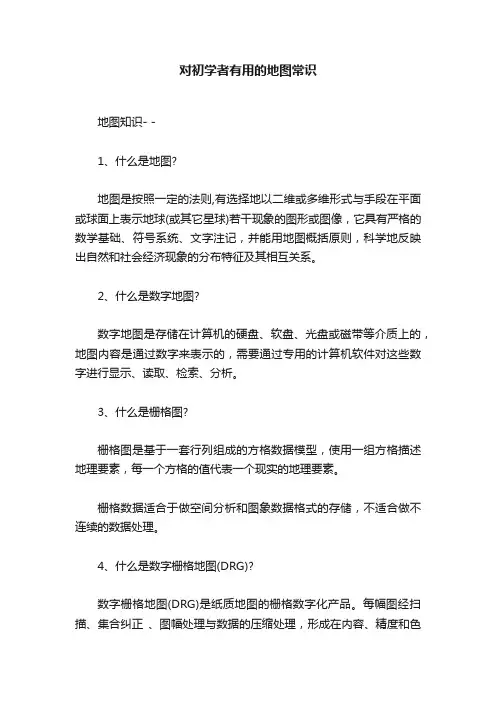

对初学者有用的地图常识
对初学者有用的地图常识地图知识- -1、什么是地图?地图是按照一定的法则,有选择地以二维或多维形式与手段在平面或球面上表示地球(或其它星球)若干现象的图形或图像，它具有严格的数学基础、符号系统、文字注记，并能用地图概括原则，科学地反映出自然和社会经济现象的分布特征及其相互关系。
2、什么是数字地图?数字地图是存储在计算机的硬盘、软盘、光盘或磁带等介质上的，地图内容是通过数字来表示的，需要通过专用的计算机软件对这些数字进行显示、读取、检索、分析。
3、什么是栅格图?栅格图是基于一套行列组成的方格数据模型，使用一组方格描述地理要素，每一个方格的值代表一个现实的地理要素。
栅格数据适合于做空间分析和图象数据格式的存储，不适合做不连续的数据处理。
4、什么是数字栅格地图(DRG)?数字栅格地图(DRG)是纸质地图的栅格数字化产品。
每幅图经扫描、集合纠正、图幅处理与数据的压缩处理，形成在内容、精度和色彩上与地图保持一致的栅格文件。
5、什么是栅格图像?栅格图像，也称光栅图像，是指在空间和亮度上都已经离散化了的图像。
我们可以把一幅栅格图像考虑为一个矩阵，矩阵中的任一元素对应于图像中的一个点，而相应的值对应于该点的灰度级，数字矩阵中的元素叫做像素。
数字图像与马赛克拼图相似，是由一系列像素组成的矩形图案，如果所有的像素有且仅有两个灰度级(黑或白)，则称其为二值图像，也即位图;否者称其为灰度图像或彩色图像。
什么是矢量图形? 在介绍矢量图形之前，我们首先阐述矢量对象的概念。
矢量对象是以矢量的形式，即用方向和大小来综合表示目标的形式描述的对象。
例如画面上的一段直线，一个矩形，一个点，一个圆，一个填充的封闭区域……等等。
矢量图形文件就是由这些矢量对象组合而成的描述性文件。
矢量图形则是计算机软件通过一定算法，将矢量对象的描述信息在显示终端上重绘的结果。
6、什么是矢量图?矢量图是基于直角坐标系统，用点、线、多边形描述地理要素的数据模型或数据结构。
地理有关地图的知识点总结
地理有关地图的知识点总结一、地图的种类1.按比例尺分为大比例尺地图、中比例尺地图和小比例尺地图。
（1）大比例尺地图：比例尺较大，通常在1:1000、1:5000等，在城市规划、矿区开发等领域使用较多。
（2）中比例尺地图：比例尺一般在1:50000、1:100000等，适用于行政管理、交通运输规划等领域。
（3）小比例尺地图：比例尺较小，通常在1:500000、1:1000000等，适用于国家间边界的划定、世界地图等。
2.按内容分为政治地图、物理地图、人文地图。
（1）政治地图：主要显示行政区划、交通运输、城市分布等。
（2）物理地图：主要显示地形地貌、水系、地质构造等地理自然环境。
（3）人文地图：主要显示人口分布、文化景观、宗教信仰等。
3.按使用目的分为专题地图和综合地图。
（1）专题地图：主要突出某一特定地理现象，如气候分布图、人口密度分布图等。
（2）综合地图：显示地理现象的全貌，如地球仪、政治世界地图等。
二、地图的制作和使用1.地图的制作主要分为地理调查、测量制图、图形符号设计和地图编辑等环节。
（1）地理调查：通过地面调查、卫星遥感等手段收集地理信息。
（2）测量制图：通过测量地形地貌、水系分布等获取地理数据。
（3）图形符号设计：根据地理信息设计符合地图表达的图形符号。
（4）地图编辑：将地理信息图形化表达，制作成地图。
2.地图的使用主要包括信息查询、路线规划、教学研究等多个方面。
（1）信息查询：可以通过地图查找地名、地形、城市分布等信息。
（2）路线规划：可以通过地图规划行程、查找地图上的道路和交通线路。
（3）教学研究：地图是地理学研究和教学的重要工具，可以通过地图展示地理现象，进行分析研究。
三、地图阅读技巧1.理解比例尺：了解地图上的比例尺，可以帮助我们准确地计算距离和面积。
2.识别方向：地图上通常有方位指示标识，通过指示标识可以确定地图的朝向。
3.分辨图例：地图的图例是用来说明各种符号和颜色的含义，要认真阅读图例。
地图知识点总结
三、地图一、地图三要素：比例尺、方向、图例和注记1、比例尺：也叫缩尺比例尺=图上距离/实际距离1比例尺的大小与地图的详略：在同样的图幅上：比例尺越大,地图上所表示的实际范围越小,但表示的内容越详细,精确度越高;比例尺越小,则表示的范围越大,内容越简单,精确度越低;规律：大范围的地区多选用较小的比例尺地图;如世界政区图、中国政区图等;小范围的地区多选用较大的比例尺地图;如平面图、军事图、旅游图等;2比例尺的缩放：比例尺放大：用原比例尺放大到的倍数; 例如将1/10000的比例尺放大1倍,即比例尺放大到2倍,放大后的比例尺是1/5000,比例尺变大;缩放后图幅面积的变化：比例尺放大后的图幅面积=放大到的倍数之平方;如将比例尺放大到原图的2倍,则放大后图幅面积是原来的4倍;2．方向：1在有经纬网的地图上判读：经线指示南北,纬线指示东西;2在有指向标的图上判读：指向标指示北方;3在没有任何标记得图上判读：遵循“上北下南,左西右东”;3．图例和注记二、地图的种类一等值线图等值线图包括等高线图、等深线图、等温线图、等降水量线图等;以等高线图为例;1、等高线地形图的判读1基本概念a.海拔高度也即绝对高对：某个地点高出海平面的垂直距离,我国的海拔是高出黄海海平面的距离;b.相对高度：两个任意地点的绝对高度之差,是一个相对概念;c.等高线：把海拔相同的各点连成的线;等高线除陡崖外都不能交叉;d.等高距：地图上相邻等高线之间的垂直距离;同一幅地图中,等高距都相同;2地形类型及其等高线平原：海拔200米以下,等高线稀疏,广阔平坦的地形；丘陵：海拔500米以下,相对高度小于100米;山地：海拔500米以上,相对高度大于100米,等高线密集;高原：海拔高度大,相对高度小,等高线在边缘十分密集,而顶部明显稀疏;盆地：中间低、四周高的地形;3等高线与坡度之间的关系同一幅图中,等高线越密集,坡度越大；等高线越稀疏,坡度越小;例如读华北基地地形图图1,据图判断①②③④四条坡面线的坡度比较A.①<③B.①<②C.①>②D.③=④有时候图上看不出密集与稀疏时,可根据坡度=垂直相对高度/水平距离来决定;4常见地形等高线的形状特征a.山顶：等高线闭合,且数值从中心向四周逐渐降低b.盆地或洼地：等高线闭合,且数值从中心向四周逐渐升高注意：示坡线是垂直于等高线的短线,指示斜坡降低的方向;示坡线通常绘在沿山脊及山谷线的方向上,它总是指向海拔较低的方向,有时也叫做降坡线;通过识坡线区别山地和盆地;c.鞍部：两个山顶中间的低地,形似马鞍d.山谷和山脊：等高线弯曲时,凸高为谷,凸低为脊e. 陡崖：几条不同高度的等高线相交在一起的地方;陡崖相对高度计算方法：n-1d ≤ΔH<n+1dn 表示相交的等高线的条数,d 表示等高距例：如图所示 崖顶的海拔：250 ≤ H < 300崖底的海拔： 100 < H ≤ 150陡崖的相对高度： 100 ≤ H < 2002、地形剖面图由等高线地形图为基础转绘而成的,能更直观地表示地面上沿某一方向地势的起伏和坡度的陡缓;1地形剖面图的画法步骤简介2地形剖面图判读方法： a.识别地形剖面图的水平、垂直比例大小； A.确定水平和垂直比例尺B.确定基线高程C.作基线的平行线D.量出交点的距离并标出并做基线垂线;b.根据题目条件和图像形态或区域位置信息,判断经纬度位置；c.与相关的分布图、特征示意图的知识进行联系,分析作答;例如：读沿我国北回归线所作的剖面图,回答1下列对该地区的叙述,正确的是A．a地区的水能、铁矿及太阳能资源丰富B．a、b两处是我国重要的油菜、天然橡胶、甘蔗等经济作物的生产基地C．c所在的山脉蕴藏丰富的金、铜等金属矿D．b 处是我国少数民族居住最集中的地区220世纪90年代以来,新修建的穿过该剖面的铁路线是①焦柳线②南昆线③京九线④京广线A．③B．①③C．②④D．②③3、等高线地形图的应用1水电站建设大坝：选址在峡谷处;水库：选址在盆地处;关键点：大坝建设后,应和有关等高线形成闭合的区域作为库区范围;1、下图中干流的流向____________________;2、河流上流段四大支流画法错误的是：；理由是 ;3、该地拟建一水库请选出大坝的坝址；AB两个村庄需要搬迁的是 ;2交通干线的建设一般要求与等高线平行好处：坡度缓,工程难度小,而且安全3与河流的关系：河流一般发育在山谷地形处,山脊一般是河流的分水岭4通视情况：人的视线为一直线,要求在视线以上无地形障碍;方法：将两点连成直线作为剖面线,先作地势高低起伏的简单判断,再以地形剖面图示意,可作精确判断;例如：EFG三个地点中,能目测到公路上经过H处车辆的是___;4、分层设色地形图陆地上海拔从高到低依次为上褐色、浅褐色、浅绿色、绿色,海洋部分按深度的增加由浅到深的蓝色;课后训练：1.若下列四幅地图图幅面积相同,那么比例尺最大的是A.亚洲政区图B.中国政区图C.江苏省政区图D.学校平面图读下图,四图等高距相等,回答2-4题：2．四幅图中坡度最陡的是：A、甲B、乙C、丙D、丁3．关于四图的描述正确的是：A、四幅图的地势均为东北高西南低B、反映的区域面积甲图最大C、反映实际地形最详细的是丁D、甲图的比例尺是丙图的3倍4．若把四图反映地区用同一比例尺绘图,则图幅面积从大到小排列正确的是：A、甲乙丙丁B、丙甲乙丁C、丁乙甲丙D、丙丁甲乙5.读图中虚线或字母表示的地形部位,下列选项中,地形部位名称排序与图序相符的是A.①山脊②山谷③鞍部④山顶B. ①山谷②山谷③山顶④鞍部C.①山谷②山脊③山顶④鞍部D. ①山脊②山脊③山顶④鞍部该图是我国某区水系和铁路分布图;读图回答;6.该地区铁路线分布的共同特点是基本上A.沿山谷延伸B.沿山脊延伸C.沿等高线延伸D.沿经纬线延伸7．下列叙述正确的是：A、不论何处的绝对高度永远大于相对高度B、在地图上山地的标高均为相对高度C、在分层设色地形图上,褐色比黄色代表的高度要高D、注记就是地图上的符号,可以表示山脉、河流、城市等读下面“某地区等高线示意图”,完成8-9小题;8．图中a、b、c、d四点中,可能形成小溪的是：A．a B．b C．c D．d9．图中MN、XY的交点,在剖面图上对应的点是：A．①③ B．②④ C．①④ D．②③初中地图三要素练习题1、在比例尺为“1厘米代表实地距离1000千米”的东西半球地图上;赤道的长度应该是下列中的A、20厘米B、40厘米C、80厘米D、10厘米2、实际距离为1200千米,图上距离为20厘米,该图的比例尺为A、1:6000000B、1:600000C、1:D、1:120003、在表示同一地区的四幅图中,当图幅不变时,表示内容最详细的一幅是A、1:B、1:1000000C、1:100000D、1:100004、在一张边长为104cm的白纸上绘制中国政区图,边上各留2cm的边框,问下列比例尺中最合适的是：A．1：5000000 B．1：5700000C．1：6000000 D．1：53000005、周长40厘米,宽为30厘米的图纸绘制下列国家政区图,比例尺最大的是A．澳大利亚B．日本C．法国D．新加坡6、、某幅地图的比例尺是1:8000000,若比例尺缩小到原比例尺的一半,缩小后的地图比例尺是A、1:4000000B、1:C、地图上1厘米代表实距20米D、1:甲、乙两图为世界着名的三角洲图;读图回答7～8题;7．图甲中河流三角洲位于乙图中河流三角洲的A．东南 B．西南C．东北 D．西北8．甲乙两图所采用的比例尺A．甲大于乙 B．乙大于甲C．甲乙相同 D．无法判断某校地理兴趣小组的同学制作了一个地球仪,在该地球仪上量得赤道的长度为80厘米;据此回答9～10题;9．该地球仪的比例尺约为A．一百万分之一B．一千万分之一C．五百万分之一D．五千万分之一10．在此地球仪上北极点到赤道的球面距离约为A．20厘米B．40厘米C．60厘米D．80厘米10、读图判断图中A地在B地的什么方向A.正南方向B.正北方向C.正西北方向D.东南方向11、读图2－1－7中甲、乙两图,回答下列问题：1甲岛在乙岛的方向,乙岛在哪个半球：、;2 图的比例尺大, 图的实际面积大;3甲岛南北两端图上距离是3．2厘米,乙岛南北两端图上距离是3．4厘米,两岛南北距离相差千米;读下图,回答12～13题;12.图中四地位于北京116°E、40°N的东南方向,且经度间距离较近的是A.①B.②C.③D.④13.在四幅图中斜线所表示的经纬线方格内,面积最大的是A.①所在方格B.②所在方格C.③所在方格D.④所在方格。
地图基本知识
– 单个符号：可以表示事物的空间位置、大小、质量和数量特征 – 同类符号：可以反映各类要素的分布特点 – 各类符号的总和：可以表明各要素之间的相互关系及区域总体特征 – 地图符号可以指出：
• 目标种类：如公路 • 数量特征和质量特征：如公路铺面种类和宽度 • 对象的空间位置和现象的分布：如人口密度等
在影像显示时，颜色用只R、G、B来度量，在打印和绘图时，则用C、M、Y 来度量。
在实际印刷出版应用中，由于难以用青色、品红色和黄色合成真正的黑色， 因此一般采用的是C、M、Y、K（黑色black ink）色彩度量。
除了RGB和CMYK颜色度量空间之外，还有其他一些颜色表述方式：HBS颜 色表述，HBS另指色调（Hue），亮度（Brightness）和饱和度 （Saturation），它更能够反映人对色彩的感知。
➢ 确定地图上的要素以及相应的注记文字 ➢ 对空间数据进行搜索和现实 ➢ 产生试验性的注记点 ➢ 选择较好的注记位置
三、色彩
1、色彩分类
色彩通常分为两类：一类是黑白及各种灰色，称为非彩色；一类是彩 色，包括除黑、白、灰以外的颜色。
2、色彩的作用 色彩不仅能弥补单色图的缺陷，丰富图幅内容，提高专题地图的使用 价值，更能如实反映制图物体的自然面貌，扩大地图内容的感染力， 增强地图内容的清晰易读性。
• 线状事物
➢ 注记沿线状地物延伸方向从左向右或从上向下排列，字的间隔均匀一致 ➢ 特别长的线状地物，名称注记可重复
出现 • 面状事物
➢ 注记一般置于面状符号之内 ➢ 沿面状符号最大延伸方向配置 ➢ 字的间隔均匀一致
二、地图注记
二、地图注记
二、地图注记
2）注记排列方法
– 自动注记
• 地图制图提供自动标注功能，一个实现自动注记放置的系统要 具有以下功能
《地图的基本知识》课件
3
地图的解析
通过对地图上各要素和符号的分析和解释，可以获得与学科及问题相关的地理信 息，以便综合研究和应用。
五、常用地图
世界地图
世界地图以多角度 展现人文、自然、 经济、气候、文化 等全球性要素。
中国地图
中国地图展现中国 的区域地貌、人Hale Waihona Puke 特色等，是初学者 学习地图的基础。
遥感地图
通过遥感技术获得 数据信息，对物质 综合分析，制作遥 感图像。
全球定位地图
全球定位系统为地图制作提供 了准确的实时数据，也让地图 的应用更多元化和普及。
结语
地图是人类认识自然、认识世界的有力工具。站在地图制图之巅，人们看 到的是地球的宏伟、人类智慧的结晶与真谛。
——《世界地图制图》主编
等值线地图
等值线是地图上标 出等间距高程的线， 是绘制地图中一种 主要基本形式。
六、地图的未来发展
数字化地图
传统地图对地图可视化处理比 较局限，而数字地图则可以实 现地图的三维可视化处理，提 高数据表达效果及可交互性。
虚拟现实地图
虚拟现实技术可以将用户代入 虚拟的地理空间，提供互动和 沉浸式体验。
符号化是地图绘制的基础。合 理规范的符号和图例可以让地 图易读，节省绘制和阅读时间。
三、地图的分类
1 普通地图
2 专题地图
地图主要表现大范围区域、自然界、人类、 社会经济、地形和气候等信息。
根据特定主题制图，突出主题要素和主题 关系，可以为学者和研究人员提供参考。
3 统计地图
4 电子地图
主要是依据区域范围内某种事物数据进行 地图上定量的绘制。
地图世界的艺术之美
地图除了展现世界地理信息，更是一种艺术形式。各式各样的地图设计和创 意，让地图不再只是匆匆忙忙的信息传递，更是一场视觉盛宴。
地图基础必学知识点
地图基础必学知识点1. 经纬度系统：地球可以用经纬度系数来表示位置。
经度是地球表面上任意点的东西方位置，以子午线（经线）为基准；纬度是地球表面上任意点的南北位置，以赤道为基准。
2. 地球的形状：地球不是一个完全的球体，而是略微扁平的椭球体。
这是因为地球自转速度较快，使得地球的赤道半径稍微大于极半径。
3. 地图投影：地球的表面是一个三维的曲面，而地图是平面的。
将地球的曲面投射到平面上的过程称为地图投影。
常见的地图投影方法有墨卡托投影、兰勃托投影、极射方位投影等。
4. 地图比例尺：地图比例尺是地图上距离与实际距离的比值。
比例尺可以表示为一比一万、一比五百等。
比例尺越大，地图上的细节越多。
5. 地理坐标系统：地图上的坐标系统可以用来确定一个点的位置。
常见的地理坐标系统有国家网格坐标系统、地心坐标系统等。
6. 地图符号：地图上使用的符号可以表示不同的地理特征。
常见的地图符号有点符号、线符号、面符号等。
7. 地图要素：地图上展示的各种地理特征，如山脉、河流、城市等，称为地图要素。
地图要素可以分为自然要素和人文要素。
8. 地图投影误差：因为地球的曲面无法完全展开在平面上，所以地图投影会导致一定的误差。
这些误差可以体现为距离变形、角度变形等。
9. 地图方向：地图上的方向通常是以正北方向为参照。
北方向是地球纵向的方向，东方向是指正北方向的右侧，西方向是指正北方向的左侧。
10. 地图制图：地图制图是将地理信息转换为地图的过程。
地图制图通常包括地理数据收集、数据处理、地图设计和地图输出等环节。
这些是地图基础必学的知识点，对于理解和使用地图十分重要。
《地图基础知识》课件
地图的制作软件
现今许多专业软件如ArcGIS和QGIS等可用于制作高 质量的地图，提供丰富的绘图和编辑工具。
地图的阅读
1
如何确定位置和方向
了解经纬度、方位角和地理坐标系统，可以帮助确定位置和方向。
2
如何读懂图例和比例尺
图例解释了地图符号的含义，比例尺表示地图上距离的比例关系，两者都是读懂 地图的重要工具。
3
如何使用缩放和旋转工具
地图软件通常提供缩放和旋转工具，通过合理使用可更方便地浏览和理解地图。
地图误读与纠正
1 常见的地图误读
常见误读包括不正确解读符号、忽略图例和比例尺、忽视地图的说明和注记等。
2 如何进行地图纠错
地图纠错包括核对和修正地理数据、更新地图符号和比例尺、改善排版和布局等方法。
地图的应用
《地图基础知识》PPT课 件
地图是一种图形化的工具，用于表示地球表面的特定地区或整个地球的信息。 它可以帮助们理解地理空间关系，并在许多行业中发挥重要作用。
地图的定义和作用
什么是地图
地图是一种用来展示地球表面特定地区的平面图。它通过符号和图例来显示地理要素和信息。
地图的作用
地图可以提供空间定位、导航、资源管理、规划和分析等信息，帮助人们更好地了解和利用 地球。
地图在日常生活中的应用场景
地图在导航、旅行规划、城市探索和地理教育等方 面具有广泛的应用。
地图在不同行业中的应用
地图在物流、市场分析、环境科学和城市规划等行 业中帮助人们做出决策。
地图的种类
1 按比例尺分为哪些种类
地图根据比例尺的不同可以分为大比例尺地 图、中比例尺地图和小比例尺地图。
2 按内容分为哪些种类
地图可按用途分为地形图、政治地图、气候 地图、地质地图、交通地图等多种类型。
第一章 地图的基本知识
特殊区域图 海洋图、海湾图、流域图
网络上的电子地图2
11
一、地图的定义和基本特性
地图回顾
/ / /new/index.html / / /
图边要素（辅助要素） 包括图名、图号、图例、接图表、图廓、 分度带、比例尺、附图、坡度尺、成图时间及单位、有关资料 说明等。它有助于读图和用图，是地图不可缺少的部分。
23
1.3 地图的分类
普通地图是表示自然地理和社会经济一般特征的地图，它并不 偏重某个要素。主要表示水文、地形、土质植被、交通网、居 民点和境界线七大要素。普通地图按内容的概括程度，区域及 图幅的划分状况等分为地形图和地理图。
地图的基本知识
1
地图回顾
一、地图的定义和基本特性
以图形作为人类传输地理信息的工具，已经存在几 千年，经历了几千年来社会的发展。从远古时代， 我们的祖先就一直寻找描述和分析地球表面空间事 物的工具，从交通运输、农田水利、市政建设管理、 疆土区域的划分以及行军打仗，都离不开空间信息。 长期以来最普通的工具就是地图。
12
地图回顾
一、地图的定义和基本特性
三维电子地图 13
地图回顾
一、地图的定义和基本特性
河北师大西校区电子沙盘一景
14
地图回顾
一、地图的定义和基本特性
由以上地图展示可知，人类以地图作为认识客观世界、 传递时空信息的方式之一，不但没有被其他形式所代 替，却随着科学技术的进步，使地图的制作精度不断 提高，表现形式更加多样、应用功能不断扩大、制图 理论日趋成熟。地图成为生产建设、科学试验、日常 生活不可或缺的工具，地图学也发展为一门具有完善 学科体系及多层次地图理论的综合性学科。
地图基础知识(三要素)
省、自治区、 直辖市界
铁路 公路 长城 运河
季节河、湖 水库、渠道
等高线 山峰 关隘 沙漠
未定国界
沼泽
注记：在地图上用来说明地理事物名称、性质、属
性或数据等的文字或数字。
填写注记时,一般为自左至右,从上向下。对于线状事物,注 记沿线状符号延伸从左至右或从上向下排列。
1．下图中属于注记的是：
③经纬网定向法 经线指示南北方向，纬线指示东西方向
➢经纬网定向法
A在B ____B在C______C在A的______
A在B的东南， B在C的东南， C在A的东北。
A在B的东北， B在C的西北， C在A的西南。
三、图例和注记
图例：在地图上，表示地理事物的各种符号
省级行政中心 外国首都、首府 其他居民点
方法2：取图上 1°的经度和纬度 进行比较，图上 距离大的，比例 尺大。
D
比例尺大小与范围、表示内容详略关系
a、图幅大小相同时： 比例尺越大,地图上所表示的实地范围越小,内容越详细； 比例尺越小,地图上所表示的实地范围越大,内容越简略。 b、实地范围相同时： 比例尺越大，图幅面积越大，内容越详细； 比例尺越小，图幅面积越小，内容越简略。
例3：将1：12000 000的地图比例尺放大到 原图的4倍，放大后新图的比例尺是
A. 1：48 000 000 B. 1：3000 000
C. 1：6000 000 D. 图上1cm代表实400km
二、方向
地平面上常用的八个方向
①一般定向法 面对地图：上北下南、左西右东
②指向标定向法 按图上所标方向定位,一般地图上箭头所指为北方
比
例
A
50°
尺
的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山 体 的 不 同 部 位
山顶
鞍部 陡 坡
缓 坡
2、基本地形的判读
1、山地：等高线海拔由四周向中心增大，中心的三角形代表山顶 2、盆地：等高线海拔由四周向中心减小
3、山脊：等高线由海拔较高向海拔较低处凸
4、山谷：等高线由海拔较低向海拔较高处凸 5、鞍部：两山顶之间的低地
100 200 300
山地
C .正南方
甲 0°,45 ° W 30° 0°
180° 0°
Ｄ.正北方
30° 0°
乙 30°N,135 ° W
180°
三、等高线图的判读与应用
500 A 丙 B 丁 100米 村庄 D 34045’
35000’
1、地面高度的计算方法
一般有以下两种方法：
海 拔：
垂直距离
相对高度：
在地图上，一般用 海拔表示地面高度
0米
某点到地平面的垂 直距离叫相对高度
甲
1500米
1000米 500米
某点到海 平面的垂 直距离叫 绝对高度， 即海拔
海平面
乙
山
等高线—— 海拔高度相同的点的连线
等深线——海洋中深度相同的各点的连线 100 100
100 200 100 200 200 200
100
100
100
100
等高线地形图的制作
二、地图的基本知识（三要素：比例尺、方向、图例）
1、比例尺——表示图上距离比实地距离缩小的 程度。 图上距离 （1）比例尺= 实地距离
比例尺的计算 比例尺=图上距离/实地距离
实地距离=图上距离/比例尺
170 180 170
A
50
B
60
若图中A、B两点的图上距2.22cm, 1：50000000 则该图的比例尺为____________ 。
将比例尺缩小N倍：原比例尺
÷（
N－ 1 ）
例如：把比例尺为十万分之一放大1倍， 新图比例尺为 1/100000×2＝1/50000
例1、一幅地图，底边长8厘米，比例尺为1：60， 000，现在把底边增长至24厘米，那么这幅地图 放大后的比例尺是多少？放大后的图幅面积为 原图的多少倍？
解： 24/8=3 即地图已被放大了3倍，那么，新图的比 例尺为： （ 1：60000）×3=1：20000 放大后的图幅面积为原图的9倍.
等高线剖面图中水平比例尺和垂直 比例尺的计算: 水平比例尺保持不变，垂直比例尺 根据实际计算
下列四图中的等高距都是50米，注意观察各 图的比例尺，判断坡度最大的一幅是＿＿ A
A
B
C
D
注意：“等高线越密，则地形坡度越
大”，这只能用于判断同一幅等高线图
坡度=垂直相对高度/水平距离
3 上列四图比例尺由大到小的排列正确的是_____
≥500米，＜600米
＞200米，≤300米 相对高度:≥200米，＜400米
五种000米以上的地形区
山地:
海拔在500米以上、崎岖不平、呈 条带状分布的地形区
丘陵: 海拔在200—500米之间、崎岖不平的地形区
盆地:
中间低、但较平坦、四周相对较 高、但相对崎岖的地形区
地图按照比例尺大小分为： 大比例尺地图（比例尺大于1： 20万）
中比例尺地图（比例尺介于1： 20万～1： 100万之间） 小比例尺地图（比例尺小于1：100万）
比例尺 比例尺缩放： 放大 缩小
计算方法 乘法 除法
将比例尺放大到N倍：原比例尺×N
将比例尺放大N倍：原比例尺×（1 ＋N）
将比例尺缩小到N倍：原比例尺÷ N
盆地
100 200 300
山谷
山脊
陡 等高线 坡 密集
低
等高距：50米 山 F谷 山脊 C G 高 B高 鞍部 等高线 缓 250米 稀疏
坡
陡 E 崖
A
山顶
低
150米
崖顶高： 200－250米 150－250米 崖底高： 0－50米
50米
山谷
山顶
鞍部
山脊
山脊 陡崖
山谷
A
30 200 0 10 0
4、等高线地形图的在生产、生活 中的应用 ①选建水库坝址： 一般选在峡谷处，且考虑水库库址 应选在河谷、山谷地区“口袋形” 洼地处.
(坝高计算和最大库容面积估算)
②农业区划：
根据等高线反映出来的地形类型， 地势起伏、坡度陡缓、水源条件 等，因地制宜进行农业生产区划。 一般平原多为耕作业，山坡草地 多发展畜牧业，山地多发展林业。
坡度 平和
四周高 平坦 中间低 广阔
判断图中地形类型的名称：
分层设色地形图
1 5 3
2
4
1.高原 2.山地 3.丘陵 4.盆地
5.平原
通过地面不同的颜色来判断地面的高低。
一般规律是： 绿色表示平原； 蓝色表示海洋； 黄色表示高原、山地、丘陵； 褐色表示高山； 白色表示雪线以上。
等 高 线 剖 面 图 的 画 法
读图观察等高线地形图的特点 同一等高线上海拔有何特点？
同一等高线上海拔 相等 同一幅等高线地形图 上，等高距有何特点？ 同一幅等高线地形图上， 等高距相同。 等高线疏密与坡度的陡 缓之间存在什么联系 等高线密集坡度陡，等 高线稀疏坡度缓
等高线原理
山
坡陡的 地方
坡缓的 地方
等高线
密集 。
等高线
稀疏 。
1、ABCD 2、CDBA 3、ABDC 4、BADC
A 上图中四岛面积最小的是＿＿＿
7、[“送交通进山区”，某工程队在山区地形图中设计了他们施 工的公路。] ①图中字母所在区域代表的地形名称是： A（ ）B（ ）C（ ） ②D点的海拔为（ ）m。 ③A处的高度差为（ ）a.50m b.100m c.400m d.450m ④公路的延伸方向是（ ），此段长度约为（ ）米。 ⑤你觉得这样沿着等高线修筑公路合适吗？（ ）你的理由 是（ ）
山脊 B
鞍部 C
E 山谷
D
陡崖
5、小明和班上的同学去爬山春游。请你帮 他们分析一下，应该从哪一条线路上山 最好？为什么？
A
B
因为等高线比较稀疏，地势较平坦
• 6、下列所示的等高线地形图中，山地为（ C ）、 高原为（A ）、平原为（ D）、丘陵为（ E）、盆地 B。 为（ ）
3、等高线地形图的应用
（2）比例尺3种表示方法：数字式、线段式、
文字式
三种表达方式之间可以相互转换 数字式：1：50，000，000 文字式: 图上1厘米代表实地距离500千米 线段式： 0 500千米 |_____|
（3）比例尺的大小
数值 大比例尺
小比例尺
范围 范围愈小
范围愈大
内容 详细
简略
大
小
比例尺大小的比较
200m 100m 0m
等深线
100m
200m
等高线
300 m
300m 200m 100m 0m -100m -200m
最高处[300， 400）
最低处（-400，-300]
中国地势三级阶梯地形剖面图
美国地形剖面图
不妨一试：
请把你手握成拳头，将它看成是一个地形区。右边 是该地形区的平面图，左边是它的等高线图，用你 的拳头对照着比比看，你会发现什么？
3 上列四图比例尺由大到小的排列正确的是_____
1、ABCD 2、CDBA 3、ABDC 4、BADC
上图中图幅实地面积最小的是＿＿＿ A
A 上图中岛屿面积最小的是＿＿＿
规律：
大范围的地区多选用较小的比例尺地图。 如世界政区图、中国政区图等。 小范围的地区多选用较大的比例尺地图。 如平面图、军事图、旅游图等。
2、地图上的方向
一般地图：上北下南，左西右东 有指向标地图：根据指向标指向 经纬网图：经线定南北，纬线定 东西
（3）经纬网图，根据经纬线定方向
西
北
东
南
例2. 读图，判断甲地在乙地的
A. 东南方 B .西北方
关键：一看“南
北”、再看“东西”； 二是在东西关系中注意 用劣弧法；三是两幅以 上的图，要把各点转绘 在一幅图上。 0°
（1）方位判断：公路走向、山脉走向、河 流流向、聚落方向等。（注意指向标）
（2）气温推测：6℃/1000m。 （根据相对高度）
（3）距离判断：公路长度、河流长度等。 （注意比例尺）
思考？
（1）河流流向 西北 东南 （2）桥梁走向 东北——西南 （3）桥梁长度
N 乙
甲
1100 500
河流
1:50000 （4）假如某考察队在甲地测得气温为15℃，那么乙地的气温 约为——℃ （5）画出乙山的山脊线，并判断走向。
例：某一地区等高线地形图，读图回答下列问题 ⑴假如在甲村和乙村间修建一条公路，经过A处、还 是B处施工较为容易？ ，为什么？ 。 ⑵如欲在此地区修建大坝，请在较为理想的地区用红 色“=”在图上标出，此大坝修建的高度一般不宜超过 （）米
500 A B 丁 100米 村庄 34045’
丙
D
35000’
如果要用等高线地形图表示该地形， 结果会怎么样？
【例】(2005年广东卷)下图是某地的地形剖面图，其中纵 坐标的划分间隔为0.5cm，横坐标的划分间隔为1cm，读 图回答（1）－（2）题 :
（1）图中的垂直比例和水平比例分别是( ) D A.1:1000和1：50000 B. 1:2000和1：50000 C. 1:5000和1：20000 D. 1:20000和1：5000 （2）图中B点的绝对高度和相对于A点的相对高度分别是( C ) A.350米和200米 B.300米和250米 C.300米和350米 D.200米和300米
