一、选择题1．转速电流双闭环调速系统中的两个调速器通常采用的控制方式是 A ．PID B ．PI C ．P D ．PD 2．静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率 A ．越小 B ．越大 C ．不变D ．不确定3．下列异步电动机调速方法属于转差功率消耗型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速根据能量转换的角度看，把调速系统分为三类第一类：转差功率消耗型，包括将电压调速，转差离合器调速，转子串电阻调速 第二类：转差功率馈送型，包括串级调速，双馈电动机调速 第三类：转差功率不变型，包括变极调速，变频变压调速4．可以使系统在无静差的情况下保持恒速运行，实现无静差调速的是A ．比例控制B ．积分控制C ．微分控制D ．比例微分控制积分控制可以使系统在无警察的情况下保持恒速运行，实现无静差调速 5．控制系统能够正常运行的首要条件是A ．抗扰性B ．稳定性C ．快速性D ．准确性控制系统正常工作，稳定性是首要条件。
6．在定性的分析闭环系统性能时，截止频率ωc 越低,则系统的稳定精度A ．越高B ．越低C ．不变D ．不确定截止频率与相角裕度对应，截止频率越高，系统响应变快，但稳定性变差。
7．常用的数字滤波方法不包括A ．算术平均值滤波B ．中值滤波C ．中值平均滤波D ．几何平均值滤波8．转速电流双闭环调速系统中电流调节器的英文缩写是A ．ACRB ．AVRC ．ASRD ．ATR 9．双闭环直流调速系统的起动过程中不包括A ．转速调节阶段B ．电流上升阶段C ．恒流升速阶段D ．电流下降阶段 10．三相全波整流电路的平均整流电压为A ．20.9cos U αB ．21.17cos U αC ．22.34cos U αD ．21.35cos U α 11．下列不属于双闭环直流调速系统启动过程特点的是A ．饱和非线性控制B ．转速超调C ．准时间最优控制D ．饱和线性控制 12．下列交流异步电动机的调速方法中，应用最广的是A ．降电压调速B ．变极对数调速C ．变压变频调速D ．转子串电阻调速 13．SPWM 技术中，调制波是频率和期望波相同的 A ．正弦波 B ．方波 C ．等腰三角波 D ．锯齿波 14．下列不属于异步电动机动态数学模型特点的是A ．高阶B ．低阶C ．非线性D ．强耦合 15．在微机数字控制系统的中断服务子程序中中断级别最高的是A ．故障保护B ．PWM 生成C ．电流调节D ．转速调节 16．比例微分的英文缩写是A ．PIB ．PDC ．VRD ．PID 17．调速系统的静差率指标应以何时所能达到的数值为准 A ．平均速度 B ．最高速 C ．最低速D ．任意速度18．下列异步电动机调速方法属于转差功率馈送型的调速系统是A ．降电压调速B ．串级调速C ．变极调速D ．变压变频调速 19．在定性的分析闭环系统性能时，截止频率ωc 越高,则系统的稳定精度 A ．越高 B ．越低 C ．不变 D ．不确定 20．采用旋转编码器的数字测速方法不包括A ．M 法B ．T 法C ．M/T 法D ．F 法 21．转速电流双闭环调速系统中转速调节器的英文缩写是A ．ACRB ．AVRC ．ASRD ．ATR22．下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是A ．只用比例放大器的反馈控制系统，其被调量仍是有静差的B ．反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动C ．反馈控制系统的作用是：抵抗扰动、服从给定D ．系统的精度依赖于给定和反馈检测的精度23．笼型异步电动机变压变频调速系统中基频以下调速，下列哪种方式控制性能最好A ．恒1sU ω控制 B ．恒1rE ω控制 C ．恒1gE ω控制 D ．恒1sE ω控制24．SPWM 技术中，载波是频率比期望波高得多的 A ．正弦波 B ．方波 C ．等腰三角波 D ．锯齿波 25．下列不属于交流异步电动机动态数学模型特点的是A ．高阶B ．线性C ．非线性D ．强耦合26．在微机数字控制系统的故障保护中断服务子程序中，工作程序正确的是A ．显示故障原因并报警——分析判断故障——封锁PWM 输出——系统复位B ．显示故障原因并报警——封锁PWM 输出——分析判断故障——系统复位 C ．封锁PWM 输出——分析判断故障——显示故障原因并报警——系统复位 D ．分析判断故障——显示故障原因并报警——封锁PWM输出——系统复位27．正弦波脉宽调制的英文缩写是A ．PIDB ．PWMC ．SPWMD ．PD28．转速负反馈调速系统的静特性方程中K 的表达式为A ．s eK K C α=B ．p s eK K K C =C ．p s K K K α=D ．p s eK K K C α=29．采用比例积分调节器的闭环调速系统一定属于A ．无静差调速系统B ．有静差调速系统C ．双闭环调速系统D ．交流调速系统30．异步电动机数学模型的组成不包括A ．电压方程B ．磁链方程C ．转矩方程D ．外部扰动二、填空题1．常用的可控直流电源有 晶闸管整流器 、静止式可控整流器、直流斩波器或脉宽调制变换器。

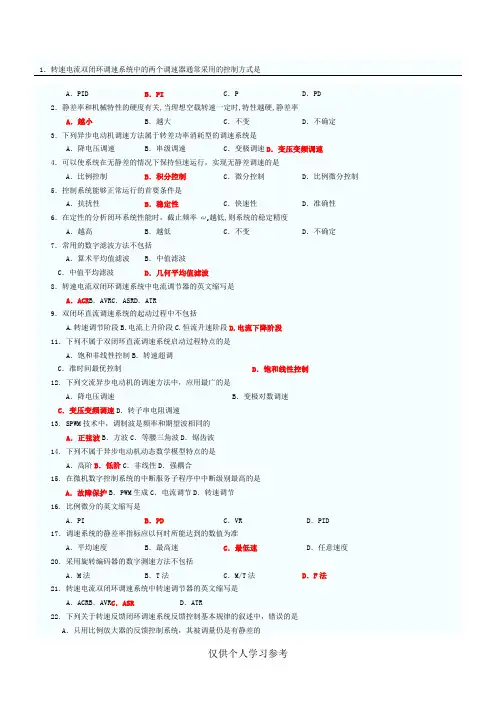

电力拖动自动控制系统复习模拟试题(全)
2．双闭环调速系统中，在恒流升速阶段时，两个调节器的状态是（A）。
（A）ASR饱和、ACR不饱和（B）ACR饱和、ASR不饱和（C）ASR和ACR都饱和（D）ACR和ASR都不饱和5．无静差调速系统中，调节器一般采用（C）调节器。
（A）P调节器（B）PD调节器（C）PI调节器8．在速度负反馈单闭环调速系统中，当下列（C）参数变化时系统无调节能力。
（A）放大器的放大倍数Kp（B）负载变化（C）转速反馈系数（D）供电电网电压10.为了增加系统响应的快速性，我们应该在系统中引入（A）环节进行调节。
（A）比例（B）积分（C）微分1、带有比例调节器的单闭环直流调速系统，如果转速的反馈值与给定值相等，则调节器的输出为（A）。
A、零B、大于零的定值C、小于零的定值D、保持原先的值不变2、无静差调速系统的PI调节器中P部份的作用是（D）。
A、消除稳态误差B、不能消除稳态误差也不能加快动态响应C、既消除稳态误差又加快动态响应D、加快动态响应3、异步电动机变压变频调速时，采用（B）控制方式，可获得一线性机械特性。
A、U1／f1=常值B、Eg/f1=常值C、Es/f1=常值D、Er/f1=常值4、一般的间接变频器中，逆变器起（B）作用。
A、调压B、调频C、调压与逆变D、调频与逆变5、转差频率控制变频调速系统的基本思想是控制（C）。
A、电机的调速精度B、电机的动态转矩C、电机的气隙磁通D、电机的定子电流三、简答题（每小题10分，共40分）1、调速范围和静差率的定义是什么？答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母D表示,即：D=nmax/nmin。
当系统在某一转速下运2Us≈Eg，则得1Usf=把电压Us34答：（1)1234567、PWM81A2A3、A4、常用的数字滤波方法不包括（D）。
A、算术平均值滤波B、中值滤波C、中值平均滤波D、几何平均值滤波5、在电机调速控制系统中，系统无法抑制（B）的扰动。
电力拖动复习题大题及答案
电力拖动复习题大题及答案1. 简述电力拖动系统的基本组成。
答：电力拖动系统主要由以下几部分组成：电源、控制器、电动机和负载。
电源提供电能，控制器负责调节电动机的运行状态，电动机将电能转换为机械能，驱动负载工作。
2. 解释什么是电机的额定功率、额定电压和额定电流。
答：电机的额定功率是指电机在额定工作条件下能够持续输出的最大功率。
额定电压是指电机正常工作时所需的电压。
额定电流是指电机在额定电压下工作时的电流。
3. 描述直流电动机和交流电动机在结构和工作原理上的主要区别。
答：直流电动机通常由定子、转子和换向器组成，其工作原理是利用直流电产生磁场，使转子在磁场中旋转。
而交流电动机则没有换向器，其工作原理是利用交流电产生的旋转磁场来驱动转子旋转。
4. 列举几种常见的电力拖动控制方式，并简述其特点。
答：常见的电力拖动控制方式包括：- 变压变速控制：通过改变电动机的供电电压来调节转速，适用于恒功率负载。
- 变频控制：通过改变电动机的供电频率来调节转速，适用于需要宽范围调速的场合。
- 变阻控制：通过改变电动机的电阻来调节转速，适用于小功率电动机。
5. 解释什么是电动机的起动电流和起动转矩，并讨论它们对电动机起动性能的影响。
答：起动电流是指电动机在起动瞬间的电流，通常远大于额定电流。
起动转矩是指电动机在起动时产生的转矩。
起动电流和起动转矩对电动机的起动性能有重要影响。
较大的起动电流可能导致供电系统过载，而较小的起动转矩可能导致电动机无法起动。
6. 讨论电力拖动系统在工业自动化中的应用及其优势。
答：电力拖动系统在工业自动化中的应用非常广泛，包括输送带、机器人、机床等。
其优势包括：- 高效率：电力拖动系统通常具有较高的能量转换效率。
- 高精度：通过精确的控制，可以实现对负载速度和位置的精确控制。
- 易于集成：电力拖动系统可以方便地与现代控制系统结合，实现自动化控制。
7. 简述电力拖动系统的维护和故障诊断的基本方法。
答：电力拖动系统的维护包括定期检查电机和控制器的状态，清洁和润滑运动部件。
《电力拖动自动控制系统》标准答案
《电力拖动自动控制系统》A卷答案2010年11月一、填空（20分，每空1分）1、变电压调速是直流调速系统用的主要方法。
一般调速系统对转速的控制有三个基本要求，即:调速、稳速、加、减速。
2、一个调速系统的调速范围，是指在最低速时还能满足所提静差率要求的转速可调范围。
3、由一组晶闸管装置供电的单闭环和多环调速系统中，电机都是沿着单方向旋转。
在可逆调速系统中，对电机的最基本要求是能改变其旋转方向。
电机系统可通过两种方式实现可逆调速，即:电枢反接可逆线路和励磁反接可逆线路。
4、双闭环调速系统具有良好的稳态和动态性能。
然而，其动态性能的不足之处就是转. 速必然超调,而且抗扰性能的提高也受到一定的限制，解决这个问题的有效办法就是在转速调节器上引入转速微分负反馈。
5、位置随动系统要控制的量是控制对象的角位移或线位移。
它的任务是实现执行机构对位置指令的准确跟踪。
6自动控制系统动态性能指标包括跟随性能指标和抗扰性能指标两类。
⑴跟随性能指标有：①上升时间t r、②超调量、③调节时间t? 三项指标。
二、判断（10分，每小题1分）1、转速闭环控制系统是按被调量的偏差进行控制的系统。
只要被调量出现偏差，它就会自动产生纠正偏差的作用。
（V）2、转速闭环调速系统的反馈控制开环放大系数K越大，系统的稳态性能就越好。
（V）3、反馈闭环系统具有良好的抗扰性能，它对于被负反馈环包围的前向通道上的一切扰动作用都能有效加以抑制，但对给定作用的变化是绝对服从。
（V ）4、控制系统的精度取决于反馈环节的结构，而与给定稳压电源及反馈量检测元件无关。
（x ）5、转速、电流双闭环调速系统是通过设置转速和电流负反馈调节器，使二者之间实行并联，从而达到稳定转速的。
（X ）6由一组晶闸管装置供电的单闭环和多环调速系统中，电机是能够实现可逆调速的。
在可逆调速系统中，对电机的最基本要求是能改变其旋转方向。
（x ）7、由于全控型电力电子器件的问世，出现了直流脉冲宽度调制（PWM）型的调速系统这种系统适用于各种功率的调速系统8、位置随动系统中的位置指令(给定量)和被控量一样都是指生产机械的转速。
电力拖动自控系统期末考试复习资料
《电力拖动自控系统》课程综合复习资料一、单选题1、转速、电流双闭环直流调速系统起动过程的转速调节阶段，两个调节器的工作状态为（）。
A、ASR、ACR均不饱和B、ASR、ACR均饱和C、ASR饱和、ACR不饱和D、ASR不饱和、ACR饱和答案：A2、某双闭环调速系统，ASR、ACR均采用近似PI调节器，发现下垂特性不够陡，应调节（）。
A、电流反馈系数B、转速反馈系数C、增大ACR的稳态放大系数D、增大ASR的稳态放大系数答案：C3、当系统的机械特性硬度一定时，如要求的静差率s越小，调速范围D（）。
A、越小B、越大C、不变D、可大可小答案：A4、转速、电流双闭环直流调速系统起动过程，恒流升速阶段，ASR的工作状态为（）。
A、不饱和B、饱和C、退饱和D、不能确定答案：B5、下面关于转速反馈控制的描述正确的是（）。
A、转速反馈控制系统是转速有静差的控制系统B、转速反馈控制系系统对控制回路中的所有扰动有抑制作用，转速的高低由给定信号决定C、转速控制精度与给定信号密切相关，与检测信号无关D、以上描述都不正确答案：D6、在采用有续流二极管的半控桥式整流电路对直流电动机供电的调速系统中，其主电路电流的检测应采用（）。
A、交流互感器B、直流互感器C、霍尔元件答案：B7、转速电流双闭环调速系统中转速调节器的英文缩写是（）。
A、ACRB、A VRC、ASRD、ATR答案：C8、直流双闭环调速系统中出现电源电压波动和负载转矩波动时（）。
A、ACR抑制电网电压波动，ASR抑制转矩波动B、ACR抑制转矩波动，ASR抑制电压波动C、ACR放大转矩波动，ASR抑制电压波动D、ACR放大电网电压波动，ASR抑制转矩波动答案：A9、调速系统的静差率一般是指系统在（）时的静差率。
A、高速时B、低速时C、额定转速时答案：B10、无静差调速系统的调节原理是（）。
A、依靠偏差的积累B、依靠偏差对时间的积累C、依靠偏差对时间的记忆D、用偏差进行调节答案：B11、在晶闸管直流调速系统中，当整流器输入电压一定、触发延迟角一定时，平波电抗器电感量越大，电流连续段机械特性区域（）。
电力拖动题库(附答案)
电力拖动题库（附答案）一、单选题（共50题，每题1分，共50分）1、属于平面磨床的型号的是________。
A、CA6140B、M7130C、Z3050D、X62W正确答案：B2、对于CJ10—10型容量较小的交流接触器，一般采用灭弧。
A、双断口结构的电动力灭弧装置B、栅片灭弧装置C、纵缝灭弧装置D、以上都可以正确答案：A3、在具有过载保护的接触器自锁控制线路中，在按下停止按钮SB2切断控制电路时，接触器KM失电，此时电动机M 。
A、继续运转B、立即停止C、在惯性作用后停止D、加速运转正确答案：C4、对照明和电热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应________负载的额定电流。
A、小于B、不等于C、大于D、等于或稍大于正确答案：D5、由于X62W型卧式万能铣床中，圆工作台的控制回路要经过，所以任意一个方向的进给手柄不在零位时，都将使圆工作台停下来。
A、进给系统所有位置开关的动断触点B、进给系统所有位置开关的动合触点C、进给系统所有位置开关的动合及动断触点D、进给系统部分位置开关的动合及动断触点正确答案：A6、利用按一定时间间隔来控制电动机的工作状态称为时间控制原则。
A、电流继电器B、速度继电器C、时间继电器D、行程开关正确答案：C7、CA6140型车床低压照明灯采用______电压作为电源。
A、6VB、12VC、24VD、36V正确答案：C8、熔断器串接在电路中主要用作________。
A、隔离保护B、欠压保护C、短路保护D、过载保护正确答案：C9、电磁抱闸制动器制动和电磁离合器制动属于。
A、能耗制动B、反接制动C、机械制动D、电力制动正确答案：C10、对由直线电联系的交叉导线的连接点________。
A、可画也可不画小黑圆点B、要画小黑圆点C、不画小黑圆点D、要画空心圆点正确答案：B11、当启动按钮松开后，接触器通过自身的辅助常开触头使其线圈保持得电的作用称为。
A、短路B、过载C、互锁D、自锁正确答案：D12、电动机直接起动时的起动电流较大，一般为电动机额定电流的______倍。
电力拖动自动控制系统考试带答案
电力拖动自动控制系统考试带答案————————————————————————————————作者：————————————————————————————————日期：一、填空题1. 直流调速系统用的可控直流电源有：旋转变流机组（G-M系统）、静止可控整流器（V-M 统）、直流斩波器和脉宽调制变换器（PWM）。
2. 转速、电流双闭环调速系统的起动过程特点是饱和非线性控制、准时间最优控制和转速超调。
3. 交流异步电动机变频调速系统的控制方式有恒磁通控制、恒功率控制和恒电流控制三种。
4. 变频器从结构上看，可分为交交变频、交直交变频两类，从变频电源性质看，可分为电流型、电压型两类。
5. 相异步电动机的数学模型包括：电压方程、磁链方程、转矩方程和运动方程。
6. 异步电动机动态数学模型是一个高阶、非线性、强耦合的多变量系统。
7. 常见的调速系统中，在基速以下按恒转矩调速方式，在基速以上按恒功率调速方式。
8. 调速系统的稳态性能指标包括调速范围和静差率。
9. 反馈控制系统的作用是：抵抗扰动，服从给定。
10. VVVF控制是指逆变器输出电压和频率可变的控制11、转速、电流双闭环调速系统当中，两个调节器采用串级联接，其中转速反馈极性为负反馈、电流反馈极性为负反馈。
12、直流斩波器的几种常用的控制方法：①T不变，变ton——脉冲宽度调制（PWM）；②ton不变，变T——脉冲频率调制（PFM）；③ton和T都可调，改变占空比——混合型。
13、转速、电流双闭环系统，采用PI调节器，稳态运行时，转速n取决于给定电压、ASR的输出量取决于负载电流。
14. 各种电力拖动自动控制系统都是通过控制电动机转速来工作的。
15. V-M系统中，采用三相整流电路，为抑制电流脉动，可采用的主要措施是设置平波电抗器。
16、在单闭环调速系统中，为了限制全压启动和堵转电流过大，通常采用电流截止负反馈。
17、在α＝β配合控制的直流可逆调速系统中，存在的是直流平均环流，可用串接环流电抗器抑制。
电力拖动自动控制系统_试题及答案
一、选择题（每小题2分，2×10=20分）1、在伯德图上，截止频率越高，则系统的（B）。
A、稳定性越好B、快速性越好C、稳态精度越高2、在可逆运行系统当中，抑制瞬时脉动环流的措施为（A）。
A、采用均衡电抗器B、采用平波电抗器C、采用α=β配合控制3、笼型异步电动机变压变频调速系统中基频以下调速，下列哪种方式控制性能最好（C）。
A、恒Us/w1控制B、恒Eg/w1控制C、恒Er/w1控制4、α=β配合控制双闭环可逆直流调速系统制动过程主要阶段是（C ）。
A、本组逆变阶段B、它组反接制动阶段C、它组逆变阶段5、α=β配合控制双闭环可逆直流调速系统制动过程，本组逆变阶段的能量流向为（C）。
A、电网到电动机B、电动机到电网C、平波电抗器到电网6、逻辑控制无环流可逆系统中，下面不能作为逻辑控制环节输入信号的是（C）。
A、“零电流检测”信号U i0B、“转矩极性鉴别”信号U i*C、转速给定信号U n*7、α=β配合控制双闭环可逆直流调速系统制动过程，正组VF由整流状态进入本组逆变阶段时，反组VR的工作状态变化为（A）。
A、待逆变状态变为待整流B、待逆变状态变为整流C、待逆变状态变为逆变8、采用准PI调节器的目的是（ C ）。
A、提高系统增益B、减小高频干扰C、抑制运算放大器零点漂移9、在转速、电流双闭环调速系统带额定负载启动过程中，转速n达到峰值时，电枢电流值为（B）A、I d=0B、I d=I dLC、I d=I dm10、在转速、电流双闭环调速系统中，以下哪一项影响最大电流I dm的设计（C ）。
A、运算放大器B、稳压电源C、电动机允许的过载能力二、填空题（每小题2分，2×5=10分）1、转速、电流双闭环直流调速系统中，电流调节器输出限幅的作用是限制电力电子变换器的最大输出电压。
2、直流调速系统的稳态性能指标有静差率、调速范围、。
3、转速、电流双闭环系统，采用PI调节器，稳态运行时，转速n取决于给定电压U n*,ASR的输出量取决于负载电流I dL。
电力拖动自控系统试题及答案
《电力拖动自控系统》课程综合复习资料一、填空题1．位置随动系统一般由五个部分组成，这五个部分分别是：位置传感器、电压比较放大器、、和减速器与负载。
2．对调速系统转速控制的要求主要集中在三个方面，具体为、和。
其中和稳态性能指标相对应的是：和。
3．调压调速是直流调速系统的主要方法，调节电枢供电电压需要有专门的可控直流电源，常用的可控直流电源有三种，具体为：、和。
4．直流调速系统的主要形式是晶闸管－电动机调速系统，简称为系统。
5．常用的可逆PWM变换器的主电路的结构的结构型式有、型和等。
6．在随动系统动态校正中，常用的有、和。
7．在闭环控制系统中，常优先考虑串联校正方案。
由调节器可构成的超前校正，提高稳定裕度和改善快速性能；由调节器构成的滞后校正，可以保证系统的稳态精度；用调节器构成滞后－超前校正，兼具两者的优点。
8．在晶闸管—电动机系统中，抑制电流脉动可采取的措施是：、和。
二、选择题1．在直流电动机调速方法中，调速性能最好的是（）A、减弱励磁磁通B、调节电枢供电电压C、改变电枢回路电阻D、改变负载2．与开环系统相比，闭环系统增加了反馈电路，反馈电路对干扰（）不起作用。
A、电压扰动B、负载扰动C、反馈电路元件的本身影响D、负载冲击3．位置信号检测装置是构成位置闭环控制所必不可少的环节。
下列位置检测装置中，不属于电磁感应的是（）A、自整角机B、光电码盘C、旋转变压器D、感应同步器4．对闭环系统而言，控制精度依赖于给定和反馈检测精度，而反馈电路对干扰并不全起作用，主要对干扰（）起作用。
A、电压扰动B、给定电源扰动B、反馈电路元件的本身影响D、测速电机误差5．调速系统和随动系统在控制中十分常用，两者的主要性能不同。
对随动系统来说，主要是要求输出量准确地跟随给定量的变化，因此它的（）成了主要指标。
A、快速性B、灵活性C、跟随性能D、准确性三、简答题1．某双闭环调速系统，ASR、ACR均采用近似PI调节器，试问：①调试中怎么才能做到U im*=6V时，I dm=20A；如欲使U nm*=10V时，n=1000r/min，应调什么参数？②如发现下垂特性不够陡或工作段特性不够硬，应调什么参数？2．调速系统常用的稳态性能指标分为那几类？并写出相应的性能指标。
《电力拖动自动控制系统》习题解答（前三章）
《电力拖动自动控制系统》习题解答（前三章）《电力拖动自动控制系统》部分习题解答第一章1. 什么叫调速范围、静差率？它们之间有什么关系？怎样才能扩大调速范围？答：①调速范围——电动机在额定负载下调速时，允许的最高转速max n 与最低转速minn 之比叫做调速范围，用D 表示，即min max n nD =②静差率——当系统在某一转速下运行时，负载由理想空载增加到额定值所对应的转速降落N n ?与理想空载转速0n 之比，称作静差率S ，即0N n nS ?=③直流变压调速系统中调速范围、静差率和额定速降之间的关系为)1(s n s n D N N -?=④采用闭环控制方式，使转速降落N n ?能够大幅度下降，才能保证在静差率S 不变的前提下扩大调速范围。
2. 某一调速系统，测得的最高转速特性为n 0max ＝1500 r/min ，带额定负载时的速降N n ?＝15 r/min ，最低速特性为n 0min ＝100 r/min ，额定速降不变，试问系统能达到的调速范围有多大？系统允许的静差率是多少？解：已知N n ?＝15 r/min ，有n max ＝n 0max －N n ?＝1500 r/min －15 r/min ＝1485 r/min n min ＝n 0min －N n ?＝100 r/min －15 r/min ＝85 r/min 于是调速范围47.17851585minmax ===n n D 静差率%15%10010015%100min0=?=??=n n s N答：系统能达到的调速范围是17.47；允许的静差率是15%。
3. 为什么加负载后直流电动机的转速会降低，它的实质是什么？答：当负载电流增大后，电枢电阻上压降增大，使E 减小，导致转速n 必然下降。
实质是电枢电阻的存在导致压降增大。
4. 某调速系统的调速范围是1500 ~ 150 r/min ，要求静差率为s ＝2% ，那么系统允许的静态速降是多少？如果开环系统的静态速降是100 r/min ，则闭环系统的开环放大系数应有多大？解：①已知101501500==D ，又)1(s n s n D N N -?=06.3)02.01(1002.01500)1(N N =-?=-=s D s n n r/min也可以这样计算n n n n n s NNN ?+?==min 0 m in r/06.302.0102.01501min N =-?=-=s s n n ②因为 K1op cl +?=?n n所以 68.31106.31001K clop =-=-??=n n答：要求静差率为s ＝2%时，系统允许的静态速降是3.06r/min ；如果开环系统的静态速降是100 r/min ，则闭环系统的开环放大系数应有31.68。
《电力拖动自动控制系统》复习 学习材料 试题与参考答案
《电力拖动自动控制系统》复习学习材料试题与参考答案一、单选题1.转速电流双闭环调速系统中电流调节器的英文缩写是（A）。
A.ACRB.AVRC.ASRD.ATR2.增加直流自动调速系统的调速范围最有效的方法是（A）。
A.减小电动机转速降B.提高电枢电流C.增加电动机电枢电压3.转速电流双闭环调速系统在起动的恒流升速阶段中，两个调节器的关系为（C）。
A.ASR和ACR均饱和限幅输出B.ASR不饱和，ACR饱的限幅输出C.ASR饱和限幅输出，ACR不饱和D.ASR和ACR均不饱和4.交流异步电动机采用调压调速，从高速变到低速，其转差功率（B）。
A.不变B.全部以热能的形式消耗掉了C.大部分回馈到电网中5.在调速系统中，电压微分负反馈及电流微分负反馈是属于（B）环节。
A.反馈环节B.稳定环节C.放大环节D.保护环节6.在转速负反馈调速系统中，当负载变化时，电动机的转速也跟着变化，其原因是（B）。
A.整流电压的变化B.电枢回路电压降的变化C.控制角的变化D.温度的变化。
7.开环自控系统在出现偏差时，系统将（A）。
A.不能自动调节B.能自动调节C.能够消除偏差8.下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是（B）。
A.只用比例放大器的反馈控制系统，其被调量仍是有静差的B.反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动C.反馈控制系统的作用是：抵抗扰动.服从给定D.系统的精度依赖于给定和反馈检测的精度9.在采用有续流二极管的半控桥式整流电路对直流电动机供电的调速系统中，其主电路电流的检测应采用（B）。
A.交流互感器B.直流互感器C.霍尔元件10.在有环流可逆系统中，若正组晶闸管处于整流状态，则反组晶闸管必然处在（A）。
A.待逆变状态B.逆变状态C.待整流状态11.带有电流截止负反馈环节的调速系统，为使电流截止负反馈参与调节后机械特性曲线下垂段更陡一些，应把反馈取样电阻的阻值选得（A）。
电力拖动自动控制系统本科
电力拖动自动控制系统一、单选(50分)1、异步电动机串级调速系统中,串级调速装置的容量()。
A随调速范围的增大而增大B、随调速范围的增大而减小C、与调速范围无关D、与调速范围有关,但关系不确定正确答案:A2、在恒压频比控制的变频调速系统中,在基频以下变频调速时进行定子电压补偿,其目的是()A维持转速恒定B、维持定子全磁通恒定C、维持气隙磁通恒定D、维持转子全磁通恒定正确答案:C3、在微机数字控制系统的中断服务子程序中中断级别最高的是()。
A.故障保护B.PWM生成C、电流调节D、转速调节正确答案:A4.下列异步电动机调速方法属于转差功率馈送型的调速系统是()。
A.降电压调速B.串级调速C、变极调速D.变压变频调速正确答案:D5、转速PID调节器的双闭环系统与转速PI调节器的双闭环系统相比()。
A抗负载干扰能力弱B、动态速降增大C、恢复时间延长D、抗电网电压扰动能力增强正确答案:C6、自动控制系统一般由被控制对象和()组成A输入指令B、控制装置C、辅助设备正确答案:B7、增加直流自动调速系统的调速范围最有效的方法是()A减小电动机转速降B、提高电枢电流C、增加电动机电枢电压正确答案:A8、转速负反馈有静差调速系统中,当负载增加以后,转速要下降,系统自动调速以后,可以使电动机的转速()。
A等于原来的转速B、低于原来的转速C、高于原来的转速D.以恒转速旋转正确答案:B9、转速电流双闭环调速系统,在系统过载或堵转时,转速调节器处于()A饱和状态B.调节状态C.截止状态正确答案:A10、调速系统在调试过程中,保护环节的动作电流应调节成()。
A、熔断器额定电流大于过电流继电器动作电流大于堵转电流B、堵转电流大于过电流继电器电流大于熔断器额定电流C、堵转电流等于熔断器额定电流正确答案:A11、晶闸管低同步串级调速系统是通过改变()进行调速。
A转子回路的串接电阻B、转子整流器的导通角C、有源逆变器的触发超前角正确答案:C12、带有比例积分调节器的单闭环直流调速系统,如果转速的反馈值与给定值相等,则调节器的输出为(A、零B、大于零的定值C、小于零的定值D、保持原先的值不变正确答案:A13、无静差调速系统的P调节器中P部份的作用是()A.消除稳态误差B.不能消除稳态误差也不能加快动态响应C、既消除稳态误差又加快动态响应D、加快动态响应正确答案:C14、采用旋转编码器的数字测速方法不包括()A、M法B、T法C、M/T法D、F法正确答案:B15、在三相桥式反并联可逆调速电路和三相零式反并联可逆调速电路中,为了限制环流,需要配置环流电抗器的数量分别是()。
电力拖动试题及答案
电力拖动试题及答案一、单项选择题（每题2分，共20分）1. 电力拖动系统中，电动机的转速与（）有关。
A. 电源电压B. 负载大小C. 电动机的极数D. 以上都有关答案：D2. 直流电动机的启动电流通常为额定电流的（）倍。
A. 2-3B. 3-5C. 5-7D. 7-10答案：B3. 异步电动机的转子转速与同步转速之间的关系是（）。
A. 相等B. 略低C. 略高D. 无法确定答案：B4. 同步电动机的转子转速与同步转速之间的关系是（）。
A. 相等B. 略低C. 略高D. 无法确定答案：A5. 电动机的额定功率是指电动机在（）时的输出功率。
A. 空载B. 额定电压C. 额定电流D. 额定电压和额定电流答案：D6. 电动机的效率是指（）。
A. 输出功率与输入功率之比B. 输入功率与输出功率之比C. 额定功率与输出功率之比D. 额定功率与输入功率之比答案：A7. 电动机的功率因数是指（）。
A. 有功功率与视在功率之比B. 无功功率与视在功率之比C. 有功功率与无功功率之比D. 视在功率与无功功率之比答案：A8. 电动机的启动方式中，直接启动适用于（）。
A. 小型电动机B. 中型电动机C. 大型电动机D. 任何电动机答案：A9. 电动机的调速方式中，变频调速适用于（）。
A. 恒转矩负载B. 恒功率负载C. 变转矩负载D. 任何负载答案：C10. 电动机的制动方式中，能耗制动适用于（）。
A. 快速停车B. 慢速停车C. 紧急停车D. 任何停车答案：A二、多项选择题（每题3分，共15分）11. 电力拖动系统中，电动机的启动方式包括（）。
A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 变频启动答案：ABCD12. 电力拖动系统中，电动机的调速方式包括（）。
A. 变极调速B. 变频调速C. 变转子电阻调速D. 变滑差调速答案：ABCD13. 电力拖动系统中，电动机的制动方式包括（）。
A. 能耗制动B. 反接制动C. 再生制动D. 机械制动答案：ABCD14. 电力拖动系统中，电动机的保护措施包括（）。
2021.1电力拖动自动控制系统复习题
2021.1电力拖动自动控制系统复习题《电力拖动自动控制系统》复习题一、简答题：1、为什么直流电动机在电力拖动领域中得到了广泛的应用？答：直流电动机具有良好的起、制动性能，宜于在大范围内平滑调速，在许多需要调速或快速正反向的电力拖动领域中得到了广泛的应用。
2、在《电机拖动自动控制系统》课程体系内，为什么非常重视直流拖动控制系统部分？答：直流拖动控制系统在理论和实践上都比较成熟，而且从反馈闭环控制的角度来讲，又是交流拖动系统的基础。
3、直流电动机调速的基本方法有几种？答：调节励磁电压、调节励磁磁通、改变电枢回路电阻答：旋转变流机组、静止可控整流器、直流斩波器和脉宽调制变换器答：（1）晶闸管的单向导电性不允许电流反向，给系统的可逆运行造成困难。
（2）晶闸管对过电压过电流和过高的du/dt和di/dt都十分敏感，任意指标超过允许值都可能使原件快速损坏。
（3）系统在深度调速状态时，晶闸管的导通角很小，使得系统的功率因数很低，产生较大谐波，引起电网电压畸变，使附近用电设备损坏。
（4）晶闸管依靠反向偏置电压关断，强迫关断电路中电容易失效，从而无法通过充放电提供反压，造成电路失控使晶闸管无法关断。
6、牵引传动系统的基本控制方式有几种类型？答：(没找到)答：触发角为0°-90°时，晶闸管整流桥处于整流状态，系统输出电功率。
触发角为90°-180°时，晶闸管整流桥处于逆变状态，系统吸收电功率。
4、直流调速系统用的可控直流电源有哪些种类？5、在直流调速系统内，晶闸管有何缺陷？7、V-M直流调速系统中，晶闸管整流桥的触发角在何范围时系统电功率处于何种状态？8、V-M直流调速系统中，可能会出现电流断续现象，有何种危害，又有哪些抑制措施？答：危害：电流断续使得系统空载转速很高，机械特性变软；使电动机产生转矩断续，对生产机械不利。
抑制措施：增加整流电路相数、设置平波电抗器、采用反并联可逆线路，形成环流，使电流连续。
《电力拖动自动控制系统》参考答案
《电力拖动自动控制系统》参考答案：第一章一、填空题：1.答案：静止可控整流器直流斩波器2.答案：调速范围静差率.3.答案：恒转矩、恒功率4.答案：脉冲宽度调制二、判断题：答案：1.×、2. √、三、问答题：1.答案：生产机械的转速n与其对应的负载转矩T L的关系。
1.阻转矩负载特性；2.位转矩负载特性；3.转矩随转速变化而改变的负载特性，通风机型、恒功率、转矩与转速成比例；4.转矩随位置变化的负载特性。
2.答案：放大器的放大系数K p，供电电网电压，参数变化时系统有调节作用。
电压负反馈系统实际上只是一个自动调压系统，只有被反馈环包围部分参数变化时有调节作用。
3.答案：U d减少，转速n不变、U d增加。
4.答案：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围。
当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落与理想空载转速之比，称作转差率。
静态速降值一定，如果对静差率要求越严，值越小时，允许的调速范围就越小。
5.答案：反馈控制系统的作用是：抵抗扰动，服从给定。
系统能有效地抑制一切被负反馈环所包围的前向通道上的扰动作用。
但完全服从给定作用。
反馈控制系统所能抑制的只是被反馈环包围的前向通道上的扰动。
可见，测速发电机的励磁量发生变化时，系统无能为力。
6.答案：采用比例积分调节器的闭环调速系统是无静差调速系统。
积分控制可以使系统在无静差的情况下保持恒速运行，原因是积分调节器的输出包含了输入偏差量的全部历史。
可以实现无静差调速。
四、计算题：1.答案：开环系统的稳态速降：354.33r/min；满足调速要求所允许的稳态速降：8.33r/min；闭环系统的开环放大系数：41.542.答案：42.5N•M，3.41N•M3.答案：T=62.92N•M，n=920r/min，cosФ=0.784.答案：α=0。
时n0=2119r/min, α=30。
时n0=1824r/min，α=31.1。
《电力拖动自动控制系统》答案(全)
1 1 R (1.2 1.5) 0.9 可选 0.5 欧姆 3 3
电流反馈放大系数： K fi
Rs Rs
'
'
1.5 3 0.5
新的比较电压： U com I dcr Rs 15Rs 15 0.5 8.5V 所以加上的电流反馈放大器的放大倍数为 3
１ － １ ２
得： I dbl
* (U n U com ) 15 15RS (1 43)； 25 Rs RS
Rs 1.46 1.5 U c o m I d c r Rs 15Rs 15 1.5 22.5V
系统的原理图和静态结构图 (给它画出图)
（2）显然采样电阻大于主电路 2.7*1/3 倍，所以增加电流反馈放大器后： 新的采样电阻： Rs
I dcr 1.2I N 1.2 12.5 15 A
则 U com I dcr Rs K s (U n U com )
R K p K s Rs
(1 42)
0
25
11.6 35(15 15Rs ) (由 1 42式）也可（由 1 43）式 (1.2 1.5) 11.6 35 Rs
多少？ （３） 计算放大器所需的放大倍数。
解： （１）电动机的电动势系数 Ce
U N I N Ra 220 12.5 1.2 0.1367V min/ r nN 1500
开环系统静态速降 nop
RI dN 12.5 (1.2 1.5) 246.9r / min Ce 0.1367
K 1则K 100 1 31.7 3.06
2，
电力拖动自动控制系统》试题及答案
电力拖动自动控制系统》试题及答案电力拖动自动控制系统》试题一、填空题（本题30分，每空1.5分）1、在直流电机调压调速系统中，电动机的最高转速为nN，调速范围、静差率和额定速降之间应满足调速范围≥额定速降+静差率×XXX。
2、闭环系统可以获得比开环系统更好的稳态特性，但为此需要增设装置和电压放大器。
3、综合了比例控制和积分控制两种规律的优点，比例部分能迅速响应，积分部分则最终消除误差。
4、转速、电流双闭环调速系统的静特性在低频时表现为转速无静差，这时电流调节器起主要调节作用。
5、工程设计方法的基本思路是，把调节器的设计方法分作两步：第一步，先选择调节器的结构，以确保系统稳定，同时满足所需性能；第二步，再选择调节器的参数，以满足性能指标。
6、有环流可逆直流调速系统的典型控制方式是串联工作制。
7、当一组晶闸管整流工作时，让另一组晶闸管处于封锁状态，但两组触发脉冲的错开得比较远，彻底杜绝了瞬时的电流突变，这就是错位控制的无环流可逆系统。
8、脉宽调制器是一个装置，由电流调节器ACR输出的控制电压进行控制。
9、串级调速系统可以实现异步电机的调速，而且具有高效率的调速性能，但需要增设多级变频器。
10、在s值很小的范围内，只要转速保持不变，异步电动机的转矩近似与转差频率成正比，这就是转差频率控制系统的基本概念。
二、判断题（本题10分，每小题1分）1、自动控制的直流调速系统，往往以调节电枢供电电压为主。
错误。
2、在V-M系统中，设置平波电抗器可以抑制电流脉动。
正确。
3、在电流断续时，V-M系统机械特性很软，理想空载转速翘得很高。
错误。
4、与晶闸管-电动机调速系统相比，直流脉宽调速系统开关频率高，电流容易连续，谐波少，电机损耗及发热都小。
正确。
5、转速、电流双闭环直流调速系统中，当电动机过载甚至堵转时，转速调节器可以限制电枢电流最大值，具有快速自动保护作用。
正确。
6、按照典型II型系统设计转速调节器时，中频宽h可以任意选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力拖动自动控制系统复习题及答案一、基础题1、反馈控制系统的作用是：抵抗扰动，服从给定。
2、带比例放大器的反馈控制闭环调速系统是有静差的调速系统，采用比例积分（PI）调节器的闭环调速系统是无静差的调速系统。
3、实际上运算放大器的开环放大系数并不是无穷大，特别是为了避免零点飘移而采用准IP调节器。
4、对于调速系统，最重要的动态性能是抗扰性能，主要是抗负载扰动和抗电网电压扰动的性能。
5、调速系统的动态指标以抗扰性能为主，而随动系统的动态指标则以动态跟随性能为主。
6、超调量的表达式为：δ＝(Cmax－C∞)/C∞×100％。
7、在基频以下，磁通恒定时转矩也恒定，属于恒转矩调速性质，而在基频以上，转速升高时转矩降低，属于恒功率调速。
8、当电动机由三相平衡正弦电压供电时，磁链幅值一定时，u S 的大小与电压角频率δ1 成正比，其方向则与磁链矢量正交。
9、调速系统的动态性能就是抵抗扰动的能力。
10、抗扰性能是反馈控制系统最突出的特征之一。
11、转速反馈闭环调速系统的精度信赖于给定和反馈检测精度。
12、比例调节器的输出只取决于输入偏差量的现状；而积分调节器的输出则包含了输入偏差量的全部历史。
13、在起动过程中转速调节器ASR经历了快速进入饱和、饱和、退饱和、三种情况。
14、自动控制系统的动态性能指标包括：跟随性能指标和扰动性能指标。
15、动态降落的表达式为：(△Cmax/Cb) ×100％。
16、基频以上变频调速属于恒功率调速。
17、异步电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统。
18、两种最基本的直流调速方式为：调压调速方式和弱磁调速方式。
19、在典型II型系统性能指标和参数的关系分析中，引入了h，h 是斜率为–20dB/dec的中频段的宽度，称作中频宽。
20、Ws*＋W =W1* 是转差频率控制系统突出的特点或优点。
21、异步电机的数学模型由电压方程、磁链方程、转矩方程和运动方程组成。
22、转速电流双闭环调速系统在起动的恒流升速阶段中，转速调节器是饱和的，电流调节器是不饱和的。
23、异步电动机变压变频调速时，采用恒转子磁通φmr控制方式，可获得线性机械特性。
24、在直流电机单闭环调速控制系统中，对于反馈环的扰动，系统是无能为力的。
25、在单闭环调速成系统中，为了实施限流保护，可以引进电流截止负反馈环节。
26、转差频率控制变频调速系统的基本思想是控制转差角频率Ws* 。
27、异步电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统。
28、在矢量控制变频调速成系统中，转子磁链定向条件下，有电动机转矩与定子电流转矩分量成正比的关系。
29、直接转矩控制系统，在它的转速环里面，利用转矩反馈直接控制电机的电磁转矩。
30、不同电机模型彼此等效的原则是：在不同坐标下所产生的合成磁动势完全一致。
31、按转子磁链定向的矢量控制的意义是定子电流的励磁分量与转矩分量是解耦的。
32、对于三相异步交流电机，直接转矩控制系统和矢量控制都能获得较高的静、动态性能。
二．简答1. 转速调节器作用？答：1）转速调节器是调速系统的主导调节器，它使转速n很快的跟随给定电压Un变化，稳态时可以减小转速误差，如果采用PI 调节器，则可实现无静差。
2）对负载变化起抗扰作用，3）其输出限幅值决定电动机允许的最大电流。
2.电流调节器的作用？答：1)作为内环的调节器，在转速外环的调节过程中，它的作用是使电流紧紧跟随其给定电压Ui变化。
2）对电网电压的波动起及时抗扰作用，3）在转速动态过程中，保证获得电动机允许的最大电流，从而加速动态过程，4）当电动机过载甚至堵转是时，限制电枢电流的最大值，起快速的自动保护作用。
一旦故障消失，系统立即自动恢复正常。
3.转差频率控制的规律？P150答：1）在不同的定子电流值时，Us=f(W1,Is)函数关系控制定子电压和频率，就能保护气隙磁通恒定，2）在Ws小于等于Wsm的范围内，转矩Te基本上与Ws成正比，条件是气隙磁通不变。
4.非独立控制励磁的调速系统系统设计要求？答：根据E = Keφn 原理，若能保持电动势E不变，则减少电动机的励磁磁通，可以达到提高转速的目的。
为此，在励磁控制系统中引入电动势调节器AER，利用电动势反馈，使励磁系统在弱磁调速过程中保持电动势 E 基本不变。
5.反馈控制系统的规律？答：1）比例控制的反馈控制系统是被调量有静差的控制系统；2）反馈控制系统的作用是：抵抗扰动，服从给定；3）系统的精确依赖于给定和反馈检测的精度。
6.双闭环直流调速系统的起动过程的特点？答：1）饱和非线性控制，2）转速超调，3）准时间最优控制。
7.开环系统机械特性和闭环系统静特性的关系？答：1）闭环系统静特性可以比开环系统机械特性硬的多；2）闭环系统的静差率要比开环系统小的多；3）如果所要求的静差率一定，则闭环系统可以大大提高调速范围。
8.异步电机数学模型的性质？答：异步电机数学模型是一个高阶，非线性，强耦合的多变量系统。
9.伯德图与系统性能的关系？答：在典型I型系统中，只包含开环增益K和时间常数T两个参数，时间常数T往往是控制对象本身固定的，唯一可变的只有开环增益K的大小。
K值越大，截止频率Wc也越大，系统响应越快，但相角稳定裕度Y=90-argtgWcT越小。
在典型Ⅱ型系统中，由于T值一定，改变T就相当于改变了中频宽h；在T值确定以后，再改变K相当于使特性上下平移，从而改变了截止频率Wc。
10.电压—频率协调控制不同类型的机械特性？P127答：1）恒定磁通控制和恒气隙磁通控制恒转子磁通的控制方式改善了低速性能，但机械特性还是非线性的，受到临界转矩的限制，2)恒压频比控制方式控制最容易实现机械特性也挺好，只是在低速时适当的提高定子电压，以求补偿定子阻抗压降，3）恒转子磁通的控制方式可以获得和直流他励电动机一样的线性机械特性，性能最佳。
11.调压和弱磁配合控制特性？答：当负载要求的调速范围更大时，应采用变压和弱磁配合控制的办法，即在基速以下保持磁通为额定值不变，只调节电枢电压，而在基速以上则把电压保持为额定值，减弱磁通升速，这样的配合控制特性示于如图所示，变压与弱磁配合控制只能在基速以上满足恒功率调速的要求，在基速以下，输出功率不得不有所降低。
12.弱磁调速的控制原理？答：在基频以上调速时，频率从f1N向上升高，受到电动机绝缘耐压和磁路饱和的限制，定子电压Us不能随之升高，最多只能保持额定电压UsN不变，这将导致磁通与频率成反比地降低，使得异步电动机工作在弱磁状态。
二．综述题1.数字控制通用变频器-异步电动机调速系统原理图如下，综述分析其主电路，控制电路，检测与保护电路，信号设定等工作原理及特点？答：主回路:由二极管整流器UR、PWM逆变器UI和中间直流电路三部分组成，一般都是电压源型的，采用大电容C滤波，同时兼有无功功率交换的作用。
特点：为了避免大电容在合上电源开关K1后通电的瞬间产生过大的充电电流，由R0限制充电电流，延时后经开关K2将R0短路，以免长时间接人R0时影响变频器的正常工作，并产生附加损耗。
控制电路：现代PWM变频器的控制电路大都是以微处理器为核心的数字电路.特点：接受各种设定信息和指令，在根据要求形成驱动逆变器工作的PWM信号。
检测与保护电路：电压，电流，温度等检测信号处理电路进行分压，光隔离，滤波，放大等综合处理，在进入A/D转换器，输入给GPU作为控制算法的依据，并同时用作显示和故障保护。
特点：能够对电压，电流，温度等检测信号进行分压，光隔离，滤波，和放大。
信号设定：除了PWM生成，给定积分和压频控制等主要功能外，还包括信息采集，故障分析，键盘及给定电位器输入显示和通信。
特点：可设定或修改的参数数百个，有多组压频比曲线可供选择。
2.综述在正弦波供电时，不同类型的电压---频率协调控制的机械特性？答：恒定子磁通，恒气隙磁通和恒转子磁通的控制方式均需要定子电压补偿，恒定子磁通和恒气隙磁通的控制方式虽然能改善了低速性能，但机械特性还是非线性的，受到临界转矩的限制。
恒转子磁通控制方式可以获得和直流电动机一样的线性机械特性，性能最佳。
（见附图2）3.综述双闭环直流调速系统突加给定电压，由静止状态起动时，转速和电流的动态过程，画出转速和电流波形，并分析此起动过程的特点？答：1)动态过程：在突加给定电压Un后，经过两个调节器的跟随作用，Uc,Ud0,Id都上升，但是在Id没有达到负载电流IdL以前，电动机不能转动。
ASR很快进入并保持饱和状态，而ACR一般不饱和。
转速过程：当转速上升到给定值n时，转速调节器ASR的输入偏差为零，但输出却由于积分作用还维持在限幅值Uim,所以电动机在加速，使转速超调。
电流过程;在这个阶段中，ASR始终是饱和的，转速环相当于开环，系统成为在恒值电流给定Uim下的电流调节系统，基本上保持电流Id 恒定，因而系统的加速恒定，转速呈线性增长，是起动过程中的主要阶段。
2）起动过程的特点：1.饱和非线性控制，2.转速超调，3.准时间最优控制。
3）转速和电流的波形（见附图2）4.交流电动机由常规的六拍阶梯波逆变器供电，怎么用线性组合法获得逼近圆形的旋转磁场?说明SVPWM控制模式的特点？答：1.实际的定子磁链矢量轨迹在期望的磁链圆周围波动，N越大T0越小，磁链轨迹越接近于圆，但开关频率随之增大。
2. 1）逆变器共有八个基本输出矢量，有六个有效工作矢量和两个零矢量，在一个周期内，每个有效工作矢量只作用一次的方式只能生成正六边形的旋转磁链，谐波分量大，将导致转矩脉动。
2）用相邻的两个有效工作矢量，可合成任意的期望输出电压矢量，使磁链轨迹接近圆。
3）利用电压空间矢量直接生成三相PWM波，设计简便。
4）与一般的SPWM相比较，SVPWM控制方式的输出电压最多可提高15%。
5.分析矢量控制系统与直接控制系统的优缺点？答：（分析矢量控制系统）VC系统强调 Te 与Ψr的解耦，有利于分别设计转速与磁链调节器；实行连续控制，可获得较宽的调速范围；但按Ψr定向受电动机转子参数变化的影响，降低了系统的鲁棒性。
（直接控制系统）DTC系统则实行 Te 与Ψs砰-砰控制，避开了旋转坐标变换，简化了控制结构；控制定子磁链而不是转子磁链，不受转子参数变化的影响；但不可避免地产生转矩脉动，低速性能较差，调速范围受到限制。
