实例:某给排水预算全过程
安装工程预算实例给排水

安装工程预算实例给排水安装工程预算是指对给排水系统的施工项目进行费用估算和测算的过程。
给排水系统是建筑物中非常重要的一部分,涉及到供水、排水管道、设备等方面。
因此,对给排水系统的安装工程预算是非常重要的。
本文将以给排水系统为例,介绍了一份安装工程预算的实例。
1. 项目基本信息项目名称:某某商业综合楼给排水系统安装工程项目位置:某某市某某区某某街道项目面积:10000平方米2. 施工项目范围2.1 给水系统- 冷水管道安装- 热水管道安装- 消防水系统安装- 水泵设备安装2.2 排水系统- 排水管道安装- 排水设备安装- 排水泵设备安装- 雨水管道安装3. 项目材料和工程量估算3.1 给水系统材料和工程量估算 - 冷水管道:500米- 热水管道:300米- 消防水系统管道:400米- 水泵设备:2台3.2 排水系统材料和工程量估算 - 排水管道:800米- 排水设备:10个- 排水泵设备:3台- 雨水管道:600米4. 项目费用计算4.1 给水系统费用计算- 冷水管道费用:500米×单价 - 热水管道费用:300米×单价 - 消防水系统费用:400米×单价 - 水泵设备费用:2台×单价4.2 排水系统费用计算- 排水管道费用:800米×单价 - 排水设备费用:10个×单价- 排水泵设备费用:3台×单价 - 雨水管道费用:600米×单价5. 总预算计算总预算 = 给水系统费用计算 + 排水系统费用计算6. 项目风险和预算控制在预算控制方面,项目风险主要包括材料价格波动、工期延误和人力资源不足等。
为了保证预算的准确性和有效性,建议在预算编制过程中考虑到这些风险,并适当增加一定的预留金额。
7. 结束语通过本次给排水安装工程预算的实例,我们可以看到预算在工程项目中的重要性。
通过合理的预算,可以提前规划项目的资金需求,并进行风险管控。
市政给排水工程预算(两篇)

引言概述:市政给排水工程预算是指对城市的给水供应和废水排放进行规划和预算工作。
本文将从不同角度对市政给排水工程预算进行详细的阐述,包括需求分析、设计与施工、设备采购、维护保养和风险管理等方面。
通过深入解读这些要点,希望能为相关工程的预算编制提供一些参考和指导。
正文内容:1. 需求分析:1.1 市政给排水工程规模估算:根据城市人口、用水需求和废水排放量等指标,科学合理地估算市政给排水工程的规模。
1.2 工程功能需求分析:根据城市的发展规划和实际需求,明确市政给排水工程的功能需求,包括供水、排水、雨水收集等功能的具体要求。
1.3 系统需求分析:对市政给排水工程的系统进行需求分析,包括配水系统、排水系统、泵站系统等的需求细化和分析。
1.4 城市管理需求分析:结合城市的管理要求和相关法规,对市政给排水工程的管理需求进行分析和考虑。
2. 设计与施工:2.1 工程设计:根据需求分析的结果,进行市政给排水工程的详细设计,包括主干管道的走向、管材选择、泵站的选址等方面的设计要求。
2.2 材料选择与采购:根据工程设计的要求,选择合适的材料进行采购,确保市政给排水工程的质量和可靠性。
2.3 施工组织与管理:合理组织施工队伍,严格按照设计要求进行施工,保证市政给排水工程的按时、按质完成。
2.4 现场安全与环保管理:加强现场安全管理,确保工程施工过程中的安全,同时注重环保措施的执行,减少对环境的影响。
3. 设备采购:3.1 供水设备采购:根据市政给排水工程的需求,选择合适的供水设备,如水泵、过滤设备等。
3.2 排水设备采购:选择符合规范要求的排水设备,如污水泵、沉淀池等。
3.3 自动化控制设备采购:对市政给排水工程进行自动化控制,选择合适的自动化设备,如PLC控制系统、远程监控设备等。
4. 维护保养:4.1 工程养护计划编制:根据市政给排水工程的特点和实际情况,制定合理的养护计划,包括设备的定期维护和管道的清洗保养等。
3 给排水工程量清单实例

给排水工程量清单实例工程量计算一、给水管道的计算:1、首先看懂图纸,包括图中的管道及阀门等附件;2、管道量的计算是安装工程计算的主要内容:给排水管道的计算要求:平面尺寸在平面图中量取(注意图纸比例);垂直管道的尺寸按系统图标高推算;3、管道的管径变化:在图中管径的变化点有时标注不会很清楚,需要在计算中自行判断,基本原则:只有在出现支管的情况下才会有变径;4、计算要点:管道的系统性很强,管道都是连在一起的,因此管道计算要有一定的层次划分,按次序计算,才能保证不重复,不漏算;一般情况下按系统划分;计算时同一系统的计算顺序有两种:一是先算平面尺寸,再算垂直尺寸;另一种是按照管道的走向计算;采用何种方法可以按自己读图的特点选择;5、工程量计算书的书写,计算书无规定的格式,但其有基本的要求,工程量计算书必须要别人很容易看懂,便于交流,在现行的造价管理要求中,工程量计算书是要求作为审计资料进行存档的。
二、排水管道的计算:1、排水管道的计算基本要求同给水管道;2、在排水管道中有一项计算内容与给水管道不同,就是排水管道的登高管,有存水弯的要扣除存水弯的高度,无存水弯按水平主管至卫生洁具的高度推算(具体见工程量计算规则);(基本原则:主要为坐式大便器(无存水弯)和洗脸盆(存水弯在地面以上)可按水平主管算至楼面高度,其他不算)三、给排水附件数量的计算给排水数量的计算无一定的规则,以准确为基本要求,一般当数量较大时应以系统进行统计。
四、工程量计算书的格式与书写:详见附表给排水工程量清单实例预算编制一、清单项目工程量汇总表P3831、清单项目工程量汇总表是针对清单的特点,对工程量进行归类的一个过程,在实际操作过程中,有时会省略这一步(当比较熟练的时候),2、所谓清单:从通俗意义上来讲,就是把原来计价表预算,进行重新归类,分成一个个比较容易确认的单元,以便于现场非预算人员应用的一个预算形式;3、所以现行的预算编制有两种模式:清单模式和计价表(标准预算)模式,两者在计算结果上是完全一样的,只是在拆分组合上有所不同而已;4、清单模式和计价表模式的区别也只表现在分部分项工程的组成上,在措施项目、其他项目、规费和税金的表现形式上则完全是一样的;5、对于清单计价模式中,或者说是清单计价的四统一(统一的项目编码、项目名称、计量单位、工程量计算规则)中,注意几个要点:(1)清单的工程量计算规则与计价表的计算规则有时会有所不同,在给排水工程中表现得比较少,但在电气工程中表现得比较多,而且比较难以掌握;一个基本原则就是工程量计算是以计价表工程量计算规则为主,清单计算规则是在计价表规则的基础上进行了适当简化修改,即清单计算规则是以图示工程量为基础,而计价表规则则考虑了一定的其他因素(如放坡、损耗等);(2)清单编制中的项目特征描述是清单编制的第二个难点,清单的项目特征描述就是规定了本项清单所包括的内容(此内容在清单规范中有详细的规定,但这种规定在实际应用中很难保证每个都能记得很清楚,这是清单编制的一大困难,特别是对于初学者),原则上规范中规定的内容都可以放在本清单项中,同时为了便于实际应用,同一项内容还可能要根据现场的不同安装形式进行细分拆分,如何拆分则各个预算编制人员的观点各不一样,所以同一份预算,不同的人编制出来几乎不可能完全一样;(3)因此对于招投标工程来讲,清单的编制必须要以标底人员的划分为严格的标准,否则将无法进行评标,同时标底编制人员在编制时,对清单项目特征的描述则显得非常的重要,否则将会因理解不同而造成争议。
给排水预算书

给排水预算书一、引言给排水预算书是建筑工程中的一项重要文件,用于规划和控制建筑项目中的给排水系统所需的费用。
本文档将详细介绍给排水预算书的编制步骤和注意事项。
二、编制步骤1. 收集资料:首先需要收集与给排水系统相关的资料,包括建筑图纸、设计说明书、技术规范等。
这些资料可以帮助我们了解给排水系统的具体要求和设计方案。
2. 制定预算清单:根据收集到的资料,制定给排水系统的预算清单。
预算清单应包括所有与给排水系统相关的设备、材料和人工费用。
具体清单可根据项目的规模和要求进行调整和修改。
3. 估算工程量:根据预算清单,对每一项设备、材料和人工进行具体的工程量估算。
工程量估算需根据施工方案和技术要求进行合理的计算,以确保预算的准确性。
4. 价格比对:通过与供应商进行价格比对,确定每一项设备和材料的具体价格。
同时,需注意了解市场行情和产品质量,选择价格合理、质量可靠的供应商。
5. 计算费用:根据工程量估算和价格比对的结果,计算每一项设备、材料和人工的具体费用。
费用计算应确保准确无误,避免在后续施工过程中出现预算不足或浪费的情况。
6. 编制预算报告:最后,根据费用计算的结果,编制给排水系统预算报告。
预算报告应包括总费用、各项费用的详细分配以及可能的变动和调整情况。
预算报告还可根据需要提供相关数据的统计分析和图表展示,以便决策者对预算情况有更直观的了解。
三、注意事项1. 细化预算清单:预算清单应尽可能详细,确保涵盖所有与给排水系统相关的费用。
避免在施工过程中出现费用遗漏的情况。
2. 合理估算工程量:工程量估算应根据实际情况进行合理的计算,避免过高或过低的估算,以确保预算的准确性。
3. 选择可靠供应商:选择价格合理、质量可靠的供应商,以确保设备和材料的质量符合要求,避免因次品而增加额外费用和施工风险。
4. 随时更新预算:预算报告应根据实际施工情况进行随时更新,及时反映出费用的变动和调整,以便决策者及时做出合理的调整和决策。

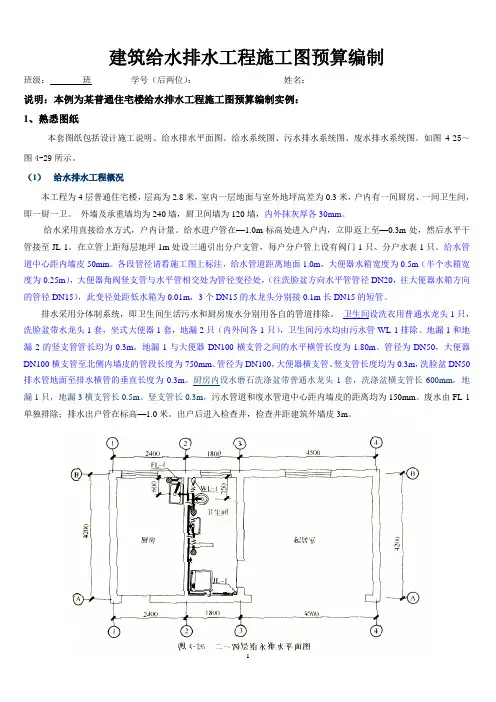

某住宅楼给排水预算案例--练习题及答案

建筑给水排水工程施工图预算编制班级:_ ___班学号(后两位):______________ 姓名:_______________说明:本例为某普通住宅楼给水排水工程施工图预算编制实例:1、熟悉图纸本套图纸包括设计施工说明、给水排水平面图、给水系统图、污水排水系统图、废水排水系统图。
如图4-25~图4-29所示。
(1)给水排水工程概况本工程为4层普通住宅楼,层高为2.8米,室内一层地面与室外地坪高差为0.3米,户内有一间厨房、一间卫生间,即一厨一卫。
外墙及承重墙均为240墙,厨卫间墙为120墙,内外抹灰厚各30mm。
给水采用直接给水方式,户内计量。
给水进户管在—1.0m标高处进入户内,立即返上至—0.3m处,然后水平干管接至JL-1。
在立管上距每层地坪1m处设三通引出分户支管,每户分户管上设有阀门1只、分户水表1只。
给水管道中心距内墙皮50mm。
各段管径请看施工图上标注,给水管道距离地面1.0m,大便器水箱宽度为0.5m(半个水箱宽度为0.25m),大便器角阀竖支管与水平管相交处为管径变径处,(往洗脸盆方向水平管管径DN20,往大便器水箱方向的管径DN15),此变径处距低水箱为0.01m,3个DN15的水龙头分别接0.1m长DN15的短管。
排水采用分体制系统,即卫生间生活污水和厨房废水分别用各自的管道排除。
卫生间设洗衣用普通水龙头1只,洗脸盆带水龙头1套,坐式大便器1套,地漏2只(内外间各1只),卫生间污水均由污水管WL-1排除。
地漏1和地漏2的竖支管管长均为0.3m,地漏1与大便器DN100横支管之间的水平横管长度为1.80m、管径为DN50,大便器DN100横支管至北侧内墙皮的管段长度为750mm、管径为DN100,大便器横支管、竖支管长度均为0.3m,洗脸盆DN50排水管地面至排水横管的垂直长度为0.3m。
厨房内设水磨石洗涤盆带普通水龙头1套,洗涤盆横支管长600mm,地漏1只,地漏3横支管长0.5m、竖支管长0.3m,污水管道和废水管道中心距内墙皮的距离均为150mm。
安装工程预算实例给排水

安装工程预算实例给排水一、引言安装工程预算是一项非常重要的工作,它能够有效提升工程项目的管理水平,确保工程在质量、成本、时间等方面的可控性。
本文将以给排水工程为例,介绍如何进行安装工程的预算编制,以及其中的一些注意事项。
二、预算编制流程1. 收集资料:在进行预算编制之前,首先需要收集相关资料,包括设计方案、施工图纸、技术规范等,以便了解工程的具体情况。
2. 划分工程量:根据收集到的资料,对工程进行细化划分,将工程分解为若干个部分或单位工程,以便进行后续的计量和计价工作。
3. 计量与计价:根据划分的单位工程,进行工程量的计量,即根据设计图纸和工程量清单等进行测算。
之后,根据工程量和单位工程的市场价,按照相应的计价规则进行计价。
4. 费用计算:根据计价结果,计算单位工程的费用,并结合其他费用因素,如人工、材料、设备、管理费等进行综合计算,得出总工程费用。
5. 预算编制:在计算的基础上,编制工程预算书,并将其按照规定的格式进行填写和组织,确保预算的准确性和可读性。
三、给排水工程预算的一些注意事项1. 确定测量单位:在给排水工程预算中,通常采用的测量单位有米、平方米、件、台等。
在进行预算编制之前,需要明确使用哪些测量单位,并了解其换算关系。
2. 选择适当的计价规则:在给排水工程预算中,计价规则较为复杂,需要根据具体情况选择合适的计价规则。
常用的计价规则有清单计价、单价计价、定额计价等,每种计价规则都有其适用范围和计算方法。
3. 参考市场价:在进行给排水工程预算时,可以参考市场价进行计价,以保证预算的准确性。
可以通过询价、参考其他工程项目的价格等方式,获取市场价的参考数据。
给排水安装工程施工预算编制实例

实例:给排水安装工程施工预算编制一、某给排水安装工程的工程概况、施工图与施工说明本例给排水、热水供应工程的工程概况及施工图、施工说明见前“实例:给排水安装工程施工图预算编制”。
二、编制的依据1、审定后的施工图预算,见本章施工图预算实例。
2、某施工单位企业定额中的施工定额(劳动定额)。
3、施工方案和技术措施。
需要说明的是,企业定额是由各企业根据自身技术水平和管理能力编制的,它反映了企业的竞争实力,而施工方案和技术措施的确定,取决于工程实际、现场情况、施工能力和现场项目管理人员自身技术水平、管理能力和正确的决策。
所以,不同的施工企业、不同的项目管理人员对同一个工程项目编制出的施工预算往往不同,甚至有很大差异。
对于优质施工企业,表现为低成本、高产出。
对施工水平较差的企业,则表现为高成本、低产出。
本例仅介绍施工预算的一般编制方法。
为读者在实际工作中编制施工预算,打好理论基础。
三、分项工程项目的划分和排列划分和排列施工预算得上分项工程项目,应以劳动定额为依据,劳动定额分全国统一劳动定额和企业劳动定额,企业劳动定额是企业参照全国统一劳动定额,根据本企业的施工水平和技术实力,在多年施工经验的基础上,总结和改进的指导本企业施工的技术、经济指标。
本例引用了某建筑安装企业劳动定额第19册《管道安装工程》,第26册《刷油、保温、防腐工程》。
对埋地管道沟槽挖填土和砖石砌筑工程,本例略去未述。
具体划分和排列的分项工程项目如下:1、镀锌钢管安装(含支架、穿墙、穿楼板套管安装);2、排水铸铁管安装(含支架安装);3、螺纹阀门安装;4、螺纹水表安装;5、管道支架制作安装;6、打堵洞眼;7、浴盆安装;8、洗脸盆安装;9、洗涤盆安装;10、坐式大便器安装;11、水龙头安装;12、地漏安装;13、地面扫除口安装;14、管道消毒与冲洗;15、管道支架除锈;16、管道支架刷红丹;17、管道支架刷银粉漆;18、排水铸铁管除锈;19、排水铸铁管刷红丹;20、排水铸铁管刷银粉漆;21、排水铸铁管刷热沥青;22、管道绝热泡沫塑料瓦块(δ=40mm)安装;23、玻璃丝布保护层安装;24、玻璃丝布保护层刷沥青漆。
给排水预算实例

给排水预算实例本文档所涉及附件如下:附件1:给排水预算表格示例附件2:给排水设备清单附件3:给排水施工图纸本文档所涉及的法律名词及注释:1. 基建工程法:指的是土地、水利、交通、煤炭、电力、冶金、石油化工、轻工纺织等领域的基础设施建设项目法律法规的总称。
2. 环境保护法:我国旨在保护和改善环境质量,保护生态环境,保障人民健康的一部法律法规。
3. 建设工程招标投标法:我国关于建筑工程招标投标活动的法律法规,旨在规范招标投标行为,提高工程质量,保证工程进度。
给排水预算实例一、项目背景该项目位于某城市新开发区,总用地面积为100亩,用于建设高层住宅小区。
考虑到日益增长的人口需求和城市化进程,给排水系统的规划和建设显得十分重要。
二、工程范围1. 管道系统:包括供水管道、排水管道和雨水管道。
2. 设备系统:包括水泵、水箱、污水处理设备等。
3. 施工图纸:详细描述管道和设备的布局和连接方式。
三、工程预算1. 供水管道:根据设计要求,需要敷设直径为100mm的供水管道,长度共计2000米,根据市场行情,每米价格为30元,总预算为60000元。
2. 排水管道:根据设计要求,需要敷设直径为150mm的排水管道,长度共计3000米,根据市场行情,每米价格为40元,总预算为120000元。
3. 雨水管道:根据设计要求,需要敷设直径为200mm的雨水管道,长度共计4000米,根据市场行情,每米价格为50元,总预算为200000元。
4. 设备系统:根据设计要求,需要购买水泵、水箱、污水处理设备等,根据市场行情,设备总预算为100000元。
四、施工进度1. 管道系统施工:预计施工周期为3个月,其中供水管道施工周期为1个月,排水管道施工周期为1个月,雨水管道施工周期为1个月。
2. 设备系统安装:预计安装周期为1个月。
五、工程风险1. 地质风险:由于新开发区存在地质问题,需要进行地质勘察和加固工作,增加了预算和施工周期。
2. 环境风险:需要按照环保法规进行施工,避免对土壤和水源造成污染,增加了预算和施工难度。
实例某给排水预算全过程

实例某给排水预算全过程给排水预算全过程实例一、预算编制根据城市新建小区的给排水工程需要,我作为负责预算编制的工程师,按照以下步骤进行了预算编制工作:1.收集资料:首先,我收集了有关该小区给排水工程的设计文件及相关技术规范,包括给水管道、排水管道、泵站等方面的设计图纸和说明书,了解工程的具体要求和技术参数。
2.初步估算:在熟悉设计文件的基础上,我开始对工程进行初步的估算。
根据设计要求和相关参数,将工程划分为不同的工作量单元,如给水管道、排水管道、泵站等,对每个工作量单元进行数量、材料、设备及人工工时的初步估算,得出总体的工程预算金额。
3.编制详细清单:在完成初步估算后,我开始编制详细的工程清单。
根据设计文件中的材料和设备要求,结合市场行情和实际情况,逐项列出清单的名称、数量、单位、价格等信息,并进行详细的计算和填写。
4.定价:完成清单编制后,我对每个清单项进行定价。
根据市场行情和供应商的报价,结合工程的实际情况,对每个清单项的价格进行评估和确定。
5.统计汇总:完成定价后,我对所有的清单项进行统计和汇总,计算出每个工作量单元的总费用,并将其合并为整个给排水工程的总预算。
同时,我对预算进行检查和审查,确保数据的准确性和合理性。
二、预算审核在完成预算编制后,我将编制好的预算报告提交给相关部门进行审核,具体步骤如下:1.部门审查:首先,我将预算报告提交给给排水工程的设计部门进行审查。
设计部门会对预算报告中的材料和设备要求进行核对,确保其与设计文件的要求相符。
同时,他们还会对各项费用进行审查,确保预算金额的合理性。
如果有需要修改或调整的地方,设计部门会提出建议或意见。
2.财务审查:在通过设计部门的审查后,我将预算报告提交给财务部门进行审查。
财务部门会对预算中的费用进行评估和核对,确保费用的合理性和合规性。
他们会对清单项的定价进行验证,并检查预算报告中的计算和统计是否准确无误。
如果有需要修改或调整的地方,财务部门会提出建议或意见。
给排水工程预算实例

给排水工程第一节给排水工程识图一、常用图例(一)给排水工程常用图例:1.管道附件1)管道类别应以汉语拼音字母表示,并符合表2.4.1的要求。
管道图例表2.4.12)管道附件的图例宜符合表2.4.2的要求。
管道附件表2.4.22.管道连接(见表2.4.3)管道连接表2.4.33.管件(见表2.4.4)管件表2.4.44.阀门(见表2.4.5)阀门表2.4.55.给水配件(见表2.4.6)给水配件 表2.4.6序 号放水龙头名 称1图 例备 注序 号脚踏开关名 称6图 例备 注皮带龙头2混合水龙头7洒水(栓)龙头3旋转水龙头8化验龙头4浴盆带龙头9肘式龙头5混合水龙头左侧为平面右侧为系统左侧为平面右侧为系统6.卫生设备(见表2.4.7)卫生设备 表2.4.7(一)给排水工程施工图的识读1.给排水工程施工图的分类:给排水工程施工图按内容来分,可以大致分为以下三类:1)室外管道及附属设备图2)室内管道及卫生设备图指一幢建筑物内用水房间(如厕所、厨房、实验室、锅炉房)以及工厂车间用水设备的管道平面布置图、管道系统图、卫生设备、加热设备和水箱、水泵等的施工图。
3)水处理工艺设备图2.室内给排水工程施工图的识读给水排水工程施工图中管道、卫生器具、阀门以及设备等都是用图例符号表示的,在识读施工图时,必须弄懂这些图例符号。
1)平面图的识读室内给水排水管道平面图,是给水排水施工图中最基本最重要的图样。
它主要表示了建筑物内给水和排水管道及有关卫生器具或用水设备的平面布置。
这种布置图上的图形都是示意性,同时,管配件(如活接头、补芯、管箍等)也不表示出来,故在熟读图纸的同时还必须熟悉给水排水管道的施工工艺。
识读管道平面图,应掌握的主要内容和注意事项如下:(1)查明卫生器具、用水设备和升压设备(水泵、水箱)的类型、数量、安装位置、定位尺寸。
(2)弄清楚给水引入管和污水排出管的平面位置、走向、定位尺寸、与室外给水排水管网的连接形式、管径、坡度等。
给排水预算实例

引言概述:给排水预算是建筑工程中非常重要的一部分,它涉及到建筑物的给水系统、排水系统以及相关的设备和材料的费用预估。
本文将以一个实例为例,详细阐述给排水预算的内容和步骤。
正文内容:一、给水系统预算1.给水设备费用预估:定义所需的给水设备,如水泵、水箱、过滤器等。
调研市场价格,获取各种设备的价格范围。
根据项目需求,选择适合的设备并进行费用估算。
2.给水管道费用预估:确定给水管道的材料和规格。
根据工程图纸,计算管道的长度和数量。
调研市场价格,获取不同材料和规格管道的价格。
计算管道费用并进行预估。
3.给水附件费用预估:确定所需的给水附件,如阀门、接头、软管等。
根据工程图纸和设计要求,计算附件的数量和规格。
调研市场价格,获取各种附件的价格范围。
进行费用估算并计算总预算。
4.给水工程施工费用预估:根据工程规模和工期,估计施工所需的人力资源。
确定涉及给水工程的施工任务和流程。
计算施工费用,包括人工费用、材料费用和设备使用费用。
5.给水系统质量控制费用预估:确定质量控制的具体任务和工作流程。
估计所需的人力资源和实验室设备。
计算质量控制费用并进行预估。
二、排水系统预算1.排水设备费用预估:确定所需的排水设备,如污水泵、沉淀池、管道清洗设备等。
调研市场价格,获取各种设备的价格范围。
根据项目需求,选择适合的设备并进行费用估算。
2.排水管道费用预估:确定排水管道的材料和规格。
根据工程图纸,计算管道的长度和数量。
调研市场价格,获取不同材料和规格管道的价格。
计算管道费用并进行预估。
3.排水附件费用预估:确定所需的排水附件,如阀门、接头、漏斗等。
根据工程图纸和设计要求,计算附件的数量和规格。
调研市场价格,获取各种附件的价格范围。
进行费用估算并计算总预算。
4.排水工程施工费用预估:根据工程规模和工期,估计施工所需的人力资源。
确定涉及排水工程的施工任务和流程。
计算施工费用,包括人工费用、材料费用和设备使用费用。
5.排水系统质量控制费用预估:确定质量控制的具体任务和工作流程。
给排水预算 实例

投标总价招标人:工程名称:给排水工程投标总价(小写):185148.85元(大写):壹拾捌万伍仟壹佰肆拾捌元捌角伍分投标人:(单位盖章)法定代表人或其授权人:(签字或盖章)编制人:(造价人员签字盖专用章)编制时间:一、总说明1、工程概况1)、工程概况:由投资兴建的给排水工程;座落于,建筑面积:平方米,占地面积:平方米;建筑高度:米,层高米,层数层,结构形式:;基础类型:;装饰标准等。
本期工程范围包括:;2)、编制依据:本工程依据《某省建筑安装工程费用定额》中工程量清单计价办法,根据北京广联达公司设计的胡花蕊给排水工程施工设计图计算实物工程量;3)、材料价格按照本地市场价计入;4)、管理费:5)、利润:6)、特殊材料、设备情况说明。
7)、其他需特殊说明的问题。
2、现场条件3、编制工程量清单的依据及有关资料4、对施工工艺、材料的特殊要求二、分部分项工程量清单与计价表金额(元)序号项目编码项目名称工程量综合单价合价1 一补管道安装 1 70113.13 70113.132 二补钢套管制作安装 13 三补管道支架制作安装 1 2735.26 2735.264 四补管道消毒冲洗DN50以下 15 五补螺纹闸阀DN40 1 654 6546 六补螺纹水表DN15 17 七补卫生器具安装 1 46214.88 46214.888 八补除锈、刷油工程 1 50038.14 50038.14分部小计169755.41三、工程量清单综合单价分析表定额编号定额名称定额单位数量单价(元)总价(元)8-16 室内镀锌钢管(螺纹连接)安装公称直径(mm以内) 1510m 99.9 148.18 14803.188-17 室内镀锌钢管(螺纹连接)安装公称直径(mm以内) 2010m 12.9 148.55 1916.298-18 室内镀锌钢管(螺纹连接)安装公称直径(mm以内) 2510m 3.6 180.4 649.448-19 室内镀锌钢管(螺纹连接)安装公称直径(mm以内) 3210m 3.6 183.08 659.098-20 室内镀锌钢管(螺纹连接)安装公称直径(mm以内) 4010m 9.3 210.29 1955.78-204 室内承插铸铁排水管(水泥接口)安装公称直径(mm以内) 5010m 13.44 235.7 3167.818-205 室内承插铸铁排水管(水泥接口)安装公称直径(mm以内) 7510m 18.18 337.07 6127.938-206 室内承插铸铁排水管(水泥接口)安装公称直径(mm以内) 10010m 2.7 488.37 1318.68-207 室内承插铸铁排水管(水泥接口)安装公称直径(mm以内) 15010m 15.03 464.74 6985.048-339 一般管架制作安装100kg 0.63 1161.68 731.86 8-344 螺纹阀安装公称直径(mm以内) 40 个12 24.2 290.4 8-469 螺纹水表安装公称直径(mm以内) 15 组0 24.19 #VALUE! 8-564 搪瓷浴盆安装冷热水带喷头10组 3 3330.81 9992.43 8-572 洗脸盆安装钢管组成冷热水10组 3 1441.98 4325.94 8-580 洗涤盆安装双嘴10组 3 971.59 2914.77 8-604 坐式大便器安装连体水箱坐便10套 3 500.13 1500.39 8-659 水龙头安装公称直径(mm以内) 15 10个 3 20.08 60.24 8-662 地漏安装公称直径(mm以内) 50 10个 3 128.12 384.368-666 地面扫除口安装公称直径(mm以内)5010个 3 53.25 159.7514-17 动力工具除锈金属面中锈10m2 19.3 86.81 1675.44 14-72 管道刷油热沥青第一遍10m2 0.3 181.11 54.3414-73 管道刷油热沥青第二遍10m2 0.3 84.43 25.34 14-51 管道刷油红丹防锈漆第一遍10m2 13.9 20.96 291.34 14-52 管道刷油红丹防锈漆第二遍10m2 13.9 20.72 288.01 14-56 管道刷油银粉漆第一遍10m2 13.9 25.79 358.49 14-57 管道刷油银粉漆第二遍10m2 13.9 24.58 341.66 14-72 管道刷油热沥青第一遍10m2 5.4 181.11 978 14-73 管道刷油热沥青第二遍10m2 5.4 84.43 455.92 14-51 管道刷油红丹防锈漆第一遍10m2 40 20.96 838.4 14-52 管道刷油红丹防锈漆第二遍10m2 40 20.72 828.8 14-56 管道刷油银粉漆第一遍10m2 40 25.79 1031.6 14-57 管道刷油银粉漆第二遍10m2 40 24.58 983.214-1895 泡沫塑料瓦块安装管道Φ57mm 厚度30mmm3 0.4 715.95 289.9814-2260 防潮层、保护层安装玻璃丝布管道10m2 1.5 32.82 49.24 14-250 玻璃布、白布面刷油沥青漆第一遍10m2 1.5 62.63 93.95 14-251 玻璃布、白布面刷油沥青漆第二遍10m2 1.5 52.95 79.44 四、规费、税金项目清单与计价表序号项目计算基础费率(100%)金额(元)1 规费D1+D2+D3+D4+D5 5739.29521.1 工程排污费01.2 社会保障费A1+B11 748 4389.56321.3 住房公积金A1+B11 170 997.6281.4 危险作业意外伤害保险A1+B11 60 352.1041.5 工程定额测定费A1+B11 0 02 税金A+B+C+D 3.413 6110.5763。
安装工程算量给排水专业实例(含图纸及计算式)

安装工程预算实例(含图纸及计算式)一、给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管(进户管)-→干管―→立管―→支管-→阀门类-→水压试验-→管道冲洗消毒。
一、引入管也称进户管1、管道室内外界限划分(1)入户处有阀门者以阀门为界(水表节点)。
(2)入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管入户管在穿越地下室等外墙时,要设置防水套管,根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用,柔性防水套管在防水要求较高时使用,如;水池壁、与水泵连接处。
(1)定额单位:个(2)规格:按被套管的管径确定。
图1-1注意:入户管为DN100,那么防水套管规格即为“DN100”的,该防水套管的规格虽是“DN100”,但其真正的管径不是DN100的,而应该是DN150,比被套管的管径大,否则穿不过去。
DN100防水套管这一定额(6册)中已经按DN150的人工费、材料费、机械费计入了。
〔例题〕1、某给排水工程给水入户管为De75,消防入户管为DN100 ,排水入户管为De160,在穿越建筑物外墙时设置防水套管,问:分别用什么规格的防水套管?答:给水用DN80的防水套管1个。
消防用DN100的防水套管1个。
排水用DN150的防水套管3个。
二、管道计算(干管、立管、支管)1、定额单位:10m2、计算:按不同材质、不同管径分别累计长度。
准确计算管道长度的关键是找准管道变径点的位置,对于螺纹连接的管道来说,变径点发生在三通处。
注意:管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。
(1)水平管(干管)计算:应根据平面图上标注的尺寸计算,因为图纸设计原因安装工程施工图中很少有尺寸标注,或因计算太繁琐,实际工作中利用比例尺进行计量。
将不同规格的管道分别计算,然后汇总。
如下图1-2某卫生间的平面图中的排水系统,计算水平管道的长度时,参考图1-3中标注的管径,在平面图中用比例尺计量。
建筑给排水项目造价全过程控制

建筑给排水项目造价全过程控制摘要:工程造价是从前期的决策阶段到招标施工阶段再到后期竣工验收阶段所有的经济支出总数。
当前一些工程由于忽视工程造价控制,出现不必要的浪费,导致项目收益低下。
因此,如何做好项目造价控制,分析存在的问题,并提出措施,具有重要意义。
关键词:给排水工程;工程造价;问题;措施前言传统的造价意识是普遍认为施工阶段的造价占到最大比重,在施工阶段投入的人力、物力、财力也占绝大多数。
而实际上,工程项目的决策以及方案才是影响工程造价的主要因素。
经多方证明,给排水项目前期投资估算的偏差才是造成投资效益低下、三超现象屡禁不止的主要原因。
施工之前的工程造价管理会为后期施工阶段的技术变更以及投资超额留下活口。
所以前期的项目决策才是决定项目投资成败的首要因素,即选择一个最佳的工程项目投资方案,确定相关工程项目费用才是投资者需要做到的关键。
以下将重点阐述一下市政给排水工程项目建设的工程造价控制路径。
一、前期规划阶段对给排水工程进行有效的造价控制在任何一個建筑项目中,给排水工程都是必不可少的,而且给排水工程施工的质量对于整个建筑物来说非常关键,因为给排水项目完成之后,一旦出现意外需要整修,其工序十分复杂,难度较大,会造成巨大的损失,同时也会浪费大量的人力、物力、财力。
所以,在进行给排水工程施工过程中,要严格进行质量和成本的把控,才能在合理的经济支出中呈现出最佳的效果,为了达到这一目的,在工程的前期规划阶段就应该对造价进行有效控制。
项目投资决策是决定项目投资成败的关进性因素,在众多的方案中进行仔细的对比分析,最终选择出最佳的方案是非常重要的,每一个工程施工单位都有工程造价部门,这时工程造价部门就显示出了重要的地位,应该积极对预选方案中提到的土地成本、前期规划费用、设计费用、监理费用、建筑材料费用、各项管理费用等投入成本进行仔细核算,在此过程中,财务部门全力配合,这样才能得出最佳的结果,为方案的选择提供强大的数据支撑。
安装工程算量给排水专业实例含图纸及计算式

安装工程预算实例含图纸及计算式一、给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管进户管-→干管―→立管―→支管-→阀门类-→水压试验-→管道冲洗消毒;一、引入管也称进户管1、管道室内外界限划分1入户处有阀门者以阀门为界水表节点;2入户处无阀门者以建筑物外墙皮处为界;2、防水套管入户管在穿越地下室等外墙时,要设置防水套管,根据不同的防水要求分为刚性、柔性两种;刚性防水套管在一般防水要求时使用,柔性防水套管在防水要求较高时使用,如;水池壁、与水泵连接处;1定额单位:个2规格:按被套管的管径确定;图1-1注意:入户管为DN100,那么防水套管规格即为“DN100”的,该防水套管的规格虽是“DN100”,但其真正的管径不是DN100的,而应该是DN150,比被套管的管径大,否则穿不过去;DN100防水套管这一定额6册中已经按DN150的人工费、材料费、机械费计入了;〔例题〕1、某给排水工程给水入户管为De75,消防入户管为DN100,排水入户管为De160,在穿越建筑物外墙时设置防水套管,问:分别用什么规格的防水套管答:给水用DN80的防水套管1个;消防用DN100的防水套管1个;排水用DN150的防水套管3个;二、管道计算干管、立管、支管1、定额单位:10m2、计算:按不同材质、不同管径分别累计长度;准确计算管道长度的关键是找准管道变径点的位置,对于螺纹连接的管道来说,变径点发生在三通处;注意:管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置;1水平管干管计算:应根据平面图上标注的尺寸计算,因为图纸设计原因安装工程施工图中很少有尺寸标注,或因计算太繁琐,实际工作中利用比例尺进行计量;将不同规格的管道分别计算,然后汇总;如下图1-2某卫生间的平面图中的排水系统,计算水平管道的长度时,参考图1-3中标注的管径,在平面图中用比例尺计量;首先,查看施工图比例,并复核;De110:从PL-1立管中心量至清扫口中心的位置;为:De75:从排水横管上1三通De110×De75处量至小便槽处的2三通及小便槽内两个De75的地漏间之长为:+2m=,再从PL-1立管中心量至3三通处为:,两处之和为+=;De50:从3三通处量至最远的地漏处为:,从3三通量至排水栓处为:,两处之和为:+=;2垂直管立管计算:根据系统图标注的标高,进行计算;系统图上切忌用比例尺量计;如图1-4某卫生间的平面图中的给水系统,计算垂直管道的长度时,依据系统图中管标注的管径和标高进行计算;JL-1中:De25=+=JL-2中:De25=+=合计:De25:工程量:图1-2图1-3图1-4三、管道的防腐、保温不同的管材防腐的要求不同,焊接钢管:管道除锈后要刷防锈漆和银粉;镀锌钢管:丝扣处补刷防锈漆后刷银粉;塑料管:不用防腐;1、管道的防腐除锈、刷油1定额单位:10m22计算:按不同管径分别计算管道的外表面积,再求和;A公式法S=π×D×L其中:D:管道外径;L:管道的长度B查表1-1计算法:查“焊接钢管绝热、刷油工程量计算表”中的保温厚度δ为0的一列刷油面积的数值其数值是按公式法计算出来供大家使用的,单位:m2/m;如DN50:m2、管道保温防结露做法同保温,只是保温厚度δ值较小1定额单位:10m32计算:按不同管径计算管道外保温材料的体积,再求和;A公式法V=π×D+δ×δ×L式中:D:管道外径δ:绝热层厚度;%保温材料允许超厚系数;L:管道的长度;B查表1-1计算法:查“焊接钢管绝热、刷油工程量计算表”中不同保温厚度对应的那行保温体积的数值,单位:m3/m,注有的表格中的单位是:m3/100m;如:DN50δ=40mm:m3、管道防潮层、保护层及刷漆1定额单位:10m22计算:按不同管径计算管道保温外表面积,再求和;A公式法S=π×D+2δ+2δ×5%+2d1+3d2×L=π×D+δ+×L其中:5%保温材料允许超厚系数;d1:捆扎保温材料的金属钢丝直径2d1=;d2:防潮层厚度3d2=;其他同上;B查表1-1计算法:查“焊接钢管绝热、刷油工程量计算表”中不同保温厚度对应的那行保温外刷油面积的数值,单位:m2/m;如:DN50δ=40mm:m〔例题〕2、某采暖工程的焊接钢管的工程量为DN50,100m;DN40,50m;DN32,40m,求焊接钢管的除锈、刷油,保温δ=50mm、保护层的工程量解:查表得:DN50:m;DN40:m;DN32:m除锈、刷油工程量:S=100×+50×+40×=保温工程量:V=100×+50×+40×=保护层的工程量:S′=100×+50×+40×=想一想:如果保温厚度δ=30mm,焊接钢管的除锈、刷油、保温和保护层的工程量提示:保温工程量利用δ=30mm那列数值焊接钢管绝热m3/m、刷油m2/m工程量计算表1-1不同材质的管道,需要不同的支架支撑,钢管需要型钢支架,塑料管需要塑料管夹,工程量计算也不同; 1、塑料管管夹 1定额单位:个2计算:按不同管径分别计算数量,再汇总;立管夹数量=层高或垂直长度/立管最大间距数值 水平管夹数量=管子水平长度/水平管最大间距数值 塑料管支架间距表见下表1-2中的数据;1定额单位:100kg2计算:分步进行,先统计不同规格的支架数量,再根据标准图集计算每个支架的重量,最后计算总重量; A 第一步:统计支架数量管道支架按安装形式一般有:立管支架、水平管支架、吊架; ①立管支架数量的确定,分不同管径计算; 楼层层高≤4m 时,每层设一个;楼层层高>4m 时,每层不得少于两个.②水平管支架数量的确定,分不同管径计算; ③管道吊架单管吊架数量,同水平管支架数量的计算公式; B根据标准图集的具体要求,计算每个规格支架的单个重量,乘以支架数量,再求和计算总重量;不同类型的支架单个重量参考表1-4、1-5、1-6、1-7的数据;据汇总而来,仅是个别型号的数据,供学习参考,实际工作时一定要根据最新的标准图集及施工图纸的具体要求认真计算单个重量;〔例题〕3、某住宅给水工程,镀锌钢管DN15工程量为100m,DN20工程量为150m,DN25工程量为150,DN32工程量为200m均不保温,DN40的水平长度为135m,其中需保温部分为90m,立管穿3个层高按不保温考虑;DN50的水平长度为220m,其中需保温部分为120m,立管穿4个层高按不保温考虑;计算管道支架制作、安装工程量;解:因为室内DN32mm及以内给水、采暖管道均已包括管卡及托钩制作安装;所以计算管道支架制作、安装工程量时不考虑DN15-DN32的管;第一步:统计数量1、立管支架数量:DN40:3个;DN50:4个2、水平支架数量:DN40保温的个数:90/3=30个;非保温的个数:45/=10个DN50保温的个数:120/3=40个;非保温的个数:100/5=20个第二步:由表1-4查得:立支架单个重量DN40:个;DN50:个由表1-6查得:DN40水平支架,保温个、非保温个DN50水平支架,保温个、非保温个重量=×3+×4+×30+×10+×40+×20=五、阀门类1、阀门DN≤50mm时宜采用截止阀,多为螺纹连接;DN>50mm时宜采用闸阀或蝶阀,多为法兰连接,经常起闭的管段上宜采用截止阀;1定额单位;个2规格:视其所在管道的管径大小而定,统计数量;如:DN25的管子上的阀门一般为截止阀DN25;DN100的管子上的阀门一般为闸阀DN100;注意:De表示的是管道的外径,其上的阀门若不是塑料阀门时,按其公程直径的规格而定,一般De比DN大1;2水表、减压阀、疏水器1定额单位:“组”每组定额中包含的管件阀门等不应重复计算;2规格:视其所在管道的管径大小而定,统计数量;六、管道消毒、冲洗1、定额单位:100m2、计算,按定额划分汇总,定额分为DN50、DN100、DN200、DN300、、、、按段划分,那么将DN15~DN50归为一个定额子目即DN50;DN65~DN100归为一个定额子目即DN100,其他依此类推;〔例题〕4、某工程发生的工程量分别是:DN20,50m;DN40,20m;DN50,100m;DN65,20m;DN80,70m;DN100,10m;DN125,70m;DN150,8m;问:怎样计算管道消毒冲洗的工程量解:DN50:50+20+100=170mDN100:20+70+10=100mDN200:70+8=78m练一练:某住宅采暖工程,焊接钢管DN15工程量为100m,DN20工程量为150m,DN25工程量为150,DN32工程量为200m均不保温,DN40的水平长度为135m,其中需保温部分为90m,DN50的水平长度为220m,其中需保温部分为120m,计算管道除锈刷油工程量,管道保温、保护层及布外刷调和漆工程量管道除锈后刷防锈漆2遍,保温管用δ=30mm岩棉管壳,缠玻璃丝布,布外刷调和漆;非保温管刷2遍银粉;七、水箱-----选学这里要讲解水箱制作,水箱的安装简单,直接按照体积的不同套相应的定额;1、水箱的制作1定额单位:100kg2计算1标准产品:按照标准图集的重量数据;2非标产品:计算的方法:内插法精确;估算法粗略〔例题〕5、矩形给水箱10的尺寸为1800×1800×1000,其重量为,11的尺寸为2400×1600×1500,其重量为,问:非标准水箱2000×1800×1500的重量是多少解:10水箱体积V1=××=;G1=11水箱体积V2=××=;G2=非标水箱体积V=2××=那么其重量该是多少kg呢所以:/=/解得:G=2、水箱的防腐两种方法1按重量计算:按照金属构件考虑;2按表面积Sb计算注意:水箱制作完成后内外都要进行防腐Sb×2=L×B×2+L×H×2+B×H×2×2内外3、水箱的保温保温厚度δV=Sb×δ4、水箱保温外的保护层保护层在保温层的外面,计算保护层的面积应为保温外表面积,水箱保温后的表面尺寸增加了,每面都增了一个保温厚度δ;Sbh=L+2δ×B+2δ×2+L+2δ×H+2δ×2+B+2δ×H+2δ×2〔例题〕6、安装非标准水箱2000×1800×1500,除锈、刷防锈漆两道和银粉一道,保温采用50mm厚岩棉板,保护层采用外缠玻璃丝布两道,布外刷调和漆两道;计算水箱的防腐、保温、保护层的工程量解:1水箱除锈、刷油工程量按重量计算:工程量为:按表面积计算:Sb×2=2××2+2××2+××2×2=×2=2水箱保温工程量V=Sb×δ=×=3水箱保护层工程量水箱保温外的尺寸为:2100×1900×1600Sbh=××2+××2+××2=作业1、计算图1-2某卫生间平面图中的给水系统JL-I、JL-2的水平管道的工程量2、某工程焊接钢管的工程量分别为:DN15,50m;DN20,60m;DN25,70m;DN32,80m;DN40,90m;DN50,100m;DN65,110m;DN80,120m;DN100,130m;DN125,140m;DN150,150m;求:1焊接钢管的除锈、刷油的工程量2汇总管道消毒、冲洗的工程量3若DN50及其以上的管子需要保温δ=30mm,计算保温、保护层的工程量4如果这些管都是水平安装,计算支架重量DN50以上为保温管第二节室内排水工程识图中的预算室内排水工程施工顺序排出管-→立管-→横管-→支管-→卫生器具-→通水试验一、排出管也称出户管1、室内外管道界限划分1以出户第一个检查井为界;2没有检查井,以建筑物外墙皮处为界;二、管道管道工程量计算方法与给水相同,分别按水平管和垂直管计算,然后汇总;排水管道的材料有排水塑料管、排水铸铁管,目前排水铸铁管要淘汰;1、排水铸铁管的防腐除锈、刷油1定额单位:10m22计算:不同管径计算管道的表面积,排水铸铁管的表面积计算同样查看焊接钢管绝热、刷油工程量计算表中的数据,因有承口,需要用系数K进行修正,K=;2、管道防结露及保护层刷漆排水管道安装在潮湿的环境中,管道需要防结露,防结露及保护层的计算方法与给水管道保温相同,用系数K进行修正;〔例题〕7、排水铸铁管DN100,其工程量为100m,计算其除锈、刷油、防结露δ=20mm、保护层的工程量解:除锈、刷油的工程量S=100××=防结露的工程量V=100××=保护层的工程量S=100××=3、阻火圈1定额单位:10个2计算:在高层框架结构的建筑物中,根据具体设计进行计算数量;4、埋地管道土方工程室内外管道土石方、安装定额中不列此项,套用土建定额,工程量计算方法如下:1管沟挖方量计算V=hb+hL式中h――沟深,按设计管低标高计算;b――沟底宽;注:DN50-75:b=;DN100-200:b=;L――沟长;――放坡系数;2管沟回填土方工程量DN500以下的管沟回填土方量不扣除管道所占体积,同管沟开挖量;三、卫生器具定额分类按给水管的材质分为:A镀锌钢管连接;B复合管连接两类;成组安装的卫生器具,项目均已按标准图集计算了与给水、排水管道连接的人工和材料;现就定额的划分进行介绍;一收集口类1、地漏:定额单位:10个,按不同管径统计数量,如:DN50、DN75等;2、排水栓:阻止杂物进入排水管的设施,功能同地漏箅子;定额单位:10个,按不同管径统计数量,如:DN32、DN40、DN50等;注意:卫生器具本身所带排水栓,不计,如:洗脸盆、洗涤盆、浴盆等的排水栓;需要计算的如:盥洗槽、非瓷的拖布池等的排水栓;二检查口类1、清扫口:定额单位:10个,按不同管径统计,如:DN50、DN75等1地面清扫口:一般设在无地下室的一层排水管上,安装弯头上返到一层地面;2水平清扫口:安装于水平支管上,不上返到地面;2、立式检查口:包含在排水立管的安装费用里,不单独计算;三水龙头水嘴1、定额单位:10个2、按不同管径划分子目:DN15、DN20、DN25共三档;卫生器具的水龙头水嘴包括在卫生器具的安装定额中,不计算;只计盥洗槽、污水池的水龙头;四卫生器具类1、大便器:1定额单位:10套2定额划分类型1蹲式大便器:瓷高水箱、瓷低水箱、普通阀冲洗、手压阀冲洗、脚踏阀冲洗、自闭式冲洗分;2坐式大便器:低水箱坐便、带水箱坐便、连体水箱坐便、自闭冲洗阀坐便、儿童;2、小便器1定额单位:10套2定额划分类型1挂斗式小便器:普通式、自动冲洗分三档、按钮冲洗阀、光控自动冲洗阀2立式小便器:普通式、自闭冲洗阀、自动冲洗分三档;3、浴盆1定额单位:10组2定额划分类型1浴盆:冷热水2净身盆:冷热水、冷热水带喷头;3裙板浴盆:恒温龙头、单板暗装混合龙头;4、洗脸盆、洗手盆1定额单位:10组2定额划分类型1钢管组成洗脸盆:普通冷水嘴、冷水、冷热水;2铜管冷热水:3洗脸盆:立式冷热水、理发冷热水、脚踏开关、肘式开关、儿童普通水嘴、冷水延时自闭龙头、角式冷热水、双联混合冷热水、立式双联混合冷热水;4洗手盆:冷水5台式洗脸盆:单把龙头、双联混合龙头、光电控龙头;5、洗涤盆、化验盆1、定额单位:10组2、定额划分类型1洗涤盆:单嘴、双嘴、肘式开关单、双、脚踏开关、回转龙头、回转混合龙头; 2化验盆:单联、双联、三联、脚踏开关、鹅颈水嘴、恒温柜内;6、淋浴器1定额单位:10组2定额划分类型1钢管组成、安装:冷水、冷热水;2成品安装:冷水、冷热水、移动式;3脚踏开关:单管、双管、双管调温式;7、大便槽自动冲洗水箱1定额单位:10套2定额划分类型按水箱体积升划分子目:40L、48L、共七档;8、小便槽自动冲洗水箱1、定额单位:10套2、定额划分类型按水箱体积升划分子目:、、共五档;9、小便槽冲洗管制作、安装1、定额单位:10m2、按不同管径划分子目:DN15、DN20、DN25共三档;作业1、观看教学楼卫生间、各宿舍楼卫生间、食堂盥洗池、6楼的卫生间的给水排水布置情况,给水的标高、管径,排水的连接情况,排水管件各是什么2、画出学校主教楼厕所平面布置图;3、识读某办公楼给排水施工图,查看给水管材料、排水管材料各是什么4、写出图例给水10个,排水10个;第三节卫生器具的定额含量卫生器具的定额含量是指每组卫生器具定额所含给排水管道的数量,卫生器具安装已按标准图计算了给水、排水管道连接的人工和材料,各种卫生器具安装项目中所包括的给水、排水管道与管道延长米计算的界限划分在哪里,这是做准水预算的关键,否则会重复计算或漏算,造成误差;下面分别讲述:一、洗脸盆、洗涤盆定额主材有盆及排水配件排水栓、S型存水弯DN32及弯下软管、水嘴或阀门类两项;定额辅材有角型阀、给水管及附件、承插塑料排水管、盆托架等内容;1、给水管界限1上给水形式:水嘴与水平管的连接的三通处,标高一般为;2下给水形式:算至角阀,其标高一般为,角阀以上部分的管包含在洗脸盆、洗涤盆内;2、排水界限1一般是排水横支管与器具立支管的交接处,定额中每组洗脸盆洗涤盆包含DN50承插塑料排水管;2若排水横管安装高度h﹥,则要计算立支管长度,其工程量是高度h与的差:即h-m/组二、大便器1、给水管界限1高瓷水箱:水平管与水箱支管的交叉处;2阀冲洗:一般情况按标准图安装时是水平管与冲洗管交叉处,定额包含~的冲洗管,特殊时按整个高度减去定额含量;3坐便器:算至水箱进水管的角阀高处;2、排水管界限:每组大便器的定额中包含DN100排水管组;1蹲便器还含存水弯一个,应以存水弯排出口的三通为界;2坐便器本身有水封设施,定额不含存水弯,应以排出口的三通为界3特殊高度时要按h-m/组计算排水管工程量;蹲便器坐便器三、浴盆:每组浴盆的安装中包含排水管组,也含一个存水弯;1、给水:水平管与支管的交接处;2、排水:以存水弯排出口的三通为界,同蹲便器的情况;四、小便器1、给水:参照蹲便器的高水箱或冲洗阀规定;2、排水:排水横支管与器具立支管的交接处,定额中包含DN50排水管组;五、淋浴器1、给水:水平管与支管的交接处;2、排水:地漏另计;六、地漏、地面清扫口定额中包含排水管个,一般是排水横支管与器具立支管的交接处,特殊高度时要按h-m/个计算管道工程量;七、排水栓排水栓定额分类有两种,带存水弯的排水栓,定额内含存水弯一个;不带存水弯的排水栓,定额含排水管个;排水栓安装形式有Ι型和ΙΙ型,排水管分界如下:八、小便槽1、给水:算至冲洗花管的高度,阀门、冲洗花管另计算;2、排水:一般按地漏的规定计算;作业1、查看各种卫生器具的给水、排水情况,结合今天的学习内容,掌握给排水计算的具体分界点,并画图表示,将分界点用红笔指出;2、识读某办公楼给排水施工图;写出该工程设计了哪种卫生器具第四节给排水工程量计算规则一、基价项目室内给排水工程施工图预算所套用的项目主要有:1.室内给排水管管道安装钢管、给水复合管;2.套管防水套管、钢套管的制作安装;3.给水管道支架的制作安装;4.法兰安装;5.阀门安装;6.水表的组成与安装;7.卫生器具的安装;8.给水管道的消毒冲洗;9.管道、支架及设备的除锈、刷油等;10.热水供应管道伸缩器、减压器、疏水器的安装;11.热水供应管道的绝热;12.室内外给排水管道土方工程;二、管道安装的说明及计算规则1、各种管道,均以施工图所示中心长度计算延长米,不扣除阀门,管件包括减压阀、疏水器、水表、伸缩器等组成安装所占的长度;2、管道安装已经综合考虑了接头零件、水压试验、灌水试验及钢管弯管制作、安装伸缩器除外;3、室内DN≤32mm的给水、采暖管道均已包括管卡及托钩制作安装,支架防腐的工程量需要另计;4、钢套管的制作、安装,按室外管道焊接子目计算;5、管道消毒、冲洗,如设计要求仅冲洗不消毒时,可扣除材料费中漂白粉的价格,其余不变;6、室内外管道挖填土方及管道基础的工程量需另计,需参考土建定额;7、室内塑料排水管综合考虑了消音器安装所需的人工,但消音器本身的价格应按设计要求另计;三、阀门、水位标尺安装的说明及计算规则1、螺纹阀门安装适用于各种内外连接的阀门安装;如管件材质与项目给定的材料不同时,可作调整;2、法兰阀门安装适用于各种法兰阀门的安装;如仅为一侧法兰连接时,法兰、带帽螺栓及钢垫圈数量减半;3、三通调节阀安装按相应阀门安装项目乘以系数;4、各种阀门安装均以个为计量定额单位;浮球阀已包括了联杆及浮球的安装;四、低压器具、水表组成与安装的说明及计算规则1、减压器、疏水器组成安装以组为计量定额单位,按标准图集N108编制,如实际组成与此不同时,阀门和压力表数量可按设计用量进行调整;2、法兰水表安装按标准图集S145编制,其中已包括旁通管及止回阀的安装,如实际形式与此不同时,阀门及止回阀数量可按实际调整;3、水表安装以组为计量定额单位,不分冷、热水表,均执行水表组成安装相应项目;如阀门、管件材质不同时,可按实际调整;螺纹水表安装已包括配套阀门的安装人工及材料,不应重复计算;4、减压器安装按高压侧的直径计算;5、远传式水表、热量表不包括电气接线;五卫生器具制作安装的说明及计算规则1、浴盆安装适用于各种型号和材质,但不包括浴盆支座和周边的砌砖、瓷砖的粘贴;2、洗脸盆、洗手盆、洗涤盆适用于各种型号,但台式洗脸盆不包括台板、支架;3、冷热水混合器安装项目中,包括了温度计的安装,但不包括支架制作安装及阀门安装;4、蒸汽-水加热器安装项目中,包括了莲蓬头安装,但不包括支架制作安装、阀门和疏水器安装;5、复合管连接的卫生器具安装,人工按热熔连接、粘接或卡套、卡箍连接综合取定,如设计管道和管件不同时,可作调整,其他不变;6、电热水器、开水炉安装项目内只考虑了本体安装,连接管、连接件等可按相应项目另计;7、饮水器安装项目中未包括阀门和脚踏开关的安装,可按相应项目另计;8、大、小便槽水箱托架安装已按标准图集计算在相应的项目内;9、蹲式大便器安装,已包括了固定大便器的垫砖,但不包括大便器的蹲台砌筑;作业识读某办公楼给排水施工图,完成下列问题1、J给水系统的管径变化,支管的标高分别为什么2、P排水系统有几个系统,其管径的变化,标高的变化;3、其他系统你还认识吗请写出系统名称及相应图例;第五节给排水工程预算实例以下图为例进行计算;先看设计与施工说明部分,内容给水、排水部分;『实例』1、工程概况:本工程是某职工住宅楼,为砖混结构,厨卫为钢筋混凝土板,共6层,层高3m;给水管道为镀锌钢管,埋地部分刷沥青漆两遍,其余刷银粉两遍,入户穿外墙处采用刚性防水套管,穿内墙和楼板处采用钢套管;排水管用UPVC塑料管,承插粘接,除座便器外与器具连接的排水立支管均为De50的;预留与热水器自备连接的管至标高为处;洗脸盆,配备冷热混合龙头,大便器采用座便;旋翼式螺纹水表;阀门为截止阀;给排水平面图1-11二、工程量计算一、给水系统1、管道DN50:入户+水平++垂直=DN40:垂直DN32:×2垂直=DN25:垂直+{+支水平+—支垂直}×6=DN20:+支水平×6=DN15:{支水平+-+-支垂直+++支水平+-+-支垂直}×6=2、管道支架垂直支架:DN50:1个;DN40:1个;DN32:2个;水平支架:DN≥32mm的无;DN50的水平管是埋地安装,不用支架;支架重量:1×+1×+2×=3、管道刷油埋地管道刷沥青漆:×=管道刷银粉漆:×+×+×+×+×+×=4、管道冲洗、消毒DN50以内:+++++=5、阀门截止阀:DN50:1个;DN15:2×6=12个6、水表螺纹水表:DN25:6个7、套管钢套管:DN40:1×=;DN50:2×=;DN70:1×=;DN80:1×=;刚性防水套管:DN50:1个;给水系统图1-12排水系统图1-13二、排水系统1、管道De160:出户+水平+-垂直=De110:+垂直+++×6支水平+×6座便器=De75:+×6支水平=De50:×6支水平=3m2、地漏De50:2×6=12个3、清扫口De50:1×6=6个三、卫生洁具洗脸盆:6组座便器:6组说明:1、支水平是各层的水平管,支垂直是各层的垂直管;『实例』2:设计说明1、给水管道采用热浸镀锌钢管,螺纹连接,管道穿外墙用防水套管保护,埋地部分刷冷底子油两道,室内刷银粉两道;2、排水系统采取UPVC塑料管,粘接;3、水箱及水箱间管道采用50mm厚岩棉板或岩棉管壳保温,每100mm用Φ1mm铁丝绑一道,外缠玻璃丝布两道,布外刷调和漆两道;4、平面图采用1:100的比例,系统图标高的单位为米;5、管道安装完毕后必须进行水压试验,冲洗、调试后方能交付使用;首层给排水平面图1-51:100二~三层给排水平面图1-61:100顶层给排水平面图1-71:100水箱给排水平面1-8给水系统图1-9排水系统1-10一给水系统1、管道计算DN70:水平管道:+=;垂直管道:+=合计:DN50:水平管道:++++=垂直管道:水立管:水箱各管合计:++=DN40:水平管道:0;垂直管道:+合计:DN32:水平管道:0;垂直管道:0合计:0mDN25:水平管道:×4++×4+×4=;垂直管道:0合计:DN20:水平管道:×4+×4=;垂直管道:0合计:DN15:水平管道:×4++×4+×4=12垂直管道:×4+×4=合计:冲洗花管DN15:×4=2、阀门截止阀DN15:1×4=4;DN50:2。
给排水预算实例

给排水预算实例在建设或翻修建筑物时,给排水系统是不可或缺的一部分。
为了确保给排水系统的质量和可持续性,制定和遵守预算是至关重要的。
本文将为您提供一个给排水预算实例,以帮助您进行项目规划和成本控制。
一. 设计阶段预算项1. 人工费用:- 设计师和工程师的薪资- 绘图人员的薪资- 监理人员的薪资2. 材料费用:- 管道和配件的成本- 阀门和水龙头的成本- 排水设备(沉箱、下水道等)的成本3. 设备费用:- 泵站设备的成本(如果适用)- 净化设备(如污水净化器)的成本(如果适用)二. 施工阶段预算项1. 人工费用:- 挖掘人员和辅助工的薪资- 管道安装工的薪资- 排水设备安装工的薪资2. 材料费用:- 水泥、砂、石料等建筑材料的成本- 管道安装所需的胶水、密封剂等材料的成本- 排水设备安装所需的固定螺栓、垫片等成本3. 设备费用:- 挖掘机、吊车等施工设备的成本(如果适用)- 管道测试设备的成本(如果适用)三. 后期调试和验收阶段预算项1. 人工费用:- 检测人员的薪资- 调试人员的薪资- 验收人员的薪资2. 材料费用:- 测试所需的水或气体成本- 检测和调试所需的标准工具的成本3. 设备费用:- 测试设备的成本(如压力表、流量计等)四.其他预算项1. 管道疏通费用:- 清理和疏通管道所需的设备和材料费用2. 维护和保养费用:- 管道和排水设备的定期维护费用- 设备更换和修理的费用3. 其他费用:- 执照和许可证的费用- 水电气费用的预估- 环境友好措施的费用以上是一个基本的给排水预算实例,具体的费用会根据项目的规模和复杂程度而有所差异。
建议在制定预算时参考本例,并咨询专业人士以获得更精确的预算数据。
同时,随着项目的进行,及时跟踪和更新预算是必要的,以确保项目的顺利进行和成本的控制。
总结给排水预算是建设或翻修建筑物过程中不可或缺的一部分。
本文提供了一个给排水预算实例,涵盖了设计阶段、施工阶段、后期调试和验收阶段以及其他预算项。
给排水预算工作内容(经典)

第4楼
4柔性抗震铸铁管
工作内容
1.管道、管件及弯管的制作、安装(①承插煤气铸铁管柔性机械接口:
切管、管道及管件安装、挖工作坑、接口、气压试验。②柔性抗震铸铁排水管柔性接口:
留堵洞口、光洁管口、切管、栽管卡、管道及管件安装、紧固螺栓)。
2.给水管道消毒、冲洗(溶解漂白粉、灌水、消毒、冲洗)。【相关项目的工程量计算规则】
切管、上胶圈、接口、管道及管件安装、水压试验。④室外承插铸铁排水管石棉水泥接口:
切管、管道及管件安装、调制接口材料、接口、养护、水压试验。⑤室外承插铸铁排水管水泥接口:
切管、管道及管件安装、调制接口材料、接口、养护、水压试验。⑥室内承插铸铁给水管青铅接口:
切管、管道及管件安装、熔化接口材料、接口、水压试验。⑦室内承插铸铁给水管膨胀水泥接口:
放样、下料、切割、焊接、刷防锈漆。②柔性防水套管安装:
找标高、找平、找正、就位、安装、加添料、紧螺栓。
③刚性防水套管制作:
放样、下料、切割、组对、焊接、车制、刷防锈漆。④刚性防水套管安装:
找标高、找平、找正、就位、安装、加添料)。
3.管道除锈、刷油、防腐。
4.管道绝热及保护层安装、除锈、刷油。
5.给水管道消毒、冲洗(溶解漂白粉、灌水、消毒、冲洗)。【相关项目的工程量计算规则】
4.直埋式预制保温管及管件安装项目中,未计价材料及消耗量见附表1.直埋式预制保温管安装未计价材料消耗量表及附表2.直埋式预制保温管件安装未计价材料消耗量表。
5.设置于管道间、管廊内的管道,其基价人工乘以1.3。
6.管道的除锈参照C.8.51管道除锈。
7.管道的刷油参照C.8.54管道刷油。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实例:给排水安装工程施工图预算编制一、某给排水工程的工程概况、施工图与施工说明1、工程概况:某五层住宅楼共三个单元,每单元10户。
由户外阀门井埋地引入自来水供水管道,通过立管经各户横支管上的水表向其厨房和卫生间设备供水。
由小区换热站经地沟引入热水管道,并通过立管经各户热水表。
由横支管向其厨房和卫生间设备供水。
热水回水立管返回地沟,通向小区换热站。
卫生间与厨房的排水管道经不同排水立管分别经其排出管引至室外化粪池。
本工程预算范围如下:给水工程:自户外阀门井至各户用水器具。
热水工程:自管沟入口阀门至各户用水器具。
排水工程:自各户排水器具至室外化粪池。
2、施工图:由于本住宅三个单元给水、热水、排水工程完全一致,为简单、清楚、便于学习起见,仅给出中间单元的给水、热水、排水工程施工图。
(1)中间单元底层给水、热水、排水工程平面图(图4.4)。
(2)厨房给水、热水、排水工程平面图(图4.5)。
(3)卫生间给水、热水、排水工程平面图(图4.6)。
(4)中间单元给水系统轴测图(图4.7)。
(5)中间单元热水系统轴测图(图4.8)。
(6)中间单元排水系统轴测图(仅右边五层用户,图4.9)。
3、施工说明:(1)给水管道采用镀锌钢管(螺纹连接),进户埋地引入,室内立管明敷设于房间阴角处,各户横支管沿墙、沿吊顶明敷设,安装高度见施工图。
(2)热水管道、热水回水管道在地沟内并排敷设于水平支架上。
亦为镀锌钢管(螺纹连接),其立管与横管的敷设方式与给水管道相同。
热水及热水回水管道穿墙设镀锌铁皮套管,穿楼板时设钢套管。
图4.4 中间单元底层给水、热水、排水工程平面图图4.5 厨房给水、热水、排水工程平面图图4.6 卫生间给水、热水、排水工程平面图图4.7 中间单元给水系统轴测图.;图4.8 中间单元热水系统轴测图.;图4.9 中间单元排水系统轴测图(仅右边五层用户) .;(3)冷、热水管道同时安装时应符合下列规定:①上、下平行安装时热水管道应在冷水管道上方。
②垂直平行安装时热水管道应在冷水管道左侧。
(4)给水管道在交付使用前必须冲洗和消毒。
(5)热水管道在交付使用前必须冲洗。
(6)地沟内的热水管采用泡沫塑料瓦块(δ=40mm)保温,缠绕玻璃丝布保护层后刷沥青漆两道。
(7)排水管道采用承插铸铁排水管(水泥接口),明敷设时,铸铁管除锈刷红丹防锈漆一道,银粉漆两道。
埋地敷设时,铸铁管除锈后刷热沥青两道防腐。
(8)排水立管明敷设于厨房、卫生间墙阴角。
横管(除底层外)设于下层顶棚下,横管与立管三通连接点距楼板下表面距离不超过500mm.。
底层横支管埋在地坪下。
(9)其他未详事宜,均执行国家颁发的施工及验收规范的有关规定。
二、编制的依据1、中间单元的给水、热水、排水工程施工图。
2、全国统一安装工程预算工程量计算规则。
3、《全国统一安装工程预算定额》第八册“给排水、采暖、燃气工程”;第十一册“刷油、防腐蚀、绝热工程”。
4、某省建筑安装工程费用定额。
5、某市建筑安装工程造价信息。
三、分项工程项目的划分和排列本例室内给水、热水、排水工程可分为三个系统。
管道、卫生器具、阀门、水表……的安装均执行全国统一安装工程预算定额第八册《给排水、采暖、燃气工程》,除锈、刷油、保温执行第十一册《刷油、防腐蚀、绝热工程》。
埋地管道管沟挖土、回填土以及阀门井、化粪池的砌筑均执行当地建筑工程预算定额,应按照所套用的定额不同,划分和排列分项工程项目,以分别计算工程量,统计相应定额费用,进而计算不同定额中按规定系数计取的费用。
本例按以上三册定额划分和排列分项工程项目如下:1、室内给水系统安装:(1)镀锌钢管安装。
(2)管道支架制作安装。
(3)管道消毒冲洗。
(4)阀门安装。
(5)水表组成与安装。
(6)洗衣机水龙头安装。
2、热水供应系统安装:(1)镀锌钢管安装。
(2)管道穿墙镀锌铁皮套管制作。
(3)管道穿楼板钢套管制作安装。
(4)管道支架制作安装(5)管道冲洗。
(6)阀门安装。
(7)水表组成与安装3、室内排水系统安装:(1)承插铸铁排水管安装。
(2)浴盆安装。
(3)洗脸盆安装。
(4)洗涤盆安装。
(5)坐式大便器安装。
(6)地漏安装。
(7)水平清扫口和地面扫除口安装。
(以上项目属于第八册预算定额范围)4、除锈刷油保温工程:(1)埋地镀锌钢管刷热沥青。
(2)铸铁排水管除锈与刷油。
(3)管道支架除锈与刷油。
(4)绝热保护层安装。
(5)绝热保护层刷油。
(以上项目属于第十一册预算定额范围)5、埋地管道挖土、回填土及砌筑工程:(1)埋地给水管道人工挖沟槽和回填土。
(2)埋地排水管道人工挖沟槽和回填土。
(3)排水立管下砖墩砌筑。
(4)阀门井砌筑。
(5)化粪池砌筑。
(以上项目属于建筑工程预算定额范围)四、工程量计算1、室内给水系统安装(1)镀锌钢管(螺纹连接)DN40:[1.6(阀门井至外墙皮)+0.4(外墙皮至立管)+1+1+3(高低差)]×6=42(m)DN32:3×6=18(m)DN25:3×6=18(m)DN20:3×6=18(m)DN15:[3(轴线1/7~1/8距离)+(3.15+1.65)(轴线A~B距离)+3.45(轴线1/8~9距离)+(2.8-1)+(2.8-0.3)(轴线1/A~B标高差)+(1-0.3)×2(水龙头安装点标高差)+(1.6+2)(图4.6标注)]×30=617(m)(2)管道支架制作安装DN40支架:每根立管上1个,6根立管共6个。
支架及其圆钢卡箍的规格由表4.5与表4.6查得:支架尺寸为∟40×4×375;¢10圆钢长度为190mm。
查表4.5得:∟40×4角钢为2.42kg/m;¢10圆钢为0.62kg/m;故管道支架重为:(2.42kg/m×0.375m+0.62kg/m×0.19)×6≈6.2kg(3)管道消毒冲洗DN50以下管道共:42+18+18+18+617=713(m)(4)阀门安装每个进户阀门井安装DN40螺纹阀门1个,全楼6处阀门井共6个。
主材为Z15T-10K DN40螺纹闸阀6个。
(5)水表组成与安装每户给水管道安装DN15螺纹水表一组,全楼共30户故共30组。
水表定额包括表前阀门安装。
主材为:LXS-15 DN15螺纹水表30个;辅材为:Z15T-10K DN15螺纹闸阀30个,以及橡胶板等。
(6)洗衣机水龙头安装每户给水管道安装DN15水龙头1个,全楼共30户故共30个。
主材为:DN15水龙头30个;辅材为:铅油、线麻等。
2、热水供应系统安装(1)镀锌钢管(螺纹连接)①DN40共:45+6=51(m)。
其中DN40供热管:[1.5(室外至外墙皮)+0.5(外墙皮至管沟)+2.7(轴线1/6~1/7距离)+0.3(轴线1/6~1/7至两边立管距离之和)+(1+1+3)×2(标高差)]×3=45(m);DN40回水管:[1.5(室外至外墙皮)+0.5(外墙皮至管沟)]×3=6(m)。
②DN32:3×6=18(m)③DN25:3×6=18(m)④DN20共:18+93=111(m)。
其中DN20供热管:3×6=18(m);DN20回水管:[0.5(供水与回水管的连管)+(12.5+1)(回水立管长度)]×6+[2.7(轴线1/6~1/7距离)+0.3(轴线1/6~1/7至两边立管距离之和)]]×3=93(m)。
⑤DN15:[3(轴线1/7~1/8距离)+(3.15+1.65)(轴线A~B距离)+(3.45-0.4)(轴线1/8~浴盆水龙头)+(2.8-1)+(2.8-0.3)(轴线1/A~B 标高差)+(1-0.3)(浴盆水龙头安装点标高差)]×30=476(m)。
(2)管道穿楼板钢套管制作安装(套管长度均按300mm计,见表4.10)穿楼板钢套管长度表4.10(3)管道穿墙镀锌铁皮套管制作(见表4.9)管道穿墙镀锌铁皮套管制作数量表4.9(4)管道支架制作安装DN40支架:地沟内安装DN40双管支架4个;三个单元共12个;立管上安装DN40双管支架1个,6根立管共6个。
支架及其圆钢卡箍的规格由表4.5与表4.6查得:单管支架尺寸为∟40×4×375,¢10圆钢长度为190mm。
查表4.7得:∟40×4角钢为2.42kg/m;¢10圆钢为0.62kg/m。
故单管支架总重为:[2.42kg/m×0.375m + 0.62kg/m×0.19] ×6≈6.2(kg)双管支架尺寸为:[8×555,¢10圆钢长度为190mm。
查表4.7得:[8槽钢为8kg/m;¢10圆钢为0.62kg/m。
故双管支架总重为:8kg/m×0.555m×12+ 0.62kg/m×0.19×12×2 ≈56.12(kg)支架总重:6.2+56.12≈63(kg)(5)管道消毒冲洗DN50以下管道共:51+18+18+111+476=674(m)(6)阀门安装每单元进户安装DN40螺纹阀门2个,全楼共6个。
主材为Z15T-10K DN40螺纹闸阀6个。
(7)水表组成与安装每户给水管道安装DN15螺纹水表一组,全楼共30户故共30组。
水表定额包括表前阀门安装。
主材为:LXR-15 DN15热水螺纹水表30个;辅材为:Z15T-10K DN15螺纹闸阀30个,以及橡胶板等。
3、室内排水系统安装(1)承插铸铁排水管安装①厨房DN75:[2(户外化粪池至厨房立管)+(1.1+15+0.7)(立管总高度)]×6=112.8(m);DN50:[(12-11.7)(标高差)+1.5(图4.5厨房平面图)+0.07(45°斜三通增加长度)]×30=1.87×30=56.1(m)。
②卫生间DN150:[(2+3.15+1.65)(户外化粪池至轴线B)+(3.45-2.4+0.4)(轴线1/8至立管)+(1.1+15+0.7)(立管总高度)]×6=150.3(m);DN100:[ 0.5(图4.6标注)+(12-11.7)(标高差)+0.1(45°斜三通增加部分)] ×30=0.9×30=27(m);DN75:[(1.2+1.0)(图4.6标注)+0.1(45°斜三通增加部分)]×30=2.3×30=69(m);DN50:[1.5(图4.6标注)+(12-11.7)×3(标高差)+0.07×3(45°斜三通增加部分)] ×30=2.61×30=78.3(m)(2)浴盆安装(冷热水带喷头搪瓷浴盆30组)主材为:冷热水带喷头浴盆30组,浴盆混合水嘴带喷头30组;辅材为:浴盆排水配件、存水弯DN50、镀锌钢管DN20、镀锌弯头DN20、油灰……等。
