光电探测器综述(PD)讲解
光模块pd的作用
光模块pd的作用
光模块中的PD（Photodetector，光电探测器）是光通信系统中的一个重要组件，它的作用是将光信号转换为电信号。
PD是光电转换器件，用于接收传输的光信号，并将其转换为相应的电信号，以便在光通信系统中进行信号传输和处理。
PD的作用包括以下几个方面：
1.光信号接收：PD能够接收来自光纤或其他光源的光信号。
当光信号到达PD的光敏区域时，光子能量会被转换为电子能量，产生电子-空穴对。
2.光电转换：PD将接收到的光信号转换为相应的电信号。
当光子撞击PD中的光敏区域时，光电效应使得电子被激发并脱离原子，从而形成电流。
3.电信号放大：由于PD产生的电流较小，因此通常需要通过放大器来增强电信号的强度，以便进一步传输和处理。
4.数据传输：光模块中的PD是光通信系统中的一个重要组成部分，它接收光信号并将其转换为电信号后，可以用于传输数据。
这些数据可能是音频、视频、图像或其他形式的信息。
总的来说，PD在光通信系统中起到了将光信号转换为电信号的关键作用。
它是实现光纤通信和其他光通信技术的重要部件，能够将高速、大容量的光信号转化为电信号，实现光与电之间的相互转换，从而实现高效、可靠的数据传输和通信。
1/ 1。
光电探测器的特性与技术要点
光电探测器的特性与技术要点光电探测器是一种具有光电转换功能的设备，可将光信号转化为电信号。
它在许多领域中具有广泛的应用，如光通信、光电子技术、激光技术等。
本文将介绍光电探测器的特性和其中一些关键技术要点。
首先，了解光电探测器的特性能帮助我们更好地理解其性能和适用范围。
光电探测器具有以下几个重要特性。
首先，灵敏度是光电探测器的一个重要特性，它反映了探测器对光信号的敏感程度。
灵敏度通常用光电流或光功率来表示。
高灵敏度的光电探测器对于弱光信号的检测非常有效，因此在低光照条件下具有优势。
其次，光电探测器的响应速度也是一个关键特性。
响应速度通常是指光电探测器从暗态到亮态或从亮态到暗态的转换时间。
这个时间决定了探测器对快速变化的光信号的响应能力。
光电探测器的响应速度在许多应用中都是至关重要的，如高速通信和激光雷达等。
此外，光电探测器的线性范围也是一个重要特性。
线性范围指的是光电探测器能够在该范围内线性地将光信号转化为相应的电信号。
在超出线性范围的情况下，光电探测器会发生非线性失真，从而对信号的准确性产生影响。
最后，光电探测器的噪声性能也是需要考虑的因素。
噪声影响着光电探测器的信号检测能力，所以降低噪声是保证光电探测器性能的关键。
常见的光电探测器噪声源包括光子噪声、暗电流噪声和电路噪声等，需要通过调节电路设计和降低工作温度等手段来减少噪声。
接下来，我们将关注一些光电探测器的关键技术要点。
首先，半导体光电探测器是应用最广泛的一类光电探测器。
其中，有机半导体光电探测器是近年来兴起的一种新型光电探测器。
与传统的无机半导体光电探测器相比，有机半导体光电探测器具有较低的制造成本、较高的灵活性和较宽的吸收光谱范围等优点，适用于一些特殊应用场景。
其次，光电探测器的增益技术也是一个重要的研究方向。
增益技术可以提高光电探测器的灵敏度和信噪比。
常见的增益技术包括光电子倍增管（Photomultiplier Tube，PMT）、电子轰击和共振增强等。
光电探测器工作原理与性能分析
光电探测器工作原理与性能分析光电探测器是一种能够将光电信号转换为电信号的器件，广泛应用于光电通讯、光学测量、光学成像等领域。
在本文中，将对光电探测器的工作原理与性能进行分析。
一、光电探测器的工作原理光电探测器工作的基本原理是利用光电效应将光能转换为电子能，再经过电子放大及处理，将光信号转换为电信号输出。
光电探测器主要包括光敏元件、前置放大电路、信号处理电路等部分。
常见的光敏元件主要包括光电二极管、光电倍增管、光电导、光电导二极管、PIN光电二极管等。
其中，光电二极管是最常用的一种，它基于外光在PN结上产生电压的原理，将光能转换为电能。
PIN光电二极管又是一种与之类似的器件，但它的灵敏度更高，特别适用于高速、低噪音、低光水平的应用。
前置放大电路则是提高探测器灵敏度的重要部分。
它通常包括高阻抗输入级、宽带放大电路、低噪声电路等。
这些器件通常采用集成电路技术实现，具有高增益、高带宽、低噪声等优点。
信号处理电路主要包括滤波电路、放大电路、比较器、微处理器等部分。
滤波电路可以去除噪声干扰，放大电路可以放大信号的幅度，比较器可以将信号转换为数字信号，微处理器则可以对数字信号进行处理及控制。
二、光电探测器的性能分析光电探测器的性能参数包括灵敏度、响应时间、线性度、噪声等。
下面将对这些性能进行分析。
1. 灵敏度灵敏度是指探测器对光的灵敏程度，它通常通过量子效率来评估。
量子效率是指进入探测器的光子转化为电的比例。
由于光电探测器的灵敏度会受到光强度、工作温度、探测器结构等多种因素的影响，因此在实际应用中需要合理设计光路及保持探测器稳定性。
2. 响应时间响应时间是指光电探测器从接收光信号到输出电信号的时间。
响应时间由前置放大电路和光敏元件上升时间之和决定，因此我们可以通过优化这些器件来提高响应时间。
在高速应用中，响应时间非常关键，因此需要选用响应时间较短的光学元件及前置放大电路。
3. 线性度线性度是指光电探测器输出与输入之间的线性关系。
光电探测器综述(PD)讲解
光电探测器综述摘要：近年来，围绕着光电系统开展了各种关键技术研究，以实现具有高集成度、高性能、低功耗和低成本的光电探测器（Photodetector）及光电集成电路（OEIC）已成为新的重大挑战。
尤其是具有高响应速度，高量子效率和低暗电流的高性能光电探测器，不仅是光通信技术发展的需要，也是实现硅基光电集成的需要，具有很高的研究价值。
本文综述了近十年来光电探测器在不同特性方向的研究进展及未来几年的发展方向，对其的结构、相关工艺和制造的研究具有很重要的现实意义。
关键词：光电探测器，Si ,CMOSAbstrac t: In recent years, around the photoelectric system to carry out the study of all kinds of key technologies, in order to realize high integration, highperformance, low power consumption and low cost of photoelectricdetector (Photodetector) and optoelectronic integrated circuit (OEIC) hasbecome a major new challenge. Especially high response speed ，highquantum efficiency, and low dark current high-performance photodetector,is not only the needs for development of optical communication technology,but also realize the needs for silicon-based optoelectronic integrated,has thevery high research value.This paper reviews the development of differentcharacteristics and results of photodetector for the past decade, and discusses thephotodetector development direction in the next few years,the study of highperformance photoelectric detector, the structure, and related technology,manufacturing, has very important practical significance.Key Word: photodetector, Si ,CMOS一、光电探测器1.1概念光电探测器在光通信系统中实现将光转变成电的作用，这主要是基于半导体材料的光生伏特效应，所谓的光生伏特效应是指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。

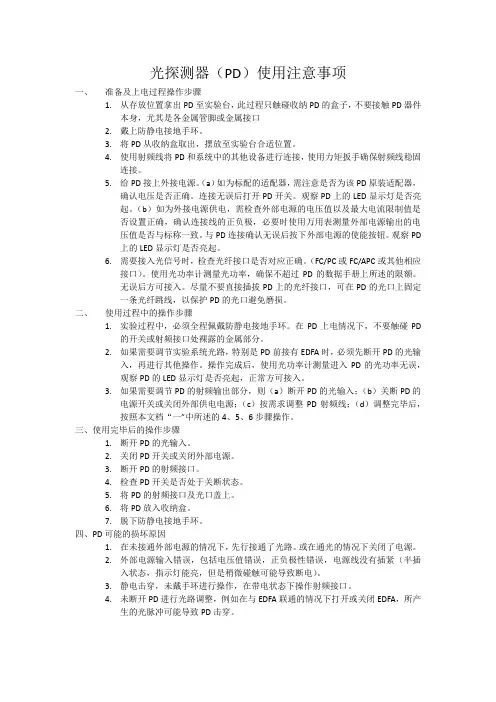

光电探测器PD使用注意事项
光探测器（PD）使用注意事项一、准备及上电过程操作步骤1.从存放位置拿出PD至实验台，此过程只触碰收纳PD的盒子，不要接触PD器件本身，尤其是各金属管脚或金属接口2.戴上防静电接地手环。
3.将PD从收纳盒取出，摆放至实验台合适位置。
4.使用射频线将PD和系统中的其他设备进行连接，使用力矩扳手确保射频线稳固连接。
5.给PD接上外接电源。
（a）如为标配的适配器，需注意是否为该PD原装适配器，确认电压是否正确。
连接无误后打开PD开关。
观察PD上的LED显示灯是否亮起。
（b）如为外接电源供电，需检查外部电源的电压值以及最大电流限制值是否设置正确，确认连接线的正负极，必要时使用万用表测量外部电源输出的电压值是否与标称一致。
与PD连接确认无误后按下外部电源的使能按钮。
观察PD上的LED显示灯是否亮起。
6.需要接入光信号时，检查光纤接口是否对应正确。
（FC/PC或FC/APC或其他相应接口）。
使用光功率计测量光功率，确保不超过PD的数据手册上所述的限额。
无误后方可接入。
尽量不要直接插拔PD上的光纤接口，可在PD的光口上固定一条光纤跳线，以保护PD的光口避免磨损。
二、使用过程中的操作步骤1.实验过程中，必须全程佩戴防静电接地手环。
在PD上电情况下，不要触碰PD的开关或射频接口处裸露的金属部分。
2.如果需要调节实验系统光路，特别是PD前接有EDFA时，必须先断开PD的光输入，再进行其他操作。
操作完成后，使用光功率计测量进入PD的光功率无误，观察PD的LED显示灯是否亮起，正常方可接入。
3.如果需要调节PD的射频输出部分，则（a）断开PD的光输入；（b）关断PD的电源开关或关闭外部供电电源；（c）按需求调整PD射频线；（d）调整完毕后，按照本文档“一”中所述的4、5、6步骤操作。
三、使用完毕后的操作步骤1.断开PD的光输入。
2.关闭PD开关或关闭外部电源。
3.断开PD的射频接口。
4.检查PD开关是否处于关断状态。
5.将PD的射频接口及光口盖上。
光电探测器的特性分析与应用研究
光电探测器的特性分析与应用研究随着现代科技的不断发展，人类在探索光电工程方面取得了很大的进展。
其中，光电探测器就是一种关键的装置，它可以将光能转化为电能，实现光学信号到电学信号的转换，被广泛应用于通信、半导体、医疗等领域。
本文旨在对光电探测器的特性进行分析，并探讨其在实际应用中的一些研究。
一、光电探测器的种类及其特性光电探测器在一定的波长范围内可以感受到光的存在并将其解析成信号输出。
根据其电性和物理结构的不同，光电探测器可以分为如下几种。
1. 光电二极管（Photodiode）光电二极管是最常用的一种光电探测器。
它使用p-n结构，当有光照射时，光子被吸收后会使得载流子浓度增加，产生光电流。
光电二极管具有响应速度快、灵敏度高、噪声小等特点，因此被广泛用于通信、光学测量等领域。
2. 热释电探测器（Thermal Infrared Detector）热释电探测器利用敏感元件的温度变化来检测光辐射，并转换为电压信号。
其响应时间快、灵敏度高、动态范围大、噪声小等性能，使得热释电探测器在红外应用领域中占有重要地位。
3. 光电多晶硅（Polysilicon Photodetector）多晶硅光电探测器是一种利用多晶硅薄膜制备的探测器，其响应波长范围宽、制造工艺和成本都较为简单，因此应用范围广泛。
4. 唐纳雪晶体（DOS）唐纳雪晶体是一种在可见光到中红外光波段中均有响应的光电探测器。
它的响应速度快、低温运行，但也存在着制造成本高、可靠性差等问题。
5. 光纤传感器（Optical Fiber Sensor）光纤传感器是一种可以将光信号引导到特定区域的探测器。
它可以检测光强度变化并转换为电信号输出，适用于温度、光强度、压力等测量领域。
二、光电探测器在实际应用中的研究光电探测器在现代科学技术中的应用非常广泛。
下面简要介绍几个典型应用领域。
1. 通信领域随着网络技术的不断升级，光通信技术已经成为了现代通讯的主流技术之一。
光电检测器的工作原理和性能分析
光电检测器的工作原理和性能分析在现代科技领域中，光电检测器是一种十分重要的器件。
它能够将光信号转换为电信号，从而实现信息的采集和处理。
光电检测器广泛应用于成像、通信、测量、环境监测等领域。
而要深入了解光电检测器，我们就需要了解它的工作原理和性能分析。
一、光电检测器的工作原理光电检测器的工作原理基础是光电效应。
所谓光电效应，就是指当光线照射到金属表面时，金属表面所吸收的能量大于金属表面的电子维持在金属原子内部的能量时，这些电子将受到足以克服束缚力而逸出金属表面的能量。
光电效应是描述光电检测器中电子释放的物理现象。
基于光电效应原理，光电检测器将光能转换为电能的机制就是光电转换。
光电检测器会将光线转换为电子，并且利用电（光子）离子化的功能来检测没有其他光子影响之前光子的光强度。
光电检测器通常由两个基本部件构成：感光组件和电子放大器。
感光组件负责将光信号转换为电信号，而电子放大器则负责放大电信号，以便更好地采集和处理。
具体而言，光电检测器的工作原理大致可分为以下几个步骤：1. 光线照射到感光组件，使光电子被放出。
2. 放出的光电子经过电子放大器的放大作用，转变成弱电信号。
3. 采集和处理这些弱电信号。
其中，感光组件通常使用半导体材料制成，半导体技术不仅在光电检测器领域应用广泛，而且在集成电路芯片、太阳能电池等领域都有重要应用。
二、光电检测器的性能分析1. 灵敏度灵敏度是光电检测器性能的关键指标之一。
它反映了光电检测器对于光信号强度的检测能力。
一般来说，越高的灵敏度代表着光电检测器所能检测到的最小光信号强度越低。
2. 噪声在信号检测过程中，噪声是常常存在的。
光电检测器的噪声可以分为两种类型：热噪声和信号电路噪声。
其中，热噪声是与检测物体本身热运动有关的随机噪声，而信号电路噪声是由于电子器件限制造成的。
3. 带宽带宽是指光电检测器所能接收的频率范围，是另一个重要的性能指标。
通常来说，带宽越宽，光电检测器所能适应的工作条件就越多。
pd光电检测电路
pd光电检测电路光电检测电路（Photodetection Circuit）是一种能够将光信号转化为电信号的电路。
PD（Photodiode）光电二极管作为光电转换元件，广泛应用于光通信、光电测量、光电控制等领域。
本文将介绍PD光电检测电路的原理和应用。
一、光电检测电路的基本原理光电检测电路的基本原理是将光信号转化为电信号。
光信号通过PD光电二极管被吸收，产生电流信号。
为了测量该电流信号，需要将其转化为电压信号。
常见的电流-电压转换电路是采用电阻进行转换，通过欧姆定律，将电流转化为电压。
二、PD光电检测电路的组成PD光电检测电路主要由PD光电二极管、电阻和运放构成。
PD光电二极管负责将光信号转化为电流信号。
电阻用于转换电流信号为电压信号。
运放作为放大器，将信号放大后输出。
三、PD光电检测电路的应用PD光电检测电路广泛应用于光通信、光电测量和光电控制等领域。
1. 光通信在光通信系统中，PD光电检测电路用于接收来自光纤的光信号，将其转化为电信号后进行处理和放大。
这一过程中，PD光电检测电路的性能直接影响通信系统的传输质量和稳定性。
2. 光电测量PD光电检测电路在光电测量中具有重要应用。
例如，使用PD光电检测电路可以测量光源的亮度、光源的光谱分布等。
同时，PD光电检测电路也可以应用于光辐射剂量测量、光谱分析和光学成像等领域。
3. 光电控制PD光电检测电路可用于光电控制系统中，实现对光源的控制。
通过检测光信号的强度，可以根据设定阈值进行光源的开关控制。
这在一些自动化控制系统中具有重要意义。
四、PD光电检测电路的优化和改进为了提高PD光电检测电路的性能，可以采取以下优化和改进措施：1. 选择合适的PD光电二极管。
不同类型的PD光电二极管具有不同的特性，如暗电流、响应速度等，根据具体的应用需求选择合适的PD光电二极管。
2. 调整电阻数值。
电阻数值的选择对电流-电压转换和信号放大都具有影响，需要根据具体情况进行调整。
光伏探测器详解
B、雪崩光电二极管（APD）
一般旳硅光电二极管和PIN光电二极管是没有内增益旳光 伏探测器，而在光探测器系统中旳实际应用中，大多是对微 光信号进行探测，采用具有内增益旳光探测器将有利于对薄 弱光信号旳探测。
雪崩光电二极管是具有内增益旳光伏探测器，它是利用 光生载流子在高电场区内旳雪崩效应而取得光电 料主要是硅和锗，实际旳器件具有极短旳响应时间，即数以 千兆旳相应频率，高达100到1000旳增益，所以在光纤通讯、 激光测距、激光雷达和光纤传感器等领域得到了广泛旳应用。
5、频率响应及响应时间 6、温度特征
五．光电探测器应用
1.光电池及应用 光电池是一种无需外加偏压就能将光能转换成电能旳光伏探测 器。光电池能够分为两大类：太阳能光电池和测量光电池。太 阳能光电池主要用作电源，对它旳要求是转换效率高、成本低， 因为它具有构造简朴、体积小、重量轻、可靠性高、寿命长、 在空间能直接利用太阳能转换电能旳特点，因而不但仅成为航 天工业上旳主要电源，还被广泛地应用于供电困难旳场合和人 们日常生活中。测量光电池旳主要应用时作为光电探测用，即 在不加偏置旳情况下将光信号转换成电信号，对它旳要求是线 性范围宽、敏捷度高、光谱响应合适、稳定性好、寿命长，被 广泛应用在光度、色度、光学精密计量和测验试中
一、三种工作模式
（1）零偏置旳光伏工作模式 若p-n结电路接负载电阻RL，如图，有光照射
时，则在p-n结内出现两种相反旳电流：
光激发产生旳电子－空穴对，在内建电
场作用下形成旳光生电流Ip，它与光照有 关，其方向与p-n结反向饱和电流I0相同；
光生电流流过负载产生电压降，相当于
在p-n结施加正向偏置电压，从而产生电 流ID。
（1）光电池旳构造 光电池是用单晶硅构成旳，在一块N型硅片上扩散P型杂质，形成一种扩 散np结；或在P型硅片扩散N型杂质，形成pn结，在焊上两个电极。P端 为光电池正极，N端为负极，一般在地面上应用作光电探测器旳多为np型。 pn型硅光电池具有较强旳抗辐射能力，适合空间应用，作为航天旳太阳 能电池。下图为是硅光电池结 构示意图。
光电探测器综述(PD)
光电探测器综述摘要：近年来，围绕着光电系统开展了各种关键技术研究，以实现具有高集成度、高性能、低功耗和低成本的光电探测器（Photodetector）及光电集成电路（OEIC）已成为新的重大挑战。
尤其是具有高响应速度，高量子效率和低暗电流的高性能光电探测器，不仅是光通信技术发展的需要，也是实现硅基光电集成的需要，具有很高的研究价值。
本文综述了近十年来光电探测器在不同特性方向的研究进展及未来几年的发展方向，对其的结构、相关工艺和制造的研究具有很重要的现实意义。
关键词：光电探测器，Si ,CMOSAbstrac t: In recent years, around the photoelectric system to carry out the study of all kinds of key technologies, in order to realize high integration, highperformance, low power consumption and low cost of photoelectricdetector (Photodetector) and optoelectronic integrated circuit (OEIC) hasbecome a major new challenge. Especially high response speed ，highquantum efficiency, and low dark current high-performance photodetector,is not only the needs for development of optical communication technology,but also realize the needs for silicon-based optoelectronic integrated,has thevery high research value.This paper reviews the development of differentcharacteristics and results of photodetector for the past decade, and discusses thephotodetector development direction in the next few years,the study of highperformance photoelectric detector, the structure, and related technology,manufacturing, has very important practical significance.Key Word: photodetector, Si ,CMOS一、光电探测器1.1概念光电探测器在光通信系统中实现将光转变成电的作用，这主要是基于半导体材料的光生伏特效应，所谓的光生伏特效应是指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。
光电探测器的工作原理
光电探测器的工作原理
光电探测器是一种用于检测光信号的器件，主要基于光电效应。
其工作原理可以归纳为以下几个步骤：
1. 能量吸收：当光束照射到光电探测器上时，光子的能量会被光敏物质（如半导体材料）所吸收。
光敏物质中的电子将吸收光子的能量，从而进入激发状态。
2. 电子释放：光敏物质中激发状态的电子会经过非辐射过程，将能量释放并转化为电子动能。
这些电子会跃迁到导带中，形成带电粒子。
3. 电荷分离：带电粒子在光电探测器内部会被电场分离。
正电荷会被引向正极，而负电荷会被引向负极，从而在探测器内部产生电流。
这个电流的大小与吸收光子的能量和光强有关。
4. 信号放大：产生的微弱电流通过放大电路进行放大，以提高信号的强度和可靠性。
5. 信号处理：经过放大后的电流信号进一步被传递到信号处理电路中，进行滤波、放大、采样等处理。
最终，光电探测器产生的信号可以被转化为可视化的图像、电子信号或其他形式的输出。
总的来说，光电探测器的工作原理是通过光子在光敏物质中的能量吸收、电子释放、电荷分离以及信号放大和处理等步骤来实现对光信号的探测和转化。
不同类型的光电探测器，如光电
二极管、光电倍增管、光电晶体管等，在工作原理上可能有所差异，但都是基于光电效应实现的。
光伏探测器详解
为了更好的使用方便及更好发挥光电二极管 在系统中的最佳性能，设计和制作PIN-FET微 型组件是发展趋势。这种器件是含有小面积、 小电容的光电二极管与高输入阻抗的场效益 管前置放大器组合体，其中所有引线长度及 杂散电容都做得非常小。由于电容小，，输 入阻抗高，可以大大降低热噪声，这种组件 还具有供电电压低，工作十分稳定，使用方 便的特点。PIN光电二极管的上述优点，使它 在光通信、光雷达及其它要求快速光电自动 控制系统中得到非常广泛的应用。
光电子技术课堂展示 ——光电探测器
光伏探测器
利用半导体PN结光伏效应制成的器件 称为光伏探测器，也称结型光电器件。探 测器主要用于测量检查, 控制跟踪, 图像测 量和分析等方面。
这类器件品种众多，但它们的原 理都是相同的，所以在性质上有许多 相近的地方。这类器件品种很多，其 中包括：光电池、光电二极管、光电 晶体管、光电场效应管、PIN管、雪崩 光电二极管、光可控硅、阵列式光电 器件、象限式光电器件、位置敏感探 测器（PSD）、光电耦合器件等。
一、三种工作模式 （1）零偏置的光伏工作模式 若p-n结电路接负载电阻RL，如图，有光照射 时，则在p-n结内出现两种相反的电流：
光激发产生的电子－空穴对，在内建电 场作用下形成的光生电流Ip，它与光照有 关，其方向与p-n结反向饱和电流I0相同； 光生电流流过负载产生电压降，相当于 在p-n结施加正向偏置电压，从而产生电 流ID。 流过负载的总电流是两者之差：
应用：无基极引线的光电三极管。它是依靠光的 “注入”，把集电结光电二极管的光电流加以放 大，从而在集电极回路中得到一个被放大的光生 电流。“注入”的光强不同，得到的光生电流不 同。无基极引线光电三极管实际应用时有电流控 制和电压控制两种电路。在无光照的情况下，其 暗电流很小，对于相应速度要求不高的开关电路， 可以直接将灵敏的继电器串联在基极回路上。即 可以比较方便地实现光电自动控制。 有基极引线 的光电三极管。有基极引线的光电三极管适用于 高速开关电路和调制光的探测。
光电探测器综述(PD)分解
光电探测器综述摘要：近年来，围绕着光电系统开展了各种关键技术研究，以实现具有高集成度、高性能、低功耗和低成本的光电探测器（Photodetector）及光电集成电路（OEIC）已成为新的重大挑战。
尤其是具有高响应速度，高量子效率和低暗电流的高性能光电探测器，不仅是光通信技术发展的需要，也是实现硅基光电集成的需要，具有很高的研究价值。
本文综述了近十年来光电探测器在不同特性方向的研究进展及未来几年的发展方向，对其的结构、相关工艺和制造的研究具有很重要的现实意义。
关键词：光电探测器，Si ,CMOSAbstrac t: In recent years, around the photoelectric system to carry out the study of all kinds of key technologies, in order to realize high integration, highperformance, low power consumption and low cost of photoelectricdetector (Photodetector) and optoelectronic integrated circuit (OEIC) hasbecome a major new challenge. Especially high response speed ，highquantum efficiency, and low dark current high-performance photodetector,is not only the needs for development of optical communication technology,but also realize the needs for silicon-based optoelectronic integrated,has thevery high research value.This paper reviews the development of differentcharacteristics and results of photodetector for the past decade, and discusses thephotodetector development direction in the next few years,the study of highperformance photoelectric detector, the structure, and related technology,manufacturing, has very important practical significance.Key Word: photodetector, Si ,CMOS一、光电探测器1.1概念光电探测器在光通信系统中实现将光转变成电的作用，这主要是基于半导体材料的光生伏特效应，所谓的光生伏特效应是指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。
光电探测器原理优势及其计量特性
光电探测器原理优势及其计量特性光电探测器是一种能够将光信号转换为电信号的设备，广泛应用于光学领域的测量、通信、能源以及医疗等各个领域。
本文将介绍光电探测器的原理优势以及其计量特性。
光电探测器的原理基于光电效应，即光子能量被吸收后，会产生光电子从而产生电流。
根据不同的光电效应，光电探测器主要包括光电二极管、光电倍增管、光电三极管、光电子频闪管等多种类型。
这些光电探测器都有各自的特点和适用范围。
首先，光电探测器具有高灵敏度的优势。
由于光电探测器可以将微弱的光信号转换为电信号，使得我们能够检测到远离我们的光源，并且可以通过信号放大器将微弱的信号转换为可观测的电信号。
在很多应用中，特别是在光学信号的测量中，高灵敏度是非常重要的，因为它能够帮助我们获取更多的信号信息。
其次，光电探测器具有宽波长范围的优势。
不同类型的光电探测器具有不同的波长响应范围，从紫外到红外甚至更长波长范围内都可以进行光信号的探测。
这使得光电探测器在各种应用中都能够发挥作用，如研究红外光信号、太阳能电池、激光测量等领域。
此外，光电探测器具有快速响应的优势。
由于光电探测器将光信号转换为电信号的过程十分迅速，其响应时间可以达到纳秒甚至更快的级别。
这使得光电探测器在高速测量和通信方面有着广泛的应用，如光纤通信系统中的光电转换模块、雷达信号检测等。
光电探测器的计量特性也是我们需要考虑的重要因素之一。
对于光电探测器的计量特性，主要包括灵敏度、线性度、响应时间、频率响应等。
首先是灵敏度，它是光电探测器转换光信号为电信号的能力的度量。
通常使用安培/瓦特(A/W)来表示，表示每瓦特入射光功率所产生的电流输出。
当光电探测器具有较高的灵敏度时，其可以更好地检测到微弱的光信号，提高检测灵敏度。
其次是线性度，即光电探测器的输出电流与光信号的输入之间的关系程度。
严格的线性度表示光电探测器的输出电流与光信号的输入成正比。
线性度越高，光电探测器在各种测量应用中的准确性和稳定性就越高。
(完整版)2.讲座之一--PD芯片知识培训
4. 工艺设计 4．1 基片材料设计 衬底晶向设计为（100）。 （100）晶面的界面态密度最小，而且与其它晶向相比，便于划片或解理，因此 可避免由此给管芯带来的晶格损伤。 设计的衬底掺杂元素为（S）。 硫有明显抑制位错的作用，在相同的掺杂浓度下，位错密度可低0.5～1个数量级。 要求衬底位错密度越低越好。但鉴于国内目前n—InP位错密度的最好水平就是5×103cm2。因此设计此参数。 厚度：34010m； 表面：无波纹，无腐蚀坑，表面平整、光亮。
4.3.1 耐压强度用现有的PECVD工艺制作的膜，其耐压为6106V/cm，若膜厚为1.30～1.40m，耐压强度则为165～192V。芯片工作电压的最大额定值为-10V，而且器件的击穿电压均60V左右，因此设计指标完全能满足要求。 4.3.2折射率1.85～2.0 折射率反映了膜的致密程度及化学组份，它与淀积条件密切相关。PECVD SiN膜的折射率一般在1．8～2.1之间。实验中我们发现折射率越高，膜越容易龟裂，因此我们将容易生产龟裂的第一层SiN膜折射率设计为1.85～1.9,不易裂且起钝化作用.由于SiN与InP的热膨胀系数不一致，界面产生的应力较大，尤其是PECVD SiN摸呈现压缩应力，在高真空闭管扩散中，膜稍厚就会因应力造成龟裂而失去掩膜作用。因此在设计最佳厚度时应考虑此因素，我们设计SiN掩膜厚度为0.08～0.12m。
SiNx Cr-Au Zn扩散 SiNx n--InP顶层 n--InGaAs吸收层 n+-InP缓冲层 n+-InP衬底 Au
1．前言 随着光电子技术的高速发展，对光电探测器的可靠性提出了越来越高的要求。器件是否能长期稳定可靠地工作，成为光电探测器件的设计、制造所要解决的关键问题之一。 2. 芯片结构设计
基于钙钛矿材料的光电探测器研究综述
基于钙钛矿材料的光电探测器研究综述钙钛矿是一类具有独特的光学和电子特性的无机分子材料，可以作为光电探测器（PDs）的材料。
这篇文章综述了基于钙钛矿材料的光电探测器的研究。
它内容涵盖了其研究背景和进展，通过分析近几年的相关研究进展，探讨了钙钛矿LD PDs的基本原理、结构、性能特性及应用。
钙钛矿是一种无机盐（A2BX 6），其中A和B分别是半金属元素，X是非金属原子。
钙钛矿材料的性能受到半金属元素组成的影响以及其中可能存在的掺杂，从而具有优良的半导体特性，可以作为光电探测器或其他电子器件的材料。
近几年来，全世界都在研究基于钙钛矿材料的PDs。
基于钙钛矿材料的PDs主要有三种结构：基带接受探测器，高频激励探测器和复合结构探测器。
基带接受探测器的核心结构是典型的单结构，并可以直接检测透射光信号并产生相应的电压变化。
复合结构探测器由两个或多个PD元件构成，具有拥有更高信噪比（SNR）和更快的响应特性等优势，而高频激励探测器利用探测元件和激励元件组成，可以检测更小的光信号。
当前，基于钙钛矿材料的PDs已经应用于实时分析、传感器和光测量等，其具有独特的特性。
但是，由于钙钛矿材料的结构和电子性质较为复杂，需要进一步研究才能实现其性能的优化。
除此之外，当前钙钛矿材料的PDs依然存在一些问题，比如均匀性差，过渡区阻抗不均匀，可编程性弱等，必须解决这些问题才能使其在工业实际应用中发挥最大作用。
总而言之，钙钛矿材料由于具有独特的物理、化学和电子性质，已经得到了越来越多的应用，如传感器、电池、照明等。
此外，钙钛矿材料还可用于制造光电探测器，近几年的研究结果表明它们可以提供优良的性能。
然而，由于其结构复杂性，钙钛矿PDs的研究仍处于初级阶段，仍有许多问题等待解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电探测器综述摘要：近年来，围绕着光电系统开展了各种关键技术研究，以实现具有高集成度、高性能、低功耗和低成本的光电探测器（Photodetector）及光电集成电路（OEIC）已成为新的重大挑战。
尤其是具有高响应速度，高量子效率和低暗电流的高性能光电探测器，不仅是光通信技术发展的需要，也是实现硅基光电集成的需要，具有很高的研究价值。
本文综述了近十年来光电探测器在不同特性方向的研究进展及未来几年的发展方向，对其的结构、相关工艺和制造的研究具有很重要的现实意义。
关键词：光电探测器，Si ,CMOSAbstrac t: In recent years, around the photoelectric system to carry out the study of all kinds of key technologies, in order to realize high integration, highperformance, low power consumption and low cost of photoelectricdetector (Photodetector) and optoelectronic integrated circuit (OEIC) hasbecome a major new challenge. Especially high response speed ，highquantum efficiency, and low dark current high-performance photodetector,is not only the needs for development of optical communication technology,but also realize the needs for silicon-based optoelectronic integrated,has thevery high research value.This paper reviews the development of differentcharacteristics and results of photodetector for the past decade, and discusses thephotodetector development direction in the next few years,the study of highperformance photoelectric detector, the structure, and related technology,manufacturing, has very important practical significance.Key Word: photodetector, Si ,CMOS一、光电探测器1.1概念光电探测器在光通信系统中实现将光转变成电的作用，这主要是基于半导体材料的光生伏特效应，所谓的光生伏特效应是指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。
（光电导效应是指在光线作用下，电子吸收光子能量从键合状态过度到自由状态，而引起材料电导率的变化的象。
即当光照射到光电导体上时，若这个光电导体为本征半导体材料，且光辐射能量又足够强，光电材料价带上的电子将被激发到导带上去，使光导体的电导率变大是指由辐射引起被照射材料电导率改变的一种物理现象，光子作用于光电导材料，形成本征吸收或杂质吸收，产生附加的光生载流子，从而使半导体的电导率发生变化，产生光电导效应。
）1.2分类根据器件对辐射响应的方式不同或者说器件工作的机理不同，光电探测器可分为两大类[1]：一类是光子探测器；另一类是热探测器。
根据形态也可分为两大类：一是真空光电器件；另一类是固体光电器件。
固体光电器件又包括光敏电阻、光电池、光电二极管、光电三极管等。
1.3工作原理光电探测器的基本工作机理包括三个过程：（1）光生载流子在光照下产生；（2）载流子扩散或漂移形成电流；（3）光电流在放大电路中放大并转换为电压信号。
当探测器表面有光照射时，如果材料禁带宽度小于入射光光子的能量即Eg<hv，则价带电子可以跃迁到导带形成光电流。
当光在半导体中传输时，光波的能量随着传播会逐渐衰减，其原因是光子在半导体中产生了吸收。
半导体对光子的吸收最主要的吸收为本征吸收，本征吸收分为直接跃迁和间接跃迁。
通过测试半导体的本征吸收光谱除了可以得到半导体的禁带宽度等信息外，还可以用来分辨直接带隙半导体和间接带隙半导体。
本征吸收导致材料的吸收系数通常比较高，由于半导体的能带结构所以半导体具有连续的吸收谱。
从吸收谱可以看出，当本征吸收开始时，半导体的吸收谱有一明显的吸收边。
但是对于硅材料，由于其是间接带隙材料，与三五族材料相比跃迁几率较低，因而只有非常小的吸收系数，同时导致在相同能量的光子照射下在硅材料中的光的吸收深度更大。
直接带隙材料的吸收边比间接带隙材料陡峭很多，图1-1 画出了几种常用半导体材料（如GaAs、InP、InAs、Si、Ge、GaP 等材料）的入射光波长和光吸收系数、渗透深度的关系[2]。
图 1 -1半导体材料光吸收系数与波长的关系1.4 光电探测器的性能指标光电探测器的性能指标主要由量子效率、响应度、响应速度和本征带宽、光电流，暗电流和噪声等指标组成：1.量子效率：%100-⨯=入射光子数空穴对个数生成的电子η ○1)1(as e ωαη--= ○2 （wa 表示吸收层的厚度，αs 表示光吸收系数，入射波长 λ、材料消光系数 k 决定吸收系数 αs=4πk/λ。
）考虑实际情况，入射光在探测器表面会被反射。
同时探测器表面存在一定宽度的接触掺杂区域，其中也会产生光子的消耗，考虑以上两种因素的量子效率的表达式：)1()1(as s w d f e e R ααη---⋅⋅-= ○3其中 d 表示接触层厚度，Rf 表示光电探测器表面的反射率。
反射率与界面的折射率 nsc 和吸收层的消光系数 κ 有关，Rf 可以表示成下式：2222)1()1(κκ+++-=sc sc f n n R ○42.响应度：定义为光电探测器产生光电流与入射光功率比，单位通常为 A/W 。
响应度与量子效率的大小有关，为量子效率的外在体现。
响应度 R ：r p P I R =或 r p P V R = ○5p I 表示光电探测器产生的光电流，Pr 代表入射光功率。
则量子效率可变为下式表示：hv P q I r p //=η ○6进而可得响应度的公式为：hv q R ⋅=η ○7可知响应度与量子效率成正比，由于硅材料本身为间接带隙，所以材料的量子效率较低，硅基光电探测器的响应度也较小。
3、响应速度与本征带宽响应速度可以用光生载流子的渡越时间表示，载流子的渡越时间外在的频率响应的表现就是探测器的带宽。
光生载流子的渡越时间在光生电流变化中表现为两部分：上升时间和下降时间。
通常取上升时间和下降时间中的较大者衡量探测器的响应速度。
决定探测器响应速度的因素主要有：⑴、耗尽区载流子渡越时间：载流子的渡越时间是影响探测器响应速度的最重要因素，当耗尽区电场强度达到最大时， d V 表示载流子的最大漂移速度，W 表示耗尽区宽度，那么载流子的渡越时间为：d V W t = ○8⑵耗尽区外载流子扩散时间：载流子扩散的速度较慢，同时大多数产生于耗尽区之外的载流子的寿命非常短，复合发生速度快。
所以扩散运动只对距离耗尽区范围较近的载流子才能通过扩散运动达到耗尽区中，并在电场中漂移产生光电流。
Dc 表示载流子的扩散系数，d 表示扩散距离，则扩散时间如下式：c diffD d t 22= ○9 ⑶光电二极管耗尽区电容：越大，响应速度就越慢。
为了达到最优的探测器的响应速度，需要在探测器的吸收层厚度和光电探测器的面积中折衷。
如增大探测器材料的吸收层厚度可以有效减小耗尽区平板电容，同时可增大吸收层厚度可以提高探测器的量子效率。
但是吸收层厚度的增加导致耗尽区宽度的变大，是光生载流子渡越时间变长而有可能降低探测器的响应速度。
⑷暗电流和噪声光电流指在入射光照射下光电探测器所产生的光生电流，暗电流可以定义为没有光入射的情况下探测器存在的漏电流。
其大小影响着光接收机的灵敏度大小，是探测器的主要指标之一。
暗电流主要包括以下几种：①耗尽区中边界的少子扩散电流；②载流子的产生－复合电流，通过在加工中消除硅材料的晶格缺陷，可以有效减小载流子的产生－复合电流，通常对于高纯度的单晶硅产生－复合电流可以降低到 211/102mm A -⨯以下；③表面泄漏电流，在制造工艺结束时，对芯片表面进行钝化处理，可以将表面漏电流降低到211/10mm A -量级。
当然，暗电流也受探测器工作温度和偏置电压的影响。
探测器的暗电流与噪声是分不开的，通常光电探测器的噪声主要分为暗电流噪声、散粒噪声和热噪声：a 暗电流噪声：对于一个光电探测器来讲，可接收的最小光功率是由探测器的暗电流决定的，所以减小探测器的暗电流能提高光接收机的灵敏度；b 散粒噪声：当探测器接收入射光时，散粒噪声就产生于光子的产生-复合过程中。
由于光生载流子的数量变化规律服从泊松统计分部，所以光生载流子的产生过程存在散粒噪声；c 热噪声：由于导体中电子的随机运动会产生导体两端电压的波动，因此就会产生热噪声。
光电探测器的电路模型中包含的电阻为其热噪声的主要来源。
4、噪声等效功率NEP ：单位信噪比时的入射光功率。
n s V V P NEP /= ○105、探测度D ： NEP D 1= ○116、线性度:12max I I -∆=δ ○121.5 光电探测器的选择与主要应用1.5.1光电探测器的应用选择光电探测器件的应用选择，实际上是应用时的一些事项或要点。
在很多要求不太严格的应用中，可采用任何一种光电探测器件。
不过在某些情况下，选用某种器件会更合适些。
例如，当需要比较大的光敏面积时，可选用真空光电管，因其光谱响应范围比较宽[3]，故真空光电管普遍应用于分光光度计中。
当被测辐射信号微弱、要求响应速度较高时，采用光电倍增管最合适，因为其放大倍数可达100以上，这样高的增益可使其信号超过输出和放大线路内的噪声分量[4]，使得对探测器的限制只剩下光阴极电流中的统计变化。
因此，在天文学、光谱学、激光测距和闪烁计数等方面，光电倍增管得到广泛应用。
目前，固体光电探测器用途非常广。
CdS 光敏电阻因其成本低而在光亮面积的器件，它除用做探测器件外，还可作太阳能变换器；硅光电二极管体积小、响应快、可靠性高，而且在可见光与近红外波段内有较高的量子效率，困而在各种工业控制中获得应用。
