液压夹具引言
• 20世纪50年代, 国外开始研究高速机床、专 用机床等机械制造产品，但是对于工件的 定位、夹紧要求较高，夹具因此应运而生。 • 液压夹具作为夹具的一种，选用标准液压 元件，根据加工零件特性设计机械部件并 把其有机地装配连接在一起设计。
液压夹具的工作原理和构成
• 液压夹具就是用液压元件代替机械零件实现对工 件的自动定位、支承与夹紧的夹具。通过把选用 的液压元件和设计的机械部分装配在一起，就可 以得到所需要的夹具。液压夹具能保证工件在规 定的位置上准确的定位和牢固的夹紧，并能通过 浮动支撑减少加工中的振动和变形，还能利用自 动控制压板的压紧和抬起在加工中让开夹紧位置。 液压夹具既能在粗加工时承受大的切削力，也能 保证在精密加工时的准确定位，还能完成手动夹 具无法完成的支撑、夹紧和快速释放。
8
• • • • •
Design Standards for Vektek Products 威克泰克产品的标准设计
Cycle testing new products to a million cycles 每一种产品都经过100万次的测试 Maintenance free up to 100,000 cycles or more. 10万次以上免保养 Standard 35Mpa pressure rating on all products in the Vektek product line. • 威克泰克产品的标准压力为35Mpa
举例说机床夹具的工作原理
举例说机床夹具的工作原理
机床夹具的工作原理是通过夹持工件固定在机床上，以确保工件在加工过程中保持稳定。
夹具可以根据工件的形状和尺寸进行设计和制造，其工作原理可以分为以下几种类型：
1. 机械夹具：
机械夹具是通过机械力对工件进行固定的夹具。
例如，机床中常见的机械钳、万能钳等。
夹具通过调节夹紧力和工件夹持位置来保持工件固定，通常使用螺杆、手柄等机械手段来实现调节。
2. 液压夹具：
液压夹具通过液压系统提供的液压力来夹紧工件。
工件放置在夹具中，当液压系统施加压力时，夹具的夹紧手段会对工件进行夹持。
液压夹具通常具有较高的夹紧力和精度，适用于大型工件的夹持。
3. 气动夹具：
气动夹具是通过气动力来夹紧工件。
夹具中装有气动真空吸盘或气动缸等气动元件，当气源施加压力时，气动元件会产生相应的力矩，使工件固定在夹具上。
4. 电磁夹具：
电磁夹具是利用电磁力对工件进行夹持。
夹具中装有电磁装置，工件放置在夹具上时，通电时电磁装置会产生磁力使工件保持固定。
以上只是机床夹具工作原理的一些常见类型，实际应用中还有许多其他不同工作原理的夹具。
不同类型的夹具适用于不同的加工需求，可以根据具体情况选择使用。

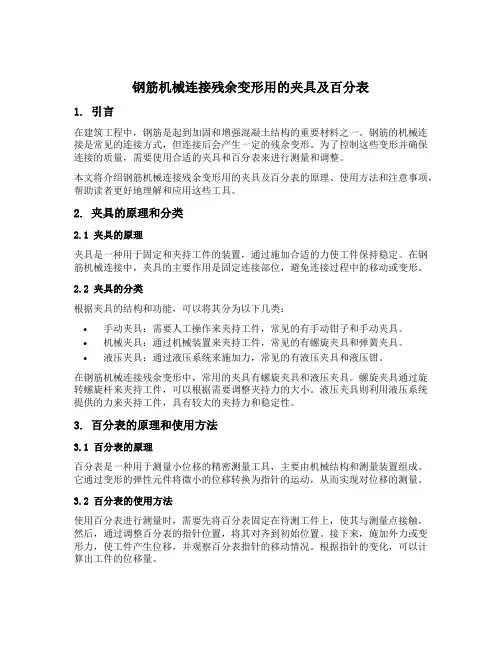

钢筋机械连接残余变形用的夹具及百分表
钢筋机械连接残余变形用的夹具及百分表1. 引言在建筑工程中，钢筋是起到加固和增强混凝土结构的重要材料之一。
钢筋的机械连接是常见的连接方式，但连接后会产生一定的残余变形。
为了控制这些变形并确保连接的质量，需要使用合适的夹具和百分表来进行测量和调整。
本文将介绍钢筋机械连接残余变形用的夹具及百分表的原理、使用方法和注意事项，帮助读者更好地理解和应用这些工具。
2. 夹具的原理和分类2.1 夹具的原理夹具是一种用于固定和夹持工件的装置，通过施加合适的力使工件保持稳定。
在钢筋机械连接中，夹具的主要作用是固定连接部位，避免连接过程中的移动或变形。
2.2 夹具的分类根据夹具的结构和功能，可以将其分为以下几类：•手动夹具：需要人工操作来夹持工件，常见的有手动钳子和手动夹具。
•机械夹具：通过机械装置来夹持工件，常见的有螺旋夹具和弹簧夹具。
•液压夹具：通过液压系统来施加力，常见的有液压夹具和液压钳。
在钢筋机械连接残余变形中，常用的夹具有螺旋夹具和液压夹具。
螺旋夹具通过旋转螺旋杆来夹持工件，可以根据需要调整夹持力的大小。
液压夹具则利用液压系统提供的力来夹持工件，具有较大的夹持力和稳定性。
3. 百分表的原理和使用方法3.1 百分表的原理百分表是一种用于测量小位移的精密测量工具，主要由机械结构和测量装置组成。
它通过变形的弹性元件将微小的位移转换为指针的运动，从而实现对位移的测量。
3.2 百分表的使用方法使用百分表进行测量时，需要先将百分表固定在待测工件上，使其与测量点接触。
然后，通过调整百分表的指针位置，将其对齐到初始位置。
接下来，施加外力或变形力，使工件产生位移，并观察百分表指针的移动情况。
根据指针的变化，可以计算出工件的位移量。
4. 夹具和百分表在钢筋机械连接残余变形中的应用在钢筋机械连接过程中，夹具和百分表是不可或缺的工具。
它们的应用可以帮助我们控制连接的质量和残余变形。
4.1 夹具的应用在钢筋机械连接中，夹具的主要作用是固定连接部位，避免连接过程中的移动或变形。
液压夹具的设计原则及应用
液压夹具的设计原则及应用1. 引言1.1 液压夹具的概述液压夹具是一种利用液压原理实现工件夹持的设备，广泛应用于机械加工、模具制造、汽车制造等各个领域。
液压夹具通过液压缸产生的压力来实现夹持工件，具有夹紧力大、精度高、操作方便等优点。
在工业生产中扮演着重要的角色。
液压夹具的设计原则是确保夹持工件稳定可靠、操作方便、安全高效。
在设计液压夹具时，需要考虑工件的尺寸、形状、材质等因素，合理选择夹具结构、液压缸规格等参数，以确保夹持效果符合要求。
液压夹具的应用领域非常广泛，可以用于夹持各种形状和尺寸的工件，特别适用于要求夹持力度高、精度高的场合。
液压夹具的设计要点包括夹具结构设计、液压缸选择、夹具护罩设计等方面。
在选择液压夹具的材料时，需要考虑其强度、硬度、耐磨性等特性，以确保夹具具有足够的使用寿命和稳定性。
液压夹具的安全性设计也至关重要，要考虑到操作人员的安全以及工作环境的安全。
液压夹具在工业生产中扮演着不可替代的角色，能够提高生产效率、保证加工质量，是现代工业生产中不可或缺的设备之一。
未来，随着科技的发展，液压夹具的设计和应用将更加智能化、自动化。
液压夹具的优势在于夹持力大、精度高，但也存在一定的局限性，如成本较高、维护复杂等。
随着技术的不断进步，液压夹具的发展将更趋完善，为工业生产带来更大的便利和效益。
2. 正文2.1 液压夹具的设计原则1. 结构合理性：液压夹具的设计应当充分考虑工件的形状和尺寸，确保夹具可以牢固固定工件，并且不会对工件造成任何损坏。
夹具的结构应简洁紧凑，便于安装和维护。
2. 刚性和稳定性：液压夹具在工件夹持过程中需要承受较大的力和扭矩，因此夹具的设计必须具有足够的刚性和稳定性，以确保夹具在高压力下不会产生变形或位移，从而保证夹持的准确性和稳定性。
3. 操作便利性：液压夹具的设计应考虑操作人员的使用习惯和操作习惯，确保操作简便、方便。
操作部件的布局合理，操作过程流畅，可以提高工作效率和操作安全性。
液压夹具的工作原理
液压夹具的工作原理
液压夹具是一种利用液压系统来实现工件的夹紧和固定的装置。
其工作原理主要包括以下几个步骤：
1. 液压源供应压力：通过液压泵将液压油供应到夹具的液压系统中，形成高压液体。
2. 控制阀控制液体流动：液压夹具中设有控制阀，可以根据需要控制液体的流动。
当需要夹紧工件时，打开控制阀使液体流动到夹紧缸和夹持机构。
3. 液压传力夹持工件：液压夹具内部的夹紧缸接收到高压液体后，会产生高压作用力，将夹紧缸进行伸缩，从而夹持住工件。
夹持机构可以是夹爪、夹具等，能够根据工件的形状和尺寸进行调整。
4. 控制阀切断液体流动：当工件夹紧到位后，关闭控制阀，切断液体流动。
这样液压夹具内部的液体压力就稳定下来，维持夹持工件的状态。
5. 释放夹紧：当需要释放夹紧的工件时，打开控制阀，液体流回液压源，夹紧缸收缩，夹持机构松开工件。
通过不断地控制液体的流动和压力的变化，液压夹具能够实现对工件的夹紧和固定，具有夹紧力大、可靠性高、操作简便等优点。
正因为液压夹具的工作原理和特点，使其在各种机械加工和装配工作中广泛应用。
液压夹具工作原理
液压夹具工作原理液压夹具是一种利用液压原理实现夹紧和松开工件的装置。
它主要由液压系统、夹具本体和控制系统三部分组成。
液压夹具的工作原理如下：当夹具需要夹紧工件时，操作人员通过控制系统发送信号，液压系统接收到信号后开始工作。
液压系统中的液压泵开始工作，将液压油从油箱中吸入，并送入液压缸中。
液压泵的工作原理是利用机械能驱动液压油，通过压力传递来实现工作。
液压油进入液压缸后，液压缸内的活塞开始向外运动。
由于液压油的不可压缩性，活塞向外运动的同时，液压油会传递给夹具本体。
夹具本体内部的活塞受到液压油的压力作用，开始向外伸出。
活塞上安装的夹爪与工件接触，通过液压油的压力，夹爪紧紧地夹住工件。
液压夹具通过液压油的力量，实现对工件的夹紧。
当需要松开工件时，操作人员通过控制系统发送反向信号。
液压系统接收到信号后，液压泵开始逆转工作，将液压油从液压缸中抽回油箱。
液压缸内的活塞开始向内运动，夹具本体内的活塞也开始收回。
夹爪与工件之间的压力减小，工件逐渐松开。
当活塞完全收回时，夹紧力消失，工件完全松开。
液压夹具的工作原理简单明了，但其在工业生产中的应用却非常广泛。
液压夹具具有夹紧力大、夹紧稳定、操作简便等优点，能够满足各种工件的夹紧需求。
液压夹具不仅可以用于工件的夹紧，还可以用于定位、支撑和固定工件。
在汽车制造、航空航天、机械加工等领域，液压夹具都发挥着重要的作用。
液压夹具工作原理是利用液压系统通过液压油的压力传递来实现对工件的夹紧和松开。
液压夹具具有夹紧力大、稳定可靠等优点，被广泛应用于各个领域。
通过不断创新和改进，液压夹具的性能将进一步提高，为工业生产提供更多的便利和效率。
夹具的工作原理
夹具的工作原理
夹具是一种常见的工具，用于在加工过程中固定工件，使其保持稳定的位置和姿态。
它的工作原理可以分为以下几个方面：
1. 弹簧夹具：弹簧夹具通过弹簧的弹性力来夹紧工件。
通常，夹具中会设置多个弹簧，它们通过受力使夹具紧固，并保持工件在固定位置上。
2. 液压夹具：液压夹具利用液体的压力来产生夹紧力。
液压夹具通常由一个液压缸和一个液压泵组成。
当液压泵向液压缸提供压力时，液压缸中的液体将产生一个力，从而将夹具固定在工件上。
3. 机械夹具：机械夹具通常使用螺杆、摩擦盘等机械部件来产生夹紧力。
通过旋转螺杆或调节摩擦盘的位置，机械夹具可以适应不同形状和尺寸的工件，并实现夹紧和松开的功能。
4. 真空夹具：真空夹具利用气体抽气的原理，通过在夹具表面形成负压，吸附工件来夹紧。
通过控制气体抽气和释放的过程，可以实现夹具的工作。
总的来说，夹具的工作原理多种多样，但核心目的都是为了夹紧工件，在加工过程中保持其稳定的位置和姿态。
不同类型的夹具采用不同的原理，并根据具体加工需求进行选择和设计。
液压夹头工作原理
液压夹头工作原理
液压夹头是一种用液体压力驱动的夹具，主要用于钳工、焊接和加工等行业中的工件夹紧。
液压夹头的主要工作原理是：通过压缩液体来达到夹紧工件的效果。
液压夹头的结构通常由三部分组成：机身、液压泵和夹具。
机身主要负责支撑夹具和液压泵；液压泵是用于加压和释压的设备；夹具则是用来夹紧工件的。
液压夹头的工作过程中，首先需要将工件放入夹具中，并紧固夹具螺母以保证工件处于稳定状态。
接着，利用手动或电动装置将液压泵工作，使液体被压缩。
当液压泵将液体压缩到一定程度时，液压夹头的夹具就会开始夹紧工件。
此时，可以开始进行钳工、焊接或加工等操作。
在对工件进行处理时，液压泵也一直保持着压缩的状态。
当处理完成后，需要将液压泵转动，使压力释放，夹具松开，工件也就自然地脱离了夹具。
因为液压夹头是一种自带液压系统的夹具，所以它比传统的手动夹具更加方便快捷，且夹紧力度也更加均匀。
在工业生产中，液压夹头已
经成为了一种不可或缺的夹具装备。
总之，液压夹头的工作原理是利用液体压缩的力量来夹紧工件，使其处于稳定的状态。
液压夹头的结构由机身、液压泵和夹具组成，通过液压泵压缩液体实现夹紧工件的效果。
液压夹头具有夹紧力度均匀、方便快捷等优点，已经成为了工业生产中不可或缺的夹具装备。
单模液压夹具工作原理
单模液压夹具工作原理
单模液压夹具的工作原理如下：
1. 液压工作原理：单模液压夹具通过液压系统提供的液压力来完成夹紧和释放工作。
液压系统由液压泵、液压缸、控制阀和油管组成。
液压泵通过驱动压力油液进入液压缸内，从而产生夹紧或释放的动作。
2. 夹具构造：单模液压夹具通常由夹具座、夹具板和液压缸组成。
夹具座和夹具板之间通过液压缸连接，使其能够相对移动。
夹具板上通常有夹紧装置，用于夹紧工件。
3. 夹紧过程：在夹紧过程中，液压泵将压力油液通过控制阀送入液压缸内。
液压缸内的活塞受到来自液压力的作用，向外推动夹具座和夹具板，使其夹紧工件。
夹紧装置将工件固定在夹具板上，保持其稳定。
4. 释放过程：在释放过程中，液压泵将压力油液通过控制阀调至液压缸的另一侧或回油箱中，减小液压力。
液压缸内的活塞受到压力减小的作用，向内退回，使夹具座和夹具板分离，实现工件的释放。
通过以上液压工作原理，单模液压夹具能够高效地完成工件的夹紧和释放动作，提高生产效率和工作精度。
PROUD液压胀紧芯轴和夹具的工作原理
液压膨胀胀紧芯轴和夹具PROUD液压胀紧芯轴和夹具的工作原理：传动螺钉（1）推动一个有极限行程的活塞（2）为了达到最大夹紧力目的，传动螺钉必须接触内装的后退挡块。
这样，油室（3）内的液压油给特殊高速钢制成的薄壁胀紧套（4）提供压强。
后退挡块可防止其它情况下可能发生的薄壁胀紧套过度膨胀。
薄壁套在其整个长度上，绕着中间轴均匀同心地膨胀。
套两端“0”形密封垫，与夹具体（5）紧密相连。
通过传动螺钉释放压力后，胀紧套收缩回到原来的放松状态。
PROUD液压夹具的设计与构造主要的技术说明如下：1、夹紧方向相对夹具水平放置而言，夹紧方向可分为：1）轴向2）径向3）切向传动的方法：A、带内六角平端紧定螺钉B、带平紧油缸和推杆操作C、带夹紧油缸和拉杆操作D、带液压动力装置（直接加压）2、安装PROUD夹具可用于任何位置：安装和定心方法不同，将取决于机床，夹具或应用的范围。
A、位于顶尖之间B、带遵循DIN标准的莫氏锥度或公制锥度C、带遵循DIN标准或ISO标准的大锥度D、带圆柱定心定位器E、带圆柱定心装置F、带短锥度且遵循DIN标准或ISO标准安装G、带定位器、短锥度H、带圆柱定心主轴I、用于Reishauer机床J、ABS接头K、HSK接头3、中间套带槽接头套与标准心轴相连，扩大了夹具的应用范围（见A-C说明）：A、如果工件直径超过夹紧直径0.3%的膨胀范围，这些工件还能被夹紧。
中间套最小壁厚一定不能小于2mm，最大壁厚不加限制。
请参考表内提供的推荐值，同时我们也能按需提供精确值。
B、内齿轮可选择在齿根圆，齿顶圆或中径定心夹紧。
C、外齿轮也可选择在齿极圆，齿顶圆或中径定心夹紧。
D、夹持断续面的工件或刀具：用带槽中间套可防止薄壁胀紧套在断续夹紧面上因过度膨胀而破裂。
E、某些特殊形状孔的夹紧（如双侧平整）。
如果孔不是圆柱形，夹持这种类型的孔也必须加中间套F、带槽螺纹液压心轴（直径从24mm开始）和磨削轮廓中间套的夹紧。
