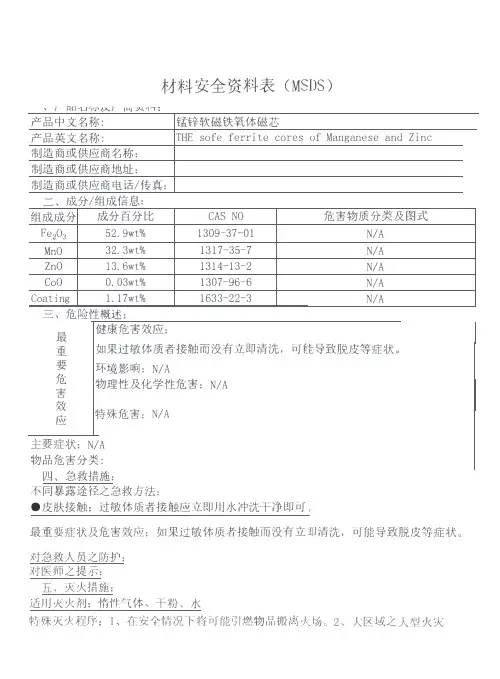

材料安全資料表（M SD S)、J 1-11-11司，l'J、／,,X..J l'-IJ Y－！..中可﹒""F品中文名林：戶品英文名林：制造商或供座商名不示：制造商或供座商地址：制造商或供座商屯活／仿真：二、成分／組成信息：組成成分成分百分比F e203 52.9wt% MnO 32. 3wt% ZnO 13.6wt% CoO 0.03wt% Coating 1. 17wt% 三、危隘性概述：最健康危書效庄：猛梓軟磁缺氧体磁芯THE sofe ferrite cores of Manganese and ZincCAS NO 危害物反分癸及囡式1309-37-01 NIA1317-35-7 NIA1314-13-2 NIA1307-96-6 NIA1633-22-3 NIA重如果泣敏体反者接蝕而沒有立即清洗，可能辱致脫皮等症狀。

要詞：境影日向：NIA危物理性及化字性危害：NIA害效特殊危害：NIA！主主要症狀：NIA物品危害分笑：四、急救措施：不同暴露途徑之急救方法：﹒皮月夫接她：美t敏体l賞者接他＠..立即用水沖洗干淨即可〉最重要症狀及危害效皮：如果迂敏体庚者接蝕而沒有立1日清洗，可能早致脫皮等症狀。

河急救人民之防妒：文才匿州之提示：五、芳：火措茄：道）廿夫：x荊：惰性究体、干粉、水特殊夫﹔）＜程序：趴在安全情況下格可能引燃物品搬高﹔人﹔坊。

2、大區域之大型火夾使用元人操作之水寡控制架、水管架或自劫搖摟消防水咕，若不可行則撤寓，監控火燃燒完。

消防人民之恃妹防妒浸在「：六、泄漏赴現方法：小人座注意﹔事項：N／入到：境座注意事項：NIA清理方法：日／A七、安全赴置勻儲存方法：赴置：1、遠寓火源、引燃源及不相容物c2.張貼“F 禁姻火”的警示你示。

3.保持走道出口暢通元阻。

儲存：1、要儲存在開涼、通夙良好以及附光元法直拉照射的地方。

2、避免接她水及其他有机溶荊等。

磁芯

磁芯磁芯：磁芯是指由各种氧化铁混合物组成的一种烧结磁性金属氧化物。

例如，锰-锌铁氧体和镍-锌铁氧体是典型的磁芯体材料。

锰-锌铁氧体具有高磁导率和高磁通密度的特点，且在低于1MHz 的频率时，具有较低损耗的特性。

镍-锌铁氧体具有极高的阻抗率、不到几百的低磁导率等特性，及在高于1MHz的频率亦产生较低损耗等。

铁氧体磁芯用于各种电子设备的线圈和变压器中。

【释义】指：为了增加电磁体的磁感应强度，在电感线圈的磁路中设置了导磁物质体（磁芯）。

【示例】电力变压器线圈中的硅钢片（磁芯），是用来加大电磁线圈磁路的磁通密度（磁通量）降低铜损耗，以增加电磁感应强度，提高电压转换效率。

磁芯的使用我们平时在电子设备的电源线或信号线一端或者两端看到的磁环就是共模扼流圈。

共模扼流圈能够对共模干扰电流形成较大的阻抗，而对差模信号没有影响（工作信号为差模信号），因此使用简单而不用考虑信号失真问题。

并且共模扼流圈不需要接地，可以直接加到电缆上。

磁环的匝数选择将整束电缆穿过一个铁氧体磁环就构成了一个共模扼流圈，根据需要，也可以将电缆在磁环上面绕几匝。

匝数越多，对频率较低的干扰抑制效果越好，而对频率较高的噪声抑制作用较弱。

在实际工程中，要根据干扰电流的频率特点来调整磁环的匝数。

通常当干扰信号的频带较宽时，可在电缆上套两个磁环，每个磁环绕不同的匝数，这样可以同时抑制高频干扰和低频干扰。

从共模扼流圈作用的机理上看，其阻抗越大，对干扰抑制效果越明显。

而共模扼流圈的阻抗来自共模电感Lcm=jwLcm，从公式中不难看出，对于一定频率的噪声，磁环的电感越大越好。

但实际情况并非如此，因为实际的磁环上还有寄生电容，它的存在方式是与电感并联。

当遇到高频干扰信号时，电容的容抗较小，将磁环的电感短路，从而使共模扼流圈失去作用。

根据干扰信号的频率特点可以选用镍锌铁氧体或锰锌铁氧体，前者的高频特性优于后者。

锰锌铁氧体的磁导率在几千---上万，而镍锌铁氧体为几百---上千。

锰锌软磁铁氧体磁芯术语及定义(精)

锰锌软磁铁氧体磁芯术语及定义(精)锰锌软磁铁氧体磁芯是一种重要的电气材料，在电子电气领域得到广泛应用。

为了更好地理解和实践锰锌软磁铁氧体磁芯，我们需要掌握一些相关的术语和定义。

在这篇文章中，我们将详细介绍锰锌软磁铁氧体磁芯的术语及定义。

1. 磁通密度（B）磁通密度（B）是指磁芯中磁通量与磁芯截面积之比，单位是特斯拉（T）。

在设计锰锌软磁铁氧体磁芯时，需要根据具体的电气要求来确定所需的磁通密度。

2. 饱和磁通密度（Bs）饱和磁通密度（Bs）是指在磁场强度为一定值时，所能达到的最大磁通密度。

这里所说的磁场强度是指磁场的磁能密度，单位是特斯拉（T）。

锰锌软磁铁氧体磁芯的饱和磁通密度是其重要的参数之一，也是衡量磁芯性能的重要指标。

3. 沿磁通方向磁导率（μ）沿磁通方向磁导率（μ）是指在磁芯中，沿着磁通方向的磁场强度与磁通密度之比。

通常是通过电磁模拟或实验测量得到。

锰锌软磁铁氧体磁芯的沿磁通方向磁导率会受到各种因素的影响，如磁芯材料、形状、工艺等等。

4. 交流磁导率（μa）交流磁导率（μa）是指在交流磁场下，磁通密度与磁场强度之比，通常也是通过电磁模拟或实验测量得到的。

在实际应用中，锰锌软磁铁氧体磁芯的交流磁导率也是十分重要的参数，尤其在高频应用中。

5. 磁芯损耗（P）磁芯损耗（P）是指在交变磁场下，磁芯中的磁能转化为热能的速率。

它是描述磁芯在实际使用中能量损失大小的重要参数。

锰锌软磁铁氧体磁芯的损耗主要有剩磁损耗（Pv）和涡流损耗（Pc）。

6. 剩磁损耗（Pv）剩磁损耗（Pv）是指在交变磁场下，磁芯中由于磁芯材料本身的磁滞特性而产生的损耗。

剩磁损耗是影响锰锌软磁铁氧体磁芯性能的重要参数之一，在设计和使用磁芯时，需要尽可能减小其剩磁损耗。

7. 涡流损耗（Pc）涡流损耗（Pc）是指在交变磁场下，磁芯中由于涡流的存在而产生的损耗。

涡流损耗也是锰锌软磁铁氧体磁芯的重要参数之一，需要在设计和使用磁芯时加以考虑。

以上就是锰锌软磁铁氧体磁芯的一些重要术语和定义，它们是掌握锰锌软磁铁氧体磁芯理论和实践的基础。

软磁铁氧体材料基本知识特性参数和定义

软磁铁氧体材料基本知识特性参数和定义
有详细的描述：
软磁铁氧体材料是一种可以在低温条件下改变磁化度的铁氧体材料，其结构是由包含氧化物的铁离子和其它稀土离子构成的。

和其它磁性材料相比较，它具有较高的震动容性和温度容性。

由于它的结构特殊，具有可调谐的磁性特征和较高的抗磁电流能力，因此被广泛用于高频电子和控制系统中。

软磁铁氧体材料由于其可调谐的磁性特征，可以用来调整、控制和保护电子设备中的电势、电流和电磁场。

在磁性材料中，软磁材料的磁性特征最脆弱，因此在抵抗外界扰动（如温度、电磁干扰）方面有着更大的优势。

它们具有良好的温度稳定性，特别是在较低的温度状态下，因此在高温工作条件下，可以保持良好的磁性特性。

1）品质因子(Q)：是指在电的驱动作用下，材料的对应磁通密度能量与材料的比较小的磁流能量之比，是衡量软磁铁氧体材料有效性能的重要特性参数。

Q值越大，表示软磁性能越好，即材料的效率越高。

2）饱和磁通密度。

锰锌铁氧体介绍

锰锌铁氧体介绍锰锌铁氧体是一种由Mn Zn Fe O元素构成的软磁材料。

它是一种重要的磁性材料，广泛被应用于电子、信息、通信等领域。

锰锌铁氧体具有高饱和磁感应强度、低磁滞损耗、磁谐振频率高、热稳定性好、稳定的电性能等特性，因此在电子元器件中具有广泛应用价值。

一、锰锌铁氧体的组成和制备锰锌铁氧体由四种元素组成，分别为锰(Mn)、锌(Zn)、铁(Fe)和氧(O)，化学式为MnZnFe2O4。

Mn、Zn、Fe三种金属离子以及氧离子形成的四方晶体结构，其晶体结构采用的是尖晶石结构。

锰锌铁氧体的制备方法有烧结法、化学共沉淀法、水热合成法等多种。

烧结法是最常用的制备方法之一。

在烧结法中，需要先将所需的金属氧化物粉末按照一定的比例混合均匀，然后在高温下进行烧结，得到锰锌铁氧体的制品。

二、锰锌铁氧体的物理和磁性能锰锌铁氧体的物理和磁性能与其晶体结构、物理尺寸和烧结条件等因素密切相关。

下面介绍一下锰锌铁氧体的一些基本物理和磁性能参数：1. 饱和磁化强度：锰锌铁氧体的饱和磁感应强度一般在0.5-1.2T之间，与其化学成分和制备工艺等因素有关。

2. 矫顽力和磁滞损耗：锰锌铁氧体的磁滞损耗一般较低，其矫顽力和磁滞损耗与其尺寸、磁场频率和温度等因素有关。

3. 磁导率和磁谐振频率：锰锌铁氧体的磁导率和磁谐振频率与其晶体结构、磁场频率和温度等因素有关，一般在几百 kHz至几 GHz之间。

4. 热稳定性：锰锌铁氧体具有较好的热稳定性，其磁性能在高温下变化较小，一般可在200°C左右使用。

5. 电学性能：锰锌铁氧体具有较好的电学性能，其电阻率高、介电常数低和压电常数小等特点，具有广泛的应用前景。

三、锰锌铁氧体的应用领域锰锌铁氧体具有较好的电磁性能，广泛应用于电子元器件、电动机、变压器、磁性记录材料、高频电感器、微波元件、天线等领域。

具体应用如下：1. 电子元器件：锰锌铁氧体可用于磁盘马达、电源滤波器、线圈等电子元器件中，其高频特性和高温特性表现良好。

磁性材料常识参数介绍

SPINEL
磁性参数与测量：截止频率fr
截止频率fr 由于软磁材料畴壁共振和自然共振的影响，随着频率提高，使软磁材料的μ值下降为起始值的一半且μ″值达到峰值时的频率，称为截止频率。
SPINEL
磁性参数与测量：居里温度Tc
居里温度Tc
μ
i
μ
i
80%
μ
i
20%
μ
i
居里温度是磁性材料从铁磁性到顺磁性的转变温度，在这个温度磁性材料的磁性将变得很小或消失，它的表示方式有很多，我们一般按下图进行测量，即随着温度升高，磁导率下降到最大值的80%及20% 时，两点的联线，延长到与温度轴的交点即为居里温度。
磁学常识：磁性材料分类
B）镍锌系组成约为：Fe2O3 50%, NiO 24%, 其他为：ZnO 电阻率很高(107 ohm-cm)
工作频率高
铁心损耗较锰锌系高居里温度高型式：DR，R，环形等。用途：常模滤波器、储能电感等
SPINEL
磁学常识：磁性来源1
铁磁材料之所以具有高导磁性，是因为在它们的内部具有一种特殊的物质结构—磁畴。
表示小信号下材料的损耗特性,由于磁芯损耗引起信号相移; tanδ= Rs/ωLs Rs 磁芯及线圈损耗的等效电阻； Ls 装有磁芯的线圈的自感量；
tanδ称损耗因子，表示损耗功率与无功功率的比值，其磁芯损耗包括磁滞损耗、涡流损耗、剩余损耗即： tanδ= tanδn + tanδe + tanδr
磁性参数与测量：磁损耗（2）
1 损耗因子tanδ
气隙对损耗因子的影响磁芯开制气隙后，可以增加磁场和温度的稳定性，损耗因子有所下降（tanδ）gap = tanδ·μe/μi 比损耗因子，与材料几何尺寸无关，表示小信号下材料的损耗特性；

锰锌软磁铁氧体磁芯MSDS

锰锌软磁铁氧体磁芯MSDS材料安全資料表（M SD S)、J 1-11-11司，l'J、／,,X..J l'-IJ Y －！..中可﹒""F品中文名林：戶品英文名林：制造商或供座商名不示：制造商或供座商地址：制造商或供座商屯活／仿真：二、成分／組成信息：組成成分成分百分比F e203 52.9wt% MnO 32. 3wt% ZnO 13.6wt% CoO 0.03wt% Coating 1. 17wt% 三、危隘性概述：最健康危書效庄：猛梓軟磁缺氧体磁芯THE sofe ferrite cores of Manganese and ZincCAS NO 危害物反分癸及囡式1309-37-01 NIA1317-35-7 NIA1314-13-2 NIA1307-96-6 NIA1633-22-3 NIA重如果泣敏体反者接蝕而沒有立即清洗，可能辱致脫皮等症狀。

要詞：境影日向：NIA危物理性及化字性危害：NIA害效特殊危害：NIA！主主要症狀：NIA物品危害分笑：四、急救措施：不同暴露途徑之急救方法：﹒皮月夫接她：美t敏体l賞者接他＠..立即用水沖洗干淨即可〉最重要症狀及危害效皮：如果迂敏体庚者接蝕而沒有立1日清洗，可能早致脫皮等症狀。

河急救人民之防妒：文才匿州之提示：五、芳：火措茄：道）廿夫：x荊：惰性究体、干粉、水特殊夫﹔）＜程序：趴在安全情況下格可能引燃物品搬高﹔人﹔坊。

2、大區域之大型火夾使用元人操作之水寡控制架、水管架或自劫搖摟消防水咕，若不可行則撤寓，監控火燃燒完。

消防人民之恃妹防妒浸在「：六、泄漏赴現方法：小人座注意﹔事項：N／入到：境座注意事項：NIA清理方法：日／A七、安全赴置勻儲存方法：赴置：1、遠寓火源、引燃源及不相容物c2.張貼“F 禁姻火”的警示你示。

3.保持走道出口暢通元阻。

儲存：1、要儲存在開涼、通夙良好以及附光元法直拉照射的地方。

2、避免接她水及其他有机溶荊等。

锰锌软磁铁氧体磁芯+ Parylene Coating MSDS

物质安全资料表（MSDS）一、产品名称及产商资料：产品中文名称：锰锌软磁铁氧体磁芯+Parylene Coating产品英文名称：The soft ferrite cores of Manganese and Zinc with parylenecoating制造商或供应商名称：制造商或供应商地址：制造商或供应商电话/传真：二、成分/组成信息：组成成分成分百分比CSA NO.危害物质分类及图式Fe2O368--73wt%1309-37-1N/AZnO10--15wt%1314-13-2N/AMn3O413-17wt%1317-35-7N/AParylene N0.1-0.15%1633-22-3N/A三、危险性概述：最重要危害效应健康危害效应：涂层汽化物会抑制中枢神经系统。

高浓度可能导致意识丧失。

环境影响：涂层汽化物会影响空气品质。

物理性及化学性危害：高温（超过300℃）会分解产生毒气。

特殊危害：N/A主要症状：头痛、困倦、晕眩、恶心、呕吐、头昏眼花、暴躁、食欲不振、器官协调功能降低、失去知觉、平衡失调、心率不整、呼吸困难。

物品危害分类：四、急救措施：不同暴露途径之急救方法：●吸入：1、远离暴露区到通风良好处。

2、休息和保暖，若呼吸停止即施与人工呼吸或心肺复生术。

3、移除污染源。

4、立即就医。

●皮肤接触：过敏体质者接触应立即用水冲洗干净即可。

最重要症状及危害效应：涂层汽化物会刺激眼睛，引起结膜炎。

对急救人员之防护：佩戴口罩和手套对医师之提示：接触方式,化学品名;五、灭火措施：适用灭火剂：二氧化碳或干粉特殊灭火程序：1、在安全情况下将可能引燃物品搬离火场。

2、大区域之大型火灾，使用无人操作之水雾控制架、水管架或自动摇摆消防水瞄，若不可行则撤离，监控火燃烧完。

3、向燃烧着炙热的物品上喷射灭火剂可能导致火势蔓延。

4、消防人员需着化学防护衣和正压空气呼吸器或自抽式空气面具。

消防人员之特殊防护设备：消防人员必须配戴空气呼吸器、消防衣及防护手套。

软磁铁氧体材料基本知识特性参数和定义

软磁铁氧体材料基本知识特性参数和定义1. 矫顽力（Coercive Force）：矫顽力是指在恒定的外加磁场作用下，使材料磁化方向经历由饱和状态到零磁化状态所需施加的反磁场强度。

软磁铁氧体的矫顽力通常较低，能够迅速磁化和退磁。

2. 饱和磁场强度（Saturation Magnetization）：饱和磁场强度是指在给定的材料中，当外加磁场逐渐增大时，材料磁化强度达到最大值的磁场强度。

软磁铁氧体的饱和磁场强度较低，在一定限度内易于磁化。

3. 导磁率（Permeability）：导磁率是指材料在外加磁场作用下，对磁通量的导磁能力。

软磁铁氧体具有较高的导磁率，能够有效地传导磁性能，提高设备效率。

4. 磁化损耗（Magnetic Loss）：磁化损耗是指在磁化过程中由于材料内磁畴的磁翻转和能量损耗而产生的热耗散。

软磁铁氧体具有较低的磁化损耗，能够减少磁器件的能量损耗。

5. 相对温度系数（Temperature Coefficient）：相对温度系数是指磁化强度随温度变化的相对变化速率。

对于软磁铁氧体，相对温度系数是一个重要的参数，因为它决定了材料在不同温度下的导磁性能。

6. 饱和磁化强度温度系数（Curie Temperature）：饱和磁化强度温度系数是指材料的饱和磁化强度随温度变化的相对变化速率。

软磁铁氧体材料的饱和磁化强度温度系数决定了它们在高温环境下的磁性能。

7. 抗剪强度和硬度（Shear Strength and Hardness）：抗剪强度是指材料抵抗在剪切力作用下发生破坏的能力。

软磁铁氧体材料通常具有较低的抗剪强度，易于切削加工和成型。

硬度是指材料的抗压硬度，在软磁铁氧体中较低。

8. 界面雷射反射率（Interface Laser Reflectivity）：界面雷射反射率是指在材料与其他介质或结构之间的界面上，对于入射的激光束的反射光的反射率。

界面雷射反射率是一个重要的参数，用于衡量材料在光电器件中的透光性能。

锰锌软磁铁氧体磁芯参数-应用于变压器

初始磁导率µi
4
6000 5000 4000 3000
磁芯损耗 Pc（ kw/m）
3
10
50
0k
Hz
10
3
Hz 0k 30 Hz 0k 20 Hz 0k 10
10
2
2000 1000 0 0 40 80 120 160 200 240 温度T（℃）
10
1
25
kH
z
50
kH
z
60 C 100 C 10
