电气基础知识试题及答案

姓名：部门：考试日期：分数：

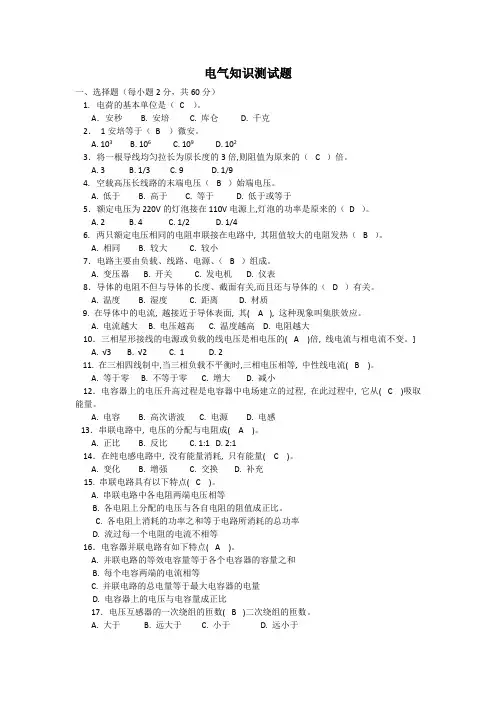

电气知识试题

一：填空题（每空1分；共30分）

1.刀开关用在不频繁接通和分断的电路中，也用于（隔离电路）和（电源）（又称为隔离开关）

2：组合开关是一种刀开关，刀片可转动，由装在同一轴上的单个或多个（单极旋转开关）叠装组成。转动手柄，可使（动触片）与（静触片）接通与断开

3：熔断器是最常用的（短路）保护电器。熔体由电阻率较高而熔点较低的合金制成，正常工作时（熔体）不熔断，短路时熔体立即熔断，及时切断（电源）。

4：按钮，旋钮的作用是发出（操作信号）、（接通）和（断开）电流较小的控制电路，以控制电流较大的电动机运行。

5接触器是一种依靠（电磁力）作用使触点（闭合）或（分离）的自动电器。它的作用是用于（接通）和（断开）电动机或其它用电设备电路。

6：热继电器通常用来实现（过载保护）。当电动机负载过大，电压过低或一相断路时，电流增大，超过额定电流，熔断器不一定熔断，但时间长了影响寿命。

7:热继电器的工作原理是利用膨胀系数不同的（双金属片）遇热后弯曲变形，去（推动）触点，（断开）电动机控制电路。

8：行程开关是对生产机械的某一运动部件的（行程）或（位置）变化进行控制的电器元件。9：时间继电器是按所整定的（时间间隔）的长短来（切换）电路的自动电器，是从得到（输入信号）线圈通电或断电起，经过一段时间（延时）后才动作的继电器。

10：电气控制线路是由各种有触点的（接触器）、（继电器）、（按钮）、（行程开关）等按不同连接方式组合而成的。

二:问答题（共40分）

1:常用的低压电器有哪些？（共10分，需描述10种以上）

1：热继电器2:接触器3：行程开关4：时间继电器5:急停按钮

6: 断路器7：开关电源8：滤波器9：步进驱动器10:伺服驱动器

2:请简单绘制出通低压控制高压运行的电路图（共15分）

+24V

-24V

V KA1

L N

3：请绘制出启动，保持，停止控制电路（共15分）

三：问答题（第1题20分；第2题10分，共30分）

1：请绘制出按钮控制正反转的主电路及控制电路。（共20分，要求互锁）

答：

2：请描述出按钮控制正反转的工作原理（共10分）
