光刻厂原理光刻是一种半导体制造过程中非常关键的技术，其原理是利用光的干涉和衍射现象，在光敏剂上形成所需图案，以进行微细电子器件的制造。
本文将详细介绍光刻厂的原理及其在半导体制造中的应用。
一、光刻厂的原理光刻厂主要利用光刻技术对半导体材料进行精细加工。
其原理可以概括为以下几个步骤：1. 掩膜制备：首先，需要制备一个掩膜，其中包含了所需图案的信息。
掩膜通常由光刻胶制成，通过将掩膜与光刻胶置于一起曝光，可以将图案的信息传递到光刻胶上。
2. 光刻胶涂覆：将光刻胶涂覆在待加工的半导体表面上，形成一层均匀的光刻胶薄膜。
涂覆过程需要控制涂覆速度和厚度，以确保光刻胶的质量。
3. 曝光：将掩膜与光刻胶一起置于光刻机中，利用光的干涉和衍射原理，通过照射光源将图案信息转移到光刻胶上。
曝光过程需要控制光源的波长、强度和曝光时间等参数，以确保图案的精确传递。
4. 显影：经过曝光后，光刻胶中的暴露部分会发生化学反应，形成可溶于显影液的物质。
通过将光刻胶浸泡在显影液中，暴露部分的光刻胶会被溶解，从而形成待加工区域。
5. 蚀刻：在显影完成后，可以使用蚀刻技术将暴露出的待加工区域进行物理或化学刻蚀。
蚀刻可以去除暴露部分的半导体材料，从而形成所需的图案。
6. 清洗：在蚀刻完成后，需要对光刻胶和显影液进行清洗，以确保表面干净无尘，准备进行下一步的工艺步骤。
二、光刻厂在半导体制造中的应用光刻技术在半导体制造中起到了至关重要的作用，广泛应用于集成电路、平板显示、光电子器件等领域。
它主要用于以下几个方面：1. 制造集成电路：光刻技术被广泛应用于制造集成电路的过程中。
通过精确的光刻步骤，可以在半导体材料上形成微小的电路图案，实现电子元件的互连和功能实现。
2. 制造平板显示器：光刻技术也被应用于平板显示器的制造过程中。
通过光刻技术，可以在平板显示器的基板上形成微小的液晶单元，实现图像的显示和控制。
3. 制造光电子器件：光刻技术还被用于制造光电子器件，如激光器、光纤等。
光刻的工作原理
光刻的工作原理光刻技术是一种用于制造集成电路的重要工艺，其工作原理是利用光的作用将图案投射到硅片上，形成微小的电路结构。
本文将从光刻的原理、设备和应用等方面进行详细介绍。
一、光刻的原理光刻技术是利用光的干涉、衍射和透射等特性实现的。
首先，需要将待制作的电路图案转化为光学遮罩，通常使用光刻胶涂覆在硅片上，然后通过光刻机将光学遮罩上的图案投射到光刻胶上。
光刻胶在光的照射下会发生化学反应，形成光刻胶图案。
接下来，通过将光刻胶暴露在特定的化学溶液中，去除未曝光的光刻胶，得到所需的光刻胶图案。
最后，通过将硅片进行化学腐蚀或沉积等工艺步骤，形成微小的电路结构。
二、光刻的设备光刻机是光刻技术中最关键的设备之一。
光刻机主要由光源、光学系统、对准系统和运动控制系统等部分组成。
光源是产生紫外光的装置，通常使用汞灯或氙灯等。
光学系统由透镜、反射镜和光刻胶图案的投射系统等组成，用于将光学遮罩上的图案投射到光刻胶上。
对准系统是用于确保光刻胶图案和硅片之间的对准精度，通常采用显微镜和自动对准算法等。
运动控制系统是用于控制硅片在光刻机中的移动和旋转等。
三、光刻的应用光刻技术在集成电路制造中有着广泛的应用。
首先，光刻技术是制造集成电路中最关键的工艺之一，可以实现微米甚至纳米级别的电路结构。
其次，光刻技术还可以制作光学元件，如光纤、激光器等。
此外，光刻技术还被应用于平面显示器、传感器、光学存储器等领域。
四、光刻技术的发展趋势随着集成电路制造工艺的不断发展，光刻技术也在不断进步和改进。
首先，光刻机的分辨率越来越高，可以实现更小尺寸的电路结构。
其次，光刻胶的性能也在不断提高，可以实现更高的对比度和较低的残留污染。
此外，光刻技术还在朝着多层光刻、次波长光刻和非接触式光刻等方向发展。
光刻技术是一种利用光的特性制造微小电路结构的重要工艺。
光刻技术的原理是利用光的干涉、衍射和透射等特性实现的，通过光刻机将光学遮罩上的图案投射到光刻胶上，最终形成所需的电路结构。
光刻机的工作原理解析

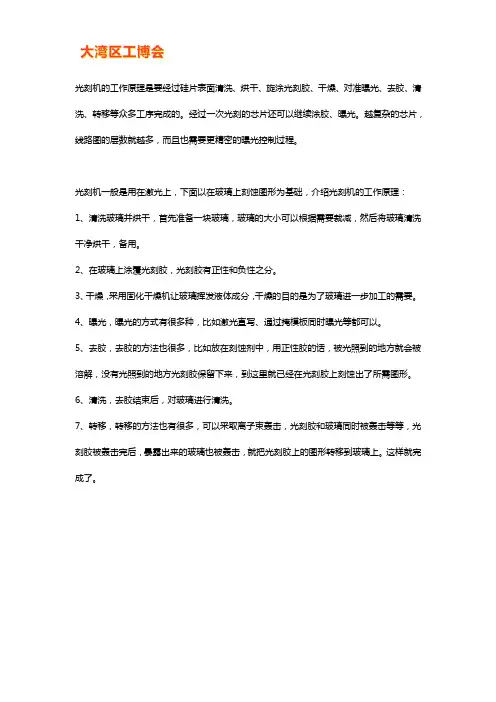

光刻机的工作原理是要经过硅片表面清洗、烘干、旋涂光刻胶、干燥、对准曝光、去胶、清洗、转移等众多工序完成的。
经过一次光刻的芯片还可以继续涂胶、曝光。
越复杂的芯片，线路图的层数就越多，而且也需要更精密的曝光控制过程。
光刻机一般是用在激光上，下面以在玻璃上刻蚀图形为基础，介绍光刻机的工作原理：1、清洗玻璃并烘干，首先准备一块玻璃，玻璃的大小可以根据需要裁减，然后将玻璃清洗干净烘干，备用。
2、在玻璃上涂覆光刻胶，光刻胶有正性和负性之分。
3、干燥，采用固化干燥机让玻璃挥发液体成分，干燥的目的是为了玻璃进一步加工的需要。
4、曝光，曝光的方式有很多种，比如激光直写、通过掩模板同时曝光等都可以。
5、去胶，去胶的方法也很多，比如放在刻蚀剂中，用正性胶的话，被光照到的地方就会被溶解，没有光照到的地方光刻胶保留下来，到这里就已经在光刻胶上刻蚀出了所需图形。
6、清洗，去胶结束后，对玻璃进行清洗。
7、转移，转移的方法也有很多，可以采取离子束轰击，光刻胶和玻璃同时被轰击等等，光刻胶被轰击完后，暴露出来的玻璃也被轰击，就把光刻胶上的图形转移到玻璃上。
这样就完成了。
光刻加工的原理
光刻加工的原理光刻加工是一种常见的半导体制造工艺，用于制作微电子器件的图案。
它的原理是利用光敏材料对光的敏感性，通过光照、显影等步骤将期望的图案转移到硅片表面，进而形成电路结构。
光刻加工的步骤分为曝光、显影和清洗三个阶段。
首先，光刻胶涂覆在硅片表面，形成一层均匀的薄膜。
然后，将硅片放在光刻机中，使用曝光光源照射光刻胶。
光源经过掩膜上的图案透过透镜聚焦到光刻胶表面，使得胶层在曝光区域发生化学反应。
曝光后，光刻胶的化学性质发生变化，使得曝光区域的光刻胶能被显影液溶解，而未经曝光区域的光刻胶保持不变。
接下来是显影步骤。
将硅片浸入显影液中，显影液溶解未曝光区域的光刻胶，使得未曝光区域的光刻胶被去除，而曝光区域的光刻胶保留下来。
通过显影，光刻胶上的图案被转移到硅片表面。
最后是清洗步骤。
在显影后，需要对硅片进行清洗，去除残留的光刻胶和显影液。
清洗的目的是确保在后续工艺步骤中，硅片表面的图案能够得到保护和保持。
光刻加工的原理与光敏材料的特性密切相关。
光刻胶是光刻加工中重要的材料，它具有光敏性，即在光照下会发生化学或物理变化。
常用的光刻胶有正胶和负胶两种。
正胶在曝光后，被光照的区域会发生化学反应，变得更容易溶解。
而负胶则是在曝光后，被光照的区域发生化学反应，变得更难溶解。
通过选择合适的光刻胶，可以实现不同的图案转移效果。
光刻加工的原理还涉及到光源的选择和曝光机的控制。
光源的选择要考虑光的波长、功率等参数，以及光刻胶的特性，以获得理想的曝光效果。
曝光机的控制也十分重要，它需要精确控制曝光的时间和强度，以确保图案的精细度和一致性。
总结一下，光刻加工是一种利用光敏材料对光的敏感性，通过光照、显影等步骤将期望的图案转移到硅片表面的制造工艺。
它的原理涉及到光刻胶的光敏性质，光源的选择和曝光机的控制。
光刻加工在微电子器件制造中起到重要的作用，为我们日常使用的各种电子产品提供了可靠的基础。
简述光刻的原理和应用

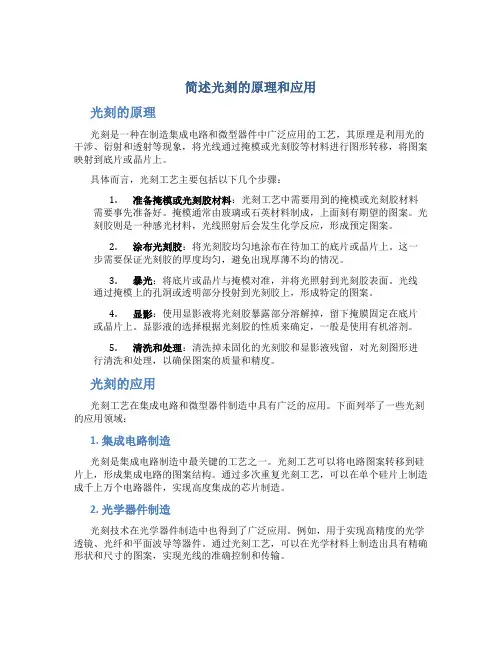

简述光刻的原理和应用光刻的原理光刻是一种在制造集成电路和微型器件中广泛应用的工艺，其原理是利用光的干涉、衍射和透射等现象，将光线通过掩模或光刻胶等材料进行图形转移，将图案映射到底片或晶片上。
具体而言，光刻工艺主要包括以下几个步骤：1.准备掩模或光刻胶材料：光刻工艺中需要用到的掩模或光刻胶材料需要事先准备好。
掩模通常由玻璃或石英材料制成，上面刻有期望的图案。
光刻胶则是一种感光材料，光线照射后会发生化学反应，形成预定图案。
2.涂布光刻胶：将光刻胶均匀地涂布在待加工的底片或晶片上。
这一步需要保证光刻胶的厚度均匀，避免出现厚薄不均的情况。
3.暴光：将底片或晶片与掩模对准，并将光照射到光刻胶表面。
光线通过掩模上的孔洞或透明部分投射到光刻胶上，形成特定的图案。
4.显影：使用显影液将光刻胶暴露部分溶解掉，留下掩膜固定在底片或晶片上。
显影液的选择根据光刻胶的性质来确定，一般是使用有机溶剂。
5.清洗和处理：清洗掉未固化的光刻胶和显影液残留，对光刻图形进行清洗和处理，以确保图案的质量和精度。
光刻的应用光刻工艺在集成电路和微型器件制造中具有广泛的应用。
下面列举了一些光刻的应用领域：1. 集成电路制造光刻是集成电路制造中最关键的工艺之一。
光刻工艺可以将电路图案转移到硅片上，形成集成电路的图案结构。
通过多次重复光刻工艺，可以在单个硅片上制造成千上万个电路器件，实现高度集成的芯片制造。
2. 光学器件制造光刻技术在光学器件制造中也得到了广泛应用。
例如，用于实现高精度的光学透镜、光纤和平面波导等器件。
通过光刻工艺，可以在光学材料上制造出具有精确形状和尺寸的图案，实现光线的准确控制和传输。
3. 液晶显示器制造在液晶显示器的制造中，光刻工艺被用于制作液晶显示器的控制电路和图案结构。
通过光刻工艺，可以在基板上制作出非常细小的图案，实现液晶显示器的高分辨率和高亮度。
4. 生物芯片制造光刻工艺也在生物芯片制造中得到广泛应用。
生物芯片是一种集成了微流控、光学检测等功能的微小芯片，用于生物样品的分析和检测。
光刻的原理

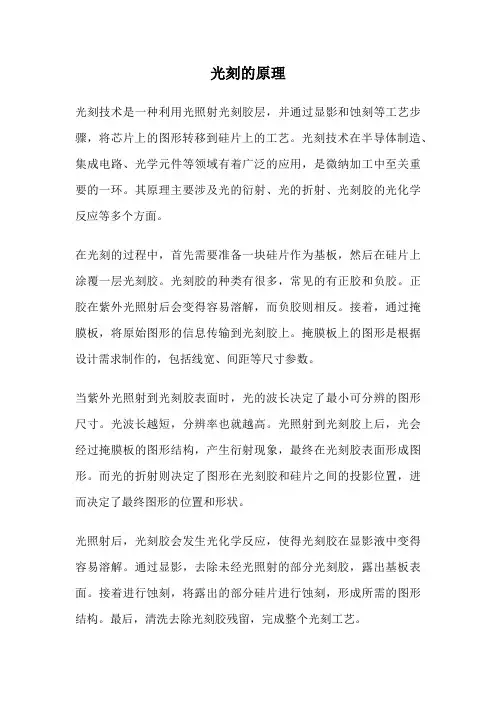

光刻的原理光刻技术是一种利用光照射光刻胶层，并通过显影和蚀刻等工艺步骤，将芯片上的图形转移到硅片上的工艺。
光刻技术在半导体制造、集成电路、光学元件等领域有着广泛的应用，是微纳加工中至关重要的一环。
其原理主要涉及光的衍射、光的折射、光刻胶的光化学反应等多个方面。
在光刻的过程中，首先需要准备一块硅片作为基板，然后在硅片上涂覆一层光刻胶。
光刻胶的种类有很多，常见的有正胶和负胶。
正胶在紫外光照射后会变得容易溶解，而负胶则相反。
接着，通过掩膜板，将原始图形的信息传输到光刻胶上。
掩膜板上的图形是根据设计需求制作的，包括线宽、间距等尺寸参数。
当紫外光照射到光刻胶表面时，光的波长决定了最小可分辨的图形尺寸。
光波长越短，分辨率也就越高。
光照射到光刻胶上后，光会经过掩膜板的图形结构，产生衍射现象，最终在光刻胶表面形成图形。
而光的折射则决定了图形在光刻胶和硅片之间的投影位置，进而决定了最终图形的位置和形状。
光照射后，光刻胶会发生光化学反应，使得光刻胶在显影液中变得容易溶解。
通过显影，去除未经光照射的部分光刻胶，露出基板表面。
接着进行蚀刻，将露出的部分硅片进行蚀刻，形成所需的图形结构。
最后，清洗去除光刻胶残留，完成整个光刻工艺。
光刻技术的原理看似简单，实际操作却十分复杂。
光刻胶的选择、光源的参数、掩膜板的制作等都会影响最终的光刻效果。
而随着微纳加工技术的不断发展，光刻技术也在不断演进，越来越高的分辨率要求和更加复杂的图形结构，都对光刻技术提出了更高的要求。
总的来说，光刻技术作为微纳加工中的一项重要工艺，其原理虽然复杂，但却是实现微纳米级图形的关键。
通过精密的光学系统、优质的光刻胶和精准的掩膜板制作，光刻技术能够实现微米甚至纳米级的图形制作，为现代微电子学和光电子学的发展提供了强大的支持。
随着科技的不断进步，光刻技术也将不断完善和发展，为微纳加工领域的研究和应用带来更多的可能性。
光刻技术原理全解
光刻技术原理全解光刻技术是一种半导体微制造过程中常用的关键工艺，用于将电子芯片设计布图中的图形精确地转移到硅片上。
在整个光刻过程中，主要包括掩膜制备、曝光、显影和清洗等步骤。
下面将从这几个方面详细解释光刻技术的原理。
首先是掩膜制备。
掩膜是光刻过程中负责传递芯片图形的关键部件。
在掩膜制备过程中，需要将芯片设计布图反相（即将原始图形转换为透明背景，而将原始图形部分改为不透明），然后使用光刻胶覆盖在掩膜上。
这样，在后续的光刻过程中，光刻胶上的图形模式可以通过透过的方式转移到硅片上。
然后是曝光过程。
曝光是光刻技术中最关键的步骤之一、在曝光过程中，掩膜和硅片之间被放置一张玻璃板。
光源通过掩膜上设计好的图形部分照射到掩膜后的光刻胶上，胶层会对光线产生化学反应。
通常情况下，有两种主要的曝光方式：接触式曝光和非接触式曝光。
接触式曝光指的是光源直接接触掩模进行曝光，而非接触式曝光则是利用投射光学系统将掩模上的图形投射到硅片上进行曝光。
接下来是显影过程。
显影是将已曝光的光刻胶进行腐蚀或溶解，从而形成所需图形的过程。
通常采用酸性或碱性显影液进行显影。
曝光时，光刻胶上暴露的区域（被光照到的区域）会发生化学反应，使显影液可以更容易地将这些区域溶解掉，而未暴露区域则相对不变。
通过这种化学反应，设计的图形将被准确地转移到硅片上。
最后是清洗过程。
清洗是为了去除显影过程中残留在硅片表面上的光刻胶和显影剂。
清洗过程通常采用化学液体或溶剂进行，这些液体可以溶解光刻胶和显影剂，并保证硅片表面清洁。
清洗后，硅片上就得到了透明的图形，可以继续后续的工艺步骤。
总之，光刻技术的原理是通过掩膜制备、曝光、显影和清洗等步骤，将芯片设计布图中的图形精确转移到硅片上。
这一技术使得芯片制造具有更高的精确度和可重复性，为半导体产业的发展提供了重要的支持。
光刻的原理与应用
光刻的原理与应用1. 引言光刻技术是一种在微电子制造过程中常用的工艺，它能够将微米甚至纳米级别的图案转移到硅片等半导体材料上，从而实现集成电路的制造。
本文将介绍光刻的原理以及其在半导体制造中的应用。
2. 光刻的原理光刻是利用光敏材料对紫外光进行曝光，并通过化学反应来实现图案转移的过程。
其主要原理可以分为以下几个步骤：1.底层材料准备：在光刻过程开始之前，需要将硅片等底层材料进行一系列的清洗和处理，以保证其表面的平整度和纯净度。
2.涂覆光刻胶：将光刻胶涂覆在底层材料上，形成一层均匀的光刻胶薄膜。
这一步骤能够提供后续光刻图案的基础。
3.光刻胶预烘烤：对涂覆在底层材料上的光刻胶进行预烘烤，以去除其中的挥发物，并提高其附着力和光学性能。
4.光刻胶曝光：通过掩膜对光刻胶进行曝光，将所需的图案转移到光刻胶上。
在曝光过程中，使用特定的曝光光源，通常为紫外光。
5.光刻胶显影：对光刻胶进行显影，即将未曝光和曝光后的部分区分开。
显影过程中使用显影液，其能够溶解未曝光的光刻胶，从而实现图案的转移。
6.光刻胶烘烤：将显影后的光刻胶进行烘烤，以去除残留的溶剂。
这一步骤能够提高光刻胶的硬度并提供较好的保护。
7.图案转移：通过化学腐蚀或蚀刻等方法，将图案转移到底层材料上。
这一步骤需要使用特定的蚀刻液和设备来精确控制腐蚀的深度和位置。
3. 光刻的应用光刻技术在半导体制造中有着广泛的应用。
以下列举了几个光刻的主要应用领域：•集成电路制造：光刻技术是集成电路制造中不可或缺的一环，用于制造芯片上的导线、晶体管等微米级结构，以实现电路的功能。
•显示器件制造：液晶显示器、有机发光二极管（OLED）等显示器件的制造过程中也需要使用光刻技术，以实现图案的转移和精确位置的控制。
•传感器制造：各种类型的传感器，如光电传感器、压力传感器等，其制造过程中也需要运用光刻技术，以实现微米级图案的制作。
•太阳能电池制造：太阳能电池的制造过程中，光刻技术被用于制造掺杂层、金属电极等微米级结构，以提高光电转化效率。
光刻技术原理全解
光刻技术原理全解光刻技术是一种微电子制造中非常重要的技术方法，常用于半导体器件制造过程中。
它通过使用光刻胶光刻胶（photoresist）和光源光源（light source）制作芯片上各种测量、定义和纳米加工细节的光刻工艺步骤，实现高精度的微纳米尺寸特征的制作。
下面将为您介绍光刻技术的原理。
光刻技术的原理基于光的光的干涉和衍射原理。
首先，需要一个光源，通常使用的是紫外线（UV）光源，因为紫外线具有高能量和短波长，对于制作微小特征具有优势。
光源产生的UV光通过光学系统会聚到准直镜上，进一步聚焦到光刻胶表面。
光刻胶是光刻技术中非常关键的材料。
它是一种光敏树脂，通过特殊的化学处理使其对紫外线光有响应。
在曝光过程中，光刻胶对紫外线光会产生化学反应，发生聚合或降解的变化，被曝光的区域与未曝光区域的物性发生差异，从而形成图案。
在光刻胶的表面上，需要使用掩膜（mask）制作出期望的图案。
掩膜是一个类似于胶片的透明基片，其上涂有几层不同材料构成的图案。
掩膜上的不透明部分会阻挡光的透过，形成尺寸精确的光刻图案。
掩膜的图案是根据芯片设计师所需的结构进行设计和制作的。
当光刻胶在光源的照射下进行曝光时，通过光学系统重新聚焦到光刻胶表面，被曝光的区域会发生化学反应，使光刻胶发生改变。
在光刻胶材料中有两类最常用的光刻胶，一种是正相光刻胶（positive photoresist），另一种是负相光刻胶（negative photoresist）。
正相光刻胶在紫外线照射下，被照射的区域聚合形成硬化的物质，而负相光刻胶则是被照射区域发生降解，形成溶解物。
曝光之后，还需要进行显影（develop）的工艺步骤。
显影是使光刻胶发生物理或化学变化，从而去除未曝光或曝光后不需要的材料的过程。
对于正相光刻胶，未曝光区域显影后会被去除，而曝光区域则会保留下来。
对于负相光刻胶，则是未曝光区域保留，而曝光区域被去除。
经过显影之后，我们得到了期望的图案，其中未被照射的区域通过显影工艺去除的，形成了芯片上的光刻图案。
光刻的原理
光刻的原理
光刻是一种将图案转移到光刻胶上的工艺，是微电子制造中最重要的工艺之一。
它的原理是利用紫外光在光刻胶上形成化学反应，从而形成所需的图案。
下面将详细介绍光刻的原理。
光刻的原理主要分为三个步骤：曝光、显影和退火。
首先，在曝光的过程中，将待加工的芯片或晶圆放置在光刻机上，通过光刻胶层让光线照射到芯片表面。
其中，胶层的光敏化过程是利用光刻胶中的光敏剂吸收光子来完成的，这些光子会激发光敏剂中的化学反应，使光刻胶产生化学性变化。
而这种化学性变化会使得胶层变得更加耐蚀和硬化。
接下来是显影步骤，将光刻胶进行显影处理，以便刻蚀出图案。
在这个过程中，光刻胶被暴露在显影液中，显影液会溶解掉没有暴露在光线之下的胶层。
这个过程中的化学反应，使得光线照射的区域和显影液接触的区域产生了不同的化学性变化。
最后是退火步骤，这个过程是通过高温处理来提高芯片或晶圆的结构稳定性。
这个步骤能够使得芯片的线路更加牢固和稳定，从而提高芯片的性能和可靠性。
总之，光刻是一种非常关键的微电子制造工艺，它的原理是通过曝光、显影和退火三个步骤来实现芯片制造中的图案转移。
在整个过程中，光刻胶的光敏化、显影液的化学反应和高温处理都是非常重要的步骤，它们可以使得芯片的制造更加精确、高效和可靠。
- 1 -。
光刻技术的原理与发展
光刻技术的原理与发展光刻技术的基本原理光刻技术是半导体制造中的一项关键技术，它用于在硅片上形成微小的设备结构。
这项技术主要包括所谓的「光刻」过程，这是一个将图形（如晶体管和连线）准确传输到硅片上的过程。
光刻技术包括核心步骤：涂覆光阻、软烘干、对准和曝光、显影、硬烘干以及刻蚀等。
其中，光阻是一种光敏材料，能够在光的照射下发生化学变化。
根据这种光敏反应，我们可以用光刻技术在硅片上形成微小结构。
这种技术将电路图案转移到半导体晶体管的过程中起着关键的角色。
它的操作原理涵盖了若干个步骤。
首先是准备工作，要将硅片清洗干净，并且在硅片上旋涂一层光敏胶。
然后就是光刻机中的照射过程了。
光刻机的主要部分是一个强大的紫外线光源、一个细微的图案罩板（也叫做掩模或者光罩）和一组精密的透镜。
首先，光源发出紫外光照射到光罩上。
光罩上有我们需要的电路图案，被阻挡的地方光无法通过，可以通过的则将光线投向下一步的透镜组。
透镜组将会把这些光线聚集起来，并精确地投影至先前涂上光敏胶的硅片上。
紫外光照射后，光敏胶会发生化学变化。
这些化学变化取决于光敏胶的类型，主要分为两种类型：正性光敏胶和负性光敏胶。
对于正性光敏胶，紫外光照射的部分会变得更薄，更容易溶解；而对于负性光敏胶，紫外光照射的部分会变得更厚且更难溶解。
此后，利用适当的溶剂，也就是显影液，将容易溶解的部分显影出来，再进行冲洗和干燥操作。
准备工作：首先清洗硅片，以去除其表面的灰尘和污渍；然后将硅片放入烘箱中，通过升高温度来移除残留的水分；最后，在硅片表面涂上一层光敏胶。
这层光敏胶的厚度（一般为数微米至数百微米）将影响接下来的刻蚀深度和图案的细度。
涂胶的过程通过旋涂机进行，通常选择的转速为1000-5000转/分钟。
预烘：将涂有光敏胶的硅片放在热板上进行预烘，以使光敏胶固化并均匀地粘附在硅片上。
预烘温度通常在90-100摄氏度之间，这会影响到光敏胶的硬度和光刻的精度。
曝光：此环节是光刻的关键过程。
光刻的原理
光刻的原理光刻技术是一种重要的微电子制造工艺，广泛应用于芯片、集成电路、液晶显示器等微电子领域。
其原理是利用光的干涉、衍射和化学反应等作用，将芯片设计图案转移到光刻胶上，然后通过化学腐蚀和蚀刻等步骤，将芯片上的电路图案形成。
光刻技术的核心是光刻胶，它是一种特殊的化学物质，具有光敏性质。
当光照射到光刻胶上时，它会发生化学反应，使得光刻胶的物理性质发生变化，形成可控的图案。
因此，光刻技术的工艺流程通常包括以下几个步骤：1.基片清洗：将芯片基片进行清洗，去除表面的杂质和污染物，以便后续工艺的进行。
2.涂覆光刻胶：将光刻胶沉积在基片上，并利用旋涂机将光刻胶均匀地涂布在基片表面上，形成一层薄膜。
3.预烘烤：将光刻胶暴露在高温下，使其变得更加坚硬和稳定，以便进行后续的光刻。
4.曝光：将芯片设计图案照射在光刻胶表面上，利用光刻机器对光进行精确的控制和调节，形成可控的图案。
5.显影：将光刻胶进行显影处理，去除不需要的部分，以便后续的化学腐蚀和蚀刻。
6.腐蚀和蚀刻：根据芯片设计图案的要求，进行化学腐蚀和蚀刻处理，将芯片上的电路形成。
光刻技术的精度和稳定性是微电子制造的关键因素之一。
在光刻胶的制备和光刻机器的调节上，需要精细的控制和调整，以保证芯片上的电路图案精度和一致性。
此外，光刻技术还需要考虑光源的波长和光强度、光刻胶的选择和配方、显影液的选择和浓度等因素，以实现最佳的光刻效果。
随着微电子制造技术的不断发展和进步，光刻技术也在不断地演变和改进。
例如，使用更高分辨率的光刻机器和更先进的光刻胶，能够实现更小尺寸和更高精度的芯片设计图案。
同时，利用多重曝光、多层光刻等技术，也能够实现更加复杂和精细的芯片电路图案。
光刻技术是微电子制造的重要工艺之一，其原理和流程十分复杂和精细。
只有通过精细的控制和调节，才能够实现高精度和高稳定性的芯片设计图案。
随着技术的不断发展和进步，相信光刻技术将会越来越成熟和完善，为微电子制造带来更多的发展机遇。
简述光刻的原理及应用方法
简述光刻的原理及应用方法1. 光刻的原理光刻是一种微影技术，通过光、影、化学反应的相互作用，在光敏材料上形成精细的图案。
其原理主要包括以下几个步骤：1.掩膜制备：首先，根据设计要求，制备一个光学透明的模板，即掩膜。
掩膜上的图案将会被复制到光敏材料上。
2.底材涂覆：在需要进行图案复制的底材表面涂覆一层光敏材料。
这层材料将承载掩膜上的图案。
3.掩膜对位：将掩膜放置在光敏材料表面，并通过对位仪器对其进行调整，使得掩膜上的图案与底材上的期望位置对齐。
4.曝光：通过将掩膜暴露在特定波长的光源下，光经过掩膜的透光部分，形成投影在光敏材料上的图案。
掩膜上的透光区域对应于光敏材料上所需形成的图案。
5.显影：将光敏材料浸入显影液中，在显影液的作用下，未曝光的光敏材料将被去除，而曝光的部分将保留下来。
显影过程中，光敏材料会发生化学反应，使得图案得以呈现。
6.清洗：清洗光刻后的光敏材料，去除显影液残留的部分，保证光刻图案表面的纯净度。
2. 光刻的应用方法光刻技术在半导体制造、光学器件制造、微电子器件制造等领域有着广泛的应用，下面列举几种常见的应用方法：•半导体制造：光刻技术在半导体工艺中起到了关键的作用。
通过光学镜头将掩膜上的图案投影到硅片上，形成各种微小结构，如晶体管和电容器等，从而实现集成电路中的电子元器件的制造。
•平板显示制造：光刻技术在平板显示器制造中也扮演重要的角色。
通过光刻技术，可以在液晶面板上形成微小的像素点，从而实现高分辨率的显示效果。
常见的液晶电视、手机屏幕等产品都离不开光刻技术的应用。
•微电子器件制造：光刻技术被广泛应用于微电子器件的制造过程中。
例如，制备微处理器、传感器和MEMS（微机电系统）等微电子器件，都需要使用光刻技术来定义器件的结构和形状。
•光学器件制造：光学器件是利用光的性质进行信息处理和传输的重要组成部分。
光刻技术在光学器件的制造中起到了至关重要的作用。
例如，光刻技术可以制备光纤、光波导器件、光栅和透镜等光学器件。
光刻机的工作原理及技术特点
光刻机的工作原理及技术特点光刻机是一种重要的半导体制造工具，广泛应用于微电子产业。
它是通过采用光学投影技术将图形投射到感光剂上，然后完成芯片的制作。
本文将详细介绍光刻机的工作原理及其技术特点。
一、光刻机的工作原理光刻机的工作原理主要包括掩膜制作、照射光源、光学系统、曝光模式选择和投影成像等关键步骤。
1. 掩膜制作：首先，需要制作掩膜，即将芯片设计图案转化为物理形式。
掩膜通常由光刻胶浮雕于透明的基板上制成，然后通过化学或电子束等方式，对掩膜进行曝光和显影，形成所需的图案。
2. 照射光源：光刻机所使用的照射光源通常是紫外线（UV）或深紫外线（DUV），因为这些波长的光能提供高分辨率和较小的特征尺寸。
3. 光学系统：光学系统负责将掩膜上图案的细节放大并投射到感光剂表面。
该系统包含透镜和反射镜等元件，通过控制这些元件的光路和光学参数，可以实现图案的精确投影。
4. 曝光模式选择：光刻机通常有两种曝光模式可供选择，即点状曝光和连续曝光。
点状曝光模式适用于复杂的图案，而连续曝光模式适用于一些简单的图案。
5. 投影成像：一旦掩膜图案被投影到感光剂上，感光剂就会发生化学反应，使图案得以固定。
然后，通过显影和其他一系列工艺步骤，最终形成了芯片上的电路图案。
二、光刻机的技术特点1. 分辨率高：随着半导体技术的不断发展，芯片上的电路图案变得越来越小，因此光刻机需要具备高分辨率的能力。
现代光刻机的分辨率可以达到亚微米甚至纳米级别，能够满足微电子产业对高分辨率的需求。
2. 生产效率高：光刻机的生产效率直接关系到芯片的制造成本和生产能力。
为了提升生产效率，现代光刻机集成了自动对准、自动曝光、多通道照射等技术，能够在较短的时间内完成大量的曝光工作。
3. 稳定性和可靠性强：光刻机在长时间运行过程中需要保持高度的稳定性和可靠性，以确保芯片的质量和一致性。
因此，现代光刻机采用了精密的光机电一体化设计，配备先进的控制系统，能够实时监测和修正系统参数，确保曝光质量和稳定性。
光刻加工的原理和工艺过程
光刻加工的原理和工艺过程光刻加工是一种微纳加工技术，用于生产集成电路、光学元件、微电子器件等微纳米结构。
其原理和工艺过程主要包括掩膜制备、曝光、显影以及后续的腐蚀、镀膜等。
光刻加工的原理主要基于光敏剂的特性，光敏剂具有光化学反应的特性，可以在光照作用下发生化学变化。
在光敏剂上覆盖一层感光胶，并在其上放置掩膜(模板)，然后通过曝光的方式，将光线通过掩膜模板的透明区域传递到感光胶上。
透明区域的光可以穿透到感光胶的底层，而掩膜模板中的阻隔层会阻挡光线。
光线通过掩膜的正透射和反射进入感光胶后，光敏剂分子会发生化学反应，形成一个曝光图案。
工艺过程的第一步是掩膜的制备。
掩膜是一种镀有金属或者其他材料的玻璃板，经过光刻胶的显影和腐蚀等一系列处理，将目标物的图形提取出来形成掩膜。
第二步是曝光。
曝光是通过光掩模机来实现的，其中光掩模机由光源、透镜、运动控制系统和辐照系统等组成。
在曝光过程中，掩膜与感光胶的组合被置于一个特定的光源下，通过透镜将模板上的图案投射到感光胶上。
图案被曝光在感光胶的表面，从而实现光敏剂的化学变化。
第三步是显影。
显影是将已经曝光的感光胶放入显影液中，暴露在显影液中的曝光图案会发生化学变化。
其中，显影液是一种碱性溶液，它能够溶解并去除未曝光的感光胶，而已经曝光的感光胶则不会被溶解。
通过显影的过程，将未曝光部分的感光胶去除，暴露出底层的衬底或其他物质，形成所需的图案。
后续的工艺过程包括腐蚀和金属镀膜等。
腐蚀是通过腐蚀液将曝光后暴露的底层或其他物质进行腐蚀，从而形成所需的微纳米结构。
镀膜是将镀膜材料通过化学反应沉积在腐蚀后的表面上，以增加器件的导电性、光学性能或保护底层材料。
总结来说，光刻加工的原理是利用光敏剂在光照作用下发生化学变化的特性，通过掩膜的制备、曝光和显影等工艺过程，形成所需的图案。
工艺过程中还包括腐蚀和镀膜等后续处理，以实现微纳加工。
光刻加工广泛应用于微电子、光学器件和集成电路等领域，为微纳技术的发展提供了重要的工艺支持。
光刻机工作原理
光刻机工作原理
光刻机是一种用于在微电子器件的制造过程中进行光刻的设备。
其工作原理主要包括以下几个步骤：
1. 掩膜：首先，在光刻机的光刻模板上制作出一个具有所需图案的掩膜。
这个掩膜的图案就是要在硅片上进行光刻的结构。
2. 选片：从一个整个硅片上选取一片作为待光刻的目标。
3. 拍平：在光刻机上，将硅片放入拍平机械中，通过精密的加热和冷却过程，使硅片表面尽可能平整。
4. 对位：将制作好的掩膜放在硅片上，通过对位操作，确保掩膜上的图案与硅片上的目标区域重合。
5. 曝光：将经过对位的硅片和掩膜放入光刻机的曝光室里，在此过程中，通过紫外光源照射掩膜，将图案投射到硅片上。
6. 显影：将曝光后的硅片放入显影机中，使之浸入显影液中，将未固化的光刻胶部分溶解掉，只留下图案所需的部分。
7. 清洗：将显影后的硅片放入清洗机械中，使用溶剂去除显影液和残留的光刻胶。
8. 检查：对光刻后的硅片进行检查，确保图案的质量和精确性。
这些步骤通常会被反复执行多次，以逐步形成复杂的微电子结
构。
光刻机工作原理简单概括就是通过对位和曝光，将掩膜上的图案准确地投射到硅片上，从而实现微电子器件的制造。
光刻的原理
光刻的原理光刻技术作为集成电路制造中至关重要的一环，其原理和应用在现代科技领域有着广泛的应用。
通过光刻技术，可以将微细的图案转移到硅片或其他基片上，从而实现微电子器件的制造。
本文将从光刻的原理出发，介绍光刻技术的基本概念和应用。
光刻技术的基本原理是利用紫外光或其他可见光源照射在光刻胶上，通过光掩膜上的图案，将图案投影到硅片上。
在这个过程中，光刻胶会发生化学反应，形成光刻图形。
随后，通过化学腐蚀或蚀刻的方法，将图案转移到硅片上。
这样就完成了微细图案的制作。
在光刻技术中，最关键的部分是光刻机。
光刻机主要由光源、光学系统、掩膜、显影液等部件组成。
光源产生的光线经过光学系统聚焦后，通过掩膜上的图案投影到硅片表面，形成所需的光刻图案。
光刻胶的选择和显影液的使用也对最终的图案质量有着重要影响。
光刻技术在集成电路制造中有着广泛的应用。
在芯片制造过程中，光刻技术可以实现不同层次之间的图案转移，从而实现电路的连接和功能的实现。
除此之外，光刻技术还可以应用在传感器、光电子器件、MEMS等领域，为微纳加工提供了有效的工具。
随着科技的不断发展，光刻技术也在不断进步。
近年来，随着半导体工艺的不断微缩，对光刻技术的要求也越来越高。
例如，多重曝光、双重曝光、多层三维结构等新技术的引入，使得光刻技术在制程上更加复杂和精密。
总的来说，光刻技术作为集成电路制造中不可或缺的工艺环节，其原理和应用对现代科技发展起着重要的推动作用。
通过光刻技术，可以实现微细图案的制作，为微电子器件的制造提供了有效的工具。
随着科技的不断进步，相信光刻技术在未来会有更加广阔的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光 刻 工 艺
一、目的：
按照平面晶体管和集成电路的设计要求，在SiO 2或金属蒸发层上面刻蚀出与掩模板完全相对应的几何图形，以实现选择性扩散和金属膜布线的目的。
二、原理：
光刻是一种复印图象与化学腐蚀相结合的综合性技术，它先采用照像复印的方法，将光刻掩模板上的图形精确地复制在涂有光致抗蚀剂的SiO 2层或金属蒸发层上，在适当波长光的照射下，光致抗证剂发生变化，从而提高了强度，不溶于某些有机溶剂中，未受光照射的部分光致抗蚀剂不发生变化，很容易被某些有机溶剂溶解。
然后利用光致抗蚀剂的保护作用，对SiO 2层或金属蒸发层进行选择性化学腐蚀，从而在SiO 2层或金属层上得到与光刻掩模板相对应的图形。
（一）光刻原理图
（一）光刻胶的特性：
1．性能，光致抗蚀剂是一种对光敏感的高分子化合物。
当它受适当波长的光照射后就能吸收一定波长的光能量，使其发生交联、聚合或分解等光化学反应。
由原来的线状结构变成三维的网状结构，从而提高了抗蚀能力，不再溶于有机溶剂，也不再受一般腐蚀剂的腐蚀．
2．组成：以KPR 光刻胶为例：
感光剂－－聚乙烯醇肉桂酸酯。
溶 剂－－环己酮。
增感剂－－5·硝基苊，
3．配制过程：
将一定重量的感光剂溶解于环己酮里搅拌均匀，然后加入一定量的硝基苊,再继续揖拌均匀，静置于暗室中待用。
感光剂聚乙烯醇肉桂酸酯的感光波长为3800Å以内，加入5·硝基苊后感光波长范围发生了变化从2600—4700 Å。
（二）光刻设备及工具： 在SiO 2层上涂复光刻胶膜 将掩模板覆盖 在光刻胶膜上 在紫外灯下曝光
显影后经过腐蚀得到光刻窗口
1．曝光机－－光刻专用设备。
2．操作箱甩胶盘－－涂复光刻胶。
3．烘箱――烤硅片。
4．超级恒温水浴锅－－腐蚀SiO2片恒温用。
5．检查显为镜――检查SiO2片质量。
6．镊子――夹持SiO2片。
7．定时钟――定时。
8．培养皿及铝盒――装Si片用。
9．温度计――测量温度。
图（二）受光照时感光树脂分子结构的变化
三、光刻步骤及操作原理
1．涂胶：利用旋转法在SiO2片和金属蒸发层上，涂上一层粘附性好、厚度适当、均匀的光刻胶。
将清洁的SiO2片或金属蒸发片整齐的排列在甩胶盘的边缘上，然后用滴管滴上数滴光刻胶于片子上，利用转动时产生的离心力，将片子上多余的胶液甩掉，在光刻胶表面粘附能力和离心力的共同作用下形成厚度均匀的胶膜。
涂胶时间约为1分钟。
要求：厚度适当（观看胶膜条纹估计厚薄），胶膜层均匀，粘附良好，表面无颗粒无划痕。
图（三）光刻工艺流程示意图
2. 前烘：将硅片放入铅盒中，然后在红外灯下烘焙，促使胶膜内溶剂充分地挥发掉，使胶膜干燥，增加胶膜与SiO2或金属膜之间的粘附性和提高胶膜的耐磨性，不沾污掩模板，只有干燥的光刻胶才能充分进行光化学反应。
（1）前烘时间：约15′
（2）前烘温度：T＝80℃
3．曝光：接触式曝光法，在专用的光刻机上，它包括“定位”和“曝光”两部分。
预热紫外光灯（高压水银灯）使光源稳定—将光刻掩模板安装在支架上，使有图形的玻璃面向下—把涂有光刻胶的Si片放在可微调的工作台上胶面朝上—在显微镜下仔细调节微动装置，使掩模板上的图形与硅片相应的位置准确套合—顶紧Si片和掩模板—复查是否对准—曝光－－取下片子。
（1）曝光时间的选择：
a．光源强弱；b．光源与Si片距离远近；c．光刻胶性能；d．光刻图形尺寸大小。
一般情况下，先试曝光一片，显影后检查一下表面，看其图形是否清晰。
a，曝光不足：光刻胶反应不充分，显影时部分胶膜被溶解，显微镜下观察胶膜发黑。
b．曝光时间过长：使不感光部分的边缘微弱感光，产生“晕光”现象，边界模糊，出现皱纹。
曝光时间：约8″一25″
4．显影：将未感光部分的光刻胶溶除，以获得腐蚀时所需要的、有抗蚀剂保护的图形。
（1）将曝光后的片子依次放入两杯丁酮液中－－取出放入丙酮液中漂洗。
t：1～2′（大概）
（2）显影后的图形必须认真检查，保证光刻质量。
a．图形是否套刻准确；b．图形边缘是否整齐；c．是否有皱胶或胶膜发黑；d．有无浮胶；e．Si片表面胶膜有无划伤。
5，坚膜：显影时胶膜发生软化、膨胀，显影后必须进行坚固胶膜的工作，坚固后可以使胶膜与SiO2层或金属蒸发层之间粘贴的更牢，以增强胶膜本身的抗蚀能力。
红外灯烘箱内烘栲30′左右，T＝180℃
6．腐蚀：选用适当的腐蚀液，将无光刻胶复盖的氧化层或金属蒸发层腐蚀掉，而有光刻胶复盖的区域保存下来。
（1）腐蚀液的配方与配制：
a．配方：选用氢氟酸缓冲剂：
氢氟酸﹕氟化铵﹕去离子水＝3（ml）﹕6（g）﹕lO（ml）
氢氟艘－－腐蚀剂；氟化铵－－缓冲剂；去离子水—溶剂。
b．配制：先称出氟化铵的重量，溶于去离子水中，搅拌使其混合均匀。
（2）SiO2层的腐蚀时间和温度选择：
a．腐蚀温度：T＝30—40℃
b．腐蚀时间；约为30″—10′
讨论：
1．腐蚀时间的确定：首先观看SiO2层颜色，根据辨色法初步判断SiO2层
的厚度；然后放入腐蚀液中腐蚀，SiO2层在HF酸缓冲液中的腐蚀速度是1000Å／分,利用初步估计的SiO2层厚度与腐蚀速度之比确定腐蚀时间。
此方法误差较大,因为SiO2层的颜色随其厚度的增加而呈周期性的变化，对应同一颜色可能有几种厚度。
2腐蚀时间的长短是根据：a．腐蚀速度；腐蚀速度与氧化层生长的方法有关，依干氧法、湿氧法、低温沉积法、磷扩散等不同而定；b．腐蚀液浓度；c．腐蚀液温度。
腐蚀后的SiO2层要求：
（1）边缘整齐；（2）图形完整干净；（3）图形无畸变；（4）无钻蚀、浮胶、针孔等弊病。
7．去胶：去除复盖在硅片表面的保护胶膜，一般使用化学试剂使其胶膜碳化脱落。
用浓硫酸煮两遍使胶膜碳化脱落—冷却－－用去离子水冲洗净。
最后检查光刻质量。
