0.华为AP3010DN-AGN升级到FAT AP及Web网管配置操作指南V1.0
华为AP3010DNAGN配置方法
6.通过路由器或交换机给终端用户分配IP此处不用配，直接下一步。
7.此处直接下一步。
8.配置射频模板。
9.配置射频模板，新建一个射频。
10.新建了一个名称为 radio 的射频模板。
10.此处只需配置，带＊号的。 WMM模板默认就可以。
12.射频模板配置完后，直接下一步。
13.配置无线业务，点击新建。
1.访问169.254.1.1后出现的WEB页面。
2.通过配置向导来进行AP的配置。
4.AP下客户端通过交换机或路由器来分配IP时，配置此处时，直接或交换机的IP在同一个网段。
注：公司交换机的IP段为192.168.10.0/24，此处配置为192.168.10.10 掩码：255.255.255.0
14.对带＊号的项进行配置，流量模板和安全模板可不配，如要加密需要对 安全模板项进行配置。
15.对BSS接口进行配置。
16.新建BSS接口。
17.新建BSS接后，选择BSS接口，点击确定。
18.服务集新建完成后。
19.点击确定。
20.配置完成点击确定。
配置完成后将AP接入到路由器或交换机，即可上网。 注：路由器和交换机已开启DHCP服务。
华为AP胖瘦模式转换步骤
华为AP胖瘦模式转换步骤精⼼整理
华为AP胖瘦模式转换步骤
以AP3010DN-AGN为例
1瘦模式转换为胖模式
1.1待AP启动完成后，从console⼝登录，波特率为9600，
本为我们所升级的版本后，就可以认为AP已经升级为胖模式。
2胖模式转换为瘦模式的步骤
2.1待AP启动完成后，从console⼝登录，⾸次登录会要求设来源⽹络，仅供个⼈学习参考
精⼼整理
置console⼝登录密码；
2.2设置完console密码后，进⼊系统模式；AP的⽹⼝默认在vlan1中，我们只需要配置vlan1的IP地址，即可⽤于和TFTP服务器通讯或远程管理。
此例中，我们将vlan1的IP
地址设置为，TFTP服务器IP地址设置为。
来源⽹络，仅供个⼈学习参考。
H C WA 瘦AP刷成胖AP教程
直接复制粘帖以下命令，然后保存即可：
sys # port-security enable # wlan service-template 1 crypto ssid XHSD cipher-suite ccmp security-ie rsn service-template enable # wlan service-template 2 crypto ssid XHSD cipher-suite ccmp security-ie rsn service-template enable # interface Vlan-interface1 ip address dhcp-alloc client-identifier mac Vlan-interface1 # interface WLAN-BSS1 port-security port-mode psk port-security tx-key-type 11key port-security preshared-key pass-phrase simple 12345678 # interface WLAN-BSS2 port-security port-mode psk port-security tx-key-type 11key port-security preshared-key pass-phrase simple 12345678 # interface WLAN-Radio1/0/1 service-template 2 interface wlan-bss 2 # interface WLAN-Radio1/0/2 service-template 1 interface wlan-bss 1 #
3、上传 wa4300_fat.bin 至 AP 中：
AP3010DN-AGN设置为普通无线路由器操作步骤

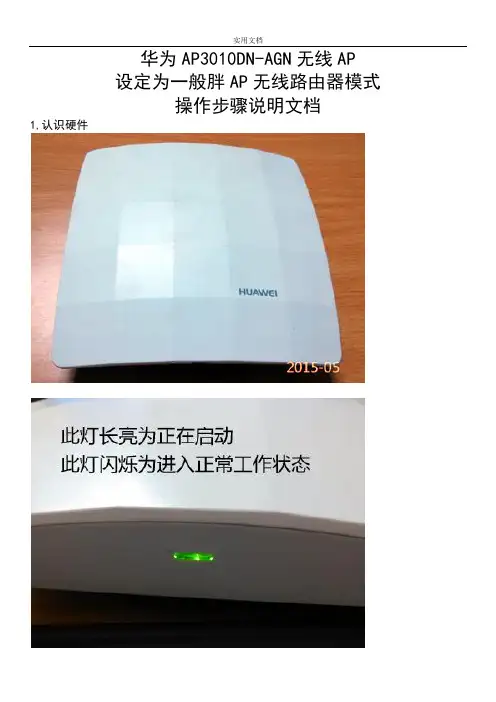

华为AP3010DN-AGN无线AP设定为一般胖AP无线路由器模式操作步骤说明文档1,认识硬件除以上之外，还需要普通网线1条，电脑1台。
2,所用到的软件操作系统xp或win7Xmanager4汉化版USB转COM线驱动TFTP软件3CDaemon汉化版AP升级固件的文档FatAP3X10XN_V200R005C00SPC600.bin3,操作步骤：第一步，复位AP，刷固件FatAP3X10XN_V200R005C00SPC600.bin第二步，登录AP的WEB管理页面创建WIFI并建立DHCP第三步，创建WAN口并与LAN口关联下面分步详细说明准备软件，依次安装USB转COM驱动，Xmanager4汉化版，将TFTP软件3CDaemon汉化版复制到C盘，并变更文件夹名称为TFTP，路径如C:\TFTP ，把AP 的固件FatAP3X10XN_V200R005C00SPC600.bin复制到C:\TFTP目录中给AP接上12V2A的电源，此时不要接POE供电模块，注意！！复位后将消除全部配置及密码。
等启动完毕后，用尖锐物按下复位口10秒后松开，AP开始重新启动，AP 的指示灯变为长亮启动状态，之后指示灯变为闪烁状态完成复位。
完成复位后接上USB 转串口线，连接电脑USB口和AP的Console口，打开Xmanager4中的Xshell4，新建会话窗口选择SERIAL配置波特率9600及COM端口号正确连接成功后会显示Please configure the login password (<8-16>/<56>)Enter password:这是初次登录要求设定密码，密码复杂度要求为英文加数字，最小8位，我们暂定密码hua88888填写两次密码后显示如下Enter password:Confirm password:<Huawei><Huawei>这表示已经成功设定了管理密码，以上设定的密码仅限于连接Console口使用，和WEB管理界面不是同一个密码，WEB管理界面密码下面会提到。
华为无线ap3010dn-agn刷成胖ap
华为⽆线ap3010dn-agn刷成胖ap刚买的华为ap3010dn-agn 版本为 v200R007C20SPC500 默认不带命令 ap-mode-switch[Huawei]dis versionHuawei Versatile Routing Platform SoftwareVRP (R) software, Version 5.170 (AP3010DN FIT V200R007C20SPC500)Copyright (C) 2011-2017 HUAWEI TECH CO., LTDHuawei AP3010DN Router uptime is 0 week, 0 day, 0 hour, 8 minutes[Huawei]ap?ap-address Set ip addressap-group Set AP groupap-sysname Set AP name[Huawei]ap需先将版本降到原先版本 v200R005C10SPCd00 ,在做ap-mode-switch 操作。
具体命令：upgrade version tftp FitAP3X10XN_V200R005C10SPCd00.bin 169.254.1.2ap-mode-switch tftp FatAP3X10XN_V200R005C10SPC700.bin 169.254.1.2客户端win10 需关闭所有防⽕墙console 线连接 ap的console ⼝⼦，xshell 做连接客户端win10 ⽹线连接ap ⽹线⼝，默认 ap ip 为 169.254.1.1 ，可设置电脑ip 169.254.1.2 来直连具体配置：ap 连接 tftp server 需测试可以ping 通电脑端[Huawei]ping169.254.1.1PING 169.254.1.1: 56 data bytes, press CTRL_C to breakReply from 169.254.1.1: bytes=56 Sequence=1 ttl=255time=2 msReply from 169.254.1.1: bytes=56 Sequence=2 ttl=255time=1 msReply from 169.254.1.1: bytes=56 Sequence=3 ttl=255time=1 msReply from 169.254.1.1: bytes=56 Sequence=4 ttl=255time=1 msReply from 169.254.1.1: bytes=56 Sequence=5 ttl=255time=3 mstftp server 可以正常连接后，可进⾏升级的操作[Huawei]upgrade version tftp FitAP3X10XN_V200R005C10SPCd00.bin 169.254.1.2Warning: Do Not Power-off! .................................................................................................................................................................................................................................................................................................................................................................. Info: Upgrade succeeded. Please restart the system.[Huawei]dis versionHuawei Versatile Routing Platform SoftwareVRP (R) software, Version 5.170 (AP3010DN FIT V200R007C20SPC500)Copyright (C) 2011-2017 HUAWEI TECH CO., LTDHuawei AP3010DN Router uptime is 0 week, 0 day, 0 hour, 8 minutes再进⾏转换成胖 ap 的操作[Huawei]ap-mode-switch tftp FatAP3X10XN_V200R005C10SPC700.bin 169.254.1.2Info: Preparing to upgrade. Please wait a moment .............Warning: Do Not Power-off!................................................................Info: Upgrade upgrade-assistant-package succeeded.Warning: System will reboot, if you want to switch to upgrade-assistant-package.Are you sure to execute these operations ? [Y/N]:Y重启后显⽰已经升级到了胖 ap[Huawei]dis versionHuawei Versatile Routing Platform SoftwareVRP (R) software, Version 5.160 (AP3010DN FAT V200R005C10SPC700)Copyright (C) 2011-2015 HUAWEI TECH CO., LTDHuawei AP3010DN Router uptime is 0 week, 0 day, 0 hour, 0 minute。
华为AP胖瘦模式转换步骤
精心整理
华为AP胖瘦模式转换步骤
以AP3010DN-AGN为例
1瘦模式转换为胖模式
1.1待AP启动完成后，从console口登录，波特率为9600，
本为我们所升级的版本后，就可以认为AP已经升级为胖模
式。
2胖模式转换为瘦模式的步骤
2.1待AP启动完成后，从console口登录，首次登录会要求设
来源网络，仅供个人学习参考
精心整理
置console口登录密码；
2.2设置完console密码后，进入系统模式；AP的网口默认在
vlan1中，我们只需要配置vlan1的IP地址，即可用于和
TFTP服务器通讯或远程管理。
此例中，我们将vlan1的IP
地址设置为，TFTP服务器IP地址设置为。
来源网络，仅供个人学习参考。
产品详细说明{AP3010DN-AGN-CN 华为胖瘦一体AP
43.3 @ MCS4
90 @ MCS4
52 @ MCS5
108 @ MCS5
57.8 @ MCS5
120 @ MCS5
58.5 @ MCS6
121.5 @ MCS6
65 @ MCS6
135 @ MCS6
65 @ MCS7
135 @ MCS7
72.2 @ MCS7
150 @ MCS7
13 @ MCS8
7.2 @ MCS0
15 @ MCS0
13 @ MCS1
27 @ MCS1
14.4 @ MCS1
30 @ MCS1
19.5 @ MCS2
40.5 @ MCS2
21.7 @ MCS2
45 @ MCS2
26 @ MCS3
54 @ MCS3
28.9 @ MCS3
60 @ MCS3
39 @ MCS4
81 @ MCS4
完善的用户接入控制能力
支持基于用户的访问控制（ACL）,可根据用户组策略，基于用户实施访问控制 支持单个用户的精细带宽管理 支持用户隔离策略 Fit AP 工作模式下支持 AC 统一认证
高等级的网络安全性
支持 Open-System 认证方式 支持 WEP（Wired Equivalent Privacy）认证/加密方式 支持 WPA（WiFi protected access）/WPA2–PSK 认证/加密方式 支持 WPA/WPA2–802.1X 认证/加密方式 支持 WAPI（WLAN authentication and privacy infrastructure）认证/加密方式 支持 WIDS，包括非法 AP 和 STA 检测、攻击检测、STA/AP 的黑白名单功能
华为AP DNAGN升级到FAT AP及Web网管配置操作指南V
华为AP3010DN-AGN升级到FAT AP和Web网管配置操作指南二〇一五年四月文档修订记录目录1 FAT AP升级操作 (1)1.1 升级前准备 (1)1.2 搭建升级环境 (1)1.2.1 通过Uboot方式升级的环境 (1)1.3 检查设备运行状态 (2)1.4 备份重要数据 (2)1.5 FIT AP切换到FAT AP指导 (3)1.5.1 V200R003 FIT AP切换到V200R003 FAT AP方法 (3)1.6 版本回退 (5)1.7 操作截图及描述 (5)2 华为无线接入点Web网管配置指南 (6)2.1 登录web网管 (6)2.1.1 前提条件 (6)2.1.2 登录 (7)2.2 配置WLAN向导 (7)2.2.1 配置以太网接口 (7)2.2.2 配置虚拟接口 (7)2.2.3 配置DHCP (8)2.2.4 配置AP (8)2.2.5 配置射频 (8)2.2.6 配置无线业务 (8)2.2.7 配置确认 (9)2.2.8 结果 (9)2.3 WLAN业务 (9)2.3.1 新建服务集 (9)2.3.2 新建无线网络 (9)3 附件 (9)3.1 组网应用 (9)3.2 使用终端遇到的问题 (10)3.3 查看华为AP地址 (11)1FAT AP升级操作1.1升级前准备1.2搭建升级环境1.2.1通过Uboot方式升级的环境注：本文档将使用些方式升级在uboot视图下，只能通过TFTP协议下载系统软件。
升级环境的基本组网图如图1-1所示。
搭建通过Uboot方式升级的环境时，基本要求如下：●在uboot视图下升级时必须通过串口登录设备。
●PC作为服务器，PC的网口必须与AP网口直连，并且保证服务器和设备之间能够正常通信。
●服务器上已经存储了设备升级时使用的升级文件。
组网中必须连接网线和串口线。
图1-1升级环境组网图1.3检查设备运行状态执行命令display device查看设备工作状态。
0.华为AP3010DN-AGN升级到FAT-AP及Web网管配置操作指南V1.0
华为AP3010DN-AGN升级到FAT AP和Web网管配置操作指南二〇一五年四月文档修订记录版本号修改内容描述修改人日期备注V1.00 初始编制陈科肇2015-04-23目录1 FAT AP升级操作 (1)1.1 升级前准备 (1)1.2 搭建升级环境 (1)1.2.1 通过Uboot方式升级的环境 (1)1.3 检查设备运行状态 (2)1.4 备份重要数据 (2)1.5 FIT AP切换到FAT AP指导 (3)1.5.1 V200R003 FIT AP切换到V200R003 FAT AP方法 (3)1.6 版本回退 (5)1.7 操作截图及描述 (5)2 华为无线接入点Web网管配置指南 (17)2.1 登录web网管 (17)2.1.1 前提条件 (17)2.1.2 登录 (18)2.2 配置WLAN向导 (19)2.2.1 配置以太网接口 (19)2.2.2 配置虚拟接口 (21)2.2.3 配置DHCP (23)2.2.4 配置AP (24)2.2.5 配置射频 (24)2.2.6 配置无线业务 (26)2.2.7 配置确认 (29)2.2.8 结果 (30)2.3 WLAN业务 (31)2.3.1 新建服务集 (31)2.3.2 新建无线网络 (33)3 附件 (34)3.1 组网使用 (34)3.2 使用终端遇到的问题 (38)3.3 查看华为AP地址 (39)1FAT AP升级操作1.1升级前准备主要环节简述准备一台安装了Windows的PC 如果是WIN7操作系统，需要安装“超级终端”超级终端安装(推荐SecureCRT) Hypertrm或SecureCRT软件安装，安装其中一个即可AP3010DN-AGN 华为无线接入点一根网线平常用的双绞线即可串行接口：USB to RS-232 USB转RS-232串口线串行接口：RS-232 to RJ45 RS-232串口转RJ45水晶头线准备升级所需的文件FIT AP切换到FAT AP需使用：FatAP6X10XN_V200R003C00SPC500.binFAT AP切换到FIT AP需使用：FitAP3X10XN_V200R003C00SPC900.bin升级uboot文件：u-boot.bin(版本：UBoot V200R003 version-084)文件位置：以本文档同目录下下载t软件文件传送软件1.2搭建升级环境1.2.1通过Uboot方式升级的环境注：本文档将使用些方式升级在uboot视图下，只能通过TFTP协议下载系统软件。
华为无线AP3010DN-V2 胖AP无线 ssid配置
华为AP3010DN-V2 V200R006版本配置（CLI配置）· # 配置AP的国家码。
· [AP] wlan[AP-wlan-view] country-code cn···配置WLAN业务参数· # 创建名为“wlan-security”的安全模板，并配置安全策略。
·说明：·举例中以配置WPA2+PSK+AES的安全策略为例，密码为“a1234567”，实际配置中请根据实际情况，配置符合实际要求的安全策略。
· [AP-wlan-view] security-profile name wlan-security [AP-wlan-sec-prof-wlan-security] security wpa2 psk pass-phrase 密码aes[AP-wlan-sec-prof-wlan-security] quit· # 创建名为“wlan-ssid”的SSID模板，并配置SSID名称为“wlan-net”。
· [AP-wlan-view] ssid-profile name wlan-ssid[AP-wlan-ssid-prof-wlan-ssid] ssid SSID账号Warning: This action may cause service interruption. Continue?[Y/N]y[AP-wlan-ssid-prof-wlan-ssid] quit· # 创建名为“wlan-vap”的VAP模板，配置业务VLAN，并且引用安全模板和SSID模板。
· [AP-wlan-view] vap-profile name wlan-vap[AP-wlan-vap-prof-wlan-vap] service-vlan vlan-id 1 [AP-wlan-vap-prof-wlan-vap] security-profilewlan-security[AP-wlan-vap-prof-wlan-vap] ssid-profile wlan-ssid [AP-wlan-vap-prof-wlan-vap] quit[AP-wlan-view] quit···配置VAP· [AP] interface wlan-radio0/0/0[AP-Wlan-Radio0/0/0] vap-profile wlan-vap wlan 1 [AP-Wlan-Radio0/0/0] quit···验证配置结果·配置完成后会自动生效，通过执行命令display vap ssid wlan-net查看如下信息，当“Status”项显示为“ON”时，表示AP对应的射频上的VAP已创建成功。
华为无线ap3010dn配置参考手册
三：调试华为无线AP
点击“新建〞
三：调试华为无线AP
BSS接口填写：1；缺省VLAN填写：1；Untagged VLAN填写：1 ； 点击加号，点击确定。
三：调试华为无线AP
选择新建的模板，点击确定。
三：调试华为无线AP
选择新建好的效劳集，点击下一步。
三：调试华为无线AP
双击“WLAN配置向导〞，弹出以下窗口，此窗口 设置不用修改，不用修改，选择“下一步〞。
三：调试华为无线AP
弹出此窗口后，就需要特别注意，下页祥 讲：
三：调试华为无线AP
注意：
1〕如果学校的IP地址是自动获取的，直接点击 “下一步〞，不需要修改IP地址； 2〕如果学校的IP地址是固定的，这里点击操作上 图，修改将华为无线AP的地址设定为固定IP地址， 具体IP地址多少，根据各个学校而定。然后点击 “下一步〞；
三：调试华为无线AP
点击完成，无线AP配置就完成了。
三：调试华为无线AP 注意：
如果还需要给无线设置密码，请继 续看ppt后面的设置； 如果不需要给无线设置密码，将华 为无线ＡＰ连接到能上网络的网线， 然后把电脑的IP地址改为自动获取 就可以上网了。 。
四：华为无线AP密码设置
在登录界面的左边菜单中找到WLAN业务中的效劳集， 选择平安模板，点击新建。
二：电脑IP 地址设置
点击“更改适配器设置〞，弹出以下窗口：
二：电脑IP 地址设置
双击“本地连接〞， 弹出右侧窗口： 选择“Internet协议 版本〔TCP/IPv4〕〞 的，对电脑IP 地址 进展修改：
二：电脑IP 地址设置
双击以后，弹出以下对 话框，设置电脑IP地址 IP地址： 子网掩码： 默认网关： 以上就将电脑IP地址设 置完毕。 注：更改电脑IP地址方 法很多，此处是最根本 的一种。
AP3010DN-AGN设置为普通无线路由器操作步骤
华为AP3010DN-AGN无线AP设定为一般胖AP无线路由器模式操作步骤说明文档1,认识硬件除以上之外，还需要普通网线1条，电脑1台。
2,所用到的软件操作系统xp或win7Xmanager4汉化版USB转COM线驱动TFTP软件3CDaemon汉化版AP升级固件的文档FatAP3X10XN_V200R005C00SPC600.bin3,操作步骤：第一步，复位AP，刷固件FatAP3X10XN_V200R005C00SPC600.bin第二步，登录AP的WEB管理页面创建WIFI并建立DHCP第三步，创建WAN口并与LAN口关联下面分步详细说明准备软件，依次安装USB转COM驱动，Xmanager4汉化版，将TFTP软件3CDaemon 汉化版复制到C盘，并变更文件夹名称为TFTP，路径如C:\TFTP ，把AP 的固件FatAP3X10XN_V200R005C00SPC600.bin复制到C:\TFTP目录中给AP接上12V2A的电源，此时不要接POE供电模块，注意！！复位后将消除全部配置及密码。
等启动完毕后，用尖锐物按下复位口10秒后松开，AP开始重新启动，AP的指示灯变为长亮启动状态，之后指示灯变为闪烁状态完成复位。
完成复位后接上USB 转串口线，连接电脑USB口和AP的Console口，打开Xmanager4中的Xshell4，新建会话窗口选择SERIAL配置波特率9600及COM端口号正确连接成功后会显示Please configure the login password (<8-16>/<56>)Enter password:这是初次登录要求设定密码，密码复杂度要求为英文加数字，最小8位，我们暂定密码hua88888填写两次密码后显示如下Enter password:Confirm password:<Huawei><Huawei>这表示已经成功设定了管理密码，以上设定的密码仅限于连接Console口使用，和WEB管理界面不是同一个密码，WEB管理界面密码下面会提到。
华为AP胖瘦模式转换步骤
华为A P胖瘦模式转换步骤标准化管理部编码-[99968T-6889628-J68568-1689N]华为AP胖瘦模式转换步骤以AP3010DN-AGN为例1瘦模式转换为胖模式1.1待AP启动完成后，从console口登录，波特率为9600，账号默认为admin，密码为；1.2登录成功后，AP默认的IP地址为；我们可以将电脑的IP设置成同网段的IP，比如，然后将电脑网口直连AP网口；电脑的IP设置完成后，依次输入以下命令：ap-mode-switchprepareap-mode-switchcheckap-mode-switchtftpFatAP3X10XN_V200R005C10SPCa00.bin//tftp后先跟胖AP文件完整名称，然后再跟TFTP服务器地址；命令输入完成后，AP会自动从TFTP服务器下载指定的文件。
文件下载后，需要手工确定，输入y，然后AP就会自动重启；重启过程中，AP会自动加载新文件并升级。
1.3重启完成后，我们登录AP，输入displayversion，确认版本为我们所升级的版本后，就可以认为AP已经升级为胖模式。
2胖模式转换为瘦模式的步骤2.1待AP启动完成后，从console口登录，首次登录会要求设置console口登录密码；2.2设置完console密码后，进入系统模式；AP的网口默认在vlan1中，我们只需要配置vlan1的IP地址，即可用于和TFTP服务器通讯或远程管理。
此例中，我们将vlan1的IP地址设置为，TFTP服务器IP地址设置为。
2.3然后，我们依次输入一下命令，开始转换AP:ap-mode-switchprepareap-mode-switchcheckap-mode-switchtftpFitAP5X10XN_V200R005C10SPC700.bin//TFTP后先跟瘦AP文件完整名，然后再跟TFTP服务器IP地址；输入该命令后，TFTP会自动下载升级文件；下载完成后，需要手工确认，输入y，AP才会重启并开始升级；2.4升级完成后，我们用瘦AP默认的账号和密码登录（）,然后输入displayversion，确认版本为我们所升级的版本后，就可以认为AP已经升级为瘦模式。
华为AP3010DN-V2-DC配置web命令
console口登陆。
查看无线AP固件版本，为胖AP版本（已经转好了）。
dis curr 初始配置：将电脑网络IP设置成169.254.x.x 255.255.0.0 即可，不设置也可以，因为电脑windows 系统，如果不能获取到IP地址，那么会自动应用一个169.254.x.x网段的IP地址。
无线AP的管理IP：169.254.1.1 。
打开cmd ，ping 169.254.1.1 通了，就可以通过浏览器打开无线AP的登陆界面了。
浏览器地址栏输入：169.254.1.1 ,点“继续浏览此网址(不推荐)。
”初始用户名/密码：*********************系统默认开启了SSH2远程登录，可以使用secure CRT或putty远程登录，用户名和密码跟网页登录的一样射频0为2.4G频段，射频1为5G频段。
以下设置2.4G频段的无线为例：WLAN ID 1-16 不能重复，也就是说2.4G最多创建16个无线，5G最多创建16个无线，总共32个。
创建完VAP模板后如下：点击“SSID模板”设置无线名称点击“安全模板”设置无线密码，考虑兼容性可以参照图中设置，也可以选“WPA2 – AES ”，到这一步，无线就设置好了。
最后不要忘记点击保存配置。
如果想创建多个无线，需要从“模板管理”- “VAP模板”新建模板类似的，创建2个5G频段的WiFi信号。
优化：如果有多个无线AP，建议开启信道自动调节功能。
AP设备管理IP设置：设置界面如下：注意事项：更改完IP后（保存配置的时候save），需要等待2分钟左右时间，才能登陆，马上用新的IP地址登陆会出现以下报错：不要担心，等1-2分钟，就可以正常登陆了。
用手机搜索信号，可以搜到4个信号(无线必须支持802.11a/802.11ac，才可以搜到5G频段的信号)dis curr配置完成后配置：config与config2配置对比：。
华为ap3010DN-V2刷出胖AP并配置接入POE交换机实现上网
华为ap3010DN-V2刷出胖AP并配置接⼊POE交换机实现上⽹配置FAT AP⼆层组⽹⽰例组⽹图形图1 配置⼆层⽹络WLAN基本业务⽰例组⽹图组⽹需求如所⽰，FAT AP通过有线⽅式接⼊Internet，通过⽆线⽅式连接终端。
现某企业分⽀机构为了保证⼯作⼈员可以随时随地的访问公司⽹络，需要通过部署WLAN基本业务实现移动办公。
具体要求如下：提供名为“wlan-net”的⽆线⽹络。
Router作为DHCP服务器为⼯作⼈员分配IP地址。
数据准备配置思路采⽤如下的思路进⾏WLAN配置：1. 配置Router作为DHCP服务器，为STA分配IP地址。
2. 使⽤WLAN配置向导，配置WLAN基本业务。
3. 配置AP的信道和功率。
4. STA关联WLAN⽹络，完成业务验证。
配置注意事项纯组播报⽂由于协议要求在⽆线空⼝没有ACK机制保障，且⽆线空⼝链路不稳定，为了纯组播报⽂能够稳定发送，通常会以低速报⽂形式发送。
如果⽹络侧有⼤量异常组播流量涌⼊，则会造成⽆线空⼝拥堵。
为了减⼩⼤量低速组播报⽂对⽆线⽹络造成的冲击，建议在直连AP的交换机接⼝上配置组播报⽂抑制功能。
配置前请确认是否有组播业务，如果有，请谨慎配置限速值。
配置⽅法请参见。
操作步骤1. 配置Router作为DHCP服务器，为STA分配IP地址# 配置基于接⼝地址池的DHCP服务器，GE1/0/0为STA提供IP地址。
说明：DNS服务器地址请根据实际需要配置。
常⽤配置⽅法如下：接⼝地址池场景，需要在VLANIF接⼝视图下执⾏命令dhcp server dns-list ip-address &<1-8>。
全局地址池场景，需要在IP地址池视图下执⾏命令dns-list ip-address &<1-8>。
1. [Router] dhcp enable[Router] interface gigabitethernet 1/0/0[Router-GigabitEthernet1/0/0] ip address 10.23.101.1 24[Router-GigabitEthernet1/0/0] dhcp select interface[Router-GigabitEthernet1/0/0] dhcp server excluded-ip-address 10.23.101.2[Router-GigabitEthernet1/0/0] quit2. 配置WLAN基本业务a. 单击“向导 > 配置向导”，进⼊“Wi-Fi信号设置”页⾯。
【2018-2019】ap3010dn-agn配置-范文模板 (8页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==ap3010dn-agn配置篇一：华为AP3010DN-v2_图形化WEB配置管理ip共享秘钥篇二：华为-AP配置Fat AP3010 V2R3 命令行配置IP业务配置#配置AP与上行设备的互通[Huawei]interface gigabitethernet 0/0/1[Huawei-GigabitEthernet0/0/1] port link-type trunk[Huawei-GigabitEthernet0/0/1] port trunk allow-pass vlan 100#配置DHCP功能为终端分配地址，VLAN100为业务VLAN，VLANIF100作为网关[Huawei]dhcp enable[Huawei]ip pool dhcp[Huawei-ip-pool-dhcp]network 192.168.1.0 mask 24[Huawei-ip-pool-dhcp]gateway-list 192.168.1.1[Huawei-ip-pool-dhcp]dns-list 218.85.152.99[Huawei]vlan 100[Huawei]interface Vlanif 100[Huawei-Vlanif100]ip address 192.168.1.1 24[Huawei-Vlanif100]dhcp select global?WLAN基本配置#配置WLAN基本功能<Huawei>system[Huawei]wlan#配置WMM模版[Huawei-wlan-view]wmm-profile name wmm-1 id 1#配置射频模版[Huawei-wlan-view]radio-profile name radio-1 id 1[Huawei-wlan-radio-prof-radio-1]wmm-profile id 1#配置安全模版[Huawei-wlan-view]security-profile name security-1 id 1[Huawei-wlan-sec-prof-security-1]security-policy wpa-wpa2[Huawei-wlan-sec-prof-security-1] wpa-wpa2 authentication-method psk pass-phrase simple 12345678 encryption-method tkip-ccmp#配置WLAN-ESS接口[Huawei]interface Wlan-Bss1[Huawei-Wlan-Bss1]port hybrid pvid vlan 100[Huawei-Wlan-Bss1]port hybrid untagged vlan 100#配置流量模版[Huawei-wlan-view]traffic-profile name traffic-1 id 1#配置WLAN服务集并绑定ESS接口、安全模版、流量模版[Huawei-wlan-view]service-set name service-1 id 1[Huawei-wlan-service-set-service-1]wlan-bss 1[Huawei-wlan-service-set-service-1]security-profile id 1[Huawei-wlan-service-set-service-1]traffic-profile id 1[Huawei-wlan-service-set-service-1]ssid HUAWEI#在射频口下绑定服务集[Huawei]interface Wlan-Radio 0/0/0[Huawei-Wlan-Radio0/0/0]radio-profile id 1[Huawei-Wlan-Radio0/0/0]service-set id 11. 默认Fat AP3010 有一个Vlanif1 IP地址为169.254.1.1/162. 通过网线连接PC网口和AP网口，配置本地网卡IP地址为169.254.1.2/243. 通过IE访问默认权限已经是最高15，可以做任何配置。
华为AP DN AGN配置方法
六.通过路由器或交换机给终端用户分配IP此处不用配,直接下一步.
七.此处直接下一步.
八.配置射频模板.
九.配置射频模板,新建一个射频.
一0.新建了一个名称为 radio 的射频模板.
一0.此处只需配置,带＊号的. WMM模板默认就可以.
一二.射频模板配置完后,直接下一步.
一三.配置无线业务,点击新建.
一.访问一六九.二五四.一.一后出现的WEB页面.
二.通过配置向导来进行AP的配置.
四.AP下客户端通过交换机或路由器来分配IP时,配置此处时,直接下一步.
五.配置AP的虚接口IP,此处IP应和相连的路由器或交换机的IP在同一个网段.
注：公司交换机的IP段为一九二.一六八.一0.0/二四,此处配置为一九二.一六八.一0.一0 掩码：二五五.二五五.二 五五.0
一四.对带＊号的项进行配置,流量模板和安全模板可不配,如要加密需要对 安全模板项进行配置.
一五.对BSS接口进行配置.
一六.新建BSS接口.
一七.新建BSS接后,选择BSS接口,点击确定.
一八.服务集新建完成后.一九.点击确定.来自二0.配置完成点击确定.
配置完成后将AP接入到路由器或交换机,即可上网. 注：路由器和交换机已开启DHCP服务.
华为AP三0一0DN-AGN和AP六0一0DN-AGN FAT模式WEB配置示例
一.AP为FAT模式时已开启web网管. 二.默认的IP:一六九.二五四.一.一 掩码：二五五.二五五.0.0 三.默认用户名：admin 密码：admin@ 四.将PC设置为相同的网段,接AP的ETH/POE接口. 五.在PC的浏览器上,访问：http://一六九.二五四.一.一 即可出现web登录页面.
华为AP3010DN_AGN配置方法
6.通过路由器或交换机给终端用户分配IP此处不用配，直接下一步。
7.此处直接下一步。
8.配置射频模板。
9.配置射频模板，新建一个射频。
10.新建了一个名称为 radio 的射频模板。
10.此处只需配置，带＊号的。 WMM模板默认就可以。
12.射频模板配置完后，直接下一步。
13.配置无线业务，点击新பைடு நூலகம்。
华为AP3010DN-AGN和AP6010DN-AGN FAT模式WEB配置示例
1.AP为FAT模式时已开启web网管。 2.默认的IP:169.254.1.1 掩码：255.255.0.0 3.默认用户名：admin 密码：admin@ 4.将PC设置为相同的网段，接AP的ETH/POE接口。 5.在PC的浏览器上，访问：http://169.254.1.1 即可出现web登录页面。
1.访问169.254.1.1后出现的WEB页面。
2.通过配置向导来进行AP的配置。
4.AP下客户端通过交换机或路由器来分配IP时，配置此处时，直接下一步。
5.配置AP的虚接口IP，此处IP应和相连的路由器或交换机的IP在同一个网段。
注：公司交换机的IP段为192.168.10.0/24，此处配置为192.168.10.10 掩码：255.255.255.0
14.对带＊号的项进行配置，流量模板和安全模板可不配，如要加密需要对 安全模板项进行配置。
15.对BSS接口进行配置。
16.新建BSS接口。
17.新建BSS接后，选择BSS接口，点击确定。
18.服务集新建完成后。
19.点击确定。
20.配置完成点击确定。
配置完成后将AP接入到路由器或交换机，即可上网。 注：路由器和交换机已开启DHCP服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华为AP3010DN-AGN升级到FAT AP和Web网管配置操作指南二〇一五年四月文档修订记录目录1 FAT AP升级操作 (1)1.1 升级前准备 (1)1.2 搭建升级环境 (1)1.2.1 通过Uboot方式升级的环境 (1)1.3 检查设备运行状态 (2)1.4 备份重要数据 (2)1.5 FIT AP切换到FAT AP指导 (3)1.5.1 V200R003 FIT AP切换到V200R003 FAT AP方法 (3)1.6 版本回退 (5)1.7 操作截图及描述 (5)2 华为无线接入点Web网管配置指南 (6)2.1 登录web网管 (6)2.1.1 前提条件 (6)2.1.2 登录 (7)2.2 配置WLAN向导 (7)2.2.1 配置以太网接口 (7)2.2.2 配置虚拟接口 (7)2.2.3 配置DHCP (8)2.2.4 配置AP (8)2.2.5 配置射频 (8)2.2.6 配置无线业务 (8)2.2.7 配置确认 (9)2.2.8 结果 (9)2.3 WLAN业务 (9)2.3.1 新建服务集 (9)2.3.2 新建无线网络 (9)3 附件 (9)3.1 组网应用 (9)3.2 使用终端遇到的问题 (10)3.3 查看华为AP地址 (11)1FAT AP升级操作1.1升级前准备1.2搭建升级环境1.2.1通过Uboot方式升级的环境注：本文档将使用些方式升级在uboot视图下，只能通过TFTP协议下载系统软件。
升级环境的基本组网图如图1-1所示。
搭建通过Uboot方式升级的环境时，基本要求如下：●在uboot视图下升级时必须通过串口登录设备。
●PC作为服务器，PC的网口必须与AP网口直连，并且保证服务器和设备之间能够正常通信。
●服务器上已经存储了设备升级时使用的升级文件。
组网中必须连接网线和串口线。
图1-1升级环境组网图1.3检查设备运行状态执行命令display device查看设备工作状态。
如果显示状态是Normal，表示系统处于正常状态，可以进行升级操作<huawei> display deviceAP6010DN's Device status:Slot Sub Type Online Power Register AlarmPrimary- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -0 - AP6010DN Present PowerOn Registered NormalMaster1.4备份重要数据设备中的重要配置文件一定要在升级之前备份，用户可以通过FTP或TFTP方式将需要备份的文件下载到PC上。
在版本升级完成后可以将备份的文件重新加载到设备中。
备份的具体过程请参见具体升级步骤。
重要数据1.5F IT AP切换到FAT AP指导必须使用PC作为FTP服务器、TFTP服务器或SFTP服务器，并且PC的网口必须与AP 网口直连。
FIT AP切换到FAT AP时需要保证内存中有足够的连续存储空间存放FAT AP系统软件包，建议用户升级前重启AP，以保证内存中有足够的连续存储空间。
1.5.1V200R003 FIT AP切换到V200R003 FAT AP方法1.5.1.1U boot下用TFTP的方法升级AP如果AP中的两个固件文件都损坏，可以从Uboot用TFTP的方法升级固件。
必须使用PC作为FTP服务器、TFTP服务器或SFTP服务器，并且PC的网口必须与AP 网口直连。
请事先配置好tftp工具，指向升级文件所在目录；保证在AP上能ping通PC。
1.使用串口线将AP的串口和PC的串口相连，使用“超级终端”等软件，进入命令行界面。
超级终端设置如下：Baud：9600Data bits:8Stop bits:1Parity: noneFlow Control: none2.执行命令reboot，重新启动AP。
在出现以下信息后3秒内按下F键，进入uboot命令行视图。
Press f or F to stop Auto-Boot in 3 seconds: 3Password for uboot cmd line :ar7240>3.配置AP和tftp服务器的IP地址，保证AP能够从tftp服务器获取升级文件。
ar7240> saveenvSaving Environment to Flash...Erasing Flash...Writing to Flash... done4.在命令行中键入update boot，在下面的显示信息中作相应的配置：a.升级uboot：ar7240> update boot #u-boot.bin存放在TFTP目录下dup 1 speed 1000......Copy to Flash... doner7240> reset #以新加载的uboot启动升级uboot时不能断电，否则AP无法启动。
b.重新启动AP。
在出现以下信息后3秒内按下F键，进入uboot命令行视图。
Press f or F to stop Auto-Boot in 3 seconds: 3Password for uboot cmd line :ar7240>c.加载需要升级的FatAP6X10XN_V200R003C00SPC500.bin FAT AP系统软件：ar7240> update system FatAP6X10XN_V200R003C00SPC500.bin#FatAP6X10XN_V200R003C00SPC500.bin存放在TFTP目录下dup 1 speed 1000......Upgrade Firmware to A Successful5.配置完成后，在命令行中键入reset，AP就会使用指定的网络启动固件文件启动了。
用这种方式启动后，固件被读入AP的flash。
ar7240> resetResetting...6.升级完成后，可执行命令display version查看当前版本是否升级成功。
<Huawei> display versionHuawei Versatile Routing Platform SoftwareVRP (R) software, Version 5.130 (AP6010DN FAT V200R003C00SPC500)Copyright (C) 2011-2013 HUAWEI TECH CO., LTDHuawei AP6010DN Router uptime is 0 week, 0 day, 0 hour, 16 minutesMPU 0(Master) : uptime is 0 week, 0 day, 0 hour, 16 minutesSDRAM Memory Size : 128 M bytesFlash Memory Size : 32 M bytesMPU version information :1. PCB Version : H86D2TD1D200 VER.C2. MAB Version : 03. Board Type : AP6010DN4. BootROM Version : 621.6版本回退版本回退的方法与升级方式一致1.7操作截图及描述PC本地软件配置下载tftp32.exe软件，并打开下载SecureCRT（终端）软件，并打开配置通过串口连接华为AP3010DN-AGN(无线接入点设备)回车后，就显示这个视图了。
输入用户名及密码：查看当前版本这版本显示不是我们组网应用时需要的，因此需要从FIT升级到FAT，在这里执行：reboot命令输入密码：可以看到这个uboot的版本为V200R003，符合FIT切换FAT条件，所以不需要升级uboot，直接进入下一步配置AP和TFTP服务器的IP地址，保证AP能从TFTP服务器获取升级文件ar7240> saveenvSaving Environment to Flash...Erasing Flash...Writing to Flash... done升级到FAT AP，执行命令：update system FatAP3X10XN_V200R003C00SPC500.bin 回车，如下图，表示已经升级成功重启AP，执行reset命令AP启动完成后，需要为AP Console口配置一个密码查看版本信息，再次确认FAT AP是否升级成功！升级成功!2华为无线接入点Web网管配置指南2.1登录web网管2.1.1前提条件a.设备的接入端口已配置IP地址（使用默认的）；b.PC终端和设备网络互通；c.设备正常运行，HTTP服务和HTTPS服务已正确配置；d.PC终端已安装浏览器软件；注：1．2．3．2.1.2登录2.2配置WLAN向导打开：配置向导>配置向导2.2.1配置以太网接口缺省VLAN：缺省VLAN必须是在设备上已经创建好的，我接下来通过超级终端来创建VLAN。
步骤1 执行命令system-view，进入系统视图。
步骤2 执行命令vlan vlan-id，创建VLAN并进入VLAN视图。
步骤3 执行命令quit，返回系统视图。
步骤4 执行命令interface vlanif vlanif-id，创建VLANIF并进入VLANIF视图。
步骤5 执行命令ip address ip-address{ mask| mask-length} [ sub]，配置管理IP地址。
2.2.2配置虚拟接口你可以修改或者选择直接下一步添加选择，直接下一步2.2.4配置AP2.2.5配置射频添加射频模板2.2.6配置无线业务最后2.2.8结果2.3W LAN业务2.3.1新建服务集新建一个BSS接口新建服务集2.3.2新建无线网络3附件3.1组网应用AP3010DN-AGN可以为中小型企业提供基本的802.11n无线网络，该类型设备可根据不同环境灵活实施分布放装。
AP3010DN-AGN支持Fat AP和Fit AP两种工作模式，根据网络规划的需要，可以灵活地在Fat AP和Fit AP两种工作模式中切换。
当客户的无线网络初始规模较小时，客户只需采购AP设备，并设置其工作模式为Fat AP模式。
随着客户网络规模的不断扩容，当网络中应用的AP设备达到几十甚至上百台时，为降低网络管理的复杂度，建议客户采购无线控制器设备，便于集中管理网络中的所有的AP设备，此时需要将其AP工作模式切换到Fit AP模式。
