半导体材料介绍
什么叫半导体材料有哪些
什么叫半导体材料有哪些半导体材料是一类具有介于导体和绝缘体之间的电学性质的材料。
它们在电力分配、发光二极管(LED)等领域中发挥着重要作用。
半导体在当今的数字电子设备和信息技术领域中扮演了关键角色。
半导体材料的分类1.硅(Si):硅是最常用的半导体材料之一,广泛应用于电子器件制造。
其原子结构稳定,制备成本相对较低,且具有良好的半导体性能。
2.锗(Ge):锗也是一种常见的半导体材料,通常在高温下运行,用于特定领域的应用,如红外检测。
3.砷化镓(GaAs):砷化镓属于III-V族化合物半导体,具有较高的电子迁移率和较高的截止频率,适用于射频和微波器件。
4.氮化镓(GaN):氮化镓是一种宽禁带半导体,用于制造高功率、高频率的微波和光电子器件。
5.磷化铟(InP):磷化铟是一种重要的III-V族化合物半导体材料,适用于光电子器件制造。
6.硒化锌(ZnSe):硒化锌是一种II-VI族化合物半导体,用于制造光学器件和蓝光LED。
半导体材料的特性半导体材料具有以下特性:1.导电性可控:通过掺杂和半导体材料的特殊结构,可以调控其导电性质,从而制造出各种类型的电子器件。
2.光电性能:部分半导体材料具有光电转换特性,可用于制造太阳能电池、LED等光电子器件。
3.带隙:半导体材料具有一定大小的能带隙,使其在特定条件下能够导电,但又不会像金属那样导电性过高。
4.热稳定性:部分半导体材料在高温下能够保持稳定性,适用于高温环境下的应用。
总的来说,半导体材料在现代电子行业中具有重要的地位,而不同种类的半导体材料具有不同的特性和应用范围。
通过不断地研究和创新,半导体材料的性能和应用领域将会不断扩大和深化。
半导体材料的简介
半导体材料的简介一、引言半导体材料是一类特殊的材料,具有介于导体和绝缘体之间的特性。
它在现代电子技术中扮演着重要的角色。
本文将介绍半导体材料的定义、性质、种类以及在各个领域中的应用。
二、定义和性质2.1 定义半导体材料是一种具有能带间隙的固体材料,其导电性介于导体和绝缘体之间。
半导体的导电性主要由载流子(电子和空穴)的运动决定。
2.2 性质1.导电性:半导体的电导率介于导体和绝缘体之间,它能在外加电场或热激发下传导电流。
2.温度特性:半导体的电导率随温度的变化而变化,通常是随温度的升高而增加。
三、半导体材料的种类3.1 元素半导体元素半导体是由单一元素构成的半导体材料,常见的有硅(Si)和锗(Ge)。
3.2 化合物半导体化合物半导体是由两个或更多的元素组合而成的半导体材料,例如砷化镓(GaAs)和磷化氮(GaN)。
3.3 合金半导体合金半导体是由不同元素的合金构成的半导体材料,合金的成分可以调节材料的性质。
四、半导体材料的应用4.1 电子器件半导体材料是制造各种电子器件的重要材料,如晶体管、二极管和集成电路。
这些器件被广泛应用于电子设备、通信系统等领域。
4.2 光电子学半导体材料在光电子学中有重要应用,例如激光器、光电二极管和太阳能电池。
这些器件利用半导体材料的光电转换特性,将光能转化为电能或反之。
4.3 光通信半导体材料广泛应用于光通信领域,如光纤通信和光学传感器。
半导体激光器和光电探测器在光通信中起到关键作用。
4.4 光储存半导体材料在光存储技术中发挥重要作用,如CD、DVD等光盘的制造。
这些光存储介质利用半导体材料的光电转换和可擦写性能来实现信息存储与读取。
五、总结半导体材料是一类具有重要应用价值的材料,广泛应用于电子器件、光电子学、光通信和光存储等领域。
随着科技的不断发展,对新型半导体材料的研究和应用也在不断推进。
通过不断探索和创新,半导体材料有望在未来的科技发展中发挥更加重要的作用。
参考文献1.Bhuyan M., Sarma S., Duarah B. (2018) [Introduction toSemiconductor Materials]( In: Introduction to Materials Science and Engineering. Springer, Singapore.。
半导体材料有哪些
半导体材料有哪些半导体材料是一类介于导体和绝缘体之间的材料,具有独特的电学和光学性质,被广泛应用于电子器件、光电子器件、太阳能电池等领域。
半导体材料的种类繁多,常见的半导体材料包括硅、砷化镓、氮化镓、碳化硅等。
下面将对这些常见的半导体材料进行介绍。
硅(Si)。
硅是最常见的半导体材料,其晶体结构稳定,制备工艺成熟,价格相对较低。
硅材料广泛应用于集成电路、太阳能电池、光电子器件等领域。
同时,硅材料的性能也在不断提升,如多晶硅、单晶硅等新型硅材料的研究和应用不断推进。
砷化镓(GaAs)。
砷化镓是一种III-V族化合物半导体材料,具有较高的电子迁移率和较小的能隙,适用于高频器件和光电子器件。
砷化镓材料在微波通信、激光器、光电探测器等领域有着重要的应用。
氮化镓(GaN)。
氮化镓是一种III-V族化合物半导体材料,具有较大的能隙和较高的电子迁移率,适用于高功率、高频率的器件。
氮化镓材料被广泛应用于LED照明、激光器、功率器件等领域,并在照明、通信、医疗等领域展现出巨大的市场潜力。
碳化硅(SiC)。
碳化硅是一种宽禁带半导体材料,具有优异的热稳定性、耐辐照性和高电场饱和漂移速度,适用于高温、高压、高频的电子器件。
碳化硅材料在电力电子、汽车电子、新能源领域有着广阔的应用前景。
除了上述常见的半导体材料外,还有许多新型半导体材料在不断涌现,如氮化铝镓、氮化铟镓、铜铟镓硒等化合物半导体材料,以及石墨烯、硒化铟、氧化铟锡等新型二维材料,它们在光电子器件、柔性电子器件、传感器等领域展现出独特的优势和潜力。
总的来说,半导体材料的种类繁多,每种材料都具有独特的性能和应用优势。
随着科技的不断进步和创新,新型半导体材料的研究和应用将会不断拓展,为电子信息、能源、医疗等领域的发展带来更多可能性。
什么是半导体材料
什么是半导体材料
半导体材料是一种在电性能上介于导体和绝缘体之间的材料。
这种特殊材料的电子态介于导体和绝缘体之间,具有晶体结构并且在固态物质中广泛应用。
半导体材料具有许多独特的电学和光学性质,使得它在现代电子器件中扮演着重要的角色。
半导体材料的电导率通常随温度和掺杂杂质浓度的变化而变化,这种特性使得它们可以被用作电子器件的基础材料。
半导体材料的孤对电子能带结构对其电学性质起着关键作用。
在这种材料中,价带是指带有价电子的最高能级,而导带是指带有自由电子的最低能级。
两个带之间的能隙决定了材料电导率的大小。
通过控制材料成分和制备工艺,可以调节半导体材料的电导率和光吸收特性,以满足不同应用的需求。
半导体材料在各种电子器件中都有广泛的应用,例如二极管、场效应晶体管、光伏电池和激光器等。
通过不同的工艺和设计,可以将半导体材料制成各种功能强大的电子器件,从而推动科学技术的发展。
总的来说,半导体材料是一种具有独特电学性质的材料,其电子态介于导体和绝缘体之间。
通过控制材料结构和成分,可以调节半导体材料的电学性质,使其在各种电子器件中发挥关键作用,推动现代科技的发展。
半导体材料的分类_及其各自的性能汇总
半导体材料的分类_及其各自的性能汇总1.硅(Si)硅是最常见的半导体材料之一、它是地壳中非常丰富的元素,因此具有低成本的优势。
硅半导体材料的常见应用包括集成电路、太阳能电池等。
硅具有良好的热稳定性、机械强度和抗辐射性能。
此外,硅的能带结构使得它能够实现p型、n型掺杂,从而形成正负极性区域,进而实现PN结的形成。
2.砷化镓(GaAs)砷化镓是另一个常用的半导体材料,尤其在高速电子设备和微波器件领域应用广泛。
相较于硅,砷化镓具有更高的载流子迁移率和较高的饱和迁移速度,使其在高频应用中具有优势。
砷化镓材料也能实现p型和n型掺杂,并产生较高的载流子浓度。
3.磷化铟(InP)磷化铟是一种优良的半导体材料,用于光电子学器件的制造,如半导体激光器和光电传感器。
磷化铟具有较高的光吸收系数、较高的光电转换效率和较低的杂质浓度。
此外,磷化铟材料的能带结构能够实现宽带隙材料的器件发展。
4.硫化镉(CdS)硫化镉是一种重要的硫化物半导体材料。
具有良好的光电性能和稳定性。
硫化镉可用于制备太阳能电池、光电转换器件和光电传感器。
它通常作为其他半导体材料的缓冲层或附加层。
5.砷化镉(CdAs)砷化镉是一种宽带隙的半导体材料。
它在红外光电子学领域应用广泛,如红外探测器和激光器。
砷化镉具有良好的热稳定性和高迁移率,适用于高温环境。
6.氮化镓(GaN)氮化镓是一种宽带隙材料,被广泛应用于高频电子器件和光电器件制造中。
氮化镓具有较高的电子饱和迁移速度、较高的热导率和较高的波长。
其中重要的是要强调,不同的半导体材料具有不同的性能和应用领域。
选择合适的材料对于特定的应用至关重要。
同时,材料制备和工艺也是决定器件性能的重要因素之一、有关半导体材料性能的进一步信息可参考相关的专业文献和科学研究。

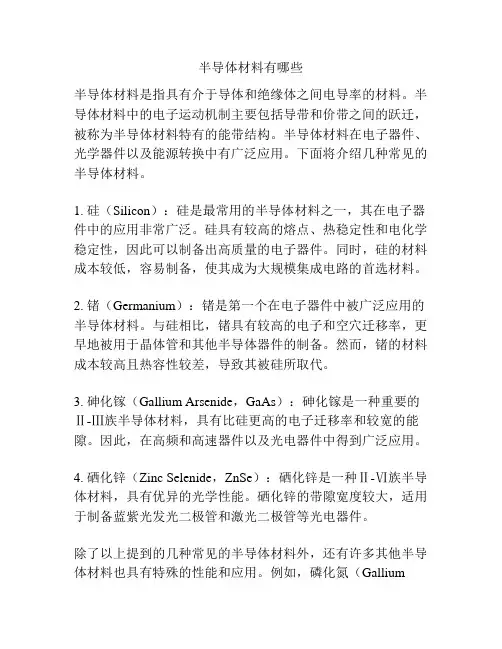

半导体材料有哪些
半导体材料有哪些半导体材料是指具有介于导体和绝缘体之间电导率的材料。
半导体材料中的电子运动机制主要包括导带和价带之间的跃迁,被称为半导体材料特有的能带结构。
半导体材料在电子器件、光学器件以及能源转换中有广泛应用。
下面将介绍几种常见的半导体材料。
1. 硅(Silicon):硅是最常用的半导体材料之一,其在电子器件中的应用非常广泛。
硅具有较高的熔点、热稳定性和电化学稳定性,因此可以制备出高质量的电子器件。
同时,硅的材料成本较低,容易制备,使其成为大规模集成电路的首选材料。
2. 锗(Germanium):锗是第一个在电子器件中被广泛应用的半导体材料。
与硅相比,锗具有较高的电子和空穴迁移率,更早地被用于晶体管和其他半导体器件的制备。
然而,锗的材料成本较高且热容性较差,导致其被硅所取代。
3. 砷化镓(Gallium Arsenide,GaAs):砷化镓是一种重要的Ⅱ-Ⅲ族半导体材料,具有比硅更高的电子迁移率和较宽的能隙。
因此,在高频和高速器件以及光电器件中得到广泛应用。
4. 硒化锌(Zinc Selenide,ZnSe):硒化锌是一种Ⅱ-Ⅵ族半导体材料,具有优异的光学性能。
硒化锌的带隙宽度较大,适用于制备蓝紫光发光二极管和激光二极管等光电器件。
除了以上提到的几种常见的半导体材料外,还有许多其他半导体材料也具有特殊的性能和应用。
例如,磷化氮(GalliumNitride,GaN)在高功率电子器件和紫光发光二极管中有重要应用;碲化镉(Cadmium Telluride,CdTe)在太阳能电池中具有较高的光电转换效率;氮化硼(Boron Nitride,BN)则被用于高温、高频电子器件等领域。
总之,半导体材料在现代电子和光电器件中起着重要的作用。
随着科技的不断发展,半导体材料的种类和应用也在不断扩展和创新。
半导体材料的概念
半导体材料的概念半导体是指具有半导体特性的材料,它们在导电性能上介于导体和绝缘体之间。
半导体材料在电子、通信、能源、医疗等领域有着广泛的应用。
本文将介绍半导体材料的几种主要类型,包括元素半导体、化合物半导体、非晶半导体、有机半导体、金属间化合物、氧化物半导体以及合金与固溶体。
1.元素半导体元素半导体是指只由一种元素组成的半导体材料,如硅、锗等。
其中,硅是最常用和最重要的元素半导体之一,它具有高导电性能、高热导率以及稳定的化学性质,因此在微电子、太阳能电池等领域得到广泛应用。
2.化合物半导体化合物半导体是指由两种或两种以上元素组成的半导体材料,如GaAs、InP等。
这些化合物半导体具有较高的电子迁移率和特殊的能带结构,因此在高速电子器件、光电子器件等领域具有广泛的应用前景。
3.非晶半导体非晶半导体是指没有晶体结构的半导体材料,它们通常由化学气相沉积、物理气相沉积等方法制备。
非晶半导体具有较低的晶格缺陷和较高的电子迁移率,因此在太阳能电池、电子器件等领域得到广泛应用。
4.有机半导体有机半导体是指由有机分子组成的半导体材料,如聚合物的分子晶体、共轭分子等。
有机半导体具有较低的制造成本、较高的柔性和可加工性,因此在柔性电子器件、印刷电子等领域具有广阔的应用前景。
5.金属间化合物金属间化合物是指由两种或两种以上金属元素组成的化合物,如Mg3N2、TiS2等。
这些金属间化合物具有特殊的物理和化学性质,因此在电子器件、催化剂等领域具有潜在的应用价值。
6.氧化物半导体氧化物半导体是指由金属元素和非金属元素组成的氧化物,如ZnO、SnO2等。
这些氧化物半导体具有较高的电子迁移率和稳定性,因此在太阳能电池、电子器件等领域得到广泛应用。
7.合金与固溶体合金与固溶体是指由两种或两种以上的金属或非金属元素组成的混合物,如Ag-Cu合金、Zn-S固溶体等。
这些合金与固溶体具有特殊的物理和化学性质,因此在电子器件、催化剂等领域具有潜在的应用价值。
半导体材料是什么
半导体材料是什么半导体材料是一种特殊的材料,具有介于导体和绝缘体之间的导电性质。
在它的基础上,可以制造出各种电子元器件,如晶体管、二极管和集成电路,广泛应用于现代电子技术领域。
本文将对半导体材料进行详细介绍。
半导体材料的导电性介于导体和绝缘体之间,这是因为它的能带结构与导带和价带之间的带隙相对较小。
在绝缘体中,带隙较大,导电能力很弱,而在导体中,带隙几乎不存在,所以导电能力很强。
半导体材料的导电能力可以通过控制材料成分、杂质掺入和温度等因素来调节。
半导体材料的导电性质是由其原子结构和能带结构决定的。
在半导体材料中,每个原子都有四个价电子,这四个价电子可以与相邻原子共享,形成共价键。
共价键的形成使得半导体材料中的原子形成一个有序的三维晶格结构。
在这个结构中,能带被划分为价带和导带两个部分。
价带是最高能级的带,它的电子是不自由移动的。
导带是比价带能级更高的带,它的电子可以自由移动,并且可以传递电流。
半导体材料的导电能力与其带隙的大小有关。
带隙是价带和导带之间的能量差,当带隙较小时,电子可以通过吸收辐射或热激发等方式从价带跃迁到导带,形成导电。
这种导电方式被称为本征导电。
而当带隙较大时,电子很难从价带跃迁到导带,因此导电能力很弱。
半导体材料的导电性还可以通过掺杂来调节。
掺杂是在半导体材料中加入一些掺杂原子,这些原子与半导体原子有不同的电子和空穴能级,从而改变材料的导电性质。
根据掺杂原子的电子能级,掺杂可以分为n型和p型。
n型半导体是通过掺入能够提供自由电子的杂质原子,导致导带电子浓度增加,从而增加了导电性。
p型半导体是通过掺入能够接受电子的杂质原子,导致价带空穴浓度增加,从而增加了导电性。
半导体材料在现代电子技术中有着广泛的应用。
晶体管是半导体技术最重要的应用之一,它是一种能够控制电流的电子元器件。
通过控制晶体管的电子流,可以实现放大信号、开关电路和数字逻辑运算等功能。
集成电路是将数亿个晶体管和其他电子元器件集成在一起制成一个芯片,广泛应用于计算机、手机、电视等各个领域。
半导体的材料
半导体的材料半导体是一种具有介于导体和绝缘体之间电导率的材料。
它在电子学和光电子学领域有着广泛的应用,如集成电路、光电器件等。
半导体的材料选择对于器件性能有着至关重要的影响,下面将介绍几种常见的半导体材料及其特性。
硅(Si)是最常见的半导体材料之一。
它具有丰富的资源、良好的热稳定性和化学稳定性,因此被广泛应用于集成电路和太阳能电池等领域。
硅晶体结构稳定,易于制备高质量的晶体材料,但其能隙较大,需要高能量的光子才能激发电子跃迁,因此在光电器件中的效率相对较低。
除了硅外,砷化镓(GaAs)也是一种重要的半导体材料。
相比于硅,GaAs具有较小的能隙,因此在光电器件中有着更高的效率。
此外,GaAs还具有高载流子迁移率和较高的饱和漂移速度,适用于高频器件和微波器件的制备。
氮化镓(GaN)是近年来备受关注的半导体材料。
它具有较宽的能隙和较高的电子饱和漂移速度,因此在高功率、高频率的电子器件中有着广泛的应用前景。
GaN 材料还具有良好的热稳定性和较高的击穿场强,适用于高温、高压环境下的器件制备。
此外,碳化硅(SiC)也是一种重要的半导体材料。
它具有较宽的能隙和较高的击穿场强,适用于高温、高压、高频率的电子器件。
SiC材料还具有较高的热导率和良好的化学稳定性,因此在电力电子器件和光电器件中有着广泛的应用。
总的来说,不同的半导体材料具有各自独特的特性和应用领域。
在实际应用中,需要根据具体的器件要求选择合适的材料,以实现最佳的性能和效果。
随着半导体技术的不断发展,相信会有更多新型的半导体材料被发现并应用于各种领域,推动电子学和光电子学的进步和发展。
半导体常用材料
半导体常用材料半导体材料是现代电子技术中不可或缺的重要组成部分。
它们的特殊性质使得半导体材料成为了我们日常生活中各种电子设备的基础。
本文将介绍一些常见的半导体材料,并探讨它们在电子领域中的应用。
1. 硅(Si)硅是最常见的半导体材料之一。
由于其丰富的资源和良好的电学性能,硅在电子技术中得到了广泛的应用。
硅片是制造集成电路的基础,它的高纯度和晶体结构决定了集成电路的性能。
硅材料还可以用于制造光电器件、太阳能电池等。
2. 砷化镓(GaAs)砷化镓是另一种常用的半导体材料。
它具有较高的电子迁移率和较小的能带间隙,使得它在高频电子器件和光电器件中有着广泛的应用。
砷化镓可以用于制造高速场效应晶体管、激光二极管等。
3. 砷化锗(Ge)砷化锗是一种具有较高迁移率的半导体材料。
它在红外光电探测器、光纤通信等领域有着广泛的应用。
砷化锗的高迁移率使得它在高速电子器件中有着独特的优势。
4. 氮化镓(GaN)氮化镓是一种宽禁带半导体材料,具有较高的电子饱和迁移率和较大的能带间隙。
它在高功率电子器件、蓝光发光二极管等方面有着重要的应用。
氮化镓的特殊性质使得它在节能环保领域中具有巨大的潜力。
5. 磷化铟(InP)磷化铟是一种常用的III-V族半导体材料。
它在光电器件和微波器件中有着广泛的应用。
磷化铟的优异电学性能使得它在光通信、雷达等领域中发挥着重要作用。
6. 碳化硅(SiC)碳化硅是一种宽禁带半导体材料,具有较高的热稳定性和较大的击穿电场强度。
它在高温高压电子器件和功率电子器件中有着广泛的应用。
碳化硅的特殊性质使得它在新能源领域中具有重要的地位。
总结起来,半导体材料在电子技术中发挥着重要的作用。
硅、砷化镓、砷化锗、氮化镓、磷化铟和碳化硅等材料在不同领域中有着各自的应用优势。
随着科学技术的不断发展,人们对于半导体材料的研究和应用也将不断取得新的突破。
相信在不久的将来,半导体材料将继续推动电子技术的发展,为我们的生活带来更多的便利和创新。
什么是半导体材料
什么是半导体材料半导体材料是一种介于导体和绝缘体之间的材料。
具体来说,半导体材料具有比导体更高的电阻率,但比绝缘体更低的电阻率。
这种特性使得半导体材料在电子学、光电子学以及微电子器件制造等领域中具有重要的应用价值。
半导体材料通常是由某些元素(如硅、锗)或化合物(如化合物半导体)组成的固体材料。
常见的半导体材料有硅(Si)、锗(Ge)、砷化镓(GaAs)、磷化铟(InP)等。
这些材料具有特殊的能带结构,对电流的传导能力有所限制。
在半导体材料中,原子结构是由离子晶体构成的。
其中的离子与电子之间通过共价键或离子键相互结合。
在晶体中,原子排列成为一个规则的晶格结构。
这种有序排列的原子结构决定了半导体材料的特性。
半导体材料的导电特性是由其能带结构决定的。
能带是描述电子能量状态的概念,分为价带和导带两种。
在绝缘体中,价带的能级与导带的能级之间存在一个能隙(禁带宽度),禁止电子跃迁到导带状态。
而在导体中,价带与导带的能级重叠,电子可以自由传导。
而半导体材料的能带结构介于绝缘体和导体之间,禁带宽度较窄,一些电子可以通过外界激发,跃迁到导带中,形成有效载流子,从而具备了在特定条件下的导电能力。
半导体材料在电子学领域中有着广泛的应用。
最典型的应用是半导体器件,如晶体管、二极管、半导体激光器等。
这些器件可以在电子电路中起到开关、放大、调制等功能。
此外,半导体材料也被广泛应用于光电子学,如太阳能电池、光电二极管和LED等。
通过控制半导体材料的电子状态,人们可以实现光电转换效应,将光能转化为电能或者将电能转化为光能。
随着科技进步的发展,半导体材料的研究与应用也在不断拓展。
例如,碳纳米管、量子点等新型材料被发现,具有更特殊的电子能带结构和优异的电、光学特性。
这些材料在微纳尺度电子器件制备和量子信息领域中有着重要的应用潜力。
总而言之,半导体材料是一类在电子学和光电子学中起着关键作用的材料。
通过控制半导体材料的能带结构和电子状态,人们可以实现电流的控制和光电转换等功能。
半导体材料是什么意思
半导体材料的定义和应用
半导体材料的本质
半导体材料是一种介于导体(如金属)和绝缘体之间的材料。
在此类材料中,
电子的导电能力介于导体和绝缘体之间。
这种中间状态赋予了半导体材料在现代电子学和光电领域中独特的应用价值。
常见的半导体材料包括硅、锗、砷化镓等。
半导体材料的晶体结构
半导体材料通常具有有序的晶格结构,这种结构有助于在其内部形成电子的自
由移动通道。
这种晶格结构为半导体的电学性能和光学性能奠定了基础,也决定了其在电子器件中的应用范围。
半导体材料在电子器件中的应用
半导体材料广泛应用于电子器件制造中,其中最典型的应用是在集成电路(IC)制造中。
集成电路是现代电子设备的核心组成部分,其中大量的晶体管和电容器等元件都是利用半导体材料制造的。
除了集成电路,半导体材料还被广泛应用于光电器件制造中,如太阳能电池、LED、激光器等。
这些器件利用半导体材料的光学性能实现能源转换和光信号调控
等功能。
未来半导体材料的发展趋势
随着科技的不断发展,人们对半导体材料的性能要求也在不断提高。
未来,半
导体材料的发展趋势可能包括:开发新型半导体材料,提高材料的导电性能和光学性能,拓展半导体材料在生物医学领域的应用等方向。
结语
半导体材料作为现代电子学和光电领域的重要组成部分,扮演着关键的角色。
通过不断的研究和创新,半导体材料将继续推动人类对电子技术和光电技术的发展,为未来科技进步带来更多惊喜和机遇。
半导体材料的基础知识
半导体材料的基础知识半导体材料是一种在现代电子学和信息技术中应用广泛的材料。
它的基础性质和应用原理可以说是当代物理学和电子技术的重要研究内容。
在本文中,我们将介绍半导体材料的基础知识。
1. 半导体材料的基本结构半导体材料通常由硅,锗,蓝宝石,碳化硅等多种材料组成。
半导体材料的结构比较复杂,但是可以分为三个主要部分:晶格结构,杂质、缺陷与材料表面。
(1)晶格结构半导体材料是由晶体结构组成的,它具有一定的周期性和对称性。
硅族元素和氮族元素晶格结构通常为立方晶系,锗和砷的晶格结构则为钻石晶系。
晶格结构的大小和组成决定了材料的物理性质。
(2)杂质、缺陷和材料表面半导体材料的表面和晶界可能存在杂质和缺陷。
杂质是指掺入半导体晶体中的不同元素,通常称为掺杂。
这种掺杂可以改变材料的特性,如电导率、热导率等,从而使其达到所需的性能。
缺陷则是材料的晶体中的结构性变化。
他们可以导致材料的导电性变化,从而影响整个电子系统的运行效果。
2. 半导体物理特性半导体材料数电子学通常被用于发展系统和设备。
因为半导体材料具有一些特殊的物理和电学特性。
(1)导电类型半导体材料的导电型别主要有p型和n型。
它们的特点在于材料中的掺杂浓度不同。
p型是指加入含有三个电子的元素,取代了材料中原来的元素。
这些三价元素可以在p型半导体中留下空位置,其中可以容纳自由电子,从而形成电子空穴。
n型半导体与p 型有所不同,它是通过向材料中掺入含有五个电子的元素来形成的,如磷、硒等元素。
这些五价元素可以提供更多的自由电子,从而导致电子流通的过程。
(2)禁带宽度半导体材料有一个固有的能带结构,这个能带称为禁带。
当材料导电时,电子从导带中被激发到价带中。
而导带和价带之间的距离称为禁带宽度。
这个宽度影响材料的电性质,并且也很重要,因为它决定了材料能否被用作半导体器件的基础。
3. 典型半导体器件半导体材料不仅可以作为电子元器件的基础材料,还可以制成各种各样的器件。
半导体材料简介
半导体材料简介
半导体材料是一种介于固体和液体之间的材料。
它在物理和化学性质上都与晶体有很大的差别,因此在用途上又与晶体有着不同的要求。
根据其晶体结构可将半导体材料分为半导体氧化物、半导体金属氧化物以及半导体半绝缘体。
在20世纪40年代以前,人们一直认为,能导电的物质就是晶体。
直到20世纪40年代中期,人们才认识到能导电的物质并不是晶体,而是由许多分散的电子所组成的“自由电子”。
在这之后,又出现了能导电和不导电两种状态。
这就是半导体。
到20世纪50年代末、60年代初,又提出了能导电和不导电两种状态存在的条件,即要有“能带间隙”。
20世纪60年代初,人们又提出了“量子隧道效应”和“量子隧穿效应”两种现象。
这些现象都对半导体材料的性质产生了重要影响。
由于这两种效应都与电子有关,所以人们又将它们称为“电子材料”或“量子性材料”。
—— 1 —1 —。
半导体的基本概念及典型的半导体材料
半导体的基本概念及典型的半导体材料
半导体是一种电子和空穴两种载流子都参与导电的物质。
它的导电能力介于导体(如金属)和绝缘体(如陶瓷、橡胶)之间。
半导体的导电性受温度、光照、杂质等因素的影响,具有可控性和可变性。
典型的半导体材料有以下几种:
1. 硅(Si):硅是最常用的半导体材料,广泛应用于集成电路、太阳能电池等领域。
硅半导体具有较高的热稳定性和化学稳定性,是目前应用最广泛的半导体材料。
2. 锗(Ge):锗与硅类似,也是一种重要的半导体材料。
由于锗的带隙较小,因此其发光波长较长,适用于红外光探测器等器件。
3. 砷化镓(GaAs):砷化镓是一种III-V族化合物半导体,具有直接跃迁的特点,因此在光电器件、激光器等领域有广泛应用。
4. 磷化铟(InP):磷化铟也是一种III-V族化合物半导体,具有优异的光电性能,适用于光纤通信、光探测器等器件。
5. 碳纳米管:碳纳米管是一种一维纳米材料,具有独特的电学、光学和力学性能。
近年来,碳纳米管在电子器件、传感器等领域的应用逐渐受到关注。
6. 氮化镓(GaN):氮化镓是一种宽禁带半导体材料,具有高的电子迁移率和高的击穿电压,适用于高功率、高频、高温等特殊环境下的电子器件。
半导体常用材料知识点总结
半导体常用材料知识点总结1. 硅(Si)硅是最为常见的半导体材料,因为其丰富的资源和成熟的生产技术,被广泛应用于半导体工业。
硅材料具有可靠的物理性能,硅基半导体器件如晶体管、集成电路等都是使用硅材料制成的。
此外,硅材料还可以进行掺杂,形成n型和p型半导体,用于制作二极管和晶体管等元件。
2. 砷化镓(GaAs)砷化镓是另一种常见的半导体材料,具有较高的移动率和较宽的能隙,适用于高频器件、激光器以及光电器件。
与硅相比,砷化镓的性能在一些方面更优秀,因此在一些特定领域有着更广泛的应用。
3. 硒化镉(CdSe)硒化镉是一种II-VI族的半导体材料,具有较大的光学能隙和优异的光电性能,因此被广泛应用于光电器件领域,如光伏电池、光电探测器等。
4. 砷化铟(InAs)砷化铟是另一种III-V族的半导体材料,具有较高的载流子迁移率和较小的电子有效质量,适用于高频器件、高速电子器件和光电器件。
5. 碳化硅(SiC)碳化硅是一种宽禁带半导体材料,具有较高的热稳定性和较大的击穿电场强度,适用于高温、高频、高压等极端环境下的电子器件和功率器件。
6. 氮化镓(GaN)氮化镓是一种III-V族的半导体材料,具有较大的击穿电场强度和较高的饱和漂移速度,适用于高功率、高频率的射频器件和光电器件。
7. 磷化铝(AlP)磷化铝是一种III-V族的半导体材料,具有较低的能隙和较高的电子迁移率,适用于红外探测器、太阳能电池等光电器件。
总结来说,半导体材料具有丰富的种类和优异的性能,被广泛应用于电子器件、光电器件、能源器件等领域。
随着科学技术的发展,新型半导体材料的研究也在不断推进,相信未来半导体材料的应用领域会更加广泛,性能也会更加优越。
半导体材料是什么
半导体材料是什么
半导体材料,作为一类在电子行业中广泛应用的材料,其特性和应用场景备受
关注。
通过探究半导体材料的定义、特性和应用领域,我们能够更深入地了解这一领域的重要性。
定义
半导体材料是指在电导率介于导体和绝缘体之间的材料,其电导度比绝缘体高
但比导体低。
半导体材料在晶体结构方面具有晶体性,其电子的原子轨道布局使得在一定条件下能形成能带结构。
特性
具有以下几个主要特性: - 热激发的载流子 - 随温度升高,电导率变化显著 - 具有负温度系数 - 断带较窄 - 电子与空穴的传输 - 受光照射影响
应用领域
半导体材料广泛应用于电子、光电子、集成电路、太阳能电池等领域。
其中,
集成电路是应用最为广泛的领域之一。
半导体材料在集成电路中作为微小电子元件,承担着信息传输、存储和处理等重要功能。
此外,半导体材料还被广泛应用于半导体激光器、光电探测器等光电子领域,以及高效率的太阳能电池中,对环境友好的新能源领域也有广泛应用。
发展趋势
随着科技的进步和工业需求的不断增加,半导体材料的研究和应用也在不断向
着更高效、更节能、更环保的方向发展。
未来,随着半导体材料的不断创新和应用领域的拓展,相信其在电子与光电子领域的重要地位将会进一步巩固并发挥更加重要的作用。
半导体材料
一,半导体材料概述半导体材料是一类具有半导体性能、可用来制作半导体器件和集成电路的电子材料,其电导率在10(U-3)~10(U-9)欧姆/厘米范围内。
正是利用半导体材料的这些性质,才制造出功能多样的半导体器件。
半导体材料是半导体工业的基础,它的发展对半导体技术的发展有极大的影响。
1.1半导体材料的分类半导体材料按化学成分和内部结构,大致可分为以下几类。
1、化合物半导体由两种或两种以上的元素化合而成的半导体材料。
它的种类很多,重要的有砷化镓、磷化铟、锑化铟、碳化硅、硫化镉及镓砷硅等。
其中砷化镓是制造微波器件和集成电的重要材料。
碳化硅由于其抗辐射能力强、耐高温和化学稳定性好,在航天技术领域有着广泛的应用。
2、无定形半导体材料用作半导体的玻璃是一种非晶体无定形半导体材料,分为氧化物玻璃和非氧化物玻璃两种。
这类材料具有良好的开关和记忆特性和很强的抗辐射能力,主要用来制造阈值开关、记忆开关和固体显示器件。
3、元素半导体有锗、硅、硒、硼、碲、锑等。
50年代,锗在半导体中占主导地位,但锗半导体器件的耐高温和抗辐射性能较差,到60年代后期逐渐被硅材料取代。
用硅制造的半导体器件,耐高温和抗辐射性能较好,特别适宜制作大功率器件。
因此,硅已成为应用最多的一种半导体材料,目前的集成电路大多数是用硅材料制造的。
4、有机增导体材料已知的有机半导体材料有几十种,包括萘、蒽、聚丙烯腈、酞菁和一些芳香族化合物等,目前尚未得到应用。
半导体材料的特性参数对于材料应用甚为重要。
因为不同的特性决定不同的用途。
1.2半导体材料特性半导体材料的导电性对某些微量杂质极敏感。
纯度很高的半导体材料称为本征半导体,常温下其电阻率很高,是电的不良导体。
在高纯半导体材料中掺入适当杂质后,由于杂质原子提供导电载流子,使材料的电阻率大为降低。
这种掺杂半导体常称为杂质半导体。
杂质半导体靠导带电子导电的称N型半导体,靠价带空穴导电的称P型半导体。
不同类型半导体间接触(构成PN结)或半导体与金属接触时,因电子(或空穴)浓度差而产生扩散,在接触处形成位垒,因而这类接触具有单向导电性。
半导体材料概述
半导体材料半导体材料作为半导体产业链上游的重要环节,在芯片的生产制造过程中起到关键性作用。
根据芯片制造过程划分,半导体材料主要分为基体材料、制造材料和封装材料。
其中,基体材料主要用来制造硅晶圆或化合物半导体;制造材料主要是将硅晶圆或化合物半导体加工成芯片所需的各类材料;封装材料则是将制得的芯片封装切割过程中所用到的材料。
基体材料根据芯片材质不同,基体材料主要分为硅晶圆和化合物半导体,其中硅晶圆的使用范围最广,是集成电路制造过程中最为重要的原材料。
1、硅晶圆硅晶圆片全部采用单晶硅片,对硅料的纯度要求较高,一般要求硅片纯度在99.9999999%以上,因此其制造壁垒较高。
一般而言,硅片尺寸越大,硅片切割的边缘损失就越小,每片晶圆能切割的芯片数量就越多,半导体生产效率越高,相应成本越低。
2、化合物半导体主要是指神化钱(GaAs)氮化钱(GaN)>碳化硅(SiC)等第二、三代半导体。
在化合物半导体中,碎化钱(GaAs)具备高功率密度、低能耗、抗高温、高发光效率、抗辐射、击穿电压高等特性,广泛应用于射频、功率器件、微电子、光电子及国防军工等领域。
氮化钱(GaN)能够承载更高的能量密度,且可靠性更高,其在手机、卫星、航天等通信领域,以及光电子、微电子、高温大功率器件和高频微波器件等非通信领域具有广泛应用;碳化硅(SiC)具有高禁带宽度、高饱和电子漂移速度、高热导率等特性,主要作为高功率半导体材料,通常应用于汽车及工业电力电子等领域,在大功率转换领域应用较为广泛。
制造材料1、光刻胶光刻胶是光刻工艺的核心材料,其主要是通过紫外光、准分子激光、电子束、离子束、X射线等光源的照射或辐射,其溶解度发生变化的耐蚀刻材料。
按照下游应用场景不同,光刻胶可分为半导体光刻胶、1CD光刻胶和PCB光刻胶。
从组成成分来看,光刻胶主要成分包括光刻胶树脂、感光剂、溶剂和添加剂等。
在光刻工艺中,光刻胶被涂抹在衬底上,光照或辐射通过掩膜板照射到衬底后,光刻胶在显影溶液中的溶解度便发生变化,经溶液溶解可溶部分后,光刻胶层形成与掩膜版完全相同的图形,再通过刻蚀在衬底上完成图形转移。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
磁控溅射法原理图
分子束外延法
在高真空系统中相对地放置衬底和几个分子喷射炉,将欲 组成化合物的各种元素和掺杂元素分别放入不同喷射炉内 加热,是它们的分子 ( 或原子 ) 以一定的热运动速度和一定 比例的束流强度喷射到加热的衬底表面,与表面产生相互 作用,进行单晶薄膜的外延生长。
溶胶-凝胶法
原料分散在溶剂中,经水 解反应生成活性单体,活 性单体进行聚合,开始成 为溶胶,进而生成具有一 定空间结构的凝胶,涂于 衬底,烘干成膜。 优点:设备简单,工艺温 度低、可大面积制备,易 制得均匀多组分氧化物膜 缺点:陈化时间长,薄膜 易开裂
气敏传感器
β-Ga2O3 可以制作氧气和其它一些还原性气体的探测器。β-Ga2O3 在高温条件下 (800-1000℃)温度范围内对氧气等还原气体较为敏感, 在较低温度(550-700℃)条件下则
对 H2、 CO 和烷烃类还原性气体敏感, 其电阻率随着氧气、 还原性气体浓度的改变而
改变, 是一种良好的高温半导体气敏材料, 如图所示。气敏特性起源于气体与氧化镓表 面或体内的相互作用, 引起了氧化镓材料电阻的显著变化。 相对于其它气敏材料, βGa2O3 具有高稳定性、 对湿度的低敏感性、快速反应性、 自我清洁功能、 不易老化等 诸多优点, 可以制备火警报警器(O2 气敏传感器)和多种气体的探测器。
295-253 nm, 对紫外可见光区都具有很高的透过率。
跟其他半导体材料一样, 氧化镓材料也存在多种形态(如:单晶、薄膜、纳米 结构等),获取的方式也不尽相同。早在 1952 年,就有关于氧化镓材料系统 的报道,但过去半个世纪多以来并没有引起科研人员太多的关注。近年来,随 着氧化镓单晶生长工艺的突破,大尺寸(2 英寸)单晶衬底的获得促使了氧化镓 的研究热潮,2015 年 11 月 3-6 日首届氧化镓及其相关材料国际研讨会在日 本京都大学召开,目前已经能成功地获得 4 英寸的β-Ga2O3 以及α -Ga2O3 单晶 衬底。氧化镓单晶主要采用 Floating Zone (FZ)、 Czochralski 和Edgedefined Film-fed Growth (EFG)法生长,利用现在已经成熟的制备超过 8英 寸直径的 Al2O3 单晶衬底的技术, 科学家们预期更大尺寸的氧化镓单晶衬底 同 样可以廉价并低耗能的进行量产。 纳米结构如纳米线、 纳米带、 纳米片、 纳米花等则主要通过 MOCVD、 气液固方法 (VLS)、 化学溶剂法等方法生长
场效应晶体管
β-Ga2O3 的带隙(~4.9eV)是 Si 的 4 倍多, 也比 SiC 的 3.3eV 及 GaN 的 3.4eV大很多(表 1-1)。 通常情况 下, 带隙越大, 击穿电场强度也会 越大(图 1-19。 而对于具有较大击 穿电场强度的材料,其在功率元器 件中的性能越好,根据一些已知的 半导体带隙及相应的击穿电场强度 对其进行拟合,可以推测β-Ga2O3 具有较大的击穿电场强度, 可达到 8 MV/cm,为商业化半导体 Si 的 20 倍以上,也比常见的宽禁带半导体 SiC 和 GaN 高出的 1 倍以上。βGa2O3 材料具有上述所提的耐高压 的特性之外, 还具有一个非常重要 的特性就是低功耗。基于β-Ga2O3 的耐高压和低损耗的特点使其在 高温、 高频、 大功率电子器件领域 有着广泛的应用前景, 如场效应晶 体管等。
发光二极管
β-Ga2O3 基板与 Al2O3 一样具有高的紫外-可见光透过率(高于 80%), LED 芯片 发出的光能高效率地提取到外部。 但相比于 Al2O3 基板, β-Ga2O3 晶体通过掺杂可以 实现高的导电性, 可以在 LED 芯片表面和背面分别形成阳极和阴极构成垂直结构。垂直 结构相对于基于 Al2O3 基板的横向结构, 不仅可以使驱动电流均匀地分布,而且可以大
上表列出了β-Ga2O3 与主流半导体材料的基本物理性质, β-Ga2O3 的摩尔质
量为 187.44 g/mol, 密度为 5.88 g/cm3, 熔点为 1740℃, 激子束缚能为 3040 meV,介电常数ε为 10。 β-Ga2O3 的带隙相对较宽, 具有光学各向异性的 特点, 沿着不同的晶面带隙会有所差别, 变化范围为 4.2-4.9 eV, 对应波长
生了极为浓厚的兴趣,因为带隙较宽的半导体材料能够发出更短波长的光,且在紫外光区 域能够保持比较高的透明度,可以用来制造蓝光及紫外激光器和发光二极管等发光器件以 及光探测器件等。如今已发现并制备出的蓝光材料包括GaN,ZnSe等,并利用这些材料制造 出了高效率的蓝光激光器和发光二极管。
Ga2O3是一种具有直接带隙的宽禁带氧化物半导体材料,其禁带宽度约为4.9eV比 GaN(Eg~3.4eV)的禁带宽度还要大,并且因为Ga2O3材料具有制备方法简单、便于批量
生产以及稳定的物理化学特性等优点而成为一种非常有前途的紫外和蓝光材料。在多种
Ga2O3材料的同分异构体中,β-Ga2O3最为稳定,也是Ga2O3材料目前应用和研究比较多 的晶型。
β-Ga2O3 的晶体结构为阴离子密堆积结构, Ga 有两种不同的位置, 分别
被 O 氧原子包围构成正四面体和正八面体, O 则有三种不同的位置。 β-Ga2O3 往 往表现出本征 n 型半导体的特性, 这是由于在β-Ga2O3 晶体结构中无论哪一个低 密勒指数晶面优先暴露, 其表面上都会存在氧离子空位
Ga2O3半导体介绍
姓 名: 刘琦 导 师: 李培刚 时 间: 2017.5.12
目录
1. Ga2O3的基本性质 2. Ga2O3的制备工艺 3. Ga2O3的应用前景
Ga2O3的基本性质
随着科技的发展,透明导电氧化物薄膜由于在发光二极管、激光器、平面显示和薄膜太
阳能电池等领域的广泛应用而受到越来越多的关注。近些年来,人们对于宽禁带半导体产
大降低元器件的电阻和热阻, 降低 LED 芯片的发热量,可应用于需要大驱动电流的高功
率 LED。 基于β-Ga2O3 基板垂直结构的 LED 单位面积光输出功率可达到 Al2O3 基板横 向结构产品的 10 倍以上。 虽然 SiC 基板也可用于垂直结构的 LED 衬底, 但其生长成 本相对较高, 而β-Ga2O3 单晶则有望以更低成本来作为 LED 基板。
谢谢!!! 请批评指正!!!
Ga2O3的制备工艺
磁控溅射法
电子在电场的作用下加速飞向基片的过程中与氩原子发生碰撞, 电离出大量的氩离子和电子,电子飞向基片。氩离子在电场的 作用下加速轰击靶材,溅射出大量的靶材原子,呈中性的靶原 子(或分子)沉积在基片上成膜。 优点:牢固致密、高速低温,广泛用于工业生产多晶薄膜 缺点:靶刻蚀不均,高真空、设备较昂贵
溶胶
凝胶
热合成法 在密封的压力容器 (高压釜)中,水为 溶剂,在高温高压 的条件下进行的化 学反应。 优点:设备过程简 单,反应条件易控 制,反应速率快, 产物纯度高,粒径 易控制
Ga2O3的应用前景
由于Ga2O3是为数不多的在深紫外区域仍然是透明的宽带隙半导体氧化物,具有优 良的化学和热稳定性,高温下其电阻率随环境变化敏感等特性,故在许多的领域得到 了广泛的应用。
