风机的分类有哪些

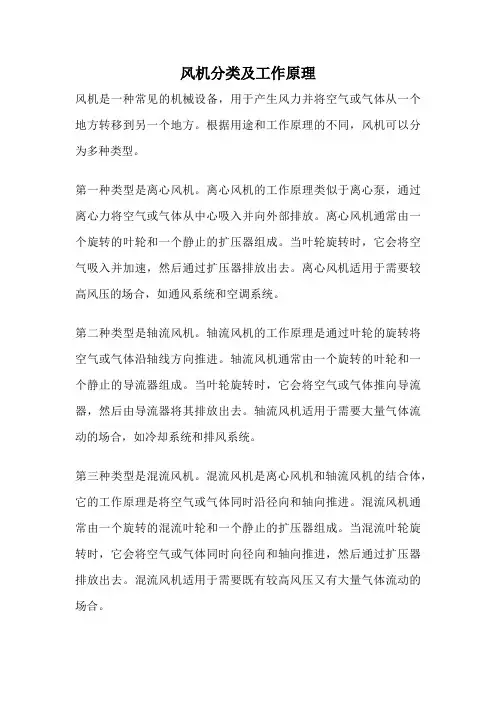

风机分类及工作原理
风机分类及工作原理风机是一种常见的机械设备，用于产生风力并将空气或气体从一个地方转移到另一个地方。
根据用途和工作原理的不同，风机可以分为多种类型。
第一种类型是离心风机。
离心风机的工作原理类似于离心泵，通过离心力将空气或气体从中心吸入并向外部排放。
离心风机通常由一个旋转的叶轮和一个静止的扩压器组成。
当叶轮旋转时，它会将空气吸入并加速，然后通过扩压器排放出去。
离心风机适用于需要较高风压的场合，如通风系统和空调系统。
第二种类型是轴流风机。
轴流风机的工作原理是通过叶轮的旋转将空气或气体沿轴线方向推进。
轴流风机通常由一个旋转的叶轮和一个静止的导流器组成。
当叶轮旋转时，它会将空气或气体推向导流器，然后由导流器将其排放出去。
轴流风机适用于需要大量气体流动的场合，如冷却系统和排风系统。
第三种类型是混流风机。
混流风机是离心风机和轴流风机的结合体，它的工作原理是将空气或气体同时沿径向和轴向推进。
混流风机通常由一个旋转的混流叶轮和一个静止的扩压器组成。
当混流叶轮旋转时，它会将空气或气体同时向径向和轴向推进，然后通过扩压器排放出去。
混流风机适用于需要既有较高风压又有大量气体流动的场合。
除了以上几种常见的风机类型，还有一些特殊用途的风机，如烟气风机、斜流风机和横流风机。
烟气风机用于排出含有烟气或有害气体的空气，斜流风机用于在水泵和风机之间转换能量，横流风机用于实现横向空气流动。
总的来说，风机是一种重要的机械设备，它们根据不同的工作原理和用途被分类为离心风机、轴流风机、混流风机以及其他特殊用途的风机。
这些风机通过各自独特的工作原理，提供了不同的风压和气体流动能力，广泛应用于通风、空调、冷却和排风等领域。
风机分类及其规格型号
第一章
风机分类及其规格型号
风机是我国对气体压缩和气体输送机械的习惯简称。通常所说的风机包括通风机、 鼓风机、压缩机以及罗茨鼓风机，但是不包括活塞压缩机等容积式鼓风机和压缩机。 气体压缩和气体输送机械是把旋转的机械能转换为气体压力能和动能，并将气体输 送出去的机械。
一、按工作原理分类
ww w
!" 通风机 ’" 鼓风机 +" 压缩机
（通用）离心式通风机
示叶轮是双吸入形式，其它参数同第 ! 条
与 $ " %& 型相同的另一（系列）产品。其它
某厂对原 $ " %& 型产品有重大修改，为便于
区别加用“ " !”设计序号表示其它参数同 用于空调通风上，压力系数乘 * 后的化整
数 !!，比 转 速 %$，机 号 为 * 即 叶 轮 直 径
表!"!"# 名 称 形 式 品 种 示单级叶轮转速 ’(((* + ,-.，悬臂支承，流量 ’((,’ + !% 离心式鼓风机 &! ’(( " !%() ,-.，出 口 压 力 (%!()/01 （ 绝 ） 进 口 压 力 (%!/01 （绝） 示单级叶轮，转速 ’(((* + ,-.，双支承，流量 34(,’ + 离心式鼓风机和压缩机的名称型号表示举例 型 号 说 明
#" 型号 离心式鼓风机和离心式压缩机产品型号组成见表 ! $ ! $ %。
表!$!$% 型 离心式鼓风机和离心式压缩机产品型号 号 品
（ ,） 、氧（ -） 、混合气（.）等，重复时用两位字头表示。 /" 进气口名义流量系按系列化统一规定。 0" 进气口绝对压力差为 1"!2*3，则未表示。 、 “#”等表示，该型产品有重大修改时则用之。若性能参数、外形尺寸、地基尺 %" 设计序号用阿拉伯数字“!” 寸、易损件没有更改时，则未用此序号。 4" 多缸机组的型号，为了便于区分，给出了缸的型号。 (" 产品名称首先系按结构形式（系列）代号命名。
风机基础知识
声学基础
声学物理量
• • •
•
周期T：完成一次振动的时间，s 波长λ：相邻密部之间的长度，m 频率 f ：每秒钟的振动次数，Hz 一般人耳的听觉范围20Hz—20kHz 声速C：声波在媒质中的传播速度，m/s 空气中的声速C=20.05*(273+t)1/2 其中t为空气温度，℃
声学物理量的相互关系
通风系统的噪声
主要噪声源：风机
•
•
再生噪声：因气体流动，在系统各部件中产生的气流噪声
噪声控制的基本措施
噪声源的控制：低噪声产品的研制与选择 • 传播途径的控制 1、隔振装置：降低结构噪声的传播 2、隔声装置：降低直达噪声 3、吸声装置：提高吸声量、降低混响声
•
消声器基本性能要求
• •
• •
主要原理可分两种消声器：阻性、挠性 消声性能：较宽频率范围内的消声效果。常用插入损失衡 量。 空气动力性能：空气流经消声器的阻力。 机械性能：要求足够的机械强度和刚度，较长的使用寿命， 结构紧凑、轻便，易于加工、安装，制造成本低。
风机相似理论
•
相似风机性能参数换算
假设某型风机参数分别为 流量Q 压力P 功率N 转速n 效率η 需换算风机参数 流量Qm 压力Pm 功率Nm 转速nm 效率ηm
则二者之间的换算关系如下：
P ρ D 2 n 2 压力换算： （ ） （ ） Pm ρ m D m nm Q D n 流量换算： （ ） Qm Dm n m N ρ D 5 n 3 功率换算： （ ） （ ） N m ρ m Dm nm 效率换算： η η m
离心风机三种主要的叶轮形式
离心风机的叶轮相比轴流风机的叶轮复杂的多，工艺 上要求较高，根据叶轮出风口端的叶片角度可将风机叶轮 分为前向型、径向型、后向型。
风机类别
风机类型按原理分为：离心风机、轴流风机、贯流风机、混流风机。
一、离心风机（高压力，小流量）离心风机的工作原理与透平压缩机基本相同，均是由于气体流速较低，压力变化不大，一般不需要考虑气体比容的变化，即把气体作为不可压缩流体处理。
离心风机可制成右旋和左旋两种型式.从电动机一侧正视,叶轮顺时针旋转,称为右旋转风机,叶轮逆时针旋转,称为左旋转风机.离心风机轴向进风，径向出风，静压较大，内机一般采用此种方式。
轴向进风，径向出风，静压较大，内机一般采用此种方式。

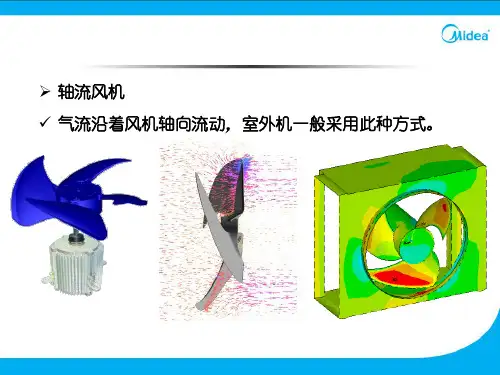

二、轴流风机（低压力，大流量）轴流风机气流沿着风机轴向流动，室外机一般采用此种方式。
气流沿着风机轴向流动，室外机一般采用此种方式。
轴流式风机叶片的工作方式与飞机的机翼类似。
但是，后者是将升力向上作用于机翼上并支撑飞机的重量，而轴流式风机则固定位置并使空气移动。
轴流式风机的横截面一般为翼剖面。
叶片可以固定位置，也可以围绕其纵轴旋转。
叶片与气流的角度或者叶片间距可以不可调或可调。
改变叶片角度或间距是轴流式风机的主要优势之一。
小叶片间距角度产生较低的流量，而增加间距则可产生较高的流量。
先进的轴流式风机能够在风机运转时改变叶片间距（这与直升机旋翼颇为相似），从而相应地改变流量。
这称为动叶可调(VP)轴流式风机。
轴流风机又叫局部通风机，是工矿企业常用的一种风机，安不同于一般的风机它的电机和风叶都在一个圆筒里，外形就是一个筒形，用于局部通风，安装方便，通风换气效果明显，安全，可以接风筒把风送到指定的区域．三、贯流风机贯流风机，所谓贯流风机就是空气进入风机时与电机轴是垂直的，气流沿着风机径向流动，送风柔和，噪音很低，气流沿着风机径向流动，送风柔和，噪音很低，用此种方式。
贯流式风幕机是按风机的形式来确定的．贯流风机，它有这些特征：1、贯流风机是使用一个比较长的圆桶状扇叶轮进行工作，这个圆桶状扇叶的口径都比较大，因为口径大，才能在保证整体空气循环量的基础上使用比较低的转速，从而，降低由于高速运转带来的噪音；2、风机的叶轮做过动平衡：正像汽车轮子要做动平衡一样，风幕机的风轮也需要做这个工作，简单来说，就是保持风轮在运转状态下的平衡，减低噪音，并且延长风机寿命．动平衡是一件消耗工夫的工作，实际上，最后结果可能就是在风轮的某个部位加上配重片而已．可是，究竟在哪个位置加？加多大？这都直接影响到贯流风幕机的使用寿命．3、风机的扇叶是经过精心计算，有意使扇叶之间的距离杂乱无章，呈现一种“不等距”的状况：这个也很简单，就是努力使转动的风轮与空气产生的音频“不规律”，成为“一片”风声，而不是集中在某个频段上的风声。
风机三大类型
离心风机 离心风机 轴向进风，径向出风，静压较大，内机一般采用此种方式。 轴向进风，径向出风，静压较大，内机一云图
离心风机 离心风机 轴向进风，径向出风，静压较大，内机一般采用此种方式。 轴向进风，径向出风，静压较大，内机一般采用此种方式。
贯流风机 气流沿着风机径向流动，送风柔和，噪音很低， 气流沿着风机径向流动，送风柔和，噪音很低，隐薄士采 用此种方式。 用此种方式。
中/高静压风管机
内部全压云图
离心风机 离心风机 轴向进风，径向出风，静压较大，内机一般采用此种方式。 轴向进风，径向出风，静压较大，内机一般采用此种方式。
中/高静压风管机
内部全压云图
贯流风机 气流沿着风机径向流动，送风柔和，噪音很低， 气流沿着风机径向流动，送风柔和，噪音很低，隐薄士采 用此种方式。 用此种方式。
八种常见的风机结构及工作原理动态图解，不能错过了！
八种常见的风机结构及工作原理动态图解，不能错过了！风机包括通风机、透平鼓风机、罗茨鼓风机和透平压缩机，详细划分为离心式压缩机、轴流式压缩机、往复式压缩机、离心式鼓风机、罗茨鼓风机、离心式通风机、轴流式通风机和叶氏鼓风机等八大类。
一、离心式压缩机离心式压缩机是一种叶片旋转式压缩机（即透平式压缩机）。
在离心式压缩机中，高速旋转的叶轮给予气体的离心力作用，以及在扩压通道中给予气体的扩压作用，使气体压力得到提高。
早期，由于这种压缩机只适于低，中压力、大流量的场合，而不为人们所注意。
由于化学工业的发展，各种大型化工厂，炼油厂的建立，离心式压缩机就成为压缩和输送化工生产中各种气体的关键机器，而占有极其重要的地位。
随着气体动力学研究的成就使离心压缩机的效率不断提高，又由于高压密封，小流量窄叶轮的加工，多油楔轴承等技术关键的研制成功，解决了离心压缩机向高压力，宽流量范围发展的一系列问题，使离心式压缩机的应用范围大为扩展，以致在很多场合可取代往复压缩机，而大大地扩大了应用范围。
有些化工基础原料，如丙烯、乙烯、丁二烯、苯等，可加工成塑料、纤维、橡胶等重要化工产品。
在生产这种基础原料的石油化工厂中，离心式压缩机也占有重要地位，是关键设备之一。
除此之外，其他如石油精炼，制冷等行业中，离心式压缩机也是极为关键的设备。
我国在五十年代已能制造离心式压缩机，从七十年代初开始又以石油化工厂，大型化肥厂为主，引进了一系列高性能的中、高压力的离心式压缩机，取得了丰富的使用经验，并在对引进技术进行消化、吸收的基础上大大增强了自己的研究、设计和制造能力。
性能特点：优点：离心式压缩机之所以能获得这样广泛的应用，主要是比活塞式压缩机有以下一些优点。
1、离心式压缩机的气量大，结构简单紧凑，重量轻，机组尺寸小，占地面积小。
2、运转平衡，操作可靠，运转率高，摩擦件少，因之备件需用量少，维护费用及人员少。
3、在化工流程中，离心式压缩机对化工介质可以做到绝对无油的压缩过程。
风机的分类与用途
3.回转式：利用一对或几个特殊形状的回转体(齿轮螺杆、刮板或其它形状的转子)在壳体内做旋转运动而完成气体的输送或提高其压力的一种机械。这种型式的机械结构简单、紧凑、安全可靠，能与高速原动机相连。回转式风机主要有罗茨鼓风机和叶片鼓风机两类。其特点是排气量不随阻力大小而改变，特别适用于要求稳定流量之工艺流程。一般使用在要求输流量不大，压力在0.1 2kgf/平方厘米的范围，用于小转炉、铸造车间化铁炉.市场上的风机种类繁多.象罗茨鼓风机,鼓风机 ,三叶罗茨鼓风机 ,三叶罗茨风机 ,风机,罗茨风机等等.
·离心式鼓风机，风压在14700～34300N/平方米，主要用于输送空气、烧结烟气、煤气、二氧化硫和一些化工气体或混和气体。
·离心式压缩机，风压在34300N/平方米以上，主要用于输送氮气、二氧化碳、焦油气、催化气等化工气体，用于化工厂、炼油厂的乙烯合成、尿素合成、制碱、炼油等。
2.轴流式：原理也是依靠叶轮旋转，叶片产生升力来输送流体，把机械能转化为流体能量。由于流体进入和离开叶轮都是轴向的,故称为轴流式风机。轴流风机属于高比转数，其特点是流量大，风压低。轴流式风机风压一般在450N/平方米～4500N/平方米之间，主要用于矿井、隧道、船舰仓室的通风；纺织厂通风、工业作业场所的通风、降温；化工气体排送；热电厂锅炉的通风、引风；热电站、冶金、化工等冷却塔通风冷却。目前我国轴流式风机也根据风压大小分为轴流式压缩机和轴流式通风机两种。
风机的其他分类
风机按照对气流的加压次数不同，可以分为单级加压风机、双级加压风机和多级加压风机，如罗茨风机是典型的多级加压风机。风机按照设计的结构、电动机的安装位置不同，还可以分为压入式风机和抽出式风机等种类。
�
1.离心式：原理是利用旋转叶轮产生离心力或升力来输送流体并提高其压力。按其能量获得方式又分为离心式风机和轴流式风机两种。这种型式的风机机械结构小、重量轻、效率高、流量大而均匀，能与高速原动机相连。缺点是流量变化时，压力和效率也随之变化。
风机基础知识
目录第1章通风机选型基础知识 21．2．1 离心通风机的名称、型号及结构型式 3 1．3 通风机的主要性能参数 8电机配套轴承表 14室内通风风量计算法 15单位换算表 16风机检查与维护 19风机的安装和使用 21第1章通风机选型基础知识风机是各个工业领域中不可缺少的设备，应用面极其广泛而且量大。
为使用风机的风机高效运行，首先要了解风机的特性，本章将着重叙述风机的基本知识。
1．1 通风机的分类1．1．1 按气流运动方向分类1．1．离心通风机气流进入旋转的叶片通道，在离心力作用下气体被压缩并沿着半径方向流动。
2．2．轴流风机气流轴向进入风机叶轮后，在旋转叶片的流道中沿着轴线方向流动的通风机。
相对于离心通风机，轴流通风机具有流量大、体积小、压头低的特点，用于有灰尘和腐蚀性气体场合时需注意。
3．3．斜流式（混流式）通风机在通风机的叶轮中，气流的方向处于轴流式之间，近似沿锥流动，故可称为斜流式（混流式）通风机。
这种风机的压力系数比轴流式风机高，而流量系数比离心式风机高。
1．1．2 按压力分类1．1．低压离心通风机风机进口为标准大气条件，通风机全压P tF≤1kPa的离心通风机。
2．2．中压离心通风机风机进口为标准大气条件，通风机全压为1k Pa＜P tF＜3kPa的离心通风机。
3．3．高压离心通风机风机进口为标准大气条件，通风机全压为3k Pa＜P tF＜15kPa的离心通风机。
4．4．低压轴流通风机风机进口为标准大气条件，通风机全压为P tF≤0.5kPa的轴流通风机。
5．5．高压轴流通风机风机进口为标准大气条件，通风机全压为0.5k Pa＜P tF＜15kPa的轴流通风机。
1．1．3 按比例大小分类比转速是指要达到单位流量和压力所需的转速。
1．1．低比转速通风机（n s=11~30）2． 2． 中比转速通风机（n s=30~60） 3． 3． 高比转速通风机（n s=60~81）1．1．4 1．1．4 按用途分类按通风机的用途分类，可分为引风机、纺织风机、消防排烟风机等。
风机的分类
风机的分类按气流运动方向的风机分类按照气流运动来进行风机分类的有：1．离心风机气流进入旋转的叶片通道，在离心力作用下气体被压缩并沿着半径方向流动。
2．轴流风机气流轴向进入风机叶轮后，在旋转叶片的流道中沿着轴线方向流动的风机。
相对于离心风机，轴流风机具有流量大、体积小、压头低的特点，用于有灰尘和腐蚀性气体场合时需注意。
3．斜流式（混流式）风机在风机的叶轮中，气流的方向处于轴流式之间，近似沿锥流动，故可称为斜流式（混流式）风机。
这种风机的压力系数比轴流式风机高，而流量系数比离心式风机高。
按压力的风机分类按照压力来进行风机分类的有：1．低压离心风机风机进口为标准大气条件，风机全压PtF≤1kPa的离心风机。
2．中压离心风机风机进口为标准大气条件，风机全压为1kPa＜PtF＜3kPa的离心风机。
3．高压离心风机风机进口为标准大气条件，风机全压为3kPa＜PtF＜15kPa的离心风机。
4．低压轴流风机风机进口为标准大气条件，风机全压为PtF≤0.5kPa的轴流风机。
5．高压轴流风机风机进口为标准大气条件，风机全压为0.5kPa＜PtF＜15kPa的轴流风机。
按比例大小的风机分类比转速是指要达到单位流量和压力所需的转速，按比例大小风机分类有：1．低比转速风机（ns=11~30）2．中比转速风机（ns=30~60）3．高比转速风机（ns=60~81）按用途的风机分类按用途风机分类，可分为引风机、纺织风机、消防排烟风机等。
风机分类风机分类可以按气体流动的方向，分为离心式、轴流式、斜流式和横流式等类型。
这种风机分类的机器有：离心风机工作时，动力机(主要是电动机)驱动叶轮在蜗形机壳内旋转，空气经吸气口从叶轮中心处吸入。
由于叶片对气体的动力作用，气体压力和速度得以提高，并在离心力作用下沿着叶道甩向机壳，从排气口排出。
因气体在叶轮内的流动主要是在径向平面内，故又称径流风机。
离心风机主要由叶轮和机壳组成，小型风机的叶轮直接装在电动机上中、大型风机通过联轴器或皮带轮与电动机联接。
风机知识培训
1—转子组
2—定子组
3—平衡盘 4—联轴器 5—轴承箱
2.3.3 压缩机—排气压力高于343000Pa以上。 离心式压缩机是叶轮对气体作功使气体的压力 和速度升高，完成气体的运输，气体沿径向流过叶 轮的压缩机。又称透平 式压缩机：主要用来压 缩气体，主要由转子和 定子两部分组成：转子 包括叶轮和轴，叶轮上 有叶片、平衡盘和一部 分轴封；定子的主体是 气缸，还有扩压器、弯 道、回流器、迸气管、排气管等装置。
流量”即单位时间内流过风机的气体质量,这个时候需 要考虑风机进口的气体密度,与气体成份,当地大气压,气 体温度,进口压力有密切影响,需经换算才能得到习惯的 “气体流量”）。 3.3 转速 风机转子旋转速度。 常以n来表示、其单位用r/min(r表示转速，min表 示分钟)。 3.4 功率 驱动风机所需要的功率。常以N来表示、 其单位用Kw。 3.5 效率 有用功率与轴功率之比值，常用η来表示。
第二章 离心式风机基础知识
在前面学习风机的分类中，我们已经学习过，按作用原理分 类，风机可分为透平式风机和容积式风机两大类。透平式风机是 通过旋转叶片压缩输送气体的风机，其中按照气流运动方向分 类，可分为离心式风机、轴流式风机、混流式风机和横流式风 机。在这里，我们主要来一起学习离心式风机的一些基础知识。 一、离心式风机的概念及分类 1.1 离心式风机的概念 风机在工作中，气流由风机轴向进入叶片空间，然后在叶轮 的驱动下一方面随叶轮旋转；另一方面在惯性力的作用下提高能 量，沿半径方向
1 7 5 6 2 3 4 1 -进气箱；2 -叶轮； 3 -主轴承；4-动叶 调节装置；5 -扩压器；6 -轴；7 -电动机
（1）、叶轮
叶轮与轴一起组成了通风机的回转部件，通常称为转子。 叶轮是轴流式通风机对气体做功的唯一部件，叶轮旋转时叶片冲 击气体，使空气获得一定的速度和风压。轴流风机的叶轮由轮毂 和叶片组成，轮毂和叶片的连接一般为焊接结构。 叶片有机 翼型、圆弧板形等多种，叶片从根部到叶顶常是扭曲的，有的叶 片与轮毂的连接为可调试，可以改变通风机的风量和风压。一般 叶片数为4~8个，其极限范围则在2~50个之间。 （2）、集风器和流线罩 集风器（吸风口）和流线罩两者组成光滑的渐缩形流道， 其左右是将气体均匀的导入叶轮， 减少入口风流的阻力损失。
风机的分类与构造
风机的分类与构造一、风机分类1、按风机工作原理分类按风机作用原理的不同，有叶片式风机与容机式风机两种类型。
叶片式是通过叶轮旋转将能量传递给气体；容积式是通过工作室容积周期性改变将能量传递给气体。
两种类型风机又分别具有不同型式。
离心式风机叶片式风机轴流式风机混流式风机往复式风机容积式风机回转式风机2、按风机工作压力（全压）大小分类p98Pa(10 mmH2O）。
此风机无机壳，（1）风扇标准状态下，风机额定压力范围为<又称自由风扇，常用于建筑物的通风换气。
p14710Pa(1500 mmH2O)。
（2）通风机设计条件下，风机额定压力范围为98Pa<<一般风机均指通风机而言，也是本章所论述的风机。
通风机是应用最为广泛的风机。
空气污染治理、通风、空调等工程大多采用此类风机。
p196120Pa。
压力较高，是污水处理曝（3）鼓风机工作压力范围为14710Pa<<气工艺中常用的设备。
p196120Pa，或气体压缩比大于3.5的风机，如常（4）压缩机工作压力范围为>用的空气压缩机。
二、通风机分类通风机通常也按工作压力进行分类。
p980Pa(100 mmH2O)低压风机≤<p2942Pa(300 mmH2O)离心式风机中压风机 980Pa≤<p14710Pa(1500 mmH2O）高压风机 2942Pa<通风机p490Pa(50 mmH2O）低压风机≤轴流式风机<p4900Pa(500 mmH2O）高压风机 490Pa<三、离心式风机主要部件离心风机的主要部件与离心泵类似。
下面仅结合风机本身的特点进行论述。
1.叶轮叶轮是离心泵风机传递能量的主要部件，它由前盘、后盘、叶片及轮毂等組成。
叶片有后弯式、径向式和前弯式（见离心泵叶片形状，图2—16），后弯式叶片形状又分为机翼型、直板型和弯板型。
叶轮前盘的形式有平直前盘、锥形前盘和弧形前盘三种，如图4—1所示。
风机工作原理分类
风机工作原理分类
风机是一种常见的机械设备，它的工作原理可以分为以下几种类型。
1.离心风机
离心风机是一种利用离心力将气体或液体从中心向外排放的机械设备。
它的工作原理是通过旋转叶轮产生离心力，将气体或液体从中心向外排放。
离心风机广泛应用于空调、通风、工业生产等领域。
2.轴流风机
轴流风机是一种利用叶片将气体或液体沿着轴线方向移动的机械设备。
它的工作原理是通过旋转叶片将气体或液体沿着轴线方向移动。
轴流风机广泛应用于通风、空调、工业生产等领域。
3.混流风机
混流风机是一种将离心风机和轴流风机的优点结合起来的机械设备。
它的工作原理是通过旋转叶片将气体或液体沿着轴线方向移动，并产生离心力将气体或液体从中心向外排放。
混流风机广泛应用于通风、空调、工业生产等领域。
4.搅拌风机
搅拌风机是一种将气体或液体搅拌均匀的机械设备。
它的工作原理是通过旋转叶片将气体或液体搅拌均匀。
搅拌风机广泛应用于化工、
制药、食品等领域。
风机是一种非常重要的机械设备，它的工作原理有多种类型，每种类型都有其独特的应用领域和优点。
在实际应用中，我们需要根据具体的需求选择合适的风机类型，以达到最佳的效果。
风机的分类与构造
风机的分类与构造一、风机分类1、按风机工作原理分类按风机作用原理的不同，有叶片式风机与容机式风机两种类型。
叶片式是通过叶轮旋转将能量传递给气体；容积式是通过工作室容积周期性改变将能量传递给气体。
两种类型风机又分别具有不同型式。
离心式风机叶片式风机轴流式风机混流式风机往复式风机容积式风机回转式风机2、按风机工作压力（全压）大小分类p98Pa(10 mmH2O）。
此风机无机壳，（1）风扇标准状态下，风机额定压力范围为<又称自由风扇，常用于建筑物的通风换气。
p14710Pa(1500 mmH2O)。
（2）通风机设计条件下，风机额定压力范围为98Pa<<一般风机均指通风机而言，也是本章所论述的风机。
通风机是应用最为广泛的风机。
空气污染治理、通风、空调等工程大多采用此类风机。
p196120Pa。
压力较高，是污水处理曝（3）鼓风机工作压力范围为14710Pa<<气工艺中常用的设备。
p196120Pa，或气体压缩比大于3.5的风机，如常（4）压缩机工作压力范围为>用的空气压缩机。
二、通风机分类通风机通常也按工作压力进行分类。
p980Pa(100 mmH2O)低压风机≤<p2942Pa(300 mmH2O)离心式风机中压风机 980Pa≤<p14710Pa(1500 mmH2O）高压风机 2942Pa<通风机p490Pa(50 mmH2O）低压风机≤轴流式风机<p4900Pa(500 mmH2O）高压风机 490Pa<三、离心式风机主要部件离心风机的主要部件与离心泵类似。
下面仅结合风机本身的特点进行论述。
1.叶轮叶轮是离心泵风机传递能量的主要部件，它由前盘、后盘、叶片及轮毂等組成。
叶片有后弯式、径向式和前弯式（见离心泵叶片形状，图2—16），后弯式叶片形状又分为机翼型、直板型和弯板型。
叶轮前盘的形式有平直前盘、锥形前盘和弧形前盘三种，如图4—1所示。
风机种类及用途
风机种类及用途
风机是一种将低压能量转化为高压能量的机械装置，其作用是将低压的空气或其他介质输送到另一个地方，并在其中产生高压。
常见的风机种类有：
1、螺杆风机：它是一种用于输送空气或其他介质的大型旋转机械设备。
它一般由电机驱动，叶片形成的螺杆旋转，将低压的空气或其他介质吸入，并产生比原来的高压，从而将空气或其他介质输送到指定的目的地。
2、离心风机：它是一种用于输送空气或其他介质的机械设备，它由电机驱动，叶片形成的离心式旋转运动，从而将低压的空气或其他介质吸入，并产生比原来的高压，从而将空气或其他介质输送到指定的目的地。
3、混流风机：它是一种用于输送空气或其他介质的小型机械设备，它由电机驱动，叶片形成的混流式旋转运动，从而将低压的空气或其他介质吸入，并产生比原来的高压，从而将空气或其他介质输送到指定的目的地。
用途：
1、螺杆风机和离心风机经常用于工业气体的供应，也可用于家用厨房的抽油烟机。
2、混流风机因其体积小，适用性广，常用于家用冰箱、洗衣机、空调等家用电器设备。
通风机的不同分类
通风机的不同分类通风机，又叫风机，是一种能够通过风力将空气推动或吸入的机器。
通风机应用广泛，在很多领域都有用途，譬如空气循环、消防通风、采矿通风等。
通风机的分类有很多种，下面我们来详细介绍一下。
按风机用途分类1.工业通风机工业通风机，顾名思义就是应用于工业生产过程中的通风设备。
工业通风机将空气从一处抽出再送到另一处，以实现有效的通风循环。
工业通风机按照不同用途可以又分为喷漆通风机、暴风通风机、防爆通风机等。
2.水暖通风机水暖通风机，就是利用水力叶轮催动转子产生的动力，将空气进行强力推动的一种风机。
水暖通风机广泛应用于大型建筑物、公共场所等地方。
3.船用通风机船用通风机是专门为船舶设计制造的一种通风设备。
船用通风机采用电动机驱动，通过送风管将空气送到各处。
按叶轮尺寸分类1.轴流通风机轴流通风机是一种成熟的风机类型，是工业领域中常见的轴流风机。
轴流通风机叶轮是一种椭圆形的螺旋状，能够将空气沿叶轮轴线方向推动。
轴流通风机有很多优点，如结构紧凑，噪音低等。
2.径流通风机径流通风机是一种颇为常见的小型风机。
径流通风机叶轮是一种弧形，能够将空气沿着叶轮的弧线方向进行推动。
径流通风机体积小，结构简单，既能够达到通风的目的，又能够起到降温、除湿等作用。
3.离心通风机离心通风机是一种大型的机械设备，适用于大型建筑物或煤矿、大型企业等工业场合。
离心通风机以大型离心叶轮为主要结构，能够将空气推送到较远的地方，有很好的通风效果。
按驱动方法分类1.电机驱动风机电机驱动风机是一种普及度最大、应用最广泛的风机驱动方法。
它通过电动机带动叶轮进行旋转，从而实现通风的效果。
电机驱动风机具有操作简便、使用方便、噪音小等优点。
2.风动驱动风机风动驱动风机是一种简单的风机驱动方式，不同于电机驱动风机。
风动驱动风机利用自然的风力或通过风机转动时自身产生的风力产生动力。
风动驱动风机一般只适用于小型应用场合，在工业场合中几乎不用。
以上就是通风机的不同分类，不同类型的通风机具有不同的特点和适用范围，根据不同要求合理选取通风机型号和类型具有很大的重要性。
风机设备维护基础知识
三、风机常见故障
9
轴承发热
1.油路绪塞，给油不足
1.疏通油路
2.滑动轴承间隙过小
2.调整间隙
3.滚动轴承安装不正确，外圈与轴承座孔装配过紧或过松
3.重新装配
4.轴承损坏或轴弯曲
4.更换轴承，轴校直
5.润滑脂加得太多
5.适当减少
6.冷却水过少或中断
6.开大冷却水，疏通管路
7.润滑脂或油质量不良、变质和含有灰尘、沙粒、污垢等杂质或充填量不当
1500以上
1500-1000
1000-750
750以下
机械振动值mm
0.06
0.1
0.12
0.16
电机振动值mm
0.05
0.085
0.1
0.12
用轴承振动速度有效显示时不超过：5.5mm/s
5）.各轴承油位正常6）.轴向位移不超过2-4mm
二、风机的运行点检
4.紧急/报警动作
仪表报警和跳闸值的设定：
一、风机的分类
3.按生产压力的高低分类(以绝对压力计算) ：3.1通风机—排气压力低于1.5万Pa；压缩比1至1.5；3.2鼓风机—排气压力在1.5万Pa-35万Pa之间；压缩比小于4；3.3压缩机—排气压力高于35万Pa以上；压缩比大于4；
离心
轴流
罗茨
往复
螺杆
叶氏
一、风机的分类
风机试运转、启动前的检查准备润滑油加注运行中的检查项目紧急/报警动作紧急停用条件
二、风机的运行点检
1.风机试运转前的检查准备：
保证轴承和所需润滑脂的设备充满推荐的润滑油或润滑脂至正确的油位。检查风机进出气侧，保证空气自由通过。检查地脚螺栓紧固，无松动。防护罩齐全且安装牢固。各轴承、液耦冷油器冷却水畅通，水量充足。各部件保温良好、外观完整、各人孔门检查孔严密关闭。检查风机各部的间隙尺寸，转动部分与固定部分有无碰撞及摩擦现象。检查各种检测仪器、仪表是否灵敏完好，自动和报警等均已试验合格并投入。在叶轮半径方向联轴器附近均不许站人，以免发生危险 。
风机的分类
风机的分类
风机可以根据不同的分类标准进行分类，以下是常见的几种分类方式：
1.按照用途分类(1)通风风机：主要用于室内通风、空气循环、排气等。
(2)工业风机：主要用于工业生产中的物料输送、烟气排放、热交换等。
(3)空调风机：主要用于空调系统中的送风、回风、排气等。
2.按照工作
原理分类(1)离心风机：利用离心力将气体加速，产生气流。
(2)轴流风机：利用叶片的轴向运动将气体加速，产生气流。
(3)混流风机：离心风机和
轴流风机的结合体，既有离心风机的高压能力，又有轴流风机的大风量特点。
3.按照结构形式分类(1)单吸入口风机：只有一个吸入口，适用于单
一的通风或排气。
(2)双吸入口风机：有两个吸入口，适用于需要同时通
风或排气的场合。
(3)多叶片风机：叶片数量较多，适用于需要高压、小
风量的场合。
(4)单叶片风机：叶片数量较少，适用于需要大风量、低噪
音的场合。
总之，风机的分类很多，不同的分类方式对应着不同的应用场
合和工作原理，选择合适的风机可以提高工作效率和节约能源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机的分类有哪些？
1. 风机按使用材质分类可以分好几种，如铁壳风机（普通风机）、玻璃钢风机、塑料风机、铝风机、不锈钢风机等等
2. 风机分类可以按气体流动的方向，分为离心式、轴流式、斜流式（混流式）和横流式等类型。
3. 风机根据气流进入叶轮后的流动方向分为：轴流式风机、离心式风机和斜流(混流)式风机。
4. 风机按用途分为压入式局部风机和隔爆电动机置于流道外或在流道内，隔爆电动机置于防爆密封腔的抽出式局部风机。
5. 风机按照加压的形式也可以分单级、双级或者多级加压风机。
如4-72是单级加压，罗茨风机则是多级加压风机。
新联大物流在章丘罗茨风机配送方面做得不错。
6. 风机按照用途划分可以分为：轴流风机、混流风机、罗茨风机、屋顶风机、空调风机等。
7. 风机按压力可分为低压风机、中压风机、高压风机。
