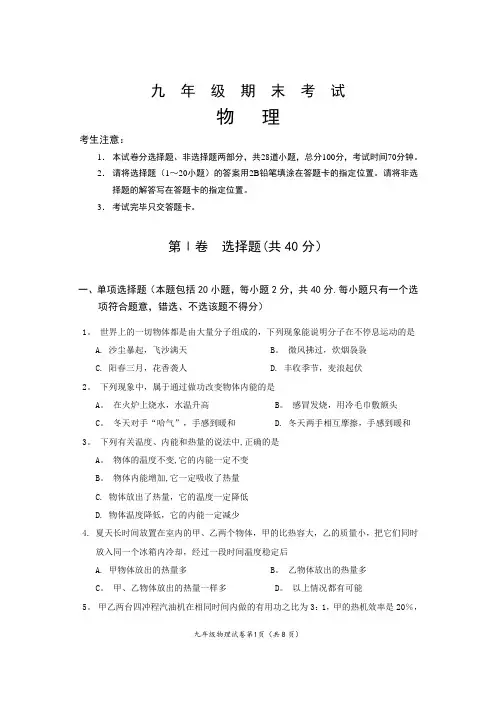

2015—2016九年级上学期期末考试物理试卷
2015—2016九年级上学期期末考试物理试卷
九年级期末考试物理考生注意：1．本试卷分选择题、非选择题两部分，共28道小题，总分100分，考试时间70分钟。
2．请将选择题（1～20小题）的答案用2B铅笔填涂在答题卡的指定位置。
请将非选择题的解答写在答题卡的指定位置。
3．考试完毕只交答题卡。
第Ⅰ卷选择题(共40分）一、单项选择题（本题包括20小题，每小题2分，共40分.每小题只有一个选项符合题意，错选、不选该题不得分）1。
世界上的一切物体都是由大量分子组成的，下列现象能说明分子在不停息运动的是A. 沙尘暴起，飞沙满天 B。
微风拂过，炊烟袅袅C. 阳春三月，花香袭人D. 丰收季节，麦浪起伏2。
下列现象中，属于通过做功改变物体内能的是A。
在火炉上烧水，水温升高 B。
感冒发烧，用冷毛巾敷额头C。
冬天对手“哈气”，手感到暖和 D. 冬天两手相互摩擦，手感到暖和3。
下列有关温度、内能和热量的说法中,正确的是A。
物体的温度不变,它的内能一定不变B。
物体内能增加,它一定吸收了热量C. 物体放出了热量，它的温度一定降低D. 物体温度降低，它的内能一定减少4. 夏天长时间放置在室内的甲、乙两个物体，甲的比热容大，乙的质量小，把它们同时放入同一个冰箱内冷却，经过一段时间温度稳定后A. 甲物体放出的热量多 B。
乙物体放出的热量多C。
甲、乙物体放出的热量一样多 D。
以上情况都有可能5。
甲乙两台四冲程汽油机在相同时间内做的有用功之比为3：1，甲的热机效率是20％，乙的热机效率是25％，则甲、乙两台汽油机消耗同品质汽油质量之比是A. 12:5 B。
5:12 C。
15:4 D。
4：15 6。
用与丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体；结果甲被排斥,乙被吸引。
由此我们可以判定A。
甲带正电，乙带负电 B. 甲带负电，乙带正电C。
甲带负电，乙不带电或带正电 D. 甲带正电，乙不带电或带负电7。
如图所示，图中箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源、电灯和电铃。

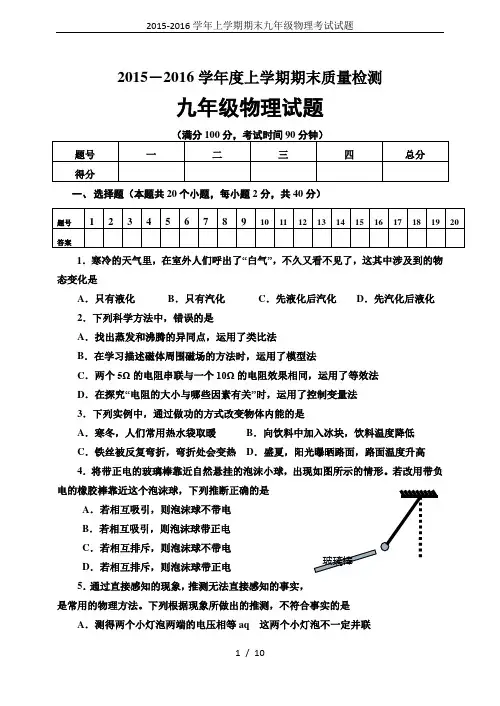

2015-2016学年上学期期末九年级物理考试试题
2015－2016学年度上学期期末质量检测九年级物理试题一、 选择题（本题共20个小题，每小题2分，共40分）1．寒冷的天气里，在室外人们呼出了“白气”，不久又看不见了，这其中涉及到的物态变化是A ．只有液化B ．只有汽化C ．先液化后汽化D ．先汽化后液化2．下列科学方法中，错误的是A ．找出蒸发和沸腾的异同点，运用了类比法B ．在学习描述磁体周围磁场的方法时，运用了模型法C ．两个5Ω的电阻串联与一个10Ω的电阻效果相同，运用了等效法D ．在探究“电阻的大小与哪些因素有关”时，运用了控制变量法3．下列实例中，通过做功的方式改变物体内能的是A ．寒冬，人们常用热水袋取暖B ．向饮料中加入冰块，饮料温度降低C ．铁丝被反复弯折，弯折处会变热D ．盛夏，阳光曝晒路面，路面温度升高4．将带正电的玻璃棒靠近自然悬挂的泡沫小球，出现如图所示的情形。
若改用带负电的橡胶棒靠近这个泡沫球，下列推断正确的是A ．若相互吸引，则泡沫球不带电B ．若相互吸引，则泡沫球带正电C ．若相互排斥，则泡沫球不带电D ．若相互排斥，则泡沫球带正电 5．通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法。
下列根据现象所做出的推测，不符合事实的是A ．测得两个小灯泡两端的电压相等aq 这两个小灯泡不一定并联B ．如图在静止的小磁针上方平行架一根导线，给导线通电时小磁针发生偏转通电导体周围存在磁场C ．小磁针放在磁体旁受力偏转磁体周围有磁场D ．马路两边的路灯同时亮、同时灭路灯是串联的 6．如图所示的电路，电源电压不变，闭合开关S 后，灯L 1和L 2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是A ．灯L 1短路B ．灯L 2短路C ．灯L 1开路D ．灯L 2开路7．如右图所示，在做“连接串联电路”的实验中，一小组同学闭合开关后发现灯泡L 1比L 2亮，则A ．通过L 1的电流大B ．通过L 2的电流大C ．通过两灯的电流一样大D ．无法判断两灯的电流大小 8．一个标有“220V 100W”的电热器，当通过它的电流为0.4A 时，它的实际功率A ．大于额定功率B ．小于额定功率C ．等于额定功率D ．条件不足，无法确定9．下列关于新材料及信息传递的说法中，正确的是A ．移动电话（手机）利用超声波传递信息B ．声呐利用电磁波传递信息C ．超导体主要用于制作电饭锅等电热器D ．半导体可用来制作LED 灯的发光二极管10．如图所示电路中，电源电压不变，开关S 闭合后，滑动变阻器滑片向右移动，下列说法中正确的是A ．电流表示数变大 ，电压表示数变大B ．电流表示数变小，电压表示数不变C ．电压表示数变小，灯泡变暗D ．电压表示数变大，灯泡变亮11．家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是A. 可能是插头插入这个插座时，导致火线和零线相接触形成了短路B ．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸D．可能是这个插座的火线和零线原来就相接触形成了短路12．POS刷卡机的广泛应用给人们的生活带来了便利。

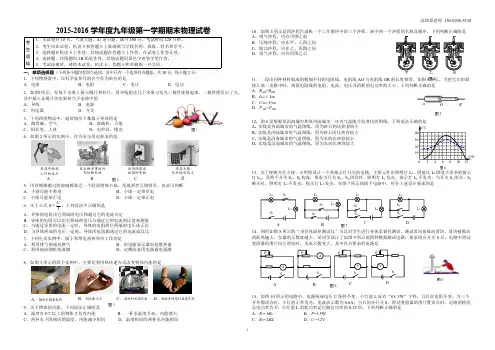

2015-2016学年度九年级第一学期期末物理试卷及答案
10．如图 4 所示是四冲程汽油机一个工作循环中的三个冲程，缺少的一个冲程的名称及顺序，下列判断正确的是 A．吸气冲程，应在甲图之前 B．压缩冲程，应在甲、乙图之间 C．做功冲程，应在乙、丙图之间 D．排气冲程，应在丙图之后
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共 30 分，每小题 2 分） 1．下列物理量中，以科学家焦耳的名字作为单位的是 A．电流 B．电阻 C．电压 D．电功 2．如图1所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光， 其中插入金属片的水果相当于电路中的 A．导线 B．电源 C．用电器 D．开关 3．下列四组物品中，通常情况下都属于导体的是 A．陶瓷碗、空气 B．玻璃杯、大地 C．铅芯笔、人体 D．电炉丝、橡皮 4．如图 2 所示的实例中，符合安全用电要求的是
图1
12. 图 6 是根据某沿海城市和某内陆城市一年内气温随月份变化的图线。下列说法正确的是 A. 实线是内陆城市的气温图线，因为砂石的比热容较小 t/℃ 40 B. 实线是内陆城市的气温图线，因为砂石的比热容较大 C. 实线是沿海城市的气温图线，因为水的比热容较小 30 D. 实线是沿海城市的气温图线，因为水的比热容较大
1
15．如图 10 所示的电路中，电源两端电压 U 保持不变。小灯泡 L 标有“6V 3W”字样，且灯丝电阻不变。当三个 开关都闭合时，小灯泡正常发光，电流表示数为 0.6A；当只闭合开关 S，滑动变阻器的滑片置某点时，电路消耗的 总电功率为 P，小灯泡 L 消耗功率是它额定功率的 0.25 倍。下列判断正确的是 A．R = 6RL B．P=1.5W C．RL=24Ω D．U =12V
20 10 0 2 4 6 图6 8 10 月份 12
2015--2016学年第一学期期末考试九年级物理试卷
2015--2015学年度第一学期期末考试九年级物理试题卷一、填空题（每空1分，共14分）二、选择题（本题共8小题，每小题2分，共16分.7-12题为单项选择题，13-14题是双项选择题，答对一个给1分，答对2个给两分，有一个答错给0分。
）7.8.9.10.11.下列有关磁现象说法中，不正确的是（）A．磁体周围存在磁场；B．磁感线是真实存在的；C．同名磁极互相排斥；D．指南针指南北是因为受到了地磁场的作用。
12.如图所示电路，电源电压不变，R是定值电阻．将一个“6V 2W”的小灯泡接在a、b两点间，小灯泡恰能正常发光；若换一个“6V 3W”的小灯泡接在a、b两点间，则这个小灯泡（）A．比正常发光时暗些B．比正常发光时亮些C．恰能正常发光D．灯丝将会被烧坏13.如图所示的家庭电路中，有两个器件连接错误，它们是：[ ]A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座14.如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是( )A.电压表示数变大，电流表示数变大B.电压表示数变小，电流表示数变小C.电压表示数变大，电流表示数变小D.电压表与电流表示数的比值不变三、作图题（每小题2分，共4分）15.如图8所示的插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将16.它们分别正确地接入电路中。
在图中，标出通电螺线管和小磁针的N、S极及标出电源的“+”、“-”极．四、实验探究题（第18题4分，第19题6分，第20题8分，共18分）17.九一班的同学准备用如图所示的实验装置探究“在升高相同温度的情况下，一定质量的液体吸收热量的多少与物质的种类是否有关”（1）在准备实验器材时，实验时使用搅拌棒的作用是__________________．（2）在此实验中，液体吸收的热量的多少是通过_____________来比较的．（3）其中两个小组记录的实验数据如表：实验组别液体质量/g 初温/℃末温/℃加热时间/min1 水200 25 40 13′30″煤油200 25 40 6′30″2 水200 25 40 12′10″煤油200 25 40 5′45″通过分析实验数据，他们得出的结论是：__________________________________．（4）使质量相同的同种物质升高相同的温度，加热时间应该相同．但1、2两组的同学在交流实验数据时却发现，第1组的加热时间明显偏长．其原因可能是：____________________________________________________．18.小明利用如图17（甲）所示的电路探究电流跟电阻的关系。
2015-2016九年级物理上期期末考试卷
第1页 共4页 ◎ 第2页 共4页学校:___________班级：___________姓名：___________考场：___________考号：___________九年级第上期期末物理试卷一、填空题（每空1分，共14分）1．1909年，著名科学家______根据α粒子散射实验现象提出原子核式结构模型。
认为原子的质量几乎全部集中在直径很小的核心区域，叫原子核，电子在原子核外绕核作轨道运动。
2．在综艺节目“奔跑吧！兄弟”中.如右图所示，参赛嘉宾运动时会带着智能运动手环，此时以地面为参照物，智能运动手环是_ _(选填“运动”或“静止”)的；智能运动手环可以通过_ ___向手机发送运动的统计数据。
3．家用电水杯利用了电流的___效应.某型号电水杯铭牌标有“220V 400W”字样，它正常工作时，发热元件的阻值为____Ω。
4．某家用电热水壶的额定电压为220V ，额定功率为2000W 。
当该电热水壶在额定电压下工作时，用200s 将1L 的水从20℃加热到100℃。
水吸收的热量为___ J ，该电热水壶的效率为______。
（ρ水=1.0×l03kg/m 3，c 水=4.2×l03J/kg·℃） 5.由于独有的特性，石墨烯被称为“神奇材料”， 石墨烯锂电池被称为“超级电池”，科学家甚至预言其将“彻底改变21世纪”。
作为石墨烯生产原料的石墨是_____（填“半导体”、“导体”或“绝缘体”）；相对于“超级电池”，普通蓄电池充电时能量转化过程为______________。
6．在如图所示的实验装置中，用棉线将铜棒ab 悬挂于磁铁N 、S 极之间，铜棒的两端通过导线连接到灵敏电流表上．当铜棒_______运动时，电流表的指针将发生偏转，写出应用该原理制成的一种设备_______。
7．如左图所示，电源电压一定，闭合开关S ，滑动变阻器滑片P 从最上端滑至最下端的过程中，电流表示数I 与滑动变阻器接入电路的阻值R 之间的关系如右图所示。

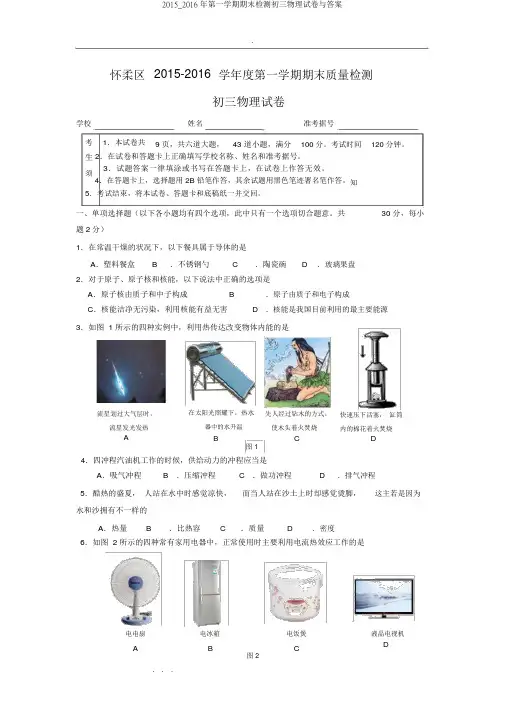

2015_2016年第一学期期末检测初三物理试卷与答案
.怀柔区2015-2016学年度第一学期期末质量检测初三物理试卷学校姓名准考据号考1．本试卷共9 页，共六道大题，43 道小题，满分100 分。
考试时间120 分钟。
生 2．在试卷和答题卡上正确填写学校名称、姓名和准考据号。
3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。
须4．在答题卡上，选择题用 2B 铅笔作答，其余试题用黑色笔迹署名笔作答。
知5．考试结束，将本试卷、答题卡和底稿纸一并交回。
一、单项选择题（以下各小题均有四个选项，此中只有一个选项切合题意。
共30 分，每小题2分）1．在常温干燥的状况下，以下餐具属于导体的是A．塑料餐盒B．不锈钢勺C．陶瓷碗D．玻璃果盘2．对于原子、原子核和核能，以下说法中正确的选项是A．原子核由质子和中子构成B．原子由质子和电子构成C．核能洁净无污染，利用核能有益无害D．核能是我国目前利用的最主要能源3．如图 1 所示的四种实例中，利用热传达改变物体内能的是流星划过大气层时，在太阳光照耀下，热水先人经过钻木的方式，快速压下活塞，缸筒流星发光发热器中的水升温使木头着火焚烧内的棉花着火焚烧A B C D图 14．四冲程汽油机工作的时候，供给动力的冲程应当是A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程5．酷热的盛夏，人站在水中时感觉凉快，而当人站在沙土上时却感觉烫脚，这主若是因为水和沙拥有不一样的A．热量B．比热容C．质量D．密度6．如图 2 所示的四种常有家用电器中，正常使用时主要利用电流热效应工作的是电电扇电冰箱电饭煲液晶电视机A B C D图 2.7．如图 3 所示是一个能吹出冷、热风的电吹风简化电路图，图中 A 是吹风机， B 是电热丝，则以下对电吹风的使用剖析正确的选项是S S12 A．只闭合开关 S1，电吹风吹出凉风B吹风机 A电源B．只闭合开关 S2，电吹风吹出热风C．同时闭合开关 S1、 S2，电吹风吹出凉风图 3D．同时闭合开关 S 、 S ，电吹风吹出热风128．以下选项中切合安全用电要求的是A．不可以把很多大功率用电器的电源插头插在同一插线板上同时工作B．只若是单手接触火线就不会发生触电事故C．小区停电的时候，就能够不切断总开关进行电路维修D．把用电器的三脚插头改为两脚插头接在两孔插座上使用U9．以下对于对公式R的解说正确的选项是IA．加在导体两头的电压越大，则导体的电阻就越大B．经过导体的电流越小，则导体的电阻就越大C．导体的电阻与导体两头的电压成正比，与经过导体的电流成反比D．导体电阻的大小等于导体两头的电压与经过电流的比值10．科技小组的同学们检查发现，为了更为节能环保，在北京地域新乡村街道的两旁，使用一种新式风光互补路灯，这类路灯系统同时安装了风力发电机和太阳能电池板，有风时经过风力发电机发电，有阳光时经过太阳能电池板发电，并将电能储藏至蓄电池中，供路灯照明使用，这类路灯如图 4 所示。
2015-2016学年人教版九年级(上)期末物理试卷及答案
2015-2016学年九年级（上）期末物理试卷一、选择题（本题包括11个小题，其中1～9每题为单选题，每题2分，10，11小题为多选题．对于多选题，漏选得2分，错选、多选得0分.共计24分）2．（2分）（2011•广东）如图所示，要使灯泡L1和L2组成并联电路，应（）4．（2分）（2015•苏州模拟）如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）6．（2分）（2014•重庆）如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）读数变大D8．（2分）（2014•陕西）图示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（）10．（3分）（2014•黑龙江）某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L1标有“3V 3W”的字样，灯L2标有“6V 3W”的字样．当开关拨至2位置且滑片滑到a端时，灯L2恰好正常发光．下列说法正确的是（不计灯丝电阻随温度的变化）（）11．（2分）（2011•阜新）小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示．将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为6V，且保持不变．当开关S闭合时，小灯泡L恰好能正常发光．下列说法正确的是（）二、填空题（第12，13.14小题每空1分，第15.16每空2分，共计14分）12．（2分）（2014•济宁）央视一套播出的“舌尖上的中国”节目深受广大群众喜爱，味道鲜美的微山湖炖鱼是济宁人民“舌尖上的美食”．炖鱼满屋飘香是由于造成的，烹饪过程中其内能是通过方式改变的．13．（2分）（2014•哈尔滨）用如图所示的两个相同装置，同时给质量相同的水和铁砂加热，物体吸收热量的多少是通过来反映的，在实验中通过观察来比较水和铁砂的吸热本领．14．（2分）（2014秋•衡阳县校级期末）如图所示电路，电阻R1=R2=4Ω，电源电压保持不变，当S1、S2都闭合时，电流表的示数为0.75A，电路的总电阻是Ω；当S1闭合、S2断开时，电流表的示数是A．15．（6分）（2014•鞍山）图1的电路中，电源电压恒为12V，滑动变阻器铭牌上标有“100Ω0.5A”字样，图2为R1的I﹣U图象，R1的阻值为Ω，当电路中的电流为0.2A时，滑动变阻器R2接入电路的阻值为Ω，为了不损坏滑动变阻器R2，接入电路的阻值应不小于Ω．16．（4分）（2014•广安）如图所示，电源电压保持不变，小灯泡L标有“6V 0.6W”的字样，R为定值电阻，闭合S1，断开S2，小灯泡正常发光；若再闭合S2，发现电流表示数变化了0.3A，则R的阻值为Ω，此时灯泡L和电阻R消耗的功率之比是．三、作图题（本小题包括3个小题，每小题2分，共6分）17．（2分）（2014•德阳）在图中，标出静止在磁场中的小磁针的N极和磁感线的方向．18．（2分）（2014•咸宁）请在图中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处．填入后要求：（1）闭合开关，小灯泡L1和L2都能发光；（2）小灯泡L1和L2并联连接．[来源:学科网]19．（2分）（2014•丹东）如图所示的家庭电路，将开关、两盏灯和插座连入电路中，要求开关同时控制两盏电灯，插座单独使用．四、实验与探究题（本题包括4个小题，共21分）20．（4分）（2013•滨湖区校级模拟）在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是．（2）为粗略判断a、b两点间导体电阻的大小，可观察．（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中再串联接入电流表．你认为同学的改进更好一些，理由是．21．（5分）（2013秋•大化县期末）某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右．（1）连接电流表时应选用的量程；（2）请用笔画线代替导线，在图1中完成实物电路的连接（要求：连线不得交叉）；（3）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几乎不动，2所示，请读出电流表的示数，并填入表格中，并计算出小灯泡相应的额定电功率；该小组的同学们分析了实验数据得出：小灯泡的发光亮度归根结底是由灯泡的决定的，且，灯泡发光越亮．22．（6分）（2012•山西）为了探究影响电热的因素，小伟设计了如图甲的电路，烧瓶中盛有质量、初温均相等的煤油，R甲＞R．乙（1）为了在较短的时间内达到明显的实验效果，选用煤油而不选用水，主要是由于．（2）通电一段时间后，比较两烧瓶中温度计的示数，是为了探究电热与的关系．（3）要利用此装置来探究电热与电流的关系，你还需要的操作是．（4）将此装置改装后可测量煤油的比热容，如图乙所示，测量时，分别向两个相同的烧瓶中加入初温均为t0、质量相等的水和煤油，通电一段时间后，分别读出温度计的示数为t水、t煤油，请写出煤油比热容的表达式C煤油=（已知水的比热容为C水）23．（5分）（2014•黔东南州）为探究“影响电磁铁磁性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验．（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过来显示电磁铁磁性的强弱，下面的实验也用这种方法的是．A、认识电压时，我们可以用水压来类比B、用光线来描述光通过的路径C、把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动D、用斜面小车研究阻力对物体运动的影响（2）连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到如图甲所示的情景：接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图乙所示的情景，比较图甲和乙，可知图中的电流较小，从而发现，通过电磁铁的电流越（选填“大”或“小”）磁性越强．五、计算题（本题包括3个小题，共15分．要求写出必要的文字说明、公式、计算过程、数值、单位和答）24．（5分）（2007•南昌）小洪同学家原来用液化石油气烧水，每天约用60℃的热水100kg．她参加“探究性学习”活动后，在老师指导和同学帮助下，制作了一台简易的太阳能热水器．（1）若这台热水器夏天平均每天可将100kg的水从20℃加热到60℃，这些水吸收的热量为多少？（2）若液化石油气燃烧放出的热量有70%被水吸收，她家改用太阳能热水器后，平均每天可节约液化石油气多少千克？（液化石油气的热值为8.0×107J/kg）（3）请你说出使用太阳能热水器的优点．（至少说出一点）25．（5分）（2013•天水）如图所示，电源电压为6V．闭合开关S，电压表V1示数为4V，电流表示数为0.4A．求：（1）电压表V2的示数；（2 ）R1、R2的阻值．26．（5分）（2014•海南）下表为某电烤箱铭牌的部分参数（其中高温档的额定功率模糊不清），其简化电路如图所示，R1、R2均为电热丝（电阻不随温度变化），求：该电烤箱（1）在低温档正常工作时的电流；（2）中温档正常工作5min消耗的电能；2015-2016学年九年级（上）期末物理试卷参考答案与试题解析一、选择题（本题包括11个小题，其中1～9每题为单选题，每题2分，10，11小题为多选题．对于多选题，漏选得2分，错选、多选得0分.共计24分）（．2．（2分）（2011•广东）如图所示，要使灯泡L1和L2组成并联电路，应（）（4．（2分）（2015•苏州模拟）如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）意；6．（2分）（2014•重庆）如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）D合题意；8．（2分）（2014•陕西）图示为居民家中某房间的电路，电灯L 与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L 仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（）、手机属于移动电话，它既是电磁波发射台也是10．（3分）（2014•黑龙江）某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L1标有“3V 3W”的字样，灯L2标有“6V 3W”的字样．当开关拨至2位置且滑片滑到a端时，灯L2恰好正常发光．下列说法正确的是（不计灯丝电阻随温度的变化）（）I=I=求出此时电路中的电流，I=====1A===311．（2分）（2011•阜新）小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示．将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为6V，且保持不变．当开关S闭合时，小灯泡L恰好能正常发光．下列说法正确的是（）P=I=算出串联电路的电流，然后根据串联电路电压规律算出电阻R=P==0.625WI===0.25A===14二、填空题（第12，13.14小题每空1分，第15.16每空2分，共计14分）12．（2分）（2014•济宁）央视一套播出的“舌尖上的中国”节目深受广大群众喜爱，味道鲜美的微山湖炖鱼是济宁人民“舌尖上的美食”．炖鱼满屋飘香是由于分子运动造成的，烹饪过程中其内能是通过热传递方式改变的．13．（2分）（2014•哈尔滨）用如图所示的两个相同装置，同时给质量相同的水和铁砂加热，物体吸收热量的多少是通过加热时间的长短来反映的，在实验中通过观察温度计示数升高的快慢来比较水和铁砂的吸热本领．14．（2分）（2014秋•衡阳县校级期末）如图所示电路，电阻R1=R2=4Ω，电源电压保持不变，当S1、S2都闭合时，电流表的示数为0.75A，电路的总电阻是2Ω；当S1闭合、S2断开时，电流表的示数是0.75A．R====0.75A15．（6分）（2014•鞍山）图1的电路中，电源电压恒为12V，滑动变阻器铭牌上标有“100Ω0.5A”字样，图2为R1的I﹣U图象，R1的阻值为20Ω，当电路中的电流为0.2A时，滑动变阻器R2接入电路的阻值为40Ω，为了不损坏滑动变阻器R2，接入电路的阻值应不小于4Ω．===20===40===2416．（4分）（2014•广安）如图所示，电源电压保持不变，小灯泡L标有“6V 0.6W”的字样，R为定值电阻，闭合S1，断开S2，小灯泡正常发光；若再闭合S2，发现电流表示数变化了0.3A，则R的阻值为20Ω，此时灯泡L和电阻R消耗的功率之比是1：3．即可求出I=R===20三、作图题（本小题包括3个小题，每小题2分，共6分）17．（2分）（2014•德阳）在图中，标出静止在磁场中的小磁针的N极和磁感线的方向．18．（2分）（2014•咸宁）请在图中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处．填入后要求：（1）闭合开关，小灯泡L1和L2都能发光；（2）小灯泡L1和L2并联连接．19．（2分）（2014•丹东）如图所示的家庭电路，将开关、两盏灯和插座连入电路中，要求开关同时控制两盏电灯，插座单独使用．四、实验与探究题（本题包括4个小题，共21分）20．（4分）（2013•滨湖区校级模拟）在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是开关．（2）为粗略判断a、b两点间导体电阻的大小，可观察灯泡的亮度．（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中再串联接入电流表．你认为乙同学的改进更好一些，理由是灯泡能保护电路．21．（5分）（2013秋•大化县期末）某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右．（1）连接电流表时应选用0～0.6A的量程；（2）请用笔画线代替导线，在图1中完成实物电路的连接（要求：连线不得交叉）；（3）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几乎不动，2所示，请读出电流表的示数，并填入表格中，并计算出小灯泡相应的额定电功率；该小组的同学们分析了实验数据得出：小灯泡的发光亮度归根结底是由灯泡的实际功率决定的，且实际功率越大，灯泡发光越亮．I=I===0.26A泡越来越亮，实际功率越来越大，灯泡亮度取决于灯泡的实际功率．22．（6分）（2012•山西）为了探究影响电热的因素，小伟设计了如图甲的电路，烧瓶中盛有质量、初温均相等的煤油，R甲＞R．乙（1）为了在较短的时间内达到明显的实验效果，选用煤油而不选用水，主要是由于煤油的比热容小．（2）通电一段时间后，比较两烧瓶中温度计的示数，是为了探究电热与电阻的关系．（3）要利用此装置来探究电热与电流的关系，你还需要的操作是移动滑动变阻器滑片，比较通电时间相同时，甲（乙）烧瓶中温度计的示数变化．（4）将此装置改装后可测量煤油的比热容，如图乙所示，测量时，分别向两个相同的烧瓶中加入初温均为t0、质量相等的水和煤油，通电一段时间后，分别读出温度计的示数为t水、t煤油，请写出煤油比热容的表达式C煤油=C水（已知水的比热容为C水）=cc23．（5分）（2014•黔东南州）为探究“影响电磁铁磁性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验．（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过吸起大头针的多少来显示电磁铁磁性的强弱，下面的实验也用这种方法的是C．A、认识电压时，我们可以用水压来类比B、用光线来描述光通过的路径C、把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动D、用斜面小车研究阻力对物体运动的影响（2）连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到如图甲所示的情景：接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图乙所示的情景，比较图甲和乙，可知甲图中的电流较小，从而发现，通过电磁铁的电流越大（选填“大”或“小”）磁性越强．五、计算题（本题包括3个小题，共15分．要求写出必要的文字说明、公式、计算过程、数值、单位和答）24．（5分）（2007•南昌）小洪同学家原来用液化石油气烧水，每天约用60℃的热水100kg．她参加“探究性学习”活动后，在老师指导和同学帮助下，制作了一台简易的太阳能热水器．（1）若这台热水器夏天平均每天可将100kg的水从20℃加热到60℃，这些水吸收的热量为多少？（2）若液化石油气燃烧放出的热量有70%被水吸收，她家改用太阳能热水器后，平均每天可节约液化石油气多少千克？（液化石油气的热值为8.0×107J/kg）（3）请你说出使用太阳能热水器的优点．（至少说出一点）====握和运用，涉及到新能源（太阳能的利用）25．（5分）（2013•天水）如图所示，电源电压为6V．闭合开关S，电压表V1示数为4V，电流表示数为0.4A．求：（1）电压表V2的示数；（2 ）R1、R2的阻值．I=得：===10===526．（5分）（2014•海南）下表为某电烤箱铭牌的部分参数（其中高温档的额定功率模糊不清），其简化电路如图所示，R1、R2均为电热丝（电阻不随温度变化），求：该电烤箱（1）在低温档正常工作时的电流；（2）中温档正常工作5min消耗的电能；I=和求出两个电阻阻值大小，P====2A=====110+=+。
2015至16第一学期初三物理期末试题
2015~2016学年度第一学期初三物理期末检测题35分。
每小题给出的四个选项中只有一个符合题意。
请将答案标号填在答题卡的选择1．如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是（ ） A ． 乙带负电、丙带正电 B ． 乙带正电、丙带正电 C ． 乙带负电、丙带负电或不带电 D ．乙带正电、丙带负电或不带电2.室温下将一滴红墨水滴入一杯清水中，过一段时间，整杯水都变红了，下列说法正确的是（ ）A 、如果水的温度为0ºC ，就不会发生这种现象B 、这是扩散现象，它只能发生在液体和气体中C 、这是扩散现象，它表明分子在不停地做无规则运动D 、温度越低，扩散进行得越快3、下列关于内能的说法中正确的是（ ）A 、0℃的物体没有内能 B、做功和热传递都可以改变物体的内能C 、物体的比热容越大，内能也越大D 、物体的密度越大，内能也越大4.质量相等、初温相同的水和煤油，分别用两个相同的电加热 器加热（不计热损失），加热过程中温度变化如图所示，则（ ）下列判断正确的是A ．甲的比热容大，是水B ．甲的比热容大，是煤油C ．乙的比热容大，是水D ．乙的比热容大，是煤油5．下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况.关于对图中①②③④的补充正确的是（ ）A ．①做功冲程 ②内能转化为机械能 ③压缩冲程 ④机械能转化为内能B ．①压缩冲程 ②内能转化为机械能 ③做功冲程 ④机械能转化为内能C ．①做功冲程 ②机械能转化为内能 ③压缩冲程 ④内能转化为机械能D ．①压缩冲程 ②机械能转化为内能 ③做功冲程 ④内能转化为机械能6．由欧姆定律公式I=U ／R 变形得R=U ／I ，对此，下列说法中正确的是 （ ） A ．导体两端的电压越大，则导体的电阻越大 B ．通过导体的电流越大，则导体的电阻越小 C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两端的电压和通过导体的电流无关 7．关于电功与电功率，下述说法正确的是( ) A ．电功率的大小决定于电流做功的多少B ．电功与电功率都表示了电能转化为其他形式能的多少C ．电功与电功率都表示了电能转化为其他形式能的快慢D ．电功率等于用电器在单位时间里所消耗的电能8. 家用电吹风由带扇叶的电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（ ）A ．B ．C ．D ．第4题图9．如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表只测灯L1两端的电压C．电流表A1测的是灯L1的电流 D．电流表A2测的是灯L2的电流10．如图所示的电路，闭合开关S，将滑片P向右移动时（）A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表示数与电流表示数的比值变大11、在如图所示的电路中，当闭合开关S后，发现灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针有明显偏转，该电路中的故障可能是（）A、电流表坏了；B、灯泡L1的灯丝断了；C、两个灯泡都断路；D、灯泡L2的灯丝断了。
2015-2016(新人教版)九年级物理第一学期期末考试
2015-2016九年级物理第一学期期末考试班级：姓名：得分：一、下列各小题均有四个选项，其中只有一个符合题意（每小题3分，共30分）1．在国际单位制中，电功的单位是（）A．伏特(V) B．焦耳(J) C．库仑（C）D．瓦特(W)2．在如图1所示的文具中，通常情况下属于导体的是（）3．电能表接在家庭电路中是为了直接测量（）A．电流B．电压C．电功D．电功率4．图2所示，当滑片P向左移动时，电路中的电阻变小的接法是（）A．甲图B．乙图C．丙图D．丁图5．下列生活实例中，通过做功改变物体内能的是（）A．利用煤气灶将冷水烧热B．汽车行驶一段路程后，轮胎会发热C．太阳能水箱中的水被晒热了D．把冰块放在果汁里，饮用时感觉很凉快6.图3所示的做法中，符合安全用电原则的是（）7．关于四冲程汽油机，下面说法正确的是（）A．做功冲程，内能转化为机械能B．汽油机是利用机械能转化成内能的机器C．压缩冲程，内能转化为机械能D．四个冲程依次为吸气、做功、压缩、排气图2A BC DP乙A BC DP甲A BC DP丙A BC DP丁图1A．剪刀B．塑料尺C．橡皮擦D．透明胶带图3用湿抹布擦灯用湿手扳开关A B C D电线接触高温物体插座电暖气电视机有人触电时用干木棍挑开电线⨯1⨯100⨯1000⨯10图118．关于公式 R ＝IU的物理意义，下面说法中正确的是（ ） A ．导体中通过的电流越大，则电阻越小 B ．加在导体两端的电压越大，则电阻越大C ．导体的电阻与它两端的电压成正比，和通过它的电流成反比D ．导体的电阻等于导体两端的电压与通过它的电流的比值9．如图4所示的电路中，开关S 能同时控制电灯和电铃工作与否的是（ ）10．一电能表标有“220V ，3A ”字样，则此电能表最多可以接“PZ220—60”的白炽灯（ ） A ．11盏 B ．20盏 C ．25盏 D ．180盏 二、填空题 （每空2分，共14分）11．经验表明，不高于______V 的电压对人体一般是安全的。
人教版物理九年级2015—2016学年度第一学期期末考试试卷附参考答案
2015—2016学年度第一学期九年级物理期末考试试卷一、单选题（本大题共10小题，每小题3分，共30分。
每小题的选项中只有一个是正确的。
选对的得3分，选错或不选的得零分）1、下列选项中不能用分子动理论解释的是（）A、环境恶化尘土满天飞B、炒菜时放盐使菜变咸C、酒香不怕巷子深D、教室喷清新剂，香气四溢2、下列生活场景中，通过做功来改变内能的是（）A、搓动双手感到暖和B、用嘴向手“哈气”感到暖和C、冬天晒太阳身体感到暖和D、围坐火炉旁烤火感到暖和3. 如图1所示的电路中，电流表测量的是（）A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流4．如图所示的电路中，○a、○b、○c表示的是电流表或电压表，当开关S1 、S2都闭合时，灯正常发光，各电表均正常工作。
下列说法正确的是（）A．○a、○b、○c都是电压表；图2图1B．○a、○b、○c都是电流表；C．○a、○b是电流表○c是电压表；D．○b、○c是电压表○a是电流表。
5、如图3所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A．ＡＢ段电阻大，电流小；B．ＣＤ段电阻大电流大；Ｃ．ＡＢ段电阻大，电流与ＣＤ段相等；Ｄ．ＣＤ段电阻大，电流与ＡB段相等。
6、小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是（）7、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如图5所示。
根据图线可知（）A．甲导体的电阻比乙的大；B．乙导体的电阻比甲的大；C．甲、乙的电阻一样大；D．无法比较甲、乙的电阻大小。
8、用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图6所示。
若把R 1和R2串联在电源电压为6V的电路中工作，则用电器R2的实际功率是（）A、1.8WB、0.2WC、0.4WD、0.6W图3 图59、有L 1、L 2、L 3，分别标有“220V 100W ”、“110V 100W ”、“36V 100W ”字样，它们都正常发光时，则（ ）A 、L 1 亮B 、L 2亮C 、L 3 亮D 、一样亮10、下列几种情况，符合安全用电原则的是（ ）二、多项选择题（每题3分，漏选给1分，错选不选不给分，每个题有两个或三个选项正确。
2015-2016学年度第一学期期末九年级物理试卷及答案
L 1VASL 22015-2016学年度第一学期期末九年级物理试卷及答案注意事项：1．本试卷满分l00分．考试时间90分钟．考生答题全部答在答题卡上，答在本试卷上无效． 2．答选择题必须用2B 铅笔将答题卡上对应的答案标号涂黑．如需改动，请用橡皮擦干净后。
再选涂其他答案．答非选择题2必须用0.5毫米黑色墨水签字笔写在答题卡的指定位置，在其他位置答题一律无效．3．作图题必须用2B 铅笔作答，并请加黑、加粗．4．南极是世界上最冷的地方，常年平均气温是-25℃。
下列说法中正 体温度升高得多7．小明将酒精气体传感器、电阻R 与电压表组成如图所示电路。
闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大。
此过程中( )A ．通过传感器的电流逐渐减小B ．传感器两端的电压逐渐增大C ．传感器的电阻逐渐减小 4．南极是世界上最冷的地方，常年平均气温是-25℃。
下列说法中正D ．传感器的电阻逐渐增大 第7题图 8．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V 不变，滑动变阻器的规格是“10Ω 1A”。
实验中，先在a 、b 两点间接入5Ω的电阻，闭合开关S ，移动滑动变阻器的滑片P ，使电压表的示数为2V ，读出并记录下此时电流表的示数。
接着需要更换a 、b 间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻( )A ．10Ω和40ΩB ．20Ω和30ΩC ．10Ω和20ΩD ．30Ω和40Ω 第8题图9．如图所示，电路中电源电压恒定，闭合开关，将滑动变阻器的滑片向右端移动的过程中， 下列说法中正确的是( )A ．电流表示数不变，电压表示数不变B ．小灯泡变暗，电压表示数变小C ．电路的总功率变大D ．电路的总功率不变4．南极是世界上最冷的地方，常年平均气温是-25℃。
下列说法中正第9题图 第10题图—+A BC D SA V S R a b P10．如图所示，当开关合上后，发现电压表的示数为0V，若故障只有一处，对这一现象，下列判断中肯定错误的是（）A．灯L1断路 B.灯L2断路 C. 灯L1短路 D.电压表接触不良11．把标有“12V 36W”的灯泡L1和“8V 16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项中正确的是（）A．该电源的电压为24V B．电路中的电流为1.5AC．两灯泡的总功率为32W D．灯L1的实际电压大于灯L2的实际电压12．在如图的电路中，灯泡L上标有“6V4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的1/4，则下列选项中正确的是（）A．电路中电源电压为24VB．电阻R1的阻值为27ΩC．断开S1后，电压表的示数变大第12题图D．断开S1前后，电流表的示数之比为4:1二、填空题（每空1分，共28分）13．巴西世界杯足球赛正在火热地进行中。
2015-2016九年级物理上学期期末测试卷(含答案)解析
2015^2016学年第一学期期末水平测试试卷九年级物理题号-一--二二三四五六总分得分、单项选择题（每小题 3分，共21分）1 •在实验室用酒精进行实验时，整个实验室很快就闻到了刺鼻的酒精气味，这是 种扩散现象。
以下有关的分析中错误的是（）A •扩散现象说明分子间存在着间隙B •扩散现象说明分子在不停息地做无规则运动C •温度越高时扩散现象越剧烈D •扩散现象只发生在气体、液体之间以及密度很小的固体之间。
2. 下列现象中，禾U 用做功使物体内能增加的是 A.铁块放在炉火中被烧红了 C.木工用锯锯木条时，锯条发烫 3. 一杯酒精减少一半后，则 （ ）A .热值和比热容都不变 C .热值和比热容都减半 4.如图1表示小磁针在通电螺线管周围静止时北极的指向，其中正确的是（）图15 •为使驾驶员不忘系好安全带，汽车上设置了“安全带指示灯” •当安全带系好时相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光•如图 所示的哪一个电路可以符合上述要求？（）（ ） B.烧开水时，壶盖被水蒸气顶起来 D.冬天，人们在太阳光下取暖 B •热值减半、比热容不变 D •热值不变、比热容减半N SA B C D图26 •如图3所示，灯L i与L2串联，闭合开关S后，发现灯L i比L2亮，L i、L2的电流、电压、电阻、功率分别为I1和12、U1和U2、R1和R2、P1和P2，则有:（）A . l i> I2B . U i< U 2C. R i > R2D . P i = P27 •光敏电阻的特点是有光照射它时阻值变小•如图4所示，是某小区门口利用光敏电阻设计的行人监控装置，R i为光敏电阻，R2为滑动变阻器，A、B间接监控装置•则（）A .当有人通过通道而遮蔽光线时，A、B间电压升高B .当有人通过通道而遮蔽光线时，A、B间电压减小C .图中R2的滑动头向下移动时，通过R i的电流变大D .图中R2的滑动头向上移动时，可提高A、B间电压图4二、填空题（每空i分，共24分）&在火力发电站内，燃料的化学能经锅炉、蒸汽轮机和发电机最终转化为______ 能•锅炉是将燃料的化学能能转化为内能，蒸汽轮机是将________________ 能转化为机械能•若锅炉、蒸汽轮机和发电机的效率分别为50%、70%和80%，则火电站的总效率为。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级期末考试物理考生注意：1．本试卷分选择题、非选择题两部分，共28道小题，总分100分，考试时间70分钟。
2．请将选择题（1~20小题）的答案用2B铅笔填涂在答题卡的指定位置。
请将非选择题的解答写在答题卡的指定位置。
3．考试完毕只交答题卡。
第Ⅰ卷选择题（共40分）一、单项选择题（本题包括20小题，每小题2分，共40分。
每小题只有一个选项符合题意，错选、不选该题不得分）1. 世界上的一切物体都是由大量分子组成的，下列现象能说明分子在不停息运动的是A. 沙尘暴起，飞沙满天B. 微风拂过，炊烟袅袅C. 阳春三月，花香袭人D. 丰收季节，麦浪起伏2. 下列现象中，属于通过做功改变物体内能的是A. 在火炉上烧水，水温升高B. 感冒发烧，用冷毛巾敷额头C. 冬天对手“哈气”，手感到暖和D. 冬天两手相互摩擦，手感到暖和3. 下列有关温度、内能和热量的说法中，正确的是A. 物体的温度不变，它的内能一定不变B. 物体内能增加，它一定吸收了热量C. 物体放出了热量，它的温度一定降低D. 物体温度降低，它的内能一定减少4. 夏天长时间放置在室内的甲、乙两个物体，甲的比热容大，乙的质量小，把它们同时放入同一个冰箱内冷却，经过一段时间温度稳定后A. 甲物体放出的热量多B. 乙物体放出的热量多C. 甲、乙物体放出的热量一样多D. 以上情况都有可能5. 甲乙两台四冲程汽油机在相同时间内做的有用功之比为3:1，甲的热机效率是20%，九年级物理试卷第1页（共8页）九年级物理试卷第2页（共8页）乙的热机效率是25%，则甲、乙两台汽油机消耗同品质汽油质量之比是A. 12:5B. 5:12C. 15:4D. 4:156. 用与丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体；结果甲被排斥，乙被吸引。
由此我们可以判定A. 甲带正电，乙带负电B. 甲带负电，乙带正电C. 甲带负电，乙不带电或带正电D. 甲带正电，乙不带电或带负电7. 如图所示，图中箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源、电灯和电铃。
则根据电流的方向可知A. 甲处接电源B. 乙处接电源C. 丙处接电源D. 甲、乙、丙处都可以接电源8. 如图所示的电蚊拍，具有灭蚊和照明等功能。
当开关S l 闭合、S 2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l 和S 2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。
下列电路设计符合这种要求的是9. 有三个用电器，其中一个为“220V 60W ”的电风扇，一个为“220V 60W ”的白炽灯，另一个是“220V 60W ”的电热器，都在额定电压下工作相同的时间，比较这三个用电器产生的热量是A. 电风扇最多B. 白炽灯最多C. 电热器最多D. 都一样10. 如图所示，弹簧测力计下挂一铁球静止在条形磁铁左端，现将测力计缓慢向右移动（保持铁球与磁铁等距），则弹簧测力计的示数A. 不变B. 逐渐减少C. 先减少再增大D. 先增大再减少九年级物理试卷第3页（共8页） 11．对于公式UR I 的理解，下列说法正确的是 A ．导体电阻的大小跟导体两端的电压成正比B ．导体电阻的大小跟导体中的电流成反比C ．当导体两端的电压为零时，导体的电阻也为零D ．导体电阻的大小跟导体两端的电压和通过导体的电流无关12. 如图所示的家庭电路中，正常发光的两盏灯突然都熄灭。
小明先检查保险丝，保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是A. 进户火线断了B. 插座发生短路了C. 某盏灯丝烧断了D. 进户零线断了13. 下列不．符合家庭电路与安全用电的说法是 A. 不允许用铁丝或铜丝代替保险丝B. 用电器的金属外壳应该接地C. 在家庭电路中，同时工作的用电器越多，总电阻越大D. 使用测电笔时，手不能接触它的笔尖14. 关于现代通信和电磁波，下列叙述正确的是A. 光纤通信传输的信息量很大，主要用于无线电广播B. 卫星通信利用人造卫星作为中继站进行通信C. 电磁波的应用对人类有利无害D. 电磁波不能在真空中传播15．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是A. 两灯均正常发光时，乙灯消耗的电能较多B. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻C. 两灯串联在220V 的电路中，甲灯比乙灯亮些D. 将乙灯接入110V 电路中，它的实际功率为50W九年级物理试卷第4页（共8页）16. 如图，是某煤气泄漏检测装置的简化电路，其中电源电压保持不变，R 0为定值电阻，R 为气体传感器电阻，其阻值随煤气浓度的增大而减小，闭合开关。
下列说法中正确的是A. 煤气浓度增大时，电流表的示数将变小B. 煤气浓度增大时，电压表的示数将变小C. 煤气浓度减小时，电路总的电功率将变小D. 煤气浓度减小时，电压表与电流表示数的比值将变大17. 把标有“12V 36W ”的灯泡L 1和“8V 16W ”的灯泡L 2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是A. 该电源的电压为24VB. 电路中电流为3AC. 两灯泡的总功率为32WD. 灯L 1的实际电压大于灯L 2的实际电压18. 下列有关能量转化的叙述，不．正确的是 A. 风力发电是将机械能转化成电能B. 核电站发电是将核能转化电能C. 蓄电池充电是将化学能转化成电能D. 汽油机的做功冲程是将内能转化为机械能19．如图所示的四幅图中能说明电动机工作原理的是20. 如图所示，电源电压不变，电阻R =30Ω。
当滑动变阻器滑片从阻值最大位置滑动到中点时，电压表示数的变化范围是12～18V ，则下列计算结果正确的是A. 变阻器两端电压最大值是24VB. 滑动变阻器的最大阻值是30ΩC. 电流表最大示数是0.4AD. 电源电压是30V第Ⅱ卷非选择题（共60分）二、实验填空及论述计算题（本题包括8小题，共60分。
实验填空题只写出最后结果；作图题必须有作图痕迹；论述计算题应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分。
有数值计算的，答案中必须明确写出数值和单位）21．按要求作图(每图2分，共4分)（1）如图（1）所示，请将下列元件连接成符合安全用电要求的家庭电路。
（2）开关闭合后磁感线的形状如图（2）所示，请标出磁铁A的磁极和磁感线的方向。
22. （6分）（1）我国家庭电路的电压为 V,对人体的安全电压为 V;在电路中的；小林家10月底电能表读数为2708.7 kW・h，11月底电能表读数如图所示为 kW・h，那么11月份他家消耗了度电；（3）他用1kW的电磁炉（其它用电器都断开）6min烧开一壶水的过程中，电能表的转盘转圈。
23.（2分）人类开发和利用新能源是现代社会发展面临的重要课题。
下列几种能源中：①煤；②风能；③太阳能；④石油，属于不可再生能源的是；属于清洁能源的是。
（填序号）24.（4分）如图所示，将一根导体棒ab的两端用细导线与灵敏电流计组成一个闭合电路，并用绝缘细线悬挂起来放在U形磁铁的磁场中。
（1）让导体棒ab水平向左运动时，灵敏电流计指针向右偏转；导体棒ab水平向右运动时，指针向左偏转，说明感应电流的方向与有关。
九年级物理试卷第5页（共8页）九年级物理试卷第6页（共8页）（2）让导体棒ab 水平向右缓慢运动时，灵敏电流计的指针向左偏转的角度较小；导体棒ab 水平向右快速运动时，灵敏电流计的指针向左偏转的角度较大。
说明感应电流的大小与 有关。
（3）让导体棒ab 沿竖直方向上下运动时，电路中 （填“有”或“无”）感应电流产生。
（4）下列电器中，应用电磁感应原理制成的是（ ）A. 电铃B. 电风扇C. 动圈式话筒D. 动圈式扬声器25.（10分）如图是小明探究“影响电磁铁磁性强弱因素”的装置图。
它是由电源、滑动变阻器、开关、电流表、带铁芯的螺线管和自制针式刻度板组成。
通过观察指针B 偏转角度的大小来判断电磁铁磁性的强弱。
在指针下方固定一物体A ，当用导线a 与接线柱2相连，闭合开关后，指针B发生偏转。
（1）指针下方的物体A 应由材料______制成。
A ．铜B ．铁C ．塑料D ．铝（2）实验发现：①将滑动变阻器的滑片P 向______（左/右）移动过程中，指针B 偏转的角度将增大。
②将导线a 由与接线柱2相连改为与接线柱1相连，闭合开关后，调整滑动变阻器的滑片P 的位置，使电路中的电流保持不变，可发现图中指针B 偏转的角度将会______。
③断开开关，电磁铁______磁性（有/无）。
（3）经过对电磁铁的研究，可得出结论：当线圈匝数一定时，通过电磁铁的电流越大，电磁铁的磁性______。
九年级物理试卷第7页（共8页）26. （12分）小刚同学在实验室测量标有“2.5V ”字样的小灯泡的电功率。
（1）（3分）请你帮助小刚同学在左边方框内画出实验电路图。
（2）（3分）请你帮助他将右边电路连接完整。
（3）开关S 闭合前，应把上图中滑动变阻器的滑片P 置于______（填“A ”或“B ”）端。
（4）小刚同学在闭合开关S 后，发现灯泡L 不发光，电流表的示数为零，电压表的示数为3V 。
产生此故障的原因可能是下列情况中的（ ）A ．灯座处短路B ．电压表接线柱没接好C ．灯泡的灯丝断了D ．电流表断路（5）排除故障后，闭合开关S ，调节滑动变阻器，顺序读取实验数据。
其中第三次读取数据时，电压表、电流表的示数如下图所示，请把数据填入实验表格内。
（6）实验测得小灯泡的额定功率为 W 。
（7）小刚同学根据表格中的数据计算后发现：在不同电压下，小灯泡灯丝的电阻不相等。
你认为造成这种结果的原因是 。
27.（10分）电热饮水机的电路原理图如图所示，它有加热和保温两种工作状态，当加热到一定程度时S0、S中某一个电键会自动断开并处于保温状态。
从说明书上收集到的数据如右表。
当它正常加热时，把一整壶温度为30℃的水加热到80℃，所用的时间为10min。
【C水=4.2×103J/(㎏·℃)】（1）保温状态下，开关S0、S分别处在什么状态？（2）求饮水机在保温状态下的工作电流。
（3）加热过程中，水吸收的热量是多少焦耳？（4）该饮水机烧水的效率是多少？28.（12分）如图甲所示，额定电压为20V的灯泡L与滑动变阻器R串联接入电路，灯泡L的I—U图像如图乙所示。
合上电键，当电源电压为10V时，灯泡的功率为1W。
求：第28题图（1）滑动变阻器接入电路的阻值和消耗的功率；（2）若保持滑动变阻器阻值不变，且要使灯泡正常发光，则此时电源的电压是多少？九年级物理试卷第8页（共8页）参考答案九年级物理试卷第9页（共8页）九年级物理试卷第10页（共8页）九年级物理试卷第11页（共8页）。
