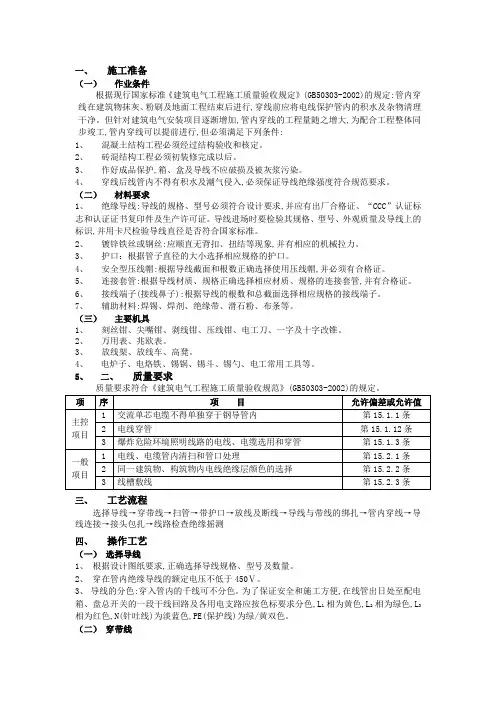

最新电线穿线技术交底(完成)

一、施工准备

（一）作业条件

根据现行国家标准《建筑电气工程施工质量验收规定》(GB50303-2002)的规定:管内穿线在建筑物抹灰、粉刷及地面工程结束后进行,穿线前应将电线保护管内的积水及杂物清理干净。但针对建筑电气安装项目逐渐增加,管内穿线的工程量随之增大,为配合工程整体同步竣工,管内穿线可以提前进行,但必须满足下列条件:

1、混凝土结构工程必须经过结构验收和核定。

2、砖混结构工程必须初装修完成以后。

3、作好成品保护,箱、盒及导线不应破损及被灰浆污染。

4、穿线后线管内不得有积水及潮气侵入,必须保证导线绝缘强度符合规范要求。（二）材料要求

1、绝缘导线:导线的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”认证标志和认证证书复印件及生产许可证。导线进场时要检验其规格、型号、外观质量及导线上的标识,并用卡尺检验导线直径是否符合国家标准。

2、镀锌铁丝或钢丝:应顺直无背扣、扭结等现象,并有相应的机械拉力。

3、护口：根据管子直径的大小选择相应规格的护口。

4、安全型压线帽:根据导线截面和根数正确选择使用压线帽,并必须有合格证。

5、连接套管:根据导线材质、规格正确选择相应材质、规格的连接套管,并有合格证。

6、接线端子(接线鼻子):根据导线的根数和总截面选择相应规格的接线端子。

7、辅助材料:焊锡、焊剂、绝缘带、滑石粉、布条等。

（三）主要机具

1、刻丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。

2、万用表、兆欧表。

3、放线架、放线车、高凳。

4、电炉子、电烙铁、锡锅、锡斗、锡勺、电工常用工具等。

5、二、质量要求

质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程

选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测

四、操作工艺

（一）选择导线

1、根据设计图纸要求,正确选择导线规格、型号及数量。

2、穿在管内绝缘导线的额定电压不低于450Ⅴ。

3、导线的分色:穿入管内的千线可不分色。为了保证安全和施工方便,在线管出日处至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色,L1相为黄色,L2相为绿色,L3相为红色,N(针吐线)为淡蓝色,PE(保护线)为绿/黄双色。

（二）穿带线

1、带线用φ1.2～φ2.0mm的铁丝,头部弯成不封囗的圆圈,以防止在管内遇到管接头时被卡住,将带线穿入管路内,在管路的两端留有20cm的余量。

2、如在管路较长或转弯时,可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量后,将两端的带线盘入盒内或缠绕在管头上固定好,防止被其他人员随便拉出。

3、当穿带线受阻时,采用两端同时穿带线的办法,将两根带线的头部弯成半圆的形状,使两根带线同时搅动,使两端头相互钩绞在一起,然后将带线拉出。

（三）扫管

将布条的两端牢固地绑扎在带线上,两人来回拉动带线,将管内的浮锈、灰尘、泥水等杂物清除干净。

（四）带护口

按管口大小选择护口,在管子清扫后,将护口套入管口上。在钢管(电线管)穿线前,检查各个管口的护口是否齐全,如有遗漏或破损均应补齐和更换。

（五）放线及断线

1、1、放线前应根据图纸对导线的品种、规格、质量进行核对。

2、2、放线:对整盘导线放线时,将导线置于放线架或放线车上,放线避免出现死扣

和背花。

3、3、断线:剪断导线时,盒内导线的预留长度为15cm,箱内导线的预留长度为箱体

周长的l/2,出户导线的预留长度为1.5m。

（六）导线与带线的绑扎

1、1、当导线根数为2～3根时,可将导线前端的绝缘层剥去,然后将线芯直接与带

线绑回头压实绑扎牢固,使绑扎处形成一个平滑的锥体过渡部位。

2、2、当导线根数较多或导线截面较大时,可将导线前端的绝缘层削去,然后将线芯

斜错排列在带线上,用绑线缠绕绑扎牢固,使绑扎接头处形成一个平滑的锥体过

渡部位,便于穿线。

（七）管内穿线

1、当管路较长或转弯较多时,要在穿线的同时向管内吹入适当的滑石粉。

2、两人穿线时,一拉一送,配合协调。

3、穿线时应注意下列问题:

（1）不同回路、不同电压和交流与直流的导线,不得穿人同一根管子内,但下列几种情况或设计有特殊规定的除外:

①电压为50Ⅴ及以下的回路；

②同一台设备的电机回路和无抗千扰要求的控制回路；

③照明花灯的所有回路；

④同类照明的几个回路,可穿于同一根管内,但管内导线总数不应多于8根。

（2）同一交流回路的导线必须穿于同一钢管内。

（3）导线在管内不得有接头和扭结,其接头应在接线盒内连接。

（4）管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40%。

（5）导线穿入钢管时,管口处应装设护日保护导线；在不进入接线盒(箱)的垂直管口,穿入导线后应将管囗密封。

（6）敷设于垂直管线中的导线,当超过下列长度时应在管口处和接线盒中加以固定:

①截面积为50mm2及以下的导线为30m；

②截面积为70～95mm2的导线为20m；

③截面积在180～240mm2之间的导线为18m。

（7）导线姓变形缝处,补偿装置应活动自如,导线应留有一定的余度。

（八）导线连接

1、导线连接时,必须先削掉绝缘去掉导线表面氧化膜,再进行连接、加锡焊、包缠绝缘,同时导线接头必须满足下列要求:
