电容式触摸屏设计规范精典
电容式触摸屏设计规范_A1
电容式触摸屏设计规范_A1电容式触摸屏设计规范1目的规范电容式触摸屏（投射式）的设计，提高设计人员的设计水平及效率，确保触摸屏模块整体的合理性及可靠性。
2适用范围第五事业部TP厂技术部电容式触摸屏设计人员。
3工程图设计3.1工程图纸为TP模块的成品管控，以及出货依据，包含以下内容：3.1.1正面视图：该视图包含TP外形、view area、active area、FPC图形及相关尺寸.若TP需作表面处理，则必须对LOGO的位置、尺寸、材质、颜色、以及工艺进行标注。
需标注尺寸及公差如下：3.1.2侧视图：该视图表示出TP的层状结构，TP各层的厚度、材质、FPC厚度（含IC等元件）必须标注。
需要标注尺寸及公差如下：3.1.3反面视图：这一图层包含背胶、保护膜、泡棉及导光膜的外形尺寸，以及FPC背面的IC 及元件区尺寸。
需要标注尺寸及公差如下：3.1.4 FPC出线图：一般情况FPC的表示可以在正面视图中完成，主要反应FPC与主板的连接方式。
如果F P C连接方式为Z I F,则必须标注以下尺寸。
如果表：走线图表示TP内部走线,如下图所示：出线表为TP内部与外界的连接接口，电容的一般分I2C、SPI、USB,如下图所示：I2C 接口该部分对TP的常规非常规性能作重点表述，主要包括以下内容：3.2.1结构特性：包括lens材质，ITO膜的厂家及型号，IC型号322光学特性：包括透光率，雾度，色度等323电气特性：工作电流，反应时间等3.2.3机械特性：输入方式，表面硬度等3.2.4环境特性：工作温度，储存温度，符合BHS-001标准等以上特性如超出行业规格范围，需逐一标注，并让客户确认。
3.3图档管理图档管理这块需按以下原则进行相应维护：3.3.1按照命名规则填写图框，并签名。
3.3.2如有更改需有更改记录及版本升级，并需客户确认。
3.3.3模组图纸受控之前统一按照“X ” “ 0”为起始版本，所有升版动作都要求在更改记录框中有相应的内容与之对应。
电容屏设计规范
设计规范1.常用述语a．尺寸：产品的外形尺寸。
b．可视区（V/A区）：透明区，装机后可看到的区域。
此区域不能出现不透明的线路及键片等。
c．驱动面积（A/A区）：实际可操作的区域。
（注：V/A区单边外扩0.50mm为A/A区）d．蚀刻：把多余的ITO膜用酸腐蚀掉。
e．预压：用低温把ACF固定在玻璃上的过程，是为热压前作准备。
f．压合：用脉冲热压机利用高温高压力的方式，溶解并固化ACF,最终把FPC或PET引出线固定在Glass 或Film上。
g．ITO：Indium Tin Oxide氧化铟锡；h．ATO：Antimony Tin Oxide氧化锑锡；i．ACF：Anisotropic Conductive Film异方性导电热融胶带；j．OCA：Optically Clear Adhesive 透明胶；k．FPC: FLEXIBLE PRINTED CIRCUIT (指可撓性印刷電路板) 引出线的一种。
l．IC：2.线路设计规范1）工程图设计规范以两层结构为例，一般客户图纸提供LENS外形、T/P外形、可视区（V/A）、驱动区（A/A）、FPC外形及其定位尺寸，或更多的尺寸，设计时需注意：（1）LENS外形、T/P外形、A/A和V/A根据客户图纸设计，结合我司工艺一般：TP外形单边外扩0.15mm为lens外形；V/A区单边外扩0.50mm为A/A区；FPC非压合边V/A到T/P外形最小？？，压合边V/A到T/P外形最小？？（2）一般LENS、T/P外形、V/A、A/A以及V/A和A/A的定位尺寸公差为±0.20，FPC的定位尺寸公差为±0.50，如下图所示：A:V/A根据客户要求的尺寸设计,A/A区在V/A Array区上单边外扩0.5mm,LENS外形在TP外形上单边外扩0.15mmB、C：边框(VA到LENS外形)：0.5mm+0.3mm+0.3mm+TX条数X0.2mm/2+0.1~0.3mm+0.3mm+0.15mm。
CY-WI-GC-014-A电容屏FPC板设计规范
1．目的：规范电容屏FPC 的设计，提高设计人员的设计水平及效率，确保触摸屏模块整体的合理性及可靠性。
2．适应范围适应于电容屏FPC 设计 3．设计要求 3．1材料的选用3.1.1电容屏FPC 连接方式一般有ZIF 的接插试、ACF/ACP 热压式、B2B 连接（连接器）式三种方式，ACF/ACP热压式的FPC 较多，所以对FPC 的平整度、涨缩都有较高的要求，平整度不好、涨缩太大，热压时就无法与TP 对准。
选用的材料必须是覆盖膜、基材的涨缩系数在同一水平且经过工艺验证合格的材料搭配。
3.1.2覆盖层Cover Layer ，覆盖在铜箔上，起绝缘、阻焊、保护作用，组成为：PI （化学材料）+AD （胶），PI 厚度规格：12.5、25、50 、75、125um ；AD 厚度规格：15 um 、20um 、25um 、50um 。
可根据需要选择。
3.1.3覆铜基材（俗称基材）：PI+AD+CU 。
依铜性可概分为电解铜（ED 铜）、压延铜（RA 铜）、高延展性电解铜（EDHD ）、无胶铜。
以下为材料的主要规格。
选用何种材料一般根据客户的要求、FPC 规格的要求来选用，但0.075以下细线路产品都要选用无胶基材，这样制作线路时合格率会高。
3.1.4插头板及压屏板（液晶板）:手指方向需拼在压延方向,即非250mm 方向，这样设计可以减少FPC 涨缩不平衡问题，FPC 会更平整。
如下图2、图3所示。
3.1.5补强的结合都要采用纯胶热压的工艺，这样会更平整，SMT 方便操作，如果是要求接地，就要选用导电纯胶热压，不可选用其它普通导电胶工艺。
如果接地阻值要求小于1欧姆，则必须选用点银浆工艺；阻值要求20欧以内，可以采用三惠导电纯胶CBF-300.如图1所示。
图1银浆图2图33.1.5补强，一般有FR-4、钢片、PI 补强，选用何种补强一般根据图纸规格选用。
PI 补强只能选用日本宇部的，其它厂家的PI 补强都易卷曲，FR-4、宇部PI 补强大块的也都会有轻微卷曲，所以，带有IC 的电容屏FPC ，IC 下面最好建议客户设计成钢片补强（对接收信号有干扰的除外），这样SMT 时IC 虚焊、假焊的就少，一次合格率会高。
电容触摸式按键设计规范及注意事项
电容触摸式按键设计规范及注意事项技术研发中心查达新所有电容式触摸传感系统的核心部分都是一组与电场相互作用的导体。
在皮肤下面，人体组织中充满了传导电解质(一种有损电介质)。
正是手指的这种导电特性，使得电容式触摸式按键应用于电路中，替代传统的机械式按键操作。
关于电容触摸式按键设计，有下列要求：1.PCB触摸焊盘①.感应按键面积，即焊盘接触面积应不小于手指面积的2/3，可大致设计为5*6mm、6*7mm；且按键间的距离不小于5mm，如下图：②.连接触摸按键的走线，若是双面板尽可能走按键的背面，走在正面的画需保证离其他按键2mm以上间距；③.感应按键与覆铜的距离不小于2mm，减少地线的影响；2.感应按键面壳或外壳①.面壳材料只要不含有金属都可以，如：塑胶，玻璃，亚克力等。
若面壳喷漆，需保证油漆中不含金属，否则会对按键产生较大影响，可用万用表电阻档测量油漆表面导电程度，正常不含金属油漆的面壳电阻值应为兆欧级别或无穷大。
通常面壳厚度设置在0～10mm之间。
不同的材料对应着不同的典型厚度，例如亚克力材料一般设置在2mm～4mm之间，普通玻璃材料一般设置在3mm～6mm之间。
②.可以用3M胶把按键焊盘与面壳感应端黏连、固定，或者通过弹簧片方式焊接在PCB焊盘的过孔上与面壳感应端相连；如下图：③.触摸按键PCB与触摸面板通过双面胶粘接，双面胶的厚度取0.1～0.15mm 比较合适，推荐采用3M468MP，其厚度0.13mm。
要求PCB与面板之间没有空气，因为空气的介电系数为1，与面板的介电系数差异较大。
空气会对触摸按键的灵敏度影响很大。
所以双面胶与面板，双面胶与PCB粘接，都是触摸按键生产装配中的关键工序，必须保证质量。
PCB与双面板粘接，PCB带双面胶与面板装配时都要用定位夹具完成装配，装配完成后，要人工或用夹具压紧。
为了保证PCB板与面板之间没有空气，需要在双面板上开孔和排气槽，并且与PCB上开孔配合。
设计夹紧夹具时，重点压触摸按键的部位，确保感应部位没有空气。
电容式触摸屏设计规范_专业版
5.2.4 SiO2Metal除FPC bonding以外，需覆盖SiO2保护（SIO2掩模公差±0.35mm）5.3 铬版各标记设计:铬版上面各标记设计如下5.3.1 切割标记切割记号：尺寸如下图,作用为定位玻璃的切割尺寸，控制玻璃的切割精度，要求切割精度为±0.05mm,此标识仅适用Metal层5.3.2 产品型号模号（metal层专用）排版模号：为便于不良品分析，在每一单粒图形上标示一代号，如”A1,A2,….B1,B2…”,，横向用数字递增，纵向用字母递增，例：TP10293A A1TP10293A,为产品流水号A1为产品的模号5.3.3 各膜层标识：Mask 表示铬版，Oc表示该层为oc层，且膜面向上,TP30327A为产品的型号，V0表示版本号Metal表示该层为metal层，且膜面向下；此标识各层都需要，而且需位于成品功能区以外5.3.14 ITO方阻测试块标记：为测试ITO镀膜后的方阻，在非图形区域制作四个尺寸为30mm*30mm的ITO测试方块，由于ITO为透明的材料，故在ITO方块边缘制作线宽为0.2mm*0.2mm的方框（若边框较小，可以调整方块的大小，最小制作为10mm*10mm）具体如下图所示：ITO测试方块金属边框5.3.15 保护蓝胶丝印对位标记：在ITO Glass切割之前要对图案进行保护，即玻璃正反面丝印保护蓝胶，则需要在ITO Glass的MT层上制作对位标记以保证保护蓝胶与玻璃的丝印位置，对位标记设计尺寸如下图所示：5.3.16 形版的命名方法：A．铬版：在该产品的型号前面加上图形铬版的代号MASK；B．菲林版：在该产品的型号前面加上图形菲林的代号SF；如：MASK096064-101A-1、SF096-064-101A-15.3.17 走线设计一般情况（mm）极限值（mm）ITO 线粗尽量粗0.03(铬版)Metal 线粗尽量粗0.03、0.05(铬版)Gap 尽量大0.036 ITO Film结构Sensor设计ITO Film结构Sensor结构暂时有两种，两层ITO Film和三层ITO Film结构。

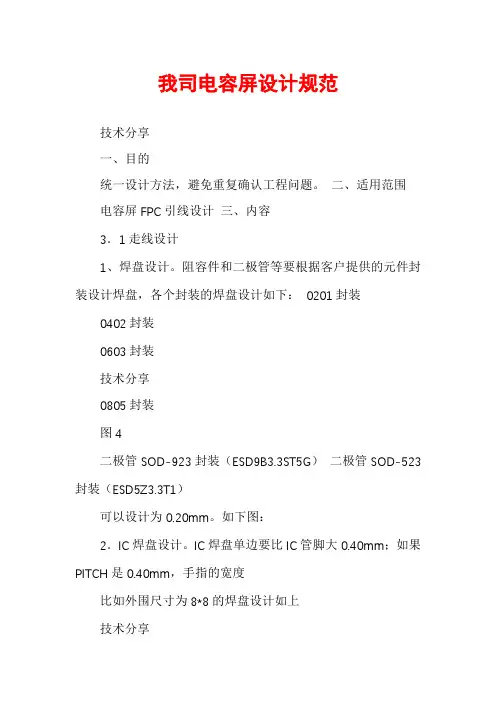

我司电容屏设计规范
我司电容屏设计规范技术分享一、目的统一设计方法，避免重复确认工程问题。
二、适用范围电容屏FPC引线设计三、内容3．1走线设计1、焊盘设计。
阻容件和二极管等要根据客户提供的元件封装设计焊盘，各个封装的焊盘设计如下：0201封装0402封装0603封装技术分享0805封装图4二极管SOD-923封装（ESD9B3.3ST5G）二极管SOD-523封装（ESD5Z3.3T1）可以设计为0.20mm。
如下图：2．IC焊盘设计。
IC焊盘单边要比IC管脚大0.40mm；如果PITCH是0.40mm，手指的宽度比如外围尺寸为8*8的焊盘设计如上技术分享3．IC焊盘连线设计。
两个手指中间不能有连线，要改成从两端引线（图5）；边上的焊盘也不能从中间引线，要从顶端引线（图6）;中间大块地皮与手指间的连线要用油墨隔开，或者把引线改成从背后导通（图7）。
错误正确图（5）错误正确图（6）图（7）4．手指引线泪滴设计错误正确8）图（技术分享5．焊盘引线设计的合理性。
为避免覆盖膜溢胶时上焊盘太多，方焊盘引线不能太粗，但也不能太细，更不能是焊盘的周边都用地皮连接。
错误正确正确图（9）6后再冲外形，这样元器件与外形的距离就很重要。
元10）7图（11）8．压接手指端最好要内缩0.10-0.15mm,以防止冲切时产生毛刺、批锋等。
也可避免本不应该导通的上下层手指或者铜皮在冲切时相连一起，形成短路。
图（12）技术分享手指有内缩，正确手指无内缩，不合理图（12）9．补强要完全能覆盖元器件，且比元器件大0.5mm以上。
图（13）元器件都在补强里面，正确有部分元器件在补强外面，错误图（13）10．补强边缘不能盖到导通孔，以避免会发生弯折时导通孔断裂。
导通孔最好都是设计在补强里面，弯折区域也不要设置导通孔。
图（14）导通孔在补强线上，错误导通孔在补强里面，正确图（14）11．因大多数电容屏FPC都是两面有金手指，插接手指端最好能内缩0.15mm以上，以避免冲切产生手指压伤、裂痕、起翘等。
电容式触摸屏设计规范-A
电容式触摸屏设计规范1 目的规范电容式触摸屏(投射式)的设计，提高设计人员的设计水平及效率，确保触摸屏模块整体的合理性及可靠性。
2 适用范围第五事业部TP厂技术部电容式触摸屏设计人员。
3 工程图设计3.1 工程图纸为TP模块的成品管控，以及出货依据，包含以下内容： 3.1.1 正面视图: 该视图包含TP外形、view area、active area、FPC图形及相关尺寸.若TP需作表面处理,则必须对LOGO的位置、尺寸、材质、颜色、以及工艺进行标注。
需标注尺寸及公差如下：3.1.2 侧视图: 该视图表示出TP的层状结构, TP各层的厚度、材质、FPC厚度（含IC等元件）必须标注。
需要标注尺寸及公差如下：3.1.3 反面视图: 这一图层包含背胶、保护膜、泡棉及导光膜的外形尺寸,以及FPC背面的IC及元件区尺寸。
需要标注尺寸及公差如下：3.1.4 FPC出线图:一般情况FPC的表示可以在正面视图中完成,主要反应FPC与主板的连接方式。
如果FPC连接方式为ZIF ,则必须标注以下尺寸。
如果TP与主板的连接方式为B2B，则必须标注连接器的位置尺寸及公差。
走线图,出线对照表: 走线图表示TP内部走线,如下图所示:出线表为TP内部与外界的连接接口,电容的一般分I2C、SPI、USB,如下图所示:I2C接口USB接口3.2 文字说明该部分对TP的常规非常规性能作重点表述,主要包括以下内容: 3.2.1 结构特性：包括lens材质，ITO膜的厂家及型号，IC型号3.2.2 光学特性：包括透光率，雾度，色度等3.2.3 电气特性：工作电流，反应时间等3.2.3 机械特性：输入方式，表面硬度等3.2.4 环境特性：工作温度,储存温度，符合BHS-001标准等以上特性如超出行业规格范围，需逐一标注，并让客户确认。
3.3 图档管理图档管理这块需按以下原则进行相应维护：3.3.1 按照命名规则填写图框,并签名。
3.3.2 如有更改需有更改记录及版本升级，并需客户确认。
电容式触控式萤幕设计规范 A3
層專用）表示鉻版，Oc表示該層為oc層，且膜面向上,TP30327A為產品的型號，V0表示版本號表示該層為metal層，且膜面向下；此標識各層都需要，而且需位於成品功能區以外ITO測詴方塊金屬邊框5.3.15 保護藍膠絲印對位元標記：在ITO Glass切割之前要對圖案進行保護，即玻璃正反面絲印保護藍膠，則需要在ITO Glass的MT層上製作對位元標記以保證保護藍膠與玻璃的絲印位置，對位元標記設計尺寸如下圖所示：5.3.16 形版的命名方法：A〃鉻版：在該產品的型號前面加上圖形鉻版的代號護塗層：塗有明膠塗層以防止損傷感光乳劑層。
裡面可能包含無光澤詴劑。
光乳劑層：均勻地塗有鹵化銀的微小晶體，以明膠作為介質。
塗層：該層用於把感光乳劑層粘到膠片基上。
6.1 ITO Film結構Sensor具體設計ITO Film結構Sensor圖形設計包括AG，ITO和保護藍膠。
另外在圖紙設計時需結合客戶的要求和內部的工藝制程能力。
下面按照Atmel方案進行ITO圖形的設計6.1.1 ITO 設計Atmel方案，ITO圖形設計為條形，據圖如下左圖，ITO橫向為發射極，ITO圖形較寬；縱向為接受極，窄。
具體通道設計區尺寸以4.76mm為PIN距來計算，如上右圖所示。
测试块印刷对位标记印刷方向正膠設計圖紙背膠設計圖紙7.1.2 背膠設計ITO FILM sensor所用背膠為整面印刷，與sensor排版尺寸一致即所有圖案區域，如上圖背膠設計圖紙所示FPC熱壓位置正膠設計單模正膠設計7.2.1.2 電容玻璃正膠的設計電容玻璃為大片玻璃正面向下進行切割，則需要正面保護藍膠的設計滿足切割的工藝要求，在其進行切割時保證刀具周邊的平整，減少切割時崩邊、崩角的不良，降低微裂紋的深度，玻璃周邊需要設計絲印對位元標記，如下圖電容玻璃正膠設計7.2.2 背膠設計7.2.2.1 單模背膠的設計背膠設計要考慮玻璃切割時的公差及絲印公差，要求背膠尺寸比玻璃外形單邊縮小0.8mm,保證切割時不能切到藍7.2.2.2 電容玻璃背膠的設計電容玻璃切割時為背面向上，背膠只需要按照玻璃排膜方式將單模背膠按照陣列方式進行排列即可，如下圖所示：電容玻璃背膠設計圖紙設計8.1 FPC材料介紹22 FPC金手指長度需滿足以下條件：將FPC金手指處的對位標與PANEL ITO引腳處的對位標對齊熱壓後，FPC金手指頂端不能超過ITO 端，一般低於ITO引腳約0.1mm，且金手指下端不超過PAENL,鏤空板的金手指設計，參見下圖上對位標因鋼模偏位而被切掉和銅箔翹起等品質不良,在設計靠邊對位標時(L)(mm) 寬(W)(mm) 高(t)(mm)0.60±0.050.30±0.050.23±0.050.10±0.05確定FPC外形時盡可能考慮元件區域是否合適2.若整機結構允許，FPC遮罩角儘量避免180度彎折來壓合，直接搭接在sensor背面壓合，其設計尺寸與以上方案設計尺寸一致4. 製作LAYOUT圖(1) 導入FPC外形：將第 1 步做出來的 FPC 外形圖 DXF層屬性改為 ALL LAYER,並將線寬改為(2) 製作PCB元件封裝：依據 FPC 模切圖中的各介面尺寸，在2.互電容走線設計：互電容原理，sensor包括TX，RX，通過TX與RX間的耦合電容變化來確定是否有觸摸，對於走線，交叉，交叉越多，在走線上引起電容變化越大，影響效果。
电容式触摸屏设计规范_A1
电容式触摸屏设计规范1 目的规范电容式触摸屏(投射式)的设计，提高设计人员的设计水平及效率，确保触摸屏模块整体的合理性及可靠性。
2 适用范围第五事业部TP厂技术部电容式触摸屏设计人员。
3 工程图设计3.1 工程图纸为TP模块的成品管控，以及出货依据，包含以下内容：3.1.1 正面视图: 该视图包含TP外形、view area、active area、FPC图形及相关尺寸.若TP需作表面处理,则必须对LOGO的位置、尺寸、材质、颜色、以及工艺进行标注。
需标注尺寸及公差如下：3.1.2 侧视图: 该视图表示出TP的层状结构, TP各层的厚度、材质、FPC厚度（含IC等元件）必须标注。
需要标注尺寸及公差如下：3.1.3 反面视图: 这一图层包含背胶、保护膜、泡棉及导光膜的外形尺寸,以及FPC背面的IC 及元件区尺寸。
需要标注尺寸及公差如下：3.1.4 FPC出线图:一般情况FPC的表示可以在正面视图中完成,主要反应FPC与主板的连接方式。
如果FPC连接方式为ZIF ,则必须标注以下尺寸。
如果TP与主板的连接方式为B2B，则必须标注连接器的位置尺寸及公差。
走线图,出线对照表: 走线图表示TP内部走线,如下图所示:出线表为TP内部与外界的连接接口,电容的一般分I2C、SPI、USB,如下图所示:I2C接口USB接口3.2 文字说明该部分对TP的常规非常规性能作重点表述,主要包括以下内容:3.2.1 结构特性：包括lens材质，ITO膜的厂家及型号，IC型号3.2.2 光学特性：包括透光率，雾度，色度等3.2.3 电气特性：工作电流，反应时间等3.2.3 机械特性：输入方式，表面硬度等3.2.4 环境特性：工作温度,储存温度，符合BHS-001标准等以上特性如超出行业规格范围，需逐一标注，并让客户确认。
3.3 图档管理图档管理这块需按以下原则进行相应维护：3.3.1 按照命名规则填写图框,并签名。
3.3.2 如有更改需有更改记录及版本升级，并需客户确认。
电容触屏设计规则和CTP的技术信息.
成对胶粘剂或垫片
LCD
5
电容觸摸屏技术
与大多的主要IC供营商合作 自动化测试机共同开发 100%质量控制 产品尺寸从1.0英寸到8英寸
6
TP材料厚度
Mutto提供玻璃厚度的几个不同的类型
类型 一般 強化
类型 一般
厚度
0.4, 0.55, 0.7, 1.1, 1.8, 3.0 mm 0.55, 0.7, 1.1 mm
觸摸屏總厚度
厚度(mm)
单層ITO Film的总 厚度 (film: 0.18mm) 双層ITO Film的总 厚度
(film: 0.18mm) 0.27
0.48
8
设计和生产能力
最小的银線宽度： 0.2 mm 銀線與銀線間的最小間距： 0.2 mm 最小的ITO宽度： 0.45 mm ITO层間的最小距離： 0.2 mm 銀線與基材邊缘的最小距離： 0.3 mm ITO與基材邊缘的最小距離： 0.3 mm 切割與成形的最小公差： 0.3 mm
TP结构 单层ITO膜片 膜片表面处理 clear 透射率规格
85-88%
单层ITO玻璃
双层ITO膜片
*从样品的真正的数据
90-93%
clear
82-83%*
13
电容TP QC的流程图
Upper process
ITO膜 裁切 (Roll to sheet) Visual inspection
Assembly process
电容觸摸屏 /设计规则和技术信息
1
erned)
电场
銀線印刷
(来源 : 3M, TRI)
2
电容接触控制板
投影类型
單層ITO pattern
TP规范
标注尺寸 金手指线宽线距
普通公差（mm） ±0.02
最小公差（mm） ±0.02
金手指距外形尺寸 金手指长度
±0.15 ±0.30
±0.10 ±0.20
金手指出线定义表须根据客户图纸标明。 3.2 文字说明
须要对 TP 的常规与非常规性能做重点说明，主要包含以下内容： 3.2.1 结构特性
包括 Lens 材质、厂商及 IC 型号等说明。 3.2.2 光学特性
6.2.5 补强板 Stiffener FPC元件区域及FPC连接器区域，需在其接触面背面加一块补强板，材料可用 PI、PET、FR4、钢片。补强板厚度
一般为0.3、0.25、0.2、0.15、0.1mm。 6.3 FPC 结构 FPC 将铜箔、粘结剂、基材压合完成后，可分为铜箔基板和保护胶片。 6.3.1 铜箔基板 单面板：Copper：1/2，1，1 1/2，2 oz 双面板：Copper：1/2，1，1 1/2，2 oz Base film：1/2，1，2，5 mil 单面板、双面板均以 1oz，1mil 为标准材料，若指定特殊规格材料则必须衡量原料成本及交期。 6.3.2 保护胶片 保护胶片以 1mil 为标准材料。 Coverlay：1/2，1，2，3，5，7 mil Adhesive：15，20，25，35 um
最小蚀刻公差：±0.03mm，一般±0.05mm
文件名称
电容式触摸屏设计规范
文件编号 DOC.No 版次/修改号 Rev.
页码 8
Page
文字最小高度：1.0mm，建议 1.2mm
ACF 端 PAD 之累计公差：一般铜 0.03~0.05%，无接着铜 0.015~0.025%
6.6.2 FPC 正面视图
电容式触摸屏的结构设计及工艺流程资料
电容式触摸屏的结构设计及工艺流程资料
一、电容式触摸屏结构设计
1、电容式触摸屏是由IC和显示屏组成的一种外设，外壳由PVC材料注塑成形，内部电路板由FR-4材料制作。
2、电容式触摸屏保护层由ABS材料注塑制作，具有良好的硬度和防火性能。
3、内部电路板材料是FR-4，具有良好的耐弯曲性和抗化性能。
4、电容式触摸屏使用的IC芯片类型为FT3207，具有较高的速度、灵敏度和电压较低的特性，芯片的热性能更佳。
5、电容式触摸屏上的触摸圆点制作采用硅胶铠装，较好的抗干扰性能和更精细的动态响应。
6、电容式触摸屏的显示屏类型为TFT-LCD，具有较高的分辨率，可以满足复杂的图形显示需求。
二、电容式触摸屏的工艺流程
1、抛光：用蒸汽抛光机将外壳表面抛光处理，抛光后的表面能够达到效果要求。
2、热处理：将PVC外壳经过热处理，改变几何尺寸，使其能够符合加工要求。
3、喷涂：将外壳表面用喷涂机涂上防水涂料，以增强其防水性能。
4、注塑：将PVC外壳、ABS保护层通过模具注塑成型，以符合产品图纸要求。
5、振动处理：将完成的外壳经过振动处理，以消除漏胶等缺陷。
6、拉伸处理：将完成的外壳经过拉伸处理，以增强材料的抗拉性能。
电容屏ITO设计规则说明
内部公开
2.4 请保持 ITO 菱形的完整性，如屏整体尺寸不能保证整数个菱形， 可以参照如图 6 设计。
图6 2.5 保持走线和 ITO 的距离，以避免寄生电容。在支持多指检测时， 注意 X 和 Y 方向的走线隔离；可以在 X 和 Y 走线间加屏蔽线
图7
第三页
内部公开
ITO 设计规则
2.6 在 FPC 上，每个电极走线的相对地线网格的位置应该相同，以保 证相邻电极走线的对称，避免引入对地电容的误差
第四页
ITO 设计规则
内部公开
一、ITO 设计规则简述
为 ICN8201/ICN8202 触摸感应芯片应用提高触摸性能，ITO 需要 遵循特定规则来设计。
方案采用了单层 ITO 菱形结构，当手指接触到触摸屏面板时,在手 指、面板和 ITO 层之间就形成了一个电容。
二、ITO 规则
2.1 ITO 电极间距不能超过 6mm，如图 1 如果过大，触摸手指和相邻 电极的电容太小，不能检测手指移动；推荐间距为 5mm，如图 2。
MCU
ICN8201
覆铜区域
图 8 FPC 布局示意图
********************************************************************************
Add：北京市海淀区北三环中路 31 号 4 号楼 13 层 1304—1306 Tel：+86-10-82004128 Fax：+86-10-82004126
>6mm
5mm
图1
第一页
图2
内部公开
ITO 设计规则
2.2 不要试图在 FPC 或 PCB 板上调整感应管脚走线顺序，这样会使走 线不对称，ICN8201 可以通过软件调整管脚顺序。
