电力系统自动装置复习题及答案

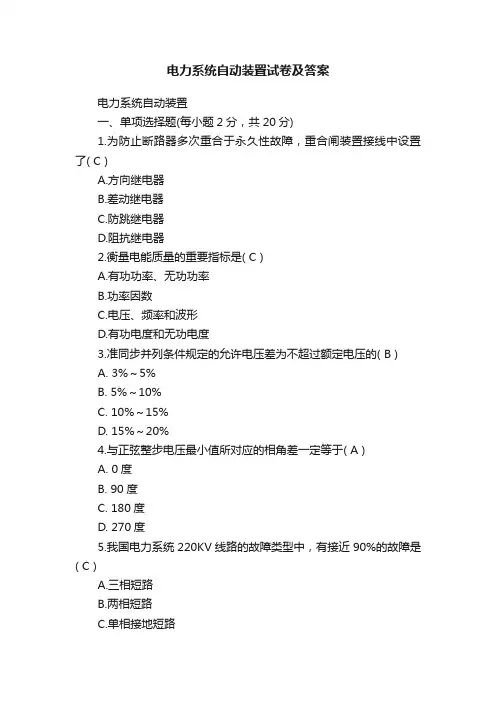

电力系统自动装置试卷及答案
电力系统自动装置试卷及答案电力系统自动装置一、单项选择题(每小题2分，共20分)1.为防止断路器多次重合于永久性故障，重合闸装置接线中设置了( C )A.方向继电器B.差动继电器C.防跳继电器D.阻抗继电器2.衡量电能质量的重要指标是( C )A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度3.准同步并列条件规定的允许电压差为不超过额定电压的( B )A. 3%～5%B. 5%～10%C. 10%～15%D. 15%～20%4.与正弦整步电压最小值所对应的相角差一定等于( A )A. 0度B. 90度C. 180度D. 270度5.我国电力系统220KV线路的故障类型中，有接近90%的故障是( C )A.三相短路B.两相短路C.单相接地短路D.两相接地短路6.在励磁调节器中，若电压测量采用12相桥式整流电路，则选频滤波电路的滤波频率应选为( D )HzA. 50 B. 300C. 600D. 12007.机端并联运行的各发电机组的调差特性( D )A.可以为负B.可以为零C.必须为零D.必须为正8.具有正调差特性的同步发电机，当输出的无功电流增大时，机端电压( D )A.不变B.增大C.以上两条都有可能D.减小9.励磁绕组上的瞬时过电压，会( C )A.烧坏转子铁芯B.危害系统运行的稳定性C.危害励磁绕组绝缘D.以上三项都有10.自动励磁调节器的强励倍数一般取( D )A. 2—2.5B. 2.5—3C. 1.2—1.6D. 1.6—2.0二、填空题(每空1分，共12分)11.备用电源和备用设备自动投入装置的动作时间的确定，是以使负荷的停电时间尽可能短为原则，以减少电动机的___自起动____时间。
12.自动重合闸与继电保护的配合方式有两种，即___重合闸前加速____和___重合闸后加速____。
13.将同步发电机并入电力系统参加并列运行的操作称为___并列____。

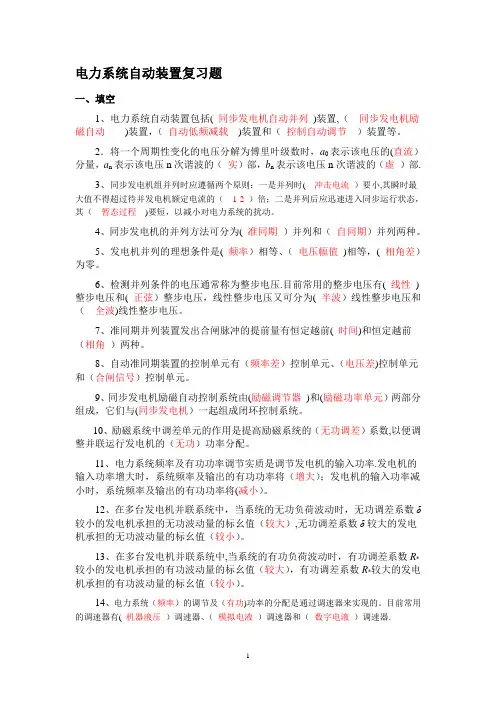

电力系统自动装置复习题含答案
电力系统自动装置复习题一、填空1、电力系统自动装置包括(同步发电机自动并列)装置,（同步发电机励磁自动)装置，（自动低频减载)装置和（控制自动调节）装置等。
2．将一个周期性变化的电压分解为傅里叶级数时，a0表示该电压的(直流）分量，a n表示该电压n次谐波的（实）部，b n表示该电压n次谐波的（虚）部.3、同步发电机组并列时应遵循两个原则：一是并列时(冲击电流）要小,其瞬时最大值不得超过待并发电机额定电流的（1-2 ）倍；二是并列后应迅速进入同步运行状态，其（暂态过程)要短，以减小对电力系统的扰动。
4、同步发电机的并列方法可分为(准同期）并列和（自同期）并列两种。
5、发电机并列的理想条件是(频率）相等、（电压幅值)相等，(相角差）为零。
6、检测并列条件的电压通常称为整步电压.目前常用的整步电压有(线性)整步电压和(正弦）整步电压，线性整步电压又可分为(半波）线性整步电压和（全波)线性整步电压。
7、准同期并列装置发出合闸脉冲的提前量有恒定越前(时间)和恒定越前（相角）两种。
8、自动准同期装置的控制单元有（频率差）控制单元、（电压差)控制单元和（合闸信号）控制单元。
9、同步发电机励磁自动控制系统由(励磁调节器)和(励磁功率单元）两部分组成，它们与(同步发电机）一起组成闭环控制系统。
10、励磁系统中调差单元的作用是提高励磁系统的（无功调差）系数,以便调整并联运行发电机的（无功）功率分配。
11、电力系统频率及有功功率调节实质是调节发电机的输入功率.发电机的输入功率增大时，系统频率及输出的有功功率将（增大）；发电机的输入功率减小时，系统频率及输出的有功功率将(减小）。
12、在多台发电机并联系统中，当系统的无功负荷波动时，无功调差系数δ较小的发电机承担的无功波动量的标幺值（较大）,无功调差系数δ较大的发电机承担的无功波动量的标幺值（较小）。
13、在多台发电机并联系统中,当系统的有功负荷波动时，有功调差系数R*较小的发电机承担的有功波动量的标幺值（较大），有功调差系数R*较大的发电机承担的有功波动量的标幺值（较小）。

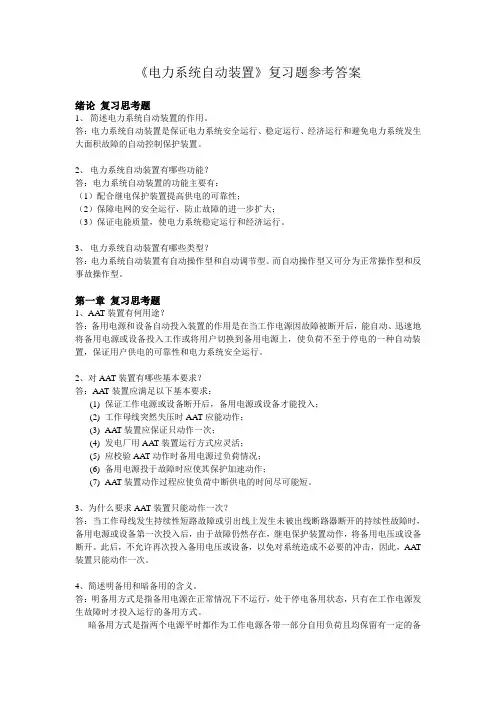

《电力系统自动装置》复习思考题参考答案
《电力系统自动装置》复习题参考答案绪论复习思考题1、简述电力系统自动装置的作用。
答：电力系统自动装置是保证电力系统安全运行、稳定运行、经济运行和避免电力系统发生大面积故障的自动控制保护装置。
2、电力系统自动装置有哪些功能？答：电力系统自动装置的功能主要有：（1）配合继电保护装置提高供电的可靠性；（2）保障电网的安全运行，防止故障的进一步扩大；（3）保证电能质量，使电力系统稳定运行和经济运行。
3、电力系统自动装置有哪些类型？答：电力系统自动装置有自动操作型和自动调节型。
而自动操作型又可分为正常操作型和反事故操作型。
第一章复习思考题1、AA T装置有何用途？答：备用电源和设备自动投入装置的作用是在当工作电源因故障被断开后，能自动、迅速地将备用电源或设备投入工作或将用户切换到备用电源上，使负荷不至于停电的一种自动装置，保证用户供电的可靠性和电力系统安全运行。
2、对AAT装置有哪些基本要求？答：AA T装置应满足以下基本要求：(1)保证工作电源或设备断开后，备用电源或设备才能投入；(2)工作母线突然失压时AA T应能动作；(3)AAT装置应保证只动作一次；(4)发电厂用AA T装置运行方式应灵活；(5)应校验AAT动作时备用电源过负荷情况；(6)备用电源投于故障时应使其保护加速动作；(7)AAT装置动作过程应使负荷中断供电的时间尽可能短。
3、为什么要求AAT装置只能动作一次？答：当工作母线发生持续性短路故障或引出线上发生未被出线断路器断开的持续性故障时，备用电源或设备第一次投入后，由于故障仍然存在，继电保护装置动作，将备用电压或设备断开。
此后，不允许再次投入备用电压或设备，以免对系统造成不必要的冲击，因此，AA T 装置只能动作一次。
4、简述明备用和暗备用的含义。
答：明备用方式是指备用电源在正常情况下不运行，处于停电备用状态，只有在工作电源发生故障时才投入运行的备用方式。
暗备用方式是指两个电源平时都作为工作电源各带一部分自用负荷且均保留有一定的备用容量，当一个电源发生故障时，另一个电源承担全部负荷的运行方式。
电子系统自动装置—考试题库及答案
在电力系统通信中，由主站轮流询问各RTU，RTU接到询问后回答的方式属于_______ 。
A.循环式通信规约B.被动式通信规约C.主动式通信规约D.问答式通信规约回答错误!正确答案： D自同期并列操作的合闸条件是_______ 。
A.发电机未加励磁，任意转速B.发电机未加励磁，接近同步转速C.发电机已加励磁，任意转速D.发电机已加励磁，接近同步转速回答错误!正确答案： B励磁调节器接入负调差单元后，发电机的外特性呈_______ 。
A.水平B.下倾C.水平或上翘D.上翘回答错误!正确答案： C“备用电源自动投入装置应保证只动作一次”是为了防止_______ 。
A.工作电源或设备无法断开B.备用电源或设备提前投入C.备用电源或设备多次遭受故障冲击D.工作电源或设备多次遭受故障冲击回答错误!正确答案： C若三相一次重合闸不成功，则其断路器_______ 。
A.跳2次合1次B.跳1次合1次C.跳3次合2次D.跳2次合2次回答错误!正确答案： A担负电力系统频率调节任务的是_______ 。
A.调速系统B.励磁系统C.无功补偿设备AVR回答错误!正确答案： A当AAT装置动作时，如果备用电源或设备投于故障，应使其继电保护____ ___ 。
A.延时0.5s动作B.延时1.0s动作C.不动作D.加速动作回答错误!正确答案： D并列断路器两侧电压矢量的电角速度之差称为_______ 。
A.滑差周期B.滑差角频率电压矢量差D.电压相角差回答错误!正确答案： B电力系统运行中的主要并列方式为_______ 。
A.同步B.准同期C.非同期D.自同期回答错误!正确答案： B以下不属于综合重合闸装置可以实现重合闸方式是_______ 。
A.单相重合闸方式B.综合重合闸方式C.重合闸前加速保护D.停用方式回答错误!正确答案： C调频器改变发电机组调速系统的给定值，即改变机组的空载运行频率时，使静态特性_______ 。
郑州大学网络教育电力系统自动装置13期末考试复习题及参考答案
单选题1若三相一次重合闸不成功，则其断路器_B.跳2次合1次2运行经验表明，当频率降至_______Hz时，系统电压水平受到严重影响，当某些中枢点电压低于某一临界值时，将出现“电压崩溃”现象，系统运行的稳定性遭到破坏，最后导致系统瓦解D.46~453双侧电源线路采用无电压检定和同步检定自动重合闸，线路上发生故障时，正确的是_A.同步侧断路器首先重合4. 自同期并列操作的合闸条件是__ B.发电机未加励磁，接近同步转速5下面的电压哪一个不是我国电力系统的额定电压？D.75kV6改变发电机组调速系统的速度变动率，可以使静态特性_ C.斜率改变7自动装置需要软件的支持，下面哪个程序的功能是采集开关量、脉冲量和模拟量，并进行预处理？D.信号采集与处理程序8应用备用电源自动投入装置的暗备用接线方式指正常时D.工作在分段母线状态，靠分段断路器取得相互备用9“备用电源自动投入装置应保证只动作一次”是为了防止_ C.备用电源或设备多次遭受故障冲击10与电压调节有关的元件不包括D.原动机11所谓同步运行，是指并列运行的同步发电机，其_______ 以相同的电角速度旋转，每个发电机转子的相对电角速度都在允许的极限值以内。
C.转子12下列关于AGC和EDC的频率调整功能描述正确的是_ A.AGC属于二次调频，EDC属于三次调频13正弦整步电压D.含有频率差和电压差信息，且含有相位差信息14就是当线路发生故障时，继电保护很快使线路两侧断路器跳闸，并紧接着进行重合。
D.三相快速自动重合闸15自动低频减载装置应分级动作，确定被切除的负荷时，应__ A.首先切除次要负荷，必要时切除重要负荷16两台发电机并联运行，能维持无功功率稳定分配的调差特性是__ C.两台机均为正调差17自动重合闸可按控制开关位置与断路器位置不对应的原理起动，下面各项中能起动自动重合闸的是_______ C.控制开关在合闸后位置而断路器实际在断开位置18担负电力系统频率调节任务的是_____ D.调速系统19以下情况中，备用电源自动投入装置应动作的是_ B.工作电源无压，备用电源有压。
《电力系统自动装置》复习思考题参考答案(1—3章)
第三章 复习思考题1. 何谓并列？发电机并列操作应遵循哪原则？答：电力系统并列操作一般是指两个交流电源在满足一定条件下的互联操作，也叫同步操作、同期操作或并网。
并列的原则是：(1)并列瞬间，发电机的冲击电流不应超过规定的允许值；(2)并列后，发电机应能迅速进入同步运行。
2. 并列的方法有哪两种？各有何特点？答：并列的方法有准同步并列和自同步并列两种。
准同步并列的优点是并列时产生的冲击电流较小，不会使系统电压降低，并列后容易拉入同步。
自同步并列的优点是操作简单、并列速度快，在系统发生故障、频率波动较大时，发电机组仍能并列操作并迅速投入电网运行，可避免故障扩大，有利于处理系统事故。
3. 准同期自动并列的三个条件是什么？并列时如果不满足这些条件会有何后果？答：并列条件应为： (1)发电机电压和系统电压的幅值相同； (3)发电机电压和系统电压的相位相同，即相角差为0； (2)发电机电压和系统电压的频率相同。
不满足条件(1)时，会产生无功分量的冲击电流。
冲击电流的电动力会对发电机绕组产生影响，当电动力较大时，有可能引起发电机绕组的端部变形；不满足条件(2)时，产生有功分量的冲击电流，合闸后发电机与电网间立刻交换有功功率，使机组转轴受到突然冲击，这对机组和电网运行都是不利的；不满足条件(3)时，断路器两侧出现脉动电压，如果发出合闸命令的时刻不恰当，就有可能在相角差较大时合闸，从而引起较大的冲击电流。
此外，如果在频率差较大时并列，频率较高的一方在合闸瞬间会将多余的动能传递给频率低的一方，即使合闸时的相角差不大，当传递能量过大时，待并发电机需经历一个暂态过程才能拉人同步运行，严重时甚至导致失步。
4. 准同期自动并列的实际条件是什么？答：(1)待并发电机电压幅值与系统电压幅值应接近相等，误差不应超过±(5％~l0％)的额定电压；(2)待并发电机频率与系统频率应接近相等，误差不应超过±(0.2％~0.5％)的额定频率；(3)并列断路器触头应在发电机电压与系统电压相位差接近零度时刚好接通。
电力系统自动装置考前复习题一 (1) 附答案 冯
一、单项选择题（本大题共10小题，每小题1.5分，共15分）。
1．为防止断路器多次重合于永久性故障，在重合闸装置接线设置了( C )A. 跳闸位置继电器B. 加速继电器C. 防跳继电器D. 时间继电器2．单侧电源线路的自动重合闸，不存在 B 问题。
A. 重合闸动作时间的整定B. 非同期合闸C. 与继电保护的配合D. 两次切除短路电流3．三相自动重合闸采用了不对应原理起动，其中“不对应”是指（ B ）A. 断路器实际在合闸位置而控制开关在跳闸位置B. 断路器实际在断开位置而控制开关在合闸后位置C. 断路器实际在合闸位置而控制开关在合闸后位置D. 断路器实际在断开位置而控制开关在合闸位置4．准同步并列装置整定的允许电压差一般不超过额定电压的（ D ）A. 20-25%B. 15-20%C. 10-15%D. 5-10%5．由线性整步电压波形的斜率可反映出（ B ）A. 电压幅值差的大小B. 频率差的大小C. 相角差的大小D. 导向时间的大小6．某台发电机通过升压变压器与电力系统并列运行，如果发电机的无功增加了，则是由于（ D ）A. 励磁调节器的电压基准值降低B. 发电机有的功率增加C. 变压器高压侧电压升高D. 变压器高压侧电压降低7．当同步发电机与无穷大系统并列支行，且保持发电机输出有功δsin ==d G G G X U E P 为常数，但励磁电流调节时，应用 等于常数。
（ B ）A. δsin G UB. δsin G EC. δsin 1d XD. δsin8．机端直接并联的几台发电机组的调差系数( A )A. 都应该为正值B. 都应该为负值C.一半机组的为正值，另一半机组为负值D. 无特殊要求9．下列负荷中，吸收有功率的大小与频率无关的负荷是（ C ）A. 水泵B. 通风机C.白炽灯D. 异步电动机10．两台容相等的发电机组并列运行，其调速系统的速度变动率分别为1δ和2δ。
系统负荷增加后，如果机组1增加的有功功率比机组2的要大，则( A )A. 21δδ<B. 21δδ>C. 21δδ=D. 0,021=>δδ二、名词解释题（本大题共7小题，每小题2分，共14分）11．重合闸后加速答：当线路中发生故障时，继电保护首先有选择性动作跳闸，然后进行自动重合闸，如遇永久性故障，则通过加速继电保护装置瞬时切除故障。
电力系统自动装置-复习思考题(附答案)
A
对三相半控桥和三相全控桥来说，输入交流，输出直流。（），输出直流越大。
A.功率因数角越小B.功率因数角越大
C.控制角越小D.控制角越大
C
发电机并列时当发电机电压和系统电压仅有小的合闸相角误差时，并列冲击电流（）。
B.发电机电压在额定范围内
C.合闸相角为零
D.功率相等
C
准同期并列要求频差较小的条件其目的主要是为了（）。
A.发电机机端电压与系统电压相等
B.发电机发出功率与系统符合相等
C.对发电机冲击电流最小
D.并列后尽快进入同步运行
D
自动准同期装置合闸的条件之一是（）。
A.电压差为零
B.功率因数角相等
C.额定电压相等
A
互联系统按频率联络线功率偏差控制，表明调整结束时，（）
A. =0 B. =0C. =0, =0 D. =0。 =0
C
霍尔元件可比例输出（）。
A．两个量的乘积
B．三个量的乘积
C．两个量的和
D．两个量的差
A
交流励磁系统是指（）
A.励磁机为交流发电机
B.励磁机为直流发电机
C.发电机为交流发电机
D.励磁电流为直流电。
A.当低频减载拒动时切除负载
B.当低频减载误动时切除负载
C.当系统长时间处于低频状态时切除负载
D.当系统频率突然降低时切除负载
C
电力系统调频电厂的任务是承担（）。
A.系统基本负荷B.计划内变动负荷C.计划外变动负荷D.随频率变化的负荷
C
电力系统自动装置可分为两种类型，即（）。
《电力完整系统自动装置》复习思考题参考标准答案(—)
《电力系统自动装置》复习思考题答案（第一、二章）绪论复习思考题1、简述电力系统自动装置的作用。
答：电力系统自动装置是保证电力系统安全运行、稳定运行、经济运行和避免电力系统发生大面积故障的自动控制保护装置。
2、电力系统自动装置有哪些功能？答：电力系统自动装置的功能主要有：（1）配合继电保护装置提高供电的可靠性；（2）保障电网的安全运行，防止故障的进一步扩大；（3）保证电能质量，使电力系统稳定运行和经济运行。
3、电力系统自动装置有哪些类型？答：电力系统自动装置有自动操作型和自动调节型。
而自动操作型又可分为正常操作型和反事故操作型。
第一章复习思考题1、AA T装置有何用途？答：备用电源和设备自动投入装置的作用是在当工作电源因故障被断开后，能自动、迅速地将备用电源或设备投入工作或将用户切换到备用电源上，使负荷不至于停电的一种自动装置，保证用户供电的可靠性和电力系统安全运行。
2、对AAT装置有哪些基本要求？答：AA T装置应满足以下基本要求：(1)保证工作电源或设备断开后，备用电源或设备才能投入；(2)工作母线突然失压时AA T应能动作；(3)AAT装置应保证只动作一次；(4)发电厂用AA T装置运行方式应灵活；(5)应校验AA T动作时备用电源过负荷情况；(6)备用电源投于故障时应使其保护加速动作；(7)AAT装置动作过程应使负荷中断供电的时间尽可能短。
3、为什么要求AAT装置只能动作一次？答：当工作母线发生持续性短路故障或引出线上发生未被出线断路器断开的持续性故障时，备用电源或设备第一次投入后，由于故障仍然存在，继电保护装置动作，将备用电压或设备断开。
此后，不允许再次投入备用电压或设备，以免对系统造成不必要的冲击，因此，AA T 装置只能动作一次。
4、简述明备用和暗备用的含义。
答：明备用方式是指备用电源在正常情况下不运行，处于停电备用状态，只有在工作电源发生故障时才投入运行的备用方式。
暗备用方式是指两个电源平时都作为工作电源各带一部分自用负荷且均保留有一定的备用容量，当一个电源发生故障时，另一个电源承担全部负荷的运行方式。
电力系统自动装置复习题
第一章 自动装置及其数据的采集处理一、选择题1、我国电网的额定频率为（B ）。
A. 45HzB. 50Hz2、在正弦交流电压信号中含有的信息包括（A ）。
A.电压幅值、频率和相角B.频率和相角C.相角和电压幅值D.电压幅值和频率3、电力系统自动化有以下四大任务，其首要任务是（B ）。
A.保证电能质量B.提高系统运行安全性C.提高事故处理能力D.提高系统运行经济性4、衡量电能质量的重要指标是（C ）。
A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度二、填空题1、电能在生产、传输和分配过程中遵循着功率平衡的原则。
2、电力系统由发电厂、变电所、输电网、配电和用电等设备组成，在运行中是一个有机的整体。
3、电力系统自动化就是应用计算机技术和远动通信技术对电力系统进行自动监视、控制和调度。
4、调度控制中心对所辖的电力系统进行监视和控制，其主要任务是合理地调度所属各发电厂的出力，制定运行方式，及时处理电力系统运行中所发生的问题，确保电力系统的安全经济运行。
5、发电厂转换生产电能，按一次能源的不同又分为火电厂、水电厂、核电厂等不同类型的电厂。
6、电力系统自动控制大致分为：电力系统自动监视和控制、电厂动力机械自动控制、电力系统自动装置和电力安全装置。
7、电力系统自动监视和控制的主要任务是提高电力系统的安全、经济运行水平。
8、发电厂、变电所电气主接线设备运行的控制与操作的自动装置，是直接为电力系统安全、经济和保证电能质量服务的基础自动化设9、同步发电机是转换产生电能的机械，它有两个可控输入量—动力元素和励磁电流，其输出量为有功功率和无功功率，它们还分别于电网的频率和发电机端电压的电能质量有关。
10、电气设备的操作分正常操作和反事故操作两种类型。
11、电力系统自动装置有两种类型：自动调节装置和自动操作装置。
12、在电力系统中，电压和频率是电能质量的两个主要指标。
13、电力系统自动装置的结构形式：微型计算机系统、工业控制计算机系统、集散控制系统和现场总线系统。
《电力系统自动装置》在线考核参考答案（92分）
2017年春|电力系统自动装置|本科一、单项选择题(第1-40题每题2分)1. 最大无功负荷多出现在（），而最大有功负荷则多出现在。
(A) 白天、晚上(B) 白天、白天(C) 晚上、白天(D) 晚上、晚上2. 在电力系统发生故障时候，发电机机端电压会（）,这时需要励磁系统强行励磁，迅速增长励磁电流，提高发电机的机端电压，提高发电机附近的电压。
(A) 下降(B) 升高(C) 不确定(D) 不变3. 发电机出力超过负荷时，系统频率将（）。
(A) 下降(B) 不确定(C) 不变(D) 上升4. 电力系统中，吸收功率与频率变化无关的负荷是（）。
(A) 切削机床(B) 通风机(C) 卷扬机(D) 白炽灯5. 准同期并列条件中的电压差条件，是指断路器两侧电压的（）。
(A) 矢量差的模(B) 矢量差(C) 幅值与额定电压的差(D) 幅值差6. 对于与系统并网运行的同步发电机，励磁调节的作用是（）。
(A) 保持机端电压恒定(B) 调节发电机发出的无功功率(C) 调节发电机发出的有功电流(D) 保持机端电压恒定和调节发电机发出的无功功率7. 当同步发电机的励磁电流一定时，发电机端电压UG随无功负荷（）而下降。
(A) 增大(B) 减小(C) 不确定(D) 不变8. 在正弦交流电压信号中含有的信息包括（）。
(A) 电压幅值、频率和相角(B) 电压幅值和频率(C) 频率和相角(D) 相角和电压幅值9. 电力系统的综合最大负荷常（）各个发电厂单独供电时各最大负荷的总和。
(A) 不确定(B) 小于(C) 大于(D) 等于10. 具有无差特性的同步发电机，当输出的无功电流增大时，机端电压（）。
(A) 减小(B) 增大(C) 不变(D) 不确定11. 从限制冲击电流的角度出发，应限制并列瞬间的（）。
(A) 电压差和频率差(B)频率差和相角差(C) 相角差和电压差(D) 电压差、频率差和相角差12. 整流电路的整流相数越多，整流电压中所含纹波的最低频率，且其幅值，越有利于滤波。
电力系统自动装置试题和答案
1.发电机组并入电网后，应能迅速进入状态，其暂态过程要，以减小对电力系统的扰动。
〔 C 〕A 异步运行，短 B异步运行，长C 同步运行，短 D同步运行，长2.最大励磁限制是为而采取的平安措施。
〔 D 〕A 防止发电机定子绕组长时间欠励磁 B防止发电机定子绕组长时间过励磁C 防止发电机转子绕组长时间欠励磁 D防止发电机转子绕组长时间过励磁3. 当发电机组与电网间进展有功功率交换时，如果发电机的电压落后电网电压，则发电机。
〔 C 〕A 发出功率，发电机减速 B发出功率，发电机增速C 吸收功率，发电机减速 D吸收功率，发电机增速4.同步发电机的运行特性与它的值的大小有关。
〔 D 〕A 转子电流B定子电流C 转速D空载电动势。
〔 A 〕A 整步电压B脉动电压C 线性电压D并列电压6只能在10万千瓦以下小容量机组中采用的励磁系统是。
〔 B 〕A 静止励磁机系统B直流励磁机系统C 交流励磁机系统D发电机自并励系统7. 自动低频减载装置是用来解决事故的重要措施之一。
〔 C 〕A 少量有功功率缺额B 少量无功功率缺额C 严重有功功率缺额 D严重无功功率缺额8. 并列点两侧仅有电压幅值差存在时仍会导致主要为的冲击电流，其值与电压差成。
〔 B 〕A有功电流分量，正比 B 无功电流分量，正比C有功电流分量，反比 D无功电流分量，反比9.由于励磁控制系统具有惯性，在远距离输电系统中会引起。
〔 D 〕A 进相运行B高频振荡C 欠励状态D 低频振荡10.容量为的同步发电机组都普遍采用交流励磁机系统。
〔 D 〕A 50MW以下B 10万千瓦以下C 10万兆瓦以上D 100MW以上11电网中发电机组在调速器的工作情况下是电网的特性。
〔 B 〕A 功率特性B一次调频频率特性C 二次调频频率特性D 调节特性δ〉0时为调差系数，调节特性为。
〔A 〕A 正，下倾B负，下倾C 正，上翘D 负，上翘13.发电机并列操作中，当相角差较小时，冲击电流主要为。
《电力系统自动装置》选择题题库含答案
《电力系统自动装置》题库1.自同步并列操作的合闸条件是（）。
A.发电机已加励磁, 接近同步转速B.电机未加励磁, 接近同步转速C.发电机已加励磁, 任意转速D.发电机未加励磁, 任意转速参考答案: B2.同步并列点待并发电机的电压与电力系统的电压基本相等, 其误差不应超过（）额定电压。
A.2%-5%B.5%-10%C.10%-15%D.15%-20%参考答案: B3.同步并列点待并发电机与电力系统的频率差值要求不超过（）Hz。
A.0.2-0.5B.0.1-0.15C.0.1-0.25D.0.2-0.25参考答案: C4.发电机准同步并列后立即带上了无功负荷(向系统发出无功功率), 说明合闸瞬间发电机与系统之间存在（）。
A.电压幅值差, 且发电机电压高于系统电压B.电压幅值差, 且发电机电压低于系统电压C.电压相位差, 且发电机电压超前系统电压D.电压相位差, 且发电机电压滞后系统电压参考答案: A5.AAT装置低电压继电器的动作电压一般整定为（）可满足要求。
A.额定工作电压的25%B.额定工作电压的50%C.额定工作电压的70%D.应不低于额定工作电压的70%参考答案: A6.AAT装置过电压继电器的动作电压一般整定为（）可满足要求。
A.额定工作电压的25%B.额定工作电压的50%C.额定工作电压的70%D.应不低于额定工作电压的70%7.AAT装置的动作时间为（）。
A.以1-1.5s为宜B.0sC.较长时限D.5s参考答案: A8.应用AAT装置的明备用接线方式是指正常时（）。
A.有接通的备用电源或备用设备B.有断开的备用电源或备用设备C.有断开的工作电源或工作设备D.没有断开的工作电源或工作设备参考答案: B9.要保证重合闸装置只动作一次, 装置的准备动作时间应取（）。
A.0.8～1sB.10～15sC.15～20sD.1～10s参考答案: C10.AAR装置本身的元件损坏以及继电器触点粘住或拒动时, 一次重合闸应动作（）次。
电力系统自动化装置原理试卷及答案
电力系统自动化装置原理一、填空题（每空1分，共20分）1、并列断路器合闸时，（冲击电流）尽可能小，其瞬时（最大值）一般不超过发电机额定电流的1~2倍。
2、准同期并列装置主要由（频率差）控制单元、（电压差）控制单元和（合闸信号）控制单元组成。
3、计划外（负荷）在调频机组间是按一定的（比例）分配的。
4、当断路器由继电器（保护）动作或其他原因而跳闸后，（自动重合）闸均应动作，使断路器重新合闸。
5、自动重合闸在动作以后，应能经整定的时间（自动）复归，准备好（下一次）再动作。
6、双侧电源的线路上（实现）重合闸时，应考虑（合闸）时两侧电源间的同步等问题。
7、励磁调节器应能合理分配机组的（无功）功率。
为此，励磁调节器应保证同步发电机端电压调差系数可以在（±10%）以内进行调整。
8、励磁系统（接线）和设备简单，无转动部分，（维护）方便，可靠性高。
9、能保证发电厂和重要变电所的母线电压在（0.6~0.7）倍额定电压以上，从而保证厂用电和重要用户的（电能）质量是采用前加速的优点之一。
10、后加速和前加速相比，使用中不受网络结构和负荷条件的（限制），一般来说（有利）而无害。
二、判断题：（对的打√，错的打×，每题1分，共15分）1、当系统出现严重的功率缺额时，将引起系统频率大幅度上升。
（×）2、当频率降低较大时，对系统运行极为不利，甚至造成系统崩溃的严重后果。
（√）3、对于一台发电机组，它包括了锅炉、汽轮机和发电机三个单元。
（√）4、电气设备操作分正常操作和反事故操作两种类型。
（√）5、发电机微机调速实验中，调节“+”“-”是调节发电机频率和有功功率。
（×）6、量化和编码都是由D/A转换器完成的。
（×）7、霍尔元件应用范围广，是由于其体积大，可靠性高。
（×）8、系统频率变化是由于发电机的负荷与原动机输入功率之间失去平衡所致。
（√）9、当电力系统稳定性不满足要求时，不必采用适当措施加以改善。
《电力系统自动装置》试题及参考答案
2020秋《电力系统自动装置》(高起专)一、单选题1.最大励磁限制是为（C）而采取的安全措施。
A.防止发电机定子绕组长时间欠励磁B.防止发电机定子绕组长时间过励磁C.防止发电机转子绕组长时间欠励磁D.防止发电机转子绕组长时间过励磁2.发电机组并入电网后，应能迅速进入（C）状态，其暂态过程要（），以减小对电力系统的扰动。
A.异步运行，短B.异步运行，长C.同步运行，短D.同步运行，长3.我国电网的额定频率为（B）A.45HzB.50HzC.55HzD.60Hz4.双电源线路配置重合闸装置除满足基本要求外，还应考虑（D）A.电压幅值B.有功功率匹配C.无功功率匹配D.同步问题5.只反映了断路器两端的相角差特性，而与它们的电压幅值无关的整步电压是（B）A.正弦整步电压B.线性整步电压C.余弦整步电压D.同期整步电压6.为防止断路器多次重合于永久性故障，重合闸装置接线中设置的继电器是（D）A.差动继电器B.阻抗继电器C.方向继电器D.单相继电器7.按提前量的不同，准同期并列装置可分为恒定越前相角和（D）A.恒定越前功率B.恒定越前频率C.恒定越前电压D.恒定越前时间8.电力系统发生有功功率缺额时，系统频率会（C）A.升高B.不变C.降低D.无法判断9.我国电力系统220KV线路的故障类型中，有接近90%的故障是（D）A.三相短路B.两相短路C.两相接地短路D.单相接地短路10.发电机并列操作中，当相角差较小时，冲击电流主要为（A）A.有功电流分量B.无功电流分量C.空载电流分量D.短路电流分量11.能够有效地提高系统稳定的功率极限的装置有（B）A.调速器B.变压器C.继保装置D.励磁调节器12.准同步并列条件规定的允许电压差为不超过额定电压的（B）A.0％--5％B.5％--10％13.为防止断路器多次重合于永久性故障，重合闸装置接线中设置了（C）A.方向继电器B.差动继电器C.防跳继电器D.阻抗继电器14.最简单的励磁调节器的调节方式是（B）A.微分调节B.比例调节C.比例微分调节D.比例积分调节15.调差系数δ〉0时为（）调差系数，调节特性为（A）A.正，下倾B.负，下倾C.正，上翘D.负，上翘16.同步发电机的运行特性与它的（D）值的大小有关A.转子电流B.定子电流C.转速D.空载电动势17.当发电机组与电网间进行有功功率交换时，如果发电机的电压落后电网电压，则发电机（C）A.发出功率，发电机减速B.发出功率，发电机增速C.吸收功率，发电机减速D.吸收功率，发电机增速18.电网中发电机组在调速器的工作情况下是电网的（B）特性A.功率特性B.一次调频频率特性C.二次调频频率特性D.调节特性19.与正弦整步电压最小值所对应的相角差一定等于（A）A.0度B.90度C.180度D.270度720.衡量电能质量的重要指标是（C）A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度21.单侧电源线路的自动重合闸的主要特点是（C）A.存在同步问题B.能存在可能不存在同步问题C.不存在同步问题D.以上均不正确22.在励磁调节器中，综合放大单元的输出电压Uc所控制的是（C）A.调差单元B.测量比较单元C.移相触发单元D.检测单元23.励磁顶值电压是励磁功率单元在强励时可能提供的最高电压，该值与额定励磁电压之比称为强励倍数，其值一般为（B）A.1.5B.2C.2.5D.324.用于大型发电机组的励磁系统主要是（C）A.直流励磁机B.交流励磁机C.静止励磁D.旋转励磁25.大型发电机的转子励磁回路通常采用整流方式是（A）A.三相桥式不可控整流B.三相桥式半控整流C.三相桥式全控整流D.单相桥式不可控整流26.电力系统运行中的主要并列方式为（C）A.自同期B.非同期C.准同期D.同周期二、多选题1.防止自动低频减载装置误动作的措施有（ABD）A.采用自动重合闸B.引入电压过低闭锁C.引入压力闭锁D.引入频率急剧变化率闭锁E.引入瓦斯保护2.电力系统的频率和有功功率调节系统，主要的组成环节包括（BCDE）A.电容器B.调速器C.发电机组D.电网E.原动机3.半波线性整步电压的组成电路有（ACD）A.相敏电路B.差分电路C.积分电路D.T型滤波器4.自动准同期装置的控制单元有（BCD）A.相角差控制单元B.频率差控制单元C.电压差控制单元D.合闸信号控制单元5.同步发电机的励磁系统一般包括（CD）A.调速器B.调频器C.励磁功率单元D.励磁调节单元6.控制调频器的三种信号的基本形式是（BCD）A.差分B.比例C.积分D.微分7.电力系统自动装置包括（AB）两种类型A.自动调节装置B.自动操作装置C.自动控制装置D.自动监视装置8.负荷的变化必将导致电力系统频率的变化，由于电力系统本身是一个惯性系统，所以对频率的变化起主要影响的是负荷变动的（ABD）第一种分量。
《电力系统自动装置》复习题
《电力系统自动装置》复习资料一、单项选择题在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．当AAT装置的电压互感器二次侧熔断器熔断时，AAT装置应（）。
A．立即动作 B.延时0.3s动作 C.延时1．O～1.5s动作 D.不动作2．重合闸装置是根据控制开关位置与断路器位置不对应的原理自动起动的，“不对应”是指（）。
A．控制开关在“预备合闸”位置，断路器在“跳闸”位置B.控制开关在“合闸”位置，断路器在“跳闸”位置C.控制开关在“合闸后”位置，断路器在“跳闸”位置D.控制开关在“合闸后”位置，断路器在“合闸”位置3．准同步并列条件中的电压差，是指（）。
A．发电机电压减系统电压B.系统电压减发电机电压C.发电机电压与系统电压之差的绝对值D.发电机电压与额定电压之差的绝对值4．当并列条件中的频率条件和相角条件满足，且发电机电压高于系统电压时，合闸冲击电流的主要成分是（）。
A．有功电流，且有功功率为正 B.有功电流，且有功功率为负C.无功电流，且无功功率为正D.无功电流，且无功功率为负5．线性整步电压中含有的并列条件信息有（）。
A．频差和电压差 B.频差和相角差C.电压差和相角差D.相角差和相序6．同步发电机的励磁系统主要由以下两部分组成（）。
A．同步发电机和三相全控桥 B.励磁机和不控整流桥C.主励磁机和副励磁机D.励磁电源和励磁自动调节器7．三相全控整流桥的控制角为60°时，其直流输出电压波形与横坐标轴围成的面积具有以下特点：（）。
A．波形瞬时值有正有负，正负面积相等B.波形瞬时值都为正，只有正面积，没有负面积C.波形瞬时值都为负，只有负面积，没有正面积D.波形瞬时值有正有负，正面积比负面积大8．同步发电机电压一无功电流外特性为正调差时（）。
A．若无功电流增加，则机端电压下降B.若无功电流减少，则机端电压下降C.若无功电流绝对值增加，则机端电压下降D.若无功电流绝对值减少，则机端电压下降9．白炽灯、电热设备吸收的功率正比于电源频率的（）。
电力系统自动装置复习题
第一章 自动装置及其数据的采集处理一、选择题1、我国电网的额定频率为（50Hz ）。
2、在正弦交流电压信号中含有的信息包括（电压幅值、频率和相角）。
3、电力系统自动化有以下四大任务，其首要任务是（提高系统运行安全性）。
4、衡量电能质量的重要指标是（电压、频率和波形 ）。
二、填空题1、电能在生产、传输和分配过程中遵循着功率平衡的原则。
2、电力系统由发电厂、变电所、输电网、配电和用电等设备组成，在运行中是一个有机的整体。
3、电力系统自动化就是应用计算机技术和远动通信技术对电力系统进行自动监视、控制和调度。
4、调度控制中心对所辖的电力系统进行监视和控制，其主要任务是合理地调度所属各发电厂的出力，制定运行方式，及时处理电力系统运行中所发生的问题，确保电力系统的安全经济运行。
5、发电厂转换生产电能，按一次能源的不同又分为火电厂、水电厂、核电厂等不同类型的电厂。
6、电力系统自动控制大致分为：电力系统自动监视和控制、电厂动力机械自动控制、电力系统自动装置和电力安全装置。
7、电力系统自动监视和控制的主要任务是提高电力系统的安全、经济运行水平。
8、发电厂、变电所电气主接线设备运行的控制与操作的自动装置，是直接为电力系统安全、经济和保证电能质量服务的基础自动化设9、同步发电机是转换产生电能的机械，它有两个可控输入量—动力元素和励磁电流，其输出量为有功功率和无功功率，它们还分别于电网的频率和发电机端电压的电能质量有关。
10、电气设备的操作分正常操作和反事故操作两种类型。
11、电力系统自动装置有两种类型：自动调节装置和自动操作装置。
12、在电力系统中，电压和频率是电能质量的两个主要指标。
13、电力系统自动装置的结构形式：微型计算机系统、工业控制计算机系统、集散控制系统和现场总线系统。
14、传感器的作用是把压力、温度、转速等非电量或电压、电流、功率等电量转换为对应的电压或电流的弱电信号。
15、采样/保持器一般由模拟开关、保持电容器和缓冲放大器组成。
电力系统自动装置复习资料(含答案)
电力系统自动装置复习资料一、单项选择题1、可以根据线性整步电压周期的大小判别（）A、频率差B、电压差C、相角差D、导前时间2、强励时间不允许超过规定值的原因是（）A、发电机定子绕组发热限制B、发电机定子绕组长时间欠励磁C、发电机转子绕组发热限制D、发电机转子绕组长时间欠励磁3、对励磁系统进行分析，首先要求写出控制系统各个单元的（）A、饱和函数B、传递函数C、换算关系D、电压方程4、励磁电压响应比表征的励磁电压上升的平均速率的时间范围是（）A、最初0、2s内B、最初0.3s内C、最初0.5s内D、最初1s内5、发电机并列操作中，当电压幅值不等时，冲击电流主要为（）A、有功电流分量B、无功电流分量C、空载电流分量D、短路电流分量二、填空题1、电力系统自动化技术包括两个方面的内容：电力系统；电力系统，也就是电力系统实时调度。
2、实现发电机并列操作的方法通常有：并列操作；并列操作也称自同期并列操作。
3、线性整步电压Uzb与时间t具有线性关系，自动准同步装置中采用的线性整步电压通常为。
4、线性整步电压最大值对立相角差或，最小值对应当说，线性整步电压通过低通滤波器电路后获得。
因为滤波电路存在，所以实际的线性整步电压滞后于理论得到的线性整步电压，故实际的线性整步电压的最大值最小值稍有。
5、当压差不满足条件时，自动准同步装置在闭锁合闸脉冲的同时，通过鉴别发出相应命令，即按照压差方向对发电机进行调整。
一般采用比较法。
即将与直接进行大小比较。
6、从改善电力系统运行条件和提高电力系统暂态稳定性来说，希望励磁系统具有较高的励磁顶值电压和较小的电压响应。
7、励磁调节器的最基本的功能是发电机的。
三、名词解释1、同步运行：2、并列操作：3、同步点：4、滑差电压：5、励磁系统：6、强励：7、自并励励磁系统：8、相位复式励磁调节器：四、简答题1、发电机并列操作应遵循哪些原则？发电机准同步并列的实际条件是什么？如果不满足这些条件会有什么后果？2、自动准同步装置在发出合闸脉冲前需要对并列点两侧的频差检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.发电机组并入电网后，应能迅速进
入状态，其暂态过程要，以减小对电力系统的扰动。
（ C ）
A 异步运行，短 B异步运行，长
C 同步运行，短 D同步运行，长
2.最大励磁限制是为而采取的安全措施。
（ D ）
A 防止发电机定子绕组长时间欠励磁 B防止发电机定子绕组长时间过励磁
C 防止发电机转子绕组长时间欠励磁 D防止发电机转子绕组长时间过励磁
3. 当发电机组与电网间进行有功功率交换时，如果发电机的电压落后电网电压，则发电机。
（ C ）
A 发出功率，发电机减速 B发出功率，发电机增速
C 吸收功率，发电机减速 D吸收功率，发电机增速
4.同步发电机的运行特性与它的值的大小有关。
（ D ）
A 转子电流 B定子电流
C 转速 D空载电动势
5.自动并列装置检测并列条件的电压人们通常成为。
（ A ）
A 整步电压 B脉动电压
C 线性电压 D并列电压
6只能在10万千瓦以下小容量机组中采用的励磁系统是。
（ B ）
A 静止励磁机系统 B直流励磁机系统
C 交流励磁机系统 D发电机自并励系统
7. 自动低频减载装置是用来解决事故的重要措施之一。
（ C ）
A 少量有功功率缺额
B 少量无功功率缺额
C 严重有功功率缺额 D严重无功功率缺额
8. 并列点两侧仅有电压幅值差存在时仍会导致主要为的冲击电流，其值与电压差成。
（ B ）
A有功电流分量，正比 B 无功电流分量，正比
C有功电流分量，反比 D无功电流分量，反比
9.由于励磁控制系统具有惯性，在远距离输电系统中会引
起。
（ D ）
A 进相运行 B高频振荡
C 欠励状态
D 低频振荡
10.容量为的同步发电机组都普遍采用交流励磁机系统。
（ D ）
A 50MW以下
B 10万千瓦以下
C 10万兆瓦以上
D 100MW以上
11电网中发电机组在调速器的工作情况下是电网的特性。
（ B ）
A 功率特性 B一次调频频率特性
C 二次调频频率特性
D 调节特性
12.调差系数δ〉0时为调差系数，调节特性
为。
（ A ）
A 正，下倾 B负，下倾
C 正，上翘
D 负，上翘
13.发电机并列操作中，当相角差较小时，冲击电流主要
为。
（ A ）
A 有功电流分量 B无功电流分量
C 空载电流分量 D短路电流分量
14.调速器通常分为机械液压调速器和调速器。
（ C ）
A 电子液压调速器 B电机液压调速器
C 电气液压调速器 D电瓶液压调速器
15.对励磁系统进行分析，首先要求写出控制系统各个单元
的。
（ B ）
A 饱和函数 B传递函数
C 换算关系 D电压方程
二、多项选择题。
（每题2分，共10分）
1. 与无限大母线并联运行的机组，调节它的励磁电流不改变。
（ ACE ）
A发电机有功功率的数值 B发电机无功功率的数值
C 功率因数角φ D功率角δ
E 发电机端电压
2. 与无限大母线并联运行的机组，调节它的励磁电流可以改
变。
（ BE ）
A发电机有功功率的数值 B发电机无功功率的数值
C 发电机端电压 D功率因数角φ
E 功率角δ
3.励磁调节器中的辅助控制对具有极重要的作用。
（ ABCE ）
A提高系统稳定 B 提高励磁系统稳定性
C保护发电机的安全运行 D 保护备用电源的安全运行
E保护变压器的安全运行
4. 控制调频器的信号的基本形式有。
（ ACD ）
A比例调节 B 幅值调节
C积分调节 D微分调节
E脉冲调节
5. 负荷的变化必将导致电力系统频率的变化，由于电力系统本身是一个惯性系统，所以对频率的变化起主要影响的是负荷变动的第一种分量。
（ BC ）
A 第一种分量 B第二种分量
C 第三种分量 D第四种分量
E 第五种分量
6.同步发电机励磁控制系统的主要任务是。
（ ABD ）
A电压控制 B 提高并联运行稳定性
C恢复频率稳定 D控制无功功率分配
E 增加有功出力
7.在电力系统中从硬件方面看，自动装置的系统结构形式有：。
（ BCDE ）
A监测系统 B 微型计算机系统
C集散控制系统 D现场总线系统
E工业控制机系统
8.励磁自动控制系统常用的几种指标有。
（ BE ）
A上升速度 B 超调量
C顶值时间
9. 滑差角频率
小于某一值，相当于。
（ BC ）
A 脉动电压周期
小于某一值 B 脉动电压周期
大于某一值
C 频率差
小于某一值 D 频率差
大于某一值
E频率差
等于某一值
10. 准同期并列的理想条件是。
（ ABCE ）
A 两侧电压频率相等 B两侧电压幅值相等
C 两侧电压相角差为零
D 两侧短路容量为差为零
E 合闸冲击电流为零
11.DCS系统是计算机网络技术在工业控制系统发展的产物，整个系统的组成包括。
（ ADE ）
A上位机 B录波器
C 工控机 D数据采集测控站
E 通信线路
12.交流采样的电量计算包括
：。
（ ABCDE ）
A 电压量计算 B电流量计算
C 有功功率计算 D无功功率计算
E 功角的计算
13. 防止自动低频减载装置误动作的措施有：。
（ ABD ）
A采用自动重合闸 B引入电压过低闭锁
C 引入压力闭锁 D引入频率急剧变化率闭锁
E 引入瓦斯保护
14.电力系统的频率和有功功率调节系统，主要的组成环节包
括。
（ BCDE ）
A电容器 B调速器
C 发电机组 D电网
E 原动机
三、填空题（每空1分，共10分）
1. 静止励磁系统中发电机的励磁电源不用励磁机。
2.采样定理指出采样频率必须大于原模拟信号频谱中最高频率的两倍，则模拟信号可由采样信号唯一表示。
3.励磁顶值电压是励磁功率单元在强行励磁时可能提供的最高输出电压值。
4.自动装置正常工作，除了必须要有硬件外，还需要软件支
持。
5.集散系统整个系统由若干个数据采集测控站和上位机及通信线路组成。
6. 同步发电机组并列操作过程中，并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过 1～2 倍的额定电流。
7. 同步发电机在空载额定电压情况下，当电压给定阶跃响应为±10%时，发电机电压超调量应不大于阶跃量的 50% 。
8. 采样定理是采样过程中所遵循的基本定律。
9.励磁系统稳定器的作用是改善系统的阻尼特性。
10.自同期并列方式不能用于两个系统间的并列操作。
11. 在远距离输电系统中，励磁调节器按电压偏差比例调节会引
起低频振荡。
12.当系统发生功率缺额、频率降低时，由于水轮发电机启动较快，所以在电力系统中把它作为紧急投入运行之用。
13.当系统机组输入功率与负荷功率失去平衡而使频率偏离额定值时，控制系统必须调节机组的出力，以保证电力系统频率的偏移在允许范围之内。
