了解汽车压力传感器
汽车压力传感器工作原理
汽车压力传感器工作原理
汽车压力传感器是一种用于测量汽车轮胎气压的装置。
其工作原理主要包括以下几个方面：
1. 效应原理：汽车压力传感器通常采用压阻效应或压电效应原理。
压阻效应传感器通过测量材料的电阻变化来判断压力变化，而压电效应传感器则利用压电晶体的电荷变化来测量压力。
2. 压力测量：传感器内部有一个空腔，与车胎内气体直接接触，当车轮受到外力或气压变化时，车胎内气体就会对传感器内部空腔施加压力。
3. 信号转换：传感器将受到的压力信号转换成电信号。
压阻效应传感器会通过电阻变化产生一个电压信号，而压电效应传感器则会通过压电晶体产生电荷变化，从而产生电压信号。
4. 信号处理：传感器将产生的电压信号经过信号处理电路进行放大、滤波和线性化处理，以确保信号的准确性和可靠性。
5. 输出显示：经过处理后的信号将被转换成数字信号，并发送给车载电子控制单元（ECU），ECU会根据信号来显示车轮
的气压信息，或者在气压低于设定值时发出警报。
综上所述，汽车压力传感器工作原理是通过测量车轮胎气压对传感器产生的压力信号进行转换和处理，最终将结果输出给车辆控制系统。
这样可以提高驾驶安全性，减少因气压不足而导致的事故发生。
压力传感器的工作原理
压力传感器的工作原理压力传感器是一种用于测量介质压力的设备，广泛应用于工业控制、汽车、医疗设备等领域。
它通过将压力转化为电信号，实现对压力的测量和监控。
本文将介绍压力传感器的工作原理及其应用。
一、压力传感器的基本原理压力传感器的基本原理是利用压力产生的力对敏感器件产生变形，进而通过敏感元件上的电阻、电容、压阻或电感等传感元件将变形转化为电信号。
根据不同的工作原理，压力传感器主要分为四种类型：电阻式、电容式、压阻式和电感式。
1. 电阻式压力传感器电阻式压力传感器是通过敏感元件上的电阻变化来感测压力变化的。
常见的电阻式压力传感器有应变片和电阻应变计。
应变片是一种金属薄片，它在受力后产生形变，导致电阻值的变化。
而电阻应变计是在应变片上附加了一些导电材料，当应变片形变时，导电材料的电阻值会随之变化，通过测量电阻值的变化来判断压力的大小。
2. 电容式压力传感器电容式压力传感器是利用敏感元件上的电容变化来感测压力变化的。
敏感元件通常由两个平行的金属片组成，当压力施加在敏感元件上时，金属片之间的距离会发生微小的改变，从而导致电容值的变化。
通过测量电容值的变化来反映压力的大小。
3. 压阻式压力传感器压阻式压力传感器是利用敏感元件上的压阻变化来感测压力变化的。
常见的压阻式压力传感器有硅压阻式和陶瓷压阻式。
硅压阻式传感器是利用硅材料的压阻特性，当压力施加在传感器上时，硅材料会发生变形，导致压阻发生变化。
陶瓷压阻式传感器则利用陶瓷材料的压阻特性，原理类似。
4. 电感式压力传感器电感式压力传感器是利用敏感元件上的电感变化来感测压力变化的。
敏感元件通常是由线圈和铁芯组成，当压力施加在敏感元件上时，铁芯会发生位移，导致线圈中的电感值发生变化。
通过测量电感值的变化来反映压力的大小。
二、压力传感器的应用压力传感器在工业和生活中有广泛的应用。
下面列举几个常见的应用领域：1. 工业控制压力传感器在工业领域中被广泛应用于流体控制和压力监测。
压力传感器知识点总结
压力传感器知识点总结一、压力传感器的概念及分类压力传感器是一种能够将物体外部施加的压力转变成电信号输出的装置。
它可以将压力大小转化为电信号输出，通常用于测量液体、气体或固体的压力。
根据测量原理和测量对象的不同，压力传感器可以分为多种类型，常见的有压阻式压力传感器、压力变送器、电容式压力传感器和压电式压力传感器等。
1. 压阻式压力传感器压阻式压力传感器是利用压阻效应来测量被测压力的装置。
当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。
通过检测电阻值的变化，就可以得到被测压力的大小。
压阻式压力传感器的优点是价格低廉，输出信号稳定，但灵敏度较低，精度一般较低。
2. 压力变送器压力变送器也是一种常见的压力传感器，它一般由感压元件和信号处理电路组成。
感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。
压力变送器具有输出信号稳定、精度高、灵敏度高等优点，广泛应用于工业自动化领域。
3. 电容式压力传感器电容式压力传感器是利用被测压力作用下的电容值变化来测量压力大小的装置。
当被测压力作用在感应体上时，感应体发生形变，从而改变了电容值。
通过检测电容值的变化，就可以得到被测压力的大小。
电容式压力传感器具有灵敏度高、精度高的特点，但价格较高。
4. 压电式压力传感器压电式压力传感器是利用压电效应来测量被测压力的装置。
当被测压力作用在压电晶体上时，压电晶体产生电荷，从而产生电压信号输出。
压电式压力传感器具有输出稳定、精度高、频率响应快的优点，但价格较高。
二、压力传感器的工作原理1. 压阻式压力传感器的工作原理压阻式压力传感器是利用压阻效应来测量被测压力的装置。
当被测压力作用在敏感元件上时，敏感元件发生形变，从而改变了电阻值。
通过检测电阻值的变化，就可以得到被测压力的大小。
2. 压力变送器的工作原理压力变送器一般由感压元件和信号处理电路组成。
感压元件将被测压力转化为位移，再由信号处理电路将位移信号转化为电信号输出。
压力传感器工作原理
压力传感器工作原理压力传感器是一种用于测量压力的装置，它能够将压力信号转换为可读取的电信号。
在工业自动化、汽车工程、医疗设备等领域中广泛应用。
本文将详细介绍压力传感器的工作原理。
一、压力传感器的基本原理压力传感器的基本原理是利用压力作用于传感器感应元件上，产生相应的信号，经过信号处理电路转换为标准电信号输出。
常见的压力传感器有压阻式、电容式、电感式等。
1. 压阻式压力传感器压阻式压力传感器的核心是一个压阻元件，它的电阻值随着受力的增加而发生变化。
当压力作用于压阻元件上时，导致其阻值发生变化，进而改变电路中的电流或者电压。
通过测量电路中的电流或者电压变化，可以间接得到压力的大小。
2. 电容式压力传感器电容式压力传感器的核心是一个可变电容结构，当压力作用于传感器时，使得电容结构的间隙发生变化，进而改变电容的值。
通过测量电容的变化，可以得到压力的大小。
3. 电感式压力传感器电感式压力传感器利用感应线圈和铁芯的磁耦合效应来测量压力。
当压力作用于传感器时，使得感应线圈和铁芯之间的距离发生变化，从而改变感应线圈的电感值。
通过测量电感的变化，可以得到压力的大小。
二、压力传感器的工作过程压力传感器的工作过程可以分为感应元件受力、信号转换和信号输出三个阶段。
1. 感应元件受力当压力作用于压力传感器的感应元件上时，感应元件会发生形变或者位移。
这个形变或者位移可以是压阻元件的阻值变化、电容结构的间隙变化或者感应线圈和铁芯之间的距离变化。
2. 信号转换感应元件受力后，传感器内部的信号转换电路会将感应元件产生的变化转换为电信号。
具体的转换方式取决于传感器的类型，可以是电流、电压或者电容的变化。
3. 信号输出经过信号转换后，压力传感器会将转换后的电信号输出。
输出的电信号可以是摹拟信号，也可以是数字信号。
摹拟信号通常是电压或者电流的变化，而数字信号通常是经过ADC（模数转换器）转换后的二进制数据。
三、压力传感器的特点和应用压力传感器具有以下特点：1. 高精度：压力传感器能够提供高精度的压力测量结果，通常可以达到几个百分点的精度。
mems压力传感器 应用场景
题目：MEMS压力传感器的应用场景一、MEMS压力传感器的原理和特点MEMS（Micro-Electro-Mechanical Systems）压力传感器是一种微型压力传感器，由微机械制造技术和集成电路技术相结合而成。
它的原理是利用微型机械结构感应外部压力变化，通过微小的电阻、电容变化来转换成电信号输出。
MEMS压力传感器具有体积小、重量轻、功耗低、频率响应快、精度高、价格低等特点。
二、MEMS压力传感器在汽车领域的应用1. 轮胎压力检测系统现代汽车配备了TPMS（Tire Pressure Monitoring System）系统，通过安装在车轮上的MEMS压力传感器，实时监测轮胎的气压，一旦轮胎气压异常，系统会发出警报提醒驾驶员。
这不仅提高了行车安全，还减少了燃油消耗和轮胎磨损。
2. 发动机控制系统发动机的进气歧管、油路系统、涡轮增压器等部件的压力都需要精确控制，MEMS压力传感器可以实时监测这些压力数据，为发动机控制系统提供精准的参数，提高了发动机的燃烧效率和动力输出。
三、MEMS压力传感器在医疗设备中的应用1. 人体生理参数监测MEMS压力传感器可以应用于血压仪、呼吸机、体重秤等医疗设备中，通过实时监测人体的生理参数，帮助医生对患者进行及时的诊断和治疗。
2. 医用气体输送控制医院的氧气、氮气输送系统中需要对气体压力进行严格控制，MEMS压力传感器可以实现对医用气体压力的实时监测和控制，提高了输气系统的安全性和稳定性。
四、MEMS压力传感器在工业自动化领域的应用1. 液体、气体压力监测在工业生产中，液体、气体的压力监测是非常重要的，可以通过安装在管道、容器中的MEMS压力传感器实时监测液体、气体的压力情况，实现对生产过程的自动化控制。
2. 液位检测MEMS压力传感器还可以应用于液位检测，通过测量液体的压力来判断液位的高低，广泛应用于石油化工、水处理、食品加工等工业领域。
五、MEMS压力传感器在航天航空领域的应用1. 飞机气压控制在飞机上，需要对飞机的气压进行实时监测和控制，以保障飞机飞行安全。

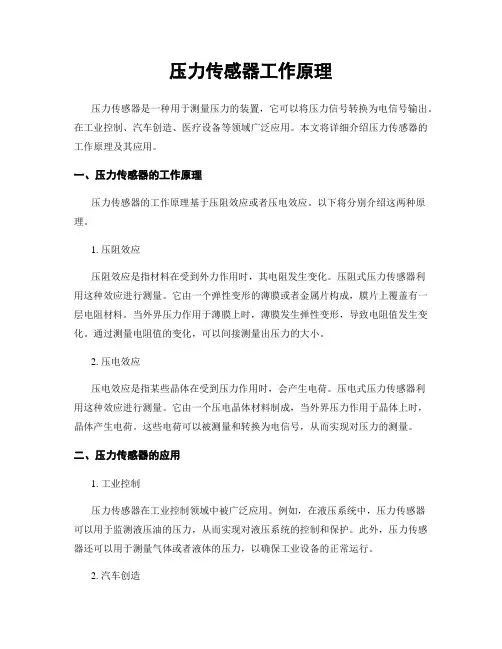

压力传感器工作原理
压力传感器工作原理压力传感器是一种用于测量压力的装置，它可以将压力信号转换为电信号输出。
在工业控制、汽车创造、医疗设备等领域广泛应用。
本文将详细介绍压力传感器的工作原理及其应用。
一、压力传感器的工作原理压力传感器的工作原理基于压阻效应或者压电效应。
以下将分别介绍这两种原理。
1. 压阻效应压阻效应是指材料在受到外力作用时，其电阻发生变化。
压阻式压力传感器利用这种效应进行测量。
它由一个弹性变形的薄膜或者金属片构成，膜片上覆盖有一层电阻材料。
当外界压力作用于薄膜上时，薄膜发生弹性变形，导致电阻值发生变化。
通过测量电阻值的变化，可以间接测量出压力的大小。
2. 压电效应压电效应是指某些晶体在受到压力作用时，会产生电荷。
压电式压力传感器利用这种效应进行测量。
它由一个压电晶体材料制成，当外界压力作用于晶体上时，晶体产生电荷。
这些电荷可以被测量和转换为电信号，从而实现对压力的测量。
二、压力传感器的应用1. 工业控制压力传感器在工业控制领域中被广泛应用。
例如，在液压系统中，压力传感器可以用于监测液压油的压力，从而实现对液压系统的控制和保护。
此外，压力传感器还可以用于测量气体或者液体的压力，以确保工业设备的正常运行。
2. 汽车创造在汽车创造领域，压力传感器被广泛用于发动机管理系统和制动系统。
通过监测发动机的进气压力和油压，压力传感器可以匡助调整燃油喷射量和提高燃烧效率。
同时，压力传感器也可以用于制动系统，以确保刹车的灵敏度和安全性。
3. 医疗设备在医疗设备中，压力传感器扮演着重要的角色。
例如，在呼吸机中，压力传感器用于监测患者的呼吸压力，以确保呼吸机的正常工作。
此外，压力传感器还可以用于血压监测、药物输液和注射器等医疗设备中。
4. 其他应用领域除了以上应用领域，压力传感器还广泛应用于气象观测、航空航天、环境监测等领域。
例如，在气象观测中，压力传感器可以用于测量大气压力，从而预测天气变化。
在航空航天领域，压力传感器被用于测量飞机的气动压力和液压系统的压力。
压力传感器工作原理
压力传感器工作原理压力传感器是一种用于测量压力的装置，它可以将压力转化为电信号输出。
压力传感器广泛应用于工业自动化、汽车、航空航天、医疗设备等领域。
了解压力传感器的工作原理对于正确使用和维护压力传感器至关重要。
一、压力传感器的基本原理压力传感器的基本原理是利用压力作用在感应元件上产生的形变或变化，通过转换装置将其转化为电信号输出。
常见的压力传感器有压阻式、电容式、电感式和半导体式等。
1. 压阻式压力传感器：压阻式压力传感器利用材料的电阻随压力变化而发生改变的特性。
当压力作用在感应元件上时，感应元件的电阻值会发生变化，通过测量电阻值的变化来确定压力大小。
2. 电容式压力传感器：电容式压力传感器利用感应元件的电容随压力变化而发生改变的特性。
当压力作用在感应元件上时，感应元件的电容值会发生变化，通过测量电容值的变化来确定压力大小。
3. 电感式压力传感器：电感式压力传感器利用感应元件的电感随压力变化而发生改变的特性。
当压力作用在感应元件上时，感应元件的电感值会发生变化，通过测量电感值的变化来确定压力大小。
4. 半导体式压力传感器：半导体式压力传感器利用半导体材料的电阻随压力变化而发生改变的特性。
当压力作用在感应元件上时，感应元件的电阻值会发生变化，通过测量电阻值的变化来确定压力大小。
二、压力传感器的工作过程压力传感器的工作过程可以分为感应元件的变形和信号转换两个阶段。
1. 感应元件的变形：当外界压力作用在感应元件上时，感应元件会发生形变。
不同类型的压力传感器采用不同的感应元件，如薄膜、膜片、弹簧等。
感应元件的变形会导致电阻、电容或电感发生变化。
2. 信号转换：感应元件变形后，通过转换装置将其转化为电信号输出。
转换装置通常采用电路或芯片进行信号处理和放大。
信号转换的结果可以是模拟信号或数字信号，具体取决于传感器的类型和应用场景。
三、压力传感器的特点和应用1. 特点：- 精度高：压力传感器具有高精度和稳定性，可以提供准确的压力测量结果。
汽车压力传感器原理
汽车压力传感器原理
汽车压力传感器是一种用于测量车辆轮胎压力的装置。
它的原理基于一个简单的物理概念：在给定体积中的气体压力与该气体的分子数和空间的大小有关。
当汽车的轮胎内充满了气体，气体分子会与轮胎壁碰撞，从而产生一定的压力。
汽车压力传感器通过测量轮胎内的气体压力来确定轮胎是否有足够的空气。
一般情况下，压力传感器被安装在轮胎内部或者附近的表面上。
常用的汽车压力传感器有两种类型：一种是基于电子技术的传感器，另一种是基于机械原理的传感器。
电子传感器通常由一个压力传感器元件和一个电子控制单元组成。
传感器元件通常采用微机械系统（MEMS）技术，通过电气信号来测量压力。
当轮胎内部的气压改变时，传感器元件会产生相应的电信号，然后传送给电子控制单元进行处理和分析。
机械传感器则利用了压力对某些机械组件的影响来测量压力。
例如，一些机械传感器通过测量轮胎内部的膨胀或压缩来确定压力。
这种类型的传感器通常包括一个弹簧装置和一个指针或刻度盘，通过指针或刻度盘上的变化来显示压力情况。
无论是电子传感器还是机械传感器，它们都能将压力信号转化为我们可以理解的形式。
这使得驾驶员可以通过仪表盘上的压力指示器获得准确的轮胎压力信息。
总的来说，汽车压力传感器通过测量轮胎内的气体压力来确保车辆的轮胎保持适当的气压。
这有助于提高汽车的操控性能、燃油效率和轮胎的使用寿命，同时也增加了行驶安全性。
压力传感器的工作原理及应用
压力传感器的工作原理及应用压力传感器是一种广泛应用于工业控制、医疗设备、汽车、航空航天等领域的传感器。
它可以将压力信号转换为电信号，并通过电子仪器进行测量、处理和控制。
本文将介绍压力传感器的工作原理以及它在不同领域的应用。
一、压力传感器的工作原理压力传感器的工作原理基于阿基米德原理和压阻效应。
阿基米德原理指出，一个浸入在流体中的物体所受到的浮力等于所排除的液体的重量。
而压阻效应是指当介质中存在形变体（如金属线、硅、聚合物等）时，介质在受到外力作用下会发生变形，从而引起电阻的改变。
压力传感器通常由金属薄膜、弹簧、膜盒和电路等组成。
当外部施加压力时，膜盒发生弯曲，并通过弹簧将压力传递给金属薄膜。
金属薄膜在受到压力作用下会发生微小的形变，从而改变电阻值。
电路会测量并转换这个电阻值，得到与压力成比例的电信号输出。
二、压力传感器在工业控制中的应用压力传感器在工业控制中具有广泛的应用，可以用于测量和控制各种介质的压力。
例如，在工业生产中，通过安装压力传感器来监测设备中的压力变化，可以实时了解设备的运行状态，并及时采取措施进行调整和维修。
此外，压力传感器还可以用于液位测量。
通过测量液体所产生的压力，可以准确地确定液体的高度。
这在化工、石油、制药等行业中具有重要意义，可以保证生产过程的安全和稳定性。
三、压力传感器在医疗设备中的应用医疗设备中也广泛使用压力传感器。
例如，作为心电图仪的一部分，压力传感器可以测量患者的血压变化，以监测患者的心脏健康状况。
在呼吸机上，压力传感器可以用于测量患者的呼吸压力，从而调整呼吸机的工作状态。
此外，压力传感器还可以用于监测手术中使用的工具的压力。
在微创手术中，医生可以通过触觉反馈来判断手术进展。
压力传感器可以在手术工具上安装，实时测量手术时施加的力量，从而提供触觉反馈，帮助医生进行操作。
四、压力传感器在汽车领域的应用在汽车领域，压力传感器有多种应用。
例如，它可以用于测量轮胎的胎压，实时提醒车主胎压是否正常，以确保行驶安全。
压力传感器的原理和应用
压力传感器的原理和应用压力传感器是一种专门用于测量压力的装置，可以将压力信号转化为与之对应的电信号输出。
它主要由感应元件、信号处理电路和输出设备组成。
压力传感器的原理基于一系列物理效应，如电阻效应、压电效应、电容效应等，通过感应元件对压力进行感应和转化。
一、压力传感器的原理压力传感器的原理有多种，包括电阻式、压电式、电容式等。
1. 电阻式压力传感器：这种传感器的原理基于电阻的改变。
当压力作用于感应元件时，感应元件的电阻会随之改变，通过测量感应元件上的电阻变化，可以确定压力的大小。
电阻式压力传感器的优点是精度高、响应速度快，但缺点是较为复杂，体积较大。
2. 压电式压力传感器：这种传感器的原理基于压电效应。
压电材料在受到机械力作用时，会产生电荷，通过感应元件将机械能转化为电能。
压电式压力传感器具有高灵敏度和稳定性好的特点，广泛应用于工业控制领域。
3. 电容式压力传感器：这种传感器的原理基于电容效应。
压力导致感应元件结构的微小变形，从而改变感应元件的平行板之间的电容量。
通过测量电容的变化，可以获得压力的信息。
电容式压力传感器的优点是结构简单、精度较高，但对环境的适应性较差。
二、压力传感器的应用压力传感器在许多领域都有广泛的应用，以下是其中几个主要的应用领域：1. 工业控制：压力传感器可以用于测量和监测工业过程中的压力变化。
比如，在冶金行业中，压力传感器常用于测量高炉中的压力变化，以控制冶炼过程；在石油化工行业中，压力传感器常用于监测管道中的压力，确保安全运行。
2. 汽车工业：压力传感器在汽车工业中有多种应用，常见的如汽车发动机的油压检测、轮胎胎压监测等。
这些应用可以提高汽车的性能和安全性。
3. 医疗领域：压力传感器在医疗领域中扮演着重要的角色，用于监测患者的生理参数。
例如，血压计就是一种常见的压力传感器，它可以测量人体血管中的压力值，帮助诊断和治疗疾病。
4. 家用电器：压力传感器也广泛应用于家用电器中，如洗衣机、空调等。
汽车压力传感器工作原理 检测方法及标准数据
压敏电阻式进气管绝对压力传感器结构
硅片
IC放大器
压力转换元件
进气歧管传感器实物图
绝对真空泵
接自进气歧管
立体图
滤清器
平面图
电容式进气压力传感器结构图与原理
弹性膜片
金属涂层
输出端子
C1 G2
空腔
ECU 46 45 26
搭铁 MAP信号 5V电压
MAP 进气压力传感器
凹玻璃
壳体
滤网
电容式进气歧管绝对压力传感器与ECU的连接电路
导通
压力传感器
雪铁龙爱丽舍（1.6L TU5JP/K）
端子 ECU端子55N12-55N26
ECU端子55N7-55N26
3G1-ECU端子55N7 3G2-ECU端子55N26
3G3-3G2
3G1-3G2
检测项目 电压（V）
电压（V）
导通情况 导通情况 电压（V）
电压（V）
检测条件
断开插接器，点火开关ON
ห้องสมุดไป่ตู้
3 41
2
12 7 30
44
G71 ECU
进气歧管压力传感器线束电阻值的检测
检测条件
关闭点火开关，拔下ECU线束连接器和进气压力传感器线束连接器。用万用 表的电阻挡检测ECU和传感器有关端子间的电阻。
检测项目 传感器正极导线 传感器信号线 传感器负极导线 温度传感器信号线
检测部位 ECU的12端子至传感器的3端子 ECU的7端子至传感器的4端子 ECU的30端子至传感器的1端子 ECU的44端子至传感器的2端子
故障波形：水平电压未达地电位。 故障原因：电阻太大或接地不良。
故障波形：波形频率变化不规 则，忽大忽小。 故障原因：传感器或连接线路存 在问题。
压力传感器工作原理详解
压力传感器工作原理详解压力传感器是一种广泛应用于工业、医疗、汽车等领域的传感器，它可以测量物体受力后产生的压力变化，并将其转化为电信号输出。
本文将详细介绍压力传感器的工作原理及其应用。
一、压力传感器的基本原理压力传感器的工作原理基于压力对物体的变形产生的影响。
当一个物体受到外力作用时，它会发生形变，而形变的大小与受力的大小成正比。
压力传感器利用这个原理，通过测量物体的形变来间接测量压力的大小。
二、压力传感器的结构压力传感器通常由弹性元件、传感器芯片和信号处理电路组成。
其中，弹性元件是压力传感器的核心部件，它负责接受外界压力的作用，并产生相应的形变。
传感器芯片则用于将形变转化为电信号，而信号处理电路则负责对电信号进行放大、滤波等处理。
三、压力传感器的工作原理压力传感器的工作原理可以分为压阻式、电容式和电感式三种。
1. 压阻式压力传感器压阻式压力传感器利用压阻效应来测量压力。
它的核心部件是一个由压阻材料制成的弹性薄片，当受到外界压力作用时，薄片会发生形变，从而改变其电阻值。
传感器芯片通过测量电阻值的变化来间接测量压力的大小。
2. 电容式压力传感器电容式压力传感器利用电容的变化来测量压力。
它的核心部件是一个由两个金属电极和一个隔离层构成的电容器。
当受到外界压力作用时，隔离层会发生形变，从而改变电容器的电容值。
传感器芯片通过测量电容值的变化来间接测量压力的大小。
3. 电感式压力传感器电感式压力传感器利用电感的变化来测量压力。
它的核心部件是一个由线圈和铁芯构成的电感器。
当受到外界压力作用时，铁芯会发生形变，从而改变电感器的电感值。
传感器芯片通过测量电感值的变化来间接测量压力的大小。
四、压力传感器的应用压力传感器在工业、医疗、汽车等领域具有广泛的应用。
1. 工业领域在工业领域，压力传感器常被用于测量流体管道中的压力变化，以控制流量、监测设备状态等。
它还可以用于测量液体或气体的压力，以确保工业过程的安全性和稳定性。
汽车压力传感器工作原理、检测方法及标准数据
压力传感器进气歧管传感器实物图滤清器平面图压力传感器通常用来检测气体和液体压力，将压力信号转化为电压信号。
压力传感器在汽车上得到广泛应用，常见的有进气歧管压力传感器、大气压力传感器、油压传感器、空气滤清器真空开关、机油压力开关、空调高低压开关、主动悬架的控制阀压力传感器、蓄压器压力传感器、增压传感器等。
0V1V3V4V典型的模拟输出进气压力传感器是利用一个变形片为测量发动机的真空度，当真空度大时，变形片挠度减小电压信号下降，当真空度下降时电压信号上升。
怠速CH11V/div DC 500ms/div急加速缓加速MAX=4.86V MIN=133mv2V全减速真空膜盒式进气压力传感器结构模拟式进气歧管压力传感器的标准波形及实测波形Hz FREQUENCY 216 V PEAK-PEAK 84.0 % DUTY CYCLE U -15--16-上海通用GL8车系（2.5L、3.0L）上海通用君威车系（L34 2.0L）上海通用赛欧（C16NE）雪铁龙爱丽舍（1.6L TU5JP/K）神龙富康车系现代雅绅特车系（1.4 DOHC）进气歧管绝对压力传感器检测数据表发动机控制模块（ECM）利用进气歧管绝对压力（MAP）传感器控制供油和点火正时。
进气歧管绝对压力（MAP）传感器测量因发动机负荷（进气歧管真空）和转速变化导致的进气歧管压力的变化，并将其转换为电压输出。
发动机控制模块向进气歧管绝对压力传感器发送5伏基准电压。
随着歧管压力变化，进气歧管绝对压力传感器输出的电压也相应变化。
通过监视进气歧管绝对压力传感器的输出电压，发动机控制模块获悉歧管压力。
低压（低电压）时输出电压约为1.0到1.5伏，而节气门全开（WOT）时压力较高（高电压），输出电压为4.5到4.8伏。
在一定条件下，进气歧管绝对压力传感器还用于测量大气压（BARO），使发动机控制模块根据不同海拔进行调整。
通用凯越车系-17-大众桑塔纳车系（AFE）北京现代索纳塔车系北京现代伊兰特车系菲亚特派力奥和西耶那车系东风悦达起亚千里马车系。
压力传感器在汽车上的用途
压力传感器在汽车上的用途压力传感器在汽车上有多种用途。
以下是一些常见的应用：1. 轮胎压力监测系统（TPMS）：这是压力传感器在汽车上最常见的应用之一。
TPMS使用压力传感器来监测车轮的气压，并通过车辆仪表板上的警示灯或声音提醒驾驶员是否需要增加或减少轮胎的气压。
这个系统的主要目的是提高车辆的安全性和燃油效率。
2. 制动系统：压力传感器在汽车的制动系统中起着至关重要的作用。
它可以监测制动液的压力，并根据驾驶员的踏板力度来调整制动力的分配。
这可以帮助提高制动效果，并确保车辆能够稳定地停下来。
3. 空气悬挂系统：一些高级汽车配备了空气悬挂系统，用于调节车辆的悬挂高度和硬度。
这些系统使用压力传感器来监测每个悬挂器的气压，并根据需要自动调整悬挂系统。
这可以提供更舒适和稳定的乘坐体验。
4. 发动机燃油供给系统：压力传感器被用于监测燃油供给系统中的燃油压力。
它可以提供实时的压力数据，帮助控制系统按需供给和调整燃油以确保发动机的正常运行。
5. 排气系统：排气系统中的压力传感器可以监测排气管道中的压力。
这可以帮助控制排气门的开关，以优化车辆的动力输出和燃油效率。
6. 空调系统：压力传感器在汽车的空调系统中使用，用于检测制冷剂的压力。
这可以帮助控制系统中的压缩机和风扇，以确保正确的制冷效果。
7. 液压系统：压力传感器在液压系统中使用，用于监测液压泵和执行器的压力。
这可以帮助确保系统的正常运作，以及可靠的动力输出。
8. 气囊系统：压力传感器被用于监测汽车的气囊系统。
它可以实时监测气囊系统中的气体压力，以便在需要时及时触发气囊来保护车内人员。
综上所述，压力传感器在汽车上发挥着至关重要的作用。
它们通过监测和控制各种系统的压力，提高了汽车的安全性、可靠性和燃油效率。
随着汽车技术的不断发展，压力传感器在汽车上的应用还将继续扩展。
压力传感器工作原理
压力传感器工作原理压力传感器是一种用于测量压力的装置，它能将压力信号转换为电信号输出。
压力传感器广泛应用于工业、医疗、汽车等领域，用于监测和控制系统中的压力变化。
一、压力传感器的基本原理压力传感器的基本原理是利用压力对传感器内部的敏感元件产生的变形进行测量。
常见的压力传感器有压阻式传感器、压电式传感器和半导体式传感器。
1. 压阻式传感器压阻式传感器是利用压力对敏感元件阻值的变化进行测量的。
敏感元件通常由金属或半导体材料制成，当受到外部压力时，敏感元件的阻值会发生变化。
通过测量阻值的变化，可以确定压力的大小。
2. 压电式传感器压电式传感器是利用压力对压电材料产生的电荷或电压变化进行测量的。
压电材料具有压电效应，即在受到压力作用时会产生电荷或电压变化。
通过测量电荷或电压的变化，可以确定压力的大小。
3. 半导体式传感器半导体式传感器是利用压力对半导体材料电阻的变化进行测量的。
半导体材料的电阻会随着压力的变化而发生变化，通过测量电阻的变化，可以确定压力的大小。
二、压力传感器的工作过程压力传感器的工作过程可以分为以下几个步骤：1. 压力采集压力传感器首先需要采集外部的压力信号。
这可以通过传感器上的压力接口或压力导管来实现。
当外部压力作用于传感器时，传感器的敏感元件会受到压力的作用而发生变形。
2. 信号转换传感器的敏感元件发生变形后，会产生相应的物理信号，如电阻变化、电荷变化或电压变化。
这些物理信号需要经过信号转换电路进行处理，将其转换为可供测量和分析的电信号。
3. 信号处理经过信号转换后，传感器输出的电信号需要进行进一步的处理。
这包括放大、滤波、线性化等处理步骤，以确保输出信号的准确性和稳定性。
4. 数据输出经过信号处理后，传感器将最终的压力信号以电信号的形式输出。
这些电信号可以是模拟信号或数字信号，可以通过模拟输出接口或数字输出接口传输给其他设备或系统进行进一步的处理和分析。
三、压力传感器的应用领域压力传感器在各个领域都有广泛的应用，下面以几个典型的应用领域为例进行介绍：1. 工业领域在工业领域，压力传感器被广泛用于监测和控制系统中的压力变化。
压力传感器工作原理
压力传感器工作原理引言概述：压力传感器是一种广泛应用于工业、汽车、医疗等领域的传感器，用于测量和监测压力变化。
它通过将外部施加的压力转化为电信号，实现对压力的精确测量和监测。
本文将详细介绍压力传感器的工作原理及其应用。
一、压力传感器的基本原理1.1 压力传感器的结构压力传感器通常由感应元件、信号处理电路和输出接口组成。
感应元件是压力传感器的核心部份，常见的感应元件有电阻式、电容式、压阻式和压电式等。
信号处理电路负责将感应元件输出的电信号进行放大、滤波和线性化处理。
输出接口将处理后的信号转化为标准的电信号输出，供用户使用。
1.2 压力传感器的工作原理压力传感器的工作原理基于压力对感应元件的影响。
以电阻式压力传感器为例，其感应元件是一种变阻器。
当外部施加压力时，感应元件的阻值会发生变化。
通过测量感应元件的阻值变化，可以推算出外部压力的大小。
其他类型的压力传感器，如电容式和压电式传感器，其工作原理类似，只是感应元件的结构和原理略有不同。
1.3 压力传感器的灵敏度和精度压力传感器的灵敏度是指单位压力变化引起的感应元件输出信号的变化量。
灵敏度越高，传感器对压力的变化越敏感。
精度是指传感器输出信号与实际压力值之间的偏差。
精度越高，传感器的测量结果越准确。
压力传感器的灵敏度和精度是衡量其性能优劣的重要指标。
二、压力传感器的应用领域2.1 工业领域压力传感器在工业领域中广泛应用于流体控制、液位测量、压力监测等方面。
例如，在石油化工行业，压力传感器被用于监测管道压力，确保生产过程的安全性和稳定性。
2.2 汽车领域汽车中的压力传感器主要用于发动机控制系统、刹车系统和轮胎压力监测系统等。
它们可以实时监测发动机的燃油压力、刹车系统的液压压力以及轮胎的胎压，提高汽车的安全性和性能。
2.3 医疗领域在医疗设备中，压力传感器被广泛应用于呼吸机、血压计和人工心脏辅助装置等。
它们可以监测和控制气体和液体的压力，确保医疗设备的正常运行和患者的安全。
汽车压力传感器的结构、 原理与检测
UO 输出电压/V
压力 kPa
17 34 51 68 85 100
真空室
硅片
P
0
传感器结构图
输出特性
21
二、检测方法 以三菱轿车大气压力传感器为例。安装在空气流量传感 器内，由惠斯登电桥组成，当海拔变化，输出信号到ECU的 16号端子。ECU据此修正喷油量。13和23端子并联以减少接 触电阻。
P 16
2.传感器工作原理 利用两个极板之间的电容与极板间的间隙成反比原理。
氧化铝片和绝缘垫圈构成真空腔的膜盒，该盒装在与进 气管相通的容器内。当进气歧管压力发生变化时，极板氧化 铝片弯曲变形，极板的间隙发生变化，其电容随之变化，从 而获得与压力成正比的电容值信号。 把电容式传感器作为谐振电路的一部分，当进气压力发 生变化时，谐振频率发生相应的变化，其输出信号的频率与 进气压力成正比。其频率大约在80～120Hz内变化。 ECU 根 据 信 号 的 频 率便可算出进气歧管的 绝对压力。
基片 半导体应变片
密封圈
传感 元件
壳体
P
23
安装位置：主缸下部。
P
24
第五节
蓄压器压力传感器
作用：检测牵引力控制系统(TRC)蓄压器油液压力，并将压力 信号转换为电信号输入ECU，以控制液压泵的工作。 1.传感器结构： 由压力检测部分(半导体压敏元件)、电路部分等组成。
2.传感器工作原理： 当油液压力低时，它 向ECU输入油压低信号， 以便起动油压泵，使之运 转；当油液压力高时，它 压力 开关 输入ECU的信号使液压 泵停止运转。 低压…
大气压传感器 测量大气压的范围： 10～1100mb（200PSi） 大气压分辨率： 0.1mbar 测量温度范围： -40℃～+85℃
压力传感器工作原理
压力传感器工作原理压力传感器是一种能够测量物体受到的压力大小的设备。
它可以将压力信号转换成电信号，通过电路进行处理和分析，最终输出与压力大小相关的数据。
一、压力传感器的基本原理压力传感器的工作原理主要基于弹性变形和电阻变化的关系。
当物体受到压力作用时，传感器内部的弹性元件（如弹簧、薄膜等）会发生形变，从而引起电阻值的变化。
通过测量电阻值的变化，可以间接地获得压力的大小。
二、常见的压力传感器类型1. 应变片式压力传感器应变片式压力传感器是一种常见且成熟的压力传感器类型。
它利用金属应变片的弹性变形来测量压力。
当物体受到压力作用时，应变片会发生弱小的弯曲，从而改变电阻值。
通过测量电阻值的变化，可以计算出受力物体所受到的压力大小。
2. 容积式压力传感器容积式压力传感器利用压力对容积的影响来测量压力。
传感器内部有一个空腔，当物体受到压力作用时，空腔内部的容积会发生变化，从而引起电容值或者电感值的变化。
通过测量电容值或者电感值的变化，可以得到压力的大小。
3. 压电式压力传感器压电式压力传感器利用压电效应来测量压力。
传感器内部有一个压电晶体，当物体受到压力作用时，压电晶体味产生电荷，从而引起电压的变化。
通过测量电压的变化，可以获得压力的大小。
三、压力传感器的工作原理详解以应变片式压力传感器为例，详细介绍其工作原理。
1. 弹性元件应变片是应变片式压力传感器的核心部件，它通常由金属材料制成，具有良好的弹性和导电性能。
应变片的形状可以是圆形、方形或者矩形等。
2. 桥式电路应变片通常被组装成一个电阻桥电路。
电阻桥电路由四个电阻组成，其中两个电阻是应变片上的应变电阻，此外两个电阻是固定电阻。
应变片上的应变电阻会随着受力而发生变化，从而引起电阻桥电路的不平衡。
3. 激励电压电阻桥电路需要一个激励电压来工作。
激励电压通常由一个恒流源或者恒压源提供。
4. 输出信号当电阻桥电路不平衡时，会产生一个弱小的输出电压信号。
输出信号的大小与应变片上的应变电阻变化成正比。
汽车常用传感器的介绍
汽车常用传感器的介绍
1、氧气传感器（Oxygen Sensor）
氧气传感器是汽车排放控制系统中重要的传感器，它可以测量汽车排放的氧气含量，主要用于控制汽车燃油的燃烧程度，改善发动机的排放性能，保持发动机的最佳性能，节省燃油，防止汽车制动后火花塞的损坏。
氧气传感器主要为双芯控制型传感器，在冷却剂以及排气管两端各设置一个传感器，当发动机启动时，热空气从排气管中流过传感器，传感器将热空气中含有的氧气的含量发送到ECU，ECU接收到氧传感器信号后，根据发动机负荷，控制一次喷射量，调整空气燃油比例，达到最佳燃烧状态。
2、温度传感器（Coolant Temperature Sensor）
温度传感器是负责检测发动机冷却液温度的一种电子设备，它通过测量冷却液在冷却系统内的温度，以实时反馈系统温度变化的信号，从而控制发动机温度，使发动机处于最佳的工作状态，避免发动机过热或过冷的问题。
温度传感器一般安装在发动机水箱出口处，它会将发动机冷却液的温度变化信息发送到ECU，ECU根据获取到的信息调整发动机的转速，保持发动机的最佳温度状态，有效地控制汽车油耗。
3、压力传感器（Pressure Sensor）
压力传感器是汽车发动机中常用的传感器。
压力传感器工作原理
压力传感器工作原理一、引言压力传感器是一种常见的传感器，用于测量液体或者气体中的压力。
它在工业、汽车、医疗、环境监测等领域具有广泛的应用。
本文将详细介绍压力传感器的工作原理。
二、压力传感器的类型压力传感器可以根据其工作原理分为多种类型，包括电阻式、电容式、压阻式、电感式等。
其中，电阻式压力传感器是最常见的一种。
三、电阻式压力传感器的工作原理电阻式压力传感器通过测量电阻值的变化来间接测量压力。
它包括一个感应元件和一个电路模块。
1. 感应元件感应元件通常由一块金属薄膜组成，金属薄膜上有细小的电阻条。
当外部施加压力时，金属薄膜会产生弱小的形变，从而导致电阻值的变化。
2. 电路模块电路模块由电桥和信号处理电路组成。
电桥是由四个电阻组成的电路，其中一个电阻是感应元件。
当感应元件的电阻值发生变化时，电桥的平衡状态将被打破，产生一个输出信号。
四、电阻式压力传感器的工作过程电阻式压力传感器的工作过程可以分为以下几个步骤：1. 压力传感当液体或者气体施加在感应元件上时，感应元件会发生形变。
形变程度与施加的压力成正比。
感应元件上的电阻条也会随之发生弱小的形变，导致电阻值的变化。
2. 电桥平衡电桥是一个平衡电路，当电桥四个电阻的阻值相等时，电桥处于平衡状态，输出信号为零。
但当感应元件的电阻值发生变化时，电桥的平衡状态将被打破。
3. 电桥输出电桥的平衡被打破后，电桥将产生一个输出信号。
输出信号的大小与感应元件电阻值的变化成正比。
常见的输出信号类型包括电压信号和电流信号。
4. 信号处理输出信号经过信号处理电路进行放大和滤波处理，以提高信号的稳定性和可靠性。
信号处理电路还可以将摹拟信号转换为数字信号，方便后续的数据处理和传输。
五、电阻式压力传感器的特点电阻式压力传感器具有以下特点：1. 精度高电阻式压力传感器的测量精度通常可以达到较高的水平，适合于对压力测量要求较高的场合。
2. 响应速度快电阻式压力传感器的响应速度较快，可以实时监测压力变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
车门空腔内的不利条件使应用变得复杂。
夏天和冬天的温差很容易超过100℃，相对封闭却不是完全密封，门的自然属性使其可以在这一空间内收集水蒸气以及浓缩液体。
增加冰冷湿气的可能性—混入盐、喷雾以及其它不利物质—还有振动和冲击，问题变得更加严峻。
严格的资格测试程序包括机械和化学测试以及精密的自诊断功能，尽管测试十分严格，但是一旦出现问题，就可以阻止不利结果的产生。
设计
设计和制造车用压力传感器时的基本要求确保了在一系列温度、振动、媒介、冲击以及电磁条件中，传感器还能够执行重要职能（表1）。
艰苦的环境要求对传感器电学结构提供更大的保护来应对增压媒介。
最后，微机械硅膜上的压阻桥通常不会直接暴露在它所运行的环境中。
相反，保护性硅树脂凝胶覆层或者金属帽，形成一个位于传感器前端和恶劣环境之间的一道屏障，就像在MAP和BAP应用中使用的一样（图2）。
现场防护罩和贵金属也用于保护传感器的电学结构不受增压媒介的影响，主要是保护传感器的前面不受媒介的影响，让有硅的背部暴露在恶劣的环境中。
这种方法被普遍用于胎压监视器和MAP传感器中。
选择传感器
在选择压力传感器的时候，要考虑三个关键的因素：可靠性、寿命和成本。
传感器在全部寿命时间内要一直工作。
它需要可靠工作10至15年，或者150000至250000英里。
最终，基于汽车工业成本因素的考虑，传感器必须具有经济性。
图2、微机械硅膜上的压阻桥上有一层硅树脂凝胶覆层，见本图中的结构物右侧底部的淡蓝色区域，它能
保护气囊压力传感器免受恶劣环境的影响。
可靠性是多种传感器特性综合的一个结果。
电输出、精确性、操作环境以及机械耦合在选择汽车压力传感器时是非常重要的考虑因素。
或许，最重要的是可靠性和可重复性。
传感器的温度和压力响应是可预测的。
厂商可以通过不同测试和严格的资格审核程序确保其传感器的可重复性。
这类基准包括在温度从低到高增加时的循环温度，反之亦然，以及在高温浸透测试中的材料降解，并通过应用恒定和/或者变化的温度以及机械应力来被一步增强。
由于传统的汽车资格标准，如AEC-Q100，是专门用于满足CMOS电路的，对于压力传感器还没有已经制定好的标准，因此需要很多经验来完成这种资格审核测试。
在某种程度上，长运行寿命依赖于封装和装配，而这通常会比传感器本身的成本更高。
封装成本、尺寸以及满足路面恶劣条件要求的能力非常重要。
过多暴露在汽油以及高压环境中就要求传感器生产商采用合适的材料和安装方式。
就像在多数大规模生产的行业一样，高产量汽车制造主要关注的就是降低成本。
汽车制造商试图保持元件低价格，这就向MEMS传感器厂商提出了一项挑战，这个难题可能影响到消费者。
将一个压力传感器推向市场可能需要四年的时间，而在绝大多数MEMS供应商中，只有少部分厂商能够提供满足你要求的传感器。
随着需求的增加，一些类型的传感器可能会比较稀少。
胎压传感器
胎压监控系统（TPMS）是压力传感器比较旧的一种应用。
最初，由于成本较高，它主要用于高端和高性能的车辆中。
最近，由于认识到轮胎充气不足可能导致事故的发生，美国的法规推进了这一应用的发展，并且国家公路交通安全管理委员会要求汽车制造商于2008年在所有轿车和轻型卡车上安装TPMS。
有两种TPMS可供选择。
第一种利用间接测量，它依赖于轮胎直径对压力损失响应的微小变化。
该系统根据由防抱死制动系统提供的轮胎速度测量探测并计算变化量，无需压力传感器。
但是，这一技术不能探测全部四种轮胎中的同步压力损耗，因此，不能够满足美国管理委员会的要求。
因此，必须使用基于直接测量的第二种系统。
在这种情况下，包含一个压力传感器、动作开关以及无线发射器的电子设备被安装在轮胎的阀杆或者车轮内来进行测量。
传感器通过无线电信号将膨胀压力水平信息发送到汽车内的接收器中。
两种TPMS系统都有一个仪表盘指示器，以提醒驾驶员一个或多个轮胎的压力水平已经低于推荐压力的25%。
人们认为直接方法比间接方法要更为准确，但一位行业专家指出，更高的精确性使每辆汽车的成本增加了$65到$80。
一套包含压力传感器、电子设备以及一个无线发射器的系统，其市场可接受价格为每个车轮$12-$15。
高产量制造可以将价格压低到$10。
由于典型的压力传感系统是由电池供电的，它的工作电压从2.5V到3.6V，电压低于2.5V时就会发出低电压警报。
传感器的量程为4.5到8巴纯压力，温度范围从-40℃到125℃。
