初三物理电学复习经典题(附答案)

2019年初三物理电学复习经典题(附答案) 以下是查字典物理网为您推荐的2019年初三物理电学复习经典题(附答案)，希望本篇文章对您学习有所帮助。

2019年初三物理电学复习经典题(附答案)一、填空1.家庭电路中，要装表，用来测量用户消耗的电能;我国家庭电路的电压是V;对人体安全的电压不高于V。

2.如图1所示，图甲中试电笔的笔尖A应该是(选填导体或绝缘体)。

在图乙和图丙中，正确使用试电笔的是图，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，可知火线在插座的孔。

3.如图2所示，电源电压为6V且保持不变，电阻R的阻值为30，滑动变阻器R/的阻值变化范围为0～24，电流表的量程为0.6A.当开关S闭合后，滑动变阻器接入电路的阻值允许调至的最小值为，滑动变阻器消耗的最小功率为W。

4.现在有一种手机自生能技术。

手机上装上特制电池，上下左右摇晃手机即可产生电能，这种手机电池产生电能时应用到了________ 现象，其能量转化是_________ ;5.小刚家电热毯的电阻丝断了，他爸爸将电阻丝接上后继续使用，在使用中小刚发现接头处被烧焦了。

小刚猜测可能是接头处的电阻(选填变大或变小)，你判断小刚的爸爸是图3中的种接线方法。

在家庭电路中，除接线外还有哪些地方与上述现象有相似之处?请你列举出一例。

6.如图4所示的两个模型，其中甲图是机的模型，它是根据制成的，乙图是机的模型，它是根据制成的。

7.如图5所示，A和B分别是两个阻值不同的电阻R1和R2的电流和电压关系图，请判断两个电阻的大小关系为R1______R2：(选填大于小于或等于)。

若两个电阻串联，串联总电阻的图像在区域________。

(选填ⅠⅡⅢ)8.如图6所示，电源电压恒定.小灯泡L标有3V 0.6W字样，R为定值电阻。

闭合S，断开Sl，小灯泡正常发光;若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为_____此时灯泡L和电阻R消耗的功率之比是______。

高考回归复习—电学、力学选择综合题含答案

高考回归复习—电学选择之综合题一1．如图甲所示，O、A为电场中一直线上的两个点，带正电的点电荷只受电场力的作用，从O点以某一初速度沿直线运动到A点，其电势能E p随位移x的变化关系如图乙所示。

则从O到A过程中，下列说法正确的是（）A．点电荷的速度先增大后减小B．点电荷所受电场力先减小后增大C．该电场是负点电荷形成的D．O到A电势先降低后升高2．如图所示，一根两端开口、长为1 m的铜管竖直放置，把一个磁性很强的圆柱形磁体从管上端放入管中，磁体直径略小于铜管内径，磁体过了较长时间才从铜管下端落出，比自由落体慢了许多。

则（）A．磁体下落变慢，主要是因为磁体受到空气阻力作用B．磁体下落变慢，主要是因为磁体受到金属铜的吸引C．铜管内电流方向保持不变D．铜管对磁体的作用力方向始终向上3．如图所示，垂直纸面向里的匀强磁场分布在边长为L的等边三角形ABC内，D是AB边的中点，一群相同的带负电的粒子仅在磁场力作用下，从D点沿纸面以平行于BC边方向、大小不同的速率射入三角形内，不考虑粒子间的相互作用力，已知粒子在磁场中运动的周期为T，则下列说法中正确的是（）A．粒子垂直BC边射出时，半径R等于4LB．速度小的粒子一定比速度大的粒子在磁场中运动时间长C．粒子可能从AB边射出，且在磁场中运动时间为5 6 TD．粒子可能从C点射出，且在磁场中运动的时间为6T4．如图所示，MN是某匀强电场中的一等势线。

虚线是一带电的粒子只在电场力的作用下，在纸面内由a 运动到b的轨迹。

下列判断正确的是（）A．电场方向一定是垂直MN向上B．a点的电势一定不等于b点的电势C．带电粒子的加速度可能平行MN向右D．带电粒子由a运动到b的过程中动能可能增加5．如图所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动。

t=0时，磁感应强度为B0，此时MN到达的位置恰好使MDEN构成一个边长为l的正方形。

九年级物理总复习(电学)及答案

九年级物理总复习（电学）专题练习：1 。

小聪家里有一台透明门的电冰箱。

她发现，当打开冰箱的门时，灯就亮；将门关上，灯就不亮了。

电冰箱主要靠压缩机工作。

请你设计一个方法，判断压缩机和电冰箱内的灯是串联还是并联?2. 4−1−13是一个实物图。

请你判断电流表测量的是通过哪个灯泡的电流。

3根据图4-1-14（a）所示的电路图，将图4-1-14（b）中的实物用铅笔画线表示导线连接起来，如果A1的示数为0.5A，A2的示数为0.9A，通过L1和L2的电流各是多大？4.在图4−1−15的电路中,哪种接法能用电流表测量通过小灯泡的电流?5观察你家中的用电器，如收音机、电子钟、电风扇等，了解它们的工作电压各是多大？6图4−2−10是微型物理实验室中的电压表,请读出电压表示数。

7 如图4−2−11所示的3个电路中,电压表所测的各是哪只灯泡的电压?有没有接错?错在什么地方?8、已知：电子手表中的电流：1.5～2μA；电子手表中电池的电压是1.5V；求求出电池的电阻。

9工厂中车床照明灯(图5−1−7)有的是采用36V电压,如果它工作时灯丝电阻32Ω,求通过灯丝的电流。

10.按图4−3−15(a)所示电路图,连接图4−3−15(b)所示实物图。

分析滑动变阻器的滑片向右移动过程中,灯泡亮度怎样变化?11图中给出了四种变阻器接入电路的情形，请用笔画出电流经过的路径，并说明当滑片P 向左移动时接入电路中的电阻怎样变化。

12.有两段导体1和2,在相同的电压下,通过导体1的电流较大,通过导体2的电流较小,哪段导体的电阻大? ( )A. 导体1的电阻大B. 导体2的电阻大C. 两段导体的电阻一样大D. 无法判断13小明为了测量未知电阻RX的阻值，他选用了以下器材，电压表一只，定值电阻(R0)一只，电源(电压未知)，待测电阻RX，开关一只，导线若干。

请你帮助小明设计一个测RX的方案。

(1)画出电路图，并简述实验步聚。

(2)推导出RX的表达式(要有过程).14 某同学在用伏安法测电阻的实验中,将实物连成如图5−2−7所示电路,每节干电池1.5V,估计被测电阻为10Ω左右。

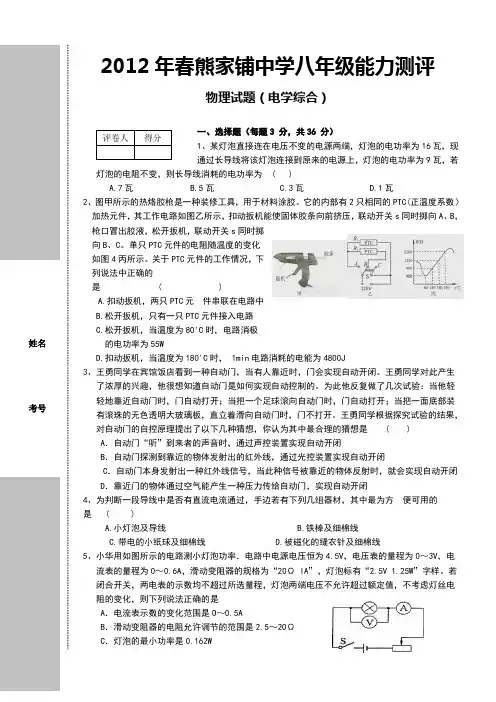

电学综合复习专题(含答案)

2012年春熊家铺中学八年级能力测评物理试题（电学综合）一、选择题（每题3 分，共36 分）1、某灯泡直接连在电压不变的电源两端，灯泡的电功率为16瓦，现通过长导线将该灯泡连接到原来的电源上，灯泡的电功率为9瓦，若灯泡的电阻不变，则长导线消耗的电功率为 ( )A.7瓦B.5瓦C.3瓦D.1瓦2、图甲所示的热烙胶枪是一种装修工具，用于材料涂胶。

它的内部有2只相同的PTC(正温度系数〉加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关s 同时掷向A 、B ，枪口冒出胶液，松开扳机，联动开关s 同时掷向B 、C 。

单只PTC 元件的电阻随温度的变化如图4丙所示。

关于PTC 元件的工作情况，下列说法中正确的是 ( )A.扣动扳机，两只PTC 元件串联在电路中B.松开扳机，只有一只PTC 元件接入电路C.松开扳机，当温度为80'C 时，电路消极的电功率为55WD.扣动扳机，当温度为180'C 时， 1min 电路消耗的电能为4800J3、王勇同学在宾馆饭店看到一种自动门，当有人靠近时，门会实现自动开闭。

王勇同学对此产生了浓厚的兴趣，他很想知道自动门是如何实现自动控制的。

为此他反复做了几次试验：当他轻轻地靠近自动门时，门自动打开；当把一个足球滚向自动门时，门自动打开；当把一面底部装有滚珠的无色透明大玻璃板，直立着滑向自动门时，门不打开。

王勇同学根据探究试验的结果，对自动门的自控原理提出了以下几种猜想，你认为其中最合理的猜想是 ( ) A ．自动门“听”到来者的声音时，通过声控装置实现自动开闭B ．自动门探测到靠近的物体发射出的红外线，通过光控装置实现自动开闭C ．自动门本身发射出一种红外线信号，当此种信号被靠近的物体反射时，就会实现自动开闭D ．靠近门的物体通过空气能产生一种压力传给自动门，实现自动开闭4、为判断一段导线中是否有直流电流通过，手边若有下列几组器材，其中最为方便可用的是 ( )A.小灯泡及导线B.铁棒及细棉线C.带电的小纸球及细棉线D.被磁化的缝衣针及细棉线5、小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V ，电压表的量程为0～3V ，电流表的量程为0～0.6A ，滑动变阻器的规格为“20Ω lA ”，灯泡标有“2.5V 1.25W ”字样。

中考物理电学基础综合题含答案

中考物理电学基础综合题含答案一、电磁学综合题1．（2）如图乙所示，通电长方体金属导体在磁场中发生霍尔效应时，由于C 、D 表面带有不同种电荷，因此在C 、D 的表面之间就形成一定电压，导体C 、D 两表面间的电压一定不为零；通过实验可知，电流越大、磁场越强，C 、D 两表面间的电压就越大，霍尔效应越显著，保持通过导体的电流大小与方向及磁场的方向均不变，C 、D 两表面间的电压越大，说明此时磁场越强。

（2019·河南中考模拟）某生态园设计了模拟日光和自动调温系统，实现照明、保温和加热的功能，其原理如图所示。

电源电压恒为220V ，R 1和R 2是两个电热丝（不考虑温度对电阻的影响），R 2＝30Ω，L 是标有“220V160W ”的照明灯泡。

白天有日光的时候，只开启该系统的保温功能并连续工作10h ，此时R 1与R 2的电功率之比为1：3；晚上温度较低的时候，需同时开启加热和照明功能，此时灯泡正常发光，此状态下系统需连续工作12h 、请解答下列问题（1）白天该系统应断开关_____（选填“S 1”、“S 2”或“S 1和S 2“），开启保温功能。

（2）R 1的阻值是多大_____？（3）晚上同时开启加热和照明功能时，电路的总功率是多大______？（4）该系统每天消耗的电能是多少kW •h_______？【答案】S 1和S 2 10Ω 5000W 72.1kW •h 【解析】【详解】（1）由题意可知，白天有日光的时候，只开启该系统的保温功能，此时灯泡不发光，总功率最小，由P ＝2U R可知，电路的总电阻应最大，即R 1与R 2应串联，所以，由图可知开关S 1、S 2都应断开；（2）当开关S 1、S 2都断开时，系统处于保温状态，此时R 1与R 2串联，由于串联电路中电流处处相等，则根据P ＝I 2R 可得R 1与R 2的电功率之比：12P P ＝2122I R I R ＝12R R ＝13；所以，R 1＝13R 2＝13×30Ω＝10Ω；（3）晚上温度较低的时候，S 1、S 2均闭合，开启加热和照明功能，此时L 与R 1并联，灯泡正常发光，所以，电路的总功率：P ＝P L +P R1＝P L +21U R ＝160W+()2220V 10Ω＝5000W ＝5kW ；2．心脏的平均功率：960J 16W 60sW P t ===。

高中电学综合试题及答案

高中电学综合试题及答案一、选择题（每题3分，共30分）1. 以下关于电流方向的描述，正确的是：A. 正电荷的定向移动方向B. 电子的定向移动方向C. 正电荷的定向移动方向与电子的定向移动方向相反D. 电子的定向移动方向与电流方向相同2. 电阻的单位是：A. 欧姆B. 伏特C. 瓦特D. 库仑3. 欧姆定律表明：A. 电流与电压成正比，与电阻成反比B. 电流与电压成反比，与电阻成正比C. 电压与电流成正比，与电阻成反比D. 电压与电流成反比，与电阻成正比4. 并联电路中，各支路的电压：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比5. 串联电路中，各电阻的电流：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比6. 电容器的电容大小与以下哪个因素无关？A. 电容器两极板间的距离B. 电容器两极板的面积C. 电容器两极板间的介质D. 电容器的电压7. 电感器的自感系数与以下哪个因素无关？A. 线圈的匝数B. 线圈的面积C. 线圈的材料D. 通过线圈的电流8. 交流电的有效值与峰值的关系是：A. 有效值等于峰值B. 有效值等于峰值的一半C. 有效值等于峰值的根号2倍D. 有效值等于峰值的根号2分之一9. 电磁感应现象中，感应电动势的方向与以下哪个因素有关？A. 磁场的方向B. 导体的运动方向C. 磁场的方向和导体的运动方向D. 导体的电阻10. 以下哪个设备不是利用电磁感应原理工作的？A. 发电机B. 变压器C. 电动机D. 电热器二、填空题（每题2分，共20分）1. 电流的国际单位是______。

2. 电阻的国际单位是______。

3. 欧姆定律的公式是______。

4. 并联电路的总电阻与各支路电阻的关系是______。

5. 串联电路的总电压与各电阻电压的关系是______。

6. 电容器的电容公式是______。

7. 电感器的自感系数公式是______。

8. 交流电的频率与周期的关系是______。

电工电子学综合复习资料及参考答案填空题在所示电路中

《电工电子学》综合复习资料及参考答案一、填空题1、在图1所示电路中，当开关S 闭合时，A 点电位V A ＝（ 0 ）V ；当开关断开时A 点电位V A ＝（ -6 ）V 。

2、在图U ab ＝（31.2mA ，I 2=0.03mA ，I 3= 1）电极①是（集电）极，电极②是（基）极，电极③是（发射）极。

（2）此三极管的电流放大系数-β约为（ 40 ）。

（3）此三极管的类型是（ NPN ）型。

4 电流并联）负反馈 5、PN ）；扩散电流（大于）漂移电流。

6、U ab ＝（ -3 ）V 。

7、在RLC 串联电路中，阻抗Z ＝（ R+jX L －jX C ）。

8、电路如下图所示，已知R =5Ω，开关闭合瞬间，图示电路中的电流i 为（ 1A ）。

9.当开关S 在t ＝0时由“2” 拨向“1”时，电路的时间常数τ为（（R 1+R 2）C ）。

10、二极管具有单向导电特性，其正向电阻远远（小于）反向电阻。

当二极管加上正向电压且正向电压大于（死区）电压时，正向电流随正向电压的增加很快上升。

二、单项选择题1、把图 1 所示的电路改为图 2 的电路，其负载电流I 1 和I 2 将( )。

A (a) 增大(b) 不变(c) 减小2、在图示电路中，各电阻值和U S 值均已知。

欲用支路电流法求解流过电阻R G 的电流I G ，需列出独立的电流方程数和电压方程数分别为( )。

BA １k 图２＋－图２U ab ①③② 图3(a) 4 和 3 (b) 3 和 3 (c) 3 和 43、已知某正弦电流的频率f = 50 Hz ，初相角ϕ=30︒，在t = 0 时其值为i (0) =10 A ，则该正弦电流表达式可写作( )。

C(a) i = 10 sin( 50t +30︒ ) A (b) i = 14.14 sin( 50πt +30︒ ) A(c) i = 20 sin( 100πt +30︒ ) A4、 R ，L 串联的正弦交流电路中，下列各式中错误的是 ( )。

中考物理复习---电学知识综合(1)含答案

第六讲电学基础复习知识点1 两种电荷1．摩擦起电（1）概念：用摩擦的方法使物体带电。

（2）实质：电子的_______________。

（3）带电体的性质：带电体能吸引___________。

解答：得失轻小物体2．两种电荷（1）正电荷：与用丝绸摩擦的___________所带电荷相同的电荷。

（2）负电荷：与用毛皮摩擦的___________所带电荷相同的电荷。

（3）电荷间的相互作用规律：同种电荷相互________，异种电荷相互_________。

解答：玻璃棒橡胶棒3．验电器。

（1）用途：检验物体是否带电。

（2）原理：同种电荷相互__________。

解答：排斥4．电荷量：电荷的多少，单位为库仑，符号是C。

5．导体和绝缘体（1）导体：容易________的物体。

（2）绝缘体：不容易_________的物体。

解答：导电导电例题讲解一．选择题1．甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示．此现象能说明（）学习目标：1．掌握电流和电路2．会识别串并联电路3．掌握电流、电压的测量，及串并联电流电压的规律4．掌握滑动变阻器的原理及使用方法A．乙球所带的一定是正电荷B．甲、乙两球带有异种电荷C．乙、丙两球带有同种电荷D．自然界中只存在两种电荷【解答】解：自然界只有两种电荷：正电荷、负电荷；由图知，乙球与丙球靠近时相互排斥，根据同种电荷相互排斥知，丙球和乙球带相同电荷；甲球与乙球相互吸引，因异种电荷相互吸引，带电体能吸引不带电的轻小物体，所以甲、乙两球可能带有异种电荷，也可能一个小球带电（但不能判断带什么电荷），另一个小球不带电；这两个图不能说明自然界只存在两种电荷；综上所述，C正确。

故选：C。

2．如图所示，小朋友从滑梯滑下时，出现了“怒发冲冠”的情景。

对此的解释，下列说法不正确．．．的是（）A．同种电荷相互排斥B．小朋友的头发带上了同种电荷C．小朋友和滑梯带上了异种电荷D．小朋友身体与滑梯摩擦时产生了电荷【解答】解：AB、图中头发带上了同种电荷互相排斥而张开，故AB正确；C、小朋友和滑梯带上了异种电荷，故C正确；D、摩擦起电的实质是电荷（电子）的转移，不是创造电荷，故D错误。

2020年中考物理电学专项复习综合训练题及详细答案解析(1)

2020年中考物理电学专项复习综合训练题及详细答案解析(1)一、电磁学综合题1．（2）已知电流表a测量L1的电流，则通过灯L1的电流I1=0.3A，并联电路的干路电流等于各支路电流之和。

则L2的电流I2=I−I1=1.2A−0.3A=0.9A。

（2019·江苏南通田家炳中学中考模拟）阅读短文，回答问题2018年5月21日，在嫦娥四号升空前，中继星“鹊桥”号成功发射，为即将发射的嫦娥四号的着陆器和月球车提供地月中继通信支持．（如图甲）2018年12月8日，中国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器，开启了中国月球探测的新旅程．2018年12月12日，嫦娥四号探测器到达月球附近，成功实施近月制动，被月球捕获，进入了环月轨道．2018年12月30日，嫦娥四号探测器在环月轨道成功实施变轨控制，顺利进入预定的着陆准备轨道．2019年1月3日，嫦娥四号探测器在月球背面实现人类首次软着陆．2019年1月11日，嫦娥四号携带的玉兔二号月球车离开探测器，踏上月球土壤．（1）已知月球上无大气、无磁场、弱重力。

爱动脑筋的小强对这次的嫦娥四号探月提出了以下有关设想，你认为合理的是_____．A．探测器在月球表面着陆时因摩擦生热，所以必须有隔热材料保护，否则可能烧毁B．月球土壤非常松软，所以月球车的车轮应比较宽C．因为月球上引力比地球上要小，玉兔号登月后质量会减小D．在卫星定位导航失效的情况下，可以采用指南针来给玉兔辨别方向（2）如图丙所示，由A到B是探测器在地月转移阶段完成近月制动的过程，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向_____喷气．（选填“前”或“后”）（3）①探测器在与地球控制室互传信息是利用______．（选填“超声波”、“次声波”或“电磁波”）②在“嫦娥4号”之前要先发射“鹊桥”中继星的原因是_____．A．月球背面光线太暗 B．月球背面距离地球太远C．月背着陆，通讯不便 D．为“嫦娥4号”提供能源（4）由于月球上的一天约相当于地球上的28天，其中约14天会被太阳连续暴晒；接下来的约14天又是连续月夜．如果地球上正发生日食，我们的玉兔号正在经历____．（选填字母A或者B）（A烈日暴晒、B寒冷月夜）（5）月球车采用电动机驱动，若电动机线圈电阻是0.5Ω，电动机两端电压是110V，当电动机正常工作时，通过线圈的电流是10A，5min内电动机所做的机械功是______J.【答案】B前电磁波C A 315000【解析】【详解】（1）A．月球上无空气，因此在月球表面着陆时不会因摩擦而生热，当然也就不必有隔热材料保护，故A错误；B．月球土壤非常松软，月球车的车轮应比较宽，这样在压力一定的情况下，会减小压强，故B正确；C．质量不会随位置的变化而变化故C错误；D．因为月球上无磁场，所以不可以采用指南针来给玉兔辨别方向，故D错误；（2）根据物体间里的作用是相互的可知，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向前喷气．（3）①探测器在与地球控制室互传信息是利用电磁波来传递信息的。

人教版九年级电学综合应用题(含答案)

1.关于电功，下列说法中正确的是（）A.电流做功的过程，是其他形式的能转化为电能的过程B.电流通过导体做功越多，消耗的电能也越多C.电功表示电流做功的快慢千瓦时是电功率的单位，焦耳是电功的单位2.如图，电源电压和灯的电阻保持不变，先闭合S1 ，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是（）A.同时闭合S1、S2，电流表示数变大，灯变亮B.同时闭合S1、S3，电流表示数变大，灯的亮度不变C.同时闭合S1、S3，电压表示数不变D.断开S1，只闭合S2，电流表、电压表示数都变大3.如图所示中的电路的电源电压不变．当变阻器的滑片P向右移动时，正确的结论是( )A.L1、L2、L3三盏灯全部变暗B.L1、L2两盏灯亮度不变，L3灯变暗C.L1、L3两盏灯变暗，L2灯变亮D.两盏灯变亮，一灯变暗4.如图甲是小明设计的调光台灯的电路，电源电压恒为5V，滑动变阻器标有“20Ω 2A”，电流表、电压表使用的量程分别为“0~0.6A”和“0~3V”，小灯泡额定电压为3V，小灯泡的I-U关系图像如图乙所示．闭合开关，移动滑片P，在保证电路安全的前提下，下列说法正确的是( )A.电流表的最大示数为0.6AB.灯泡的最小功率为0.5WC.电路的最大总功率为3WD.滑动变阻器接入电路的最大阻值为15Ω5.如图，灯泡L上标有“6V 3W“字样，电源电压6V且保持不变，定值电阻R=8Ω（不计灯丝电阻的变化）。

只闭合S1和S3，电阻R在100s产生的热量是 J 。

电路在工作状态下，整个电路消耗的最小功率是 W6.在测量灯泡功率的实验中，电源电压为 3V，灯泡上标有“2.5V”的字样，灯泡正常发光时的电阻约为 10Ω．序号U/V I/A1 1 0.142 0.23 2.5 0.24（1）请将电路补充完整，使滑动变阻器滑片向右移动时电流表示数减小．连接电路时，开关应处于________（选填“闭合”或“断开”）状态．（2）闭合开关后，小明发现电压表有示数，电流表无示数，灯泡不发光．左右移动滑片，现象没有变化．据此判定，可能是灯泡断路、灯座接触不良或导线________（选填图中编号）断路．（3）排除故障后，小明测量出三组数据如表，其中第二次实验时电压表示数如图乙所示，读数为________V．三次实验中，灯泡的亮度逐渐变________（暗/亮），正常发光时的功率为________W．7.“测量小灯泡电功率”的实验电路如图甲所示。

初三物理电学综合专题试题答案及解析

初三物理电学综合专题试题答案及解析1.(1)回顾实验和探究（请将下列实验报告中的空缺部分填写完整）如图是小雨通过改变通电螺丝管中电流方向或线圈的缠绕方向观察到的现象，请根据图甲、乙、丙中小磁针的指向，判定并标出图丁中小磁针的N、S极．请标出图中电源的正、负极请在方框中画出实验电路图：表1 R=10ΩU/V 1.0 1.6 2.2I/A0.10.160.22表2 U=2VR/Ω51020I/A0.40.2如图所示的图象中，能正确表示电阻一定时电流与电压关系的图线是___．将上述实验电路中的定值电阻换成标有“2.5V 0.3A”的小灯泡，在测量小灯泡的电功率时，两电表示数如图所示，此时小灯泡的实际功率为____W ．若要使小灯泡正常发光，应将滑动变阻器的滑片向____移动．【答案】（1）如下图；转换；安培；如下图；（2）如下图；0.1A；a；0.48；左．【解析】（1）从甲图可以看出甲小磁针左端为N极，所以螺线管右端为S极；比较甲和乙图可以看出，改变通电螺线管中电流方向，通电螺线管磁场方向改变。

比较甲和丙图可以看出，改变通电螺线管线圈的缠绕方向，通电螺线管磁场方向改变。

比较乙和丙图可以看出，同时改变通电螺线管中电流方向和线圈的缠绕方向，通电螺线管磁场方向不变。

丁与甲同时改变通电螺线管中电流方向和线圈的缠绕方向，故磁场方向相同。

实验中通电螺丝管的极性可以通过小磁针的指向来确定，这里运用了转换法．我们可以用安培定则来判定通电螺丝管的极性与导线中电流方向的关系．根据安培定则，用手握住螺线管，大拇指指向螺线管的N极，弯曲的四指所指的方向即螺线管中的电流方向，见答案。

（2）实验室里面常用伏安法测电阻，原理为R=用电压表测导体两端的电压，用电流表测通过导体的电流，滑动变阻器起到保护电路和改变电路中的电流作用，其他仪器有电源、开关、导体和导线实验电路图见答案。

由欧姆定律I===0.1A电阻一定时，导体中的电流跟导体两端的电压成正比，故图象a能表示其关系；由图可知，电压表的示数为2.0V，电流表的示数为0.24A，灯泡的实际功率为：P=UI=2.0V×0.24A=0.48W；若“2.5V 0.3A”灯泡正常发光，要变为原来的灯泡两端的电压，变为原来的电路中的电流，所以应减小滑动变阻器的电阻，滑片向左移。

电学综合测试题及答案

21．图12所示的电璐,开关闭合时电流表(甲）测量的是通过__________的电流（选填“L1"、“L2”或“L1和L2”)，电流表(乙）测量的是通过__________的电流（选填“L1"、“L2”或“L1和L2”）.L1和L2两只灯泡是_________________关系(选填“串联”或“并联”）.
（1）灯L1两端电压（2）灯L2两端电压（3）电源电压
32．如图所示的电路中，当两个开关都闭合时,电压表示数为12V，定值电阻R0=20Ω，滑动变阻器R的最大阻值Rab=40Ω。
(1)电源电压是多大？
(2)开关S1闭合,S2断开时，在变阻器滑片P移动过程中，电流表和电压表示数的最小值分别是多大？
（3)定值电阻R0消耗的最大功率是多少?
10．在学习了有关电阻的知识后，物理兴趣小组的同学们在研究食盐水的导电性能时，提出以下猜想：食盐水的导电性能①与食盐水的浓度有关;②与两金属片在食盐水中的距离有关；③与两金属片进入食盐水中的深度有关。
为了验证上述猜想,同学们利用稳压电源、定值电阻、电流表、金属片和浓度不同
的食盐水等设计了如图15所示的装置。将电路中的两金属片a和b依次放入甲、乙、
A．电路中电流变化的范围是0。18A～0。5A
B．滑动变阻器阻值变化的范围是2。5Ω～10Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.25W
15．如图所示电路，电源两端电压不变,闭合开关S,当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是
A。电压表示数变小
B.电流表示数变大
C。电阻R1两端的电压变小
12．如图所示的电路，下列分析正确的是（）
A．小灯泡亮、电铃一定响
B．小灯泡亮、电铃不一定响

(非常详细)高中物理电学实验总结(内附例题与答案)

电学实验一、内容概述1、掌握电流表、电压表的改装原理，掌握伏安法测电阻的两种解法，并能够分析测量误差。

2、掌握滑动变阻器的两种用法。

3、理解多用电表的原理和读数方法。

二、重点知识讲解（一）电表的改装1、电流表：把表头G改装成电流表，即把表头的量程I g扩大到电流表的量程I，这时应并联一个电阻R，起分流作用。

若电流表的扩大倍数为，由并联电路的特点得：电流表的内阻：2、电压表：把表头G改装成电压表，即把表头的量程U g扩大到量程U，应串联一个电阻起分压作用。

若电压表的扩大倍数为，由串联电路的特点得：电压表的内阻为：R V=R＋R g=nR g量程：U=nU g=I g R V例1、有一块满偏电流Ig=1mA、线圈电阻Rg=1kΩ的小量程电流表；（1）把它改装成满偏电压U=10V的电压表；（2）把它改装成满偏电流I=10mA的电流表。

要求画出电路图，算出有关数据。

（二）电阻的测量1、伏安法测电阻的两种电路形式（如图所示）2、实验电路（电流表内外接法）的选择测量未知电阻的原理是R＝，由于测量所需的电表实际上是非理想的，所以在测量未知电阻两端电压U和通过的电流I时，必然存在误差，即系统误差，要在实际测量中有效地减少这种由于电表测量所引起的系统误差，必须依照以下原则：（1）若＞，一般选电流表的内接法。

如图（a）所示。

由于该电路中，电压表的读数U表示被测电阻R x与电流表A串联后的总电压，电流表的读数I表示通过本身和R x的电流，所以使用该电路所测电阻R测＝＝R x＋R A，比真实值R x大了R A，相对误差a＝（2）若＜，一般选电流表外接法。

如图（b）所示。

由于该电路中电压表的读数U表示R x两端电压，电流表的读数I表示通过R x与R V并联电路的总电流，所以使用该电流所测电阻R测＝也比真实值R x略小些，相对误差a＝.例2、某电流表的内阻在0.1Ω～0.2Ω之间，现要测量其内阻，可选用的器材如下：A．待测电流表A1（量程0.6A）；B．电压表V1（量程3V，内阻约2kΩ）C．电压表V2（量程15V，内阻约10kΩ）；D．滑动变阻器R1（最大电阻10Ω）E．定值电阻R2（阻值5Ω）F．电源E（电动势4V）G．电键S及导线若干（1）电压表应选用_____________；（2）画出实验电路图；（3）如测得电压表的读数为V，电流表的读数为I，则电流表A1内阻的表达式为：R A=______________。

中考物理真题复习---电学综合题作图题练习(含答案)

中考物理真题复习---电学综合题作图题练习（含答案）1．（2022•赤峰）根据如图实物电路，画出对应的电路图。

【解答】解：由图可知两灯泡串联接入电路，电流表测通过电路的电流，电压表测灯泡L1两端的电压，如图。

2．（2022•广元）在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“﹣”极。

【解答】解：由图知，磁感线从左向右，所以永磁体的右端为N极，电磁铁的左端为S 极，右端是N极；根据安培定则，用右手握住螺线管，大拇指指向螺线管的N极，则四指所指的方向为电流的方向，则电流从电磁铁的左端流入，从右端流出，所以电源的左端为正极，右端为负极。

如图所示：3．（2022•毕节市）根据图中小磁针N极的指向标出通电螺线管外部的磁感线方向，并在括号内标出电源的“+”或“﹣”极。

【解答】解：小磁针N极靠近螺线管的左端，由磁极间的相互作用规律可知，所以螺线管的左端为S极，右端为N极，根据安培定则，螺线管中的电流应由左侧流进，右侧流出，所以电源左端为正极，右端为负极；螺线管外部磁感线由N极到S极，如图所示：。

4．（2022•哈尔滨）如图，在括号内标出小磁针的N、S极和电源的正、负极。

【解答】解：螺线管的左端为S极，则右端为N极，根据磁极间的相互作用规律可知，小磁针的左端为S极，右端为N极；利用螺线管的右端为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的左端流入右端流出，因此电源的左端为正极，右端为负极，如图所示：。

5．（2022•广安）在如图所示电路的“〇”内填上适当的电表符号。

要求：当开关S闭合时，电路连接正确。

【解答】解：题目要求，开关S闭合时，电路连接正确。

若右边圆圈内填入电流表，则左下方圆圈内只能填电压表，防止电源被短路，但此时导线将R2和电流表短路，所以右边圆圈内填入电压表，左下方圆圈内只能填电流表；R1和R2并联接入电路，如图所示：。

6．（2022•黔西南州）给电磁铁通电后小磁针静止时的指向如图所示，在图中标出通过螺线管的电流方向，标明电磁铁的N、S极。

初三物理电学综合题(较难)含答案

初三物理电学综合题(较难)含答案一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。

（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。

电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。

(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．Q ＝W ＝UIt ＝220V×30A×10×60s ＝3.96×106J ，（2019·河南中考模拟）有一种电加热恒温箱，工作原理如图甲所示。

初中电学综合练习题及答案

一、填空题1、一段导体两端的电压是24V时，通过的电流是0.5A，则导体的电阻是????Ω，这段导体消耗的电功率是??? W，通过10S产生的热量是?????J。

2、电能是通过输电线输送给用电器的。

某直流电路中，输电线的总电阻为0.4Ω，提供给用电器的电功率为40 kW，电压为800 V，电路中的总电流为???????? A。

如果用临界温度以下的超导电缆(电阻为零)替代原来的输电线，可实现无损耗输电。

在保持供给用电器的功率和电压不变的条件下，节约的电功率是????????? kW.3、现代社会离不开电.请写出以下家庭用电中的器材或设备的名称.辨别零线和火线用??????? ；记录电路消耗的电能用????? ；为了防止电路中电流过大引起导线过热，电路中要安装 ????????.4、小红家新购买了一台标有“220V ?1000W”字样的电热器，他想借助家中的电能表测一测该电热器的实际功率，他关闭了其它用电器，让电热器单独工作了2min，电能表转盘转过了80圈，电能表的铭牌如图5所示，电热器在2min内消耗的电能是 ?????J，实际功率是 ????????W。

5、两定值电阻R A和R B中的电流与其两端电压的关系如图4所示，则R A??? R B(选填“<”、“>”和“=”)，若将两电阻串联在电压为3V的电源两端，电路的总功率为? ??W，通电一段时间后，R A和R B产生的热量之比是????? 。

6、有一种亮度可以调节的小台灯，其电路图如图12甲所示。

电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图12乙所示，灯泡L的额定电压为12V。

则灯泡L的额定功率为???????? W；调节滑动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R连入电路的阻值为? ??????Ω。

7、某电饭锅及内部电路如图，R1是加热电阻，R2是限流电阻。

开关S1需手动闭合，但当锅内温度达到103℃时，会自动断开；S2是一个自动温控开关。

初中物理电学综合试卷附答案解析

物理电学试题一、选择题1．下列物理量的单位不是“焦耳”的是( )A．热量 B．功C．功率 D．能量2. 两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是（）A. 不亮的灯泡灯丝断了或接触不良B. 两灯相比，不亮的灯泡其电阻太小C. 两灯相比，不亮的灯泡其电阻太大D. 两灯相比，通过不亮灯泡的电流较小3. 甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量则应：（）A. 甲通电时间是乙的4倍B. 乙通电时间是甲的4倍C. 甲、乙通电时间一样长D. 不知道额定电压无法比较4. 分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（）A、6VB、12VC、18VD、24V65. 有两个灯泡，L1标有“6V，3W”的字样，L2没有标记测得L2电阻为，把它们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是（）A. 12V，3WB. 12V，1.5WC. 9V，3WD. 9V，1.5W6.如图所示，置于通电螺线管内能自由转动的小磁针是静止的，则线圈两端的磁极和电源的正负极分别是 ( ) 。

A．线圈右端为N极，电源右端为正极B．线圈右端为N极，电源右端为负极C．线圈右端为S极，电源右端为正极D．线圈右端为S极，电源右端为负极7. 有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是（）A. 把电炉的电阻丝截去一半B. 把电炉的电阻丝截成相等的两段，再并联起来C. 用另一根和它相同的电阻丝串联D. 用另一根和它相同的电阻丝并联8. 如图3所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最小的是9．如图5所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，不能间接求出灯泡电功率的电路图是( )10. 将标有“220V 200W”和“220V 40W”的两灯泡串联后，接入380伏的电路中，将会烧坏的是( )A.“40W”的灯泡B.“200W”的灯泡C.“40W”和“200W”的灯泡D.无法确定二. 填空题：（总分30分，每空1分）11. 家庭电路中电流过大的原因是__ ___或____ ______。

初三物理电学综合题(较难)含答案解析

初三物理电学综合题(较难)含答案解析一、电磁学综合题1．（3）电能3200imp/kW•h ，表示电能表指示灯闪烁3200次，消耗的电能为1kW•h ，当1min 内闪了64次时，则微波炉消耗的电能是：6164 3.610J 3200E =⨯⨯⨯ =72000J ，微波炉消耗的电能的功率是：720000sJ 6E P t == =1200W.（2019·曲靖一中卓立学校中考模拟）图为某三档位(慢加热、快加热、保温)电热水器的简化电路图，R 1、R 2均为加热电阻(温度对电阻的影响忽略不计 )；铭牌上的部分参数如下表所示，其中快加热功率模糊不清，该热水器能将水加热到的最高温度为75℃，求：(1)若电热器中已装满初温为25℃的水40kg ，将这些水加热到最高温度，水吸收的热量_______(c 水=4.2×103J/kg ·℃)；(2)当开关S 1闭合，S 2接b 时，电热水器处于________状态，求R 1的阻值_________； (3)若加热电阻产生的热量有84%被水吸收，用该电热水器把原有的水加热到最高温度，用快加热比用慢加热节约多少时间____？【答案】8.4×106J 慢加热 40Ω 4132s 【解析】【详解】（1）用该电热水器把水加热到最高温度，水需要吸收的热量：Q 吸=c 水m (t -t 0)= 4.2×103J/kg·℃)×40kg×(75℃-25℃)=8.4×106J ；（2）开关S 1闭合，S 2接b ，电热水器处于慢加热工作状态，R 1的阻值：221220V =40Ω1210ΩU R P ==慢（）；（3）电热水器消耗的电能：678.410==1084%J J Q W η⨯=吸，开关S 1断开，S 2接b ，R 1、R 2串联，电路中的阻值R 串= R 1+R 2，此时电路中的总电阻最大，总功率最小，电热水器处于保温工作状态，此时电路中的阻值：22(220V)==80Ω605WU R P =串保，则R 2 = R 串-R 1=80Ω-40Ω=40Ω ，开关S 1闭合，S 2接a ，R 1、R 2并联，电路中的阻值：121240Ω40Ω==20Ω40Ω+40ΩR R R R R ⨯=+并，此时电路中的总电阻最小，总功率最大，电热水器处于快加热工作状态，则快加热功率：22(220V)==2420W 20ΩU P R =快并，用该电热水器用快加热把原有的水加热到最高温度所用时间：7110=4132s 2420WJ W t P =≈快，用该电热水器用慢加热把原有的水加热到最高温度所用时间：7'10==8264s 1J 210WW t P =慢，2．（4）电热管与导线串联，通过它们的电流I 和通电时间t 相等，因为导线的电阻远小于电热管的电阻，由焦耳定律Q =I 2Rt 可知导线上产生的热量少；由题可知，加热与打浆的时间之比为3：1，设打浆时间为t 打浆=t ，则加热时间为t 加热=3t ，总的工作时间为t 总=4t ，豆浆机正常打好一次豆浆的消耗的总电能为0.17kW•h ，0.17kW•h=P 加热t 加热+P 打浆t 打浆=1.1kW×3t+0.1kW×t ，解得：t ＝0.05h ，则打好一次豆浆需要的时间：t 总=4t =4×0.05h=0.2h 。

中考电学综合计算题专题 (带答案)

中考电学综合计算题专题（一）1．如图3所示的电路中，标有“3 V 6 W”的灯泡L与电阻R并联接入电路。

闭合开关S后，灯泡恰好正常发光，再闭合开关S1，电流表的示数为3 A。

假设灯丝的电阻不变，电源电压不变，求：图3(1)灯泡正常工作时的电流；(2)电阻R的阻值；(3)通电1 min，电流通过电阻R产生的热量。

2．如图4所示，电源电压为6 V，闭合开关S，电压表V1的示数为4 V，定值电阻R1＝10 Ω。

求：图4(1)电压表V2的示数；(2)电路中的电流；(3)R2的阻值。

3．如图5所示，电源电压不变，小灯泡标有“6 V 3 W”字样，滑动变阻器的最大阻值为24 Ω。

则：图5(1)小灯泡正常工作时的电阻是多大？(2)小灯泡正常工作10 min将消耗多少电能？(3)当滑片P在中点时，小灯泡恰好正常发光，则电源电压为多大？4．在如图6所示的电路中，电源电压保持不变，灯泡L2标有“24 V12 W”。

开关S1闭合、S2断开时，电流表的示数为1 A，电压表的示数为12 V，灯泡L1正常发光，不考虑温度对灯泡灯丝电阻的影响。

求：图6(1)灯泡L1的电阻；(2)在10 s内，灯泡L1正常发光时消耗的电能；(3)灯泡L2的电阻；(4)当开关S1、S2都闭合时，电流表的示数和灯泡L2的实际功率。

5．(2017广东模拟)如图7所示，是某课外活动小组设计的小台灯的电路图。

S 为单刀双掷开关，电源电压为12 V ，且保持不变，小灯泡的额定功率是6 W ，灯丝的电阻不变，电阻R 的阻值为6 Ω。

当开关S 接“2”时，小灯泡恰好正常发光。

则：图7(1)小灯泡正常发光5 min ，电流通过小灯泡做的功是多少？ (2)小灯泡的额定电流是多少？灯丝的电阻是多少？ (3)开关S 接“1”时，电阻R 的功率是多少？参考答案1．解：(1)闭合开关S 后，电路为L 的简单电路，因为额定电压下灯泡正常发光，所以，电源电压U ＝U L ＝3 V由P ＝UI 可得，灯泡正常工作时的电流：I L ＝P L U L ＝6 W 3 V＝2 A (2)闭合开关S 、S 1时，灯泡L 与电阻R 并联，电流表测干路电流，因为并联电路中干路电流等于各支路电流之和，所以，通过R 的电流：I R ＝I －I L ＝3 A －2 A ＝1 A因为并联电路中各支路两端的电压相等，所以，由I ＝U R 可得，电阻R 的阻值：R ＝UI R＝3 V1A＝3 Ω (3)通电1 min 内电流通过电阻R 产生的热量： Q R ＝W R ＝UI R t ＝3 V ×1 A ×60 s ＝180 J2．解：(1)电源电压U ＝6 V ，闭合开关S ，电阻R 1、R 2串联，电压表V 1测R 1两端的电压，电压表V 1的示数U 1＝4 V ，根据串联电路的电压规律知，R 2两端的电压，即电压表V 2的示数：U 2＝U －U 1＝6 V －4 V ＝2 V(2)根据欧姆定律I ＝UR知，通过R 1的电流：I 1＝U 1R 1＝4 V 10 Ω＝0.4 A 由串联电路的电流特点知，电路中的电流大小为0.4 A (3)由串联电路的电流特点得，通过R 2的电流I 2＝I 1＝0.4 A 由欧姆定律I ＝U R 得，R 2＝U 2I 2＝2 V0.4 A＝5 Ω3．解：(1)小灯泡正常工作时的电压U L ＝U 额＝6 V ，其功率P L ＝P 额＝3 W ，由P ＝U 2R 可得小灯泡正常工作时的电阻：R L ＝U 2LP L ＝(6 V )23 W＝12 Ω(2)由P ＝Wt 可得小灯泡正常工作10 min 消耗的电能：W ＝P L t ＝3 W ×10×60 s ＝1 800 J(3)由题图可知，小灯泡与滑动变阻器串联，当滑片P 在中点时，小灯泡恰好正常发光，由P ＝UI 可得，此时电路中的电流：I ＝I L ＝P L U L ＝3 W 6 V＝0.5 A 由欧姆定律I ＝UR 可得滑动变阻器两端的电压：U 滑＝I ×12R ＝0.5 A ×12×24 Ω＝6 V电源电压：U ＝U L ＋U 滑＝6 V ＋6 V ＝12 V4．解：(1)当开关S 1闭合、S 2断开时，电路为L 1的简单电路，电流表测电路中的电流，电压表测电源两端的电压，则电源的电压U ＝12 V ，此时电路中的电流为I 1＝1 A ，由I ＝UR 可得，灯泡L 1的电阻：R 1＝U I 1＝12 V1 A＝12 Ω(2)在10 s 内灯泡L 1正常发光时消耗的电能： W 1＝UI 1t ＝12 V ×1 A ×10 s ＝120 J (3)由P ＝UI ＝U 2R 可得，灯泡L 2的电阻：R 2＝U 22P 2＝(24 V )212 W＝48 Ω(4)当开关S 1、S 2都闭合时，两灯泡并联，电流表测干路电流，电路中的总电阻： R ＝R 1R 2R 1＋R 2＝12 Ω×48 Ω12 Ω＋48 Ω＝9.6 Ω电流表的示数：I ＝U R ＝12 V9.6 Ω＝1.25 A因为并联电路中各支路两端的电压相等，所以，灯泡L 2的实际功率：P 2实＝U 2R 2＝(12 V )248 Ω＝3 W5．解：(1)小灯泡正常发光5 min ，电流通过小灯泡做的功： W ＝P 额t ＝6 W ×5×60 s ＝1 800 J(2)开关S 接“2”时，小灯泡正常发光，小灯泡的额定电压： U 额＝U ＝12 V小灯泡的额定电流：I 额＝P 额U 额＝6 W12 V ＝0.5 A灯丝的电阻：R 灯＝U 额I 额＝12 V0.5 A＝24 Ω(3)开关S 接“1”时，电路总电阻：R 总＝R 灯＋R ＝24 Ω＋6 Ω＝30 Ω 电路中的电流 I ＝U R 总＝12 V30 Ω＝0.4 A电阻R 的功率P R ＝I 2R ＝(0.4 A)2×6 Ω＝0.96 W电学综合计算题（二）1．如图2－甲所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压保持不变。
