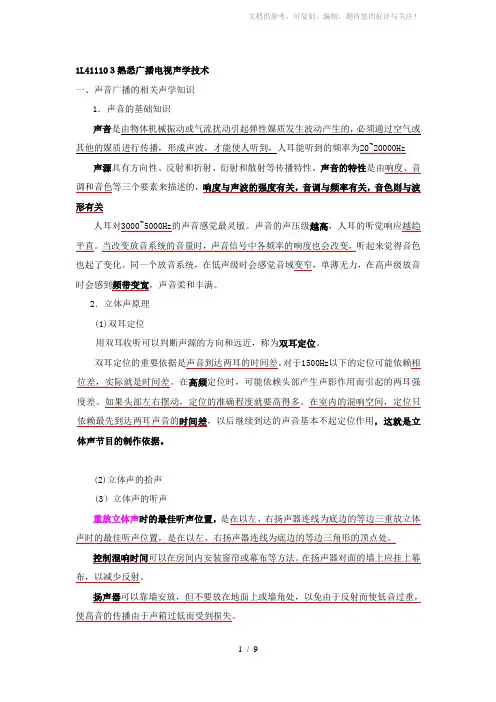

1L41110３熟悉广播电视声学技术一、声音广播的相关声学知识1．声音的基础知识声音是由物体机械振动或气流扰动引起弹性媒质发生波动产生的，必须通过空气或其他的媒质进行传播，形成声波，才能使人听到，人耳能听到的频率为20~20000Hz 声源具有方向性、反射和折射、衍射和散射等传播特性。
声音的特性是由响度、音调和音色等三个要素来描述的，响度与声波的强度有关，音调与频率有关，音色则与波形有关人耳对3000~5000Hz的声音感觉最灵敏。
声音的声压级越高，人耳的听觉响应越趋平直。
当改变放音系统的音量时，声音信号中各频率的响度也会改变，听起来觉得音色也起了变化。
同一个放音系统，在低声级时会感觉音域变窄，单薄无力，在高声级放音时会感到频带变宽，声音柔和丰满。
2．立体声原理(1)双耳定位用双耳收听可以判断声源的方向和远近，称为双耳定位。
双耳定位的重要依据是声音到达两耳的时间差。
对于1500Hz以下的定位可能依赖相位差，实际就是时间差。
在高频定位时，可能依赖头部产生声影作用而引起的两耳强度差。
如果头部左右摆动，定位的准确程度就要高得多。
在室内的混响空间，定位只依赖最先到达两耳声音的时间差，以后继续到达的声音基本不起定位作用，这就是立体声节目的制作依据。
(2)立体声的拾声(3）立体声的听声重放立体声时的最佳听声位置，是在以左、右扬声器连线为底边的等边三重放立体声时的最佳听声位置，是在以左、右扬声器连线为底边的等边三角形的顶点处。
控制混响时间可以在房间内安装窗帘或幕布等方法。
在扬声器对面的墙上应挂上幕布，以减少反射。
扬声器可以靠墙安放，但不要放在地面上或墙角处，以免由于反射而使低音过重，使高音的传播由于声箱过低而受到损失。
通常，高音扬声器的高度应该和听声者的耳朵在同一水平面上，否则，高音会受到衰减。
人耳对垂直面内声源的方位判断能力很差，所以在立体声放音时监听音箱应当置于人耳高度（约1. 2m）附近，而不应当过分提高。
通信与广电工程技术课件(有线部分)00024
2019/4/17
10
一级建造师专业科目培训
通信与广电工程管理与实务 1L410000 通信与广电工程技术
1L411030 掌握光通信系统设备的构成及功能 1L411031 光通信系统基本原理 （2）光传输介质 光纤通信的工作窗口 单位长度光纤的吸收损耗与 波长成非线性关系变化 瑞利散射和材料不均匀引起 的散射成线性变化
数字编码方式 发送端 光纤通信系统 调制解调方式 强度调制方式 直接检波方式 接收端
2019/4/17
5
一级建造师专业科目培训
通信与广电工程管理与实务 1L410000 通信与广电工程技术
1L411030 掌握光通信系统设备的构成及功能 1L411031 光通信系统基本原理
(1)光纤通信系统组成
光纤通信系统 光发 射端 机 光接 收端 机 光接 收端 机 光发 射端 机
光脉冲信号 衰减、色散、畸变
光 / 电 转 换
放大 整形 再定时 电/光变换
光脉冲信号
光纤
再生中继器
2019/4/17
22
一级建造师专业科目培训
通信与广电工程管理与实务 1L410000 通信与广电工程技术
1L411030 掌握光通信系统设备的构成及功能 1L411032 SDH设备的构成及功能 （1）SDH的基本网络单元 再生中继器（REG）安装位置： 装于无上下业 务的机房中
850nm
采用石英多模光纤
三个 工作窗口
1310nm
采用石英单模最低 色散光纤
1550nm
采用石英单模最低损耗与 适当色散光纤
2019/4/17
12
一级建造师专业科目培训
通信与广电工程管理与实务 1L410000 通信与广电工程技术
通信与广电精讲1-2
PPT文档演模板
通信与广电精讲1-2
•1L412010 机房设备及天馈线安装要求
•2 . 电力电缆避雷 •（1）当电力变压器设在站内时，其高压电力线应采用地埋电力 电缆进入通信局（站），电力电缆应选用具有金属铠装层的电力 电缆或其他护套电缆穿钢管埋地引入通信局（站）。 •（2）电力电缆金属护套两端应就近接地。 •（3）地埋电力电缆与地埋通信电缆平行或交叉跨越的隔距应符 合设计要求；严禁采用架空交、直流电力线引出通信局（站）。 •（4）通信局（站）内的工频低压配电线，宜采用金属暗管穿线 的布设方式，其竖直部分应尽可能靠近墙，金属暗管两端及中间 应就近接地。
PPT文档演模板
通信与广电精讲1-2
•1L412010 机房设备及天馈线安装要求
•3 . 在架空避雷线的支柱上严禁悬挂电话线、广播线、 电视接收天线及低压架空线等。 •4 . 通信局（站）建筑物上的航空障碍信号灯、彩灯及 其他用电设备的电源线，应采用具有金属护套的电力电 缆，或将电源线穿入金属管内布放，其电缆金属护套或 金属管道应每隔10m就近接地一次。电源芯线在机房入 口处应就近对地加装保安器。
• 铁件安装或加固的位置应符合平面设计图,列间撑 铁应在一条直线上；立柱应垂直，垂直偏差应不大于 立柱全长的1‰； • 铁架上梁、连固铁平直无明显弯曲，电缆支架应 端正，距离均匀；吊挂安装牢固、垂直，一列有多个 吊挂时，吊挂应在一条直线。
PPT文档演模板
通信与广电精讲1-2
•1L412010 机房设备及天馈线安装要求
PPT文档演模板
通信与广电精讲1-2
•1L412010 机房设备及天馈线安装要求
•二、通信设备的防雷措施 •（一）天馈线避雷 •1 . 通信局（站）的天线必须安装避雷针，避雷针必须高于 天线最高点的金属部分1m以上，避雷针与避雷引下线良好 焊接，引下线直接与地网线连接。 •2 . 天线应该安装在45°避雷区域内，如图1L412012所示； 天线馈线金属护套应在顶端及进入机房入口处的外侧作保护 接地；出入站的电缆金属护套，在入站处作保护接地，电缆 内芯线在进站处应加装保安器。
有线电视工程技术概述(PPT 338张)
2.1.6定向偶合器 将由主路输入向主路输出端口传输的信号功率分 出一部分从分支端口输出。 2.1.7光发射机 直接调制1310nmDFB光发射机是当前光纤网的主用 机型。 直接调制DFB光发射机：采用DFB激光器作为光源， 射频AM信号直接对激光器进行光强度调制。设置 了预失真电路对调制器非线性进行补偿：采用光 功率恒定和温度恒定控制电路。 对于1550nm直接调制光发射机chirping效应和光 纤的色散共同作用下C/CSO明显劣化，限制了 1550nm直接调制光发射机在CATV网络中的应用。
（1）放大器的输出端噪声电平=NF+2.4+G（dBμ V）， 第N台放大器的输出端噪声电平=NF+2.4+G+10lgN （dBμ V）。 信号的载噪比（C/N）较单台放大器下降10lgN。 （2）非线性： 复合三次差拍（CTB）：三阶互调产物集聚在图象载 波附近，形成密集的“簇”干扰。是衡量系统非线 性失真大小的主要标志。 复合二次差拍（CSO）：二阶互调产物落在信号通带 中的一些单频干扰。
2.1.5滤波器 改变通道的频率响应，抑制无用信号，保障有用信 号 的传输质量。 分为：高通、低通、带通、带阻滤波器，或按照结 构分为：集中参数（LC）滤波器、分布参数（腔 体滤波器和螺旋滤波器）、声表面滤波器。 技术参数：带宽、插入损耗、阻带内的衰减、输入 阻抗、输出阻抗、驻波比（反射损耗）。 技术参数要求符合：国家标准GB/T11318.11-1996 《电视和声音的电缆分配系统设备与部件》。
技术参数要求符合：国家标准GB/T11318.7-1996 《电视和声音的电缆分配系统设备与部件》。 2.2.4线路供电器 向远距离的放大器供电，将220V、50Hz交流电转 变为60V低压交流电的装置。 分为：普通变压器的不稳压方式、恒压变压器的 交流稳压方式。 技术参数要求符合：国家标准GB/T11318.9-1996 《电视和声音的电缆分配系统设备与部件》。 2.2.5电源插入器 将线路供电器输出的低压交流电注入到传输信号 的电缆中，为放大器远距离供电的装置。 技术参数要求符合：国家标准GB/T11318.3-1996 《电视和声音的电缆分配系统设备与部件》。
通信与广电工程管理与实务ppt课件
19
1L411010 通信网
（2）数字同步网 1）实现数字交换局之间、数字交换局和数 字传输设备之间的同步。 2）由各节点时钟和传递频率基准信号的同 步链路构成的。 3）数字同步网的同步包括：交换局间的时 钟同步和局内各种时钟之间的同步。
20
1L411010 通信网
2．同步网的等级结构 我国数字同步网的等级分为4级：
13
1L411010 通信网
2．宽带综合业务数字网（B-ISDN） 可以支持各种不同类型、不同速率的业务，包括
速率不大于64kbit/s的窄带业务（如语音、传真）， 宽带分配型业务（广播电视、高清晰度电视），宽带 交互型通信业务（可视电话、会议电视），宽带突发 型业务（高速数据）等
B-ISDN的主要特征是以同步转移模式（STM） 和异步转移模式（ATM）兼容方式。
9
1L411010 通信网
（二）数据通信网 组成：数据终端、传输网络、数据交换和数据
处理设备设备等。 类型：X.25分组交换网、数字数据网
（DDN）、帧中继网、计算机互联网。 X.25分组交换网：协议复杂、延迟大，不能实
时通信。（提供数据通信业务、网络管理数据） 数字数据网：主要设备：数字交叉连接设备
（电路调度、电路监控、网络保护）、数据复用设 备、接入设备和光纤传输设备。
1L411010 通信网
帧中继网：传输速率提高、延迟减少；组成： 帧中继交换机、帧中继接入设备、传输链路、网络 管理系统。
计算机互联网：采用IP协议把信息分解成IP数 据报传送。组成：路由器（核心设备）、服务器、 网络接入设备、传输链路。
16
1L411010 通信网
（一）信令网 1）组成： 信令点（SP），信令转接点 （STP）和信令链路组成。 2）分类：不含STP信令转接点的无级网 （直连）和含有STP信令转接点的分级网 （非直连）。
1L411010 通信网
（2）数字同步网 1）实现数字交换局之间、数字交换局和数 字传输设备之间的同步。 2）由各节点时钟和传递频率基准信号的同 步链路构成的。 3）数字同步网的同步包括：交换局间的时 钟同步和局内各种时钟之间的同步。
20
1L411010 通信网
2．同步网的等级结构 我国数字同步网的等级分为4级：
13
1L411010 通信网
2．宽带综合业务数字网（B-ISDN） 可以支持各种不同类型、不同速率的业务，包括
速率不大于64kbit/s的窄带业务（如语音、传真）， 宽带分配型业务（广播电视、高清晰度电视），宽带 交互型通信业务（可视电话、会议电视），宽带突发 型业务（高速数据）等
B-ISDN的主要特征是以同步转移模式（STM） 和异步转移模式（ATM）兼容方式。
9
1L411010 通信网
（二）数据通信网 组成：数据终端、传输网络、数据交换和数据
处理设备设备等。 类型：X.25分组交换网、数字数据网
（DDN）、帧中继网、计算机互联网。 X.25分组交换网：协议复杂、延迟大，不能实
时通信。（提供数据通信业务、网络管理数据） 数字数据网：主要设备：数字交叉连接设备
（电路调度、电路监控、网络保护）、数据复用设 备、接入设备和光纤传输设备。
1L411010 通信网
帧中继网：传输速率提高、延迟减少；组成： 帧中继交换机、帧中继接入设备、传输链路、网络 管理系统。
计算机互联网：采用IP协议把信息分解成IP数 据报传送。组成：路由器（核心设备）、服务器、 网络接入设备、传输链路。
16
1L411010 通信网
（一）信令网 1）组成： 信令点（SP），信令转接点 （STP）和信令链路组成。 2）分类：不含STP信令转接点的无级网 （直连）和含有STP信令转接点的分级网 （非直连）。
2012一级建造师《通信和广电》讲义精髓(4)
2012一级建造师《通信和广电》讲义精髓（4）
二、通信网的类型及拓扑结构
（一）通信网的类型
1．按业务类型分，可分为电话通信网（如PSTN、移动通信网等）、数据通信网（如X.25， Internet、帧中继网等）、广播电视网等。
2．按空间距离和覆盖范围分，可分为广域网、城域
网和局域网。
3．按信号传输方式分，可分为模拟通信网和数字通
信网。
4．按运营方式分，可分为公用通信网和专用通信网。
（二）通信网的拓扑结构
在通信网中，所谓拓扑结构是指构成通信网的节点之间的互连方式。
基本的拓扑结构有：网状网、星形网、环形网、总线型网、复合型网等。
1．网状网：
.结构：所形成的网络链路较多，形成的拓扑结构象
网状。
.具有代表性的网形网就是完全互连网（网内任意两节点间均由直达线路连接）。
.具有N 个节点的完全互连网需要有1/2oNo（N 一1）条传输链路。
.优点：线路冗余度大，网络可靠性高，任意两点间可直接通信；
.缺点：线路利用率低（N 值较大时传输链路数将很大），网络成本高，另外网络的扩容也不方便，每增加一个节点，就需增加N条线路。
.适用场合：通常用于节点数目少，又有很高可靠性要求的场合。
一级建造师通信与广电精讲讲义
.优点：是结构简单，容易实现，双向自愈环结构可以对网络进行自动保护； .缺点：是节点数较多时转接时延无法控制，并且环形结构不好扩容。 .适用场合：目前主要用于计算机局域网、光纤接入网、城域网、光传输网等网络中。 三、通信网的基本结构 任何通信网络都具有信息传送、信息处理、信令机制、网络管理功能。因此，从功能的角度 看，一个完整的现代通信网可分为相互依存的三部分：业务网、传送网、支撑网。 （一）业务网 1)功能：业务网负责向用户提供各种通信业务，如基本话音、数据、多媒体、租用线、 VPN(Virtual Private Network, 虚拟专用网络)等。 2)构成一个业务网的主要技术要素包括网络拓扑结构、 交换节点设备、 编号计划、 信令技术、 路由选择、业务类型、计费方式、服务性能保证机制等。 3) 交换节点设备 .其中交换节点设备是构成业务网的核心要素。采用不同交换技术的交换节点设备通过传送 网互连在一起就形成了不同类型的业务网。 .业务网交换节点的基本交换单位本质上是面向终端业务的，粒度很小，例如一个时隙、一 个虚连接。 .业务网交换节点的连接在信令系统的控制下建立和释放。 （二）支撑网 支撑网负责提供业务网正常运行所必需的信令、同步、网络管理、业务管理、运营管理等功 能，以提供用户满意的服务质量。支撑网包含同步网、信令网、管理网三部分。 （三）传送网 1)传送网又称基础网。传送网为各类业务网提供业务信息传送手段，负责将节点连接起来， 并提供任意两点之间信息的透明传输。传送网是由传输线路、传输设备组成的网络，所以又 称之为基础网。 2)功能：具有电路调度网络性能监视、故障自动切换等相应的管理功能。考试大◇一级建造 师 3)构成传送网的主要技术要素有：传输介质、复用体制、传送网节点技术等。 传送网节点： a)其中传送网节点主要有分插复用设备（ADM）和交叉连接设备（DXC）两种类型，它们 是构成传送网的核心要素。 b)传送网节点也具有交换功能。 c)传送网节点的基本交换单位度很大 d)传送网节点之间的连接则主要是通过管理层面来指配建立或释放的， 每一个连接需要长期 维持和相对固定。 1L411012 掌握通信传送网的内容 掌握 ? 传输介质 ? 多路复用技术 ? SDH 传送网 ? 光传送网 一、传输介质 传输介质是指信号传输的物理通道。 信息能否成功传输则依赖于两个因素：传输信号本身的质量和传输介质的特性。 传输介质分为有线介质和无线介质两大类， 有线介质目前常用的有双绞线、 同轴电缆和光纤；
