望:我们拿到一个充电器首先要看一看这个充电器的外观， 由此来判断使用环境会对充电器造成什么影响， 如：充电器外壳有发热变形现象，PCBA比较脏，连锡，错件，反向。
听：拿起充电器来，在耳边上下 摇晃几下，初步的听一下， 充电器内部是否有不应该 有的异响，主要是用来判 断，器件是否有掉落，松动 和破摔，另外我们还由此来 断定里面会不会有导电物体 的存（器件掉落）。
4.代换法
代换就是把一些器件，进行替换，替换的器件可能是用新 的，或是从一个能正常工作的充电器上面拆下来的，为什么 要进行代换呢？这个方法一般我们维修进入了相对来说的瓶 颈，我们就会产生这么的思路，比如：我老是怀疑3842坏 了，那就换一个试试看吧！代换比较适合于特定的器件如： 电容，集成块等一些可能软性损坏的器件，对于其他的硬性 器件，我们不用也没有必要去考虑去代换它，比如：保险丝， MOS管等，因为这些器件我们用电阻法测量出来坏了，就 是坏了。
(3) 由于2576 和358 均为40V 高压双极工艺制造，更加“皮实” (4) 这种方案常用在0.8A ~ 1.5A 左右的车充中；缺点：(1) 系统相对复杂， 成本较高 (5) 恒流CC 和过压保护OVP 是通过358 的输出去控制2576 的EN 来实现的， 因此充电电流有比较大的纹波，CC 和OVP 的响应速度也不够快（是通过切换 2576 是否工作来实现的）
充电器维修后的原理
充电器维修后的原理
充电器维修后的工作原理主要包括以下几点:
1. 电源部分:已经更换好电源插头、电源线等,能正常获得交流电输入。
2. 整流滤波电路:硅二极管、电解电容器等组件更换后,能够顺利完成交流转直流。
3. 电压稳压电路:替换全新的稳压管,输出稳定的直流电压。
4. 电流限流电路:采用低阻值限流电阻,避免过大电流对电池造成损害。
5. 充电控制电路:更换充电控制IC,实现对电池充电电压和电流的精确控制。
6. 散热系统:更换散热风扇,强化充电器内部热量的散发。
7. 充电插座:针座和弹簧进行更换,确保与电池接触良好。
8. 外壳和线材:外壳已经修补,电源线和数据线重新焊接,连接可靠。
9. 测试电路各项指标正常,能对电池安全、有效充电。
10. 充电器已进行老化测试,确保其充电功能和稳定性完好。
通过专业维修,充电器已经恢复到正常工作状态,可以继续使用。
USB接口手机充电器故障维修及改进方法12V-5V,12v-28V
USB接口手机充电器故障维修及改进方法12V-5V，12v-28VUSB接口手机充电器故障维修及改进方法USB手机充电器的原理是从电脑的USB口取得＋5V的电压，再供给充电电压为＋5V的手机。
但它存在兼容性问题：不能对许多手机（以诺基亚系列居多，也包括其他品牌的某些型号）充电或充不满电。
一。
故障现象：几乎无法对所有的NOKIA手机充电插入充电器数秒（或者是充了一段时间后），手机液晶屏显示“未能充电”（图1），宣告充电失败。
诺基亚手机具有统一的标准充电接口：插头规格相同、充电电压为5.2V（ACP-8C型）或5.7V（ACP-12C型）。
USB充电器不能对其充电的原因在于输出电压偏低。
USB接口为＋5V输出（比标准充电电压略低），加之传输过程中的衰减，最终手机得到的充电电压要小于5V（实测仅为4.95V）。
电压值达不到充电要求，自然诺基亚手机要对USB充电器说NO！二。
解决之道：提升充电器输出电压值要实现充电的目的，必须将低于5V的输出电压提升至5V以上，就要用到DC-DC变换电路。
利用易购且价格低廉（仅10元）的车载手机充电器，可以实现业余条件下提升USB电压的目的。
图2就是我们将要改造的车载手机充电器（连接汽车＋12V电源一端），它的另一端通过不同的转换插头可以接不同的手机。
车载充电器里面有一块DC-DC转换电路板（图3），用于将+12V电压降为+5V（实测为5.7V）。
该车载充电器使用了8脚封装的DC-DC变换专用IC B34063，它由华越微电子公司生产，与最常见的MC34063封装形式、引脚定义相同并可以互换。
根据外围电路的不同，34063既可以接成降压方式（如汽车充电器），也可以接成升压方式。
[1][2][3]下一页笔者根据实物画出的汽车充电器DC-DC降压电路如图4（图中元件标号与电路板相同）。
现在我们所需要的是升压，好在34063的外围元件不多，只需对图4略作改动，我们就可以不“降”反“升”。
常见手机充电器检修
常见MP3，手机USB充电器原理与检修这类充电器基本上都是采用贴片原件开关电源电路制作，电路结构大同小异。
电路见下图。
(1)开关振荡电路市电经D1~D4整流后，在A点获得脉动直流电压，该电压一路经小型开关变压器T301的①-② 绕组加至开关管Q1的c极，另一路经限流电阻R3加至Q1的b极，为Q1提供启动电流。
Q1开始导通，其集极电流在T301的①-② 绕组中产生①正② 负的电动势，经T301耦合，在T301的③-④绕组中感应出③正④负的电动势，此电动势经R4、C1叠加到Q1的b极，使Q1迅速饱和导通。
由于流过电感的电流不能突变，故在T301的①-②绕组中产生①负② 正的电动势。
经T301耦合，在T301的③-④绕组中感应出③负④正的电动势，通过R4、C1，使Q1迅速进入截止状态。
随着A点经R3对C1的不断充电，Q1又开始导通，进而进入下一轮的开关振荡状态。
截止期间，T301通过副边⑤-⑥绕组，经D6及其负载电路释放能量，获得MP3所需的充电电压。
(2)稳压电路稳压电路由Z1、Q2等元件组成。
当负载减轻或市电升高时，B点电压势必上升。
当该电压大于5.6V时，Z1击穿，Q2因b-e结正偏而迅速导通，使Q1提前截止，进而使开关电源输出电压趋于下降；反之，则控制过程相反，从而使T301副边输出电压基本稳定。
(3)保护电路R1、R6为限流电阻。
当负载过重时，Q1的集-射极电流势必增大，R6上的压降也随之增大。
当该电压大于0.7V 时，Q2饱和导通，相当于Q2的c-e极短接，Q1因b极失电而立刻截止，达到过流保护的目的。
为避免截止期间T301的①-② 绕组感应出的尖峰脉冲高压击穿Q1，在T301的①-②绕组并联了尖峰脉冲吸收电阻R2，以改善Q1的开关特性。
(4)充电电路当充电电路处于空载时。
R8上无电流流过，Q3的e-b结电压基本相等，Q3截止，LD2(绿灯)灭，电源指示灯LD1(红灯)亮；进行充电时，充电电流在R8上产生的压降(即V3e-b)使Q3正偏导通，LD2亮，表示正在充电。
手机万能充电器电路原理与维修
手机万能充电器电路原理与维修一、手机万能充电器电路原理1.AC-DC变换器：手机万能充电器的输入是交流电，而手机需要的是直流电来进行充电。
因此，充电器需要内置一个AC-DC变换器将交流电转换为直流电。
AC-DC变换器的核心是变压器，通过变压器的转换，将输入电流转换为适合手机充电的直流电压。
2.电源管理芯片：电源管理芯片是手机万能充电器的重要组成部分。
它通过控制电流和电压的大小，使得充电器可以提供适合不同手机充电的电源输出。
电源管理芯片还可以对充电状态进行监控，并保证充电器的稳定性和安全性。
B输出接口：手机万能充电器通常使用USB输出接口，以便与各种手机进行连接。
USB接口可以提供稳定的电力输出，并且具有较强的兼容性，适用于多种手机充电。
二、手机万能充电器的维修方法1.充电器不工作或接触不良：首先，检查充电器是否与电源插座连接良好。
如果电源插座正常，那么可以使用万用表测量充电器的输出电压，看看是否正常。
如果输出电压异常，可能是电源管理芯片损坏，需要更换电源管理芯片。
2.充电器输出电压波动：如果充电器输出电压存在波动，可能是AC-DC变换器的问题。
可以使用电子万用表测量变压器输出端的电压波动情况，如果存在异常，可能是变压器损坏，需要更换变压器。
3.充电器过热：充电器过热可能是因为电源管理芯片负荷过重或者充电器散热不良。
可以检查电源管理芯片的负荷情况，如果过载，可能需要更换功率较大的芯片。
另外，可以在充电器上加装散热片或风扇来增加散热效果。
4.充电器无法适应多品牌手机：有些手机品牌的充电器对电流和电压的要求可能有所不同。
如果手机万能充电器无法适应多品牌手机，可以更换电源管理芯片，选择支持多种输出电压和电流的芯片。

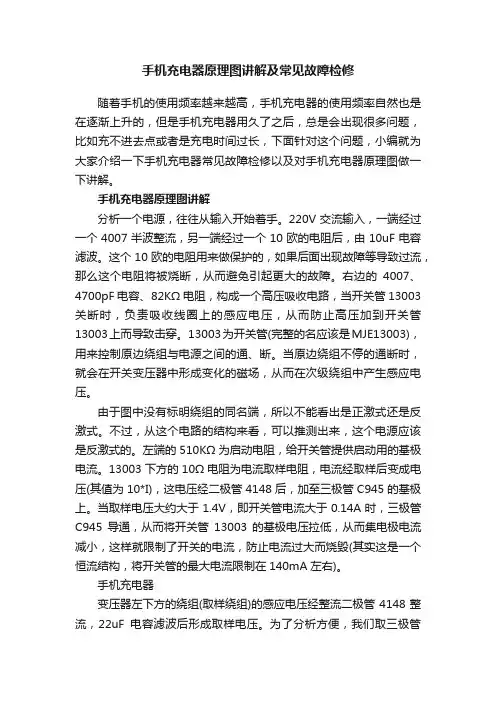

手机充电器原理图讲解及常见故障检修
手机充电器原理图讲解及常见故障检修随着手机的使用频率越来越高，手机充电器的使用频率自然也是在逐渐上升的，但是手机充电器用久了之后，总是会出现很多问题，比如充不进去点或者是充电时间过长，下面针对这个问题，小编就为大家介绍一下手机充电器常见故障检修以及对手机充电器原理图做一下讲解。
手机充电器原理图讲解分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
手机充电器变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
iphone 充电器 原理
iphone 充电器原理
iPhone充电器实际上是一个电子设备，它的工作原理主要涉及到三个部分：输入、控制电路和输出。
首先是输入部分，充电器一般都用交流电作为输入，通过插座连接电网。
交流电是一种不断变化的电流方向和大小的电流，需要将其转换为直流电才能用于充电器的工作。
因此，充电器内部通常会使用一个交流至直流的转换器，将输入的交流电转换为需要的直流电。
接下来是控制电路部分，它主要负责对输入电压和电流进行控制和调节。
控制电路通常由电路板和一系列电子元件组成，包括稳压电路、过流保护电路等。
稳压电路可以确保输出电压稳定在设定的数值范围内，避免因电压波动对充电设备造成损害。
过流保护电路可以监测输出电流是否超过设定值，当超过时会进行相应的处理，如切断输出电流等，以保护充电设备和充电器本身的安全。
最后是输出部分，充电器的输出通常是一个USB接口，用于
连接手机或其他设备进行充电。
输出接口上的电压和电流都会经过控制电路的调节，确保在安全范围内。
充电器会根据连接设备的需要，提供相应的电压和电流。
总之，iPhone充电器通过输入交流电，经过转换、调节和控制电路的作用，将输入的电能转换为输出的直流电能，供给iPhone等设备进行充电。
手机充电器维修方法
手机充电器维修方法手机充电器是我们日常生活中不可或缺的配件，但是在长时间使用过程中，充电器也会出现一些问题，比如接触不良、线路老化、接口松动等。
这时候我们就需要学会一些简单的维修方法，来解决这些问题，延长充电器的使用寿命。
首先，当我们发现手机充电器出现接触不良的情况时，可以先检查一下充电器的插头和手机充电口是否有灰尘或者杂物堵塞。
如果有，可以使用棉签蘸取少量酒精或者清洁剂，轻轻擦拭插头和充电口，去除杂物和灰尘，然后再试着插上充电器，看是否能够正常充电。
其次，当充电器线路老化或者出现断裂的情况时，我们可以尝试用绝缘胶布进行修补。
首先，需要将断裂的地方用橡皮布或者砂纸打磨干净，然后在断裂处缠绕绝缘胶布，确保完全覆盖住断裂部位，然后用电工胶布再进行包裹，最后用吹风机加热，使胶布更加牢固，等待冷却后即可使用。
另外，如果充电器接口松动，导致无法正常充电，我们可以尝试用细小的尖嘴钳或者细小的螺丝刀，轻轻将接口处的金属片往上翘起一点，使其与手机充电口插入时更加紧密，从而解决接口松动的问题。
此外，为了延长充电器的使用寿命，我们还需要注意一些日常使用小技巧。
比如，避免将充电器长时间插在插座上，避免过度充电；不要将充电器弯曲或者拉扯过度，以免损坏线路；避免在潮湿环境下使用充电器，以免发生短路等问题。
总的来说，手机充电器的维修并不复杂，只要我们掌握了一些简单的方法，就可以轻松解决一些常见的问题。
但是在进行维修的过程中，一定要注意安全，避免触电或者其他意外伤害。
如果遇到一些比较复杂的问题，建议及时联系专业人士进行维修，避免造成更大的损失。
希望以上方法能够帮助大家更好地维护手机充电器，延长其使用寿命。
手机充电器的原理及故障维修
该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。
PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。
由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。
当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。
开关管的截止时间取决于负载电流的大小。
开关管的导通/截止由电平开关从输出电压取样进行控制。
因此这种电源也称非周期性开关电源。
220V市电经VD1～VD4桥式整流后在V2的集电极上形成一个300V左右的直流电压。
由V2和开关变压器组成间歇振荡器。
开机后，300V直流电压经过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为V2的基极提供一个偏置电压。
由于正反馈作用，V2Ic迅速上升而饱和，在V2进入截止期间，开关变压器次级绕组产生的感应电压使VD7导通，向负载输出一个9V左右的直流电压。
开关变压器的反馈绕组产生的感应脉冲经VD5整流、C1滤波后产生一个与振荡脉冲个数呈正比的直流电压。
此电压若超过稳压管VD17的稳压值，VD17便导通，此负极性整流电压便加在V2的基极，使其迅速截止。
V2的截止时间与其输出电压呈反比。
VD17的导通/截止直接受电网电压和负载的影响。
电网电压越低或负载电流越大，VD17的导通时间越短，V2的导通时间越长，反之，电网电压越高或负载电流越小，VD5的整流电压越高，VD17的导通时间越长，V2的导通时间越短。
V1是过流保护管，R5是V2Ie的取样电阻。
手机充电器KY-718原理与维修
手机充电器KY-718，由实物画原理图如下：（也许是目前笔者见过的最简单的开关电源了吧）
原理分析：
1、D1、C1及保险：220V交流半波整流、滤波电路，得到300V直流；
2、启动电阻：1.5M电阻提供13001基极电流；
3、Q2开关管
4、变压器副绕组、R1、C3等构成正反馈；
5、R4、R3及Q1等构成过流保护；
6、D2、变压器副绕组、C2取得初级工作电压
7、D4、光耦CNX35、Q1构成负反馈，调整输出电压稳定在5V；
8、变压器次级绕组、D3、C4组成半波整流、滤波
9、R5、LED组成电源指示电路。
故障：每次插上电时LED亮一下，后来就不亮了
维修：
以为是虚焊，到处焊焊，没有修好；
拆下13001、C945测最，也没有发现异常，此时同是修理行业的朋友说没得修了，或是没有修的价值了，不过，本同志好强！；
后来借另一朋友的数字万用表在路测测那1.5M电阻，竟然正反向电阻不同，且某次是无穷大（用是的2M档），于是回家后焊了个3.3M电阻在那1.5M电阻的上（并联），OK，修好了。
从收费的角度来说，此次修理，并无价价值，因花费的时间比较多，但是从技术角度来讲，还是值得的，毕竟，开关电源在电器产器中占的份量还是很大的，因此与大家一起分享一下修理的过程。
手机万能充电器电路原理与维修（大全5篇）
手机万能充电器电路原理与维修（大全5篇）第一篇：手机万能充电器电路原理与维修由于各型号手机所附带的充电器插口不同，以造成各手机充电器之间不能通用。
当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。
万能充电器厂家看到这样的商机，就开发生产出手机万能充电器，该充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。
下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例，介绍其工作原理和维修方法。
该充电器在市场上占有率较高，又没有随机附带电路图，给维修带来一定的难度，本文根据实物测绘出其工作原理图，见附图，供维修时参考。
四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。
面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。
一、工作原理该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。
在充电之前，先接上待充电池，看充电器面板上的测试指示灯是否亮?若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。
具体电路原理如下。
1．振荡电路该电路主要由三极管VT2及开关变压器T1等组成。
接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。
该电压经开关变压器T的卜1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。
此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T的1-1初级绕组中有电流通过。
手机充电器检修
手机充电器检修
目前手机充电器直流输出接口形状、电压、极性等很不统一，但是其工作原理基本相似，一般情况下都是其中的电子元件虚焊、引线脱落或晶体管损坏所致。
从更换元器件成本看，最多需要一两元钱，如果放弃修理而重新购买实在是较大的浪费，现以某品牌手机旅行充电器维修为实例。
故障现象：充电器插到220V电源上后红色小发光二极管不亮，手机不充电。
开壳检查：用万用表检查各路导线无断路现象，电路板无虚焊。
电路原理图：
电路故障分析：本电路工作原理是220V交流经过半波整流、滤波后经过高频振荡变压器加到开关管集电极，经检测直流电压已经加到T13003的集电极，约450V。
变压器次级无交流和直流输出、无短路现象，说明电路没有振荡工作。
依据检修经验，易损件一般为三极管、二极管，于是断电在线检查。
发现T13003各PN节断路、T945各PN节短路，焊下来确认也是如此，再在线检查各个小电阻、二极管、电解电容均无损坏，于是更换相同型号的两个晶体管后上电一切正常。
几点体会：目前的小家电种类繁多、社会上缺少专业维修人员，直接扔掉实在可惜，
其实所损坏的往往是其中的一两个小器件，维修成本极低。
只要从网上查找到线路图（对于简单的也不用线路图）再准备一块万用表、一个电烙铁即可，当然平时最好学习一些电子技术非常有用。
充电器工作原理
充电器工作原理引言概述：充电器是我们日常生活中常用的电子设备，用来给手机、平板电脑等设备充电。
充电器的工作原理是通过将交流电转换为直流电，然后将电流传输到设备中进行充电。
下面将详细介绍充电器的工作原理。
一、交流电转直流电1.1 变压器：充电器内部通常包含一个变压器，用来将输入的交流电转换为所需的电压。
1.2 整流器：接下来的步骤是通过整流器将交流电转换为直流电，这样才干给设备充电。
1.3 滤波器：为了确保输出的电流平稳，充电器还会通过滤波器来消除电流中的波动。
二、电流传输2.1 电容器：充电器中通常还包含一个电容器，用来存储电荷并保持输出电流的稳定。
2.2 电感：电感会匡助调节电流的大小，确保设备可以得到适当的电流来充电。
2.3 控制电路：充电器中还会有一个控制电路，用来监控电流的输出，确保设备得到正确的充电。
三、保护功能3.1 过流保护：充电器内部会设置过流保护装置，一旦电流超过设定值，充电器会自动住手工作，以保护设备和充电器本身。
3.2 过压保护：同样，充电器还会有过压保护功能，一旦输入电压过高，充电器会自动切断电源。
3.3 温度保护：为了防止过热，充电器中还会设置温度保护装置，确保充电器在适当的温度下工作。
四、充电器类型4.1 快充充电器：快充充电器采用特殊的技术，可以更快地给设备充电。
4.2 无线充电器：无线充电器通过电磁感应原理来给设备充电，无需连接电缆。
4.3 多功能充电器：一些充电器还具有多功能，可以给多个设备同时充电。
五、充电器的发展5.1 环保充电器：随着环保意识的提高，越来越多的充电器采用节能材料和技术，减少能源浪费。
5.2 智能充电器：未来的充电器可能会具有更多的智能功能，可以根据设备的需求来调节电流和电压。
5.3 无线充电技术：无线充电技术正在不断发展，未来可能会成为主流充电方式。
总结：充电器作为我们日常生活中不可或者缺的电子设备，其工作原理涉及到多个方面，包括交流电转直流电、电流传输、保护功能、充电器类型和发展趋势等。
手机充电器原理
手机充电器原理
手机充电器的原理是基于电压转换和电能传输的技术。
充电器内部通常有一个变压器和其他电子元件。
当我们将充电器插入电源时，交流电流会通过充电器内的变压器。
变压器的作用是将高压的交流电转换为低压的直流电。
这个转换通过变压器的主要部分——磁芯和线圈实现。
磁芯通常使用铁制或镍铁合金制成，为了增加磁感应强度，磁芯通常会被绕上电线圈。
在充电器的插头，也就是交流侧，有一个线圈，这个线圈会产生一个交流磁场。
当电流通过线圈时，产生的磁场会穿过磁芯，并最终影响同一变压器中的另一个线圈。
这个线圈被称为输出线圈，它连接到我们的手机的充电接口。
变压器中的输出线圈会感应到磁场，并产生电流。
由于变压器的设计，输出线圈的绕组比输入线圈的绕组多或少。
这样，变压器可以将高电压的交流电转换为手机需要的较低电压的直流电。
转换后的电能通过传输线路传输到手机的电池中进行充电。
除了变压器，充电器还包含其他电子元件，如整流器和稳压器。
整流器负责将交流电转换为直流电，以便充电电流能够在正确的方向上流入手机电池。
稳压器则确保充电的电压保持在恒定的水平，以避免对手机电池的损害。
总的来说，手机充电器通过变压器、整流器和稳压器等电子元件将交流电转换为直流电，并将变压后的电能传输到手机中，以供其充电使用。
手机充电器的原理
手机充电器的原理
手机充电器的原理是利用变压器的工作原理来实现将交流电转换为直流电并传递给手机电池充电的过程。
具体原理如下：
1. 输入端：手机充电器将输入220V交流电通过插头连接到电源上。
交流电是一种周期性改变方向的电流。
2. 变压器：手机充电器内部有一个变压器，变压器是由若干匝的主线圈和次线圈组成。
通过改变主次线圈的匝数比例，可以实现输入电压的升降。
3. 变压器的工作原理：通过输入220V的交流电使主线圈产生交变磁场，这个磁场会通过次线圈传递出去。
根据电磁感应定律，当磁场发生变化时，会在次线圈中引起感应电动势。
而次线圈的匝数比例决定了感应电动势的大小，从而实现电压的升降。
4. 整流电路：变压器输出的是交流电，而手机电池需要直流电才能充电。
所以在手机充电器中有一个整流电路，将交流电转换为直流电。
常见的整流电路是采用二极管桥整流器，将交流电转换成脉冲的直流电。
5. 滤波电容：直流电经过整流电路后会变成脉冲形式，为了让充电电流更加稳定，手机充电器会使用一个滤波电容来平滑电流，将脉冲形式的电流转换为平稳的直流电流。
6. 输出端：经过整流和滤波后的稳定直流电流会传递给手机电
池进行充电。
充电器会根据电池的类型和状态，对输出电流进行控制，以确保充电效果最佳且不损害电池。
手机充电器维修方法
手机充电器维修方法手机充电器是我们日常生活中不可或缺的配件，但是在使用过程中，充电器也会出现一些问题，比如不能正常充电、充电速度慢等。
这时候，我们可以尝试一些简单的维修方法来解决这些问题，避免不必要的麻烦。
下面就来介绍一些常见的手机充电器维修方法。
首先，当手机充电器不能正常充电时，我们可以检查一下充电器的插头和线缆是否有损坏。
有时候，插头会因为长时间使用而变得松动，这时候可以用细小的工具将插头内的金属片轻轻往外拉，以增加插头的插入深度，从而解决不能正常充电的问题。
如果是线缆损坏，可以用绝缘胶带进行包裹修补，或者直接更换新的线缆。
其次，如果手机充电器充电速度变慢，我们可以先检查一下充电器的输出电流是否正常。
有些充电器在长时间使用后，输出电流会逐渐降低，导致充电速度变慢。
这时候可以使用充电器测试仪进行测试，如果输出电流明显低于正常数值，就需要更换新的充电器了。
另外，有时候手机充电器插头接触不良也会导致充电速度变慢，这时候可以用棉签蘸取少许酒精或清洁剂，轻轻擦拭插头内部，清除插头表面的氧化物，以提高接触的良好度。
最后，如果以上方法都不能解决问题，那么可能是手机充电器内部元件损坏，这时候建议去专业的维修店进行维修，或者直接更换新的充电器。
在日常使用手机充电器的过程中，我们也要注意一些细节，比如避免使用劣质的充电器、避免长时间过度充电、避免在潮湿的环境中使用充电器等，这样可以延长充电器的使用寿命，减少维修的次数。
总之，手机充电器是我们生活中的必需品，但是在使用过程中难免会出现一些问题。
通过以上介绍的维修方法，希望能够帮助大家在遇到手机充电器问题时能够及时解决，避免不必要的麻烦。
希望大家都能够学会简单的维修方法，让手机充电器能够更加稳定、安全地为我们提供充电服务。
手机充电器电路原理和检修方法
手机充电器电路原理和检修方法一、手机充电器电路原理1.交流输入电路：手机充电器一般采用交流输入电压，交流输入电路主要由输入电源插座、保险丝、开关、滤波电容和稳压电容等组成。
输入电源插座将外部交流电源与充电器连接，通过保险丝保护充电器电路的安全，开关控制电路的通断，滤波电容用于消除输入电压的高频噪声，稳压电容能够对输入电压进行稳定。
2.整流滤波电路：整流滤波电路用于将交流电转换为直流电。
它一般由整流桥、滤波电容和滤波电阻组成。
整流桥将交流电转换为脉冲直流电，滤波电容通过充电和放电的过程平滑输出电流，滤波电阻能够进一步消除输出电流中的高频噪声。
3.电压稳定电路：电压稳定电路用于将输出电压稳定在手机所需的电压范围内。
它一般由稳压二极管、稳压三极管和反馈电路组成。
稳压二极管能够将输出电压稳定在一定范围内，稳压三极管通过反馈电路对输出电压进行调整，保持其稳定工作。
4.输出电路：输出电路用于将稳定电压输出给手机进行充电。
它一般由输出插座、输出滤波电容和保护电路组成。
输出插座将手机连接到充电器，输出滤波电容能够消除输出电压中的杂波，保护电路用于保护充电器和手机免受电流过大或电压过高的损害。
二、手机充电器的检修方法1.检查充电线：有时手机充电器不能正常工作是由于充电线断裂或损坏导致的。
可以通过检查充电线上是否有外露的金属线，或使用万用表检测充电线是否通电来判断充电线是否正常。
2.检查充电插座：有时手机充电器不能正常工作是由于充电插座接触不良或脱落导致的。
可以通过检查插座是否有变形、氧化或松动来判断插座是否需要更换。
3.检查保险丝：有时手机充电器不能正常工作是由于保险丝熔断导致的。
可以通过检查保险丝是否熔断或使用万用表测试保险丝是否导通来判断保险丝是否需要更换。
4.检查电容和电阻：有时手机充电器不能正常工作是由于电容和电阻损坏导致的。
可以通过使用万用表测试电容和电阻的阻值是否正常来判断它们是否需要更换。
5.检查稳压电路：有时手机充电器不能正常工作是由于稳压电路故障导致的。
充电器脉冲修复原理
充电器脉冲修复原理
嘿，朋友们！今天咱就来好好唠唠充电器脉冲修复原理。
你想想看，咱的手机、电车啥的，用着用着电池不就慢慢不行啦？就像人跑累了似的没劲儿了。
这时候，充电器脉冲修复可就像是给电池打了一针“强心剂”！
比如说你的手机电池，用久了感觉电不耐用了吧。
脉冲修复呢，就有点像个神奇的医生，它能给电池来一场特别的“治疗”。
它通过发送快速的脉冲电流，就好像在轻轻地拍打着电池，把那些积累的小毛病啊、小问题啊一点点地给解决掉。
“哎呀，电池你快醒醒，恢复活力呀！”
你可能会问，真有这么神奇吗？那当然啦！这可不是吹牛哦。
就像我们人有时候需要按摩来放松身体一样，电池也需要这种特殊的“照顾”。
有一次我朋友的电车电池不行了，他都准备去换个新电池呢，我就给他推荐试试脉冲修复。
嘿，结果还真神了，电车又能跑好长一段路啦！
在这个过程中啊，脉冲电流就像是个机灵的小精灵，在电池里跑来跑去，激活那些“沉睡”的部分。
这可不是随随便便的电流哦，是专门为了修复电池而设计的呢！
所以啊，咱可别小瞧了这个充电器脉冲修复原理，它说不定就能让咱的电子设备“起死回生”呢！我觉得这真的是个超棒的技术，能让我们的电池用得更久，更省钱，何乐而不为呢？
总之，充电器脉冲修复原理就是这么神奇又有趣，赶快去了解了解吧！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手机通用充电器及诺基亚手机充电器原理与维修
图片：
这是一种脉宽调制型充电电路，220V交流电压经R1限流，D1～D4桥式整流，C1滤波得到300V 左右的直流电压，此电压经主绕组L1给开关管V1集电极供电，经R4给V1偏置。
刚加电压时V1开始导通，L1产生感生电动势，反馈绕组L2的感生电动势经反馈回路C4、R6加到开关管V1的基极，构成正反馈，从而使V1迅速进入饱和导通状态。
此时V1的发射极电流很大，电阻R2上压降很大，此电压经R3 加到控制管V2的基极，使其导通，V1基极电压降低，集电极电流减小，L2感生与前反向的负电压经C4、R6加到V1基极，使开关管V1迅速进入截止状态。
就这样，开关管不断导通截止，变压器B次级绕组L3就可获得脉冲电压。
改变R6、C4的值可改变脉冲宽度从而达到调节充电电流的目的。
不充电时，无负载，没有电流经过R20，V6截止，变色发光二极管D8不亮。
当接上负载时，绕组L3的电压经D13、D15整流，C7滤波给负载供电，R20产生左负右正的电压，使V6导通，发光管D8导通发红光，
指示开始充电，随着充电的进行，充电电流越来越小，当充满电时，流过R20的电流变小，其上压降变小，V6 导通程度降低，流过D8电流变小，发绿光，表示充满电。
其常见故障为开关管因功率过载而损坏和限流电阻R1损坏。
图1为一款诺基亚手机通用充电器实绘电路。
AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。
L2中的感应电动势经R8、C2正反馈至Q2 b极，Q2迅速进入饱和状态。
在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。
此电动势经R8、R6、Q2的b-e结给C2 充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。
这时，+300V 电压经R3、R8、L2、R16对C2反向充电，C2右端电位逐渐上升，当升
至一定值时，在R3的作用下，Q2再次导通，重复上述过程，如此周而复始，形成自激振荡。
在Q2导通期间，L3中的感应电动势极性为上负下正，D7截止；在Q2截止期间，L3中的感应电动势极性为上正下负，D7导通，向外供电。
图1中，VD1、Q1等元件组成稳压电压。
若输出电压过高，则L2绕组的感应电压也将升高，D1整流、C4滤波所得电压升高。
由于VD1两端始终保持5.6V的稳压值，则Q1 b极电压升高，Q1导通程序加深，即对Q2 b极电流的分流作用增强，Q2提前截止，输出电压下降若输出电压降低，其稳压控制过程与上述相反。
另外，R6、R4、Q1组成过流保护电路。
若流过Q2的电流过大时，R6上的压降增加，Q1导通，Q2截止，以防止Q2过流损坏。
第二种手机充电器电路
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003 的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
而下方的1KΩ电阻跟串联的2700pF电容，则是正反馈支路，从取样绕组中取出感应电压，加到开关管的基极上，以维持振荡。
二、常见故障检修
在该类充电器中，初级电路故障率较高，其常见故障现象为：次级无输出，R1烧焦。
从实修情况看，R1烧焦、开路常系Q2击穿所致，并伴有R6开路损坏。
Q2击穿的主要原因是该类充电器散热空间较小且密闭，加之充电器长时间工作，Q2温度过高而热击穿。
因此，建议在该充电器外壳上开几个孔，以利散热，并将Q2换为E13003(400V/1.5A/40W )，以增强电路的可靠性。
另外，L1绕组局部短路(正常时，L1绕组的直流电阻为5.5Ω～6Ω)、R7开路也会导致Q2损坏。
若更换Q2后，虽次级输出正常，但Q2发热严重.这时可适当增大或减小R8的阻值，以调节反馈量，使Q2工作正常，若R1、Q2、R 6等元件正常，但次级无输出，其常见原因为R3开路。
正常工作时，C4两端电压约为6.2v，Q1、Q2的实测值见表1。
位号引脚电压(V) 在路电阻(kΩ)
红表笔在路电阻(kΩ)
黑表笔
Q1 e 0 0 0
Q1 b 0.6 2 2
Q1 c 0.1 13 13
Q2 e 0 0.01 0.01
Q2 b 0.1 13 13
Q2 c 310 105 58
说明：表中电压系MF47型万用表在充电器空载时所测
开关电源的基本原理及线路图
收藏此信息打印该信息添加：用户发布来源：未知
开关电源主要包括输入电网滤波器、输入整流滤波器、
变换器、输出整流滤波器、控制电路、保护电路。
它们的功能是：1.输入电网滤波器：消除来自电网，如电动机的启动、电器的开关、雷击等产生的干扰，同时也防止开关电源产生的高频噪声向电网扩散。
2.输入整流滤波器：将电网输入电压进行整流滤波，为变换器提供直流电压。
3.变换器：是开关电源的关键部分。
它把直流电压变换成高频交流电压，并且起到将输出部分与输入电网隔离的作用。
4.输出整流滤波器：将变换器输出的高频交流电压整流滤波得到需要的直流电压，同时还防止高频噪声对负载的干扰。
5.控制电路：检测输出直流电压，并将其与基准电压比较，进行放大。
调制振荡器的脉冲宽度，从而控制变换器以保持输出电压的稳定。
6.保护电路：当开关电源发生过电压、过电流短路时，保护电路使开关电源停止工作以保护负载和电源本身。
有的读者会产生这样的疑问，先把220V的交流变成了直流，然后通过变换器把直流变成交流，最后又把交流变成直流输出，兜了这么大的一个圈子，干吗不把220V的交流电直接变成所需要的直流呢？其实，交流市电先由电源变压器变压，整流滤波后得到未稳定的直流电压，再经过调整后得到所需要的直流电压，这种电源技术很成熟，可以达到很高的稳定度，波纹也很小，而且没有开关电源具有的干扰与噪音。
但是它的缺点是需要庞大而笨重的功频变换器，所需的滤波电容的体积和重量也相当大，而且调整管是工作在线性状态，调整管上有一定的电压降，在输出较大工作电流时，致使调整管的功耗太大，转换效率低，还要安装很大的散热片。
总之这种电源不适合计算机用。
开关电源主要有以下特点：
1.体积小、重量轻：由于没有工频变压器，所以体积和重量只有线性电源的20～30%。
2.功耗小、效率高：功率晶体管工作在开关状态，所以晶体管上的功耗小，转化效率高，一般为60～70%，而线性电源只有30～40%。
