土工试验方法标准(作业指导书)

土工试验方法标准(作业指导书)

1 试样制备1.1试样制备1.1.1本试验方法适用于颗粒粒径小于60mm的原状土和扰动土。

1.1.2根据力学性质试验项目要求,原状土样同一组试样间密度的允许差值为0.03g/cm3;扰动土样同一组试样的密度与要求的密度之差不得大于±0.01g/cm3,一组试样的含水率与要求的含水率之差不得大于±1%。

1.1.3试样制备所需的主要仪器设备,应符合下列规定:1细筛:孔径0.5mm、2mm。

2洗筛:孔径0.075mm。

3台秤和天平:称量10kg,最小分度值5g;称量5000g,最小分度值1g;称量1000g,最小分度值0.5g;称量500g,最小分度值0.1g;称量200g,最小分度值0.01g。

4环刀:不锈钢材料制成,内径61.8mm和79.8mm,高20mm。

5击样器。

6压样器。

7其他:包括切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。

1.1.4原状上试样制备,应按下列步骤进行:1将土样筒按标明的上下方向放置,剥去蜡封和胶带,开启土样筒取出土样。

检查土样结构,当确定土样已受扰动或取土质量不符合规定时,不应制备力学性质试验的试样。

2根据试验要求用环刀切取试样时,应在环刀内壁涂一薄层凡上林,刃口向下放在土样上,将环刀垂直下压,并用切主刀沿环刀外侧切削土样,边压边削至土样高出环刀,根据试样的软硬采用钢丝据或切土刀整平环刀两端土样,擦净环刀外壁,称环刀和土的总质量。

3从余土中取代表性试样测定含水率、界限含水率等项试验的取样。

4切削试样时,应对土样的层次、气味、颜色、夹杂物、裂缝和均匀性进行描述,对低塑性和高灵敏度的软土,制样时不得扰动。

1.1.5扰动土试样的备样,应按下列步骤进行:1将土样从土样筒或包装袋中取出,对土样的颜色、气味、夹杂物和土类及均匀程度进行描述,并将土样切成碎块,拌和均匀,取代表性土样测定含水率。

2对均质和含有机质的土样,宜采用天然含水率状态下代表性土样,供颗粒分析、界限含水率试验。

土工击实试验作业指导书

土工击实试验作业指导书
=
备注
按下式计算试样干密度 (精确至0.01g/cm3):
=
4、在直角坐标毫米纸上绘制,干密度和含水率的关系曲线。干密度和含水率的关系曲线峰值点相应的纵坐标为击实的最大干密度为 ,相应的横坐标为击实试样的最佳含水率。当关系曲线不能绘出峰点值时,应进行补点,土样不宜重复使用。
5、轻型击实试验中,当P5小于或等于试样总质量的30%时,应对最大干密度和最佳含水率进行校正:
准备工作
1、用四分法取代表性土样(轻型15kg重型30kg)。然后充分碾碎、过筛(轻型击实时采用筛孔直径为5mm的标准筛、重型击实采用筛孔直径为40mm的标准筛)。型击实过筛时应记录筛余重,计算大于5mm的土样占试样总质量的比例当大于30%时试样作废另取。
2、重型击实时应筛去40mm以上的土样。筛后土样拌匀。
2、卸下护筒,用直刮刀修平击实筒顶部试样,拆除底板,试样底部若超出筒外,
也应修平,擦净筒外壁,称筒与试样的总质量 (精确至1g),按下式计算试样湿密度 :
= (精确至0.01g/cm3)
3、用推土器将试样从击实筒中取出,每个击实试样取2个代表性土样测定含水率 (精确至0.1%),以2个土样的含水率平均值表示该击实试样的含水量,2个含水率的差值应不大于1%。
3、取过筛拌匀后的土样2kg,然后放入烘箱,烘一昼夜,称烘干后重G(g),测定其风干含水率 (精确至0.1%):
=
4、称取过筛后的土样(精确至1g)5~6份,每份重为 (轻型2kg,重型5kg),放到塘瓷盘中待用。
5、预估最佳含水率 (粘性土约为15%~20%,砂性土根据来样颗粒粗细程度凭经验在8%~15%内取)。
6、按预估最佳含水率配制5个击实试样
7、将土样平铺于搪瓷盘内,按顺序将应加水量均匀喷洒于每个士样上,并充分拌匀后装入塑料袋润湿一昼夜(砂性土的润湿时间可酌减)。

8. 土工试验

8. 土工试验

(交通部《公路工程土工试验规程》JTG E40-2007)1含水率试验(适用于粗粒土、细粒土和、有机质土和冻土。

)1.1主要仪器设备1.2烘箱—应能控制温度在(105~110)℃的范围内;1.3天平—称量200g,感量0.01g;称量1000g,感量0.1g;1.4试验步骤1)取具有代表性试样 ,细粒土15 - 30g,砂类土、有机质土为50g,砂砾石为1- 2kg,放人称量盒内,立即盖好盒盖,称质量。

称量时,可在天平一端放上与该称量盒等质量的砝码,移动天平游码,平衡后称量结果减去称量盒质量即为湿土质量。

2)揭开盒盖,将试样和盒放人烘箱内,在温度105 - 110℃恒温下烘干。

烘干时间对细粒土不得少于8h,对砂类土不得少于6h。

对含有机质超过5%的土或含石膏的土,应将温度控制在60- 70℃的恒温下,干燥12-15h为好。

3)将烘干后的试样和盒取出,放入干燥器内冷却(-般只需0.5~ 1h即可)冷却亏盖好盒盖,称质量,准确至0.01g。

1.5结果整理按下式计算含水率1.6精密度与允许误差应进行两次平行测定,两次测定的差值,允许平行差值应符合下表:2密度试验(环刀法)1、目的、范围本方法适用于细粒土2、试验仪器设备2.1环刀:内径6-8cm,高2-5.4cm,壁厚1.5-2.2mm;2.2天平:感量0.1g。

2.3其他:修土刀、钢丝锯、凡士林等3、操作步骤;3.1按工程需要取原状土或制备所需状态的扰动土样,整平两端,环刀内壁涂--薄层凡士林,刀口向下放在土样上。

3.2用修土刀或钢丝锯将土样.上部削成略大于环刀直径的土柱,然后将环刀垂直下压,边压边削,至土样伸出环刀上部为止。

削去两端余土,使土样与环刀口面齐平,并用剩余土样测定含水率。

3.3擦净环刀外壁 ,称环刀与土合质量m,准确至0.1go .4结果整理4.1按下列公式计算湿密度及干密度:式中ρ—试样的湿密度(g/cm3),准确到0.01g/cm3;—环刀与土质量(g);m1m2—环刀质量V—试样体积环刀与(cm3)。

土工试验 作业指导书

土工试验 作业指导书

土工试验作业指导书文件编号:控制状态:发放编号:生效日期:年月日土工试验作业指导书一、目的规范试验检验人员试验操作,保证试验过程的科学、正规、规范,确保试验结果客观、公正、公平。

二、范围适用于本项目对所有路基工程用填料的试验检验。

三、条件1、人员条件所有试验人员均应经过专业技能培训,持证上岗作业,取得交通部质监总站颁发的公路工程试验检测工程师证书或省级公路质监站颁发的公路工程试验检测员/助理试验检测师证书,并在母体试验机构完成备案的人员。

熟悉本岗位试验操作规程、标准;熟练掌握本岗位试验操作的技能。

2、设备条件所有试验使用过程中使用的试验设备、工具均性能完好,已经国家权威机构检定(校准或测试须经确认)合格,标识清楚,且在合法有效的计量周期范围内。

3、环境条件土的试验检测环境对室内温度、湿度无特别要求。

四、质量标准1、试验准备1)、检查样品的数量及封装是否能满足所检测参数及指标的要求;2)、样品检测前应该过2mm筛(或0.5mm或5mm筛)筛除其中的超粒径颗粒;具体应根据试验项目不同,选择不同尺寸的筛。

3)、烘干后的样品检测前应在干燥器中冷却至常温;4)、检查仪器设备是否处于良好性能状态,开机通电,检查运转是否正常,数字显示部分是否正常等。

2、试验方法及精度3、试验检验过程试验过程中,应有两人同时相互配合进行,分工协作;一人为主检员,一人为协助人员;主检员负责主要操作作业,一个辅助复查并负责记录数据;主检人员称量完后,辅助人员应复查读数并在试验记录表上记录。

试验操作流程见第七部分作业程序。

4、平行试验平行试验样品应两组同时试验,由于试验条件所限不能同时试验的,应在第一次试验结束后,立即实施第二组样品的试验。

5、样品保留样品在检验结束后保留一个月,以备需要时复查,保留期限从检验报告签发之日起计算。

6、试验记录试验记录的表格采用统一表格,所有试验记录应在试验过程中现场记录试验数据,在称量和读数完毕时,立即记录在相应的表格内,记录试验数据时,应由主检人诵读试验读数,辅助人员复查后复读读数并记录。

土工试验作业指导书

土工试验作业指导书

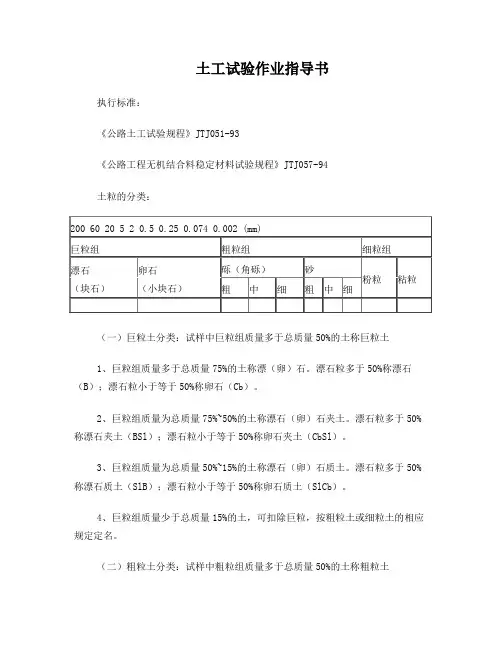

土工试验作业指导书执行标准:《公路土工试验规程》JTJ051-93《公路工程无机结合料稳定材料试验规程》JTJ057-94土粒的分类:(一)巨粒土分类:试样中巨粒组质量多于总质量50%的土称巨粒土1、巨粒组质量多于总质量75%的土称漂(卵)石。

漂石粒多于50%称漂石(B);漂石粒小于等于50%称卵石(Cb)。

2、巨粒组质量为总质量75%~50%的土称漂石(卵)石夹土。

漂石粒多于50%称漂石夹土(BSl);漂石粒小于等于50%称卵石夹土(CbSl)。

3、巨粒组质量为总质量50%~15%的土称漂石(卵)石质土。

漂石粒多于50%称漂石质土(SlB);漂石粒小于等于50%称卵石质土(SlCb)。

4、巨粒组质量少于总质量15%的土,可扣除巨粒,按粗粒土或细粒土的相应规定定名。

(二)粗粒土分类:试样中粗粒组质量多于总质量50%的土称粗粒土1、粗粒土中砾粒组质量多于总质量50%的土称砾类土(1)砾类土中细粒组质量少于总质量5%的土称砾(G)。

当Cu≥5,Cc=1~3时,称级配良好砾(GW),否则称级配不良砾(GP)。

(2)砾类土中细粒组质量为总质量5%~15%的土称含细粒土砾(GF)。

(3)砾类土中细粒组质量大于总质量的15%,并小于或等于总质量的50%时,按细粒土在塑性图中的位置定名。

当细粒土位于塑性图A线以下时,称粉土质砾(GM);当细粒土位于塑性图A线以上时,称粘土质砾(GC)2、粗粒土中砾粒组质量少于总质量50%的土称砂类土,(1)砂类土中细粒组质量少于总质量5%的土称砂(S)。

当Cu≥5,Cc=1~3时,称级配良好砂(SW),否则称级配不良砂(SP)。

(2)砂类土中细粒组质量为总质量5%~15%的土称含细粒土砂(SF)。

(3)砂类土中细粒组质量大于总质量的15%,并小于或等于总质量的50%时,按细粒土在塑性图中的位置定名。

当细粒土位于塑性图A线以下时,称粉土质砂(SM);当细粒土位于塑性图A线以上时,称粘土质砂(SC)(三)细粒土分类:试样中细粒组质量多于总质量50%的土称细粒土1、细粒土中粗粒组质量少于总质量25%的土称为细粒土(F)。

土工试验作业指导书

土工试验作业指导书
移液管:容量10ml(10支)。
滴定管:酸式50ml,分度值0.1ml。
滴定台及滴定管夹。
其他:秒表、表面皿、玛瑙研钵、p H试纸、洗瓶、吸水球、乳胶管、毛刷、去污粉、特种铅笔、厘米纸、角勺、塑料桶、试剂瓶。
2试剂配制:
2.10.1mol/L乙二胺四乙酸二钠(简称EDTA)标准液:准确称取EDTA二钠(分析纯)37.226g,用微热的无二氧化碳蒸馏水溶解,待全部溶解并冷至室温后,定容至1000ml。
2.4贯入杆,端面直径50mm、长约100mm的金属柱。
2.5路面材料强度仪或其他载荷装置:能量不小于50KN,能调节贯入速度至每分钟贯入1mm。
2.6百分表:3个。
2.7试件顶面上的多孔板(测试件吸水时的膨胀量)。
2.8多孔底板(试件放上后浸泡水中)。
2.9测膨胀量时支承百分表的架子。或采用压力传感器测试。
4.2利用标准曲线,由测得EDTA标准溶液用量(ml),可以确定其相对的混合料中水泥或石灰剂量(%)。
5记录表格应符合一下要求
表5-EDTA法水泥或石灰剂量测定记录
试验编号
混合料名称
稳定剂种类
EDTA用量(ml)
试验结果
备注



平均
稳定剂剂量(%)
复核年月日试验年月日
土的承载比
1目的和适用范围
本试验方法只适用于在规定的试筒内制件后,对各种土和路面基层、地基层材料进行承载比试验。试样的最大粒径宜控制在20mm以内,最大不得超过40mm且含量不超过5%。
Ⅱ-1Ⅱ-2
5
5
4.5
4.5
45
45
10
15.2
12.7
17
12.7

土工试验作业指导书-12.doc

土工试验作业指导书-12.doc

土工试验作业指导书一、常规试验项目及数量1、含水量扰动砂土80-100g,扰动粘性土80-100g2、鍍原状砂土,原状粘性土(①10 x 20cm或①8 x20cm)3、比重扰动砂、砾土2-10Kg扰动砂土50g扰动粘性土50g4、颗粒分析扰动砂、砾土7Kg扰动砂土200-500g扰动粘性土100・400g5、液塑限扰动粘性土500g6、击实,扰动粘性土10・30Kg7、相对密度2kg二、取样方法标准1、凡属建筑物天然地基、边坡、地层作用于建筑物上的土压力等应取原状土样,如果工程对象是填土,除采取扰动土样外,还需采取一定数量的原状土样。

2、土样可在试坑、平洞、天然地面及钻孔中采取,应使所取土样具有代表性,采取原状土样,应便土样不受扰动,取后及时入筒密封,保持土样的原状结构及天然含水率。

三、样品委托及管理执行样品管理程序四、主要仪器设备1、土壤筛;2、台称;3、干燥箱;4、天平;5、液塑限测定仪;6、击实仪等五、试验准备1、检查仪器设备是否超过检定周期或是否已经检定,如不能满足要求,则禁止使用。

2、检查仪器设备运转是否正常。

六、试验方法1、含水率1.1常用方法有烘干法、酒精燃烧法和炒干法。

1・2试验常用方法为烘干法,取代表性试样不少于15g,放入盒内,称得湿土质量,然后再烘干,称得干土质量,计算出含水率,精确到0.1%o2、密度2.1常用方法有环刀法、蜡封法、湿度密度计法、灌水法、灌砂法和K30载荷法。

2.2试验步骤(以环刀法为例)2.2.1取原状土压入环刀内,整平两端切削试样,同时取切土测定土的含水量。

2.2.2称得其质量,计算出密度,精确至O.lg/m\3、比重3.1常用方法有比重瓶法、浮称法和虹吸筒法。

3.2试验步骤(以虹吸筒法为例)321取代表性的试样l-7Kg,将试样彻底冲洗,直至颗粒表面无尘土和其他污物。

3.2.2再将试样在水中浸泡一昼夜后,称其质量。

3.2.3注清水入虹吸筒,至管内有水溢出时为止。

JTGE—土工检测作业指导书

JTGE—土工检测作业指导书

土工检测作业指导书目录1.适用范围、检测项目、技术标准适用范围检测项目技术指标2.检测仪器及环境要求检测仪器环境要求3.取样方法、取样数量、频率以及注意事项取样方法取样数量、频率注意事项4.土工分项操作步骤含水率试验(烘干法)含水率试验(酒精燃烧法)密度试验(环刀法)颗粒分析试验(密度计法)颗粒分析试验(筛分法)液塑限试验(液塑限联合测定法)击实试验室内承载比(CBR)试验5原始记录处理方法6.异常现象及意外情况处理办法土工检测作业指导书1.适用范围、检测项目、技术标准适用范围本细则适用对工程用土进行检测。

检测项目含水率密度颗粒分析液限塑限击实承载比(CBR)技术标准JTG E40—2007 公路土工试验规程T0103-1993(JTG E40-2007)土工含水率试验(烘干法)T0104-1993(JTG E40-2007)土工含水率试验(酒精燃烧法)T0107-1993(JTG E40-2007)土工密度试验(环刀法)T0115-1993(JTG E40-2007)土工颗粒分析试验(筛分法)T0116-2007(JTG E40-2007)土工颗粒分析试验(密度计法)T0118-2007(JTG E40-2007)土工界限含水率试验(液塑限联合测定法)T0131-2007(JTG E40-2007)土工击实试验T0134-1993 承载比(CBR)试验GB/T8170—2008 数值修约规则与极限数值的表示和判定2.仪器仪器及环境要求仪器设备2.1.1含水率2.1.1.1电热干燥箱2.1.1.2天平:称量200g,感量0.01g。

2.1.1.3称量盒2.1.1.4干燥器2.1.1.5酒精:纯度95%、滴管、火柴、调土刀2.1.2密度(环刀法)2.1.2.1天平:称量1000g,感量0.1g。

称量200g,感量0.01g。

2.1.2.2环刀2.1.2.3其它:切土刀、凡士林等。

2.1.3颗粒分析2.1.3.1甲种密度计:刻度为-5℃-50℃,最小分度值为0.5℃。

土工试验检测作业指导书

土工试验检测作业指导书

一试样制备1.1.1本试验方法适用于颗粒粒径小于60mm的原状土和扰动土。

1.1.2 根据力学性质试验项目要求,原状土样同一组试样间密度的允许差值为0.03g/cm3;扰动土样同一组试样的密度与要求的密度之差不得大于±0.01 g/cm3;一组试样的含水率与要求的含水率之差不得大于±1%。

1.1.3试样制备需的主要仪器设备,应符合下列规定:1 细筛:孔径0.5mm,2mm。

2 洗筛:孔径0.075mm。

3 台秤和天平:称量500g,最小分度值0.1g;称量200g,最小分度值0.01g。

4 环刀:不锈钢材料制成,内径61.8mm和79.8mm,高20mm;内径61.8mm,高40mm。

5 其他:包括切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。

1.1.4 原状土试样制备,应按下列步骤进行:1 将土样筒按标明的上下方向放置,剥去蜡封和胶带,开启土样取出土样。

检查土样结构,当确定土样已受扰动或取土质量不符合规定时,不应制备力学性质试验的试样。

2 根据试验要求用环刀切取试样时,应在环刀内壁涂一薄层凡士林,刃口向下放在土样上,将环刀垂直下压,并用切土刀沿环刀外侧切削土样,边压边削至土样高出环刀,根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样,擦净环刀外壁,秤环刀和土的总质量。

3 从余土中取代表性试样测定含水率,比重、颗粒分析、界限含水率等项试验的取样,应按本标准第1.1.5条2款步骤的规定进行。

4 切削试样时,应对土样的层次、气味、颜色、夹杂物、裂缝和均匀性进行描述,对低塑性和高灵敏度的软土、制样时不得扰动。

1.1.5 扰动土试样的备样,应按下列步骤进行:1 将土样从土样筒或包装袋中取出,对土样的颜色、气味、夹杂物和土类及均匀程度进行描述,并将土样切成碎块,拌和均匀,取代表性土样测定含水率。

2 对均质和含有机质的土样,宜采用天然含水率状态下代表性土样,供颗粒分析、界限含水率试验。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

土工试验检测作业指导书
一试样制备 1.1.1 本试验方法适用于颗粒粒径小于60mm的原状土和扰动土。

1.1.2 根据力学性质试验项目要求,原状土样同一组试样间密度的允许差值为0.03g/cm;
扰动土样同一组试样的密度与要求的密度之差不得大于±0.01 g/cm;一组试样的含水率与要求的含水率之差不得大于±1%。

1.1.3 试样制备需的主要仪器设备,应符合下列规定:
1 细筛:孔径0.5mm,2mm。

2 洗筛:孔径0.075mm。

3 台秤和天平:称量500g,最小分度值0.1g;称量200g,最小分度值0.01g。

4 环刀:不锈钢材料制成,内径61.8mm和79.8mm,高20mm;内径61.8mm,高
40mm。

5 其他:包括切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。

1.1.4 原状土试样制备,应按下列步骤进行:
1 将土样筒按标明的上下方向放置,剥去蜡封和胶带,开启土样取出土样。

检查土样结构,当确定土样已受扰动或取土质量不符合规定时,不应制备力学性质试验的试样。

2 根据试验要求用环刀切取试样时,应在环刀内壁涂一薄层凡士林,刃口向下放在土样上,将环刀垂直下压,并用切土刀沿环刀外侧切削土样,边压边削至土样高出环刀,根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样,擦净环刀外壁,秤环刀和土的总质量。

3 从余土中取代表性试样测定含水率,比重、颗粒分析、界限含水率等项试验的取样,应
按本标准第1.1.5条2款步骤的规定进行。

4 切削试样时,应对土样的层次、气味、颜色、夹杂物、裂缝和均匀性进行描述,对低塑
性和高灵敏度的软土、制样时不得扰动。

1.1.5 扰动土试样的备样,应按下列步骤进行:
1 将土样从土样筒或包装袋中取出,对土样的颜色、气味、夹杂物和土类及均匀程度进行
描述,并将土样切成碎块,拌和均匀,取代表性土样测定含水率。

33。
