主板常见专业术语
电脑专业主板术语
电脑专业主板术语主板：英文”mainboard”它是电脑中最大的一块电路板，是电脑系统中的核心部件，它的上面布满了各种插槽（可连接声卡/显卡/MODEM/等）、接口（可连接鼠标/键盘等）、电子元件，它们都有自己的职责，并把各种周边设备紧紧连接在一起。
它的性能好坏对电脑的总体指标将产生举足轻重的影响。
AT 板型也就是”竖”型板设计，即短边位于机箱后面板。
它最初应用于IBM PC/AT 机上。
AT 主板大小为13×12 英寸。
Baby-AT 板型随着电子元件和控制芯片组集成度的大幅提高，也相应的推出了尺寸相对较小的Baby AT 主板结构。
Baby AT 大小为13.5×8.5英寸。
ATX（AT eXternal）板型是Intel 公司提出的新型主板结构。
它的布局是”横”板设计，就象把Baby-AT 板型放倒了过来，这样做增加了主板引出端口的空间，使主板可以集成更多的扩展功能。
Micro-ATX 板型是Intel 公司在97 年提出的主板结构，主要是通过减少PCI 和ISA 插槽的数量来缩小主板尺寸的。
NLX（New Low Profile Extension）板型是Intel提出的一种新型主板架构。
它将强电、扩展槽等一些最容易损坏的部分设置在一块扩展竖板上，来提高主板的可靠性。
CPU(Central Processing Unit:中央处理器）通常也称为微处理器。
它被人们称为电脑的心脏。
它实际上是一个电子元件，它的内部由几百万个晶体管组成的，可分为控制单元、逻辑单元和存储单元三大部分。
其工作原理为：控制单元把输入的指令调动分配后，送到逻辑单元进行处理再形成数据，然后存储到储存器里，最后等着交给应用程序使用。
SMP（SYMMETRICMULTI－PROCESSING）就是允许多个微处理器共享CPU 负载请求的方法。
Socket 5方形多针脚ZIF（零插拔力：只要将插座上的拉杆轻轻扳起或按下，就可方便地安装和更换）插座插座，支持奔腾P54C和P54S处理器，320 针脚。
主板上的专业词汇
ADIMM（advanced Dual In-line Memory Modules，高级双重内嵌式内存模块）AMR（Audio／Modem Riser；音效／调制解调器主机板附加直立插卡）AHA（Accelerated Hub Architecture，加速中心架构）ASK IR（Amplitude Shift Keyed Infra-Red，长波形可移动输入红外线）ATX: AT Extend（扩展型AT）BIOS（Basic Input/Output System，基本输入/输出系统）CSE（Configuration Space Enable，可分配空间）DB: Device Bay，设备插架DMI（Desktop Management Interface，桌面管理接口）EB（Expansion Bus，扩展总线）EISA（Enhanced Industry Standard Architecture，增强形工业标准架构）EMI（Electromagnetic Interference，电磁干扰）ESCD（Extended System Configuration Data，可扩展系统配置数据）FBC（Frame Buffer Cache，帧缓冲缓存）FireWire（火线，即IEEE1394标准）FSB: Front Side Bus，前置总线，即外部总线FWH（Firmware Hub，固件中心）GMCH（Graphics & Memory Controller Hub，图形和内存控制中心）GPIs（General Purpose Inputs，普通操作输入）ICH（Input/Output Controller Hub，输入/输出控制中心）IR（infrared ray，红外线）IrDA（infrared ray，红外线通信接口可进行局域网存取和文件共享）ISA: Industry Standard Architecture，工业标准架构ISA（instruction set architecture，工业设置架构）MDC（Mobile Daughter Card，移动式子卡）MRH-R（Memory Repeater Hub，内存数据处理中心）MRH-S（SDRAM Repeater Hub，SDRAM数据处理中心）MTH（Memory Transfer Hub，内存转换中心）NGIO（Next Generation Input/Output，新一代输入/输出标准）P64H（64-bit PCI Controller Hub，64位PCI控制中心）PCB（printed circuit board，印刷电路板）PCBA（Printed Circuit Board Assembly，印刷电路板装配）PCI: Peripheral Component Interconnect，互连外围设备PCI SIG（Peripheral Component Interconnect Special Interest Group，互连外围设备专业组）POST（Power On Self Test,加电自测试）RNG（Random number Generator，随机数字发生器）RTC: Real Time Clock（实时时钟）KBC（KeyBroad Control，键盘控制器）SAP（Sideband Address Port，边带寻址端口）SBA（Side Band Addressing，边带寻址）SMA: Share Memory Architecture，共享内存结构STD（Suspend To Disk，磁盘唤醒）STR（Suspend To RAM，内存唤醒）SVR: Switching V oltage Regulator（交换式电压调节）USB（Universal Serial Bus，通用串行总线）USDM（Unified System Diagnostic Manager，统一系统监测管理器）VID（V oltage Identification Definition，电压识别认证）VRM （V oltage Regulator Module，电压调整模块）ZIF: Zero Insertion Force, 零插力主板技术GigabyteACOPS: Automatic CPU OverHeat Prevention System（CPU过热预防系统）SIV: System Information Viewer（系统信息观察）磐英ESDJ（Easy Setting Dual Jumper，简化CPU双重跳线法）浩鑫UPT（USB、PANEL、LINK、TV-OUT四重接口）芯片组ACPI（Advanced Configuration and Power Interface，先进设置和电源管理）AGP（Accelerated Graphics Port，图形加速接口）I/O（Input/Output，输入/输出）MIOC: Memory and I/O Bridge Controller，内存和I/O桥控制器NBC: North Bridge Chip（北桥芯片）PIIX: PCI ISA/IDE Accelerator（加速器）PSE36: Page Size Extension 36－bit，36位页面尺寸扩展模式PXB: PCI Expander Bridge，PCI增强桥RCG: RAS/CAS Generator，RAS/CAS发生器SBC: South Bridge Chip（南桥芯片）SMB: System Management Bus（全系统管理总线）SPD（Serial Presence Detect，内存内部序号检测装置）SSB: Super South Bridge，超级南桥芯片TDP: Triton Data Path（数据路径）TSC: Triton System Controller（系统控制器）QPA: Quad Port Acceleration（四接口加速）主板的架构北橋、南橋(Northbridge/Southbridge)結构广泛應用于PC机主板。
技术术语之主板术语篇
技术术语之主板术语篇The document was prepared on January 2, 2021技术术语之主板术语篇芯片组：芯片组是主板的灵魂,它决定了主板所能够支持的功能.目前市面上常见的芯片组有Intel、VIA、SiS、Ali、AMD等几家公司的产品.其中,Intel公司的主流产品有440BX、i820、i815/815E等.VIA公司主要有VIA Apollo Pro 133/133A、KT 133等芯片组.SiS公司主要是SiS 630芯片组.Ali公司主要有Ali Aladdin TNT2芯片组、AMD则有AMD 750芯片组.其中,除了Intel公司的i820、i815/815E芯片组以外,所有的芯片组都是由两块芯片构成：靠近CPU的那一块叫做北桥芯片,主要负责控制CPU、内存和显示功能；靠近PCI插槽的那一块叫做南桥,主要负责控制输入输出如对硬盘的UDMA/66/200模式的支持,软音效等.而Intel公司的i820、i815/815E芯片组采用了新的结构,由三块芯片构成.分别是MCHmemory controller hub,功能类似于北桥、ICHI/O controller hub,功能类似于南桥、FWHFireware hub,功能类似于BIOS芯片.由于新的芯片组使用专门的总线一般称为加速集线器结构AHA,Acclerated hubArchitecture来连接主板的各设备,而不是像原来那样使用PCI 总线进行数据传输,因此在多设备工作时有比较大的效能提高.CPU接口：由于市场上主流的CPU大多是Intel和AMD 两家公司的产品,所以主板上常见的也只有Socket 370支持Intel新赛扬和coppermine“铜矿”处理器,Slot 1支持Intel 赛扬和老PIII处理器,也可以加转接卡支持Socket 370处理器,Slot A支持AMD Athlon处理器,Socket A支持AMD新Athlon和Duron处理器等几种接口.不同的接口之间不能通用只有SLOT 1接口可以加转接卡支持Socket 370处理器.大家购买时要认清.新型实用型技术：a.软跳线技术：所谓跳线,就是一组通断开关,通过对通、断的不同组合,来达到调整CPU频率或者实现一些其他功能如调整电压的目的.以前的跳线一般是由一组金属针脚或拨指开关组成.自从升技公司的经典软跳线技术Softmenu出现以后,有不少的厂商也加入这项功能,即可以在BIOS中直接设定CPU频率和电压等.但由于前段时间CIH等病毒对BIOS破坏比较严重,所以一些公司还是保留了硬跳线如DIP开关等功能.b.新的BIOS升级技术：以前的BIOS升级被视为“高手”的专利.因此其有一定的风险,所以普通用户不敢轻易涉足.但是一些厂商开发了一些特殊的BIOS升级功能,使得BIOS升级再不会像以前那样危险和神秘了. 比如微星新的815主板就可以在Internet上直接升级,只要你连上网络,系统将自动检测你的BIOS版本,如果发现你所使用的产品有新的BIOS文件,将会自动下载并更新,大大减少了用户的操作.使BIOS更加简单.c.节能功能：目前的节能功能主要有STD和STR两种.STDSuspend to Disk,挂起到硬盘,是指系统在深度休眠时,将目前的资料保存在硬盘上,当再次开机时可以省去重启的时间,目前STD技术已属于淘汰的类型,更新的是STR技术.STRSuspend to Ram,挂起到内存,即当系统深度休眠时将资料保存在内存中,重启到原来的状态只需要3秒左右.目前的较新的主板如815主板都支持此技术.d.异步内存调整技术：在VIA的芯片组VIA Apollo Pro 133/133A和KT 133等中,有一项内存和外频异步运行的功能.就是在标准外频下如66MHz或100MHz等,可以将内存运行的频率比外频低33MHz或高33MHz.这项技术极大地方便了一些老用户,这样就可以使用将比较新的内存和比较老的CPU或比较老的内存和比较新的CPU进行合理搭配,充分发挥其功能.但要注意的是,如果在非标准外频下如83MHz,那么内存运行的频率将不会按照这个规律增加,具体的增加值会因具体情况有所不同.e.扩展槽分频技术：每一个类型的总线都有自己额定的运行频率,如果超过太多,就可能使设备运行不正常.比如PCI 设备的额定频率是33MHz,AGP设备的额定频率是66MHz.当外频运行在100MHz时,PCI设备就需要工作在外频的三分之一才能保证设备正常运行如声卡等设备,这就是通常所说的三分频；如果一旦外频在1333MHz上,PCI设备就需要四分频了.如果外频再往上升,即使是四分频,也会比标准频率高出不少,而且AGP设备通常只支持二分频,所以在高外频下如150MHz,如果PCI设备声卡或AGP设备显卡质量不好,将严整影响整个系统的超频性能.目前PCI总线只支持四分频,而AGP总线只支持二分频.安全保护技术：由于目前病毒的危害很大,因此一些安全保护技术也必不可少.比如在对BIOS的保护上,就采取了多种形式.最简单的就是在BIOS旁加上写保护跳线,以避免病毒侵害；还有就是使用双BIOS,即使一个被破坏了也有另一个可以工作,如技嘉就采用了这种技术；再有即使一些厂商自己开发的集成几种技术的产品,如联想的“无敌锁”,“宙斯盾”等,其原理也是避免病毒侵害BIOS. 主板诊断技术也是一项比较实用的技术.如微星的D-LED技术,就是将故障用四个灯亮的颜色来表示.如显卡故障用两个红灯表示,而内存故障用三个红灯表示等.这样可以帮助一些初学者判断故障的所在,以便对症下药.而硕泰克开发的语音提示技术将语音芯片固化在主板上,可以将故障直接“说”出来用机箱小喇叭发声,更是满足一些追新族的喜好.新型接口：AGP Pro接口：随着显卡处理功能的强大,其能量消耗也越来越高,传统的AGP插槽已经不能满足需要.而AGP Pro插槽比普通AGP插槽长一些,增加了一些接地线,使得信号更加稳定,在大电流的干扰下,这样可以提高数据传输的准确性,使显卡更加稳定地工作. CNR插槽：communication and networking riser是出现在新的i815E芯片组上的新插槽.它支持以太网卡和MODEM,功能有点类似于AMR插槽,但是更强大. ACPI电源接口：是Pentium以上主板特有的一种新功能.作用是在管理电脑内部各种部件时尽量做到节省能源. SMP对称多处理模式：它的特点是当插入两个CPU同时工作时,就支持交替运行方式好提高CPU的工作效率.但两个CPU的特性一定要完全一致.AGP插槽：Accelerated-Graphics-Port:加速图形端口它是一种为缓解视频带宽紧张而制定的总线结构.它将显示卡与主板的芯片组直接相连,进行点对点传输.但是它并不是正规总线,因它只能和AGP显卡相连,故不具通用和扩展性.其工作的频率为66MHz,是PCI总线的一倍,并且可为视频设备提供528MB/S的数据传输率.所以实际上就是PCI的超集.AMD-640芯片组：该芯片组是AMD公司的产品.它的一些特性为：支持所有的Pentium级CPU,特别优化AMD-K6-CPU；能真正发挥66MHZ以上的SDRAM高速性能；还具有遥控唤醒功能；而且内部带有USB接口控制器等；但它不支持AGP.ASUS插槽：是华硕公司在其生产的主板上别出新裁的一个设计.其结构是在PCI插槽后又增加了一个短槽,以配合华硕自己生产的配套声卡使用.ATX板型：它的布局是"横"板设计,就象把Baby-AT板型放倒了过来,这样做增加了主板引出端口的空间,使主板可以集成更多的扩展功能.ATX电源： ATX电源是ATX主板配套的电源,为此对它增加了一些新作用；一是增加了在关机状态下能提供一组微电流5V/100MA供电.二是增加有低电压输出.Baby-AT板型：也就是"竖"型板设计,即短边位于机箱后面板,这样就使主板上各种引出端口的空间很小,不利于插接各种引线及外设.BIOS：BIOSBasic-Input-&-Output-System:基本输入/输出系统是事先固化在主板的一个专用EPROM芯片中的一组特殊的管理程序.主板就是通过这个管理程序来实现各个部件之间的控制和协调的.CMOS：CMOS是电脑主板上的一块可读写的RAM芯片,用它来保护当前系统的硬件配置和用户对某些参数的设定.现在的厂商们把CMOS程序做到了BIOS芯片中,当开机时就可按特定键进入CMOS设置程序对系统进行设置.所以又被人们叫做BIOS 设置.COM端口：一块主板一般带有两个COM串行端口.通常用于连接鼠标及通讯设备如连接外置式MODEM进行数据通讯等.Concurrent PCI: 并发PCI总线技术,它实际是PCI的一种增强型结构.用于提高CPU与PCI、CPU与内存之间并处理能力,是INTEL最先在440FX中投入使用的.DIMM：Dual-Inline-Menory-Modules是一种新型的168线的内存插槽.它要比SIMM插槽要长一些,可以插下容量不超过64MB的单条SDRAM.并且它也支持新型的168线EDO-DRAM 存储器.EIDE：EIDEEnhanced IDE：增强性IDE是Pentium以上主板必备的标准接口.主板上通常可提供两个EIDE接口.在Pentium以上主板中,EDIE都集成在主板中.EISA总线：EISAExtended Industy Standard Architecture:扩展工业标准结构是EISA集团为配合32位CPU 而设计的总线扩展标准.它吸收了IBM微通道总线的精华,并且兼容ISA总线.但现今已被淘汰.FLASH：FLASHFLASH-MEMORY：快擦型存储器它是Pentium以上主板用来存储BIOS程序的.I/O芯片：在486以上档次的主板,板上都有I/O控制电路.它负责提供串行、并行接口及软盘驱动器控制接口.IDE：IDEIntegrated Device Electronics：一种磁盘驱动器的接口类型,也称为ATA接口.最多可连接两个IDE接口设备,允许最大硬盘容量528兆,控制线和数据线合用一根40芯的扁平电缆与硬盘接口卡连接.数据传输率为.ISA总线：Industry Standard Architecture:工业标准体系结构是IBM公司为PC/AT电脑而制定的总线标准,为16位体系结构,只能支持16位的I/O设备,数据传输率大约是8MB/S.也称为AT标准.MVP3芯片组：它是VIA公司继VP3之后推出的最新产品.它支持100MHz总线频率.主板内存最大可扩展到1GB,支持ECC功能,CACHE最大可支持2MB.PCI总线：PCIPeripheral Component Interconnect:外部设备互连是由SIG集团推出的总线结构.它具有132 MB/S 的数据传输率及很强的带负载能力,可适用于多种硬件平台,同时兼容ISA、EISA总线.POST：POSTPower-On-Self-Test:上电自检是BIOS功能的一个主要部分.它负责完成对CPU、主板、内存、软硬盘子系统、显示子系统包括显示缓存、串并行接口、键盘、CD-ROM 光驱等的检测.PS/2鼠标接口：现今的一些流行的Pentium主板多采用PS/2做鼠标接口,而放弃常用的串行接口做鼠标接口.这样做的好处是：既可以节省一个常规串行接口,又可以使鼠标得到更快的响应速度.SCSI：SCSISmall Computer System Interface:小型电脑系统界面它可以驱动至少6个SCSI-3标准扩充后达32个外部设备；并且它的数据传输率可达到40Mbps、SCSI-3更可高达80Mbps.SIMM：Single-In-line-Menory-Modules是我们经常用到的一种内存插槽,它是72线结构.如今的内存模块大部分是把若干个内存芯片集成在一小块电路板上.VL局部总线：Local Bus:局部总线是VESA组织设计的一种开放性总线结构.它的宽度是32位,工作频率是33MHz,数据传输率为132MB/S.但是它的定义标准不严格,兼容性不好,并且带负载能力相对来说比较低,所以已经被PCI代替.VP3芯片组：它是VIA公司于1997年第四季度推出的最新产品.它是用于Socket 7结构的主板.它的主要性能指标为：支持所有的Pentium级CPU,CPU的最高频率可到300MHz,支持第二代SDRAM内存；最大可扩展到1GB.电池：Pentium级主板多数用的是锂电池,只有少数用全封闭结构式电池.它是用来保持主板CMOS数据的.免跳线主板：它是指CPU的主频、工作电压及主板总线工作频率设置均不使用常规的跳线进行设置,而是通过Setup 系统BIOS进行"软"设置.内存：内存实质上是一或多组的集成电路,具备数据的输入输出和数据存储的功能.因其存储信息的功能各不相同,所以分为只读、可改写的只读和随机存储器.芯片组：Chipset是构成主板电路的核心.一定意义上讲,它决定了主板的级别和档次.它就是"南桥"和"北桥"的统称,就是把以前复杂的电路和元件最大限度地集成在几颗芯片内的芯片组.。
主板上常见英文标识的解释及专业术语
硬盘和软驱：PRI IDE 和IDE1及SEC IDE和IDE2表示硬盘和光驱接口的主和副FLOPPY和FDD1表示软驱接口注意：在接口周围有针接顺序接示，如1,2和33,34，及39,40样数字指示。
我们使用的软驱线和硬盘线红线靠近1的位置。
CPU插座：SOCKET-478和SOCKET462，SOCKET 370表示CPU的类型的管脚数。
内存插槽：DIMM0，DIMM1和DDR1，DDR2，DDR3表示使用的内存类型。
电源接口：ATX1 或ATXPWR20针ATX电源接口。
ATX12V CPU供电的专用12V接口（2黄2黑共4根）。
ATXP5内存供电拉口（颜色为1红，2橙，3黑，共6根）。
风扇接口：CPU＿FATN1 CPU风扇PWR＿FAN1电源风扇CAS＿FAN1和CHASSIS FAN和SYS FAN等表示机箱风扇电源接口。
FRONT FAN前置机箱风扇REAR FAN后置机箱风扇面板接口：F＿PANEL或FRONT PNL1前置面板接口PANEL1面板1RESET和RST复位LED半导体发光二极管，有正负极区别。
当我们接反时不发光，其正常工作电压红绿黄1.8~2.5V，蓝色4V左右，白色5V。
PWR＿SW或PW＿ON电源开关PWR＿LED电源指示灯ACPI＿LED高级电源管理状态指示灯TUBRO＿LED或TB＿LED表示加速状态指示灯HD_LED或IDE＿LED硬盘指示灯SCSI LED SCSI硬盘工作状态指示灯HD＋和HD－表示硬盘指示灯的正极和负极，其他如：MPD＋和MPD－及PW＋和PW－。
SPEAKER和SPK主板喇叭接口BZ1峰鸣器KB＿LOCK和KEYLOCK表示键盘锁接口。
TUBRO S/W加速转换开关接口。
外设接口：LPT1和PARALL表示打印机接口COM1和COM2表示串行通讯端口，也是外置猫接口，老的的方口鼠标接口。
RJ45内置网卡接口。
RJ11内置调制解调器接口。
计算机术语主板类都有哪些

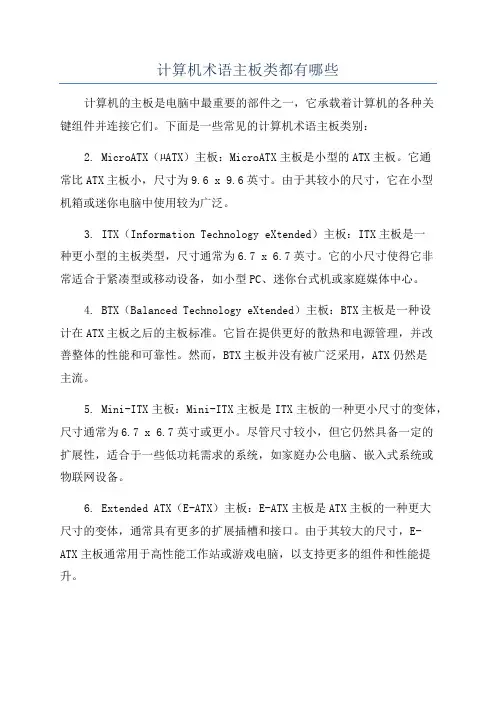

计算机术语主板类都有哪些计算机的主板是电脑中最重要的部件之一，它承载着计算机的各种关键组件并连接它们。
下面是一些常见的计算机术语主板类别：2. MicroATX（µATX）主板：MicroATX主板是小型的ATX主板。
它通常比ATX主板小，尺寸为9.6 x 9.6英寸。
由于其较小的尺寸，它在小型机箱或迷你电脑中使用较为广泛。
3. ITX（Information Technology eXtended）主板：ITX主板是一种更小型的主板类型，尺寸通常为6.7 x 6.7英寸。
它的小尺寸使得它非常适合于紧凑型或移动设备，如小型PC、迷你台式机或家庭媒体中心。
4. BTX（Balanced Technology eXtended）主板：BTX主板是一种设计在ATX主板之后的主板标准。
它旨在提供更好的散热和电源管理，并改善整体的性能和可靠性。
然而，BTX主板并没有被广泛采用，ATX仍然是主流。
5. Mini-ITX主板：Mini-ITX主板是ITX主板的一种更小尺寸的变体，尺寸通常为6.7 x 6.7英寸或更小。
尽管尺寸较小，但它仍然具备一定的扩展性，适合于一些低功耗需求的系统，如家庭办公电脑、嵌入式系统或物联网设备。
6. Extended ATX（E-ATX）主板：E-ATX主板是ATX主板的一种更大尺寸的变体，通常具有更多的扩展插槽和接口。
由于其较大的尺寸，E-ATX主板通常用于高性能工作站或游戏电脑，以支持更多的组件和性能提升。
7.uBTX主板：uBTX主板是BTX主板的一种更小尺寸的变体，尺寸通常为10.5x10.2英寸。
它是一种针对低至中端市场的主板类型，具备较好的散热效果和电源管理。
8. FlexATX主板：FlexATX主板是一种小型化的ATX主板，尺寸通常为9 x 7.5英寸。
该主板类型适用于一些空间有限的系统，如小型迷你台式机、一些商用电脑或嵌入式系统。
除以上列举的主板类别外，还有一些其他的特殊主板类型，例如嵌入式主板、服务器主板、工控主板等，它们针对不同的应用场景和需求设计，具备特定的特征和功能。
主板专业术语
主板专业术语1：电路：指电流流过的路，或者说是各种电路元件互相连接而构成的回路。
2：通路状态：一个功能完整的电路，开关接通后为电路的通路状态。
3：短路状态：电路中不该接通的两点之间通了，称为这两点之间的短路状态。
4：开路状态：电路中不该断开的两点之间断开了，称之为这两点之间的开路状态。
5：接触不良状态：电路的某一个点不能可靠的接触上，一会儿能接上，一会儿不能接上，称之为接触不良状态。
6：锁相环：将输入信号与基准信号的相位进行比较，以检出的相差为根据对输出进行修正，使其频率与基准信号同步的电路（PLL）。
7：平台：是指有一定的外形（规格）。
如ATX平台：宽：12英寸，长：9.6英寸。
8：VCC GND：晶体管型数字集成电路的供电端。
VDD VSS：场效应管型数字集成电路的供电端。
9：PWROK：电源准备OK信号（电源好信号）说明是主机板电源的标志。
ATXPG：ATX电源好信号，说明ATX电源工作正常的标志。
VTTPWRGD：1.2V供电的OK信号。
VRMGD：VCORE电压的电源好信号。
10：RST：reset的简称，复位信号。
RTCRST：实时时钟复位信号，用来保存数据。
RSMRST：重置复位信号，南桥上电的必须条件。
PLTRST：南桥发出的先于PCIRST的复位信号。
PCIRST：给PCI设备提供的复位信号。
CPURST：CPU工作的复位信号（初始化）11：DMA：直接访问内存。
DMA控制中心集成在南桥里面。
12：SLP-S3SLP-S4：休眠信号。
（有时用SUSC# SUSB#代替）。
13：PWRBTN#开机信号。
14：PSON#：电源启动信号，（低电平的开机信号）。
15：DUAL：双电源。
16：RAM：可读可写存储器，存储资料掉电易消失。
17：BIOS：Basic Input Output System 基本输入输出系统的英文宿写。
CMOS：互补金属氧化物半导体存储器，属硬件。
18：VCORE：CPU的核心电压。
(完整版)主板常见专业术语
主板常见专业术语1、A-LOPSA-LOPS是Automatic CPU over-heat prevention system之缩写，可译为“CPU自动过热预防系统”，这是GIGA（技嘉）为其主板开发的专利技术，A-LOPS是在CPU插座下面安装上一片温度传感器，可随时进行温度监测，一旦发现温度升高超过规定的安全极限或意外情况发生时，保护装置自动启动，在发生报警同时，做相应的应急处理。
2、AC97AC97是Audio codec97之缩写，可译为“音频编码/解码器”它是Intel公司在1996年提出的一种为在个人电脑上有效处理音频信号设计结构，它界定了连接在PC总线上的数字控制器（digitallink）和负责处理模拟信号输入/输出的外部编码/解码器（analog codec）之间的硬件连接规范，合不同厂家之间的同类产品共有了兼容性，集成了该功能的主板，只需在主板上附加一块模拟信号编码/解码芯片，就能够以较低的成本在个人电脑上实现声音处理功能3、ACRACR是Advance communication risor 之缩写，可译为“升级通讯扩展板”。
作为一种比较新的通信设备扩充解决方案，它采用120pin翻转PCI插槽形式，可以支持包括Audio riser、modem riser、home PNA 卡、Ethernet（以太网）、集成USB接口以及无线接入等多项功能，还有多种方式组合，可以为使用者提供使用的高集成度低成本的解决方案。
它与AMR界面兼容4、ACPIACPI是Advanced configuration and power interface的缩写，可翻译为“高级设置和电源接口”。
它的作用是管理电脑内部各种部件尽可能做到节省能源，其中STR（Suspend To RAM）是ACPI规范中的最佳实现状态，它能够使电脑休眠时的耗电量降为最低，并可瞬间激活5、AGP槽AGP是Accelerated Graphics Port(图形加速端口)的缩写，是显示卡的专用扩展插槽，它是在PCI 图形接口的基础上发展而来的。
主板专业术语
主板上各芯片的功能及名词解释芯片组的概念：芯片组是主板的灵魂，是CPU与周边设备联系的桥梁，它决定主板的速度、性能和档次。
早期586时代由2到4片芯片组成，现在基本上由2片组成（不包括某些一体化主板）它和人的大脑分左脑、右脑一样，，也分为南桥、北桥，各自分工明确。
南桥：主管低速设备，它的引脚连向PCI槽和ISA槽北桥：主管高速设备，主要是控制内存与CPU的通讯及AGP功能。
引脚连向CPU和内存及AGP槽。
芯片组的功能：南桥（主外）：即系统I/O芯片（SI/O）：主要管理中低速外部设备；集成了中断控制器、DMA控制器。
功能如下：1) PCI、ISA与IDE之间的通道。
2) PS/2鼠标3) 控制。
（间接属南桥管理，4) 直接属I/O管理）5) KB控制（keyboard）。
(键盘)6) USB控制。
（通用串行总线）7) SYSTEM CLOCK系统时钟控制。
8) I/O芯片控制。
9) ISA总线。
10) IRQ控制。
（中断请求）11) DMA控制。
（直接存取）12) RTC控制。
北桥（主内）：系统控制芯片，主要负责CPU与内存、CPU与AGP之间的通信。
掌控项目多为高速设备，如：CPU、Host Bus。
后期主板北桥集成了内存控制器、Cache高速控制器；功能如下：1 CPU与内存之间的交流。
2 Cache控制。
3 AGP控制（图形加速端口）4 PCI总线的控制。
5 CPU与外设之间的交流。
6 支持内存的种类及最大容量的控制。
（标7 示出主板的档次）I/O芯片input/output，（局部I/O）。
I/O芯片管理：①LPT（并口，打印口，PP）②COM（串口，鼠标口，SP）③FDD（软驱）④KB控制器（键盘）COM口控制芯片：75232 主板上唯一的一个用±12V电源芯片。
BIOS：基本输入输出系统。
（Basic Input Output Systm)主要负责软件、硬件的连接。
既属于硬件，又属于软件，其固化了开机自检程序，以及主板BIOS编写厂家（Compaq、IBM、Asus等）的信息。
主板术语
主板术语1、芯片组：芯片组（Chipset）是主板的核心组成部分，对于主板而言，芯片组几乎决定了这块主板的功能，进而影响到整个电脑系统性能的发挥，芯片组是主板的灵魂。
芯片组性能的优劣，决定了主板性能的好坏与级别的高低。
主板芯片组几乎决定着主板的全部功能，其中CPU的类型、主板的系统总线频率，内存类型、容量和性能，显卡插槽规格是由芯片组中的北桥芯片决定的；而扩展槽的种类与数量、扩展接口的类型和数量（如USB2.0/1.1，IEEE1394，串口，并口，笔记本的VGA输出接口）等，是由芯片组的南桥决定的。
还有些芯片组由于纳入了3D加速显示（集成显示芯片）、AC＇97声音解码等功能，还决定着计算机系统的显示性能和音频播放性能等。
传统的方式是北桥+南桥的方式，NVIDIA的部分芯片组采用单芯片设计；2、总线：总线是将信息以一个或多个源部件传送到一个或多个目的部件的一组传输线。
通俗的说，就是多个部件间的公共连线，用于在各个部件之间传输信息。
人们常常以MHz表示的速度来描述总线频率。
3、前端总线：前端总线的英文名字是Front Side Bus，通常用FSB表示，是将CPU连接到北桥芯片的总线。
计算机的前端总线频率是由CPU和北桥芯片共同决定的。
数据传输最大带宽取决于所有同时传输的数据的宽度和传输频率，即数据带宽＝（总线频率×数据位宽）÷8。
目前PC机上所能达到的前端总线频率有266MHz、333MHz、400MHz、533MHz、800MHz几种，前端总线频率越大，代表着CPU与北桥芯片之间的数据传输能力越大，更能充分发挥出CPU的功能。
4、外频与前端总线频率的区别：前端总线的速度指的是CPU和北桥芯片间总线的速度，更实质性的表示了CPU和外界数据传输的速度。
而外频的概念是建立在数字脉冲信号震荡速度基础之上的，也就是说，100MHz外频特指数字脉冲信号在每秒钟震荡一万万次，它更多的影响了PIC及其他总线的频率。
主板常见专业术语
主板常见专业术语1、A-LOPSA-LOPS是Automatic CPU over-heat prevention system之缩写，可译为“CPU自动过热预防系统”，这是GIGA（技嘉）为其主板开发的专利技术，A-LOPS是在CPU插座下面安装上一片温度传感器，可随时进行温度监测，一旦发现温度升高超过规定的安全极限或意外情况发生时，保护装置自动启动，在发生报警同时，做相应的应急处理。
2、AC97AC97是Audio codec97之缩写，可译为“音频编码/解码器”它是Intel公司在1996年提出的一种为在个人电脑上有效处理音频信号设计结构，它界定了连接在PC总线上的数字控制器（digitallink）和负责处理模拟信号输入/输出的外部编码/解码器（analog codec）之间的硬件连接规范，合不同厂家之间的同类产品共有了兼容性，集成了该功能的主板，只需在主板上附加一块模拟信号编码/解码芯片，就能够以较低的成本在个人电脑上实现声音处理功能3、ACRACR是Advance communication risor 之缩写，可译为“升级通讯扩展板”。
作为一种比较新的通信设备扩充解决方案，它采用120pin翻转PCI插槽形式，可以支持包括Audio riser、modem riser、home PNA 卡、Ethernet（以太网）、集成USB接口以及无线接入等多项功能，还有多种方式组合，可以为使用者提供使用的高集成度低成本的解决方案。
它与AMR界面兼容4、ACPIACPI是Advanced configuration and power interface的缩写，可翻译为“高级设置和电源接口”。
它的作用是管理电脑内部各种部件尽可能做到节省能源，其中STR（Suspend To RAM）是ACPI规范中的最佳实现状态，它能够使电脑休眠时的耗电量降为最低，并可瞬间激活5、AGP槽AGP是Accelerated Graphics Port(图形加速端口)的缩写，是显示卡的专用扩展插槽，它是在PCI 图形接口的基础上发展而来的。
主板维修术语Book1
1.VTT 参考电压一般在指CPU或内存的参考电压2.VDD/VCC电源/电压3.VDDQ 经过滤波的电源VID 自动识别电压4.VCORE 核心电压一般用在CPU上，指的是CPU的核心电压5.REF 基准电压6.RSMRST#复位南桥的睡眠唤醒逻辑7.SUSCLK 32KHZ实时时钟频率8.SUSB#SLP-S3#南桥发出给I/O 定义ACPI为S3状态。
高电平RTCRST#实时时钟重设信号RTCVCC 实时时钟电压PWRBTN#开机触发信号SLP_S3#/S4#PS-ON#PWM脉冲宽度调制VRM 电压调节模块可理解为告诉南桥待机电压正常，由I/O，网卡芯片，专用开机芯片等发出，高电平有效，一般为3.3V指南桥内部振荡模块RTC发出的32KHZ实时时钟频率定义电源管理模式(acpi)的状态可以理解为南桥告诉I/O,ACPI使用的是S3或S3状态。
至于S3还是S4是在CMOS设置下的ACPI选项下进行设置的。
是一种按一定规律改变脉冲列的脉冲宽度，以调节器节输出量和波形的一种调制方式，在主板上一般指VCORE-CPU上的电源IC在收到VID信号后发出给PWM给场管G极，使场管S极输出CPU需要的电压，有些直接指电源管理芯片指电源控制IC普通IC的电源/电压，VDD有时候指门电路的电压稳定度高于VDD，一般指的是显卡的输入输出电压（1.5v）就是CMOS电路复位即BIOS保存资料丢失，指CMOS跳线上的3V电压是短接开机排针后I/O收到的信号（PWBTN IN#)和I/O回复南桥的是信号（PWBTN OUT#）。
统称PWRNTN#时主板点出和3VSB(L1117)提供给南桥RTC模块的电压EN芯片开启脚UGATE控制脚指控制上管的脚LGATE控制脚指控制下管的脚SS芯片软启动comp电压补偿FB反馈也可以理解为SOFT-START PHASE过流保护B00T电压自举端OCSET过电流设置脚FS/DIS fs/dis就是EN脚CLK：时钟4 a$ U: D! t+ s6 G* fRESET：复位INPUT CPU：初始化ADS：地址状态BEO#-7#：字节使能AP：地址偶校验APCHK#：地址校验检测状态.DP0-7：数据偶校验PCHK#：奇偶校验错使能KEN#：高速缓存使能WB/WT#：回写/通写输入FLUSH#：高速缓存清洗AHOLD：地址占用请求EADS#：有效外部地址HIT#：命中指示INV：无效输入IERR：内部检验错BUSCHK：总线检查输入A20M#：地址位 20 屏蔽PWT：页面高速缓存内存通写PCD：页面高速缓存禁止VCC/VID的PG就应该最终转换送到这个FS/DIS脚当VRM输出的电压过高或者过低时，通过调节占空比来补偿输出电压也就是门驱动供电(芯片内部工作所需电压)这脚接通IC内部一个电流源，通过一个外部电阻来设定IC的过流值。
主机板常用名词介绍
各种外設及接口的簡介（ 5 ）
AGP Pro插槽：是AGP標準的制定人Intel推出的， AGP Pro首先解決了顯卡電源的供應問題和顯卡的散 熱問題。它和AGP插槽的主要區別爲：1、其長度要 比AGP多出一級，也就可以意味著可以AGP Pro顯卡 比AGP顯卡同一時間傳遞更多的資料的定義更多的管 腳信號。 2、需要佔用與AGP Pro插槽相臨的2根或3 個PCI插槽。 IrDa： IrDa（Infrared Data:紅外資料傳 輸）是利用紅外線方式實現電腦之間的資料傳輸。它 也需要一個介面，即紅外線介面。它可以省去電纜連 線。 PS/2滑鼠介面：現今的一些流行的Pentium主板多採 用PS/2做滑鼠介面，而放棄常用的串列介面做滑鼠 介面。這樣做的好處是：既可以節省一個常規串列介 面，又可以使滑鼠得到更快的回應速度。
記憶體﹐Concurrent PCI SIMM﹐DIMM（2）
SIMM（Single-In-line-Menory-Modules)：是 我們經常用到的一種記憶體插槽，它是72線結 構。如今的記憶體模組大部分是把若干個記憶體 晶片集成在一小塊電路板上。 DIMM（Dual-Inline-Menory-Modules)：是一 種新型的168線的記憶體插槽。它要比SIMM插 槽要長一些，可以插下容量不超過64MB的單條 SDRAM。並且它也支援新型的168線EDODRAM記憶體。 CACHE：就是緩存，它分爲一級緩存和二級緩 存。它是爲記憶體和CPU交換資料提供緩衝區 的。只所以大部分主板上都有CACHE晶片或插 槽，是因其與CPU之間的資料交換要比記憶體 和CPU之間的資料交換快的多。
各种外設及接口的簡介（ 4 ）
ATA100介面：就是擁有100MB/秒的介面傳 輸率，使用80針介面電纜，其中有40根地線， 可以避免資料收發時的電磁幹擾的一種介面 標準。ATA 100完全向下相容傳統的IDE， 包括PIO、ATA/33、ATA/66等。 AGP插槽（Accelerated-Graphics-Port:加 速圖形埠）：它是一種爲緩解視頻帶寬緊張 而制定的匯流排結構。它將顯示卡與主板的 晶片組直接相連，進行點對點傳輸。但是它 並不是正規匯流排，因它只能和AGP顯卡相 連，故不具通用和擴展性。其工作的頻率爲 66MHz，是PCI匯流排的一倍，並且可爲視 頻設備提供528MB/S的資料傳輸率。所以實 際上就是PCI的超集合
主板相关术语详解
一、CMOS指互补金属氧化物半导体——一种大规模应用于集成电路芯片制造的原料。
有时人们会把CMOS和BIOS混称，其实CMOS是主板上的一块可读写RAM芯片，是用来保存BIOS的硬件配置和用户对某些参数的设定。
CMOS可由主板的电池供电，即使系统掉电，信息也不会丢失。
CMOS RAM本身只是一块存储器，只有数据保存功能。
而对BIOS中各项参数的设定要通过专门的程序。
BIOS设置程序一般都被厂商整合在芯片中，在开机时通过特定的按键就可进入BIOS设置程序，方便地对系统进行设置（如图1）。
因此BIOS设置有时也被叫做CMOS设置。
图1 BIOS/CMOS设置程序二、PnPPlug-and-Play（即插即用）。
它的作用是自动配置（低层）计算机中的插卡和其他设备，然后告诉对应的设备都做了什么。
PnP的任务是把物理设备和软件（设备驱动程序）相配合，并操作设备，在每个设备和它的驱动程序之间建立通信信道。
换种说法。
PnP分配下列资源给设备和硬件：I/O 地址、 IRQ、 DMA 信道和内存段。
三、I/O地址图2 每个设备都有一个专用的I/O地址I/O地址中I是input的简写，O是output的简写，也就是输入输出地址。
每个设备都会有一个专用的I/O地址（如图2），用来处理自己的输入输出信息。
因此这是绝对不能够重复的。
如果这两个资源有了冲突，系统硬件就会工作不正常。
四、IRQInterrupt ReQuest（中断请求）。
电脑上需要连接很多设备，如声卡、打印机、Modem等。
这些设备可以通过中断请求的方式与CPU进行数据交换。
当一个设备需要CPU来处理它的数据时，可以向CPU发出中断请求信号，让CPU暂停正在执行的工作，转而处理该设备的操作请求，处理完毕后，再返回执行原来的工作。
当一个设备向CPU发出中断请求时，是通过IRQ值来告知CPU到底是哪一个外围设备需要服务，因此每个设备都会占用一个IRQ值（如图3）。
主板名词大全
主板名词大全(1)主板：英文“mainboard”它是电脑中最大的一块电路板，是电脑系统中的核心部件，它的上面布满了各种插槽（可连接声卡/显卡/MODEM/等）、接口（可连接鼠标/键盘等）、电子元件，它们都有自己的职责，并把各种周边设备紧紧连接在一起。
它的性能好坏对电脑的总体指标将产生举足轻重的影响。
AT板型: 也就是“竖”型板设计，即短边位于机箱后面板。
它最初应用于IBM PC/A T机上。
AT主板大小为13×12英寸。
ATX（AT eXternal）板型：是Intel公司提出的新型主板结构。
它的布局是“横”板设计，就象把Baby-AT板型放倒了过来，这样做增加了主板引出端口的空间，使主板可以集成更多的扩展功能。
CPU(Central Processing Unit:中央处理器）：通常也称为微处理器。
它被人们称为电脑的心脏。
它实际上是一个电子元件，它的内部由几百万个晶体管组成的，可分为控制单元、逻辑单元和存储单元三大部分。
其工作原理为：控制单元把输入的指令调动分配后，送到逻辑单元进行处理再形成数据，然后存储到储存器里，最后等着交给应用程序使用。
Socket 7：方形多针脚ZIF（零插拔力：只要将插座上的拉杆轻轻扳起或按下，就可方便地安装和更换）插座插座，支持Intel的Pentium、Pentium MMX，AMD的K5、K6和K6-2，Cyrix的6x86、6x86MX、MII，IDT的Winchip C6等。
Slot 1：INTEL专为奔腾II而设计的一种CPU插座，它是一狭长的242针脚的插槽,提供更大的内部传输带宽和CPU性能。
Socker 370：INETL为赛扬系列而设计的CPU插座，成本降低。
支持VRM8.1规格，核心电压2.0V左右。
Socker 370 II：INETL为Pentium III Coppermine和Celeron II设计的，支持VRM8.4规格，核心电压1.6V左右。
主板维修之专业术语
第七章：专业术语解释1：电路：指电流流过的路，或者说是各种电路元件互相连接而构成的回路。
2：通路状态：一个功能完整的电路，开关接通后为电路的通路状态。
3：短路状态：电路中不该接通的两点之间通了，称为这两点之间的短路状态。
4：开路状态：电路中不该断开的两点之间断开了，称之为这两点之间的开路状态。
5：接触不良状态：电路的某一个点不能可靠的接触上，一会儿能接上，一会儿不能接上，称之为接触不良状态。
6：锁相环：将输入信号与基准信号的相位进行比较，以检出的相差为根据对输出进行修正，使其频率与基准信号同步的电路（PLL）。
7：平台：是指有一定的外形（规格）。
如ATX平台：宽：12英寸，长：9.6英寸。
8：VCC GND：晶体管型数字集成电路的供电端。
VDD VSS：场效应管型数字集成电路的供电端。
9：PWROK：电源准备OK信号（电源好信号）说明是主机板电源的标志。
ATXPG：ATX电源好信号，说明ATX电源工作正常的标志。
VTTPWRGD：1.2V供电的OK信号。
VRMGD：VCORE电压的电源好信号。
10：RST：reset的简称，复位信号。
RTCRST：实时时钟复位信号，用来保存数据。
RSMRST：重置复位信号，南桥上电的必须条件。
PLTRST：南桥发出的先于PCIRST的复位信号。
PCIRST：给PCI设备提供的复位信号。
CPURST：CPU工作的复位信号（初始化）11：DMA：直接访问内存。
DMA控制中心集成在南桥里面。
12：SLP-S3SLP-S4：休眠信号。
（有时用SUSC# SUSB#代替）。
13：PWRBTN#开机信号。
14：PSON#：电源启动信号，（低电平的开机信号）。
15：DUAL：双电源。
16：RAM：可读可写存储器，存储资料掉电易消失。
17：BIOS：Basic Input Output System 基本输入输出系统的英文宿写。
CMOS：互补金属氧化物半导体存储器，属硬件。
18：VCORE：CPU的核心电压。
主板术语大全
芯片组的技术这几年来也是突飞猛进，从ISA、PCI、AGP到PCI-Express，从ATA到SATA，Ultra DMA技术，双通道内存技术，高速前端总线等等 ，每一次新技术的进步都带来电脑性能的提高。2004年，芯片组技术又会面临重大变革，最引人注目的就是PCI Express总线技术，它将取代PCI和AGP，极大的提高设备带宽，从而带来一场电脑技术的革命。另一方面，芯片组技术也在向着高整合性方向发展，例如AMD Athlon 64 CPU内部已经整合了内存控制器，这大大降低了芯片组厂家设计产品的难度，而且现在的芯片组产品已经整合了音频，网络，SATA，RAID等功能，大大降低了用户的成本。
16.支持内存最大容量
17.双通道内存
18.内存插槽
19.显卡插槽
20.硬盘接口类型
21.CPU自动检测
22.硬件错误侦测
23.扩展接口
24.硬件监控
25.电源回路
26.BIOS 27.AGP插槽标准
28.扩展插槽
29.PCI Express插槽
30.Intel芯片组命名规则
主板术语大全
1.适用类型
2.芯片组
3.支持CPU类型
4.CPU插槽类型
5.超线程技术
6.前端总线频率
7.主板结构
8.北桥芯片
9.南桥芯片
10.显示芯片
11.板载音效
12.网卡芯片
13.板载RAID
14.支持内存类型
15.支持内存传输标准
二、芯片组
芯片组（Chipset）是主板的核心组成部分，如果说中央处理器（CPU）是整个电脑系统的心脏，那么芯片组将是整个身体的躯干。在电脑界称设计芯片组的厂家为Core Logic，Core的中文意义是核心或中心，光从字面的意义就足以看出其重要性。对于主板而言，芯片组几乎决定了这块主板的功能，进而影响到整个电脑系统性能的发挥，芯片组是主板的灵魂。芯片组性能的优劣，决定了主板性能的好坏与级别的高低。这是因为目前CPU的型号与种类繁多、功能特点不一，如果芯片组不能与CPU良好地协同工作，将严重地影响计算机的整体性能甚至不能正常工作。
主板常见专业术语(最新整理)
主板常见专业术语 1、A-LOPS A-LOPS是Automatic CPU over-heat prevention system之缩写，可译为“CPU自动过热预防系统”，这是GIGA（技嘉）为其主板开发的专利技术，A-LOPS是在CPU插座下面安装上一片温度传感器，可随时进行温度监测，一旦发现温度升高超过规定的安全极限或意外情况发生时，保护装置自动启动，在发生报警同时，做相应的应急处理。
2、AC97 AC97是Audio codec97之缩写，可译为“音频编码/解码器” 它是Intel公司在1996年提出的一种为在个人电脑上有效处理音频信号设计结构，它界定了连接在PC总线上的数字控制器（digitallink）和负责处理模拟信号输入/输出的外部编码/解码器（analog codec）之间的硬件连接规范，合不同厂家之间的同类产品共有了兼容性，集成了该功能的主板，只需在主板上附加一块模拟信号编码/解码芯片，就能够以较低的成本在个人电脑上实现声音处理功能 3、ACR ACR是Advance communication risor 之缩写，可译为“升级通讯扩展板”。
作为一种比较新的通信设备扩充解决方案，它采用120pin翻转PCI插槽形式，可以支持包括Audio riser、modem riser、home PNA卡、Ethernet（以太网）、集成USB接口以及无线接入等多项功能，还有多种方式组合，可以为使用者提供使用的高集成度低成本的解决方案。
它与AMR界面兼容 4、ACPI ACPI是Advanced configuration and power interface的缩写，可翻译为“高级设置和电源接口”。
它的作用是管理电脑内部各种部件尽可能做到节省能源，其中STR（Suspend To RAM）是ACPI规范中的最佳实现状态，它能够使电脑休眠时的耗电量降为最低，并可瞬间激活 5、AGP槽 AGP是Accelerated Graphics Port(图形加速端口)的缩写，是显示卡的专用扩展插槽，它是在PCI图形接口的基础上发展而来的。
主板上的一些专业术语解释
2、1.8V-2.2V，由2个场效应管和电源IC（TL494CN）输出。
3、1.5V的由一个场效管输出（1084）。
上述的电源IC494CN和场效应管不是每种主板都是固定的，其它板有可能不是同一种IC和场效管。
注：在测场效应管或其它类型电源三极管时，一般测验它有电压输入输出则好，若有输入无输出电压，此管坏。
或I/O 芯片或南桥内部
COM口 无作用：75232的+-12V， I/O芯片，或芯片的供电
并行口无作用：查I/O芯片，和南桥
COM口和并行口还可以用CHECK IT 软件查故障所在
PS-2的鼠标无作用： 供电脚 I/O和南桥
声卡维修
1、 不2、 能检测：查供电，3、 主芯片，4、 晶振。
05—07 KEYBOARD有问题；4b 有显示；b9 除bus外，还有可能北桥，内存有问题。
╘B、╘5 内存有问题（北桥部分）；５３—５４ 开机，但不读内存，之前不开机；
╩ 显示部分短路；０８—２５ 查北桥Ｐ部分；０７ ＲＴＣ
有显示后，屏幕提示的故障：
CPU频率错：查跳线、设置、时钟频率等
３ｄ、４２
４Ｅ 按Ｆ１
00 ４１ ＢIOS 可能性较大 COMS 电路 RTC
C1→05→C1→05（循环）
1，内存槽。2，CPU供电。3，I/O芯片。4，KBC。
U1→05→U1→05（循环）
七、逻辑推理法：
主要用于推断TTL、74系列，门电路的好坏。
非门：反向器 或门：加法器 与门：乘法器
插槽短路或人为短路（锡渣）
不开机的维修：
主板术语
1、主板 : BIOS计算机用户在使用计算机的过程中，都会接触到BIOS，它在计算机系统中起着非常重要的作用。
一块主板性能优越与否，很大程度上取决于主板上的BIOS管理功能是否先进。
BIOS（Basic Input/Output System，基本输入输出系统）全称是ROM－BIOS，是只读存储器基本输入／输出系统的简写，它实际是一组被固化到电脑中，为电脑提供最低级最直接的硬件控制的程序，它是连通软件程序和硬件设备之间的枢纽，通俗地说，BIOS是硬件与软件程序之间的一个“转换器”或者说是接口（虽然它本身也只是一个程序），负责解决硬件的即时要求，并按软件对硬件的操作要求具体执行。
BIOS芯片是主板上一块长方型或正方型芯片，BIOS中主要存放：1.自诊断程序：通过读取CMOS RAM中的内容识别硬件配置，并对其进行自检和初始化；2.CMOS设置程序：引导过程中，用特殊热键启动，进行设置后，存入CMOS RAM中；3.系统自举装载程序：在自检成功后将磁盘相对0道0扇区上的引导程序装入内存，让其运行以装入DOS系统；4.主要I／O设备的驱动程序和中断服务；由于BIOS直接和系统硬件资源打交道，因此总是针对某一类型的硬件系统，而各种硬件系统又各有不同，所以存在各种不同种类的BIOS，随着硬件技术的发展，同一种BIOS也先后出现了不同的版本，新版本的BIOS比起老版本来说，功能更强。
BIOS的功能目前市场上主要的BIOS有AMI BIOS和Award BIOS以及Phoenix BIOS，其中，Award和Phoenix已经合并，二者的技术也互有融合。
从功能上看，BIOS分为三个部分：∙自检及初始化程序；∙硬件中断处理；∙程序服务请求；（一）自检及初始化这部分负责启动电脑，具体有三个部分，第一个部分是用于电脑刚接通电源时对硬件部分的检测，也叫做加电自检（Power On Self Test，简称POST），功能是检查电脑是否良好，通常完整的POST自检将包括对CPU，640K基本内存，1M以上的扩展内存，ROM，主板，CMOS存储器，串并口，显示卡，软硬盘子系统及键盘进行测试，一旦在自检中发现问题，系统将给出提示信息或鸣笛警告。
主板相关的技术名词解释
主板相关的技术名词解释第1篇：主板相关的技术名词解释acpi：advancedconfigurationandpowerinterface，即高级配置和电源管理界面。
说明这种接口标准使得*作系统第一次能够执行对电源和系统配置进行控制的功能。
采用acpi标准，系统制造商就能够推出与最新的个人电脑独创的onnow设计相一致的系统产品。
bios：basicinput-outputsystem说明即pc的基本输入输出系统，是集成在主板上的一个rom芯片，其中保存有pc系统最重要的基本输入/输出程序、系统信息设置程序、开机上电自检程序和系统启动自举程序。
在主板上可以看到biosrom芯片。
一块主板*能优越与否、是否运行稳定、兼容*是否很好等关键问题，很大程度上取决于板上的bios管理功能是否先进。
cmos本意是指互补金属氧化物半导体——一种大规模应用于集成电路芯片制造的制作工艺。
体现在微机主板上的一块可读写的ram芯片，用来保存当前系统的硬件配置和用户对某些参数的设置。
说明cmos可由主板的电池供电，即使系统掉电，信息也不会丢失。
cmosram本身只是一块存储器，只有系统参数设置数据保存功能，而对cmos中各项参数的设置要通过专门的程序，也就是bios。
早期的cmos设置程序是存放在软盘上的(如ibm的pc/at机型)，使用很不方便。
现在多数未完，继续阅读 >第2篇：人体寄生虫学的相关名词解释寄生关系：两种生物生活在一起，一方受益，另一方受害。
寄生虫：暂时或永久*的生活在另一种动物的体内或体表，以对方为居住场所，从对方获取营养维持自己的生命活动，并使对方造成损害的低等动物。
（即寄生关系中获利的低等动物。
）宿主：被寄生虫寄生并遭到损害的人或动物。
分为终宿主、中间宿主、转续宿主、保虫宿主等。
转续宿主：某些寄生虫幼虫不能侵入非正常宿主，不能发育为成虫，但此幼虫若有机会再进入正常终宿主，仍可发育为成虫，这种非正常的宿主称为转续宿主。
