超声刀的安装过程及注意

Controlling the Balance
(between cutting and coagulation)
➢ 组织张力
组织 张力大
切割快 = 止血少
组织 张力小
切割慢 = 止血多
保持平衡 (在切割和凝固之间)
➢ 能量
能量多
Level 5 (100 微米)
能量少
Level 3 (70 微米)
使用时最好把组织钳夹在刀头前2/3的部位
使用每隔10—15分钟时，把刀头浸在水中踩脚档并轻轻抖动 ，把刀头里的组织和血块冲出，以免堵塞
清洗10mm刀芯时用软布轻擦，切忌用刷子刷洗，以免损伤硅 胶环，影响功率
超声刀的安装过程及注意事项
Ethicon-Endo Surgery 王磊
超声刀应用于外科中的基本原理
➢ 电流传导至手柄 ➢ 手柄内压电陶瓷片激活工作 ➢ 陶瓷片将电能转换成机械能 产生纵向机械振动并在传导轴节点处扩大 ➢ 传导至刀头咬口达到最大 55,500 Hz高频振动
➢ 刀头接触组织，加压并夹闭血管 ➢ H+ 腱被打断, 组织蛋白细胞变性
单极电刀
(50 watts blend)
超声刀
(Level 5)
空洞化效应
低压状态下的刀头振动导致组织内水份流动并汽化, 组织 层面被打开或游离.
能量
水汽 37ºC
腹膜 组织层面
汽化现象
水份
汽化使组织层面游离或切开
超声产品特征
极少的焦痂 极少的烟雾 多功能：切割，凝血，分离，抓持 精确的切割和可控的凝固 最小的对周边组织的热损伤
启动 启动
排除 服务 清除排风口/服务 连接/更换 冷却/更换 连接/清除/更换 清除/更换 清除/更换
超声产品的其它注意点
确认超声刀的脚部是固定在车架顶部的凹槽里
放置在离电刀至少1米远处，尽可能用两个不同的电源插座 用最小的音量启动 最低的音调是A 同时踩到两个脚踏开关时，会有报警，但没有故障代码
切割快 止血小
切割慢 wk.baidu.com 止血多
巧用超声刀G300
▪ 控制好切割及凝血的五要素 1. 功 率 2. 刀 面 3. 握力/压力 4. 组织张力 5. 时 间

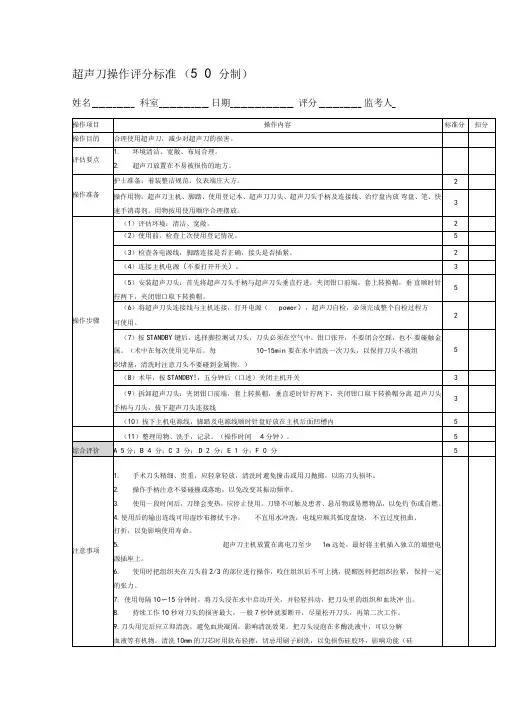

超声产品安装过程

1.
2.

3.
接电源线 在机身后面, 不要和电刀使用同一个插线板, 最好单独使用
接脚踏 (两个插孔, 可任选一个)
➢ 变性蛋白形成粘性凝结物 ➢ 产生温度比电刀明显降低，切割和止血同时完成
➢ 切割止血同时完成，达到最小的组织损伤
手术器械工作温度
蛋白凝结
组织脱水
焦痂形成 (氧化)
50º C
100º C
150º C
400º C+
蛋白变性形 成凝结物
组织脱水气化 组织灼伤，形 成焦痂
切口及愈合的比较(猪的肝脏组织)
超声产品临床优势
无电流通过病人躯体 最小的组织焦痂和干燥 最小热损伤下的精确切割 极少的烟雾 多功能，减少器械的更换
2005年豪韵STM上市（第三代）
➢ 美国FDA认证可处理 5mm血管—独有(动物实 验可处理7mm血管)
➢ 切割速度及凝血效果均 提高50%
➢ 一体化手控 ➢ 真正多功能
主机部分---红点对红点 (拔时需注意, 为锁簧装置)
脚踏部分---用力按紧电缆线接口再旋紧
接手柄主机部分---平口对平口（白点）
4.

安装刀头（A+B+C） A. adapter 转换帽 （10mm多用剪） B. blade 刀头 C. click 扭力扳手 （听到咔咔两声）
超声产品安装过程
36cm 14cm
23cm
Controlling the Balance
(between cutting and coagulation)
➢ 时间
时间短
切割快 止血少
时间长
切割慢 止血多
Controlling the Balance
(between cutting and coagulation)
•
主机发出自检音,屏幕出现沙漏
•
自检5秒左右,直到正常音后方可使用
•
需张开刀头,在空气中自检
超声产品的自检
按Standby 键，使其灯熄灭，这时Ready灯亮；
脚踩脚档，自检过程开始，主机发出自检提示音，将持续3—5 秒。过渡到正常音后可以开始使用。
如果过不了自检，主机屏幕将显示故障及其代码，Standby 灯亮。排除故障后重复上述步骤（故障代码及排除方法见后附 表格）。
超声产品的其它注意点
预运行的诊断测试
▪ 在按STANDBY键后就可执行 ▪ 必须完成整个测试过程，否则测试会再重复 ▪ 刀头必须在空气中，钳口张开 ▪ 测试可由脚控或手控操作 ▪ 机械能会通过刀头，不要用手触摸
超声产品的其它注意点
使用手柄连接器定位时确定手柄完全插入连接处，如果故
障 发生时，用STANDBY键清除
在READY状态下，能感觉到测试时进入刀头的能量（象一个 脉冲）- 这是正常安全的
不能闭合空踩，夹持金属及骨头，不能用于输卵管的闭合 (因为是永久性闭合)
不要试着去演示所有的7个故障信息，和如何去排除故障
在电刀运行的时候不要进行系统诊断
错误可以由STANDBY键清除
超声刀刀头的保养
➢ 握力/压力
握力强
ETHICON ENDO-SURGERY
握力强
握力小
ETHICON ENDO-SURGERY
握力小
Controlling the Balance
(between cutting and coagulation)
➢ 刀头锐利性
锐面刀头
切割快 止血少
钝面
切割慢 止血多
❖ 如果使用旧刀头时想避开自检，可用测试棒过自检关，做法同 上，过渡到正常音后再换上刀头使用即可。
❖ Standby键亦是清除键
超声产品的系统诊断
故障代码 1: 主机 2: 主机温度 3: 手柄 4: 手柄温度 5: 器械 6: 脚控 7: 手控
可能的原因 坏
无通风/坏 坏
高压灭菌/坏 连接/塞住/坏

5. 安装刀鞘：两嘴打开 刀头并齐 对准刀面（任何一个面,靠近圆点为钝面）

锁定刀头（拔掉定位针）
6. 打开电源, 主机自我检测3-5秒后，Standby灯亮
7. 调整功率（默认值为Level 3和Level 5）
8. 按Standby键, Ready键亮
9. 脚踩脚踏开关,开始自检
