ProfileMaker教程四-扫描仪icc制作
![ProfileMaker教程四-扫描仪icc制作](https://img.taocdn.com/s3/m/b53f8fc889eb172ded63b721.png)
制作扫描仪icc文件,首先要准备一张扫描仪专用的色卡,常规的有IT8.7/2(反射色卡)、HCT反射色卡。
我们这里演示使用的是本网站出售的IT8.7/2(反射色卡),HCT色卡制作icc的步骤完全一致。

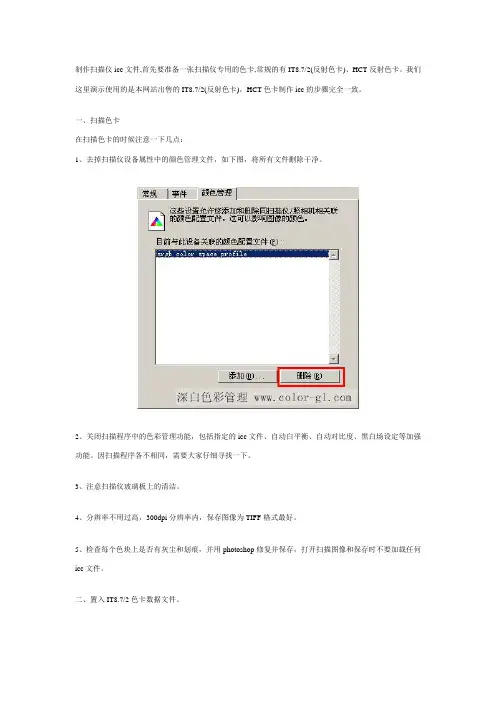

一、扫描色卡在扫描色卡的时候注意一下几点:1、去掉扫描仪设备属性中的颜色管理文件,如下图,将所有文件删除干净。
2、关闭扫描程序中的色彩管理功能,包括指定的icc文件、自动白平衡、自动对比度、黑白场设定等加强功能。
因扫描程序各不相同,需要大家仔细寻找一下。
3、注意扫描仪玻璃板上的清洁。
4、分辨率不用过高,300dpi分辨率内,保存图像为TIFF格式最好。
5、检查每个色块上是否有灰尘和划痕,并用photoshop修复并保存,打开扫描图像和保存时不要加载任何icc文件。
二、置入IT8.7/2色卡数据文件。
如使用的是本网站销售的色卡,则需将像对应的IT8.7/2色卡数据文件放置在:你的安装路径/ GretagMacbeth/ProfileMaker Professional 5.0.5/ Reference Files/ Scanner中。
三、建立扫描仪特性文件(icc)1、打开ProfileMaker软件,选择SCANNER(扫描仪)。
在Reference Data(参考数据)中选择相对应的色卡IT8.7/2色卡数据文件,如图:2、在Measuerement Data(测量数据)中选择Open,打开刚扫描色卡保存的图像tiff文件。
将图像色块部位全部处于选择区域内,如图:3、完成后点ok,回到SCANNER界面,如下图:Profile Size为可选择icc文件的大小,有标准和大文件两种选项Perceptual Rendering intent(知觉的表现意图)有两种选项:纸张的灰色和灰平衡,两种选项可分别试试,在灰色的表现上有所不同。
4、点击Start,将icc保存到软件默认的系统中,即可完成扫描仪icc制作。
KCAM4的简单使用方法
![KCAM4的简单使用方法](https://img.taocdn.com/s3/m/29aa033987c24028915fc336.png)

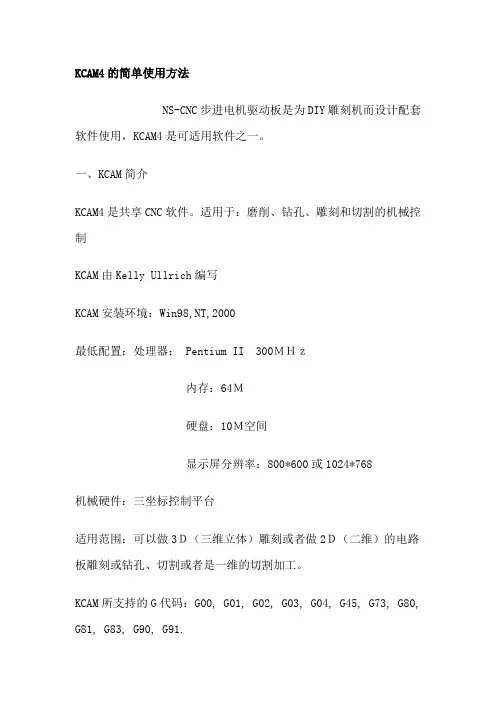

KCAM4的简单使用方法NS-CNC步进电机驱动板是为DIY雕刻机而设计配套软件使用,KCAM4是可适用软件之一。
一、KCAM简介KCAM4是共享CNC软件。
适用于:磨削、钻孔、雕刻和切割的机械控制KCAM由Kelly Ullrich编写KCAM安装环境:Win98,NT,2000最低配置:处理器: Pentium II 300MHz内存:64M硬盘:10M空间显示屏分辨率:800*600或1024*768机械硬件:三坐标控制平台适用范围:可以做3D(三维立体)雕刻或者做2D(二维)的电路板雕刻或钻孔、切割或者是一维的切割加工。
KCAM所支持的G代码:G00, G01, G02, G03, G04, G45, G73, G80, G81, G83, G90, G91.KCAM所支持的M代码:M01, M02, M03, M04, M05 和用户自定义的M 代码。
起动KCAM时产生缺少*DLL文件的提示是因为WIN系统中其它程序对打印端口的控制,而KCAM并未被注册。
KCAM4为执行性控制软件安装运行KCAM4首先设置输入选项KCAM4并口设置项:菜单-Setp- Port Setup- LPT Setup设置KCAM4软件给予很好的适应性,按以上各数值设置好即可.步进电机驱动板并口电缆的选用:NSC-NC步进电机驱动板通用设计输入为25针阴性并口插接座,使用普通1对1计算机并口延长线(两边阳口)。
如当地买不到也可自制:找2只25针阳性并口插头、1.5米长10芯屏蔽线,将1、2、3、4、5、6、7、14、16脚分别对应焊好,18-25脚并接为地线即可KCAM4的Table Setup的调整按我们中国人的习惯选择Metric(公制)AxisX/Y/Z 轴设置根据你DIY雕刻机所选择步进电机参数和丝杆螺距选择如上图所示红线框内为KCAM4的速度设置项,改变数值即可调整雕刻速度。
对DIY雕刻机的一点看法作者:尼士来源:时间:2009-1-1 10:50:30 阅读次数:1205 对DIY雕刻机的一点看法近来DIY雕刻机的兴趣指数大有攀升之势。
