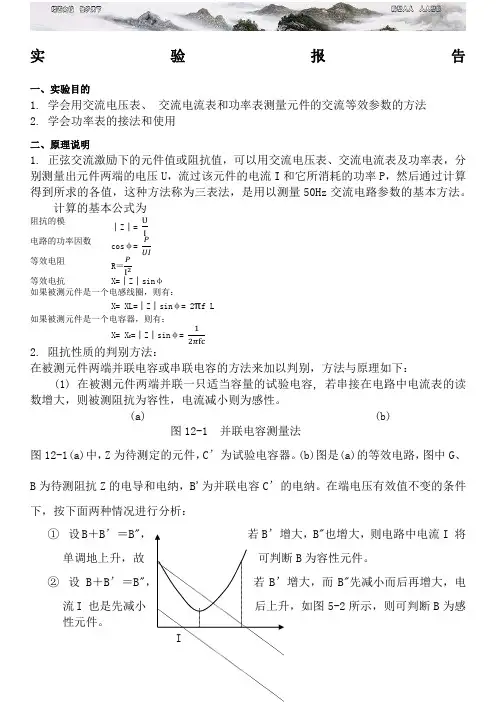

实验十二用三表法测量交流电路等效参数
实验报告院（系）：信息科学与技术学院组别：第二组专业：13级电子一班实验题目：实验十二用三表法测量交流电路等效参数 2014年5月12日一、实验目的1. 学会用交流电压表、交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用二、原理说明1. 正弦交流激励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U，流过该元件的电流I和它所消耗的功率P，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz交流电路参数的基本方法。
计算的基本公式为阻抗的模│Z│=电路的功率因数cosφ=等效电阻R＝等效电抗X=│Z│sinφ如果被测元件是一个电感线圈，则有：X= XL=│Z│sinφ= 2 f L如果被测元件是一个电容器，则有：X= X C=│Z│sinφ=2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下：(1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。
(a) (b)图12-1 并联电容测量法图12-1(a)中，Z为待测定的元件，C’为试验电容器。
(b)图是(a)的等效电路，图中G、B为待测阻抗Z的电导和电纳，B'为并联电容C’的电纳。
在端电压有效值不变的条件下，按下面两种情况进行分析：①设B＋B’＝B"，若B’增大，B"也增大，则电路中电流I 将单调地上升，故可判断B为容性元件。
②设B＋B’＝B"，若B’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，则可判断B为感性元件。
II2I gB 2B B’图5-2 I-B'关系曲线由上分析可见，当B为容性元件时，对并联电容C’值无特殊要求；而当B为感性元件时，B’<│2B│才有判定为感性的意义。
B’>│2B│时，电流单调上升，与B 为容性时相同，并不能说明电路是感性的。
lab_交流参数的测量 -三表法实验课件
实验仪器设备
1. 单相自耦调压器 2. 交流多功能表 3. 互感器 4. 电容器 5. 电阻器 1台 两块 1只 若干 若干
3
三表法实验原理图
* A 2 20 V
I ≤ 20 0m A
*
W
R L C
~
V
k1
k2
4
预习要求
1. 复习正弦交流电路中RL串联、RC串联的简单二端 网络的伏安特性及功率的计算，熟练掌握阻抗三 角形并应用相量图分析各物理量之间的关系，熟 记有关计算公式。 2. 在开放实验室时提前进行调研,了解实验设备、仪 表型号及使用方法，抄录实验参数。 3. 拟出实验表格，应有测量值、计算值等栏目。
1
电路测试技术
交流参数的测量 －三表法
实验目的
1. 学习使用功率表、电压表和电流表测定交流电路 元件参数的方法。 2. 加强对正弦稳态电路中电压、电流相量分析的理 解。 3. 深入理解R、L、C在交流电路中的作用及分析方 法。 4. 学习使用功率表、自耦调压器等，以及电路元件 的选择和使用方法。
2
9
À谢谢收看
ห้องสมุดไป่ตู้10
4. RC网络的测试数据与计算结果同元件标称值进行对 照。并测量UR、UC与U，画出相量图，进行相量分析计
算。
6
实验注意事项
1. 实验中保持电源电流I≤200mA,因为互感器额定电流 Ie=200mA。实验用元件电阻R和电容C看成单一参数元件。 电阻R除选阻值外，还要确定合适的功率。电容器除了容量 外，还应确定耐压。 2. 功率表的电流线圈应串入电路，电压线圈应并联接入电路， 两线圈带＊号的端钮应该连在一起。 3. 自耦调压器一次侧、二次侧不准接反。通电前，调压器的手 轮应调到零位，通电后逐渐升压，要注意电流表指示值，不 要超过调压器和负载允许通过的电流。 4. 严禁带电拆、改接线，注意安全。
交流等效参数的测定全解
实验注意事项
1. 本实验采用市电220V交流电源供电， 注意人身安全。 2. 自耦调压器在接通电源或者调节前，应将其手柄置在 零位上， 3. 用示波器判断阻抗性质时，激励源需采用信号发生器， 不可直接市电或交流电。 4.实验所用功率表为智能交流功率表，其电压接线端应与 负载并联，电流接线端应与负载串联。
实验报告
1、根据三表法测得的数据，计算cosφ 。 2、由接入不同测试电容时，总结总电流的变化规律来 判定不同负载下电路的阻抗性质。 3、画出表中某种状态下电路的电流相量图，并根据电 流相量图说明并联不同容量的电容器后电路的性质是 否改变。
思考题
1、单相电路中，功率表测得的是：a.总功率，b无功 功率，c有功功率，d都可以。 2、结合照明电路原理，请问荧光灯照明电路是何种性 质？验证之。 3、结合测试条件，试问感性电路中，如何提高电路的 功率因数？ 4、实验中需要监测电流防止过流，交流电路中，结合 电路阻抗变化说明原因。
0～500V 0～5A 单相 0～380V
30W日光灯配用 4.7μ F/500V 15W/220V 50Hz正弦波
1 1 1 1
1 1 3 1 1
实验内容
测试线路如图示,按图接线，先将调压器调至0V,方可接通市电电源。 分别测15W白炽灯(R)、30W日光灯、镇流器(L) 和4.7μF电容器(C)的 等效参数
实验十三 元件交流等效参数的测定
综合性实验
实验十二用三表法测量交流电路等效参数
实验报告一、实验目的1. 学会用交流电压表、 交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用二、原理说明1. 正弦交流激励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U ，流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz 交流电路参数的基本方法。
计算的基本公式为阻抗的模 │Z │= UI 电路的功率因数 cos φ= P UI等效电阻R ＝P I 2等效电抗 X=│Z │sin φ 如果被测元件是一个电感线圈，则有：X= XL=│Z │sin φ= 2πf L如果被测元件是一个电容器，则有：X= X C =│Z │sin φ=12πfc2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下： (1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。
(a) (b) 图12-1 并联电容测量法图12-1(a)中，Z为待测定的元件，C’为试验电容器。
(b)图是(a)的等效电路，图中G、B为待测阻抗Z的电导和电纳，B'为并联电容C’的电纳。
在端电压有效值不变的条件下，按下面两种情况进行分析：①设B＋B’＝B"，若B’增大，B"也增大，则电路中电流I 将单调地上升，故可判断B为容性元件。
②设B＋B’＝B"，若B’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，则可判断B为感性元件。
2B B’图5-2 I-B'关系曲线由上分析可见，当B为容性元件时，对并联电容C’值无特殊要求；而当B为感性元件时，B’<│2B│才有判定为感性的意义。
B’>│2B│时，电流单调上升，与B 为容性时相同，并不能说明电路是感性的。
实验十二用三表法测量交流电路等效参数
实验十二用三表法测量交流电路等效参数Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】实验报告一、实验目的1. 学会用交流电压表、 交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用 二、原理说明1. 正弦交流激励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U ，流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz 交流电路参数的基本方法。
计算的基本公式为阻抗的模 │Z │= UI 电路的功率因数 cos φ= P UI等效电阻R ＝PI 2等效电抗 X=│Z │sin φ 如果被测元件是一个电感线圈，则有： X= XL=│Z │sin φ= 2πf L 如果被测元件是一个电容器，则有：X= X C =│Z │sin φ=12πfc2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下：(1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。
(a) (b) 图12-1 并联电容测量法图12-1(a)中，Z 为待测定的元件，C ’为试验电容器。
(b)图是(a)的等效电路，图中G 、B 为待测阻抗Z 的电导和电纳，B'为并联电容C ’的电纳。
在端电压有效值不变的条件下，按下面两种情况进行分析：① 设B ＋B ’＝B"，若B ’增大，B"也增大，则电路中电流I 将单调地上升，故可判断B 为容性元件。
② 设B ＋B ’＝B"，若B ’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，则可判断B 为感性元件。
I I 2 I gB 2B B ’ 图5-2 I-B'关系曲线由上分析可见，当B 为容性元件时，对并联电容C ’值无特殊要求；而当B 为感性元件时，B ’<│2B │才有判定为感性的意义。
实验十二用三表法测量交流电路等效参数
实验报告一、实验目的1. 学会用交流电压表、 交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用二、原理说明1. 正弦交流激励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U ，流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz 交流电路参数的基本方法。
计算的基本公式为阻抗的模 │Z │= UI 电路的功率因数 cos φ= P UI等效电阻R ＝P I 2等效电抗 X=│Z │sin φ 如果被测元件是一个电感线圈，则有：X= XL=│Z │sin φ= 2πf L如果被测元件是一个电容器，则有：X= X C =│Z │sin φ=12πfc2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下：(1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。
(a) (b) 图12-1 并联电容测量法图12-1(a)中，Z 为待测定的元件，C ’为试验电容器。
(b)图是(a)的等效电路，图中G 、B 为待测阻抗Z 的电导和电纳，B'为并联电容C ’的电纳。
在端电压有效值不变的条件下，按下面两种情况进行分析： ① 设B ＋B ’＝B"，B"也增大，则电路中电流I 将单调地上升，故B 为容性元件。
② 设B ＋B ’＝B"增大，而B"先减小而后再增大，电流I 也是先减小5-2所示，则可判断B 为感性元件。
I2I gB 2B B’图5-2 I-B'关系曲线由上分析可见，当B为容性元件时，对并联电容C’值无特殊要求；而当B为感性元件时，B’<│2B│才有判定为感性的意义。
B’>│2B│时，电流单调上升，与B 为容性时相同，并不能说明电路是感性的。
《电工三表的使用》课件
学习目标
01
掌握电工三表的基本原 理和电路组成。
02
熟悉电工三表的正确使 用方法和操作中的应用实例 。
04
掌握电工三表常见故障 的排查和维修方法。
02
电工三表概述
万用表
总结词
多功能测量工具
详细描述
万用表是一种多功能测量工具，可以用来测量电流、电压、电阻等电学参数。 它具有测量精度高、使用方便、携带轻便等特点，是电工必备的测量仪表之一 。
钳形电流表
总结词
方便的电流测量工具
详细描述
钳形电流表是一种方便的电流测量工具，其外形像一个钳子，可以直接夹住导线 来测量电流。它具有操作简单、携带方便、测量准确等特点，广泛应用于电工现 场测量。
兆欧表
总结词
高电压绝缘电阻测试设备
详细描述
兆欧表是一种高电压绝缘电阻测试设备，用于测量电气设备的绝缘电阻。它具有输出电压高、测量范围广、精度 高、使用安全等特点，是电工检测电气设备绝缘性能的重要工具之一。
01
确保在安全的环境下使用电工三表，避免在高压或大电流环境
下操作，以免造成设备损坏或人员伤亡。
避免测量带电线路
02
在使用电工三表测量线路时，应确保线路已经断电或不带电，
以防止触电事故。
正确使用探棒和导线
03
使用探棒和导线时应遵循正确的操作方法，避免因操作不当导
致设备损坏或人员受伤。
维护与保养
01
02
03
定期清洁
定期清洁仪表外壳和表面 ，保持清洁卫生。
检查电池
定期检查仪表电池是否完 好，如有问题应及时更换 。
存放干燥处
仪表应存放在干燥的环境 中，避免潮湿和霉变对仪 表造成损害。
实验十二-用三表法测量交流电路等效参数
实验报告一、实验目的1. 学会用交流电压表、交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用二、原理说明1. 正弦交流激励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U，流过该元件的电流I和它所消耗的功率P，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz交流电路参数的基本方法。
计算的基本公式为阻抗的模│Z│= UI电路的功率因数cosφ= PUI等效电阻R＝PI2等效电抗X=│Z│sinφ如果被测元件是一个电感线圈，则有：X= XL=│Z│sinφ= 2πf L如果被测元件是一个电容器，则有：X= X C=│Z│sinφ= 12πfc2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下：(1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。
(a) (b)图12-1 并联电容测量法图12-1(a)中，Z为待测定的元件，C’为试验电容器。
(b)图是(a)的等效电路，图中G、B为待测阻抗Z的电导和电纳，B'为并联电容C’的电纳。
在端电压有效值不变的条件下，按下面两种情况进行分析：①设B＋B’＝B"，若B’增大，B"也增大，则电路中电流I 将单调地上升，故可判断B为容性元件。
②设B＋B’＝B"，若B’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，则可判断B为感性元件。
II2I gB 2B B’图5-2 I-B'关系曲线由上分析可见，当B为容性元件时，对并联电容C’值无特殊要求；而当B为感性元件时，B’<│2B│才有判定为感性的意义。
B’>│2B│时，电流单调上升，与B 为容性时相同，并不能说明电路是感性的。
因此B’<│2B│是判断电路性质的可靠条件，由此得判定条件为C’=2Bω(2) 与被测元件串联一个适当容量的试验电容，若被测阻抗的端电压下降，则判为容性，端压上升则为感性，判定条件为1ωC’<│2X│式中X为被测阻抗的电抗值，C’为串联试验电容值，此关系式可自行证明。
实验十二用三表法测量交流电路等效参数
实验报告一、实验目的1. 学会用交流电压表、交流电流表和功率表测量元件的交流等效参数的方式2. 学会功率表的接法和利用二、原理说明1. 正弦交流鼓励下的元件值或阻抗值，能够用交流电压表、交流电流表及功率表，别离测量出元件两头的电压U，流过该元件的电流I和它所消耗的功率P，然后通过计算取得所求的各值，这种方式称为三表法，是用以测量50Hz交流电路参数的大体方式。
计算的大体公式为阻抗的模│Z│= U I电路的功率因数cosφ= P UI等效电阻R＝P I等效电抗X=│Z│sinφ如果被测元件是一个电感线圈，则有：X= XL=│Z│sinφ= 2πf L 如果被测元件是一个电容器，则有：X= X C=│Z│sinφ=1 2πfc2. 阻抗性质的判别方式：在被测元件两头并联电容或串联电容的方式来加以判别，方式与原理如下：(1) 在被测元件两头并联一只适当容量的实验电容, 假设串接在电路中电流表的读数增大，那么被测阻抗为容性，电流减小那么为感性。
(a) (b)图12-1 并联电容测量法图12-1(a)中，Z为待测定的元件，C’为实验电容器。
(b)图是(a)的等效电路，图中G、B为待测阻抗Z的电导和电纳，B'为并联电容C’的电纳。
在端电压有效值不变的条件下，按下面两种情形进行分析：①设B＋B’＝B"，假设B’增大，B"也增大，那么电路中电流I 将单调地上升，故可判定B为容性元件。
②设B＋B’＝B"，假设B’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，那么可判定B为感性元件。
I I 2I gB 2B B ’图5-2 I -B'关系曲线由上分析可见，当B 为容性元件时，对并联电容C ’值无特殊要求；而当B 为感性元件时，B ’<│2B │才有判定为感性的意义。
B ’>│2B │时， 电流单调上升，与B 为容性时相同，并非能说明电路是感性的。
电工三表的使用PPT课件
(1) 兆欧表必须水平放置于平稳、 牢固的地方, 以免在摇动时因抖动和倾斜产生测量误差。 (2) 接线必须正确无误, 接线柱“E”(接地)、 “L”(线路)和“G”(保护环或称屏蔽端子)与被测物的连接线必须用单根线, 要求绝缘良好, 不得绞合, 表面不得与被测物体接触。 (3) 摇动手柄的转速要均匀, 一般规定为120 r/min, 允许有±20%的变化, 但不应超过25%。 通常要摇动1 min待指针稳定后再读数。
(四) 数字式万用表
数字式万用表由液晶显示屏、 量程转换开关、 表笔插孔等组成。
1、面板介绍 (1)POWER:电源开关 (2) :电阻测量档位(量程有200、2K、20K、200K、2M、20M、200M) (3) :交流电压测量档位(量程有2V、 20V、200V、700V) (4) :交流电流测量档位(量程有20m 200m、2000m) (5) :直流电流测量档位(量程有2m、 20m、200m、20A) (6) :直流电压测量档位(量程有 200m、2v、20v、200v、1000v)
(一)、 钳形电流表的工作原理
钳形电流表
钳形电流表是根据电流互感器的原理制的, 互感器的铁心制成活动开口,且成钳形,活动部分与手柄相连。当紧握手柄时电流互感器的铁心张开,可将被测载流导线置于钳口中,该载流导线成为电流互感器的初级线圈。关闭钳口,在电流互感器的铁心中就有交变磁通通过,互感器的次级线圈中产生感应电流。电流表接于次级线圈两端,它的指针所指示的电流与钳入的载流导线的工作电流成正比,可直接从刻度盘上读出被测电流值。
一、万用表
万用表是电工必备的一个测量仪表,主要用来测量电压、电流、电阻等参数,俗称三用表。 万用表可分为指针式万用表和数字式万用表。
实验十二-用三表法测量交流电路等效参数
实验报告一、实验目的1. 学会用交流电压表、交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用二、原理说明1. 正弦交流鼓励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U，流过该元件的电流I和它所消耗的功率P，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz交流电路参数的根本方法。
计算的根本公式为阻抗的模│Z│=电路的功率因数cosφ=等效电阻R＝等效电抗X=│Z│sinφ如果被测元件是一个电感线圈，那么有：X= XL=│Z│sinφ= 2 f L如果被测元件是一个电容器，那么有：X= X C=│Z│sinφ=2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下：(1) 在被测元件两端并联一只适当容量的试验电容, 假设串接在电路中电流表的读数增大，那么被测阻抗为容性，电流减小那么为感性。
(a) (b)图12-1 并联电容测量法图12-1(a)中，Z为待测定的元件，C’为试验电容器。
(b)图是(a)的等效电路，图中G、B为待测阻抗Z的电导和电纳，B'为并联电容C’的电纳。
在端电压有效值不变的条件下，按下面两种情况进行分析：①设B＋B’＝B"，假设B’增大，B"也增大，那么电路中电流I 将单调地上升，故可判断B为容性元件。
②设B＋B’＝B"，假设B’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，那么可判断B为感性元件。
II2I gB 2B B’图5-2 I-B'关系曲线由上分析可见，当B为容性元件时，对并联电容C’值无特殊要求；而当B为感性元件时，B’<│2B│才有判定为感性的意义。
B’>│2B│时，电流单调上升，与B 为容性时相同，并不能说明电路是感性的。
因此B’<│2B│是判断电路性质的可靠条件，由此得判定条件为C’=(2) 与被测元件串联一个适当容量的试验电容，假设被测阻抗的端电压下降，那么判为容性，端压上升那么为感性，判定条件为<│2X│式中X为被测阻抗的电抗值，C’为串联试验电容值，此关系式可自行证明。
实验十二 用三表法测量交流电路等效参数
实验报告一、实验目的1. 学会用交流电压表、 交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用二、原理说明1. 正弦交流激励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U ，流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz 交流电路参数的基本方法。
计算的基本公式为阻抗的模 │Z │= UI 电路的功率因数 cos φ= P UI等效电阻R ＝P I 2等效电抗 X=│Z │sin φ 如果被测元件是一个电感线圈，则有：X= XL=│Z │sin φ= 2πf L如果被测元件是一个电容器，则有：X= X C =│Z │sin φ=12πfc2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下： (1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。
(a) (b) 图12-1 并联电容测量法图12-1(a)中，Z为待测定的元件，C’为试验电容器。
(b)图是(a)的等效电路，图中G、B为待测阻抗Z的电导和电纳，B'为并联电容C’的电纳。
在端电压有效值不变的条件下，按下面两种情况进行分析：①设B＋B’＝B"，若B’增大，B"也增大，则电路中电流I 将单调地上升，故可判断B为容性元件。
②设B＋B’＝B"，若B’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，则可判断B为感性元件。
2B B’图5-2 I-B'关系曲线由上分析可见，当B为容性元件时，对并联电容C’值无特殊要求；而当B为感性元件时，B’<│2B│才有判定为感性的意义。
B’>│2B│时，电流单调上升，与B 为容性时相同，并不能说明电路是感性的。
交流参数的测定三表法(共7张PPT)
交流参数的测定—三表法、 三电流表法
一、 三表法
三表法实验电路
调压器 ~220V
FU
0.4A
A
V
R W
200Ω
A
镇
r流
GC 电
器BБайду номын сангаас
L线
容 10µF 器
圈
图8-4
二、 三电流表法
实验电路
调压器 ~220V
FU
I1 80V
I2
I3
A
200Ω
R
镇
r流
GC 电
器B
L线
容 10µF 器
圈
图8-5
本 实 式 中为仪表的满偏格数。 验用到 实式①② 合实交式②②实合合实实③②交合合①合实合实交式验理验流验理理验验流理理理验理验流使使 使 使 使接 接中 中 中电 选 电 参 电 选 选 电 电 参 选 选 选 电 选 电 参用 用用用用通通为为为路择路数路择择路路数择择择路择路数调 调调完调电电仪仪仪联测联的联测测联联的测测测联测联的压 压压毕压源源表表表接试接测接试试接接测试试试接试接测器 器器后器前前的的的完仪完定完仪仪完完定仪仪仪完仪完定时 时时，时，，满满满毕表毕毕表表毕毕表表表毕表毕———， ，，应，将将偏偏偏，的，，的的，，的的的，的，三三三每 每每随每调调格格格自量自自量量自自量量量自量自表表表次 次次手次压 压数数数检程检检程程检检程程程检程检法法法都 都都将都器器。。。无。无无。。无无。。。无。无、、、应 应应调应处处误误误误误误误该 该该压该于于后后后后后后后三三三从 从从器从““00，，，，，，，电电电手““““””0000位位请请请请请请请流流流””””柄开 开开开。。指指指指指指指表表表调始 始始始导导导导导导导法法法回教教教教教教教到师师师师师师师“逐 逐逐逐0检检检检检检检”渐 渐渐渐位查查查查查查查增 增增增，线线线线线线线加 加加加然路路路路路路路， ，，，后，，，，，，，直 直直直断才才才才才才才到 到到到开能能能能能能能所 所所所实合合合合合合合需 需需需验闸闸闸闸闸闸闸的 的的的台通通通通通通通电 电电电的电电电电电电电压 压压压电做做做做做做做值 值值值源实实实实实实实。 。。。。验验验验验验验。。。。。。。 的 ② 使用调压器时，每次都应该从“0”开始 逐渐增加，直到所需的电压值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
二、实验原理
调压器
220V ～
*
*
W
A
+
VU
_
I
被测 阻抗 元件
图1
表一 三表法测交流参数实验数据
被测
测量值
计算值
元件 U
I
P |Z| R X |Y| G B cos 负载
(V) (mA) (W) (Ω) (Ω) (Ω) (mS) (mS) (mS) 性质
A UA IA
B
IA
B UA
A串B
IA
A并B UA
三、实验任务与方法
2、判断负载性质
+
* *W
.
I
A
.
U
V
元件 或负载
并联电容值的选定
IC < 2I L|sin|
.
IL
.
IC
C
UBC < 2 U|Y L| |sin| BC < 2 |B L |
. . IC I
. I.
I
.
.
U
I.
.
IC 感性负载
IL
相量图
. 未并电容 ( I )
. I
. IC 容性负载
相量图
.
IL
.
实验二 三表法测量交流参数
一、实验目的 1. 学习用三表法测量负载的交流等效参数； 2. 掌握功率表和单相调压器的使用方法；
二、实验原理
1、三表法测量负载的交流参数
+
*
*
W
A
I
被测
U
V
阻抗 元件
_
|
Z
|=
U I
P R =|Z|cos= I 2
λ =cos= P UI
X =± |Z|2 -R 2
精品资料
（二）功率因数提高（扩展内容）
1. 按图2连接线路，测量C＝0时的U、I、P、UL、
2. UR、PR（ZR的功率）。
调压器
220V ～
*
I A*W
+
+
U
_
L
ZL
UV
+
C
_
ZR
U
_
R
图2
ZR＝100Ω，ZL为L1正串L2
三、实验任务与方法
（二）功率因数提高（扩展内容） 2. 按表二逐渐增加C值，使电路负载端的功率因
U
三、实验任务与方法
（一）三表法测交流参数
1. 按图1连接线路，用三表法测量感性负载A和
容性负载B的交流参数，数据录入表一。
调压器
220V ～
*
*
W
A
+
VU
_
I
被测 阻抗 元件
图1
感性负载A：耦合电感线圈L1和L2正串 容性负载B：10μF电容器与151Ω电阻器串联
三、实验任务与方法
（一）三表法测交流参数 2. 分别测量A、B串联和并联时的等效阻抗，并 用实验方法判别阻抗的性质，数据录入表一。
数逐步提高。（尽量找到电流最小点）
调压器
220V ～
*
I A*W
+
+
U
_
L
ZL
UV
+
C
_
ZR
U
_
R
图2
表二 功率因数提高实验数据
顺 序 号
电容值 (μF) I U (mA) (V)
测得值
P UR (W) (V)
计算值
UL (V)
PR (W)
PL (W)
cos
1 C＝0ຫໍສະໝຸດ 2 C＝0.473 C＝1
12 C＝11 13 C＝12
