单片机实验一,I／O端口实验报告(2)
单片机实验指导书
目录实验一系统认识实验 (2)实验二端口I/O输入输出实验 (14)实验三外部中断实验 (17)实验四定时器实验 (21)实验五串行口通信实验 (25)实验六串行通信的调试实验 (29)实验七数码管静态显示实验 (34)实验八数码管动态显示实验 (39)实验一系统认识实验一、实验目的1.学习Keil C51编译环境的使用；2.学习STC单片机的下载软件STC-ISP的使用；3.掌握51单片机输出端口的使用方法。
二、实验内容任选单片机的一组I/O端口，连接LED发光二极管，编写程序实现8个LED按二进制加1点亮。
三、接线方案单片机P10~P17/C51单片机接L0~L7/LED显示，如下图：图1-1实验线路四、实验原理51单片机有4个8位的并行I/O端口：P0、P1、P2、P3，在不扩展存储器、I/O端口，在不使用定时器、中断、串行口时，4个并行端口，32根口线均可用作输入或输出。
作为输出时，除P0口要加上拉电阻外，其余端口与一般的并行输出接口用法相同，但作为输入端口时，必须先向该端口写“1”。
例如P0接有一个输入设备，从P0口输入数据至累加器A中，程序为：MOV P0, #0FFHMOV A, P0若将P0.0位的数据传送至C中，程序为：SETB P0.0MOV C, P0.0五、实验步骤1、连接串行通信电缆和电源线；2、根据图1-1实验线路进行电路连接；3、将C51单片机核心板上的三个开关分别拨到“独立”、“运行”“单片机”；4、打开实验箱上的电源开关。
5、利用Keil C51创建实验程序，并进行编译生成后缀为.HEX的文件；6、利用STC-ISP软件将后缀为.HEX的文件下载到单片机ROM中；7、观察实验现象，并记录。
若实验现象有误请重复第5、6步。
六、参考程序ORG 0000H ;程序的开始LJMP MAIN ;转入主程序ORG 0200H ;主程序的开始MAIN: MOV P1,#00H ;P1口做准备M1: INC P1 ;P1口连接输出计数,LCALL DELAY ;转入延时子程序LJMP M1 ;循环DELAY: MOV R5,#255 ;延时子程序D1: MOV R6,#255DJNZ R6,$DJNZ R5,D1RETEND ;程序体结束七、思考题1、利用其他I/O口实现LED加1点亮功能；2、利用P1端口实现流水灯（左移或右移）功能；3、实现LED其他点亮功能。
单片机实验实验指导书
目录实验一P1口输入、输出实验 (1)实验二P3口输出控制继电器实验 (4)实验三简单I/O实验（交通灯控制） (6)实验四外部中断实验（急救车与交通灯实验） (8)实验五定时器实验 (11)实验六8155输入输出实验 (13)实验七矩阵键盘实验 (15)实验八8279显示实验 (17)实验九串并转换实验 (20)实验十A/D转换实验 (22)实验十一步进电机控制实验 (24)实验十二D/A转换实验 (27)实验十三传送带控制系统综合实验 (29)实验十四机械手控制实验 (32)实验一 P1口输入、输出实验一．实验要求1．P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。
延时时间500ms。
2．P1口做输入口，接八个开关，以74LS273作输出口，编写程序读取开关状态，将状态写入P0口，在发光二极管上显示出来。
二．实验目的1.学习P1口的使用方法。
2.学习延时子程序的编写和使用。
三．实验电路及连接实验1－1电路图如下：图1.1实验1－2中：P1.0-P1.7接八个按钮K1-K8,P0.0-P0.7接八个发光二极管L1-L8。
四．实验说明1.P1口是准双向口，它作为输出口时与一般的双向口使用方法相同，由准双向口结构可知当P1口作为输入口时，必须先对它置高电平使内部MOS管截止，因为内部上拉电阻阻值是20K～40K，故不会对外部输入产生影响，若不先对它置高，且原来是低电平，则MOS管导通，读入的数据是不正确的。
2.延时子程序的延时计算问题对延时子程序DELAY: MOV R0,#00HDELAY1: MOV R1,#0B3HDJNZ R1,$DJNZ R0,DELAY1查指令表可知MOV，DJNZ指令均需要两个机器周期，而一个机器周期时间长度为12/12MHZ（假设晶振频率是12MHZ），所以该段程序执行时间为：（（0B3＋1）*256+1）*2*12/12000000＝100ms五．实验程序流程图实验要求1的程序框图：实验要求2的程序框图：图1.2 图1.3六、调试方法第一步：打开位于d:\单片机实验\实验一\1_1.uv2，进行实验1_1打开位于d:\单片机实验\实验一\1_2.uv2，进行实验1_2第二步：在资源管理器中如打开.src文件，在程序窗口中输入已编好的程序，保存。
51单片机-IO口实验报告

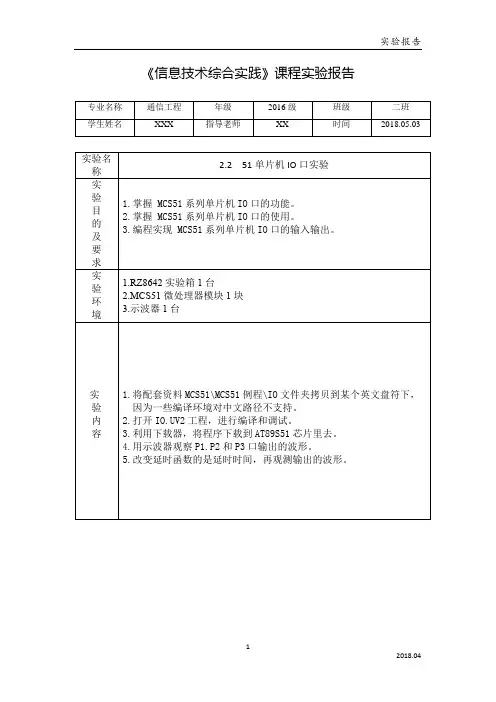

《信息技术综合实践》课程实验报告
1.打开KeiluVision2应用程序，新建一个工程，将IO.c文件添加到新建的工程中（将头文件中的头文件中的regx修改为reg），在输出中选择生成相应的HEX文件并保存到相应文件夹中
2.打开KeiluVision2应用程序，新建一个工程，将IO.c文件添加到新建的工程中（将头文件中的头文件中的regx修改为reg），在输出中选择生成相应的HEX文件并保存到相应文件夹中，进行文件的编译和调试。
3.进行实验箱的连线。
4.打开下载器，擦除并将生成的HEX文件调入Flash，然后选择“自动”。
5.通过示波器观察实验现象
5.1 示波器波形图
5.1.1（i的范围是小于500，波形图如下所示）
由图可知：当不修改i的范围时，波形的频率比较高，约在150Hz左右。
5.1.2（将代码中i的范围修改为小于20000，波形图如下所示）
由图可知：将i的范围变大以后，波形的频率变低并且稳定在5Hz左右。
5.2 小灯闪烁视频
（灯亮时的图片）。
单片机开发环境及基本IO设备操作实验报告

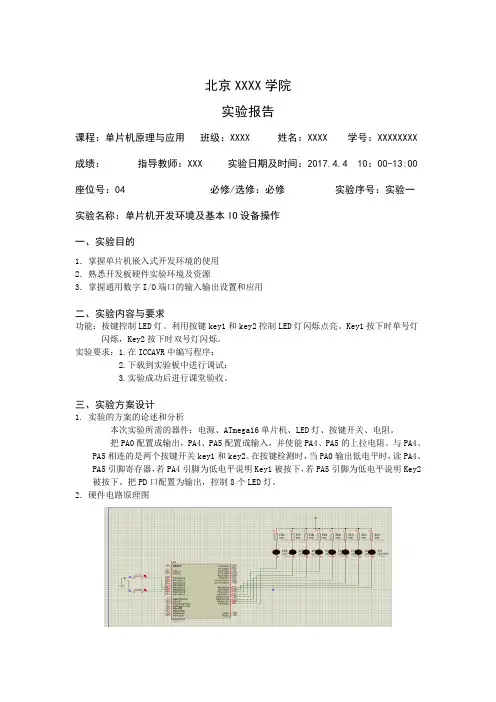

北京XXXX学院实验报告课程：单片机原理与应用班级：XXXX 姓名：XXXX 学号：XXXXXXXX 成绩：指导教师：XXX 实验日期及时间：2017.4.4 10：00-13:00 座位号：04 必修/选修：必修实验序号：实验一实验名称：单片机开发环境及基本IO设备操作一、实验目的1．掌握单片机嵌入式开发环境的使用2．熟悉开发板硬件实验环境及资源3．掌握通用数字I/O端口的输入输出设置和应用二、实验内容与要求功能：按键控制LED灯。
利用按键key1和key2控制LED灯闪烁点亮。
Key1按下时单号灯闪烁，Key2按下时双号灯闪烁。
实验要求：1.在ICCAVR中编写程序；2.下载到实验板中进行调试；3.实验成功后进行课堂验收。
三、实验方案设计1. 实验的方案的论述和分析本次实验所需的器件：电源、ATmega16单片机、LED灯、按键开关、电阻。
把PA0配置成输出，PA4、PA5配置成输入，并使能PA4、PA5的上拉电阻。
与PA4、PA5相连的是两个按键开关key1和key2。
在按键检测时，当PA0输出低电平时，读PA4、PA5引脚寄存器，若PA4引脚为低电平说明Key1被按下，若PA5引脚为低电平说明Key2被按下。
把PD口配置为输出，控制8个LED灯。
2．硬件电路原理图2．软件流程图、重要数据结构、重要控制参数设计等（1）软件流程图：（2）重要数据结构及重要控制参数设计：初始化配置：DDRA配置为0X0f,PA0为输出。
PA4、PA5配置成输入，并使能PA4、PA5的上拉电阻。
按键扫描部分：通过PINA和0B00110000的按位读取PA4和PA5口是否按下。
当PA4按下时key_value==2，当PA5按下时key_value==1，并分别执行相应语句。
四、实验结果Key1按下时单号灯闪烁Key2被按下时双号灯闪烁五、实验分析及体会1．实验过程中遇到的主要问题、（拟）解决方法。
由于是第一次做单片机实验，对实验过程和代码编写不是很熟悉。
简单IO端口扩展实验

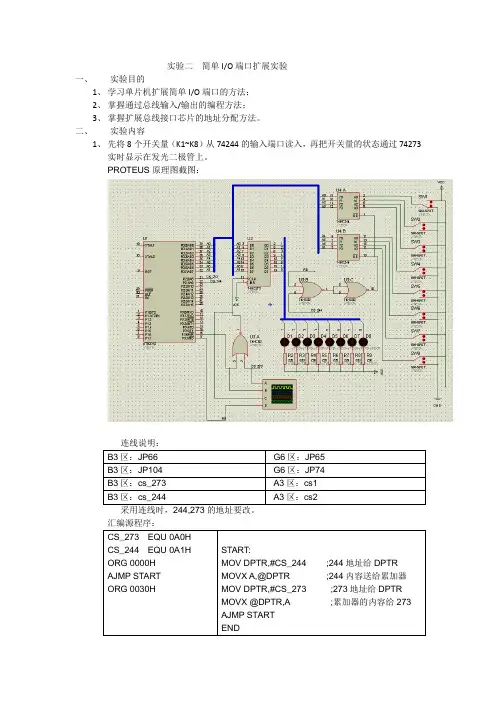

实验二 简单I/O 端口扩展实验 一、 实验目的
1、 学习单片机扩展简单I/O 端口的方法；
2、 掌握通过总线输入/输出的编程方法；
3、 掌握扩展总线接口芯片的地址分配方法。
二、 实验内容
1、 先将8个开关量（K1~K8）从74244的输入端口读入，再把开关量的状态通过74273
实时显示在发光二极管上。
PROTEUS 原理图截图：
采用连线时，244,273的地址要改。
汇编源程序：
2、 编制程序，模拟 十字路口交通灯的控制，规定变换规律为:
初始状态两个路口的红灯全亮，5秒后转入状态A
状态A ：东西方向通车，东西方向的绿灯亮，南北红灯亮。
5秒后东西方向的绿灯灭，黄灯闪烁，2秒后，转入状态B ；
状态B ：南北方向通车，南北方向的绿灯亮，东西红灯亮。
5秒后南北方向的绿灯灭，黄灯闪烁，2秒后，转入状态A ； PROTEUS 原理图截图：。
单片机原理实验报告

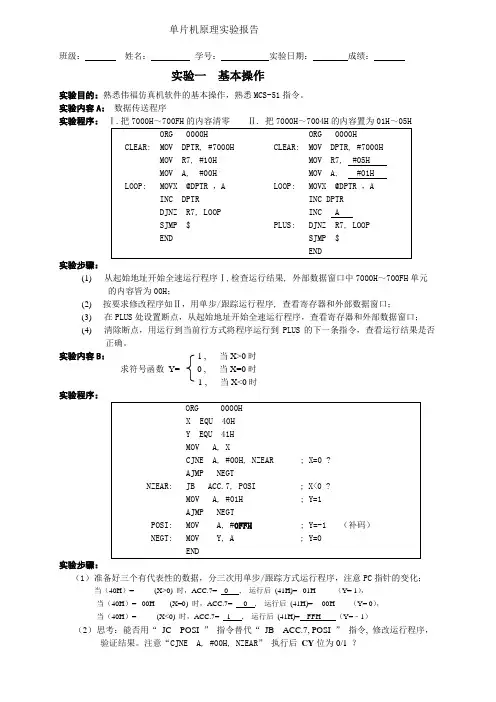

单片机原理实验报告班级：姓名：学号：实验日期：成绩：实验一基本操作实验目的：熟悉伟福仿真机软件的基本操作，熟悉MCS-51指令。
实验内容A：数据传送程序实验程序：实验步骤：(1)从起始地址开始全速运行程序Ⅰ,检查运行结果, 外部数据窗口中7000H～700FH单元的内容皆为00H；(2)按要求修改程序如Ⅱ，用单步/跟踪运行程序, 查看寄存器和外部数据窗口；(3)在PLUS处设置断点，从起始地址开始全速运行程序，查看寄存器和外部数据窗口；(4)清除断点，用运行到当前行方式将程序运行到PLUS的下一条指令，查看运行结果是否正确。
实验内容B： 1 , 当X>0时求符号函数Y= 0 , 当X=0时-1 , 当X<0时实验程序：实验步骤：（1）准备好三个有代表性的数据，分三次用单步/跟踪方式运行程序，注意PC指针的变化；当（40H）= _____(X>0) 时，ACC.7= 0 , 运行后(41H)= _01H_____（Y= 1），当（40H）= _00H____(X=0) 时，ACC.7= 0 , 运行后(41H)= __00H____（Y= 0），当（40H）= _____(X<0) 时，ACC.7= 1 , 运行后(41H)= FFH （Y=﹣1）（2）思考：能否用“JC POSI ”指令替代“JB ACC.7, POSI ”指令, 修改运行程序，验证结果。
注意“CJNE A, #00H, NZEAR”执行后CY位为0/1 ？单片机原理实验报告班级：姓名：学号：实验日期：成绩：实验二输入/输出控制实验实验目的：掌握单片机I/O口输入输出的控制方法，学会编写数码管的显示程序。
实验内容A：P1 口做输出口，接8只发光二极管L1～L8（高电平时发光二极管点亮），编写程序，使L1～L8流水闪烁。
ORG 0000HSTART: MOV A,#01HMOV R2,#08HLOOP:MOV P1,ALCALL DELAYRL ADJNZ R2,LOOPAJMP STARTDELAY:MOV R5,#40 ;延时1秒D1:MOV R6,#50D2:MOV R7,#248D3:DJNZ R7,D3DJNZ R6,D2DJNZ R5,D1RETEND实验内容B：P1 口做输入口，接拨动开关K1～K8。
单片机io口控制实验报告
单片机io口控制实验报告单片机实验报告实验名称：I/O 口控制姓名：张昊学号：110404247 班级：通信 2 班时间：20__.11.19南京理工大学紫金学院电光系一、实验目的1、学习 I/O 口的使用。
2、学习延时子程序的编写和使用。
3、掌握单片机编程器的使用和芯片烧写方法。
二、实验原理1、广告流水灯实验（1）做单一灯的左移右移，八个发光二极管 L1～L8 分别接在单片机的P1.0～P1.7 接口上，输出“0”的时候，发光二极管亮，开始时P1.0->P1.1->P1.2->P1.3->...->P1.7->P1.6->...P1.0 亮，重复循环。
（2）系统板上硬件连线:把“单片机系统”A2 区的 J61 接口的P1.0～P1.6端口与 D1 区的 J52 接口相连。
要求：P1.0 对应着L1,P1.1 对应L2，......,P1.7 对应着 L8。
P1 口广告流水灯实验原理图如下程序设计流程：流程图如下2、模拟开关实验（1）监视开关 K1（接在 P3.0 端口上），用发光二极管 L1（接在单片机P1.0 端口上）显示开关状态，如果开关合上，L1 亮，开关打开，L1 熄火。
（2）系统板上硬件连线：把“单片机系统”A2 区的 P1.0 端口用导线连接到 D1 区的 LED1 端口上；把“单片机系统”A2 区的P3.0 端口用导线连接到 D1 区的 KEY1 端口上；实验原理图如下图程序设计流程否是二、实验内容1、流水灯#include<reg51.h> sbit p10=P1^0; sbit p11=P1^1; sbit p12=P1^2; sbit p13=P1^3; sbit p14=P1^4; sbit p15=P1^5; sbit p16=P1^6; sbit p17=P1^7;unsigned char count=0; bit flag; void main { 开始开关闭合否 L1 灭 L1 亮P1=0_ff; TMOD=0_01; TH0=55536/256; TL0=55536%256;EA=1; ET0=1; TR0=1; while(1) { p10=0; while(flag==0);flag=0; p10=1;p11=0; while(flag==0); flag=0; p11=1;p12=0; while(flag==0); flag=0; p12=1;p13=0; while(flag==0);flag=0; p13=1;p14=0; while(flag==0); flag=0; p14=1;p15=0; while(flag==0); flag=0; p15=1;p16=0; while(flag==0);flag=0; p16=1;p17=0; while(flag==0); flag=0; p17=1; } } void t0_srv interrupt 1 { TH0=55536/256; TL0=55536%256; count++; if(count==10) { flag=1;count=0; } } 2、模拟开关#include<reg51.h> sbit p30=P3^0; sbit p10=P1^0; void main {while(1) { if(p30==0)p10=0; elsep10=1; } }三、小结与体会通过本次实验学会了 I/O 口的使用，学会了延时子程序的编写和使用以及掌握了单片机编程器的使用和芯片烧写方法。
单片机实验报告(相当不错,有具体实验结果分析哦)
学生姓名：学号：专业班级：实验类型：□ 验证□ 综合□ 设计□ 创新实验日期：实验成绩：实验一 I/O 口输入、输出实验地点：基础实验大楼A311一、实验目的掌握单片机P1口、P3口的使用方法。
二、实验内容以P1 口为输出口，接八位逻辑电平显示，LED 显示跑马灯效果。
以P3 口为输入口，接八位逻辑电平输出，用来控制跑马灯的方向。
三、实验要求根据实验内容编写一个程序，并在实验仪上调试和验证。
四、实验说明和电路原理图P1口是准双向口，它作为输出口时与一般的双向口使用方法相同。
由准双向口结构可知当P1口作为输入口时，必须先对它置高电平使内部MOS管截止。
因为内部上拉电阻阻值是20K～40K，故不会对外部输入产生影响。
若不先对它置高，且原来是低电平，则MOS管导通，读入的数据是不正确的。
本实验需要用到CPU模块（F3区）和八位逻辑电平输出模块（E4区）和八位逻辑电平显示模块（B5区）。
2学生姓名：学号：专业班级：实验类型：□ 验证□ 综合□ 设计□ 创新实验日期：实验成绩：五、实验步骤1）系统各跳线器处在初始设置状态。
用导线连接八位逻辑电平输出模块的K0 到CPU 模块的RXD（P3.0 口）；用8 位数据线连接八位逻辑电平显示模块的JD4B 到CPU 模块的JD8(P1 口)。
2）启动PC 机，打开THGMW-51 软件，输入源程序，并编译源程序。
编译无误后，下载程序运行。
3）观察发光二极管显示跑马灯效果，拨动K0 可改变跑马灯的方向。
六、实验参考程序本实验参考程序:；//******************************************************************；文件名: Port for MCU51；功能: I/O口输入、输出实验；接线: 用导线连接八位逻辑电平输出模块的K0到CPU模块的RXD（P3.0口）；；用8位数据线连接八位逻辑电平显示模块的JD2B到CPU模块的JD8(P1口)。
单片机实验报告二 单片机IO口实验
南昌大学实验报告学生姓名：学号：专业班级：实验类型：⃞验证⃞综合⃞设计⃞创新实验日期：2019.4.16 实验成绩：实验二单片机I/O口实验（一）实验目的1.掌握单片机最小系统的构成，学习如何控制I/O口来驱动发光二极管，掌握移位和软件延时程序的编写。
2.熟练掌握STC型开发板的使用方法和注意事项。
3.掌握应用STC_ISP烧录过程；（二）设计要求利用51单片机及4个LED发光二极管，设计一个单片机流水灯程序，P4.7 /P4.6/ P1.6/ P1.7 来演示跑马灯。
其中流水灯的变化形式多样。
（三）实验原理STC实验箱单片机型号为IAP15W4K32S4-Student，其在线编程与在线仿真可由Keil uVision4集成开发环境和STC系列单片机在线可编程（ISP）电路实现：1.设置STC仿真器：运行STC-ISP在线编程软件，选择“keil 仿真设置”选项，如图1所示，单击“添加型号和头文件到keil中/ 添加STC仿真器驱动到keil中”，弹出“浏览文件夹”对话框，在浏览文件夹中选择keil的安装目录，单击“确定”按钮即完成添加。
根据所用芯片，单击“将IAP15W4K32S4-Student设置为仿真芯片”。
图12.Keil uVision4环境设置：选择菜单命令Project →Options for Target →Debug，选中“STC Monitor-51 Driver”，勾选“Load Application at Startup”选项和“Run to main()”选项，如图2所示。
单击图2右上角的“settings”按钮，弹出硬件参数设置对话框，如图2所示，根据仿真电路所使用的串口号（本机所用为串口5）选择串口端口，如图3所示：图2图33.STC15单击串口TTL电平通信模块结构如图4所示，P1.6、P1.7、P4.6、P4.7所连接的LED灯为共阳极LED，控制对应I/O口为低电平即可点亮LED。
单片机自动测试设计实验 课程实验报告
西安电子科技大学单片机自动测试设计实验课程实验报告实验名称输出口实验机电工程学院学院班Array姓名学号同作者实验日期 2020 年月日输出口实验一、实验目的：（1）学习Keil软件的使用（2）学习P1口的使用方法。
（3）学习软件延时函数的编写。
二、实验原理1、Pl口为准双向口,每一位都可独立地定义为输入或输出，在作输入线使用前,必须向锁存器相应位写入“1”,该位才能作为输入。
2、本实验中延时函数采用指令循环来实现，机器周期(系统晶振12MHz)*指令所需机器周期数*循环次数，在系统时间允许的情况下可以采用此方法。
三、实验仪器1．计算机2．单片机系统和仿真机3．Keil uVision2调试软件四、实验步骤1）设置：关闭实验仪电源，MON51K卡上跳线帽分别短接至MON、片内、FOSC；系统设置（JF）→总线（598），JK→系统，KB6→59（单“51”无此项）；2）接线：☞ P1.0~P1.7→L1~L8。
☞实验箱主板CZ1/USB口→电脑串口/USB口。
3）运行：开启实验仪电源，双击“Keil uVision2”图标启动keil软件，选择通信端口、硬件仿真，编程、编译下载、开始调试，全速运行程序后，观察L1…L8流水灯循环。
五、实验内容：1．P1输出口接八只发光二极管，编写程序，使发光二极管循环点亮。
2．实现状态指示灯的驱动3．按照实验要求编写控制程序，进行在线调试，并进一步修改完善，最终完成可按一定0.1S的时间顺序依次点亮发光二极管的控制程序。
（要求写出程序)六、实验结果七、思考题如何修改程序，使发光二极管的移位方向改变；若使发光二极管的延迟时间发生变化，如何修改程序。
八、按要求写出实验报告编写实验报告规范：实验名称、目的、内容、原理、设备及仪表（名称、规格、型号）、实验装置或连接示意图、实验步骤、实验记录、数据处理（或原理论证、或实验现象描述、或结构说明等）。
西安电子科技大学单片机自动测试设计实验课程实验报告实验名称输出口扩展实验机电工程学院学院班Array姓名学号同作者实验日期 2020 年月日一、实验目的：（1）了解教学实验系统的结构（2）学习单片机系统中扩展简单I/O口的方法。
单片机实验报告2
《单片机应用系统设计》实验报告院系：仪器科学与工程学院专业：测控技术与仪器实验室：机械楼5楼同组人员：评定成绩：审阅教师：硬件实验一I/O口输入/输出及控制实验Ⅰ、I/O口输入/输出实验一、实验目的1、学习单片机I/O口的使用方法2、学习延时子程序的编写和使用二、实验内容1、I/O口输出：P1口做输出口，接八只发光二极管，编写程序让发光二极管循环点亮。
2、I/O口输入/输出：P1.0、P1.1做输入口接两个拨动开关；P1.2、P1.3做输出口，接两个发光二极管。
编写程序读取开关状态，将此状态在发光二极管上显示出来。
编程时应注意P1.0、P1.1作为输入口时应先置1，才能正确读入值。
三、实验步骤1、I/O口输出硬件连接连线连接孔1 连接孔21 P1.0 L02 P1.1 L13 P1.2 L24 P1.3 L35 P1.4 L46 P1.5 L57 P1.6 L68 P1.7 L7MCS51的P1口循环点灯2、I/O口输入/输出硬件连接连线连接孔1 连接孔21 K4 P1.02 K5 P1.13 P1.2 L44 P1.3 L5MCS51的P1口输入/输出3、实验说明（1）对于MCS51，P1口是准双向口。
它作为输出口时与一般的双向口使用方法想同；但准双向口用作输入口时，因其结构特点必须对它置“1”，否则读入的数据容易产生错误。
（2）8051延时子程序的延时计算问题，对于程序DELAY:MOV R6, #0HMOV R7, #0HDELAYLOOP:DJNZ R6, DELAYLOOPDJNZ R7, DELAYLOOPRET查指令表可知MOV和DJNZ指令均需两个指令周期，在12MHz晶振时，一个机器周期时间为：12/12MHZ=1ms，该延时子程序延时：(256X255+2)X2X1us=130ms。
4、分别连接硬件并执行相关程序，记录结果。
四、提高要求修改I/O口输出程序，先1、3、5、7灯亮，延时后2、4、6、8灯亮，交替点亮。
单片机实验报告
目录一、实验一 (1)二、实验二 (7)三、实验三 (11)四、实验四 (15)实验一定时/计数器验证实验一、实验目的熟悉定时/计数器T0的特点,学会合理选择定时方式并能根据具体情况结合软件的方式定时;二、实验设备及器件IBMPC机一台PROTEUS硬件仿真软件KeilC51;三、实验内容用AT89C51单片机的定时/计数器T0产生1s的定时时间,作为秒计数时间,当1s产生时秒计数加1；秒计数到60时,自动从0开始;四、实验要求要求采用Proteus软件实现上述实验;五、实验步骤1.打开ProteusISIS编辑环境,按照表1-1所列的元件清单添加元件;元件全部添加后,在ProteusISIS的编辑区域中按图1-1所示的原理图连接硬件电路;图1-1电路原理图2.根据参考程序绘出流程图,并辅以适当的说明;流程图如图1-2所示：图1-2程序流程图3.打开KeilμVision4,新建Keil项目,选择AT89C51单片机作为CPU,将参考程序导入到“SourceGroup1”中;在“OptionsforTarget”对话窗口中,选中“Output”选项卡中的“CreateHEXFile”选项和“Debug”选项卡中的“Use：ProteusVSMSimulator”选项;编译汇编源程序,改正程序中的错误;4.在ProteusISIS中,选中AT89C51并单击鼠标左键,打开“EditComponent”对话窗口,设置单片机晶振频率为12MHz,在此窗口中的“ProgramFile”栏中,选择先前用Keil生成的.HEX文件;在ProteusISIS的菜单栏中选择“File”→“SaveDesign”选项,保存设计,在ProteusISIS的菜单栏中,打开“Debug”下拉菜单,在菜单中选中“UseRemoteDebugMonitor”选项,以支持与Keil的联合调试;5.在Keil的菜单栏中选择“Debug”→“Start/StopDebugSession“选项,或者直接单击工具栏中的“Debug”→“Start/StopDebugSession”图标,进入程序调试环境;按“F5”键,顺序运行程序;调出“ProteusISIS”界面可以看到7段数码管显示从0～59s的计数值,每个数值显示1s,如图1-3所示;图1-3程序运行结果六、实验程序SECOND EQU 30HCOUNT EQU 31HORG 00HLJMP STARTORG 0BHLJMP INT_T0START: MOV SECOND,00HMOV COUNT,00HMOV DPTR,TABLECLR AMOV P0,AMOV P2,AMOV TMOD,00HMOV TH0,65536-50000/256MOV TL0,65536-50000MOD256SETB TR0SETB ET0SETB EAMOVIE,82HLJMP $INT_T0:MOV TH0,65536-50000/256MOV TL0,65536-50000MOD256INC COUNTMOV A,COUNTCJNE A,20,I2MOV COUNT,00HINC SECONDMOV A,SECONDCJNE A,60,I1MOV SECOND,00HI1: MOV A,SECONDMOV B,10HDIV ABMOVC A,A+DPTRMOV P0,AMOV A,BMOVC A,A+DPTRMOV P2,AI2: RETITABLE: DB 3FH,06H,5BH,4FH,66HDB 6DH,7DH,07H,7FH,6FHEND七、思考题1.罗列一下Proteus软件的能带给我们的好处,指出一点最能帮助你的地方;使用Proteus软件能使我们方便的搭建电路,同时在没有元器件的情况下进行便于仿真,方便我们在将程序写入单片机前确认运行是否正确,同时可在采购器件之前即可开始开发产品,而不必等到器件采购完后搭建电路才进行程序调试;2.用Proteus界面中的播放键运行仿真与KeilμVision4的环境中联调运行它们两者的区别在什么地方3.用Proteus界面中的播放键运行仿真仅可以观察运行结果,即程序运行在硬件表面上的表现;而联调的时候可以再Keil软件里查看各寄存器和存储器的状况,即硬件的内部情况;4.Keil软件软件仿真与Proteus的仿真对比;使用Proteus仿真可从硬件的角度观察仿真结果,使仿真结果更加形象直观,使我们可从硬件运行状态清楚的判断运行结果是否正确;而在Keil环境中则是从程序的角度通过观察程序中数据的变化来观察仿真结果,需要对程序运行结果充分了解;八、实验总结及相关问题通过本次实验了解了Ptoteus软件的使用方法,以及在掌握了Keil的使用方法下,学会了Proteus与Keil软件联调的方法;在用Proteus中由于忽略了要在总线处放置网络标号导致联调失败,最后通过观察发现数码管引脚电平无变化发现此问题,放置网络标号后运行仿真时数码管引脚电平发生变化可是数码管却没有变亮,经过多次检查接线,未发现接线错误后,觉得可能是软件本身错误,故将总线及数码管周围硬件线路重新绘制一遍后再次运行仿真及可得到图1-3的结果;实验二单片机I/O口控制实验一、实验目的利用单片机的P1口作IO口,使同学学会利用P1口作为输入和输出口;二、实验设备及器件IBMPC机一台DP-51PRO单片机仿真器、编程器、实验仪三合一综合开发平台一台三、实验内容1.编写一段程序,用P1口作为控制端口,使D1区的LED轮流亮;2.编写一段程序,用P1.0~P1.6口控制LED,P1.7控制LED的亮和灭P1.7接按键,按下时LED亮,不按时LED灭;四、实验要求学会使用单片机的P1口作IO口,如果有时间同学也可以利用P3口作IO口来做该实验;五、实验步骤1.用导线把A2区的J61接口与D1区的J52接口相连;原理如图2-1所示;图2-1实验二原理图2.先编写一个延时程序;延时程序见程序1子程序DELAY;3.将LED轮流亮的程序编写完整并使用TKStudyICE调试运行;LED轮流亮程序见程序1;调试运行结果：D1区LED轮流亮;4.使用导线把A2区的J61接口的P1.0~P1.6与D1区的J52接口的LED1~LED7相连,另外A2区J61接口的P1.7与D1区的J53的KEY1相连;5.编写P1.7控制LED的程序,并调试运行;按下K1看是否全亮;P1.7控制LED的程序见程序2;调试运行结果：按下P1.7后D1区LED全灭;6.A2区J61接口的P1.7与D1区的J54的SW1相连;然后再使用TKStudyICE运行程序,查看结果;P1.7控制LED的程序见程序2;调试运行结果：按下P1.7后D1区LED全亮;六、实验参考程序程序1：ORG 0000HLJMP MAINORG 0100HMAIN: MOV A,0FFHCLR CMAINLOOP:CALL DELAYRLC AMOV P1,ASJMP MAINLOOPDELAY: MOV R7,0LOOP: MOV R6,0DJNZ R6,$DJNZ R6,$DJNZ R6,$DJNZ R7,LOOPRETEND程序2：ORG 000HLJMP MAINORG 0100HMAIN: JB P1.7,SETLEDCLRLED:CLR P1.0CLR P1.1CLR P1.2CLR P1.3CLR P1.4CLR P1.5CLR P1.6SJMP MAINSETLED:SETB P1.0SETB P1.1SETB P1.2SETB P1.3SETB P1.4SETB P1.5SETB P1.6SJMP MAINEND七、实验思考题1.请同学思考一下,想出几个实现以上功能的编程方法;程序1可利用单片机的定时计数器通过选择定时计数器工作方式和预置初值设定延时时间,通过定时计数器产生的中断在中断程序中对A进行移位后输出至P1口;程序2可在判断P1.7高低电平后根据判断结果直接将80H或7F直接送P1口而不必逐位进行位操作;2.请同学再思考一下,第二个程序中如果使用KEY1作为外部中断控制LED的亮和灭时,程序应如何修改;此时将KEY1接/INT0口,在主程序中开启外部中断设置外部中断触发方式,通过中断服务子程序控制LED亮灭;程序如下所示：ORG 000HLJMP MAINORG 0003H ;中断服务程序LJMP SETLEDMAIN: MOV SP,40HSETB ET0 ;开外部中断CLR IT0 ;设置为电平触发SETB EACLRLED:CLR P1.0CLR P1.1CLR P1.2CLR P1.3CLR P1.4CLR P1.5CLR P1.6SJMP CLRLEDSETLED:SETB P1.0SETB P1.1SETB P1.2SETB P1.3SETB P1.4SETB P1.5SETB P1.6RETIEND八、实验总结及相关问题通过本次实验掌握了使用TKStudyICE进行硬件仿真调试的方法,在设置仿真器驱动程序声明时对C:\Keil目录下的Tools.ini文件添加描述时,由于添加的路径错误导致无法进行硬件仿真调试,修改为正确路径后方可在DEBUG窗口中的Use选项中找到对应的选项;使用TKStudyICE进行硬件仿真调试相比本学期的电子系统设计中用到的调试方法更快捷,使用更方便;与此同时,通过本次实验对单片机的I/O控制有了更深入的了接,同时加深入对单片机I/O编程的理解;实验三串转并I/O口实验一、实验目的熟悉并掌握串转并的I/O口扩展方法;二、实验设备及器件IBMPC机一台DP-51PRO单片机仿真器、编程器、实验仪三合一综合开发平台一台三、实验内容1.写程序,通过单片机的P1口控制74HC164的串行输入端口,实现串并转换;2.验证串并转换数据的正确性;四、实验要求熟悉串并转换芯片的工作原理,学会使用串并转换芯片扩展单片机的I/O口资源;表3-174HC164真值表五、实验步骤1．短接C5区JP10接口,将C5区J43接口与A2区J61接口的P10~P13对应相连CLK对P10等等;如图3-1所示;图3-1实验三原理图2．运行编写好的软件程序,完成一次串并转换;实验程序见实验参考程序;2．使用C2区的逻辑笔或D1区的J52接口LED指示灯测试并行输出数据Q0~Q7数据的正确性;调试运行结果：通过观察LED的亮灭情况可判断完成一次串并转换,且转换结果正确无误;六、实验参考程序CLK EQU P1.0DINA EQUP1.1DINB EQU P1.2CLR164 EQUP1.3ORG 0000HLJMP MAINORG 0100HMAIN: MOV SP,60HNOPCLR CLKSETB DINBCLR CLR164SETB CLR164MOV A,0FFHMOV R4,08HSLCHG: RLC AMOV DINA,CSETB CLKNOPCLR CLKNOPDJNZ R4,SLCHGSJMP$END七、实验思考题参考图3-2电路图,尝试编写软件程序,实现8位LED流水灯的控制;图3.2实验原理图可利用单片机的定时计数器通过选择定时计数器工作方式和预置初值设定延时时间,通过定时计数器产生的中断在中断程序中对A进行移位;程序如下所示：CLK EQU P1.0DINA EQUP1.1DINB EQU P1.2CLR164 EQUP1.3ORG 0000HLJMP MAINORG 000BH ;定时器0中断服务程序LJMP SLCHGMAIN: MOV SP,60HNOPCLR CLKSETB DINBCLR CLR164SETB CLR164MOV A,0FFHMOV TMOD,01H ;定时器0工作方式1MOV TH0,18H ;送2ms时间常数MOV TL0,0FCHSETB TR0 ;开中断SETB ET0SETB EASJMP $SLCHG: MOV TH0,18HMOV TL0,0FCHRLC AMOV DINA,CSETB CLKNOPCLR CLKRETIEND八、实验总结及相关问题由于具有之前实验的基础所以本实验基本没碰到什么问题,调试运行都符合实验要求,通过本次实验对串并转化程序的编写有了一定了解,通过编写流水灯程序加深了对单片机串并口的了解;实验四继电器控制实验一、实验目的加深理解继电器的工作原理和特点,掌握利用单片机的IO口控制继电器的一般方法;二、实验设备及器件IBMPC机一台DP-51PRO单片机仿真器、编程器、实验仪三合一综合开发平台一台三、实验内容1.利用D1区的拨动开关和LED,学习继电器的工作原理和特点;2.编写一段程序,用P1.0口控制继电器,继电器控制LED的亮和灭,COM与CLOSE连通时,一盏LED亮；不连通时该LED灭;COM与OPEN连通时,另一盏LED亮,不通时该LED灭;四、实验要求学会继电器的使用和利用单片机的IO口控制继电器的方法;五、实验步骤图4-1继电器驱动控制电路图1.用短路帽短接JP7,使用导线把D1区J54接口的SW1与C7区J9接口的KJ任意一根针相连接;2.使用导线把D1区J52接口的LED1、LED2与C7区J103接口的OPEN1,CLOSE1分别相连,另外C7区J103接口的COM1接地GND;3.接好线后,同学可以拨动D1区的SW1拨动开关,观察现象拨到1时LED2亮,拨到0时LED1亮,并得出结论;运行结果：拨到1时LED2亮,拨到0时LED1亮,说明每拨动一次开关改变一次继电器的状态;4.然后把C7区J9接口的KJ改接到A2区的J61接口的P10;再编写一个程序程序参考实验二,使P1.0口延时一段时间后改变电平值,来控制继电器的开关;实验程序见实验参考程序;调试运行结果：两个LED交替变亮,继电器状态不断改变;六、实验参考程序ORG 0000HLJMP MAINORG 0100HMAIN: MOV R7,0LOOP: MOV R6,0DJNZ R6,$DJNZ R6,$DJNZ R6,$DJNZ R7,LOOPCPL P1.0SJMP MAINEND七、实验思考题1.请同学思考一下,改由OPEN2、COM2、CLOSE2时本实验如何进行;同使用OPEN1、COM1和CLOSE1时连接方法类似,把D1区J52接口的LED1、LED2与C7区J103接口的OPEN2,CLOSE2分别相连,另外C7区J103接口的COM2接地GND即可;2.请同学再思考一下,继电器的用途,并举例说明;继电器是一种电控制,是当输入量激励量的变化达到规定要求时,在电气输出电路中使被控量发生预定的阶跃变化的一种电器;它具有又称输入回路和被控制系统又称输出回路之间的互动关系;通常应用于自动化的控制中,它实际上是用小电流去控制大电流运作的一种“自动开关”;故在电路中起着自动调节、安全保护、转换电路等作用;按照其工作原理可有以下应用：电磁继电器固体继电器温度继电器舌簧继电器时间继电器高频继电器极化继电器其他类型的继电器八、实验总结及相关问题由于具有之前实验的基础所以本实验基本没碰到什么问题,调试运行都符合实验要求,通过本次实验了解了继电器的控制方法;对继电器这一器件有了一定了解;。
单片机实训报告范本精选5篇
单片机实训报告精选5篇Record the situation and lessons learned, find out the existing problems andform future countermeasures.姓名：___________________单位：___________________时间：___________________编号：FS-DY-20685 单片机实训报告精选5篇单片机课程设计心得体会在学校学习期间我有幸的参加了学校的单片机学习小组，在小组里我了解了什么是单片机，单片机有哪些用途，利用单片机可以实现哪些功能来方便人们的生活如交通灯，时钟，还有手机中，电子玩具等等，它们里面都有单片机的存在来实现某种功能。
通过在单片机小组里的学习我简单总结了几点心得和体会：第一：万事开头难，要勇敢的迈出第一步，不要总找借口说没有学习过就总推脱。
凡事都有第一步可以先可简单的来，然后可以逐步的向深层次学习。
可以从建项目开始，然后可以找一个简单的小程序先把它敲进单片机内然他运行起来，感觉一下单片机的运行，让自己了解单片机整个运行。
第二：对于知识点，学过的要掌握牢固，对于没有学的和暂时用不到的先不用学习。
比如：小灯得点亮就没有用到中断可以先不用看。
这样可以避免知识过多记不住的麻烦。
对于程序这里的知识点不能只停留在理论层次上，一定要结合着程序进行学习这样才能掌握的很牢靠，当用到哪里的知识点不记得了可以去看书，对于用不到的可以不去看。
第三：程序不要只是看别人得，一定要自己写过才是自己的。
开始不懂可以参考别人的，看看每一句代表着什么意思，能够实现什么现象。
明白之后自己再重新写一遍，你会发现看别人的能懂到自己写的时候很困难。
当你自己能写出来的时候说明你真懂了。
第四：一定要学会程序调试的方法。
有时候把程序写完了然后运行时不能实现理想的现象。
这时有人就晕了不知该怎么办，然后就去问别人。
当别人找出问题出在哪里时就会恍然大悟。
《单片机C语言程序设计》实验报告一
《单片机C语言程序设计》实验报告一、实验目的和要求1、熟悉单片机硬件结构及其工作原理。
2、掌握单片机的I/O端口应用。
二、实验内容和原理实验1——P1作为输入端口（1）硬件设计P1端口的高四位P14、P15、P16和P17分别接4个独立按键S01、S02、S03、S04以及4个LED VD5、VD6、VD7、VD8；当独立按键按下时，对应发光二极管亮，比如S01按下时，VD5被点亮，同时P30输出低电平VD17被点亮。
电路原理图如图所示P1端口作为输入端口所需元器件入表所示（2）C源程序实验1：实验2：#include <REGX51.H>#include <Delay10ms.h>unsigned char tab1[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff}; unsigned char tab2[]={0x7f,0x3f,0x1f,0x0f,0x07,0x03,0x01,0x00}; unsigned char tab3[]={0x01,0x03,0x07,0x0f,0x1f,0x3f,0x7f,0xff};int i;void MOD1(void){for(i=0;i<8;i++){P1= tab1[i];Delay10ms();}P1= tab1[8];for(i=0;i<8;i++){P0= tab1[i];Delay10ms();}P0= tab1[8];for(i=0;i<8;i++){P3= tab1[i];Delay10ms();}P3= tab1[8];for(i=0;i<8;i++){P2= tab1[i];Delay10ms();}P2= tab1[8];}void MOD2(void){for(i=0;i<8;i++){P2= tab2[i];Delay10ms();}for(i=0;i<8;i++){P3= tab2[i];Delay10ms();}for(i=0;i<8;i++){P0= tab2[i];Delay10ms();}for(i=0;i<8;i++){P1= tab2[i];Delay10ms();}}void MOD3(void) {for(i=0;i<8;i++){P1= tab3[i];Delay10ms();}for(i=0;i<8;i++){P0= tab3[i];Delay10ms();}for(i=0;i<8;i++){P3= tab3[i];Delay10ms();}for(i=0;i<8;i++){P2= tab3[i];Delay10ms();}}int main (void){while(1){MOD1();MOD2();MOD3();}三、主要仪器设备Protues硬件仿真调试软件Keil编程软件四、操作方法与实验步骤1、根据实验一新建工程操作，新建工程。
单片机实验指导书
目录实验一P1口输入、输出实验 (2)实验二继电器控制实验 (8)实验三音频控制实验 (11)实验四程序调试 (14)实验五5LED静态串行显示实验 (16)实验六6LED动态扫描显示实验 (21)实验七查询式键盘实验 (28)实验八阵列式键盘实验 (36)实验九计数器实验 (47)实验十定时器实验 (49)实验十一外部中断实验 (54)实验一P1口输入、输出实验一、实验目的1、学习P1口的使用方法2、学习延时子程序的编写和使用二、实验说明P1口是准双向口,它作为输出口时与一般的双向口使用方法相同。
由准双向口结构可知当P1口用作输入口时，必须先对口的锁存器写“1”，若不先对它写“1”，读入的数据是不正确的。
三、实验内容及步骤实验(一)：用P1口做输出口，接八位逻辑电平显示，程序功能使发光二极管从右到左轮流循环点亮。
1、使用单片机最小应用系统1模块。
关闭该模块电源，用扁平数据线连接单片机P1口与八位逻辑电平显示模块。
2、用串行数据通信线连接计算机与仿真器，把仿真器插到模块的锁紧插座中，请注意仿真器的方向：缺口朝上。
3、打开Keil uVision2仿真软件，首先建立本实验的项目文件，接着添加P1_A.ASM源程序，进行编译，直到编译无误。
4、进行软件设置，选择硬件仿真，选择串行口，设置波特率为38400。
5、打开模块电源和总电源，点击开始调试按钮，点击RUN按钮运行程序，观察发光二极管显示情况。
发光二极管单只从右到左轮流循环点亮。
实验(二)：用P1.0、P1.1作输入接两个拨断开关，P1.2、P1.3作输出接两个发光二极管。
程序读取开关状态，并在发光二极管上显示出来。
1、用导线分别连接P1.0、P1.1到两个拨断开关，P1.2、P1.3到两个发光二极管。
2、添加 P1_B.ASM源程序，编译无误后，运行程序，拨动拨断开关，观察发光二极管的亮灭情况。
向上拨为熄灭，向下拨为点亮。
四、流程图及源程序1．流程图2．源程序：（一）实验一ORG 0000HLJMP STARTORG 0030HSTART: MOV A, #0FEHMOV R2,#8OUTPUT: MOV P1,ARL AACALL DELAYDJNZ R2,OUTPUTLJMP STARTDELAY: MOV R6,#0MOV R7,#0DELAYLOOP:；延时程序DJNZ R6,DELAYLOOPDJNZ R7,DELAYLOOPRETEND（二）实验二KEYLEFT BIT P1.0 ；定义KEYRIGHT BIT P1.1LEDLEFT BIT P1.2LEDRIGHT BIT P1.3ORG 0000HLJMP STARTORG 0030HSTART: SETB KEYLEFT ；欲读先置一SETB KEYRIGHTLOOP: MOV C,KEYLEFTMOV LEDLEFT,CMOV C,KEYRIGHTMOV LEDRIGHT,CLJMP LOOPEND五、思考题（1）对于本实验延时子程序Delay： MOV R6，0MOV R7, 0DelayLoop：DJNZ R6，DelayLoopDJNZ R7，DelayLoopRET如使用12MHz晶振，粗略计算此程序的执行时间为多少？六、电路图实验二继电器控制实验一、实验目的1、学习I/O端口的使用方法2、掌握继电器的控制的基本方法3、了解用弱电控制强电的方法二、实验说明现代自动控制设备中，都存在一个电子电路的互相连接问题，一方面要使电子电路的控制信号能控制电气电路的执行元件（电动机，电磁铁，电灯等），另一方面又要为电子线路和电气电路提供良好的电气隔离，以保护电子电路和人身的安全。
单片机实验报告(完整版)
单片机原理与应用实验报告学院（部）：专业：学生姓名：班级：学号：最终评定成绩：实验一存储器读写一、实验目的：1、掌握寄存器、存储器读写等汇编指令；2、掌握编程软件编辑、编译、调试等基本操作。
二、实验仪器设备1．PC机，1台2．WAVE软件开发系统三、实验内容及步骤：1、将下面的汇编程序输入到W A VE集成开发软件中ORG 0000HSJMP STARTORG 0030HSTART:MOV R0,#07HMOV 70H,#08HMOV R1,#70HMOV DPTR,#2000HLOOP:MOVX A,@R1MOVX A,@DPTRINC R1INC ADJNZ R7,LOOPSJMP $END2、选择菜单“仿真器”→“仿真器设置”，按下图所示完成软件初始设置。
3、选择菜单“项目”下“编译”，编译通过后，选择“单步运行”，观察记录寄存器（R0、R1）、累加器（A）、程序状态字（PSW）、外部存储器（2000H单元）、I/O端口（P1）的数据变化。
四、源程序源程序：ORG 0000H ;定义起始地址SJMP STARTORG 0030HSTART:MOV R0,#07HMOV 70H,#08H ;给内部RAM的70H单元赋初值MOV R1,#70H ;使R1指向内部70H单元MOV DPTR,#2000H ;定义外部存储器开始单元LOOP:MOVX A,@R1 ;将R1所指向的70H的内容赋给AMOVX @DPTR,A;将A的内容赋给外部存储器单元INC R1 ;内部RAM地址加1INC DPTR ;外部存储器地址加1DJNZ R7,LOOP ;循环，直到RAM中70H~7FH;单元的内容全部相应赋给;外部2000H~2007H单元SJMP $END3、记录下程序单步运行时，寄存器（R0、R1）、累加器（A）、程序状态字（PSW）、外部存储器（2000H单元）、I/O端口（P1）的数据变化。
五、仿真效果图实验二I/O端口操作一、实验目的：1、掌握I/O端口读写等基本汇编指令；2、掌握单片机最小系统硬件电路设计及仿真软件PROTEUS仿真、调试等基本操作方法。
单片机实验报告
1.I/O口实验实验目的：掌握单片机通用I/O端口使用方法，掌握I/O数据输入输出方法实验内容：将P1.0-P1.3接发光二极管的LED1-LED4，当开关为全1时LED循环右移，当开关为全0时LED循环左移，当开关为0101时LED以5000ms/次闪烁，其他情况灭。
程序：#include <reg51.h>void delay(){unsignedint i;i= 50000;while(i)i--;}main(){unsigned char a,b;a=0xee;b=0x00;while(1){if(P2==0xff){P1=a;a=(a<<7)+(a>>1);delay();}else if(P2==0x0f){P1=a;a=(a>>7)+(a<<1);delay();}else if(P2==0x5f){if(b==0x00){P1=b;b=0xff;}else {P1=b;b=0x00;}delay();}else{P1=0xff;delay();}}}2.I/O口扩展实验（交通灯）实验目的：学习单片机扩展简单I/O方法；掌握通过总线输入输出的编程方法；掌握扩展总线接口芯片的地址分配方法。
实验内容：初始状态两个路口红灯全亮，5秒后转入状态A状态A：东西方向通车，东西绿，南北红。
5秒后东西绿灭，黄灯闪两秒后进入状态B状态B：南北方向通车，南北绿，东西红。
5秒后东西绿灭，黄灯闪两秒后进入状态A程序：#include<reg51.h>xdata unsigned char cs_273_at_0xffff;const unsigned char Led_const[]={0xbb;0xbe;0xbd;0xbf;0xeb;0xdb;0xfb;};void delay1(){unsignedint i;i=625000;while(i)i--;}void delay2(){unsignedint i;i=50000;while(i)i--;}main(){unsigned char j;while(1){cs_273=Led_const[0];delay1();cs_273=Led_const[1];delay1();for(j=0;j<5;j++){cs_273=Led_const[2];delay2();cs_273=Led_const[3];delay2();}cs_273=Led_const[4];delay1();for(j=0;j<5;j++){cs_273=Led_const[5];delay2();cs_273=Led_const[6];delay2();}}}3.电子琴实验目的：学习单片机发出不同音调的原理及编程方法；进一步熟练定时器的应用；掌握蜂鸣器的使用方法。
实验二_I_O输入输出实验
a b cde f gh(dp) 实验二 I/O 口输入、输出实验一、实验目的1. 学习I/O 口的使用方法。
2. 学习延时子程序、查表程序的编写和使用。
二、实验说明本实验1通过单片机的I/O 口控制LED 的亮灭，从而观察I/O 口的输出。
实验2通过单片机的I/O 口接受按键动作信息，然后通过LED 和数码管指示。
通过本实验学生可以掌握单片机I/O 口输入输出的控制方法，同时也可以掌握单片机延时子程序、查表程序的编写和调试方法。
要求预先编写好程序并通过伟福仿真软件调试。
三、实验内容1、P0口做输出口，接八只LED (L1—L8)，编写程序，使LED 循环点亮,间隔0.5秒。
2、P1.0--P1.7作输入口接拨动开关K1—K8；P0.0--P0.7作输出口，接发光二极管L1—L8，编写程序读取开关状态，将此状态在对应的发光二极管上显示出来，同时将开关编号（1—8）显示在共阴极LED 数码管上。
编程时应注意P1作为输入口时应先置1，才能正确读入值。
四、实验电路连线P0．0 ---- L1 P1．0 ----- K1 P0．1 ---- L2 P1．1 ----- K2 P0．2 ---- L3 P1．2 ----- K3 P0．3 ---- L4 P1．3 ----- K4 P0．4 ---- L5 P1．4 ----- K5 P0．5 ---- L6 P1．5 ----- K6P0．6 ---- L7 P1．6 ----- K7 P0．7 ---- L8 P1．7 ----- K8实验1：P0口循环点灯 实验2：P1、P0口输入输出a b c d e f g h(dp)P2.0P2.1 P2.2 P2.3 P2.4 P2.5 P2.6 P2.7实验2： 共阴极LED 数码管各段与I/O 的连接五、实验仪器和设备PC 机、WA VE 软件、仿真器+仿真头、实验板、电源等。
六、参考程序框图P1口输入/输出框图七、思考题1、实验1欲改变LED循环的方向程序应如何修改？循环的时间间隔由什么决定？写出间隔时间为1秒的延时程序并说明计算方法。
