采用排水固结法，可以使土体的强度增长，地基承 载力提高；相对于预压荷载的地基沉降，在处理期间部 分消除或基本消除，使建筑物在使用期间不会产生不利 的沉降或沉降差。
排水固结法分类
排水固结法主要由排水和加压两个系统组成。 (1)堆载预压法 (2)砂井法(包括袋装砂井、塑料排水带等) (3)真空预压法 (4)降低地下水位法 (5)电渗排水法
浆
加
筋
法
↓
聚锚加树 合固筋根 物技土桩
术
托
换
技
术
↓
基锚 础杆 托压 换桩
(一)排水固结法
102013团支部
排水固结法是在建筑物建造之前，在场地上进行加 载预压，使土体中部分孔隙水逐渐排出，地基固结，土 体强度逐渐提高，沉降提前完成的方法。排水固结法主 要是用于处理海相、湖相以及河相沉积的软弱粘土层， 这类土的特点是含水率大、压缩性高、强度低、透水性 差，而且沉降持续的时间很长。
地基处理设计程序
建筑物对地基的要求 天然地基状况
地基处理的范围与指标
地基处理方法原理
以往工程经验
机具设备条件
提出可行性方案
技术经济比较 环境保护要求
初步确定地基处理方法
补充调查 现场试验
地基处理施工设计
地基处理施工过程与 完工后的注意事项
❖ 施工人员必须掌握施工方法，并了 解地基处理方法的原理、技术标准 与质量要求；
现代地基处理方法 开讲了
地基常见问题
建筑物的地基所面临的问题
强度及稳定性问题 渗漏问题
压缩及不均匀沉降问题 液化问题

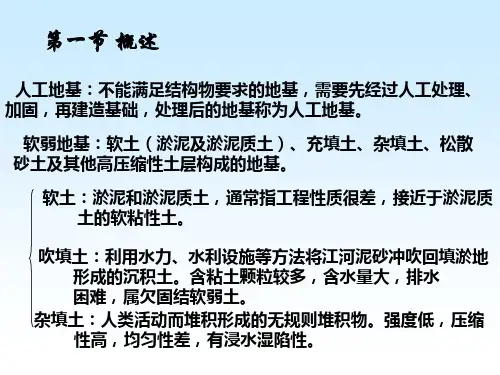

软弱与不良地基
软土
湿陷 黄土
岩溶
杂填 土wenku.baidu.com
饱和 松砂
冲填 土
膨胀 土
有机 质土
山区 土
地基处理的定义
对于不能满足强度、变形和稳定性等要求的问 题地基，必须经过人工改良或加固后才能使用，这 种改良和加固，就称地基处理。
❖ 施工中应进行实时监理； ❖ 完工后必须进行质量检测。
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
谢谢大家
荣幸这一路，与你同行
置换法适用条件：适用于淤泥、淤泥质土、湿陷性 黄土、素填土、杂填土地基及暗沟、暗塘等的浅层处理 ，且建筑物荷载不太大的地基。换填法的处理深度通常 宜控制在3m以内较为经济合理，但不应小于0.5m。
置换法处理地基时换填材料所形成的垫层，按其材 料的不同，可分为砂垫层、碎石垫层、素土垫层、灰土 垫层、粉煤灰垫层等。不同材料垫层上建筑物沉降特点 基本相似，各种材料垫层的设计都可参照砂垫层方法。
置换法主要的方法
置换的方法主要有以下几点： (1)振冲置换法(或称碎石桩法) (2)石灰桩法 (3)强夯置换法 (4)水泥粉煤灰碎石桩(CFG桩)
(1)振冲置换法(或称碎石桩法)
（2）水泥土搅拌桩
(4)水泥粉煤灰碎石桩(CFG桩)
(四)灌浆法
灌浆法是利用液压、气压或电化学的方法，通过注浆 管把浆液均匀地注入地层中，浆液以充填、渗透和挤密等 方式，进入土颗粒之间的裂隙中，将原来松散的土体胶结 成一个整体，从而形成强度高、防渗和化学稳定性好的固 结体。根据注入材料注浆法可分为水泥注浆和化学注浆两 类。
(1)堆载预压法
等载预压
超载预压
(2)砂井法(包括袋装砂井、塑料排水带等)
(3)真空预压法
(4)降低地下水位法
(二)压密（挤密）法
压密法是利用各种机械功能，在短时间内促使土的孔 隙比减小，密实度增加，从而达到增加地基强度、减少沉 降的目的。利用密实原理处理地基的方法有：碾压、夯实、 挤密和震密等四类。以上四类方法适用于非饱和粘性土以 及饱和或非饱和的砂类土。
压密（挤密）法分类
压密的方法主要有以下几点：
(1)表层压实法 (2)重捶夯实法 (3)强夯法 (4)振冲挤密法 (5)土(或灰土、粉煤灰力，石灰)桩法 (6)砂桩 (7)爆破法
(1)表层压实法
(2)重捶夯实法
(3)强夯法
(4)振冲挤密法
(三)置换法
置换法就是将基础底面下一定深度范围内的软弱土 层部分或全部挖去，然后换填强度较大的砂、碎石、素 土、灰土、粉煤灰、干渣等性能稳定且无侵蚀性的材料 ，并分层夯压至要求的密实度。
(1)注浆法
(2)高压喷射注浆法
高压喷射注浆法70年代后期创始于日本，它是利用钻机把带有 喷嘴的注浆管钻进至土层的预定位置后，以高压设备使浆液或水成 为20~40MPa的高压射流从喷嘴中喷射出，冲击破坏土体，同时钻 杆以—定速度渐渐向上提升，将浆液与土粒强制搅拌混合，浆液凝 固后，在土中形成一个固结体。
地基处理的方法及分类
排 水 固 结 法
↓
堆砂 真 降 电 载井 空 低 渗 预法 预 地 法 压︵ 压 下
袋水 装 砂 井 等 ︶
压 密 ︵ 挤 密
︶
↓
表 重强 振 砂 灰 面 锤夯 冲 桩 土 压 夯法 挤 桩 实击 密
置
换
法
↓
换振高水石 土冲压泥灰 法碎喷土桩
石射搅 桩注拌
浆桩
灌
浆
法
↓
水化 泥学 浆注
(四)加筋法
加筋法即在地基中加入土工合成材料 土工合成材料是合成纤维制品的总称，它是岩土工程 领域中的一种新兴的建筑材料，亦称土工聚合物。60~70 年代，有纺土工织物开始在我国应用于河道、涵闸及防护 路基翻浆等工程，80年代初，无纺织物开始在铁路工程上 试用，80年代中期，土工合成材料才在我国的水利、铁路、 公路、军工、建筑、电力等领域逐渐推广。
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时 间：XX年XX月XX日
