防雷、接地和电气安全(56页实用PPT)_(NXPowerLite)

合集下载

防雷电安全教育PPT课件

防雷电安全教育PPT课件
通过课堂讲解、演示、演 练等多种方式,增强学生 对防雷电安全知识的理解 和掌握。
促进社区宣识的 需求较大,需要得到有效的宣传
普及。
社区宣传的作用
通过社区宣传普及防雷电安全知 识,提高居民的自我保护意识和
应对能力。
宣传方式的多样性
利用社区公告栏、宣传册、讲座 等多种方式进行宣传普及,确保
远离导电体
避免接触金属物体、电线 杆、路灯杆等导电体,远 离电力设施和电子设备。
降低身高
尽量降低自身高度,不要 站立在高的物体上,避免 成为雷电的目标。
室内防雷措施
关好门窗
不要使用电话和互联网
在雷雨天气时,应关好门窗,防止雷 电进入室内。
雷雨天气时,不要使用固定电话和上 网,避免雷电通过通信线路进入室内。
成严重的人员伤亡和财产损失。
提高公众安全意识的意义
03
通过防雷电安全教育,提高公众对雷电灾害的防范意识和应对
能力,减少灾害损失。
加强学校教育力度
学生安全意识薄弱
学生对于防雷电安全知识 了解不足,缺乏自我保护 能力。
学校教育的责任
学校作为学生安全教育的 重要场所,有责任加强防 雷电安全教育力度。
教育方式的改进
防雷帽
戴上一顶具有防雷性能的安全帽,以减少头部被雷击中的风险,保护头部安全。
其他防雷用具介绍
防雷手套
在接触金属物体之前,应戴上防雷手套 ,以避免因手部导电而引发电击事故。
VS
防雷带
在建筑物上安装防雷带,能够有效地将雷 电引入地下,避免建筑物内部设备遭受雷 电袭击。
THANKS
感谢观看
避免站在空旷地带或高处。
切断电源
在雷电天气中,应立即切断家用电 器和电子设备的电源,以避免雷电 通过电源线路侵入造成损坏或触电 事故。

防雷接地与电气安全培训讲座PPT

防雷接地与电气安全培训讲座PPT

雷电对电气设备的危害
总结词
雷电对电气设备的危害主要表现在直接雷击和感应雷击两个方面。
详细描述
直接雷击是指雷电直接击中建筑物、设备或线路,造成设备损坏或引起火灾。感应雷击是指雷电放电时,在附近 的导体上产生静电感应和电磁感应,使设备受到损坏。雷电对电气设备的危害还表现在高电位反击和地电位升高, 可能导致设备损坏或人员伤亡。
防雷接地系统的原理
01
当雷电击中建筑物或附近时,接 闪器将雷电接收并将其通过引下 线引入接地装置。
02
接地装置将雷电电流引入地下土 壤,并通过大地散流,从而避免 雷电对建筑物、设备和人员的危 害。
02
防雷接地系统的安装与维护
防雷接地系统的安装
01
防雷接地系统的安装是 确保建筑物和设备免受 雷电危害的重要措施。
智能建筑的需求增长
随着智能建筑的普及,对建筑内的防雷接地与电气安全系统的要求 将更加严格和复杂。
国际化合作与交流增强
加强国际间的防雷接地与电气安全技术合作与交流,共同应对全球 气候变化和自然灾害的挑战。
感谢您的观看
THANKS
防雷接地系统可以保护电子设 备免受雷电的电磁脉冲和过电 压的危害,从而保证设备的正 常运行。
在电子设备中,应选择合适的 防雷接地系统和采取相应的防 护措施,以确保设备的安全。
06
防雷接地与电气安全的未来 发展
防雷接地技术的发展趋势
智能化监测
利用物联网和传感器技术, 实时监测雷电活动和接地 系统状态,提高预警和防 范能力。
电力系统是易受雷电攻击的设施之一,因此防雷接地在电力系统中具有重要意义。
防雷接地系统可以保护电力设施免受雷电的直接和间接影响,从而保证电力系统的 正常运行。

防雷及过电压保护与接地PPT课件

防雷及过电压保护与接地PPT课件
第19页/共104页
当h小于或等于hr 时
3.避雷带(网) 避雷带通常是沿 建筑物易受雷击的部位 如屋角、屋脊、屋檐和 檐角等处敷设的带状导 体,通常采用圆钢或扁 钢。
避雷网是将建筑
物屋面上纵横敷设的避 雷带组成网格,其网格 尺寸大小与建筑物的防 雷类别有关。
防雷类别 第一类防雷建筑物 第二类防雷建筑物 第三类防雷建筑物
雷电流波形表示:T1 /T2(μs)
波头陡度定义为雷电流上升 期间雷电流的上升率,即
di / dt
首次短时间雷击的电流波形 取10/350μs;
短时间雷击电流波形
第4页/共104页
三、雷电波在线路中的传播
雷电波具有波的传播特性,是电流波和电压波伴随而 行的统一体。
雷电波在传播过程中到达线路参数发生突变的节点处,还 会发生折射和反射现象。
1)省级重点文物保护的建筑物及省级档案馆 2)预计雷击次数大于或等于0.01次/a且小于或等于0.05次/a的部、省级办公建筑物和其他重要或人员 密集的公共建筑物以及火灾危险场所 3)预计雷击次数大于或等于0.05次/a且小于或等于0.25次/a的住宅、办公楼等一般性民用建筑物或一 般性工业建筑物 4)在平均雷暴日大于15d/a的地区,高度在15m及以上的烟囱、水塔等孤立的高耸建筑物;在平均雷
k——校正系数。 一般情况下:1; 山顶上或旷野孤立的建筑物:2; 金属屋面没有接地的砖木结构:1.7; 河边、湖边、山坡下或山地中土壤电阻率 较小处、地下水露头处、土山顶部、山谷 风口等处的建筑物,以及特别潮湿的建筑 物:1.5;
当所考虑建筑物的周边在2倍扩大宽度范 围内有其他建筑物时,其等效面积的计算方 法详见GB50057-2010。
(4)雷击电磁脉冲(LEMP) 雷击电磁脉冲是指雷电流的电磁效应,它包含传导电涌(浪 涌)和辐射脉冲电磁场效应。

电气安全之防雷与接地PPT(28张)

电气安全之防雷与接地PPT(28张)
第八章 电气安全(防雷与接地)
8.1过电压与防雷 8.2电气设备接地 8.3接地装置
8.1过电压与防雷接地
8.1.1雷电与过电压
雷电现象
在闷热、潮湿、无风的天气里,接近地面的湿 气受热上升,遇到冷空气凝成冰晶。冰晶受到 上升气流的冲击而破碎分裂,气流挟带一部分 带正电的小冰晶上升,形成“正雷云”,而另 一部分较大的带负电的冰 晶则下降,形成“负 雷云”。
保护接地可分为三种不同类型,即TN系统、IT系统 和TT系统。
1.TN系统
TN-C系统
整个系统的中性线N与保护线PE是合在一起 的,电气设备不带电金属部分与之相连 。
TN系统
TN-S系统
配电线路中性线N与保护线PE分开,电气设 备的金属外壳接在保护线PE上。
当电气设备发生接地故障时,电流就通过接地体向大地作半 球形散开,这一电流称为接地电流-IE。
试验表明,在距单根接地体或接地故障点20m左右的地方, 实际上散流电阻已趋近于零,电位为零的地方,称为电气上的 “地”或“大地”。电气设备的接地部分与零电位的“地” (大地)之间的电位差,就称为接地部分的对地电压,如图中 的UE。
2)避雷线
避雷线是用来保护架空电力线路和露天配电 装置免受直击雷的装置。它由悬挂在空中的
接地导线、接地引下线和接地体等组成,因 而也称“架空地线”。它的作用和避雷针一
样,将雷电引向自身,并安全导入大地,使 其保护范围内的导线或设备免遭直击雷。
3)避雷带和避雷网
避雷带和避雷网用于在建筑物的边缘及凸出部 分上加装,通过引下线和接地装置很好地连接。 对建筑物进行保护。
雷电冲击波的电压幅值可高达1亿伏,其电
流幅值可高达几十万安,对电力系统的危害 远远超过内部过电压。其可能毁坏电气设备

防雷、接地和电气安全56页实用

防雷、接地和电气安全56页实用

06 总结回顾与展望未来发展 趋势
本次课程重点内容回顾
防雷基础知识
包括雷电的形成、危害及防雷措施等。
接地系统原理与设计
深入讲解了接地系统的基本原理、设计要 求及实施方法。
电气安全规范与操作
案例分析与实践
介绍了电气安全的相关法规、标准以及安 全操作规范。
通过多个实际案例,让学员了解防雷、接 地和电气安全在实际工作中的应用。
VS
预防措施
合理规划负载、选用合适线路和设备、加 强设备巡检和维护等。
漏电保护器使用注意事项
选用合适的漏电保护器
根据负载类型和工作环境选择合适的 漏电保护器,确保其额定电流和动作 时间符合要求。
正确安装和接线
按照漏电保护器的安装和接线要求进 行操作,确保接线正确、牢固。
定期检查和测试
定期对漏电保护器进行检查和测试, 确保其正常工作,及时发现并处理故 障。
THANKS FOR WATCHING
感谢您的观看
国家相关法规和标准解读
国家电气安全法规
《中华人民共和国电力法》、《电力供应与使用条例》等。
国家电气安全标准
《用电安全导则》、《电气设备安全设计导则》等。
法规与标准的关系
国家电气安全法规和标准是指导电气安全工作的重要依据,企业 必须遵守相关法规和标准,确保电气安全。
企业内部管理制度建设
01
建立电气安全管理 制度
紧急情况下应急处置方法
触电急救
在发生触电事故时,必须立即切断电源,使触电者脱离电源,并 进行心肺复苏等急救措施。
电气火灾处置
在发生电气火灾时,必须先切断电源,然后使用干粉灭火器或二氧 化碳灭火器进行灭火。
高空坠落处置
在发生高空坠落事故时,必须立即停止作业,对伤者进行止血、包 扎、固定等急救措施,并及时送往医院救治。

电力系统接地防雷保护PPT课件

电力系统接地防雷保护PPT课件

安全电压就是不致使人直接死亡或致残的电压
安全电压(交流有效值) /V
额定值 空载上限值
选用举例
42
50
在有触电危险的场所使用的手持
式电动工具等
36
43
在矿井、多导电粉尘等场所使用
的行灯等
24
29
可供某些具有人体可能偶然触及
12
15
的带电体设备选用
6
9
第17页/共54页
电气安全的一般措施
在供配电系统中,必须特别注意安全用电。这是因为,如果使用不当,可 能会造成严重后果,如人身触电事故、火灾、爆炸等,给国家、社会和个 人带来极大的损失。 保证电气安全的一般措施有: (1) 加强电气安全教育 (2) 严格执行安全工作规程
果。因此必须采取防御措施。
短路电流10KA左 右
最高输电电压75 万V
2) 间接雷击,又简称感应雷,是雷电对设备、线路或其它物体的静电感应 或电磁感应所引起的过电压。
当建筑上空有雷云时,在建筑物上便会感应出相反电荷。在雷云放电后,云与大地电场消失了,但聚集 在屋顶上的电荷不能立即释放,此时屋顶对地面便有相当高的感应电压
为接地网。
第6页/共54页
2.接地装置的散流效应
✓ 当电气设备发生接地故障时,
电流就通过接地体向大地作
半球形散开,这一电流称为
接地电流-IE。 ✓ 试验表明,在距单根接地体
或接地故障点20m左右的地
方,实际上散流电阻已趋近
于零,电位为零的地方,称
为电气上的“地”或“大
地”。电气设备的接地部分
与零电位的“地”(大地)
(3) 人工呼吸法
人工呼吸法有仰卧压胸法、俯卧压背法和口对口吹气法等。最简便的 是口对口吹气法。其步骤如下:

防雷接地课件PPT培训课件

防雷接地课件PPT培训课件

防雷接地施工前的准备
01
02
03
防雷接地设计
根据建筑物特点和雷电环 境条件,进行防雷接地设 计,确定接地电阻要求和 接地装置型式。
材料准备
根据设计要求,准备足够 的接地材料,如接地极、 接地线、连接器等,并确 保材料质量合格。
现场勘查
对施工现场进行勘查,了 解地形、地质、地下管线 等情况,以便确定接地装 置的安装位置。
接地电阻测试
定期进行接地电阻测试,确保接 地电阻值符合规范要求。
外观检查
检查接地极、接地线等是否有损坏、 腐蚀等现象,评估其工作状态。
环境因素考虑
考虑土壤湿度、酸碱度等环境因素 对接地装置的影响,确保其正常工 作。
防雷接地装置的故障处理与修复
故障诊断与定位
通过检测和评估,确定接地装置的故障类型和位 置。
防雷接地系统的原理
防雷接地系统的原理是利用接地体将雷电引入地下,通过大地分散电流,避免雷 电对建筑物和设备的损害。
防雷接地系统的设计原则与步骤
设计原则
防雷接地系统的设计应遵循科学性、 经济性、安全性和可靠性的原则,确 保系统能够有效地防御雷电,保障建 筑物和设备的安全。
设计步骤
防雷接地系统的设计步骤包括确定防 雷等级、选择接地方式、计算接地电 阻值、选择接地材料和施工方法等。
雷电的危害
雷电具有极大的破坏性,可以造成人 员伤亡和财产损失。雷击可以产生高 温和高电压,对建筑物、电子设备和 生命安全造成威胁。
接地的基本概念与作用
接地的基本概念
接地是将电气设备和接地装置连接起来,使得电流能够安全地导入大地。接地 是防雷保护的重要措施之一,可以有效降低雷击对设备和人员的危害。
接地的作用

《防雷防静电》课件

《防雷防静电》课件
2 如何进行防雷防静电工作?
需要以实际情况为出发点,制定不同的防雷和防静电措施,落地实施。
3 防雷防静电是一项需要长期关注和维护的工作
只有不断更新自身知识,不断拓宽思路才能够在防雷防静电这一领域大放异彩。
常见的防静电措施
电工位静电防护
静电导电处理和接地,静电较 大或粉尘多的环境可以使用静 电消除燃起器,喷雾器等方式 处理
微电子制造条件下的 静电防护
使用优质的防静电地板,建立 合理的大地接点,避免人对电 子元件的静电电荷的感应
环境空气洁净度控制
静电放电的形成于储存比例, 与空气中的尘埃和非常微小的 颗粒物有关
静电是什么?
静电的概念
简单易懂,令人快速掌握静电的 基本概念
静电的原理
从实际应用中挖掘静电的原理, 例如卷发器的运作。
静电现象的实验
通过磨皮球、万向盘等实验,让 观众直观感受到静电现象
防雷和防静电:共同点和区别
1
共同点
都需要进行技术储备、设备保护、操作规程规范等方面的集中管理和严格把控
2
区别
防雷注重的是对外然而防静电注重的则是对内。
3
难点
防雷难点在于如何找准技术规范和资源;防静电难点在于如何找到静电来源并决 策响应的处理方法。
常见的防雷措施
1 接地
制定适宜的接地方案,为 系统提供良好的接地
2 避雷装置
根据工程实验室或国家标 准规定,统一建立可靠的 避雷装置
3 针对区域特点的设计
方案
因地制宜,根据不同区域 的电磁场情况和自然环境 的变化,制定不同的防雷 设计方案
《防雷防静电》PPT课件
在现代社会中,每一项工程建设的背后都必然涉及到防雷防静电的问题。本 PPT将为您深度解析这一重要性逐渐凸显的问题。

防雷与接地优秀课件

防雷与接地优秀课件
12
保护接地和保护接零的适用范围如下: (1)额定电压为1000V及以上的高压配电
装置中的设备,在一切情况下均应采用 保护接地。 (2)额定电压为1000V以下的低压配电装 置中的设备,在中性点不接地电网中, 应采用保护接地;在中性点直接接地的 电网中,应采用保护接零。在没有中性 线的情况下,亦可采用保护接地。
22
一、避雷针
1、用途 为了防止设备免受直接雷击,通常采用 装设避雷针或避雷线的措施,避雷针高 于被保护物,其作用是将雷电吸引到避 雷针本身上来并安全地将雷电流引入大 地,从而保护了设备。
23
2、避雷针的保护范围 (1)单支避雷针
24
按下式计算 :
当hx h2时,rx (hhx)p
当hx
13
三、防雷接地
这是针对防雷保护的需要而设置,目的 是减小雷电流通过接地装置时的地电位 升高。主要特点是雷电流的幅值大和雷 电流的等值频率高。
14
1、输电线路的防雷接地 高压输电线路在每一杆塔下一般都设有 接地装置,并通过引线与避雷线相连, 其目的是使击中避雷线的雷电流通过较 低的接地电阻而进入大地。 高压线路杆塔都有混凝土基础,它也起 着接地体的作用,称为自然接地电阻。 大多数情况下单纯依靠自然接地电阻是 不能满足要求的,需要装设人工接地装 置。
单相接地时,接地网电压规定不得超过 2000V,其接地装置的接地电阻为
RE
2000 IE
当接地装置仅用于高压设备时,规定接
地电压不得超过250V,即
250 RE IE
9
当接地装置为高低压设备共用时,考虑
到人与低压设备接触的机会更多,规定
接地120 IE
1000V以下中性点直接接地系统的接地电 阻一般不宜大于4;当变压器容量不超过 100kV·A时,中性点接地装置的接地电阻 可不大于10。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

N 0.024 KTa1.3 Ae
(9-1)
式中,为建筑物年预计雷击次数;为与建筑物接受雷击次数相同的等效 面积(km2),按GB50057-1994之附录一规定的方法确定;为年平均雷暴日 数;为校正系数,一般取1,位于旷野孤立的建筑物取2。
§9.1 过电压、防雷及其设计
9.1.2 防雷设计
1. 防雷装置 防雷装置是接闪器、避雷器、引下线和接地装置等的总和。如图9-4和图9-5 所示为不同的防雷装置的设置组合。
这就是直击雷的余辉放电阶段,时间一般为0.03~0.15s,电流较小,约 为几百安。雷电先导在主放电阶段与地面上雷击对象之间的最小空间距离, 称为闪击距离。雷电的闪击距离与雷电流的幅值和陡度有关。确定直击雷 防护范围的“滚球半径”大小,就与闪击距离有关。
§9.1 过电压、防雷及其设计 (2) 雷电的有关概念
§9.1 过电压、防雷及其设计
图 9-1 架空线路上的感应过电压 a) 雷云在线路上方时 b) 雷云对地或其他放电时 c) 雷云对架空线路放电时
§9.1 过电压、防雷及其设计
3)雷电侵入波 是感应雷的另一种表现,是由于直击雷或感应雷在电力线路的附近、地面 或杆塔顶点,从而在导线上感应产生的冲击电压波,它沿着导线以光速向 两侧流动,故又称为过电压行波。行波沿着电力线路侵入变配电所或其他 建筑物,并在变压器内部引起行波反射,产生很高的过电压。据统计,雷 电侵入波造成的雷害事故,要占所有雷害事故的50%~70%。
2. 雷电形成及有关概念
(1)雷电形成
雷电是带有电荷的“雷云”之间、“雷云”对大地或物体之间产生急剧放电 的一种自然现象。关于雷云普遍的看法是:在闷热的天气里,地面的水汽蒸 发上升,在高空低温影响下,水蒸汽凝成冰晶。冰晶受到上升气流的冲击而 破碎分裂,气流挟带一部分带正电的小冰晶上升,形成“正雷云”,而另一 部分较大的带负电的冰晶则下降,形成“负雷云”。由于高空气流的流动, 正雷云和负雷云均在空中飘浮不定。据观测,在地面上产生雷击的雷云多为 负雷云。
§9.1 过电压、防雷及其设计
(2) 雷电过电压 雷电过电压又称大气过电压或外部过电压,是指雷云放电现象在电力网中引 起的过电压。雷电过电压一般分为直击雷、间接雷击和雷电侵入波三种类型。
1) 直击雷 是遭受直击雷击时产生的过电压。经验表明,直击雷击时 雷电流可高达几百千安,雷电电压可达几百万伏。遭受直击雷击时均难免 灾难性结果。因此必须采取防御措施。
(1) 内部过电压
内部过电压(又称操作过电压),指供配电系统内部由于开关操作、参数 不利组合、单相接地等原因,使电力系统的工作状态突然改变,从而在其 过渡过程中引起的过电压。
内部过电压又可分为操作过电压和谐振过电压。操作过电压是由于系统内 部开关操作导致的负荷骤变,或由于短路等原因出现断续性电弧而引起的 过电压。谐振过电压是由于系统中参数不利组合导致谐振而引起的过电压。
§9.1 过电压、防雷及其设计

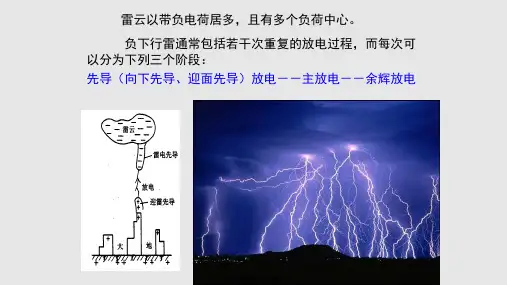

当空中的雷云靠近大地时,雷云与大地之间形成一个很大的雷电场。由于 静电感应作用,使地面出现与雷云的电荷极性相反的电荷。当雷云与大地之 间在某一方位的电场强度达到25~30kV/cm时,雷云就开始向这一方位放电, 形成一个导电的空气通道,称为雷电先导。
当其下行到离地面100~300m时,就引起一个上行的迎雷先导。当上下行 先导相互接近时,正、负电荷强烈吸引、中和而产生强大的雷电流,并伴 有雷鸣电闪。这就是直击雷的主放电阶段,这阶段的时间极短。主放电阶 段结束后,雷云中的剩余电荷会继续沿主放电通道向大地放电,形成断续 的隆隆雷声。
2)年平均雷暴日数 凡有雷电活动的日子,包括见到闪电和听到雷声,由 当地气象台统计的,多年雷暴日的年平均值称为年平均雷暴日数。年平均 雷暴日数不超过15天的地区称为少雷区,多于40天的地区称为多雷区。
3)年预计雷击次数 这是表征建筑物可能遭受雷击的一个频率参数。根 据国标GB50057-1994《建筑物防雷设计规范》规定,应按下式计算:
2) 间接雷击,又简称感应雷,是雷电对设备、线路或其它物体的静电感 应或电磁感应所引起的过电压。图9-1所示为架空线路上由于静电感应而积 聚大量异性的束缚电荷,在雷云的电荷向其它地方放电后,线路上的束缚 电荷被释放形成自由电荷,向线路两端运行,形成很高的过电压。经验表 明,高压线路上感应雷可高达几十万伏,低压线路上感应雷也可达几万伏, 对供电系统的危害很大。
防雷、接地和电气安全
§9.1 过电压、防雷及其设计 §9.2 电气装置接地 §9.3 静电及其防护 §9.4 电气安全与触电急救 小结
§9.1 过电压、防雷及其设计
9.1.1 过电压及雷电的有关概念
1.雷电与过电压
防雷就是防御过电压,过电压是指电气设备或线路上出现超过正常工作要电过电压两大类。
要保护建筑物等不受雷击损害,应有防御直击雷、感应雷和雷电侵入波 的不同措施和防雷设备。
直击雷的防御主要须设法把直击雷迅速流散到大地中去。一般采用避雷针、 避雷线、避雷网等避雷装置。
1)雷电流幅值和陡度 雷电流是一个幅值很大、陡度很高的冲击波电流,如图9-2所示。成半
余弦波形的雷电波可分为波头和波尾两部分,一般在主放电阶段1~4μ s内 即可达到雷电流幅值。雷电流从0上升到幅值的波形部分,称为波头;雷电 流从下降到1/2的波形部分,称为波尾。
图 9-2 雷电流波形示意图
§9.1 过电压、防雷及其设计 雷电流的陡度即雷电流波升高的速度,用表示。因雷电流开始时数值很快 地增加,陡度也很快达到极大值,当雷电流陡度达到最大值时,陡度降为 零。
雷电流幅值大小的变化范围很大,需要积累大量的资料。图9-3给出了我国 的雷电流幅值概率曲线。从图9-3可知:≥20kA出现的概率是65%,≥120kA 出现的概率只有7%。一般变配电所防雷设计中的耐雷水平是取雷电流最大幅 值为=100kA。
图 9-3 雷电流幅 值概率曲线
§9.1 过电压、防雷及其设计
