科研论文中图表处理-讲义

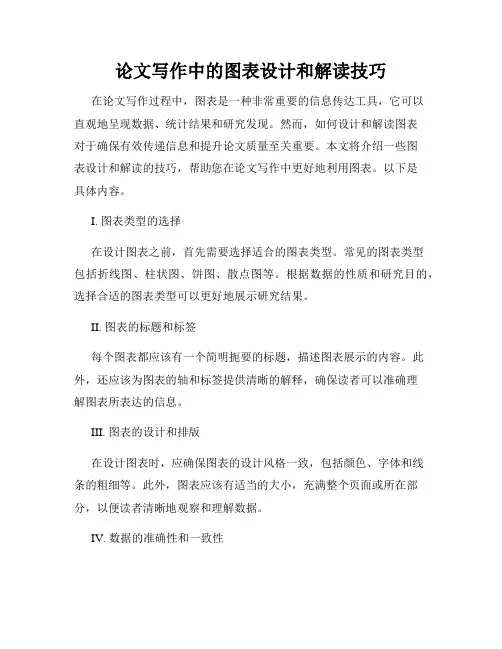

论文写作中的图表设计和解读技巧
论文写作中的图表设计和解读技巧在论文写作过程中，图表是一种非常重要的信息传达工具，它可以直观地呈现数据、统计结果和研究发现。
然而，如何设计和解读图表对于确保有效传递信息和提升论文质量至关重要。
本文将介绍一些图表设计和解读的技巧，帮助您在论文写作中更好地利用图表。
以下是具体内容。
I. 图表类型的选择在设计图表之前，首先需要选择适合的图表类型。
常见的图表类型包括折线图、柱状图、饼图、散点图等。
根据数据的性质和研究目的，选择合适的图表类型可以更好地展示研究结果。
II. 图表的标题和标签每个图表都应该有一个简明扼要的标题，描述图表展示的内容。
此外，还应该为图表的轴和标签提供清晰的解释，确保读者可以准确理解图表所表达的信息。
III. 图表的设计和排版在设计图表时，应确保图表的设计风格一致，包括颜色、字体和线条的粗细等。
此外，图表应该有适当的大小，充满整个页面或所在部分，以便读者清晰地观察和理解数据。
IV. 数据的准确性和一致性设计图表时，必须确保数据的准确性和一致性。
应仔细核对数据，并确保在图表中使用的数据与正文所述一致。
此外，应该使用正确的测量单位和刻度，避免产生混淆或不准确的解读。
V. 图表解读的技巧在解读图表时，应注意以下几点技巧。
首先，应该先观察整体趋势和关键特征，然后再详细分析具体数据。
其次，可以使用合适的形容词来描述数据的差异、趋势或相关性。
此外，还可以引用支持数据的论据或背景信息，加强对图表的解读和论证。
VI. 图表的引用和说明在论文中使用图表时，必须进行正确的引用和说明。
每个图表都应该有一个独立编号和标题，方便读者引用和查找相关信息。
此外，图表的来源和解读应该在正文中适时说明，以便读者理解图表的背景和意义。
综上所述，图表在论文写作中发挥着重要的作用，提供了直观和有效的数据表达方式。
通过正确的图表设计和解读技巧，可以更好地呈现研究结果，提升论文的质量和可读性。
因此，在进行论文写作时，应该充分利用图表，并遵循上述技巧来设计和解读图表。
科技论文讲座(5)图表
☞科技论文写作讲座之五科技论文撰稿中图表的规范应用刘万才张凯龚玉琴（全国农业技术推广服务中心编辑部北京100026）摘要：插图和表格是科技论文撰稿中常用的重要辅助手段。
图表使用得当，设计合理，不仅可以使论文论述清楚、明白，还可以起到活跃、美化、节省版面，提高读者阅读兴趣的效果。
针对当前广大读者撰稿中出现的问题，从一篇科技论文的图表设计着手，简述了图表设计的格式、要求和注意事项等，以引导广大读者在撰稿中正确设计图表，提高论文写作水平。
关键词：科技论文；插图；表格；图表设计中图分类号：G212.2 文献标识码：B 文章编号：1002-381X（2007）08-插图和表格是科技论文表述的重要形式，插图绘制的准确、规范，表格设计的简明、合理，不仅可以使论文论述清楚、明白，还可以起到活跃、美化、节省版面，提高读者阅读兴趣的效果[1-3]。
但在科技论文撰稿中，许多作者不了解图表使用的有关规定，存在不少问题，为引导广大作者在撰稿中正确绘制和设计图表，提高撰稿质量。
现结合我们多年从事期刊编辑的一些体会，在参考有关文献[1-5]的基础上，就科技论文撰稿中图表设计的格式、要求和注意事项等做一简要介绍，供参考。
1 插图的规范应用插图包括线条图和照片图，它以直观的方法使读者迅速理解事物的形态、结构、变化趋势及其特点，可以缩减繁琐的文字描述。
有时插图可以把文字难以表达清楚的情况描绘得一目了然。
有些实物照片还具有客观证据的作用。
但作为科技论文的“形象语言”、“视觉文字”，插图的使用必须要有统一和规范的语言手段，要注意使用相应学科的专业符号，防止乱用和混用国外标准或已经废弃不用的旧标准。
1.1 线条图线条图是科技论文撰稿中最常使用的一种表达方式，一般由图序、图题、标目、标值、坐标轴、图注等6部分组成。
线条图的设计要合理，符合统计学与规范化的要求。
图形要简明、完整、清晰地表述欲表达的主题内容。
全图外廓以矩形为宜，高与宽的比例约为5:7左右，应避免过于扁或长。
第 5 讲 图和表的运用
第 5 讲图表和参考文献的使用规范一、表格与插图的使用规范（一）图表的编序1、论文中的图和表要编序。
如果只有一个图或一张表，无需编序。
2、图和表要分开编序，图统一编序，表格另外统一编序。
3、无论是表还是图，编序都有两种方法。
（1）统一编序。
如：表1、表2等；或图1、图2。
（2）逐章单独编序。
如：表2.1、表2.2等；或图2.1、图2.2等。
不论采用哪种方式，表和图以及公式的编序方式要统一。
编号必须连续。
（二）图表的结构1、表格（1）表的结构要简洁。
（2）表格中各栏都应标注量和相应的单位。
（3）表格内数字须上下对齐。
（4）相邻栏内的数值相同时，不能用“同上”、“同左”和其它类似用词，应一一重新标注。
（5）表号和表标题置于表格上方中间位置。
2、插图（1）插图要精选。
（2）图号必须连续。
（3）仅有一图时，在图标题前加“附图”字样。
（4）一幅图有若干分图时，分图用a，b，c，……标出。
（5）图号和图标题置于图下方中间位置。
3、公式（1）论文中重要的或者后文中须重新提及的公式应注序号，序号应加圆括号。
序号一律用阿拉伯数字连续编序，如：（2）；或逐章编序，如：（2.2）。
（2）序号排在版面右侧，且距右边距离相等。
（3）公式与序号之间不加虚线。
4、数字的用法（1）公历世纪、年代、年、月、日、时间和各种计数、计量，均用阿拉伯数字。
（2）年份不能简写。
例如，10年，应2010年。
数值的有效数字应全部写出。
5、计量单位按国家计量局规定使用。
课堂练习：2000-2009年外资对华投资一览表二、参考文献使用规范参考文献是毕业论文（设计）不可缺少的组成部分，也是作者对他人知识成果的承认和尊重。
（一）参考文献排列顺序参考文献应按文中引用出现的顺序列出，一般不少于10篇，附于文末。
（二）参考文献排列编号方法按论文中参考文献出现的先后顺序用阿拉伯数字连续编号，如[1]、[2]、[3]等数码表示，并将序号在正文中作为上角标。
参考文献采用五号、仿宋体、1.5倍行距打印。
论文中的图表处理PPT课件
12/11/28
优质
7
2 制作表格 统计表------三线表(three-line table)
项目栏和栏目
项目栏指表格顶线与栏目线之间的部分 栏目是列的总称，反映了一列或数列数据的属性 栏目要尽量少，并予以合并
左侧 右侧 颞叶 颞叶
颞叶 左侧 右侧
12/11/28
优质
8
2 制作表格 统计表------三线表(three-line table)
12/11/28
优质
4
2 制作表格 统计表
1.统计表（statistical table）的概念
将统计分析的事物和指标用表格列出
搜集资料的登记表和调查表
广义
整理资料的整理表
统计表
整理资料的整理表
狭义
统计分析结果的描述表
表格12种/11/类28 ：无线表、卡线表、系统表、三线表 优质
5
2 制作表格 统计表------三线表(three-line table)
表体
底线以上、栏目线以下的部分叫做表体 单位符号和百分号等归并在栏目中
若表格内全部栏目中的单位都相同，只需括注于表题后
表体中不能随便写“0”或画“—”
“0”代表实测结果为0；“…”或画“—”代表未发现或未测量并在表注中解释； 表内空白代表无此项及不合用
12/11/28
优质
9
2 制作表格 统计表------三线表(three-line table)
组别
N
青年组
50中年组50源自老年组50修改
组别a 青年组 中年组 老年组
注： a每组50人
12/11/28
RBC RBC
四舍六入五进单
科技论文撰写系列讲座(五)——图表的处理
户提供和报道这些资源，开展网上服务，使其与传统 书刊资料服务互为补充，方便读者。 对于人才问题，一方面加强现有工作人员的继续 教育，提高他们的知识水平和技术能力。图书馆是文 献信息的集散中心，工作人员只有具备广博的知识， 能得心应手地运用图书馆的现代化技术，如计算机技 术、通讯技术、网络技术等，才能胜任现代图书馆的工 作；另一方面要改变用人机制，吸引和引进新型人才， 改变原有的人员结构模式，提高服务能力。同时，也要 对读者进行全方位的培训，即读者利用信息资源能力 的培训，包括传统书刊资料的使用能力和网络信息资 源的利用能力两方面。读者利用资源能力提高了，既 提高了馆藏资源和网络资源的利用率。又减轻了图书 馆工作的压力。 总之，弄清图书馆“藏用矛盾”，辩证地认识它们
的关系，采取积极有效的对策，化解矛盾，才能使高校
图书馆文献形成一个合理的藏用机制，使高校图书馆
的发展进入一个新起点。
［责任编辑陈刚］
一１２０一
万 方数据
论文写作与文献利用
作者： 作者单位： 刊名： 英文刊名： 年，卷(期)： 国华 宁夏师范学院,图书馆,宁夏,固原,756000 固原师专学报 JOURNAL OF GUYUAN TEACHERS COLLEGE 2006,27(4)
本文链接：/Periodical_gyszxb200604034.aspx
（上接１ １６页）掌握并熟悉使用新技术的人才严重缺乏， 使图书馆不能进行有效地组织和利用社会上大量存 在的信息，造成图书馆提供网络信息能力较弱。 为了解决这些矛盾，应从以下几个方面着手： 对于印刷型的文献，在原有的基础上，要合理布 局和开发利用。文献的布局合理对整个文献资源开发 系统具有促进作用。应改变各个馆各自为阵、大而全、 小而全的现状，针对学校的教学、科研和学校建设特 色．科学地采进、补充书刊资料，不断优化馆藏结构， 更深更广地对现有的印刷型文献进行开发，大力开展 二次、三次文献工作，使图书馆工作从藏向用转移；开 展馆际互借，资源共享，改变传统管理模式，实现藏阅 一体化，最大限度地对读者开放，最大限度地利用现 有文献。 对于网络资源，一是安排一定的资金，根据教学 和科研需要，购买相关的现代化资源软、硬件；二是建 设本馆特色的数据库；三是对因特网上的无序信息资 源进行整序，有效地利用图书馆局域网或校园网向用

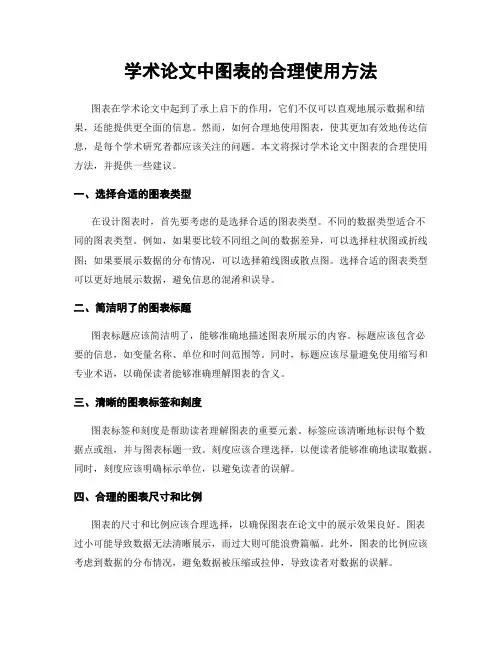

学术论文中图表的合理使用方法
学术论文中图表的合理使用方法图表在学术论文中起到了承上启下的作用，它们不仅可以直观地展示数据和结果，还能提供更全面的信息。
然而，如何合理地使用图表，使其更加有效地传达信息，是每个学术研究者都应该关注的问题。
本文将探讨学术论文中图表的合理使用方法，并提供一些建议。
一、选择合适的图表类型在设计图表时，首先要考虑的是选择合适的图表类型。
不同的数据类型适合不同的图表类型。
例如，如果要比较不同组之间的数据差异，可以选择柱状图或折线图；如果要展示数据的分布情况，可以选择箱线图或散点图。
选择合适的图表类型可以更好地展示数据，避免信息的混淆和误导。
二、简洁明了的图表标题图表标题应该简洁明了，能够准确地描述图表所展示的内容。
标题应该包含必要的信息，如变量名称、单位和时间范围等。
同时，标题应该尽量避免使用缩写和专业术语，以确保读者能够准确理解图表的含义。
三、清晰的图表标签和刻度图表标签和刻度是帮助读者理解图表的重要元素。
标签应该清晰地标识每个数据点或组，并与图表标题一致。
刻度应该合理选择，以便读者能够准确地读取数据。
同时，刻度应该明确标示单位，以避免读者的误解。
四、合理的图表尺寸和比例图表的尺寸和比例应该合理选择，以确保图表在论文中的展示效果良好。
图表过小可能导致数据无法清晰展示，而过大则可能浪费篇幅。
此外，图表的比例应该考虑到数据的分布情况，避免数据被压缩或拉伸，导致读者对数据的误解。
五、精心设计的图表样式图表的样式设计也是重要的一环。
合适的颜色搭配和线条粗细可以增加图表的可读性。
同时，图表的背景色应该选择简洁明亮的颜色，以避免干扰读者对数据的理解。
此外，如果有多个图表需要展示，应该保持样式的一致性，以便读者更容易进行比较和分析。
六、适当的图表解读和分析在论文中展示图表时，应该适当地进行解读和分析。
图表本身只是数据的呈现形式，需要通过文字来解释其含义和结果。
在解读和分析时，应该注意避免重复图表中已经表达的信息，而是着重强调图表中的关键点和发现。
第五章 科技论文中的图表ppt课件
• 照片要求： 图高清晰、反差适度 照片不可涂改写字 照片技术条件应规范 照片应完整，品质要完好
2.汉语语言文字
规范使用汉字 规范使用词汇 造句要符合语法规则
规范使用词汇 使用规范的科技名词术语 使用规范的汉语词汇 慎用简称 避免词类误用 避免词语搭配不当
0.1%
1.42% 2.5%
0.27%
1.6% 2.73%
表格的修 改1.2%
2.31%
三线表 / 共用单位 / 有效数字
Type of attack Echo addition Noise addition
Classical (%) Pop (%) Jazz (%)
0 1.20
0.10 1.42
0.27 1.60
规范名词
非规范名词
缩宫素 乙醇
耳鼻咽喉科学 阿尔茨海默病
催产素 酒精
耳鼻喉科学 老年前期痴呆
本扎溴铵
抗生素 综合征
新洁尔灭
抗菌素 综合症
• 采用国际上惯用的缩略语。如名词术语DNA (脱氧核糖核 酸) 、RNA (核糖核酸) 、ATP (三磷酸腺苷) 、ABA (脱落 酸) 、ADP (二磷酸腺苷) 、CK(对照) 、CV (变异系数) 、 CMS (细胞质雄性不育性) 、IAA (吲哚乙酸) 、LD (致死剂 量) 、NAR (净同化率) 、PMC (花粉母细胞) 、LA I(叶面 积指数) 、LSD (最小显著差) 、RGR (相对生长率) ,单位 名缩略语IRR I (国际水稻研究所) 、FAO (联合国粮农组织) 等。 • 对于文中有些需要临时写成缩写的词(如表及图中由于篇 幅关系以及文中经常出现的词而写起来又很长时) ,则可取 各主要词首字母写成缩写,但需在第一次出现处写出全称, 表及图中则用注解形式项目
科研论文中图表处理文档资料PPT课件
显微图需注明标尺等标注（右图无标注）
1 显微图片中的箭头等标识 要尽量精美，指向位置明确。 2 添加箭头时，可以用PPT添 加，方便对箭头进行颜色、 粗细等设置，可以改变箭头 的大小及旋转方向等，比PS 操作简单。
如需要对图片进行如上处理，可先将WORD中的图片复制 到PPT中保存后再进行PS处理，效果较好。
1 如果几个图并列，所有字体、大小及图例要保持一致 2 要改变图的大小，要在Excel中修改，不能到PS中，会导致不一致 3 不要在WORD 或PPT中编辑Excel图
图片处理
1 合并： ➢多图合并常见问题：
❖图片的大小不一致：建议用PPT，速度快。（在PS中以最 小的一张图片为准，去缩小其它的图片）。 ❖分辨率不同：在PPT中用矢量平衡分辨率。 ❖Excel作的图，PS中合并时大小并不一样，最好在Excel中 调节。
科研论文中图表处理
图表是论文的重要部分
结果是论文的核心和主要部分 结果一般以图表形式呈现
图表在论文手稿中的位置
1 表格：排在正文中参考文献的后边，每个表格 一页
2 图注：排在表格后面，另起一页 3 图：在图注后面，每个图一页
图表的作用
直观、高效地表达复杂的数据和观点 启发思考数据的本质、分析数据揭示的规律 以较小的空间承载较多的信息 真实、准确地展示和反映数据 A picture is worth a thousand words.
图片中不同部分需要用字母标识，如因底色标识不 清时，可加白底
如图片中各部分所占面积并不相同，需对相应的部 分进行剪切或压缩，注意保持比例不变。
不清楚，柱的图案太相近
第一稿：图案不易分辨、缺统计 第二稿
科技论文写作5-图表处理
指标 分辨率
类型 图片大小
线图 组合图 黑白图、扫描 图
单栏
参数值 1200dpi
600dpi 300dpi
设置方法 选择图像—图像大小，设置分 辨率 同上 同上
Tif，jpg，Eps 等
8cm
在另存为—格式中选择
选择图像—图像大小，设置宽 度、高度
Color Figure
双栏
17cm
RGB or CMYK
科技论文写作—表与图的制备
插图和表格是科技论文的重要表述形式
一、表格
表格是用来表达数据和事物分类的一种有 效方式。
它将科学研究中所观察到的或计算中所得 到的各种结果按照统计学规律，采用一定 的方式，集中地排列或组合在一起，便于 分析和对比，有利于发现某些规律性的东 西。同时还可以使论文表述得更加准确， 简洁、清晰，富有逻辑性。
（1）函数图的分类
函数图可表述变量之间的关系，所以 在科技论文中使用得相当广泛。函数图 通常包括线形图、条形图（棒图）、点 形图和圆形图。
线形图是用线（曲线或直线）来定性或定 量地描述变量之间的函数关系的图形，由 于函数曲线准确、简单、形象、直观，因 此是科技论文中最普遍使用的表示量与量 之间关系的插图。条形图是用宽度相同而 高度不同的框条来表示量值大小的图形， 其对比性很强。
点形图是用大小不同、疏密不同的点来描 述量与量之间关系的图形。在描述函数 关系比较模糊的情况时可以采用。
圆形图是把圆作为100%，按各组分所占的 百分比在圆内画出其对应的比例。用这 类函数图形可描述各组分所占的百分比 。
（2）线形图的基本组成
1）图序和图题。插图应按文中出现的先 后顺序用阿拉伯数字连续编码给出图序和 图题，如图1、图2。图题应是以最准确、 最简练的并能反映该图特定内容的词语的 逻辑组合，一般是词组（很少用句子）， 而且绝大多数是以名词或名词性词组为中 心语的偏正词组（很少用动宾词组），要 求准确得体，简短精练，容易认读。图序 、图题在图正下方标明。
《SCI论文图表处理》课件
05
图表处理技巧
数据清洗
数据筛选
识别并删除异常值、缺失值，确保数据质量 。
数据转换
对数据进行适当的数学转换，如对数转换， 以满足某些分析需求。
数据标准化
将数据缩放到特定范围，如 [0,1] 或 [-1,1] ，以便更好地比较不同尺度的数据。
数据插值与外推
对缺失数据进行预测，使用插值或外推方法 。
总结词
反映生存概率随时间变化
详细描述
生存曲线图用于反映研究对象在不同时间点的生存概 率。该图表通常由曲线和坐标轴组成，其中横坐标表 示时间，纵坐标表示生存概率。在制作时，需要确保 数据准确无误，并选择合适的统计方法和曲线拟合方 式。此外，还需添加图例、标题和坐标轴标签等元素 ，以增强图表的可读性和解释性。
02
SCI论文图表规范
图表类型选择
描述
选择适当的图表类型，如柱状图、折 线图、饼图等，以准确反映研究数据 和结果。
描述
避免使用过于复杂或混淆的图表类型 ，以免影响读者的理解。
图表设计原则
描述
图表设计应简洁明了，突出主要信息，避免过多的标签、线条和颜色。
描述
使用一致的字体、字号和颜色，以提高图表的易读性和美观度。
数据分析功能
Origin不仅具有强大的图表制作功能，还提供了丰富 的数据分析工具。
GraphPad Prism
专为科研设计
GraphPad Prism是一款专为科学研究设计的统 计和图表制作软件。
统计分析
Prism内置了多种统计分析方法，可以帮助用户 快速进行数据分析。
易于上手
Prism具有直观的用户界面和详细的教程，使得用户可以轻松上手。
线图
总结词
研究生毕业论文数据图表处理技巧
不少研究生们可能都有这样的体会：千辛万苦得来的实验结果，不知道该如何展现给别人？的确如此，有些研究工作做得非常出色，可能由于呈现方式的问题，不能发表高水平的文章（尤其是SCI文章）。
仔细分析C-N-S系列的大牛文章，不难发现，这些高水平论文的图表质量也高人一筹。
因此，合理的“包装”自己的实验结果非常重要。
一，共聚焦1.拍照时要保留大中小三个倍数的图，且分辨率不能太低（我们用1024*1024），能大则大，我们是因为机器限制。
用的时候要进行裁减，比如文章上放的是200倍和400倍的图，实际上200倍的图来自拍照时100倍的图，400倍的图来自拍照时200倍的图。
这样有利于准确地形成系列。
2.对比度、中间色之类可以（或者是必须）在保证趋势的基础上进行适当调整。
3.荧光不提倡定量，定量要配合western。
4.应该是tif格式。
5.拍照时一般不要把对比度调节的太大，尽量保存细节。
拍的太强了后期是不好调弱的，或者背底太暗了也会丢失细节的。
这些后期都可以通过软件调节。
6.低倍-高倍的顺序。
反之会形成暗区，特别是在高倍加zoom放大层扫之后特别明显。
这是教训，不能看见高倍下面比较好的结果，就欣喜若狂，先高倍后低倍。
7.一定要保留你的oib格式，不能因为省空间，只存留tif格式。
有些杂志会要求伪色，比如，红色的用粉色显示，要是有oib格式就很好调整，重新出图就是。
没有oib，用tif也可以用其他软件转换，但总觉得最后的颜色不是很对，因为很难把握粉色的色值。
8.层扫的叠加或出2D的tif图，建议不要用“输出所见”这个选项，这样出来的1024-1024的会变成512-512，这时候还是选择一般tif，1024-1024，后期再用其他软件合成会比较好。
9.结果好，拍照好，才是最基本的，一定要杜绝对结果的修改。
对于形态学的来说，用软件修改后的用一些二进制的软件打开后可以明显看出修改过程。
这是同学告诉我的，自己没试过，因为没这样修过。
科学论文中的图表设计与解读规范
科学论文中的图表设计与解读规范科学论文中的图表是传达研究结果和数据的重要方式之一。
良好的图表设计和准确的解读规范对于传达研究结果并提高阅读体验至关重要。
本文将探讨科学论文中图表的设计原则和解读规范的一些重要注意事项。
一、图表设计原则1. 清晰易懂：图表应该清晰易懂，使读者能够迅速理解其中的信息。
避免使用过多的复杂元素和装饰，保持简洁、直观的风格。
同时，图表的标题和图例应该明确简单，解释了图表中所呈现的内容。
2. 准确精确：图表中的数据和结果应该准确无误。
对于图表中的标签和刻度，应该进行精确定位和标记，避免出现混淆或误导性的情况。
如果有必要，可以提供相应的单位和数据的来源，以便读者能够更好地理解图表。
3. 一致性：在同一篇论文中的图表应该保持一致的风格和格式。
例如，使用相同的颜色和字体，保持刻度和标签的一致性。
这样可以帮助读者更好地对比和比较不同的图表。
4. 可扩展性：图表应该具有良好的可扩展性，以适应不同的打印和展示媒介。
在设计图表时，可以考虑使用矢量图形格式，以保持图形的清晰度和可伸缩性。
此外，为了适应不同的阅读环境，可以将图表设计为黑白或灰度，而不仅仅是彩色。
二、图表解读规范1. 图表标题：图表标题应该简明扼要地描述图表所展示的内容。
标题应该具有信息性，能够传达图表的主要发现和要点。
避免使用模糊或过于笼统的语言，确保标题能够准确地概括图表的内容。
2. 图例解读：图例是图表中使用的标记或颜色解释。
读者在解读图表时，应该参考图例来理解图表中的不同部分或组。
在解读图例时，应该清晰标注所使用的符号、线型和颜色，并提供相应的解释和说明。
3. 数据解读：在解读图表时，应该注意数据的横纵坐标和刻度的含义。
读者应该关注数据的范围、变化趋势和比较大小。
如果有必要，可以将数据转换为百分比或标准化值，以便更好地比较和解释结果。
4. 结果分析：在图表的解读过程中，应该深入分析和探索所呈现的结果。
例如，通过比较不同组之间的差异和变化趋势，对结果进行解释并提出相应的假设。
科技论文写作5-图表处理
科技论文中的插图按印刷工艺可分为 墨线图和照片图。
墨线图是指用墨线绘制出来的图形； 照片图如X射线照片、扫描电镜照片、
隧道显微镜照片等。
。
墨线图按其功能不同还可以分类为示意图 、流程图、构造图、电路图、计算机程序 框图、函数图、化合物分析结构图以及分 析测试仪器绘制出来的各种谱图等
函数图
表身中同一栏目下未测出的数据或无此项 处，用空白表示：
尚未发现的内容用“—”表示； 测定结果为零时，则填写数字“0”
（5）表注
表身中某些内容需要说明时，需加表注
。如果只有一项表注，需在表身中所注对 象处加注释标记号“*”或“+”；若有多 个表注时，则需对所注对象按自右至右出 现顺序用符号和代码标记，注释符号或代 码连同注释内容一并在表的底线下面由左 至右注出。
制表的基本要求是简单明了、层次清楚、 有自明性。
表的结构要简单，使人一目了然。
内容按逻辑顺序安排．主谓语划分清楚。
二、插图
科技论文中的插图是作者根据自己研究的 结果设计并绘制出来的, 把事物与事物之 间的关系，量与量之间的关系，事物的形 貌、结构、性质及变化的规律等描述得更 加清楚。
插图的种类
6）图注。图注说明语既可放在图中，也 可放在图外，但要简洁准确，表述规范。
7）适当运用同类曲线的重叠。为了加强 对比效果，有时当有2条以上曲线具有同 一参变量时，可以将这些曲线描绘在同一 幅函数图上。即共用一个横坐标轴，而分 立左右两条纵坐标轴，此时两个纵坐标轴 的标目和标值都要标注。
照片图的制作
指标 分辨率
类型 图片大小
线图 组合图 黑白图、扫描 图
பைடு நூலகம்单栏
参数值 1200dpi
科研论文中图表处理PPT课件
2 编辑 ❖污迹处理：在PS中尽可能放大（500X）后，擦除或删除。 ❖对比度问题：如果western或PCR条带颜色相差过大，可适当调节 对比度。 ❖保存文件：PS处理的图要保存为PSD格式，方便以后改动；PPT处 理的图，保存为TIF或pdf格式，必要时用PS处理。 ❖字体：图与表的字体一般都选择ARIAL,字号8-12.
图片中不同部分需要用字母标识，如因底色标识不 清时，可加白底
如图片中各部分所占面积并不相同，需对相应的部 分进行剪切或压缩，注意保持比例不变。
不清楚，柱的图案太相近
第一稿：图案不易分辨、缺统计 第二稿
第一稿：没有充分地显示数据
第二稿：图案的必要性？横座标标题？
第三（发表）稿
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
1.图序ቤተ መጻሕፍቲ ባይዱ题目 2.内容：用文字和符号表达图中未能表达的必要
信息，使读者不必依赖正文而理解图所要说明 的问题。
怎样正确地使用图表
1. 确定主题-你想表达什么观点？ 2.图表还是文字更有效？ 3.那种图表更适合你？ 4.是否真实、有效的展示了数据？ 5.是否启发读者思考数据的本质和规律？ 6. 是否表达了你的观点？
