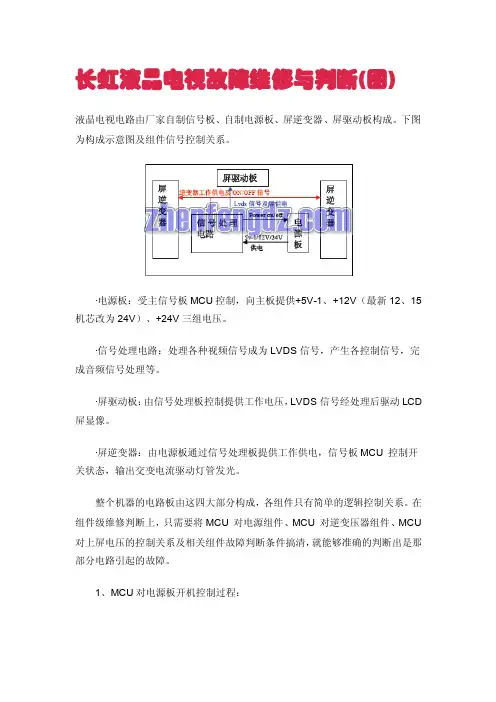

长虹液晶电视故障维修与判断
长虹液晶电视故障维修与判断
长虹液晶电视故障维修与判断(图)液晶电视电路由厂家自制信号板、自制电源板、屏逆变器、屏驱动板构成。
下图为构成示意图及组件信号控制关系。
·电源板：受主信号板MCU控制，向主板提供+5V-1、+12V（最新12、15机芯改为24V）、+24V三组电压。
·信号处理电路：处理各种视频信号成为LVDS信号，产生各控制信号，完成音频信号处理等。
·屏驱动板：由信号处理板控制提供工作电压，LVDS信号经处理后驱动LCD 屏显像。
·屏逆变器：由电源板通过信号处理板提供工作供电，信号板MCU 控制开关状态，输出交变电流驱动灯管发光。
整个机器的电路板由这四大部分构成，各组件只有简单的逻辑控制关系。
在组件级维修判断上，只需要将MCU 对电源组件、MCU 对逆变压器组件、MCU 对上屏电压的控制关系及相关组件故障判断条件搞清，就能够准确的判断出是那部分电路引起的故障。
1、MCU对电源板开机控制过程：·LP06机芯：PW113 / U16（54）脚高电平，通过插座J15（7）脚送至电源组件。
·LS08机芯：GM1501/U700（AD7）脚低电平，经QP2（NPN管）倒相，QP2 C极为高电平，经插座JP1（1）脚送入电源板控制电源输出正常工作电压。
·LS09 机芯：PIC16F72/U31（23）脚低电平，经Q18（NPN 管）倒相，Q18 C极为高电平，经插座JP19（1）脚送入电源板控制电源输出正常工作电压。
·LS10机芯：M502/U800（31）脚低电平，经Q200（NPN管）倒相，Q200 C极为高电平，经插座JP204（1）脚送入电源板控制电源输出正常工作电压。
·LS12机芯：MST9X88L/U9（120）脚低电平，经Q30（NPN管）倒相，Q30 C极为高电平，经插座J901（1）脚送入电源板控制电源输出正常工作电压。

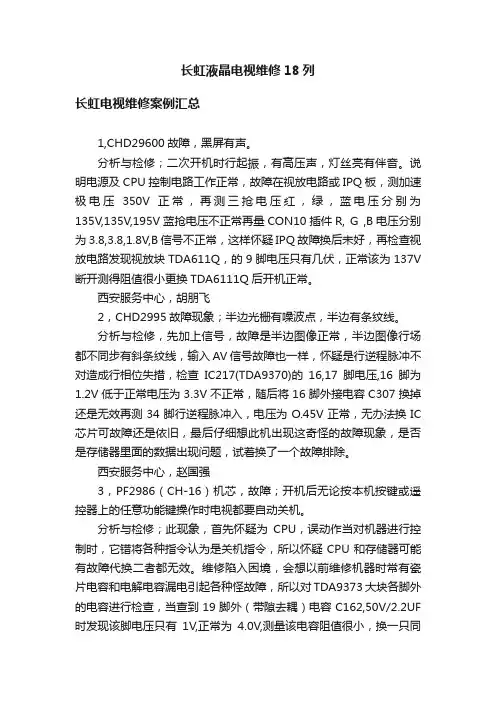

长虹液晶电视维修18列
长虹液晶电视维修18列长虹电视维修案例汇总1,CHD29600故障，黑屏有声。
分析与检修；二次开机时行起振，有高压声，灯丝亮有伴音。
说明电源及CPU控制电路工作正常，故障在视放电路或IPQ板，测加速极电压350V正常，再测三抢电压红，绿，蓝电压分别为135V,135V,195V蓝抢电压不正常再量CON10插件R, G ,B电压分别为3.8,3.8,1.8V,B信号不正常，这样怀疑IPQ故障换后未好，再检查视放电路发现视放块TDA611Q，的9脚电压只有几伏，正常该为137V 断开测得阻值很小更换TDA6111Q后开机正常。
西安服务中心，胡朋飞2，CHD2995故障现象；半边光栅有噪波点，半边有条纹线。
分析与检修，先加上信号，故障是半边图像正常，半边图像行场都不同步有斜条纹线，输入AV信号故障也一样，怀疑是行逆程脉冲不对造成行相位失措，检查IC217(TDA9370)的16,17脚电压,16脚为1.2V低于正常电压为3.3V不正常，随后将16脚外接电容C307换掉还是无效再测34脚行逆程脉冲入，电压为O.45V正常，无办法换IC 芯片可故障还是依旧，最后仔细想此机出现这奇怪的故障现象，是否是存储器里面的数据出现问题，试着换了一个故障排除。
西安服务中心，赵国强3，PF2986（CH-16）机芯，故障；开机后无论按本机按键或遥控器上的任意功能键操作时电视都要自动关机。
分析与检修；此现象，首先怀疑为CPU，误动作当对机器进行控制时，它错将各种指令认为是关机指令，所以怀疑CPU和存储器可能有故障代换二者都无效。
维修陷入困境，会想以前维修机器时常有瓷片电容和电解电容漏电引起各种怪故障，所以对TDA9373大块各脚外的电容进行检查，当查到19脚外（带隙去耦）电容C162,50V/2.2UF 时发现该脚电压只有1V,正常为4.0V,测量该电容阻值很小，换一只同型号的电容故障消除。
（查相关资料该电容的作用是，为行提供分频时间和供电滤波），由于，该电容漏电使CPU供电电压波动造成CPU 误动作导至此故障。
长虹55英寸液晶彩电软件故障检修两例
软件故障长虹55英寸液晶彩电软件故障检修两例□杜德云机型：55U1（LM6E）（机芯：ZLS73Gi）。
故障现象：更换主板后，屏幕上出现左右两幅画面。
分析检修:该机故障原为不开机，因直接更换主板后出现显示两幅画面的故障，所以怀疑是主板软件或屏参不匹配造成的。
首先进入工厂模式,隐约（无法清晰准确查看）能看见屏参为55英寸LG屏,根据常规经验进行屏参调整，结果不小心调整为49英寸的并作了保存，二次开机后出现灰屏且无法显示，维修陷入困境。
尝试使用“命令”修改法来修改屏参,具体步骤如下（必须先将主板连接串口打印工具和电脑）：断电后按回车键开机，在Mboot下输入命令提ZF符:eeprom dump0x250100,按回车键后可显示出当前屏参、机型，查询结果如图1所示。
C550U17-E3-L-l.iniC550U17-E3-L.ini然后，再次断电后按回车键开机，在Mboot 下依次输入以下命令:eepromeepromeepromeepromWSwswsws0x2580x2700x2880x260C550U16-E3-L-2C550U16-E3-L-2C550U16-E3-L-2E3-L-2以上操作是用作修改EEPROM的数据，但整机还没有启动，此时还需要如下操作:在开机运行后再按回车键，在Mboot下依次输入以下命令:smart_chsucd data/atv_datarm—rf UserSetting.db①接下来执行如下命令（输入以下命令）: smart_ch（按回车键换行，下同）SUcd hwcfg/panelIsC550U17-E3-A.iniC550U17-E3-H-l.iniC550U17-E3-H-3.ini结果出现如图2所示的提示信息，然后按回车键换行后输入以下命令:Is此时，重启后即可生效。
重启后，可以通过输入以下命令提示符来查看是否已经修改正确。
chdebug//进入 APPL-IAZOE：RET=>AIRir^Gpanel//当前使用屏型号gpname//查看当前屏参gpl//查看所有屏参（数字代码）spnXX//XX数字代码:本机对应屏参代码通过以上“命令”操作，屏参修改成功，图像恢复正常。
长虹电视常见故障及解决方法
长虹电视常见故障及解决方法
长虹电视常见故障及解决方法
1、无图像(黑屏)且无声音
解决方法：
(1)检查电源插头是否插好;
(2)主电源开关是否按下;
(3)电源指示灯是否亮，是否按待机开关;
(4)检查天线连接情况。
2、图像失真(条纹或虚线)
解决方法：使天线远离其他连接电缆，使电视机远离电吹风、摩托车等电器干扰。
3、电视机有图像无声音
解决方法：
(1)按遥控器或电视机面板上的`音量增加键，检查是否没有开启音量;
(2)音量控制后仍无声音，检查电视机背面或侧面标注的AV1或AV2通道判断电视是否有故障。
4、三无(指示灯不亮、没有声音、屏幕没有光)
解决方法：
(1)先检查电源线与电源板插座是否连接好或换一个电源孔再插试;
(2)电源板与墙体电源插座是否连接良好，观察电源板插座面板灯是否点亮，电源板上开关确认是否按下，如果电源板上指示灯仍不能点亮，可将电源板拿到另一墙体插座上再试，或换个电源板再试;
(3)确认电视机电源开关是否开启。
5、电视机通过VGA端口连接笔记本电脑后无图像出现
解决方法：需对笔记本重新设置：(1)设置内置屏与外接显示器的切换)。
切换方法：按笔记本的“Fn”+“F3”键(不同的电脑组合键不同)，直到有图像为止。

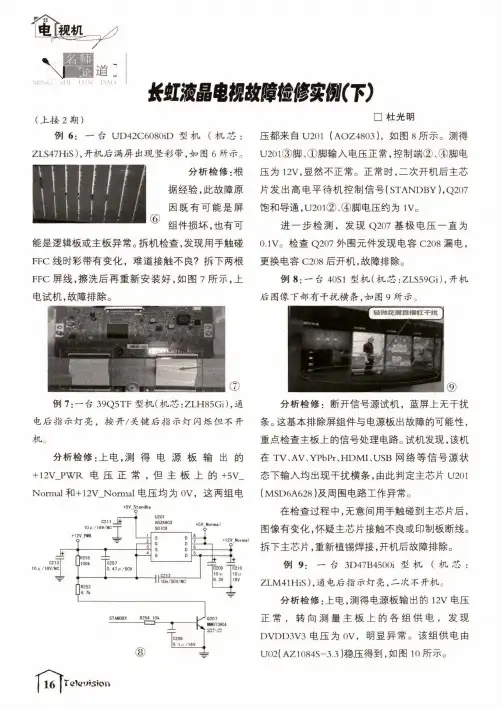

长虹液晶电视故障检修实例(下)
长虹液晶电视故障检修实倒(下〉(上接2期）例6: —台U D42C6080i D型机（机芯：ZLS47HiS),开机后满屏出现竖彩带，如图6所示。
分析检修：根据经验，此故障原因既有可能是屏组件损坏,也有可 能是逻辑板或主板异常。
拆机检查,发现用手触碰 FFC线时彩带有变化，难道接触不良？拆下两根 FFC屏线,擦洗后再重新安装好，如图7所示，上电试机，故障排除。
例7:—台39Q5T F型机(机芯：ZLH85Gi),通 电后指示灯亮，按开/关键后指示灯闪烁但不开 机。
分析检修：上电，测得电源板输出的+12V_P W R电压正常，但主板上的+5V_ Normal和+ 12V—Normal电压均为0V,这两组电□杜光明压都来自U201 (A OZ4803),如图8所示。
测得 U201③脚、①脚输入电压正常，控制端②、④脚电 压为12V,显然不正常。
正常时，二次开机后主芯 片发出高电平待机控制信号(STANDBY),Q207 饱和导通,U201②、④脚电压约为IV。
进一步检测，发现Q207基极电压一直为0.1V。
检查Q207外围元件发现电容C208漏电，更换电容C208后开机，故障排除。
例8:—台40S1型机（机芯：ZLS59Gi),开机 后图像下部有干扰横条，如图9所示。
⑨分析检修：断开信号源试机，蓝屏上无干扰 条。
这基本排除屏组件与电源板出故障的可能性, 重点检查主板上的信号处理电路。
试机发现，该机 在T V、A V、YPbPr、HDMI、U S B网络等信号源状态下输入均出现干扰横条，由此判定主芯片U201 (M SD6A628 )及周围电路工作异常。
S0T-23⑧在检查过程中，无意间用手触碰到主芯片后，图像有变化，怀疑主芯片接触不良或印制板断线。
拆下主芯片，重新植锡焊接，开机后故障排除。
例9: 一台3D47B4500i型机（机芯：ZLM41HiS),通电后指示灯亮，二次不开机。
分析检修：上电，测得电源板输出的12V电压 正常，转向测量主板上的各组供电，发现 D V D D3V3电压为0V,明显异常。
长虹液晶彩电不开机故障快修实例
长虹液晶彩电不开机故障快修实例例1、LT32710不开机，指示灯亮并闪烁加电后,指示灯点亮，用遥控或本机键开机，指示灯闪烁，但不开机，故障可能是主板程序或供电电路不正常造成。
首先刷主板驱动程序，程序能刷进去，但故障依旧。
测电源各路输出电压，除供控制系统电压5V正常外，其它电压均不正常，由此怀疑电源开／待机等电路有故障。
开机后，PWR-ON信号变为5V左右高电平，此信号经R91和R78分压后，加到Q7的基极上，Q7导通，使开关管Q21导通，Q21的c极得到的第二路24VDC-ON信号，经电阻R46、R75限流后，直接加到光电耦合器PCI的①脚，内部发光二极管发光，光敏三极管受光后等效电阻降低，开关管Q18的基极有电流流出，使Q18导通，输出受控VCC电压，为功率因数校正电路驱动块TDA4863G供电。
经上述电路分析后，测VBUS(PFC输出，正常时约为400V)电压驱动块TDA4863G的⑧脚无电压，正常时电压为13.7V左右，于是检查开机控制电路中的Q18及外围电路元件。
经仔细检查发现VCC滤波电容C39已击穿短路，用一只47μF／35V电解电容更换后，复测TDA4863G的⑧脚有13．7V电压。
通电开机图像、声音均正常，故障排除。
例2、LT4619不开机打开机盖二次开机后测量电源电压，发现无24V，断开电源板与主板所有连接，单独测量电源板仍无24V输出。
首先测量ICl(L6599D)的工作条件是否正常，测量ICl的12脚供电只有5.3V(正常为13V)，此电压由D18、Q12、Q11、D29、C46提供。
经检测此路元件均无异常，断开ICl的12脚后，外围电路电压升为13V正常值，判断ICl(L6599D)本身损坏。
更换后，一切恢复正常，故障排除。
例3、LT4619P不开机打开机盖，先检查CPU的复位电路，该机的复位电路是由U9的⑤脚及外接Q9、CAl05、CA90、D53、C142等元件组成。
长虹ITV32830EX型液晶彩电花屏故障维修
w w w.jw1989.c nA P P i-I A T S I G E T R E P A IT R JT S JG 长虹ITV32830E X型液晶彩电纖障雄修—台长虹ITV32830E X型液晶彩电，开机后 伴音正常，图像花屏，如图1所示。
拆机，检查LVDS信号线的连接点及屏边板 软排线均良好，怀疑故障系屏参设置不对所致。
该 机进入工厂模式的方法如下：先将电视机设置在 T V模式，再依次按遥控器（型号：RL53FX)上的①□黄宏章“静音”、“菜单”及数字键“6、1、1、5”即可。
进入工 厂模式后，按遥控器上的右键选出“INDEX 2”菜 单，如图2所示；再按“上、下”键选中“PANEL- SEL”一项，按“左、右’’键将屏型号选为“AU_ T315W H05-V3”;接下来退出菜单，遥控关机后再开 机，故障排除。
HIINDEX2P A N E L.S E LAU T315H W05V3②康佳LED32F3300C E型液晶B电黑屏故障绻修□黄宏章一台康佳LED32F3300C E型液晶彩电，开机 后黑屏,但伴音正常。
通电开机，整机电流很小，判断背光未工作。
拆机，实测背光插座XS702中的LED+端对地电 压，刚开机时约为134V,随后快速降到111.9V。
XS702接有两组红、白线，判断屏内有两组LED 灯条。
用点灯器测量，一组灯条的电压显示为 312V,说明该组已开路；测量另一组，刚开始电压 为73.4V,随后上升为76.3V,这时屏上出现图像，显然屏内有一组LED灯条坏。
拆开液晶屏及均光板，看到屏内有2根灯条,每根灯条上有12只灯珠,如图丨所示。
购回同型号（LED32F3300C、35016695 )灯条，装机试验，故障排除。
此时实测两组灯条电压分别 为76.1V及75.6V,看来本机采用6V灯珠。
按照 6V X12=72V计算，本机的灯条供电偏高。
于是按 “菜单”键选中“背光调节”，原设定值为“140”（最 大值为“150”）,将其调为“70”，再将图像亮度由原 来的“50”调为“90”（最大值为“150”），图像亮度正 常〇■。
长虹新型液晶彩电故障检修技巧(一)
长虹新型液晶彩电故障检修技巧（一）□杜云鹏机型：65A5U （机芯：ZLH74GiR ）故障现象：屏幕蓝色斑块，如图1所示。
分析检修：起初以为故障很简单，通常是液晶 显示屏漏液或损坏,但换屏测试故障依旧，开机屏 幕显示仍然如此，因此还是先从相关电压开始检查。
通电二次开机，屏幕无开机画面，但屏幕中间出现蓝色斑块后灰屏，见图1所示，判断该现象应 该与逻辑板输出的逻辑控制电压或控制信号异常 有关。
首先检测逻辑板上屏电压为12V,正常；再测量VGL （关闭状态）电压为-10.6V;测量VGH （开 启状态）电压却只有19.2V （正常电压为30V ）,明 显不对，这说明逻辑控制电压VGH 异常，最终影响了图像显示。
因该逻辑板为前端屏厂出厂时自带的（无相关图纸），故直接更换逻辑板，然后试 机，故障排除。
提示：不管分析什么现象（除了屏裂、板件印制板断、烧焦等外），都应该按照流程，检测相应的 关键点电压是否正常，以此来判断故障点，这样才少走弯路。
①机型：长虹欧宝丽LED42E20（机芯:LS39SA ）故障现象：背光闪一下即灭。
分析检修:该故障比较常见，二次开机背光灯闪亮一下，说明背光控制电路及驱动升压电路基 本正常，引起故障的原因通常是LED 驱动保护电路或者LED 灯串开路/短路。
该机采用电源电压形成及LED 背光驱动电 路二合一电源板（板号为HSM35D-4MF120）,首先上电测量电源板输出插座CON202的①、②脚LED+电压，起初为90V 随后逐渐降为36V （正常应该为稳定的90V ）,故判断背光驱动的保护电路已动作。
为进一步判断过压还是过流保护，在开机 瞬间测量背光驱动芯片U1（AP3064）的②脚（OVP ）电压为2.8V （正常为1.8V ）,说明是过压保护o Ul （AP3064）芯片各引脚功能及参考电压如表1所示。
表1 Ul （AP3064）芯片脚位功能及参考电压引脚名称引脚定义参考电压（V ）1CH4LED 电流接收40.272OVP 过压保护，电压超过2V 保护 1.793ISET LED 电流设置0.54RT频率控制脚 1.225EN 芯片ON/OFF 控制。
液晶电视电源板常见的故障判断和检修方法
液晶电视电源板常见的故障判断和检修方法一、常见故障判断1.不开机：液晶电视按下开关后没有任何反应，无法开机。
2.开机但无显示：液晶电视能够开机，但屏幕无显示，完全黑屏或者显示的画面不清晰。
3.电视频繁重启：液晶电视开机后经常自动重启，无法正常使用。
二、液晶电视电源板故障检修方法1.不开机故障原因：电视没有任何反应，首先需要检查电源插座是否通电，以及电视电源线是否连接正常。
如果以上两个条件都满足，但电视仍然无法开机，可能是由于电源板损坏引起的。
检修方法：使用万用表检测电源板的输出电压是否正常，如果输出电压为零或者过低，则说明电源板出现故障。
此时建议更换电源板。
2.开机但无显示故障原因：电视能够开机，但屏幕无显示，可能是液晶面板或者背光模组损坏导致的。
检修方法：首先检查背光灯是否亮起，如果背光灯没有亮起，可以通过检查背光灯驱动回路是否正常来判断是否需要更换电源板。
如果背光灯亮起但屏幕无显示，可能是液晶面板故障。
此时建议将液晶面板拆下并更换。
3.电视频繁重启故障原因：电视开机后经常自动重启，可能是电源板或者主板故障导致的。
检修方法：首先检查电源板的输出电压是否正常，如果输出电压波动较大或者不稳定，可能是电源板损坏引起的。
此时建议更换电源板。
如果电源板正常，可能是主板故障引起的，建议更换主板。
三、注意事项1.在进行电视维修时，首先需要断开电源，并且等待一段时间，确保电视电源完全断开。
2.在更换电源板时，应根据液晶电视的型号选择相应的电源板型号，并使用静电手环等防静电装置，避免静电对电视电路的损坏。
3.如果您不具备相关的电器维修知识和技能，建议将电视送至专业的售后维修中心进行维修，以避免因操作不当导致更大的损失。
总结：液晶电视电源板故障多种多样，常见的故障判断和检修方法包括不开机、开机但无显示、电视频繁重启等问题。
在检修过程中，需要仔细检查电源插座、电视电源线的连接情况，并使用万用表等工具检测电源板的输出电压是否正常。
长虹新型液晶彩电故障检修技巧(二)
长虹新型液晶彩电故障检修技巧(二）□杜云鹏(上接1期）机型：U D 49D 6000i (机芯：ZLM 60H -1)故障现象：黑屏。
分析检修:该机二次开机后出现黑屏,但声音 正常，这说明电源板输出的供电、主板产生的LVDS 上屏信号及上屏电压都没有问题，初步判断是背光源损坏，或者液晶显示屏异常引起。
为判断背光源是否损坏，首先借助LED 背光 检测仪（可测试背光灯条是否被点亮，并检测工作 电流是否正常）,发现是因工作电流异常而引起的 背光熄灭，故判定灯条损坏。
因为每根灯条（不同厂家、批次）参数存在差 异,故全部换为同一规格的灯条，但更换后出现亮 度不均的闪烁现象。
仔细检查电源板、主板、显示 屏都没有发现有明显故障（有条件可以代换检 测），问题究竟出在哪里呢？背灯有闪烁，应该跟调光控制电路有关，随后 用数字三用表检测主板的背光亮度控制输出信号 (BL -DIMMING )的电压为0.8V (正常电压应在 1 V ~3.3V 之间变化，最后稳定为3V 左右）,异常。
于是将BL-DIMMING 信号与3.3V 短接(这样操 作后背光将无法调节，亮度为最大值），开机后背 光不再闪烁，说明主芯片或调光控制电路上有元 件存在故障。
调光控制电路工作过程:主板正常工作后，从 主芯片U M 1(M T 5508)输出背光亮度（电压可控） 控制信号，送至调光控制电路中的三极管QA 01 的基极，使其导通，从而在其集电极得到调光控制 信号(BL -ADJUST ),再通过插座J 1的①脚，送至 背光驱动电路,从而调节背光灯串工作电流，使背灯亮度可控。
怀疑更换的灯条上个别灯珠参数存在稍微差 异不匹配而引起的闪光，适当改变调光控制电路的元件参数，通电长时间观察背光不再闪烁，如图 4所示，故障 彻底排除。
背 灯点亮检测 及调光电路如图5所示。
@R A 34 4.7k ^1005 R A 224.7k /R 1005R A 123750R 1005R A 21100/R 100SR A 32 N S /0_R 1005I ^Q A O IQ _T3< 1^1 S O T -2：I T 3904J ,R A 30100/N S T R 1005C A 04：0 1 U /16V /N S C 100S> F o «a t O $3D O U T S P W M T O U T⑤提示：遇见闪光的故障，除了检查背光灯串工 作电流是否正常外，还需考虑灯串参数是否匹配。
长虹大屏幕液晶彩电检修技法
长虹大m 鼷m m i 技法□杜德云例1: 一台55A 7U (LJBX )型机（机芯：ZLS 82Gi ),故障现象为不开机。
分析检修:不开机故障,首先检查由电源板产生的并送至主板插座J S 01①〜④脚的+ 12V_PWR 电压，正常；⑨〜⑩脚的+ 18V _P W R 电压（供给伴 音功放电路）,也正常。
进一步检查由+ 12V_PWR 通过D C -D C 或L D O 转换成的 +5V _S t a n d b y 、UART _115200AC_ON02-2L -DM -04-20180531①+5 V 一 N o r m a l 、 12V _N o r m a l 、 +0.95V _VD -D C 、+0.95V _VDD C —C PU 、+3.3V _S t a n d b y 、+3.3V _N o r m a l 、+1.8V _N o r m a l 、+1.5V —D D R 、+1.22V—D D R 各路 电压，除+2.5V _D D R 4电压为0.51V (异常）,其余 基本正常。
连接打印工装，查看开机打印信息，如 图1所示，不正常。
于是，重点检查D D R 的+2.5V _D D R 4供电 (因之前已检查D D R 供电1.5V 和1.22V 正常， 2.5V 异常）形成电路即可。
在检查过程中发现，L D O 转换块US 03(AZ 1117H -2.5)的②脚输出电压为0.51V ,而检查输入端③脚电压却为1.35V (正常为5V ),明显不正常。
接下来分析+2.5V _D D R 4电压的形成过程： 如图2所示，首先从主芯片U 1(MSD 6A 848)的F 5 脚输出D D R _P W R E N 高电平控制信号，加至三 极管QS 03的基极，使其饱和导通，进而P 沟道M O S 管QS 01(A 03401 )在栅极得到低电平控制信号后导通，因其源极接有5V 待机电压,故从其 漏极形成5V 电压，加至US 03的输入端③脚，最 终工作产生+2.5V 电压，供给D D R 4。
长虹电视维修常见故障解决方法大全
长虹电视维修常见故障解决方法大全随着科技的不断发展和进步，电视已经成为人们生活中必不可少的娱乐工具之一。
而长虹电视作为国内领先的电视品牌之一，近年来广受消费者的喜爱。
然而，即使是优质的电视品牌，也难免会出现一些故障问题。
本文将为您介绍长虹电视常见故障以及解决方法，帮助您轻松解决日常使用中的问题。
一、电视无法开机1. 检查电源插座：确保电源插座正常供电，可以尝试使用其他电子设备接触同一插座，确认其是否正常工作。
2. 检查电源线：有时电源线可能会松动或损坏，可以重新插拔电源线，或更换一根新的电源线，尝试解决开机问题。
3. 确认遥控器电池状态：检查遥控器电池是否耗尽，如需更换电池。
4. 电源板故障：如果以上方法都无效，可能是电源板出现故障，建议联系长虹售后维修中心进行检测和维修。
二、显示画面异常或无图像显示1. 检查信号源连接：确认信号源设备（如有线电视盒子、DVD播放器等）与电视之间的连接线是否牢固，并且确认信号源设备是否正常工作。
2. 调整输入信号：在电视菜单中找到“输入”选项，尝试切换输入信号源，或调整分辨率，可能会解决无图像显示的问题。
3. 检查画质设置：在电视菜单中找到“图像”或“画质”选项，检查设置是否正确，可以尝试恢复出厂设置，然后重新调整画质选项。
4. 更新电视固件：有时电视机固件升级可以解决画面异常问题，可以前往长虹官方网站查找最新固件版本并进行升级。
三、音频无声或音量异常1. 检查音量调节：确认电视或遥控器上的音量调节是否合适，尝试调整音量控制键。
2. 检查音频线连接：确认音频线是否插入正确的插孔，可以尝试拔插音频线来解决音频异常问题。
3. 调整音频设置：在电视菜单中找到“声音”或“音量”选项，检查设置是否正确，可以尝试调整均衡器或增益设置。
4. 检查外部设备：如果使用了外部音频设备（如音响、蓝牙耳机等），确认其是否正常工作，并检查连接线是否正确连接。
四、遥控器无法正常使用1. 更换电池：确认遥控器电池是否耗尽，使用新的电池尝试。
长虹液晶电视维修方法大全
长虹液晶电视维修方法大全现在外界的咨询时时刻刻影响着我们的生活，使得我们不得不主动或者被动的去了解外面的世界，电视作为嘴广泛的咨询传播媒介，已经成为了家居必备电器，今天我们来说说长虹液晶电视，聊聊长虹液晶电视维修方法大全。
长虹液晶电视维修方法大全一、黑屏(电源指示灯亮)此类故障大多出现在这两个方面：1、检查逆变器是否工作，如灯管不亮，首先检查控制信号STANDBY是否正常，然后检查逆变器电源+12V、5V是否正常，无电源一般情况下是+12V保险电阻开路，更换即可，如电源也正常，灯管仍不亮，则需要更换逆变器板。
2、在灯管亮的前提下，需检查液晶屏工作电源VCCPANEL(3.3V)是否正常，如不正常，则检查液晶屏电源控制信号BLON(正常应为高电平)，如不正常，需检查CPU工作是否正常，一般情况下，需更换CPU，如控制信号正常仍无3.3V电源，需更换SI9430DY(U15)。
二、白屏(整个屏幕呈现很亮的白光栅)1、首先检查液晶屏与信号板之间的连接线(PJ1、PJ2)是否接触不良，如确属接触不良，重新将接插件插好即可。
2、另一种常见情况是A/D变换器工作电源PVDD(3.3V)下降甚至为0V，AD9884(U4)不工作，无数字RGB信号输出，液晶屏信号电极无工作电压，相当于液晶盒不加电，由显示器原理可知：液晶屏处于透光状态，所以整个屏幕呈现很亮的白光栅，经检查为L11电感早期失效，阻值增大，致使PVDD电源下降。
三、屏幕偏色如屏幕出现轻微偏色，则首先进入工厂模式(拨动电源开关关闭显示器，然后同时按住“ ”键和“SELECT”键，再开启电源开关)，此时进入刷屏状态，发现屏上出现不对称的干扰细条纹，此时需检查24C16(U9)，即使测量工作电压正常，也必须予以更换，一般情况下更换即可修复。
四、屏幕缺色此种情况下一般为A/D变换器无模拟的R或G或B信号输入，经检查为L3或L4或L5早期失效，阻值增大或开路，从而导致无基色信号输入。
维修长虹电视：出现屏幕花屏现象
电视机花屏常见的不能再常见了,分为液晶的和普通的,下面就为大家介绍一下。
长虹电视机花屏的各种现象对应的维修思路：1.屏幕有图像,但图像上覆盖有点状、片状、马赛克等干扰。
解决方法：检查信号源,逻辑板,LVDS信号,主板,屏参,液晶屏。
2.用户菜单正常,只是图像出现花屏现象。
解决方法：检查主板及平板处理芯片scaler电路,补焊芯片。
3.不定时花屏,花屏中间图像夹杂很多细小的彩点。
解决方法：LVDS插线接触不良。
4.反复上电后,花的条纹、色彩有变化。
解决方法：检查逻辑板5.反复上电后,花的条纹、色彩无变化。
解决方法：液晶屏本身坏几率大。
6.图像有干扰,字符上也有干扰。
解决方法：逻辑板、屏信号连线、数字板信号输出电路。
7.字符正常,图像有块状、点状干扰。
YPbPr输入信号,没有干扰。
AV端口输入,图像出现干扰。
解决方法：帧存储器虚焊,图像增强处理IC控制信号线断。
8.图像全部是花点状,细碎花屏,字符是正常的。
解决方法：故障在视频解码器电路。
因为,图像增强处理电路产生的故障是块状的,不是细碎的。
9.接入天线TV状态下图像上有扭曲状或者网纹干扰。
AV 试机一切正常解决方法：高频头及中频处理电路故障。
10.图像规则块状花屏。
解决方法：主板帧存储器与去隔行倍频处理芯片通信不良。
11.花屏鬼影,整个屏幕有杂乱的彩色条纹。
解决方法：关掉图像对比度来判断.如果关掉对比度,图像缺色就说明故障点在主板的格式变换电路和LVDS连接线.反之,如果关掉对比度,图像基本正常,说明就是T-CON板的格式变换器没正常工作.逻辑板主查屏供电及芯片供电,格式变换器与帧存储器通讯,屏存储器数据损坏。
12.开机时左上方出现瞬间花屏。
解决方法：BLON控制电压异常。
13.图像彩色倒色,且在出现菜单显示时表现出缺色而形成的补色出现。
解决方法：主板与屏的接口时序不一致造成,重新升级对应软件数据。
14.彩色竖条,控制功能正常,且有黑屏现象。
解决方法：主板发送的LVDS信号与逻辑板驱动的逻辑时序不对应,查LVDS线和逻辑板15.图像呈现亮度不均匀,且有垂直和水平断续亮线干扰.输入其它测试信号也存在此现象。
长虹液晶电视22种维修案例（下）
长虹液晶电视22种维修案例（下）是家电维修同行就会将您加进群，我们有40个维修群，制冷电器行业维修群，电视机行业维修群，洗衣机行业维修群，手机维修群，电脑维修群，电器销售商群，净水器行业群，电器配件商群等等。
或者长按二维码加群主微信。
【空调维修技术教学群】已经创建，纯教学群。
全部视频讲课，每节课都有实物演示。
一休哥主讲。
空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。
让你在短时间内掌握空调维修技能。
教学时常一年。
每周五节课，会陆陆续续有一些一休哥实际操作同时解说的视频。
有意者联系群主一休哥例1.机型：LT24720F （LS29 机芯）故障现象：开机菜单异常。
分析与检修：开机后发现菜单分成两半，怀疑是软件失常引起。
关机后再开机，菜单又正常了，但是菜单在不停地跳动，这时把K板断开，用遥控器操作正常。
把K板上的菜单键换掉，菜单显示正常，但音量又不正常，把所有的按键换掉之后试机，故障排除。
（此故障在LT24720F等LS29机芯的机器上比较突出，可通过更换按键板或是处理K板电路解决）。
例2.机型：LT32710（L15）（LS29 机芯）故障现象：不定时嗓音。
分析与检修：此机有时用几天都正常，有时刚开机不久就发出“嗡嗡”声，将音量关为零就没有，音量调到1或以上都有“嗡嗡”声。
检查电源板HS120－4S01上的C26，按公司技改要求改为50V/47nF，刚开机正常，连续试机大概半天，噪声再次出现，怀疑C26质量不好。
无意中碰到电源板和主板间的连接排线时，噪声一下消失了，补焊插座后故障排除。
例3.机型：LT24720F（LS29 机芯）故障现象：遥控异常。
分析与检修：通电后指示灯亮，遥控能够开机，但开机后遥控器所有的键都失灵（没有任何反应），本机的按键操作都正常。
遥控异常重点检查遥控接收器及CPU主芯片。
遥控操作时检测遥控接收器的信号输出端电压有变化，表明电视已经接收到遥控器发出的信号。
长虹新型液晶彩电故障检修技巧(五)
长虹新型液晶彩电故障检修技巧(五）□杜云鹏(上接4期）机型：50D 2000i (机芯：ZLS 59GiD )故障现象：不开机。
分析检修：由于该机为不开机现象，先通过串 口打印工装连接主板，查看开机打印信息，没有显 示任何信息，判断主板有问题。
将主板取下连接上 “修机王”工装进行检修，结果上电后还没二次开 机，连接“修机王”的上屏转接板中绿色发光二极 管已点亮（不亮说明正常）。
接着测量主板上屏插座J P 7的①〜④脚电压为12.01V ,且二次开机后屏幕也无任何反应，说明虽然已产生了上屏12V 供 电，但主芯片是否完全正常工作有待进一步检查。
随后检测待机和时序控制电压+12V _N o r m a l 、 +5V _N o r m a l 及+5V _S t a n d b y 、+12V 、VDD C _1.15V 、 V DD C _CPU _1.15V 、+1.5V_DDR 等均正常，只有 供电并不能证明主芯片U 201 (MSD 6A 628)的 M C U 已开始正常工作，于是继续检测其复位、键 控和总线，也都正常。
检查晶振Y 100( 24M H z )两C20422p/C10052l Y10011M /H C24»<zrR1005 T ~ XTALS-L9 ^丁 XTALS- ~*C 208l I-22p/C1005 字脚电压时发现 一脚电压为 0.01V ,另一脚 电压为3.29V , 明显异常，如图 17所示。
再测两 脚对地阻值分别为3.i 9k n 和3.29k f l ,正常。
更换晶振Y 100和两只贴片电 容 C 204、C 208,故障依旧。
在排除主芯片U 201外围元件均无问题前提 下，将主芯片上B G A 返修台进行更换处理后，上 电检测Y 100两脚电压，已恢复为正常的1.61V 、 1.63V ,将主板回装后试机，故障排除。
相关电路如 图18所示。
长虹液晶彩电故障检修6例
A!=>!=>l_l A.N ICE REF>AIRirMG 炮滋晶刎溉修6例□周强例1：一台32D3700i（IJBB）型机（ZLM75H1S 机芯）,灰屏。
分析检修：更换四合一主板（板号：856201694JUC6.690.00206632）后，故障依旧，根据机号区隔码G95查询，得知该机采用C320X16-E3-B（4）模组,HV320WHB-N86型屏。
用写码器将24C32数据读出，显示屏参错误,将屏参修改为“BO_1W_C320X16_E3_B4"并写回24C32,接上打印工装，将"upgrade_ALM75HiS_MT5510_ Vl.00044.pkg"升级文件拷入FAT32文件系统的U盘根目录下,然后将U盘插入电视机的USB口中，按住本机待机键不松手,给电视机上电,通过打印信息发现主板已进入升级状态，升级结束重启，满屏出现8mm左右宽的均匀竖黑条。
进入工厂模式检查屏参，已正常，怀疑配用主板错误，经核对主板无问题。
转向检查上屏线，找到一台32D3700i（LM8L）彩电（配用HV320WHB-N86型屏），其上屏线触点如图1所示。
换用该屏线后故障排除,这说明故障确系上屏线线序不对所致。
对比这两种上屏线，发现故障机原用6满芯排线，对照图1,取出满芯扁平排线中的多余排线后试机，故障排除。
例2：—台43Q5TF型机（ZLH85Gi机芯），图像上下跳动，有时灰屏。
分析检修：上电测量主板上各路DC-DC输出电压：电感L250输出电压为5.11V.L211输出电压为0.97V.L233输出电压为3.29V.L210输出电压为1.12V.L215输出电压为1.51V.U218②脚输出电压为1.82V,均正常。
测量主芯片U1（Hi3751V553）@＞、i®、@）、酸®、@、（©脚电氐未发现异常。
随后取下U1上的黑色铝制散热片，对U1进行补焊（芯片采用TSOP封装的方式），发现白色导热双面胶的中下部有明显烧熾发黄的痕迹，如图2所示。
长虹电视机常见故障和维修办法50例
长虹电视机常见故障和维修办法50例1、CH-10机芯电源部分C-MOS管V840可用STW10NB60、BUZZ334、IRFIB5N65A代替。
安装位置只需将VD840、R821移位即可。
2、CH-10机芯所用CPU目前有四种，它们是CHT0808、CHT0818、CHT1201、CHT1202。
CH0808和CH0818，这两种CPU只能使用8MHZ的晶体;后两种采用6MHZ晶体。
两晶体绝不能混用，否则出现"遥控不接收，本机按键及其它功能正常"现象。
3、CH-10机芯个别故障的检修方法：(1) 开机一段时间，屏幕上出现间隙性黑屏(闪动)，同时伴有噪声;有时在闪动多次后，自动关机(不会出现B/B背景)，再次开机重复上述故障。
(2) 解决方法：将R061由原来的470欧改为100欧;W076由2CK75D改为挂针 (3) 针对有些个别彩电出现多次损坏TDA6108，出现满屏回线时： A. 增加电阻RY04A(0.5W/470欧)，断开CY01与CY02之间的印制线，RY04A装于CY01正端和CY02正端之间。
B. 剪断XPY03第(1)脚的带线插头。
C. VDY01A、VDY02A、VDY03A装配方法：三只二极管正端不变，三只二极管负端取下后和CY01正端接在一起。
D. 增加挂线于CY88处4、有些彩电出现字符抖动，开机一段时间字符上下抖动时，(1)将V438A的BE极改为5MM挂针;(2)R120改为CL21X-50V-6800PF。
5、针对个别地区出现的接收地方台节目时，出现瞬间黑屏，有时出现蓝背景，可采用下面的两种方法试试。
方法是将CHT0808换成CHT0818或协调当地电视台调整信号，使信号调制度达到国家标准87.5%，并使视频信号同步头幅度达到信号幅度的30%。
若以上方法不行还可将R206阻值减小试试。
6、G2985所用行变BSC68H2与BSC70E2可互换。
长虹液晶电视检修
1.长虹LT26720X
故障现象：时而开机黑屏，背光灯不亮，伴音正常。
修：。
此机器故障为：机器左右下脚，高压线去屏内分别有插座，均被铝箔覆盖，且铝箔粘在铁架上（即地端），开机时高压线插座对其瞬间放电（这时仔细听可以听见瞬间的丝丝声），高压电路保护，无高压，背光灯不亮，黑屏。
揭开铝箔，可见放电痕迹（左右均有黑点儿），去掉铝箔，做绝缘处理，即可正常。
我认为此故障不应是个例，应是此机型的通病。
电源逆变二合一板型号：R-HSL26-3S02. 购机日期：2011.3.3。
售后服务。
2.长虹LT32729
故障现象：伴音正常，黑屏。
修：换逆变升压变压器两个正常。
正常的变压器次级电阻1300欧左右，如果1100欧左右，即损坏。
损坏的看漆包线能看出来。
修理费190元，上门服务费30元，元件费60 * 2 = 120元。
合计：340元。
长虹液晶电视故障检修实例(上)
长虹液晶电褪故障检修实镧(上)□杜光明例1: 一台LED 32C 3000型机(机芯：L S 42S ), (LED +)在刚开机时升至57V ,随后逐渐降为几开机后黑屏。
分析检修：上电开机，指示灯亮，屏幕闪亮一 下后黑屏;用手电筒照射屏幕，有暗淡图像。
根据 故障现象分析,判断背光电路或灯条有问题。
该机 采用的是电源+背光驱动二合一组件，型号为HSS 30D -1M B 190。
测量背光驱动输出电压伏。
该机背光驱动电路由背光驱动芯片U 201 (MP 4012)、升压管Q 407等元件组成，如图1所不。
开机后，开关电源输出36V ,经过储能电感L 402加至Q 407的漏极，同时U 201①脚得到12V供电,从③脚输出驱动脉冲，使Q 407工作于导通和截止状态，储能电感L 402产生的感应电动势与36V 电压叠加，输出LED + 电压点亮背光灯。
根据上述所测LED + 电压判断背光驱动电路存 在过压或过流保护现象。
检查过压检测电阻R 426~R 428及过流检测电阻 R 422、R 424、R 425、R 429,均正常。
当测量M O S 管表1 U 201(MP 4012)引脚功能与参考电压引脚标注功能电压（V )1VIN 供电11.72VDD 7.7V 基准电压输出7.73DRIVE 驱动输出 2.34GND 地05CS1电流检测输入06SL 锯齿波斜率补偿07R T 外接振荡频率设置电阻 6.88SYNC 同步1.49CL 电流限制设定010REF 1.2V 基准电压输出1.211FAULT 故障指示,L E D 灯电流控制7.712OVP 过压检测输入313PW M 背光亮度调节输入 3.214CO M P 转换器补偿 1.915ISET 灯电流阈值设置0.516FB灯电流检测输入0.52Q 414漏极电压时，发现背光闪亮一下(正常时应不亮）,怀疑Q 414异常。
取 下Q 414测量,发现其漏极与源极之间漏电，误使U 201⑯脚(FB )电压升至0.82V ,电路进入过流保护状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长虹液晶电视故障维修与判断(图)液晶电视电路由厂家自制信号板、自制电源板、屏逆变器、屏驱动板构成。
下图为构成示意图及组件信号控制关系。
·电源板：受主信号板MCU控制，向主板提供+5V-1、+12V（最新12、15机芯改为24V）、+24V三组电压。
·信号处理电路：处理各种视频信号成为LVDS信号，产生各控制信号，完成音频信号处理等。
·屏驱动板：由信号处理板控制提供工作电压，LVDS信号经处理后驱动LCD 屏显像。
·屏逆变器：由电源板通过信号处理板提供工作供电，信号板MCU 控制开关状态，输出交变电流驱动灯管发光。
整个机器的电路板由这四大部分构成，各组件只有简单的逻辑控制关系。
在组件级维修判断上，只需要将MCU 对电源组件、MCU 对逆变压器组件、MCU 对上屏电压的控制关系及相关组件故障判断条件搞清，就能够准确的判断出是那部分电路引起的故障。
1、MCU对电源板开机控制过程：·LP06机芯：PW113 / U16（54）脚高电平，通过插座J15（7）脚送至电源组件。
·LS08机芯：GM1501/U700（AD7）脚低电平，经QP2（NPN管）倒相，QP2 C极为高电平，经插座JP1（1）脚送入电源板控制电源输出正常工作电压。
·LS09 机芯：PIC16F72/U31（23）脚低电平，经Q18（NPN 管）倒相，Q18 C极为高电平，经插座JP19（1）脚送入电源板控制电源输出正常工作电压。
·LS10机芯：M502/U800（31）脚低电平，经Q200（NPN管）倒相，Q200 C极为高电平，经插座JP204（1）脚送入电源板控制电源输出正常工作电压。
·LS12机芯：MST9X88L/U9（120）脚低电平，经Q30（NPN管）倒相，Q30 C极为高电平，经插座J901（1）脚送入电源板控制电源输出正常工作电压。
·LS15机芯：MST718BU/U11（54）脚低电平，经Q3（NPN管）倒相，Q3 C极为高电平，经插座J1（1）脚送入电源板控制电源输出正常工作电压。
·LS07机芯：此机芯电源为GP01，只输出一组+12V压，电源不受控于主板。
开机过程是TDA15063H/U2（106）脚低电平，Q21（NPN 管）截止，U12（4）脚得到高电平，内部复合管导通，从（5）（6）脚输出受控的+5VA电压。
+5V A电压经U18稳压从其（3）脚输出。
2、MCU对屏逆变压器控制过程：·LP06机芯：PW113/U16（40）脚高电平，经J13（1）脚送入逆变器，控制灯管点亮。
·LS07机芯：TDA15063（122）脚低电平，Q24 C 极高电平，再经插座J118（3）脚送入逆变器，控制灯管点亮。
·LS08 机芯：GM1501/U700（B26）脚高电平，Q501 导通C 极为低，去电平控制Q502处于截止，Q502 C极为高电平，再经插座JP9/JP10（4）脚送入逆变器，控制灯管点亮。
·LS09 机芯：PW328/U9（B11）脚高电平，Q21 导通C 极为低电平控制，去Q20 处于截止，Q20 C极为高电平，再经插座JP9/JP10（4）脚送入逆变器，控制灯管点亮。
·LS10机芯：MM502/U800（30）脚低电平，Q702截止，其C极为高电平，经JP201/JP202（4）脚送入逆变器，控制灯管点亮。
·LS12机芯：MST9X88L/U9（189）脚低电平，Q3截止，其C极为高电平，经JP908/JP909（4）脚送入逆变器，控制灯管点亮。
·LS15机芯：MST718BU/U11（62）脚低电平，Q1截止，其C极为高电平，经J2/J4（4）脚送入逆变器，控制灯管点亮。
3、MCU对上屏供电控制过程：·LP06 机芯：PW113/U16（39）脚高电平，控制Q4 导通，在U21（4）脚得到低电平，控制内部场效应管导通，从（5）-（8）脚输出电压通过上屏接口至屏驱动板。
·LS07机芯：TDA15063（113）高电平，控制Q25 导通，在U19（4）脚得到低电平，控制内部场效应管导通，从（5）-（8）脚输出电压通过上屏接口至屏驱动板。
·LS08机芯：GM1501/U700（AD9）脚高电平，控制Q1导通，在U1（2）（4）脚得到低电平，控制内部场效应管导通，从（5）-（8）脚输出电压通过上屏接口至屏驱动板。
·LS09机芯：PW328/U9（D12）脚高电平，控制Q19导通，在U35（2）（4）脚得到低电平，控制内部场效应管导通，从（5）-（8）脚输出电压通过上屏接口至屏驱动板。
·LS10 机芯：MM502/U800（15）脚高电平，控制Q101 导通，U209（2）（4）脚得到低电平，控制内部场效应管导通，从（5）-（8）脚输出屏电压通过上屏接口至屏驱动板。
·LS12机芯：MST9X88L/U9（193）脚低电平，控制Q2截止，Q1导通，在U2（2）（4）脚得到低电平，控制内部场效应管导通，从（5）-（8）脚输出屏电压通过上屏接口至屏驱动板。
·LS15机芯：MST718BU/U11（57）脚高电平，控制Q5截止，Q4导通，在U4（2）（4）脚得到低电平，控制内部场效应管导通，从（5）-（8）脚输出屏电压通过上屏接口至屏驱动板。
4、电源组件的使用及故障判断：电源采用两个厂家生产的，一是长虹自制系列电源，二为外购永胜虹FSP 系列电源。
1）自制及外购电源相对应的电视尺寸：·17寸至20寸LS07机芯电视：GP01，输出电压12V；·26寸至32寸：GP02、FSP205-4E01C、FSP179-4F01三种，输出电压三组为5V、12V、24V，但FSP179-4F01只限用于32寸LG屏电视，因其功率较小，其它屏装上会出现黑屏；·26寸至32寸：GP09、FSP205-3E01C两种，输出电压三组为5V、24V、24V；·36寸至40寸：GP03、GP03-1、FSP277-4F01、FSP242-4F01四种，输出电压三组为5V、12V、24V；·36寸至40寸：GP07、FSP282-4F01两种，输出电压三组为5V、24V、24V；·46寸至47寸：GP04，输出电压三组为5V、12V、24V；·46寸至47寸：GP08、FSP368-4M01两种，输出电压三组为5V、24V、24V；2）在更换电源板时注意：输出电压是双24V（三组为5V、24V、24V）电源一般用在最新的LS12、LS15 机芯上；输出电压是单24V（三组为5V、12V、24V）电源一般用在其它机芯上。
两种不能直接互代：单24V代双24V 时会出现调谐电压低收台不全现象，伴音最大时声音可能会出现不正常；双24V代单24V 时会出现烧主板相关电路，如倍压、伴音电路等。
3）自制与外购电源接插口引脚功能定义：·自制电源GP02/GP09、外购电源FSP205-4E01C/FSP179-4F01/FSP205-3E01C：自制电源：J804：（1 ）- （2）输出12V/24V、（3 ）- （6 ）接地、（7 ）- （8）输出24V；J805：（1）-（3）接地、（4）- （6）输出24V；J806：（1）开待机控制、（2）（3）（7）（8）脚接地、（4）（5）输出受控5V、（6）脚输出待机5V。
外购电源FSP205-4E01C/FSP179-4F01/FSP205-3E01C同GP02/GP09电源在接插口命名上不同，CNS2/CNS3/CNS1 对应的分别是J804/J805/J806，但引脚位置、功能定义完全相同。
·自制电源GP03/GP03-1/GP04/GP07/GP08，外购电源FSP277-4F01/FSP242-4F01/FSP282-4F01/ FSP368-4M01：自制电源：JP802/JP803：（1）- （3）接地、（4）- （6）输出24V；JP804：（1）开待机控制、（2）（3）（7）（8）脚接地、（4）（5）输出受控5V、（6）脚输出待机5V；JP805：（1）- （2）输出12V/24V、（3）- （6）接地、（7）- （8）输出24V。
外购电源FSP205-4E01C/FSP179-4F01/FSP205-3E01C 同GP03/GP03-1/GP04/GP07/GP08 电源在接插口命名上不同，CNS1/CNS2/CNS3/CNS4 对应的分别是JP804/J805/J802/JP803，但引脚位置、功能定义完全相同。
4）电源故障判断：·GP01：只输出一路+12V 电压，电源工作不受控于MCU。
只要加上220 交流，就应有+12V电压输出。
若没有，排出负载过载或短路原因，则为电源组件坏。
·GP02/GP03 等电源：A：通电待机，若5Vstb供电没有或不正常，排出负载过载或短路原因，则判为电源组件坏。
B：5Vstb 供电正常，二次开机后开/待机脚为高电平，但无电压输出或不正常，则判为电源板坏；C：5Vstb 供电正常，二次开机后开/待机脚为低电平，断开各输出排线，再将开/待机脚电压强制提升到3.3V-5V，若电压输出不正常，判为电源板坏，否则为主板坏；D：电源板正常，但开机后开/待机脚始终为低电平，检查MCU供电及对电源板开机控制电路，此路各器件正常时直接更换主板，不正常时对相关器件进行维修；5、逆变器故障判断：逆变器工作的条件比较简单，一是电源供电正常，二是MCU对逆变器开关控制信号。
据屏型号不同，供电有18V 或24V两种；MCU控制时高电平（3.3V以上）时点亮，低电平时关断。
当逆变器上ON/OFF脚是高电平，18V或24V 供电正常，灯管不亮时，可判断逆变器故障；当逆变器上ON/OFF脚是低电平，18V或24V供电正常，灯管不亮时，可将ON/OFF脚强制提升为高电平来判断；若两个必要工作条件有一个不具备，请查相应电路，MCU 控制查相应控制器件正常否，或更换主板，18V 或24V 供电查电源板本身及其至主板再至逆变器供电通路。
由于屏型号的差异，在逆变上的插座脚位置排列及功能脚定义有不同，但在决大多数逆变器上都有自己的引脚标识。
标识位置有三种：大部分在板正面紧挨插座的两边；板背面插座位置处；板正面插座一侧两边较宽任一位置。
