液晶显示器电源工作原理及维修40263

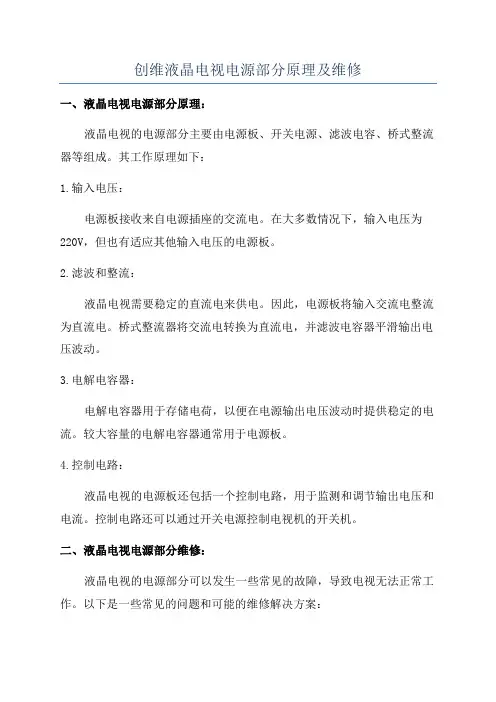

创维液晶电视电源部分原理及维修
创维液晶电视电源部分原理及维修一、液晶电视电源部分原理：液晶电视的电源部分主要由电源板、开关电源、滤波电容、桥式整流器等组成。
其工作原理如下：1.输入电压：电源板接收来自电源插座的交流电。
在大多数情况下，输入电压为220V，但也有适应其他输入电压的电源板。
2.滤波和整流：液晶电视需要稳定的直流电来供电。
因此，电源板将输入交流电整流为直流电。
桥式整流器将交流电转换为直流电，并滤波电容器平滑输出电压波动。
3.电解电容器：电解电容器用于存储电荷，以便在电源输出电压波动时提供稳定的电流。
较大容量的电解电容器通常用于电源板。
4.控制电路：液晶电视的电源板还包括一个控制电路，用于监测和调节输出电压和电流。
控制电路还可以通过开关电源控制电视机的开关机。
二、液晶电视电源部分维修：液晶电视的电源部分可以发生一些常见的故障，导致电视无法正常工作。
以下是一些常见的问题和可能的维修解决方案：1.电源板故障：电源板是电视机的核心组件之一，当出现电源板故障时，电源无法提供稳定的电流，导致电视无法正常供电。
如果出现这种情况，可以尝试更换电源板进行修复。
2.开关电源故障：开关电源是电视机的电源控制部分，如果开关电源损坏，可能无法控制电视机的开关机。
首先，检查电源插座是否正常工作，然后尝试更换开关电源。
3.电容故障：滤波电容或电解电容器可能会失效，导致输出电压波动。
检查电容是否损坏，如果存在问题，需要更换新的电容器。
4.保险丝故障：液晶电视的电源部分还包括保险丝，用于保护电源板和其他电源组件免受过载和短路的损坏。
如果电视无法开机或者电源部分没有反应，可以检查保险丝是否烧毁，并替换为新的保险丝。
需要注意的是，对于电视机的维修和维护，建议由专业人员来进行，以确保安全和可靠性。
此外，在更换电源板或其他电源部件之前，确保正确地断开电源并放电，以避免电击风险。
总结：创维液晶电视的电源部分是电视机的核心组成部分，负责为电视机提供稳定的电力供应。
液晶屏原理及维修方法
液晶屏原理及维修方法液晶屏是一种常见的显示设备，广泛应用于电视、电脑显示屏等领域。
它的工作原理是利用液晶分子在电场作用下的定向排列来实现图像的显示。
本文将介绍液晶屏的工作原理，并提供一些常见的维修方法。
一、液晶屏的工作原理液晶屏的工作原理基于液晶分子的电场效应。
液晶是一种介于固体与液体之间的物质，它具有分子有序排列和流动性的特性。
液晶分子在未受电场作用时呈现无序排列，无法透过光线。
而当电场作用于液晶分子时，液晶分子会发生定向排列，使得光线能够透过。
液晶屏通常由两片玻璃基板组成，中间夹层有液晶分子。
基板上有一些透明电极，用于产生电场。
当电场作用于液晶分子时，液晶分子会发生定向排列，光线便能够透过。
而当电场消失时，液晶分子又会恢复无序排列，光线无法透过。
液晶屏的工作原理主要有两种类型：纵向电场效应和横向电场效应。
纵向电场效应是指电场沿着液晶分子的长轴方向作用，通过调节电场的强弱来控制液晶分子的定向排列。
而横向电场效应是指电场垂直于液晶分子的长轴方向作用，通过调节电场的方向来控制液晶分子的定向排列。
二、液晶屏的维修方法1. 屏幕无显示：如果液晶屏完全没有显示，首先检查电源是否正常连接，确认电源是否通电。
如果电源正常，可以检查信号线是否连接松动，尝试重新连接。
如果仍然没有显示，可能是液晶屏本身故障，需要联系售后进行维修或更换。
2. 屏幕有亮光但无图像：如果液晶屏有背光亮起但没有图像显示，可能是信号源的问题。
可以尝试更换信号线或调整信号源的输出设置。
如果问题仍然存在，可能是液晶屏本身故障，需要联系售后进行维修或更换。
3. 屏幕出现亮点或暗点：亮点或暗点是指液晶屏上出现明显的亮或暗的像素点。
这可能是由于像素点损坏或液晶分子定向排列异常引起的。
可以尝试使用柔软的布料轻轻按压亮点或暗点，有时可以修复。
如果问题仍然存在，需要联系售后进行维修或更换。
4. 屏幕出现颜色偏差：如果液晶屏显示的颜色偏离正常，可能是调整设置出现问题。
液晶显示器开关电源电路原理与维修
焊接修复
掌握焊接技术，对电路板上的元 件进行焊接修复。
维修工具
了解并准备适当的工具，如螺丝 刀、剥线钳等。
液晶显示器维修的重要性
安全预防措施
在维修液晶显示器时，始终牢记安全预防措施，防止电击和其他伤害。
维修所需工具
准备好所需的维修工具，如安全眼镜和防静电腕带。
维修流程
按照正确的维修流程进行操作，确保正确维修液晶显示器。
2
工作原理
开关电源将交流电转换为直流电，逆变器板将直流电转换为高频交流电，供给液晶显示器背光。
3
电压要求
液晶显示器电源电路对输入电压和输出电压有严格的要求。
液晶显示器电源电路维修
了解液晶显示器电源电路的故障和维修方法，能够快速修复显示器故障。
1 常见故障
常见故障包括电容故障、 逆变器故障和信号处理板 故障。
液晶显示器开关电源电路 原理与维修
液晶显示器是当前最常见的显示设备之一。本课程将为您介绍液晶显示器基 本原理及其电源电路的工作原理和维修方法。
液晶显示器技术介绍
液晶显示器技术是一种使用液晶材料控制光的传递来显示图像的先进技术。
构成材料
液晶显示器包含液晶层、玻璃基板、电极和排 线等基本组件。
工作原理
液晶分子在电场作用下重新排列，进而控制光 的穿透与反射，形成图像。
分辨率
液晶显示器的分辨率决定了显示的清晰度和细 节。
优点
液晶显示器具有轻薄、节能等优点，成为现代 技术中的重要组成部分。
液晶显示器电源电路
液晶显示器电源电路向显示器提供所需的电力，确保其正常工作。
1
组成
液晶显示器电源电路主要由开关电源和逆变器板组成。
2 故障诊断

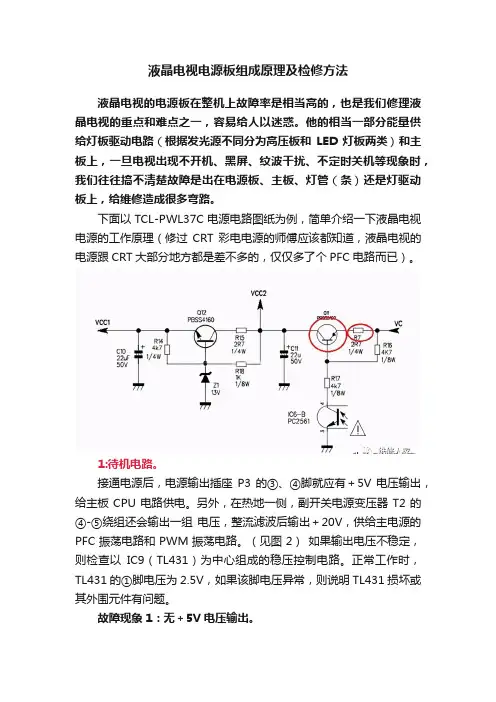

液晶电视电源板组成原理及检修方法
液晶电视电源板组成原理及检修方法液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。
他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。
下面以TCL-PWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。
1:待机电路。
接通电源后，电源输出插座P3的③、④脚就应有＋5V电压输出，给主板CPU电路供电。
另外，在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压，整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路。
（见图2）如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。
正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明 TL431损坏或其外围元件有问题。
故障现象1：无＋5V电压输出。
分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。
建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。
故障现象2:＋5V电压在3V左右波动。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。
检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ），发现DB5击穿，换新后故障排除。
另外，该电路中稳压二极管DB5（20V）、DB10（33V）、DB8（10V ）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。
故障现象3: ＋5V输出电压只有＋4V。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。
液晶显示器开关电源电路原理和维修
液晶显示器开关电源电路原理和维修
20寸TCL TV电源
1）AC-DC 12V输出部分; 使用IC为:SG6841D
2）DC-DC 5V 输出部分； 使用IC为: LM3845
3）DC-AC Inverter部分. 调光部分使用IC为:LM339,LM358 驱动部分使用IC为:LM339
液晶显示器开关电源电路原理和维修
将改变PWM的频率。 RT：温度保护端。该端输出一个恒定的电流。在该端接一NTCR接地来传感温度，当该端电
压下降到一定值时会启动过温保护。在本设计中，该功能被用于高压保护。 Sense：电流传感端。当该端电压达到一个阈值时芯片会停止输出,从而实现过流保护。 VDD：电源供电端。 Gate：PWM脉冲输出端。图腾柱（即推拉输出电路）输出极驱动功率开关管。
液晶显示器开关电源电路原理和维修
简术: 开关电源的基本工作原理
开关电源是利用时间比率控制（Time Ratio Control,缩写为TRC）的方法来控制稳压输出的。 按TRC控制原理，有以下三种方式： 1) 脉冲宽度调制（Pulse Width Modulation,缩写为PWM）。开关周期恒定，通过改变脉冲宽度来 改变占空比的方式。 2) 脉冲频率调制（Pulse Frequency Modulation,缩写为PFM）导通脉冲宽度
由于一般市用电网提供的是220V/50Hz或110V/60Hz的交流电压，而显示器（不论是 早期的CRT管，还是新兴的LCD显示器，乃至LCD－TV）的大部分电路是工作在低压 的条件下，所以需要在显示器上专门配有电源电路。其作用就是将市电的交流电压转 换成为12V的直流电压输出，从而向显示器供电。由于显示器内部的主板上还有DC-DC 电压转换器以获得8V/5V/3.3V/2.5V电压，所以电源输出的12V的直流电压就能满足显示 器工作的要求。鉴于此，要实现这一特殊的电源，就要从12V直流电压转换到 1000~1500V交流电压，这就是Inverter。而从交流电压转换到12V直流电压的即为 Adapter。
液晶显示器结构原理与维修
避免液晶显示器受到碰撞和挤压。
长时间使用容易造成眼疲劳，应适时休息。
常见问题解答
1
如何调整显示器亮度和对比度
在控制面板或显示器菜单中进行调整。
如何解决颜色失真问题
2
重新调整色彩设置或检查连接线是否
正常连接。
3
如何处理显示器闪烁
检查电源接线是否稳定，或检查显示
如何修复显示器黑屏
4
器菜单。
检查电源是否正常，或者检查连接线 是否损坏。
液晶显示器的维修方法
常见故障
如黑屏、白屏、闪屏、不能显示等。
维修步骤
如检查电源、检查液晶屏幕、检测控制电路 等。
维修工具
如螺丝刀、手套、吸尘器等。
维修技巧
如如何拆卸屏幕、如何接线等。
ቤተ መጻሕፍቲ ባይዱ
液晶显示器的保养和注意事项
1 清洁屏幕
使用清洁剂和柔软布擦拭屏幕，避免使用刷子和尖锐物品。
2 防止外力损伤
3 避免长时间使用
电场作用下的液晶分子方向调整
液晶单元的液晶分子方向决定像素点的状态。
3
数字信号转换为像素点
控制电路将数字信号转换为像素点，形成图像。
液晶显示器的结构组成
液晶层
偏振片
通过电场调节液晶分子方向，控制像素点的状态。 控制液晶分子方向，让像素点产生透明或颜色 状态。
背光源
提供背光，照亮显示器。
控制电路
将数字信号转换为像素点，并且控制液晶分子 方向。
液晶显示器结构原理与维 修
欢迎来到本次关于液晶显示器结构原理与维修的演示。液晶显示器是许多人 每天都会用到的电子设备之一，通过本次演示，您将了解到液晶显示器背后 的工作原理、组成部分、常见故障以及如何进行维修、保养。
液晶显示器电源电路的故障分析与维修
液晶显示器电源电路的故障分析与维修液晶显示器电源电路是液晶显示器的重要组成部分，能否正常运转依赖于电源电路的可靠性。
如果电源电路出现故障，会导致显示器无法正常工作，因此及时发现故障并进行修复至关重要。
本文将从电源电路故障诊断、常见故障分析及维修方法三个方面进行探究。
电源电路故障诊断液晶显示器电源电路的故障诊断首先需要检查显示器是否能够正常开机。
如果无法正常开机，需要检查电源电路的供电情况。
电源电路故障的原因可分为三类：1. 电源线路故障电源线路故障可能导致供电电压不稳定或无法供电等问题。
此时需要检查电源线路是否接触良好，电源插头是否损坏，电源线路是否有断路或短路等情况。
2. 稳压电路故障稳压电路故障可能导致电压不稳定，甚至无法输出稳定电压。
此时需要检查稳压器的工作情况，是否正常输出所需要的电压。
3. 开关电路故障开关电路故障可能导致电源无法正常开关。
此时需要检查开关电路中的开关元件和电感等元件是否工作正常。
常见故障分析下面是几种常见的液晶显示器电源电路故障及其分析：1. 开机后立即关机这种情况一般由于电源线路接触不良、电源插头损坏或者是电源线路出现了短路所致。
首先需要检查电源插头是否正常，是否接触良好。
然后可以借助万用表对电源线路进行测试，检查是否有断路或短路的情况。
2. 显示器无法正常开机这种情况可能是由稳压电路故障所致，导致无法输出所需要的电压。
此时需要检查稳压器是否正常工作，是否输出正常的电压。
同时还需要检查稳压电路中的电容器是否老化或损坏，是否需要更换。
3. 显示器开机后显示异常如果显示器开机后显示异常，可能是由于电源电路故障引起的。
一种常见情况是屏幕无法正常亮度调节，此时需要检查电源电路中的可变电阻是否正常。
另外，还可能是因为开关电路发生了故障，需要检查开关电路中的开关元件和电感等元件是否工作正常。
维修方法液晶显示器电源电路的维修需要具备一定的电子维修知识和能力。
下面是常见的几种维修方法：1. 更换电源线路或电源插头如果发现电源线路或电源插头接触不良或损坏，需要进行更换。
液晶电视电源电路工作原理与检修
液晶电视电源电路工作原理与检修前言：液晶电视的电源与传统CRT电视电源相比，不仅多出了PFC电路、桥式开关电路，而且保护电路也更加复杂和完善。
虽然很多专业电源厂家为液晶电视开发的电源板种类繁多，但原理大同小异。
本期以康佳台达液晶电源为例，讲解液晶电源工作原理与故障检修的思路与方法。
液晶电视电源主要由待机副电源、PFC(功率因数校正)电源、主电源、过压过流过热保护、开待机控制等电路组成，其输出一般有24v、12V、5V等几组电压，由主板CPu控制其开／待机，待机时仅有+5Vsb副电源输出，组成框图见图1。
所有液晶电视的电源板都是副电源部分先工作，输出5v电压给主板CPu供电，CPu得到开机指令后输出控制信号PS—ON，让电源板上的PFC电路工作，产生正常的PFC电压(400V左右)，接下来由PFC电路生成一个控制信号，使PWM脉冲振荡主电源开始工作，从变压器次级得到+12v 和+24v电压给后级负载电路供电。
其中，+12V电压主要给主板的信号处理电路和伴音功放电路供电；+24v电压主要给背光电路(高压板)供电。
这里我们先介绍一下液晶电源中的特殊单元电路。
1．升压直流斩波电路PFC电源采用的就是该电路。
它主要利用电感线圈自感和储能特性，即电感线圈的自感电动势总是阻碍通过其电流的变化：当电流增大时，自感电动势与原来电流方向相反；当电流减小时，自感电动势的方向与原来电流方向相同。
这里的“阻碍”，不是“阻止”，而是“延缓”是使回路中原来的电流变化得缓慢一些。
升压原理如图2。
上面是Q1导通状态图，下面是Q1截止状态图。
当Q1导通时，电源Ue通过L3、Q1构成回路，在L3上产生左正右负的自感电动势UL，D1反向截止(Q1、D1、c3是一组回路)；当Q1截止时，L3上的自感电动势马上逆转，阻碍电流突降，UL变成左负右正，这时Ue和UL两组电源进行串联叠加，D1正向导通对c3充电，得到B+电源给负载供电。
B+等于Ue+UL，明显B+大于Ue。
液晶显示器电源工作原理及维修
详细介绍液晶显示器电源的作用、工作原理、维修及代换，一、电源的作用1、电源的基本知识液晶电源的作用是为整机提供能量，常见的电源适配器外观如图所示它的输入是220V交流电，输出为12V、4A直流电。
电源适配器的内部电路结构如图所示2、液晶电源的常见存在形式常见的液晶电源有内置式和外置式两种。
内置式电源一般是和高压板做在一起，形成二合一电源板，驱动板需要的各路电压均有电源板产生。
外置式电源也就是通常所说的电源适配器，它一般是220V交流电输入，12V直流电输出，驱动板需要的其他电原在驱动板上进行变换。
二、电源的工作原理由于LCD采用低电压工作，而一般市电提供提是110V或220V的交流电压，因此显示器需要配备电源。
电源的作用是将市电的220V交流电压转变成12V或其它低压直流电，以向液晶显示器供电。
LCD显示器中的电源部分均采用开关电源。
由于开关电源具有体积小、重量轻、变换效率高等优点，因此被广泛应用于各种电子产品中，特别是脉宽调制（PWM）型的开关电源。
PWM 型开关电源的特点是固定开关频率、通过改变脉冲宽度的占空比来调节电压。
PWM开关电源的基本工作原理是：交流电220V输入电源经整流滤波是路变成300V直流电压，再由开关功率管控制和高频变压器降压，得到高频矩形波电压，经整流滤波后获得显示器所需要的各种直流输出电压。
脉宽调制器是这类开关电源的核心，它能产生频率固定具脉冲宽度可调的驱动信号，控制开关功率管的导通与截止的占空比，用来调节输出电压的高低，从而达到稳压的目的。
以下将要介绍的电源适配器就是此类开关电源，我们以采用UC3842脉宽调制集成控制器的电源为例讲解相关电路。
1、 UC3842的性能特点（1）它属于电流型单端PWM调制器，具有管脚数量少，外围是路简单、安装调试方便、性能优良、价格低廉等优点。
而且通过高频变压器与电网隔离，适合构成无工频变压器的20-50W小功率开关电源。
（2）最高开关频率为500KHZ，频率稳定度高达%。
液晶屏电路工作原理
液晶屏电路工作原理
液晶屏电路是指用于驱动液晶显示器的电路，其工作原理主要分为两部分：显示驱动电路和背光驱动电路。
1. 显示驱动电路：液晶屏显示驱动电路主要负责控制液晶显示器中液晶分子的定向，从而实现图像的显示。
其工作原理如下： a. 对于每个像素点，显示驱动电路会给出相应的控制信号，
这些像素控制信号被送入液晶屏，引起液晶中对应的液晶分子定向。
b. 通过改变这些分子的定向，液晶可以通过光的偏振来调节
光的透过度，进而实现对图像的显示。
通过控制不同的像素点的液晶分子定向，可以显示出完整的图像。
2. 背光驱动电路：背光驱动电路用于提供足够的亮度和均匀的背光光源。
其工作原理如下：
a. 背光驱动电路通过直流电源提供给液晶显示器的背光光源，通常是利用冷阴极荧光灯（CCFL）或发光二极管（LED）来
提供背光。
b. 背光驱动电路中的逆变器部分将直流电源转换成所需的交
流高电压，用于激活冷阴极荧光灯。
对于LED背光，背光驱
动电路则根据LED的特性提供适当的直流电压和电流。
c. 通过调整背光驱动电路的输出电压和电流，可以控制背光
亮度的大小。
综上所述，液晶屏电路通过显示驱动电路控制液晶分子的定向，从而实现图像的显示，同时通过背光驱动电路提供合适的背光亮度，使图像在液晶屏上清晰可见。
液晶显示器电源电路分析
液晶显示器电源电路是液晶显示器的重要组成部分，负责为显示器提供稳定 的电力供应。了解其基本原理和主要组成部分对于电路分析至关重要。
液晶显示器的基本原理
液晶显示器利用液晶材料的特性，在电场作用下改变光的透过性，从而显示 图像。通过电源电路为液晶面板供电，实现显示功能。
液晶显示器电源电路的主要组成部分
负载电阻
负载电阻用于调整电流大小，保持电源电流的稳定性，防止过载。
固态稳压器
固态稳压器能够根据输入的电压变化，提供稳定的输出电压，保护液晶显示 器免受电压波动的影响。
线性稳压器
线性稳压器通过调整电阻和传输线路的阻抗，提供稳定的输出电压，保护电 路不受电压变化的干扰。
直流电源供应
提供直流电源，为电路的正常运行提供基础。
整流电路
将交流电转换为直流电，保证电路的稳定性。
变压器
将电源电压转换为适合液晶显示器使用的电压。
滤波电路
去除电源中的杂波和干扰信号，提供纯净的电 源。
电容器
电容器用于储存电，并平稳供应电流，起到稳定电源电压的作用。
互感器
互感器用于变换电压和电流，实现电源电压的匹配，并保护其他组件免受损 坏。
液晶显示器开关电源工作原理与检修实例
液晶显示器开关电源工作原理与检修实例摘要：本文就液晶显示器的开关电源工作原理、故障检修进行阐述，深入浅出地介绍采用SG6841芯片的开关电源检修流程。
本着运用现代仪器、综合分析和重视方法技巧的维修理念，参考各种不同类型液晶显示器开关电源的疑难杂症维修事例，总结积累经验，举一反三，对快速排除电路故障提出了新的方法，使检修液晶显示器开关电源的工作高效而准确。
关键词：液晶显示器; 开关电源; 工作原理; 检修实例Abstract: this paper of LCD switching power supply work principle, the breakdown maintenance is expounded, etc., the paper SG6841 chip switching power supply/repair process. In line with the use of modern instruments, the comprehensive analysis and value method of repair skills concept, the reference of various kinds of liquid crystal displays of switch power supply difficult-disease maintenance examples, this paper summarizes the accumulate experience, and extrapolate, on fast rule out circuit fault put forward new methods, liquid crystal display overhaul of switch power supply work efficient and accurate.Keywords: LCD monitor; Switch power source; Working principle; Maintenance example开关电源是现时电子产品广泛使用的一种电源电路，它具有效率高、体积小、保护功能强大和抗干扰能力强等特点，液晶显示器电源几乎全使用开关电源方式。
液晶电源板工作原理
液晶电源板工作原理
液晶电源板是液晶显示器的一个重要组成部分，其主要功能是为显示器的各个模块提供电力供应并处理输入的信号。
液晶电源板的工作原理可以分为以下几个方面：
1. 电源供电：液晶电源板通过连接外部电源，将电能转换为适宜的直流电压和电流供给给各个部件。
一般来说，液晶电源板需要提供不同电压的输出，如5V、12V等。
2. 信号处理：液晶电源板接收输入的信号，通过电路芯片对输入信号进行放大、转换和修饰。
这些输入信号可以是来自计算机、电视、DVD等外部信号源的图像和声音信号。
3. 画面控制：液晶电源板将信号处理后的图像信号传递给液晶面板，并控制液晶显示单元的开关状态，从而实现显示画面。
图像信号的处理过程中通常包括颜色解码、调整亮度和对比度，以及显示屏幕上的像素点。
4. 电源保护：液晶电源板通常会内置过流保护、过压保护、过温保护等电子保护装置，以避免故障或异常情况对设备的损坏或影响。
总体来说，液晶电源板主要负责将电能转换为适宜的电源供应，并处理输入信号，控制液晶显示屏的状态和画面。
这样才能使液晶面板能够正常显示图像，并保证设备的稳定和可靠运行。
电源屏原理及故障处理
电源屏原理及故障处理电源屏是指由电源模块和显示屏幕组成的一种设备，用于提供电力以及显示电力的使用情况。
它通常用于监控电力系统中的电压、电流、功率因数等参数，并通过显示屏将这些参数直观地呈现给用户。
在电力系统中，电源屏起着非常重要的作用，它不仅可以帮助用户监控电力使用情况，还可以及时发现和排除电力系统的故障。
本文将介绍电源屏的原理及常见故障处理方法。
一、电源屏原理电源屏是由电源模块和显示屏幕两部分组成的。
电源模块是电源屏的核心部件，它负责提供电力，并监测电力系统中的各种参数。
电源模块通常由变压器、整流器、滤波器、功率因数校正装置等部件组成。
显示屏通常是一块液晶屏，用于显示电力系统中的各种参数以及报警信息。
电源模块首先将输入的交流电源通过变压器进行变压，然后通过整流器进行整流，将交流电源转换为直流电源。
接着经过滤波器进行滤波处理，消除电源中的杂波和谐波。
最后通过功率因数校正装置对电源进行修正，使其符合电力系统的要求。
电源模块也会监测电力系统中的电压、电流、功率因数等参数，并将这些参数传输给显示屏进行显示。
显示屏可以显示电力系统中的各种参数，包括输入电压、输出电压、输入电流、输出电流、功率、功率因数等。
当电力系统发生故障时，显示屏会及时报警，并显示故障信息，方便用户快速发现和排除故障。
1. 电源屏无法正常开机当电源屏无法正常开机时，首先需要检查电源模块及其相关电路和元件是否正常。
可以通过测量电源模块的输入和输出电压、电流来确定电源模块的工作状态。
如果电源模块正常，可能是显示屏自身出现故障。
此时可以尝试重新插拔显示屏的连接线，看是否能够解决问题。
如果以上方法仍然无法解决问题，可能是显示屏出现故障，需要联系厂家进行维修或更换。
2. 电源屏显示异常或不清晰如果电源屏显示异常或不清晰，可能是显示屏的液晶屏出现问题。
可以尝试调节显示屏的对比度、亮度等参数，看是否能够解决问题。
如果调节参数无效，可能是显示屏的背光灯出现问题，需要联系厂家进行维修或更换。
显示器电源板的工作原理
显示器电源板的工作原理
显示器电源板的工作原理主要是通过将电源输入转换成适合显示器使用的电源参数来供给各功能模块。
电源输入一般为交流电，通过整流、滤波、调压等步骤将其转换为直流电。
然后，直流电经过稳压、滤波电容等处理，得到稳定的电源电压。
电源板还需要为显示器的各个模块提供所需的不同电压。
为了实现多种电压输出，电源板通常采用开关电源技术。
开关电源利用变压器、开关管、电感等元件构成了输入、输出变压器、开关管和控制电路。
通过不断开关和控制开关通断的方式，将输入电压转换为需要的各种输出电压。
在电源板上，还会有一些保护电路。
例如过载保护、过压保护、过热保护等，这些保护措施能够确保电源板及显示器设备的安全性和稳定性。
同时，电源板上还会有一些辅助电路，如开关按钮、指示灯等。
总的来说，显示器电源板的工作原理是将电源输入经过多种转换和稳定处理，提供适合显示器各模块使用的电源参数，并包含保护和辅助电路等功能。
液晶背光电源电路原理
控制电路的主要元件
时钟芯片
产生控制信号，控制背光灯的 开关和亮度调节。
微处理器
接收来自外部信号的控制指令 ，控制背光灯的工作状态。
传感器
检测环境光亮度或背光灯的工 作状态，自动调节背光灯的亮 度。
接口芯片
与外部设备连接，实现数据的 传输和控制。
驱动电路的主要元件
驱动芯片
根据控制电路的指令，调 节背光灯的工作电流，实 现亮度的调节。
测量输入电源电压是否符合设计要求，确保 电源正常工作。
电流测试
测量电源电路的输出电流，确保电流在安全 范围内。
波形测试
使用示波器检查电源电路的输出波形，确保 波形稳定且符合设计要求。
保护功能测试
检查过流保护、过压保护等保护功能是否正 常工作。
背光灯的优化方案
调整背光灯亮度
根据需要调整背光灯亮度，以提高显示效果或节录
• 液晶背光电源电路概述 • 液晶背光电源电路的工作原理 • 液晶背光电源电路的元件与组件 • 液晶背光电源电路的设计与实现 • 液晶背光电源电路的调试与优化
01 液晶背光电源电路概述
液晶背光电源电路的定义
• 液晶背光电源电路是一种为液晶显示面板提供背光的电源电路， 它通过控制电流和电压，使液晶显示面板能够正常工作。
液晶背光电源电路的功能
提供稳定的电流和电压
保护液晶显示面板
液晶背光电源电路能够为液晶显示面 板提供稳定的电流和电压，保证液晶 显示面板的正常工作。
液晶背光电源电路还具有过流保护、 过压保护等功能，能够有效地保护液 晶显示面板免受损坏。
控制亮度
液晶背光电源电路可以通过调节电流 和电压，控制液晶显示面板的亮度， 从而实现不同的显示效果。
液晶电源板工作原理
液晶电源板工作原理
液晶电源板是一种用于为液晶显示屏提供电力的设备。
它工作的原理主要包括以下几个方面：
1. 输入电源：液晶电源板接收外部电源输入，一般为交流电源。
交流电源首先通过整流电路将交流电转换为直流电，然后通过滤波电路去除直流电中的纹波。
这样得到的直流电称为输入电源。
2. 启动电路：液晶电源板内置有启动电路，其作用是控制电源的启动。
启动电路在检测到输入电源后，会将电源发送给后续的控制器和电源输出电路。
3. 控制器：液晶电源板中的控制器主要负责对电源进行管理和监控。
它通过检测输入电源的电压和电流情况，实时监控电源的工作状态。
当检测到输入电源异常，控制器会触发保护机制，及时断开电源，保护液晶显示屏和电源板的安全。
4. 电源输出电路：液晶电源板还包含一个电源输出电路，用于输出给液晶显示屏所需的电力。
经过控制器的管理，电源输出电路会将适当的电压和电流输出给液晶显示屏，以满足其正常工作所需。
总的来说，液晶电源板的工作原理是通过接收外部交流电源，经过整流和滤波处理得到的直流电作为输入电源。
然后通过内置的启动电路进行启动，控制器对电源进行管理和监控，保证
电源的工作稳定和安全。
最后，通过电源输出电路将合适的电力输出给液晶显示屏。
这样就能够保证液晶显示屏的正常运行。
电源屏原理及故障处理
电源屏原理及故障处理电源屏是指用于电子设备的电源模块及相关显示屏的组合。
在现代电子设备中，电源屏是不可或缺的部分，它负责将外部电源转换成设备需要的电能，并监控设备的电流、电压等参数。
本文将重点介绍电源屏的工作原理及常见故障处理方法。
一、电源屏的工作原理1. 电源模块工作原理电源模块是电源屏的核心部分，它通过将交流电转换成直流电，并对电流进行稳压、过载保护等处理，以满足不同电子设备的电能需求。
电源模块通常包括输入滤波电路、整流电路、稳压电路和输出滤波电路等部分，下面简要介绍这些部分的工作原理。
输入滤波电路：输入滤波电路主要用于去除交流电信号中的杂波和噪声，以保证电源模块的稳定工作。
它通常包括电容器、电感和滤波器等元件，通过对交流电信号进行滤波、限制和抑制，使得输出的电压波形更加稳定。
整流电路：整流电路用于将输入的交流电转换成直流电。
常见的整流电路包括单相全波整流电路和三相全波整流电路，它们能够将交流电信号的负半周和正半周都转换成正向电压，并通过滤波电容器对输出的电压进行平滑处理。
稳压电路：稳压电路用于对输出的直流电进行稳定处理，以确保输出的电压和电流在一定范围内波动。
稳压电路通常包括压力型稳压电路和电流型稳压电路等，它们通过对输入电压进行比较和调节，来保证输出电压的稳定性。
2. 显示屏工作原理显示屏是电源屏的另一重要部分，它通过显示器件和驱动电路等部分，将输入的电源信息转换成可视化的显示。
显示屏通常包括液晶显示屏、LED显示屏和OLED显示屏等，下面简要介绍这些显示屏的工作原理。
液晶显示屏：液晶显示屏通过液晶分子的排列和操控，实现对光的控制和调节，从而显示出不同颜色的图像和文字。
液晶显示屏通常包括面板、偏光片、导光板和背光源等部分，它们协同工作，将电源信息转换成可视化的显示。
二、电源屏的常见故障及处理方法1. 电源模块故障电源模块故障是电源屏中最为常见的问题之一，主要表现为断电、漏电、电压异常等现象。
7.液晶显示器的原理与维修
项目七液晶显示器的原理与维修一、电脑显示器的种类和特点1、CRT显示器：阴极射线管显示器，体积大，重量重，耗电多，辐射大，反应时间快，色彩鲜艳。
2、LCD显示器：液晶显示器，具有体积小、重量轻、省电、辐射低、易于携带等优点，是目前的主流显示设备。
3、PDP显示器：等离子显示器，它是在两张超薄的玻璃板之间注入混合气体，并施加电压利用荧光粉发光成像的设备。
具有机身纤薄、重量轻、屏幕大、色彩鲜艳、画面清晰、亮度高、失真度小、视觉感受舒适、节省空间等优点，在亮度、对比度、可视角度、颜色鲜艳度、接口和响应速度等方面优于LCD，但耗电比LCD大，在大屏幕彩电（42in以上）中应用较多。
二、LCD显示器的显示原理利用液晶的物理特性，在通电时导通，使液晶排列变得有秩序，使光线容易通过；不通电时，排列则变得混乱，阻止光线通过。
目前液晶面板的种类主要有：TFT、TN和STN等。
目前应用比较广泛的TFT-LCD(Thin Film Transistor-LCD，薄膜晶体管LCD)。
TFT液晶显示器是在画面中的每个像素内建晶体管，TFT-LCD 是由两片偏光板，两片玻璃，中间加上液晶，另外再加上背光源组成的。
可使亮度更明亮、色彩更丰富及更宽广的可视面积。
三、液晶显示器的主要技术指标1、响应时间：一般有25ms、16ms、8ms、5ms、2ms等等（响应时间25ms=1/0.025=每秒约显示40 帧画面响应时间2ms=1/0.002=每秒约显示500 帧画面。
）2、分辨率：有640*480，600*800，1024*768，1280*1024，1920*720，1920*1080（全高清）等等。
3、可视尺寸：15in、17in、19in、22in、24in、27in等等。
4、可视角度：有160°、170°等等。
5、亮度：有200lm、250lm、300lm等等。
6、对比度：一般具有150：1，200：1，250：1，300：1，400：1等，动态对比度可达20000:1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液晶显示器电源工作原理及维修详细介绍液晶显示器电源的作用、工作原理、维修及代换，一、电源的作用1、电源的基本知识液晶电源的作用是为整机提供能量，常见的电源适配器外观如图所示它的输入是220V交流电，输出为12V、4A直流电。
电源适配器的内部电路结构如图所示2、液晶电源的常见存在形式常见的液晶电源有内置式和外置式两种。
内置式电源一般是和高压板做在一起，形成二合一电源板，驱动板需要的各路电压均有电源板产生。
外置式电源也就是通常所说的电源适配器，它一般是220V交流电输入，12V直流电输出，驱动板需要的其他电原在驱动板上进行变换。
二、电源的工作原理由于LCD采用低电压工作，而一般市电提供提是110V或220V的交流电压，因此显示器需要配备电源。
电源的作用是将市电的220V交流电压转变成12V或其它低压直流电，以向液晶显示器供电。
LCD显示器中的电源部分均采用开关电源。
由于开关电源具有体积小、重量轻、变换效率高等优点，因此被广泛应用于各种电子产品中，特别是脉宽调制（PWM）型的开关电源。
PW M型开关电源的特点是固定开关频率、通过改变脉冲宽度的占空比来调节电压。
PWM开关电源的基本工作原理是：交流电220V输入电源经整流滤波是路变成300V直流电压，再由开关功率管控制和高频变压器降压，得到高频矩形波电压，经整流滤波后获得显示器所需要的各种直流输出电压。
脉宽调制器是这类开关电源的核心，它能产生频率固定具脉冲宽度可调的驱动信号，控制开关功率管的导通与截止的占空比，用来调节输出电压的高低，从而达到稳压的目的。
以下将要介绍的电源适配器就是此类开关电源，我们以采用UC3842脉宽调制集成控制器的电源为例讲解相关电路。
1、UC3842的性能特点（1）它属于电流型单端PWM调制器，具有管脚数量少，外围是路简单、安装调试方便、性能优良、价格低廉等优点。
而且通过高频变压器与电网隔离，适合构成无工频变压器的20-50W小功率开关电源。
（2）最高开关频率为500KHZ，频率稳定度高达0.2%。
电源效率高，输出电流大，能直接驱动双极型功率晶体管或VMOS管、DMOS管、TMOS管工作。
（3）内部有高稳定的基准电压源，档准值为5V，允许有+0.1%的偏差，温度系数为0.2mV/0C（4）稳压性能好。
其电压变化率可达0.01%/V。
启动电流小于1mA，正常工作电流为15mA（5）除具有输入端过压何护与输出端过流保护电路之外，还设有欠压何护电路，使用工作更稳定、可靠。
（6）可调整的振荡电路，可精确地控制占空比，并具有自动补偿功能。
（7）带锁定的PWM，可以进行逐个脉冲的电流限制。
如图所示为UC3842的内部框图其各引脚作用如表所示引脚定义引脚定义Pin1 自动补偿Pin5 接地端Pin2 电压反馈输入端Pin6 脉冲输出端Pin3 过流检测湍Pin7 直流输入端Pin4 振荡输入端Pin8 基准电压输出端该IC用于电源中的典型电如图所示，这里采用的N沟道MOS功率管场效应管作为开关功率管，设计的输出电源V0=12V。
下面将分析该电路的工作原理该电路属于单端反激式变换器。
所谓单端，是指高频变压器的磁芯仅工作在磁滞回线的一侧，并且只有一个输出端。
所谓反激，是指MOS管开关功率管导通时，后级整流二极管截止，电能将储存在高频变压器的初级电感线圈中；当MOS管功率管关断时，后级整流二极管导通，初级线圈上的电能通过磁芯的藕合传输给次极绕组，并经过后级整流二板管输出。
该部分的主要作用是防止交流输入电压引入的干扰以及抑制电源内部产生反馈噪声。
该滤波器被设计成是磁兼容（EMI）滤波器。
开关电源是把220V交流电整流为300直流电后，再经过开关变为高频交流，其后再整流为稳定的一种电源。
这休养就会出现交流电源的整流波形畸变产生的噪声和开关管开关的波形产生的噪声，在输入侧泄漏出去表现为传导噪声和辐射噪声，在输出侧泄漏到外部。
若电源线中有噪声电流通过，电源线就相当于向空中辐射噪声的天线。
因此，在开关电源输入侧要加入由电容与电感构成的滤波器，用于抑制交流电源产生的干扰。
噪声分为共态噪声和正态噪声。
单相电源的输入侧有两根交流电源线和一根地线。
电源输入侧的两根交流电源本与地线之间产生的噪声为共态噪声，两根交流电源线之间产生的噪声为正态噪声。
电源输入侧接入的滤波器必须滤除这两类噪声。
常见的滤波电路如图所示滤波电路由跨接线路电容C901以及线路高通滤波电容C902和C903构成。
其中，互古感滤波线圈用于滤除低频共态噪声，C901用于滤除低频正态噪声，C902和C903用于滤除高频共态和正态噪声。
图中R901、R902在拔掉电源时对电容起放电作用。
3、桥式整流及滤波经过滤波的220V交流输入经桥式整流输出后，再经滤波电容C904滤波后生成大小约为300V的直流电压。
C907可滤除高频是磁干扰。
4、软启动电路软启动电路如下图所示，图中的电阻R 为R905、R906、R907、R908、R909、R910 的等效电阻，由于这些电阻的阻值很大，所以其工作电流很小。
刚启动开关电源时，UC3842 所需要的+16V 工作电压由R、C906 电路提供。
+300V 直流高压经过R 降压后加至UC3842 的输入端Vin，利用C906 的充电过程使Vin 逐渐升至16V 以上。
也就实现了软启动。
一旦开关功率管转入正常的工作状态，自馈线圈N2 上所建立的高频电压经D902、C906 整流滤波后，就作为芯片的工作电压。
此时由于R、C906 电路的电流很小不能为芯片提供工作电压。
至此启动过程结束。
5、脉宽调制控制器UC3842UC3842 属于电流控制型脉宽调制器。
所谓电流控制型是指，一方面把自馈线圈的输出电压Vin 反馈给误差放大器，在与基准电压进行比较之后，得到误差电压Vr；另一方面初级线圈中的电流在取样电阻R930 上建立电压，直接加到过流检测比较器的同相输入端，与Vr 作比较，进而控制输出脉冲的占空比，使流过开关功率管的最大峰值Ipm 电流总是受误差电压Vr 的控制，这就是电流控制型的原理。
其优点是调整速度快，一旦+300V 输入电压发生变化，就立即引起取样电压的变化，迅速调整输出脉冲的宽度。
UC3842第8脚输出的+5V 的基准电压源有三个作用：一是提供4脚振荡器使用；二是衰减成+2.5V，接误差放大器的同相输入端，作为基准信号；三是向内部的其他电路提供工作电源。
UC3842 的电源供电端与地之间并接了一个34V 的齐纳二极管，以保证内部电路工作在3 4V 以下，防止高输入电压带来的损坏。
UC3842 的误差放大器同相输入端接在内部的+2.5V 基准电压上，反相输入端接收外部控制信号。
在输出端和反相输入端之间可外接RC 补偿网络，在使用过程中可改变RC 的取值来改变放大器的闭环增益和频率响应。
UC3842 还能自动限流，将Ipm 限制在1.18A。
把过流检测电阻上的电压直接加在过流检测比较器的同相输入端。
只要该电压达到1V，就会使比较器翻转，输出变成高电平，将PWM 锁存器置零，使脉冲调制器处于关闭状态，从而实现过流保护。
由于噪声干扰的影响，开关功率管有可能超负荷工作而损坏，为此芯片设有PWM 锁存器。
其作用是保证在每个时钟周期内只输出一个脉宽调制信号，能消除在过流检测比较器翻转时产生的噪声干扰。
输入欠压锁定电路的开启电压为16V，关断电压为10V。
仅当Vin＞16V 时UC3842 才能启动，此时芯片工作电流约为1mA，自馈电后变成15mA。
当输入欠压时，开关功率管迅速关断。
UC3842 的输出级为图腾柱式输出电路，输出晶体管的平均电流为200mA 最大峰值电流可达±1A。
6、高压保护回路高压保护回路如下图所示，当电网电压升高超过最大值时，自馈线圈输出的电压也将升高。
该电压将会超过18V，此时ZD901 被击穿，R916上就会产生压降，当这个压降有0.6V 时将使Q903 导通，拉低Q902 的基极电位，使Q902 也导通，这样UC3842 Pin8 的5V 基准电压通过D904、Q903 直接接地，产生瞬间短路电流，使UC3842 迅速关断脉冲输出。
因此Adapter 也就没有电压输出，达到高压保护作用。
7、开关功率管及限流电路如下图所示电路图。
UC3842 的Pin6 脚输出一个脉冲波，该脉冲的频率为58.5kHz，占空比为11.4%。
该脉冲控制功率管Q901 的按其工作频率进行开关动作。
这样变压器就开始工作，电流从Q901 的漏极流向源极，在R930 上产生电压。
R930 为电流检测电阻，由它产生的电压直接加到UC3842 的过流检测比较器的同相输入端，只要该电压超过1V，将使UC3842 内部的电流保护电路启动，使Pin6 关闭，实现过流保护。
这就是限流电路的工作原理。
8、直流变换回路（变压器T901）T901开始工作后，高电平时Q901导通，T901的初级线圈有电流流过，产生上正下负的电压，从而使次级产生下正上负的感应电动势，此时次级上的二极管D911 截止，初级线圈上的电流此时在瞬间为0，初级的感应电动势为下正上负，从而使次级产生上正下负的感应电动势，此时D911导通，其输出电压经过整流滤波后即可输出供电。
如下图所示为Q901漏级电压波形（ƒ=58.9KHz）从中可以看出该电压波形有较大的浪涌电压和振铃现象，其浪涌电压的峰值超过70V。
在MOS管关断时，由于电路中没有包含RC 吸收电路或二极管，从而导致浪涌电压的产生。
上图中T901 的次级输出端的二极管上并接了一个RC（R931、R932、C920）回路，用于吸收二极管D911 上产生的浪涌电压。
R926、D905 组成波形整形回路，改善Q901 的开关速度。
ZD903 起保护功率管的作用。
由于噪声干扰或元件本身产生的干扰会在UC3842 的输出脉冲上产生尖峰脉冲干扰，当此电压加到Q901的G极时，如果其值超过18V 时将击穿齐纳二极管ZD903，保护功率管。
当关机时T901 的初级线圈还有电流，此时Q901 已截止，D901、R911、C905 即形成放电回路，C905 同时还有起滤除高频谐波的作用。
9、输出整流滤波回路D911、C921、C922、L902、C923 和C924 构成了电容和LC 滤波器。
使得输出为12V 的直流电压向负载供电。
10、电压取样和反馈回路如下图所示的电路图为，电流、电压取样和反馈回路。
图中的IC905 为TL431 芯片。
其内部原理图如图5-10 所示。
其内部有一个电压比较器，该电压比较器的反相输入端接内部基准电压，该基准电压提供一个基准的比较电压，该电压为2.495V±2%。
该比较器的同相输入端接外部控制电压，比较器的输出用于驱动一个NPN 的晶体管，使晶体管导通，电流就可以从Cathode 端流向Anode。
