液晶显示器高压板电路的故障分析与维修(2)
轻松学会康佳液晶彩电高压板维修（第二章）
轻松学会康佳液晶彩电高压板维修（第二章）是家电维修同行就会将您加进群，我们有维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群，或者长按二维码加群主微信电源部分输出的12. 0V电源和主板控制系统送来的点灯控制、亮度调整电压经连接器XS701送到高压板电路，XS701的各脚功能电压：1脚为背光亮度调节端，调节范围为0～3. 3V; 2脚为高压板点灯控制端，高压板正常工作电压为2.0～5. 0V，高压板停止工作时为0～0. 8V; 3脚为12. 0V供电输入端；4脚为接地端。
PFC电路开机后输出的＋400V电压为全桥式升压输出电路供电。
二次开机后，在控制系统的控制下，高压板启动工作，振荡控制芯片OZ9926A输出两对四路激励脉冲，推动MOSFET（开关管）Q701～Q704和升压变压器T751～1754组成的全桥驱动电路工作于交替开关状态，产生交流高频电压，为4个背光灯管供电。
1．背光控制电路康佳KIP200I18-01电源＋高压二合一板高压板的振荡激励控制电路主要由U701（OZ9926A）内、外部电路构成，在主电路板的控制下启动工作，向全桥驱动电路输出HDR1、LDR1和HDR2、LDR2两对驱动脉冲信号，并具有过电压、过电流保护功能。
OZ9926A是凸凹公司推出的用于液晶产品背光控制检测电路，启动过程点灯电流具有很强的对称性，全桥或者双端顺向结构，支持多片芯片同步，支持极限电流控制，恒定的工作时钟频率，具有过电压、过电流和欠电压关断保护功能。
OZ9926A引脚功能和参考电压见表3-5。
2．背光灯开启电路电源板输出的＋12. 0V电压送入高压板电路，然后分为两路：一路直接送给以Q704～Q715为核心组成的脉冲放大激励电路；另一路经R704送给振荡激励控制电路U701（OZ9926A），经U701内部电路稳压后从21脚输出VDD-5. 5V基准电压，为内外振荡、保护电路供电。
遥控开机后，主板微处理器输出的ON/OFF高电平点灯控制电压从连接器XS701的2脚输入高压板电路，经R701、R703分压向U701的19脚ENA提供点灯控制电压，U701内部振荡电路开始启动，经内部处理后从23、4脚和2、5脚输出两组互为反相的HDR1、LDR1和HDR2、LDR2的PWM脉冲信号，送到全桥驱动输出电路Q701～Q704的栅极。
液晶显示器电源电路的故障分析与维修
液晶显示器电源电路的故障分析与维修液晶显示器电源电路是液晶显示器的重要组成部分，能否正常运转依赖于电源电路的可靠性。
如果电源电路出现故障，会导致显示器无法正常工作，因此及时发现故障并进行修复至关重要。
本文将从电源电路故障诊断、常见故障分析及维修方法三个方面进行探究。
电源电路故障诊断液晶显示器电源电路的故障诊断首先需要检查显示器是否能够正常开机。
如果无法正常开机，需要检查电源电路的供电情况。
电源电路故障的原因可分为三类：1. 电源线路故障电源线路故障可能导致供电电压不稳定或无法供电等问题。
此时需要检查电源线路是否接触良好，电源插头是否损坏，电源线路是否有断路或短路等情况。
2. 稳压电路故障稳压电路故障可能导致电压不稳定，甚至无法输出稳定电压。
此时需要检查稳压器的工作情况，是否正常输出所需要的电压。
3. 开关电路故障开关电路故障可能导致电源无法正常开关。
此时需要检查开关电路中的开关元件和电感等元件是否工作正常。
常见故障分析下面是几种常见的液晶显示器电源电路故障及其分析：1. 开机后立即关机这种情况一般由于电源线路接触不良、电源插头损坏或者是电源线路出现了短路所致。
首先需要检查电源插头是否正常，是否接触良好。
然后可以借助万用表对电源线路进行测试，检查是否有断路或短路的情况。
2. 显示器无法正常开机这种情况可能是由稳压电路故障所致，导致无法输出所需要的电压。
此时需要检查稳压器是否正常工作，是否输出正常的电压。
同时还需要检查稳压电路中的电容器是否老化或损坏，是否需要更换。
3. 显示器开机后显示异常如果显示器开机后显示异常，可能是由于电源电路故障引起的。
一种常见情况是屏幕无法正常亮度调节，此时需要检查电源电路中的可变电阻是否正常。
另外，还可能是因为开关电路发生了故障，需要检查开关电路中的开关元件和电感等元件是否工作正常。
维修方法液晶显示器电源电路的维修需要具备一定的电子维修知识和能力。
下面是常见的几种维修方法：1. 更换电源线路或电源插头如果发现电源线路或电源插头接触不良或损坏，需要进行更换。
液晶显示器高压逆变电路的原理与维修 _2_
液晶显示器高压逆变电路的原理与维修(二)液晶显示器高压逆变电路故障率高，元器件布局紧凑，许多电路采用的是双面PCB板，因此查找具体元件或走线都比较困难。
由于末级升压变压器很难购买到，因此对一些高压板单独设计的电路(如笔记本电脑)，都采用更换整板的方法进行维修，即所谓板级维修，维修成本视驱动CCFL数目不同约在30～100元之间。
在电源、高压一体化设计的机型中，多由于空间所限或查找接口不易，还是提倡采用更换单个故障元件的方法来维修。
本文就高压逆变电路损坏后的故障现象及维修方法作阐述，与读者交流。
二、高压逆变电路的常见故障现象1．显示器电源指示灯能够点亮，但黑屏这种故障在比较老的机型中表现为电源指示灯可以由黄色(或红色)转变为绿色，但黑屏；在新的机型中表现为电源指示灯转换一下颜色后又回归为初始颜色。
出现以上差别主要是保护电路取样点以及电源指示灯的连接方式不同所致。
检修此种故障时先检查Light—ON电平是否变化、高压末级供电是否正常，然后用金属工具尖端碰触高压变压器输出端看是否有蓝色放电火花，如果有火花就检查代换CCFL、高压输出电容。
反之则检查高压形成电路。
2．开机瞬间显示器可以点亮，然后黑屏这种故障多出现在多灯管显示器中(15英寸以上)，某只灯管损坏、接触不良造成输出电流平衡保护电路启动。
如果系高压输出元件损坏(包括接触不良)需断电后查找，维修时一般需要代换CCFL判断。
3．屏幕图像发黄或发红，亮度降低这种故障多为CCFL老化所致，换为同规格新品可解决问题。
4．使用一段时间后黑屏，关机后再开可重新点亮这种故障主要是由于高压逆变电路末级或者供电级元件发热量大，长期工作造成虚焊所致，通过轻轻拍打机壳观察屏幕是否恢复点亮可以辅助判断。
找到故障点后补焊即可。
5．排除软件设置原因，屏幕闪烁这种故障主要是由背光灯管老化引起，极少数是因为高压电路不正常所致。
6．开机后屏幕亮度不够或随后黑屏，高压板部位有“吱吱”响声这种故障主要是由于高压变压器(俗称“高压包”)绕组存在匝间短路所致。
液晶显示器的常见故障及解决方法
液晶显示器的常见故障及解决方法1.开机电源指示灯亮而屏幕不显示或显示一下就灭：电源板部分的电容或高压板上的电容故障：鼓包，虚焊…..2.电源指示灯不亮，无显示：有三种情况：一，电源板本身二，主板上某一处短路，把从电源送来的电压拉低0V三，按键失控3.开机白屏，关机后白屏：高压板上的供电线路上的mos管击穿，或PWM芯片及其周围的电子元器件故障。
4.间歇性黑屏：故障在高压板上PWM芯片控制的mos管或三极管击穿。
5.摔过后的显示器开机亮一下就灭：灯管坏。
6 . 不显示，指示灯亮，屏幕不亮：高压板上的故障，测芯片或电容，保险等。
7．无任何反应：从电源开始查电路。
8.不开机，指示灯为黄色：常规查起。
9.开机半小时后白屏：用通用板测屏后再定故障在哪里：是屏还是在驱动板。
10.三无故障：先查电压：3.3V,5V,12V是否正常，驱动板上的电压是否正常，按键板上的按键是否正常。
11.花屏：驱动板或屏上的IC坏。
12.雷击后不开机：电源板故障。
13.图像红色拖尾且图像模糊：用通用的驱动板排除看到底是驱动板还是液晶屏本身。
（若现象依旧则在液晶屏，若外观均正常的话可以考虑更换其主控IC.）14.开机后指示灯闪烁无显示：灯闪则是电路有短路或电压过低带不动负载。
可以断开屏线看是否可以正常，看到底是那部分的故障。
（一般是相关的电容或二极管被击穿。
）15.接VGA数据线后黑屏：为MCU损坏，可以刷写程序后看是否正常，如若不行可更换MCU.16.开机后亮一下后就灭，指示灯为绿色：高压保护。
高压条故障：更换高压条的PWM的控制IC,并查看相关的电路电子元器件。
17.高压不受控，高压上的控制接口坏：可以从驱动板上找一个开机3V关机0V的电压飞线到高压的控制端。
18.开机白屏：故障在屏或驱动板：用通用驱动板来进行排除，到底是屏还是驱动板。
（一般是屏供电的问题：看驱动板上的屏供电元器件是否正常，屏本身的保险是否正常。
）19.自动关机：MCU或其他的IC热稳定性差，可以用手摸看哪个芯片发烫。
液晶显示器常见故障分析及维修方法
开关电源电路的实物图
① 交流电路主要元件损坏后表现的故障特点
当这些交流电路元器 件损坏后,就会造成电 源电路无输出电压,显 示器无法开机,
保险 管
热敏 电阻
压敏 电阻
② 整流滤波电路主要元件损坏后表现的故障特点
当整流桥堆击穿后,出 现短路炸断保险管现 象,造成显示器指示灯 不亮且无法开机,
当滤波电容损坏后往往表 现烧开关管、损坏开关电 源控制模块或造成有时能 启动有时不能启动, ，
2 液晶显示器常见故障的维修思路 ① 液晶显示器不开机的故障检修思路
② 液晶显示器开机亮一下,马上出现暗屏的故障检修思路
③ 液晶显示器出现花屏的故障检修思路
3.2 液晶显示器的故障维修方法
3.2.1 观察法
观察法就是通过人的视觉、嗅觉和听觉 等方式来检查液晶显示器比较明显的故障,如 保险管是否变黑,电解电容是否鼓包、漏液,大 功率电阻是否有烧焦的痕迹,电路板焊点是否 有明显虚焊,各电路板之间的连接线接口是否 连接不良等；另外,当内部电路存在短路现象 把有些元器件烧焦并发出烧焦味或冒烟现象, 甚至有些器件发出异常的声响等，
背光 灯接 口
PWM 控 制模 块
开关 功率 管
a 高压板顶面实物图
b 高压板底面实物图
① PWM控制模块损坏后表现的故障特点
当PWM控制模块损坏后会引 起高压板升压电路不工作,造 成显示器会出现暗屏或黑屏 的故障现象,
② 集成场效应开关管损坏后表现的故障特点
损坏会使高压板无高压输出,造成 暗屏的故障现象,严重短路时会造 成电源电路起保护动作出现无法 开机的故障现象,
传输线及接口接触不 良时会导致显示器出 现黑屏、花屏、白屏 或字符虚的故障现象,

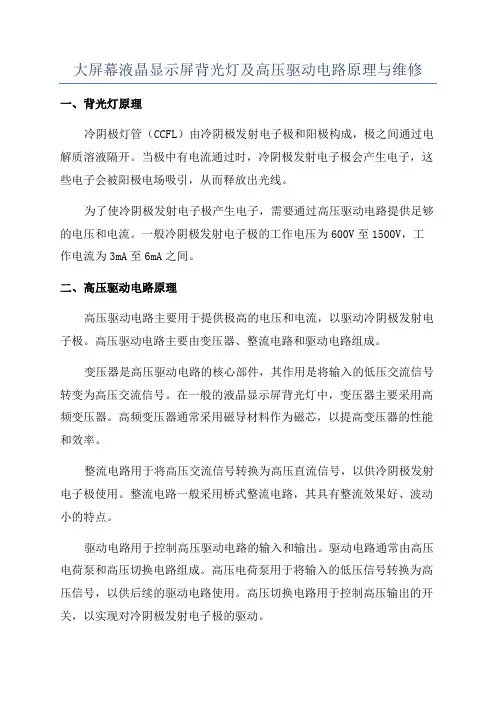

大屏幕液晶显示屏背光灯及高压驱动电路原理与维修
大屏幕液晶显示屏背光灯及高压驱动电路原理与维修一、背光灯原理冷阴极灯管（CCFL）由冷阴极发射电子极和阳极构成，极之间通过电解质溶液隔开。
当极中有电流通过时，冷阴极发射电子极会产生电子，这些电子会被阳极电场吸引，从而释放出光线。
为了使冷阴极发射电子极产生电子，需要通过高压驱动电路提供足够的电压和电流。
一般冷阴极发射电子极的工作电压为600V至1500V，工作电流为3mA至6mA之间。
二、高压驱动电路原理高压驱动电路主要用于提供极高的电压和电流，以驱动冷阴极发射电子极。
高压驱动电路主要由变压器、整流电路和驱动电路组成。
变压器是高压驱动电路的核心部件，其作用是将输入的低压交流信号转变为高压交流信号。
在一般的液晶显示屏背光灯中，变压器主要采用高频变压器。
高频变压器通常采用磁导材料作为磁芯，以提高变压器的性能和效率。
整流电路用于将高压交流信号转换为高压直流信号，以供冷阴极发射电子极使用。
整流电路一般采用桥式整流电路，其具有整流效果好、波动小的特点。
驱动电路用于控制高压驱动电路的输入和输出。
驱动电路通常由高压电荷泵和高压切换电路组成。
高压电荷泵用于将输入的低压信号转换为高压信号，以供后续的驱动电路使用。
高压切换电路用于控制高压输出的开关，以实现对冷阴极发射电子极的驱动。
三、维修方法在维修大屏幕液晶显示屏的背光灯及高压驱动电路时，常见的故障有背光灯不亮、背光灯亮暗不均等。
下面将介绍一些常见的故障排除方法。
首先，可以检查背光灯驱动线路是否有松动或断开的情况，需要检查传输线路、接头和电源控制板是否有损坏。
如果有松动或断开的情况，需要重新连接或更换。
其次，可以检查高压驱动电路是否正常工作，需要使用万用表测量驱动电路的输入和输出是否符合规格。
如果发现输入或输出不正常，需要检查电路板上是否有元件损坏或焊接问题，需要重新焊接或更换损坏的元件。
最后，如果以上方法都没有解决问题，可能需要更换整个背光灯驱动电路模块。
这需要具备一定的电子维修技能和相关工具，建议找专业的维修人员进行更换。
LCD高压板维修
屏不亮占了笔记本维修的40%其中高压条部分的问题占了很大比例高压电源板负责给LCD的灯管供电，它将直流低压电源变换为高频高压电源以点亮灯管，属于功率变换器件，易发热，所以比较容易坏。
有很多客户的屏暗了，急得不得了，以为屏坏了，或是主机出了毛病，到处抓方问药，殊不知就是一个小小的高压板坏了！实际上，高压板就是一个开关电源，只不过相对于普通的开关电源来说，它少了后级的整流滤波部分，而侧重于高频高压的变换。
它将主板上的低压直流电（一般地是十几V，或是5V）通过开关斩波变为高频交变电流，然后通过高频变压器升压，以达到点亮灯管的电压。
高压板的电源和信号来自于主板，一般有这么几根线与主板相连：电源V+，电源地G，开关信号S，亮度信号F（有的没有）。
当电脑开机后，电源供电，开关信号S启动开关振荡电路，开关管进行工作，变压器进行电压提升，点亮灯管。
可见，高压板上的易坏器件就是这么几个：振荡电路、开关管、变压器。
但在维修过程中，我们发现很多屏暗现象并不是由于高压板本身引起的，有的是由于与主板的连线损坏，有的是主板本身坏，不能给高压板供电。
下面是二个特例：1、屏时暗时亮。
灯管与高压板功率不匹配，高压板功率过小，开机发热过流保护。
2、开不了机，以为是板坏了，经检测，最后结果为高压板坏了。
更换高压板，过一段时间故障重现，高压板又烧毁。
原来也是高压板功率过小所致！改制高压条时..只要注意电源脚和接地脚不接错...其他的脚一般都可以试不会伤高压条的...可从驱动板的电源出口查到高压条上...一般电源脚都会和一个滤波的电解电容相连..或和一个保险电阻相连修液晶高压板故障令人头疼，特别是疑难故障或配不到相应的高压板时一个头两个大，但总不至于报废或退修吧，那多没面子，其实人是活的，任何高压板只要装得下，那么它就是＂万能＂的，不知道买来高压板的参数，看到高压板接口有这么多条线,头晕了吧!其实很简单,首先确定电源线正极和负极,有保险丝的一般来说是正极,负极多是接在电容的负极上.然后确定电压,确定电压的最好办法是看电容的标记了,假如6V左右那么就是3.3V的,假如电容上标12V左右,那么输入电压肯定是5V,假如是24V左右或以上,那么就是12V,以次类推,把电容上所标的伏数除以二,最接近几伏就是几伏了.有的人说按这样接了,还是不亮,或者只是闪一下就灭了,是的有很多高压板多是这样的,那怎么办呢?找出控制脚,看看那只脚是接到一个小三极管上的,一般是直接引接到三极管上的,最多中间有个小电容,应该很容易辨认的,控制脚一般是3.3V和5V,也有个别是接地的,所以我们在不知道的情况下,先接地试一下,不行再接3.3V再接5V,假如输入电压和控制电压多是3.3V的情况是,可以直接合并.多余的脚怎么办呀??让他空着好了,不用理它.高压板坏后最常见的有以下几种故障:1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。
显示器高压包问题检修
显示器高压包问题检修显示器高压包问题检修常用彩显高压包故障分析与与原理一、高压包概述显示器高压包和电视机高压包的工作原理基本一致，其主要作用是产生阳极高压。
以及提供聚焦、加速、栅极等各路电压。
由于高压包工作于高温、高频率、高电压、大电流的状态，加上外部环境潮湿或多尘等因素影响，使高压包损坏率较高，其损坏的常见部位如图1 所示。
二、与高压包相关的关键词及专业术语1.HV-一阳极高压显示器尺寸不同，HV 电压也不同。
通常14/15 英寸机的HV 值是24kV---25kV；17 英寸机是27kV~29kV，19 英寸和21 英寸机是30l，V~35kV。
2.FV--聚焦电压FV 电压通常在HV 端以电阻电位器分压方式取得，电压值是3kV---gkV。
如果是双聚焦的，就分为FVl 和FV2，其实是内部多设一组电位器而已。
3.SV--加速极电压也称为G2。
SV/G2 电压通常从HV 端分压取得，其电压值是300V 一,800V。
有些高压包不从HV 端分压输出SV/G2 电压，而是在包内另设绕组，或在行管C 极将行逆程峰值整流获得，这样做的目的是使SV/G2 电压受到电路控制，方便工业装配。
注意，在行管C 极整流时获得SV/G2 电压时，必须采用高速整流管。
4.DF--动态聚焦显示器尺寸增大时，屏幕中央和四周的聚焦就容易变得不均匀，就需要加入动态聚焦电路，对FV 电压进行动态调整。
在双聚焦显像管中，有水平聚焦和垂直聚焦电路。
5.SFR--包内聚焦组件中的FV/SV 调整电位器冷端通常是接地的，但有些机型将其用作信号取样，在高压变动时使电路作出补偿o6.HVR--包内HV 端取样电阻的冷端此电阻直接取样于HV 端，阻值较大，·大众版2007 年合订本一o◎梁顺周必须用兆欧表才能测量。
其作用也是HV 变动检测o7.HVC--包内高压滤波电容的冷端通常此脚都被接地，但一些中高档机型将其用作信号取样，以便更灵敏地检测高压变动'。
液晶显示器高压板故障实例
液晶显示器高压板故障实例2009-12-31 16:14三星151S故障现象故障特点：暗屏，高压板无供电，按照线路跑到电源板发现一只中功率场效应管。
Q1没有导通（P沟道），强行短路D—S极，正常显示。
故障部位：Q1引脚处有一堆黄胶，可能是受潮，清除干净，故障排除。
TCL ML-56故障现象故障特点：有时开机暗屏；有时开机正常显示，使用一会儿突然暗屏，不关机偶尔又正常显示了；有时候开机亮一下马上暗屏。
故障部位：高压板上的环形降压电感L1虚焊。
通病。
DELL17寸(冠捷代工)故障现象故障特点：开机亮一下马上暗屏。
故障部位：高压板上的降压电感虚焊。
通病。
三星150S故障现象故障特点：开机亮一下马上暗屏，并且听到机内有“滋滋滋”叫声。
故障部位：两只升压变压器其中一只烧糊了，打火。
HP17寸 PE1229（冠捷代工）故障现象故障特点：客户反应机内冒烟，一下就黑了。
维修时看到的故障是屏幕亮度比较低，闪动，几秒钟以后暗屏。
故障部位：高压板的升压变压器旁边升压电容C214虚焊引起和它对应的两只升压管Q211和Q212击穿，软击穿。
通病。
KTC17寸 7003L故障现象故障特点：开机2秒左右暗屏。
故障部位：高压板上的圆柱体降压电感虚焊。
通病。
BENQ17寸故障现象故障特点：暗屏。
故障部位：高压板上升电容C826虚焊连同升压管Q808,Q809一起击穿，并且造成22V供电保险PF801一起烧断，通病。
HP15寸fl503(冠捷代工)故障现象故障特点：开机一段时间后暗屏。
故障部位：高压板上的环形降压电感L201虚焊。
（此高压板上有三只同样的电感都爱虚焊）。
通病。
恒生15寸，（北京创纪代工----杂牌）故障现象故障特点：暗屏。
故障部位：高压板有虚焊，但是不知道是哪里，用风枪全部吹一下就好了。
LG15寸 L1515S（LB500-RL）故障现象故障特点：开机亮一下马上暗屏。
故障分析和维修过程：此机高压板振荡芯片型号为BA9741F,它的15脚为过流保护。
液晶显示器常见故障分析及维修方法
液晶显示器常见故障分析及维修方法一、无法点亮或亮度调节异常1.故障原因分析：无法点亮或亮度调节异常的原因可能是电源供应问题，例如电源线接触不良、电源适配器故障或者主板电源模块故障；也有可能是背光灯出现故障，例如背光灯管损坏或发光二极管出现故障。
2.维修方法：首先，检查电源线接触是否良好，如有松动及时插紧；其次，检查电源适配器是否有损坏迹象，如出现异常现象需要更换电源适配器；最后，检查背光灯管或发光二极管是否工作正常，如果发现故障需要发现原因，更换故障部件。
二、显示画面不正常（如出现闪烁、花屏、条纹等）1.故障原因分析：显示画面不正常的原因可能是主板或显卡驱动问题，也有可能是数据线接触不良或损坏，或者是显示器面板本身故障。
2.维修方法：首先，检查并更换数据线；其次，检查主板及显卡驱动是否正常，可以尝试升级或重新安装驱动程序；最后，如果以上方法都不能解决问题，需要检查显示器面板是否有损坏，如有需要更换面板。
三、显示画面出现残影1.故障原因分析：显示画面出现残影的原因可能是响应时间较长，不能及时清除图像，也有可能是显示面板出现老化或磁场干扰。
2.维修方法：首先，检查并调整显示器的响应时间设置，如果设置过高可以适当降低；其次，检查显示器是否放置在磁场附近，如果是需要远离磁场；最后，如果以上方法都无效，需要更换显示面板。
四、显示器自动关机或无法开机1.故障原因分析：显示器自动关机或无法开机的原因可能是电源供应问题，例如电源模块故障或电源线接触不良，也有可能是主板故障。
2.维修方法：首先，检查电源线是否接触良好，如有需要进行调整；其次，检查电源供应模块是否工作正常，如果有异常需要更换电源模块；最后，如果以上方法都无效，需检查主板是否损坏，如有需要更换主板。
综上所述，液晶显示器的常见故障分析及维修方法主要包括无法点亮或亮度调节异常、显示画面不正常、显示画面出现残影以及显示器自动关机或无法开机等问题。
通过对这些故障的分析和相应的维修方法，可以帮助用户更好地解决液晶显示器出现的问题。
液晶高压板坏后最常见的几种故障
液晶高压板坏后最常见的有以下几种故障:1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。
维修时最主要的方法是：（1）短接法：一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！（2）对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题。
液晶显示屏背光灯及高压驱动电路原理与故障维修
大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（目前液晶电视的销量和社会保有量非常大，液晶电视的维修资料奇缺，而液晶电视的背光灯高压驱动电路又是液晶电视中极易发生故障的部位，它类似于CRT电视的行扫描电路，是高压大电流电路，其故障率不低于CRT电视的行扫描电路。
目前对于该部分的原理电路分析维修的资料很少，该文对于背光灯管及驱动电路的特性、构造、组成、要求、电路原理分析比较详尽，以帮助维修人员更加深刻的理解液晶电视背光灯驱动电路，为下一步维修打好基础）液晶电视的显示屏是属于被动发光型的显示器件，液晶屏自身不发光，它需要借助背光灯来实现屏的发光，即背光灯管发出光线通过液晶屏透射出来，利用液晶的分子在电场作用下控制通过的光线（对光进行调制）以形成图像，所以一块液晶屏工作成像必须配上背光源才能成为一个完整的显示屏，要显示色彩丰富的优质图像，要求背光灯的光谱范围要宽，接近日光色以便最大限度的展现自然界的各种色彩。
目前的液晶屏背光灯，一般采用的是光谱范围较好的冷阴极荧光灯（cold cathode fluorescent lamp；CCFL）作为背光光源。
大屏幕的液晶电视要保证有足够的亮度、对比度和整个屏幕亮度的均匀性，均采用多灯管系统，32寸屏一般采用16只灯管，47寸屏一般采用24只灯管。
耗电量每只灯管约为为8W计算，一台32寸屏的液晶电视背光灯耗电量达到130W,一台47寸的液晶电视背光灯的耗电量达到近200W（加上其它电路耗电，一台32寸屏的液晶电视耗电量在200W左右）冷阴极荧光灯的构造和工作原理冷阴极荧光灯CCFL是气体放电发光器件，其构造类似常用的日光灯，不同的是采用镍﹑钽和锆等金属做成的无需加热即可发射电子的电极——冷阴极来代替钨丝等热阴极，灯管内充有低气压汞气，在强电场的作用下，冷阴极发射电子使灯管内汞原子激发和电离，产生灯管电流并辐射出紫外线，紫外线再激发管壁上的荧光粉涂层而发光，图1。
液晶显示器故障实例之高压板
液晶显示器故障实例之高压板2008-11-30 13:53:23液晶显示器故障实例之高压板三星151S1故障现象和故障特点：暗屏，高压板无供电，按照线路跑到电源板发现一只中功率场效应管Q1没有导通【P沟道】，强行短路D-S极，正常显示。
故障部位：Q1引脚处有一堆黄胶，可能是受潮，清除干净，故障排除。
TCL ML-56故障现象和故障特点：有时开机暗屏；有时开机正常显示，使用一会儿突然暗屏，不关机偶尔又正常显示了；有时开机亮一下马上暗屏。
故障部位：高压板上的环形降压电感L1虚焊。
通病。
DELL 17寸【冠捷代工】故障现象和故障特点：开机亮一下马上暗屏。
故障部位：高压板上的降压电感虚焊。
通病。
三星150S故障现象和故障特点：开机亮一下马上暗屏，并且听到机内有“滋滋滋”叫声。
故障部位：两只升压变压器其中的一只烧糊了，打火。
Hp 17寸 PE1229【冠捷代工】故障现象和故障特点：客户反映机内冒烟，一下就黑了。
维修时看到的故障是屏幕亮度比较低，闪动，几秒钟以后暗屏。
故障部位：高压板的升压变压器旁边升压电容C214虚焊引起和它对应的两只升压管Q211和Q212击穿、软击穿。
通病。
KTC 17寸 7003L故障现象和故障特点：开机2秒左右暗屏。
故障部位：高压板上的圆柱体降压电感虚焊。
通病。
BENQ 17寸故障现象和故障特点：暗屏故障部位：高压板上升压电容C826虚焊连同升压管Q808、Q809一起击穿，并且造成22V供电保险PF801一起烧断。
通病。
Hp 15寸 f1503【冠捷代工】故障现象和故障特点：开机一段时间后暗屏。
故障部位：高压板上的环形降压电感L201虚焊。
【此高压板上有三只同样的电感都爱虚焊】。
通病。
恒生15寸【北京创纪代工――－杂牌】故障现象和故障特点：暗屏。
故障部位：高压板有虚焊，但是不知道是哪里，用风枪全部吹一下就好了。
LG 15寸L1515S【 LB500-RL】故障现象：开机亮一下马上暗屏。
液晶显示器高压板电路典型故障的判断与调测
液晶显示器高压板电路典型故障的判断与调测-电气论文液晶显示器高压板电路典型故障的判断与调测刘佳（正德职业技术学院，江苏南京211006）【摘要】液晶显示器高压板电路主要由驱动控制电路（振荡器、调制器）、直流变换电路、Royer结构驱动电路、液晶显示器高压板电压和电流检测电路、CCFL等组成。
在实际的高压板中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称为PWM控制芯片。
高压电源板负责给LCD的灯管供电，它将直流低压电源变换为高频高压电源以点亮灯管，属于功率变换器件，易发热，所以比较容易坏。
本文主要介绍了液晶显示器内部的高压板电路的作用，分析了高压板电路典型故障的判断与调测的方法。
关键词液晶显示器；高压板电路；故障调测Judgment and Fault Detection of The Typical Fault of High-pressure Liquid Crystal Display BoardLIU Jia(Zhengde Polytechnic College, Nanjing Jiangsu 211006, China) 【Abstract】Liquid crystal displays high-voltage plate circuit is mainly composed of the drive control circuit (oscillator, modulator), DC converter circuit, Royer drive circuit, the structure of liquid crystal displays high-voltage plate voltage and current detection circuit, CCFL etc.. In the pressure plate，the oscillator, modulator, protection circuit are integrated together, formed a small integrated circuit，commonly knownas the PWM control chip. High voltage power supply board is responsible for supplying power to lamps LCD, It will transform the DC low voltage power supply for high frequency and high voltage power supply to light the lamp tube, It belongs to the power device, easy to heat, so it is easy to bad. This paper mainly introduces the internal high voltage circuit of liquid crystal display function, analyzes the judgment method of typical faults of high voltage and circuit board test.【Key words】Liquid crystal display; High voltage circuit; Fault testi1液晶显示器内部电路结构及高压板电路的作用近年来，液晶显示器作为显示器的主流产品已经完全取代了CRT显示器在PC 应用领域的霸主地位，成为各大品牌机以及兼容机首选的标配产品。
液晶显示屏背光灯及高压驱动电路原理与故障维修
但是为了保证电容C和电感L的谐振频率就是振荡器的振荡频率，又要使电容C的容抗XC的大小基本正好是灯管的限流值，电路的精确设计是至关重要的。
在维修中，电容C是比较容易损坏的元件，如有损坏，一定要用和原来一样的电容代换，否则其性能会大幅下降，甚至不能使用。
对于多灯管屏的亮度控制，如果同时间断灯管的瞬间供电，PWM的间断频率会和液晶屏的刷新频率差拍，液晶屏会出现滚道干扰、闪烁、亮度不均匀等现象，为了防止这种现象产生，加于每个灯管的断续脉冲波相位上有所差异，即对灯管来说，短暂停止供电在多根灯管中，不是同时断电、供电，必须是交替轮流断电、供电。多灯管系统一般把灯管分为4组，供电系统的PWM脉冲有4个通道，输出4路经过PWM调制的高频脉冲波，每个通道向一组灯管供电，通道之间输出的PWM调制脉冲，依次移相900，这样4组灯管则达到轮流断电、供电，使亮度更均匀，干扰最小，三星32寸液晶屏有16根灯管，分为4组，每组4根灯管（24根灯管液晶屏的就每组6根灯管）。
所以目前冷阴极荧光灯的亮度控制均采用脉冲调光，具体方法是；用30～200Hz的低频PWM脉冲波（PWM脉冲波的宽度受控于CPU）对施加于冷阴极荧光灯管上的连续振荡高压进行调制，使连续振荡波变成断续振荡波，从而达到控制亮度的目的，其控制原理是；断续的在极短间内停止对冷阴极荧光灯供电，由于停止时间极短，不足以使灯管的电离状态消失，但是其辐射的紫外线强度下降，管壁上的荧光粉的激发量减小，亮度也下降，只要控制PWM的脉冲的占空比，就可以改变灯管在一个导通/关闭周期的时间比，从而达到控制灯管平均亮度的目的见图5中，调制器输出的脉冲串信号，目前的技术可以达到400：1或更高的调光控制。
