螺栓螺母性能等级匹配
螺栓与螺母等级的关系
螺栓与螺母等级的关系螺栓与螺母是机械连接中常用的紧固元件，它们的等级与其质量和性能密切相关。
本文将探讨螺栓与螺母等级的关系，并介绍不同等级的螺栓与螺母的特点和应用范围。
一、螺栓与螺母的等级分类根据国家标准，螺栓与螺母的等级可分为4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9等级，其中数字表示材料的抗拉强度和抗拉屈服强度的倍数。
二、不同等级螺栓与螺母的特点及应用范围1. 4.6级螺栓与螺母4.6级螺栓与螺母是一种普通的紧固元件，适用于一般要求不高的场合。
其抗拉强度为400MPa，屈服强度为240MPa。
常用于一些低要求的结构中，如一般建筑物和非重要设备。
2. 4.8级螺栓与螺母4.8级螺栓与螺母是一种中等强度的紧固元件。
其抗拉强度为400MPa，屈服强度为320MPa。
适用于一般要求较高的场合，如钢结构、机械设备等。
3. 5.6级螺栓与螺母5.6级螺栓与螺母是一种中等强度的紧固元件。
其抗拉强度为500MPa，屈服强度为300MPa。
适用于一些要求较高的场合，如重型机械设备、汽车制造等。
4. 8.8级螺栓与螺母8.8级螺栓与螺母是一种高强度的紧固元件。
其抗拉强度为800MPa，屈服强度为640MPa。
适用于一些要求高强度和耐久性的场合，如桥梁、起重机械等。
5. 10.9级螺栓与螺母10.9级螺栓与螺母是一种高强度的紧固元件。
其抗拉强度为1000MPa，屈服强度为900MPa。
适用于一些要求极高强度和耐久性的场合，如飞机、船舶等。
6. 12.9级螺栓与螺母12.9级螺栓与螺母是一种超高强度的紧固元件。
其抗拉强度为1200MPa，屈服强度为1080MPa。
适用于一些对强度要求极高的场合，如高速列车、航天器等。
三、螺栓与螺母等级的选择原则1. 根据实际需求确定等级，避免过度或不足；2. 考虑结构的强度和使用环境的要求；3. 参考国家标准和行业规范，选择合适的等级；4. 注意螺栓与螺母的配合使用，确保紧固效果。
螺栓强度等级对照表
钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa8.8公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）===============如4.8级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa=================另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm2、英制计量：（8进制）1英寸=8英分 1英寸=25.4 mm 3/8￠￠×25.4 =9.523、1/4￠￠以下的产品用番号来表示其称呼径，如：4#， 5#， 6#， 7#， 8#， 10#， 12#螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
螺栓 螺母的等级介绍
Re:螺栓螺母的等级8.8 8.0级这表示的是什么意思啊？对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级1B、2B 和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7 H。
螺纹配合最好组合成H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合.碳钢：强度等级标记代号由“•”隔开的两部分数字组成。
标记代号中“•”前数字部分的含义表示公称抗拉强度，如4.8级的“4”表示公称抗拉强度400N/MM2 的1/100。
标记代号中“•”和点后数字部分的含义表示屈强比，即公称屈服点或公称屈服强度与公称抗拉强度之比。
如4.8级产品的屈服点为320 N/mm2。
不锈钢产品强度等级标志由“—”隔开的两部分组成。
标志代号中“—”前符号表示材料。
如：A 2，A4等标志“—”后表示强度，如：A2-70碳钢：公制螺栓机械性能等级可分为：3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9共10个性能等级。
不锈钢分为60,70,80( 奥氏体)；50,70,80,110(马氏体)；45,60（铁氏体）三类螺栓和螺母的性能等级不能一样，螺栓选A2-70，螺母选A1-50。
A2-50一般按等强度原则，8.8级螺栓选8级螺母,10.9级螺栓选10级螺母.不锈钢紧固件锁死原因及对策一、不锈钢螺栓、螺母配合螺纹锁死原因分析：1、材料的本质原因：锁死或称咬死，常常发生在不锈钢、铝合金及钛合金制的紧固件螺纹上，这几类的金属合金具有良好的延展性，与碳钢具有本质的差别；本身具有防锈蚀的特性，会在表面受损伤时，在金属表面产生一层薄薄的氧化层（以奥氏体不锈钢而言，就是氧化铬）来防止进一步更深入的锈蚀。
螺栓螺母性能等级简介
螺栓螺母性能等级简介螺栓性能等级的含义钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）===============如4.8级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa=================另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
螺栓强度等级对照表.docx
合金 ，主要成分有C、Si、Mn、P、S、Cr、Mo。
（二）不 。性能等 ：45，50，60，70，80
主要分奥氏体（18%Cr、8%Ni）耐 性好，耐腐 性好，可 性
好。A1，A2，A4
氏体、13%Cr耐腐 性 差， 度高，耐磨性好。C1，C2，C4
螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与
锥管螺纹。
二、螺纹配合等级：
螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内
外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和
其含义是：
1、螺栓材质公称抗拉强度达400MPa级；
2、螺栓材质的屈强比值为0.6；
3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级
10.9级高强度螺栓，其材料经过热处理后，能达到：
1、螺栓材质公称抗拉强度达1000MPa级；
2、螺栓材质的屈强比值为0.9；
3、螺栓材质的公称屈服强度达1000×0.9=900MPa级
能相对于304M及304HC要优良。
2、总之，不锈钢标准件特性为耐腐蚀、美观、卫生，但其强度、
硬度正常情况下相当于碳钢（6.8级）故对不锈钢产品应不可撞击、
敲打、注意维护其表面光洁度、精度，且不能和使用碳钢产品一样随
便施加力量，亦不可施力过大，同时因不锈钢延展性好，在使用时产
生钢屑易粘于螺帽牙级处，增加摩檫力，易导致锁死，而使用碳钢即
无硬度要求的产品。（注：钻尾钉主要用1022材料。）

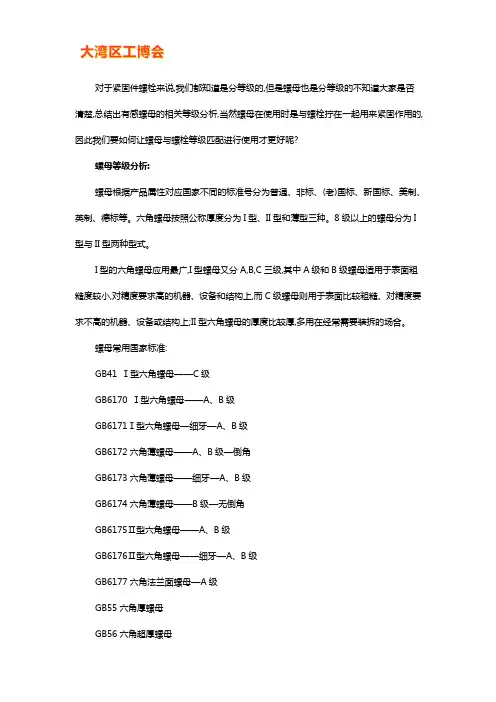

螺母等级与螺栓等级如何匹配
对于紧固件螺栓来说,我们都知道是分等级的,但是螺母也是分等级的不知道大家是否清楚,总结出有感螺母的相关等级分析,当然螺母在使用时是与螺栓拧在一起用来紧固作用的,因此我们要如何让螺母与螺栓等级匹配进行使用才更好呢?螺母等级分析:螺母根据产品属性对应国家不同的标准号分为普通、非标、(老)国标、新国标、美制、英制、德标等。
六角螺母按照公称厚度分为I型、II型和薄型三种。
8级以上的螺母分为I 型与II型两种型式。
I型的六角螺母应用最广,I型螺母又分A,B,C三级,其中A级和B级螺母适用于表面粗糙度较小,对精度要求高的机器、设备和结构上,而C级螺母则用于表面比较粗糙、对精度要求不高的机器、设备或结构上;II型六角螺母的厚度比较厚,多用在经常需要装拆的场合。
螺母常用国家标准:GB41 Ⅰ型六角螺母——C级GB6170 Ⅰ型六角螺母——A、B级GB6171Ⅰ型六角螺母—细牙—A、B级GB6172六角薄螺母——A、B级—倒角GB6173六角薄螺母——细牙—A、B级GB6174六角薄螺母——B级—无倒角GB6175Ⅱ型六角螺母——A、B级GB6176Ⅱ型六角螺母——细牙—A、B级GB6177六角法兰面螺母—A级GB55六角厚螺母GB56六角超厚螺母GB1229大六角螺母(钢结构用高强度)公制螺栓的等级有:4.6;4.8;5.8;6.8;8.8;9.8;10.9;12.9.公制螺母的等级有:4;5;6;8;10;12其中4;5是薄螺母的强度等级。
螺母A;B;C级相当与美制的G2;G5;G8的性能等级,J995中规定两者之间性能等级基本一致!I型螺母螺纹规格为M1.6~M64性能等级为6;8;10;A2-50;A2-70;A4-50;A4-70;CU2;CU3和AL4级,产品等级为A和B级,A级用于规格小于等于M16的规格;B级用于大于M16的规格!(这里的A;B指的是精度等级);II型螺母螺纹规格为M5~M36,性能等级为9和12级,产品等级为A和B级,A级用于规格小于等于M16的规格;B级用于大于M16的规格!(这里的A;B指的是精度等级);由于2型的性能等级要求很高,所以螺母的厚度较厚螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级,其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理(淬火、回火),通称为高强度螺栓,其余通称为普通螺栓。
螺栓螺母性能等级简介讲解
3、高碳钢C%>0.45%。目前市场上基本没使用
4、合金钢：在普碳钢中加入合金元素，增加钢材的一些特殊性能：如35、40铬钼、SCM435，10B38。芳生螺丝主要使用SCM435铬鉬合金钢，主要成分有C、Si、Mn、P、S、Cr、Mo。
2、g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g的公差带。
3、螺纹配合最好组合成H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合
（三）、螺纹标记
四、自攻、自钻螺纹的主要几何参数：
（一）、大径/牙外径（d1），为螺纹牙顶重合的假想圆柱直径。螺纹大径基本代表螺纹尺寸的公
1、螺栓材质公称抗拉强度达400MPa级；
2、螺栓材质的屈强比值为0.6；
3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：
1、螺栓材质公称抗拉强度达1000MPa级；
2、螺栓材质的屈强比值为0.9；
3、螺栓材质的公称屈服强度达1000×0.9=900MPa级
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。1A级公差比2A级公差大50%，比3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。1B级比2B级大50%，比3B级大75%。
牙
螺栓螺母性能表
螺纹规格 大六角头高强度螺栓 扭剪型高强度螺栓
M12 M16 M20 M22 M24 M27 M30
25 30 35 40 45 50 55
/ 25 30 35 40 /
/
8-2 GB/T1228~1231 高强度大六角头螺栓连接副施工扭矩计算 GB/T1228~1231 高强度大六角头螺栓连接副施工，是通过顶扭矩扳手拧紧螺母，10.9S 按保证扭矩 系数供货的螺栓连接副按下列公式确定施工扭矩： Ｔ＝ＫPcｄ 式中：T-施工扭矩（N·m）
M16 157 163~195 130~162
M20 245 255~304 203~252
M22 303 315~376 251~312
M24 353 367~438 293~364
M27 459 477~569 381~473
M30 561 583~696 466~578
3-2 螺母机械性能
硬度
10.9S M12-M30 一件螺栓；一件螺母；二件垫圈
8.8S
GB/T3632-1995 钢结构用扭剪型高强度螺栓连接副 10.9S M16-M24 一件螺栓；一件螺母；二件垫圈
GB/T3633-1995 钢结构用扭剪型高强度螺栓连接副技术条件
2 材料
类型
螺栓
螺母 垫圈
性能等级 10.9S
8.8S 8H 10H 35~45 HRC
6 GB/T3632~3633-1995 扭剪型高强度螺栓连接副的紧固轴力
螺纹规格
M16
公称
109
每批紧固轴力的平均
值（KN）
max
120
min
99
紧固轴力标准偏差σ（KN）≤
9.90
7 标记
螺母等级分类标准
螺母等级分类标准
螺母是固定紧固件中不可或缺的一种，它们通过锁紧和连接螺栓来完成紧固任务。
螺母的等级分类标准被广泛应用于机械装备中，以确保螺母的可靠性和性能。
螺母的等级分类标准基于其材料、制造工艺和性能等因素，按规定的标准对其进行分类。
这些标准包括ISO标准、DIN标准、ANSI标准等。
ISO标准将螺母分为五个等级：4、5、6、8和10级。
这些等级是根据螺母的最小抗拉强度来确定的。
例如，4级螺母的最小抗拉强度为400N/mm2，而10级螺母的最小抗拉强度为1000N/mm2。
DIN标准将螺母分为四个等级：0、5、6和8级。
这些等级是根据螺母的材料强度和硬度来确定的。
例如，8级螺母的材料强度为800N/mm2，硬度为28-36 HRC。
ANSI标准将螺母分为两个等级：2和5级。
这些等级是根据螺母的性能来确定的。
例如，2级螺母适用于一般用途，5级螺母适用于高强度应用。
除了这些等级，螺母还有其他分类方式，例如按形状分为六角螺母、方螺母、圆顶螺母等，按用途分为普通螺母、锁紧螺母等。
在选择螺母时，应根据具体应用场景选择合适的等级和类型，以确保螺母的可靠性和性能。
同时，在安装和使用螺母时，应遵守相关标准和规定，确保螺母得到正确的安装和使用。
螺钉的性能与等级划分国际标准
螺钉的性能与等级划分国际标准管理提醒：本帖被chenmiaooo 执行锁定操作(2008-09-23)1）.钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级。
2）.8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火+回火），通称为高强度螺栓，其余为普通螺栓。
3）.螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的。
螺栓是用"X.Y"的格式表示其强度，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa，8.8的公称抗拉强度800N/MM^2 公称屈服强度640N/MM^2例：1）.性能等级4.6级的螺栓，其含义是：该螺栓的材质公称抗拉强度达400MPa级别，螺栓材质的屈强比值为0.6，该螺栓材质的公称屈服强度达400×0.6=240MPa2）.性能等级10.9级高强度螺栓，其含义是：该螺栓材质公称抗拉强度达1000MPa级别；螺栓材质的屈强比值为0.9，该螺栓材质的公称屈服强度达1000×0.9=900MPa不锈钢螺栓通常标为A4-70，A2-70的样子，涵义另有解释，见后文，螺钉的材料。
尺寸度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、中国，日本及东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），在美国、英国及其原殖民地国家使用较多。
1）.公制计量：（10进制）1m =100 cm=1000 mm2）.英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8¢¢×25.4 =9.523）.1/4¢¢以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12 #螺栓表面的螺纹及其分类螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
螺栓和螺母等级配合标准
螺栓和螺母等级配合标准螺栓和螺母是机械连接中不可或缺的两个环节，其重要性毋庸置疑，因此对其等级配合进行规范非常必要。
为了确保螺栓和螺母的性能和质量，国际和国内都有一系列标准，下面将对其进行简单介绍。
1、ISO 标准ISO 标准是国际上最通用的标准化方法，也是螺纹连接元件等级配合的国际标准。
ISO 标准共分为三部分：1)ISO 965-1：规定了公制螺纹连接的一般尺寸和公差；ISO 标准主要是针对公制尺寸而制定的，在其标准中还规定了丝锥钻头和大小丝锥等工具的尺寸和公差。
2、GB/T 标准GB/T 标准是我国制定的螺纹连接元件等级配合标准。
其标准编号为 GB/T 6170—2000《普通六角头螺母》、GB/T 3098.1—2000《机械螺纹》等，并制定了 M1.6~M64 不同尺寸下的尺寸和公差，同时还制定了不同等级的螺栓、螺母的尺寸和能承载的负荷级别。
3、 DIN 标准DIN 标准是欧洲螺栓、螺母等级配合的标准，也是广泛被采用的一种标准，尤其是在德国等欧洲国家。
DIN 标准在和 ISO 标准中最大的不同是其对于细螺纹的规定和公差有所不同。
DIN 标准在细螺纹的规定上一般比 ISO 标准的公差精确度高，但附加副作用是其加工难度也相应地增加了。
因此针对国内市场而言，ISO 标准的应用较为普遍，而 DIN 标准则较少采用。
4、ASME/ANSI 标准ASME/ANSI 标准是美国的工业标准，在螺栓和螺母的等级配合标准方面也有标准。
其主要涵盖了螺栓、螺母、螺柱、螺纹杆等元件的尺寸、公差、工艺要求、接头表示法和能承受的负荷等。
总体而言，以上标准都是针对螺纹连接元件等级配合进行规定的。
在选型时，应根据具体的使用环境和负荷要求进行选择，并严格按照标准进行选择和使用。
虽然相应的标准可能存在差异，但其目的都是为了保证螺栓和螺母的连接性能和质量，提高工作效率和安全性。
螺栓、螺钉、螺柱尺寸公差
c.公称长度L6-d螺纹来自度d．螺纹长度A、B、C级产品螺纹长度b的公差为 ，bm的公差A级产品为js16，B级和C级为js17。P代表螺距；Ls代表最小无螺纹杆部长度；Lg代表最末一扣完整螺纹至支承面的最大长度（包括螺纹收尾），因而也是最小夹紧长度。
b尺寸公差+2P仅适用于在产品标准中未规定Ls和Lg的场合。
bm仅指螺柱拧入金属端的螺纹长度。
5内六角和开槽的深度
6其他部位的公差
6．其他部位的公差。
a．形状为a时，头部直径dk的公差A级产品为h13。.滚花头用±IT13。头部形状为b时，dk的公差为h14。沉头螺钉直径与高度的综合控制，按GB/T 5279或GB/T 规定。对B、C级产品，头部直径的公差不作规定。
6-b头部厚k的公差
b.头部厚部k的公差
图b中，六角法兰面螺栓和螺钉，仅规定为k的最大值。
4-内扳拧部位公差
4．内扳拧部位公差
a．内六角对边宽度S的公差和内六角对角最小宽度emin
A级产品的对边宽度如图所示，B级和C级不作规定。A级产品对角宽度最小值emin=，B级和C级不作规定。
4-b开槽宽度公差
b．开槽宽度公差
开槽宽度公差只规定了A级产品，B级和C级不作规定。公差C13用于n≤1mm，C14用于n＞1mm。
kw量规检验，见相应产品标准。
外扳拧部位对角宽度
对图b所示形状，emin与Smin的关系A、B、C级产品均为emin=，emin=（用于法兰面螺栓和螺钉，以及其他冷镦成形而无切边工序的产品）。对图a所示形状，emin=。
外扳拧头部高度k
图a中k的公差，A级为js14；B级为js15；C级k＜10mm为js16，k≥10mm为js17.
螺母强度性能等级分类及其力学性能浅析
螺母强度性能等级分类及其力学性能浅析
螺母的强度性能等级按GB3982.2—1982分为7个强度性能等级，螺母的强度性能等级与调节阀的螺栓性能等级的对应关系见表7-9各性能等级螺母的力学性能见表7-10。
螺栓、螺母的材料选择，主要根据其强度级别来决定，阀门一般应使螺母材料比螺栓材料低一级，硬度低20~40HB，可以避免螺栓咬死和磨损。
2．碳钢中可增添合金元素。
3．性能等级是用螺栓的强度性能等级代号的前面一个数字标记，表示该螺栓为可与该螺母相配螺栓中最高性能的螺栓，数字乘以100即为其公称保证应力。
控制阀螺栓的保证应力由以下方法确定。
将螺栓与螺母旋合，进行拉伸试验，螺栓产生12.5μm的永久变形时的最大拉力与螺纹应力面积的比值即为螺栓的保证应力。
螺母螺栓公差等级
1.螺栓、螺母配对等级
一般：螺母4级-------螺栓3.6、4.6、4.8级
5------- 3.6、4.6、4.8、5.6、5.8
6------- 6.8
8------- 8.8
9------- 8.8
10------ 9.8、10.9
12------ 12.9
2. 螺母比螺栓便宜,万一失效换螺母比换螺栓经济.
3. .配对螺栓\螺母加工精度等级
根据内外螺纹加工难易一般外螺纹高一级.
4.8级别A3 Q235，Q195等低碳钢
5.8级别Q235以上所有材质都可以，不需要热处理
8.8级别螺纹直径16MM以下，35# 调质热处理
16mm以上，45# 和低碳合金钢调质处理当然中碳合金钢就更好了，但是浪费材料。
如10B21 10.9级别中碳合金钢调质热处理35CRMO 40CR 等。
主要考察的是抗拉强度等机械性能，只要达到抗拉强度等机械性能用什么材料都可以。
螺纹性能
试验的紧固件其最高硬度近似对应最大抗拉强度， 虽然标准中没有规定最大抗拉强度，但最高硬度值 己经限制了最大抗拉强度指标。
▲ 为什么螺栓、螺钉和螺柱的最小抗拉强度、最 小屈服强度大于标准中的公称值？
为了防止螺纹组合件在拧紧时发生脱扣，经试 验对螺栓、螺母的机械性能作了修改，提高了部分 抗拉强度值，为了不改变标记制度的规定，各性能 等级仍保留了符号标记制度的指标数值为公称值。
使其断裂，测量试验前后的长度，根据公式计算出δ5。
2).断面收缩率ψ：试样原横截面积减拉断后的断口面积的差除原横截面积的百分比。
塑性、 3).楔负荷：在拉力试验机上用 4°、6°、或 10°楔铁放在螺栓支承面上进行拉伸，
3
韧性指标 加载直到断裂。但断裂处不得在头杆结合部。楔负荷试验后不必再做头部坚固度实验。
表面缺陷
按GB/T5779.1或.GB/T5779.3规定
★ 螺拴、螺钉和螺柱的强度等级（性能等级） 的注意点：
▲ 决定螺栓、螺钉和螺柱性能等级大小的主要决 定因素是制造该产品的材料和产品热处理工艺。
对于 8.8 级以上（含 8.8 级）的产品必须进行 热处理后才能达到性能要求。 性能等级为 3.6 级的可采用低碳钢生产。性能等级 为 4.6；4.8；5.6；5.8；6.8 级的可采用低碳钢或 中碳钢生产。但屈强比为 0.8 的必须通过冷作硬化 来实现。5.6 级若用中碳钢生产则必须经消除冷作 硬化处理。 国标中还规定：
▲ 屈强比的物理意义： 表示了σs或σp0.2与σb的接近程度。 屈强比的大小，表示了钢材所受强化的程度，（同样也反映了紧固件在加工时所受强化的
程度。屈强比越大，所受的强化程度也越大。 如：性能等级为 3.6 级的螺栓，其屈强比为 0.6，表明在加工中未受到强化。而屈强比为
A563M螺栓螺母
ASTM A563M-公制碳钢和合金钢螺母性能等级规定1 前言1.1本规范包括常用的与螺丝、螺栓以及其它外螺纹紧固件配合的8个性能等级的碳钢以及合金钢的六角螺母和六角法兰螺母的机械及化学成分要求。
（备注1 –本规范中所称得等级皆是指性能等级。
备注2 – 5，9，10，12级的性能等级要求等同ISO898-2.8S和10S的等级要求等同ISO 4775高强度结构栓接用宽对边六角螺母.产品等级B.性能类别8和10，的要求。
8S3和10S3在ISO 规范中无相应规定）1.2 8S3和10S3等级的螺母必须遵从ASTM A588/A588M做防锈处理1.3 每一等级适用的螺母尺寸范围详见机械性能要求表格1.4 附录X1是一个给设计师及采购选择合适等级的指南1.5 附录X2是关于六角开槽螺母和六角锁紧螺母相关性能的数据。
（备注3 –本规范为ASTM A 563的公制指南）1.6 除另有说明外，本规范中所列出的项目均遵从ASTM F 1789对其定义的解说。
2 参考数据2.1 ASTM标准A 153/A153M 钢铁零件热浸镀锌规范A 325M 热处理后抗拉强度在830Mpa以上的结构螺栓（公制）规范A 394标准热镀锌电力铁塔螺栓A 490M结构钢连接用10.9和10.9.3级高强度钢螺栓(米制)标准规范A 588/A 588M 4英寸(100mm)厚屈服点最小为50ksi(345MPa)的高强度低合金结构钢标准规范A 751钢制品化学分析的试验方法、操作和术语B 695 钢铁表面的锌机械沉积镀层标准规范D 3951商业用包装规范F 568M: 碳素和合金钢外螺纹米制紧固件标准规范F 606M: 测定外螺纹及内螺纹紧固件、垫圈及铆钉机械特性的标准试验方法(米制)F 812/F 812M: 英制和米制系列螺母的表面不均匀性F789：F16机械紧固件标准术语G101：低合金钢耐大气腐蚀估价2.2 ANSI标准B1.13M M型米制螺纹B18.2.4.1M 公制六角螺母，1型B18.2.4.2M 公制六角螺母，2 型B18.2.4.3M 公制开槽六角螺母B18.2.4.4M 公制六角法兰螺母B18.2.4.5M 公制六角锁紧螺母B18.2.4.6M 公制重型六角螺母2.3 ISO 标准ISO 898-2 紧固件机械性能规范，第二部分，螺母及标准负荷要求ISO 4775高强度结构栓接用宽对边六角螺母.产品等级B.性能类别8和103 订单要求3.1如要采购本规范下所定义的螺母，则订单应包括以下信息：3.1.1 数量（所需螺母数量）3.1.2 公称通径和螺距3.1.3 关于所需螺母的类型的基本描述(比如，六角，六角法兰等)3.1.4 螺母性能等级3.1.5 镀锌-对镀锌的加工要求，热浸，机械沉积或是不需要（具体见4.7的要求）3.1.6 其它表面处理-如有需要的其它防护处理3.1.7 ASTM标准的名称，出版年份，以及3.1.8 其它特殊要求3.2 如对螺母的抗拉强度有要求，则任一等级的螺母都可用相同对边宽的高等级螺母替代。
螺栓与螺母联接的强度等级
螺栓与螺母联接的强度等级及配合碳钢：公制螺栓机械性能等级可分为：3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9共10个性能等级。
强度等级标记代号由“.”隔开的两部分数字组成。
标记代号中“.”前数字部分的含义表示公称抗拉强度，如4.8级的“4”表示公称抗拉强度400N/mm²的1/100。
标记代号中“.”和点后数字部分的含义表示屈强比，即公称屈服点或公称屈服强度与公称抗拉强度之比。
如4.8级产品的屈服点为320N/mm²。
公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6H、7H。
螺纹配合最好组合成H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合。
图1碳钢（发黑）内六角圆柱头螺栓与螺母不锈钢产品分为60,70,80(奥氏体)；50,70,80,110(马氏体)；45,60（铁氏体）三类。
强度等级标志由“—”隔开的两部分组成。
标志代号中“—”前符号表示材料。
如：A2，A4等标志“—”后表示强度，如：A2-70英制螺纹：外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
图2不锈钢六角头螺栓与螺母螺纹：1．螺纹的形成和结构（1）螺纹的形成：圆柱面上一点绕圆柱的轴线作等速旋转运动的同时又沿一条直线作等速直线运动，这复合运动的轨迹就是螺旋线。
（2）螺纹的结构：螺纹的凸起部分称为牙顶，沟槽部分称为牙底。
为了螺纹在安装时，防止端部损坏，在螺纹的起始处加工成锥形的倒角或球形的倒圆。
在螺纹的结束处有收尾或退刀槽。
2．螺纹的结构要素（1）牙型：由三角形。
螺栓配对技术要求
螺母的强度性能等级按 GB 3982.2-1982 分为 7 个强度性能等级。螺母的强度性 能等级与螺栓性能等级的对应关系见表 7θ，各性能等级螺母的力学性能见表 7 -10。 螺栓、螺母的材料ቤተ መጻሕፍቲ ባይዱ择，主要根据其强度级别来决定，一般应使螺母材料比螺 栓材料低一级，硬度低 20~40HB，这样可以避免螺栓咬死和磨损。
1. 螺栓、螺母配对等级 一般：螺母 4 级-------螺栓 3.6、4.6、4.8 级 5------- 3.6、4.6、4.8、5.6、5.8 6------- 6.8 8------- 8.8 9------- 8.8 10------ 9.8、10.9 12------ 12.9
4.8 级别 A3 Q235，Q195 等低碳 钢 5.8 级别 Q235 以上所有材质都可以，不需要热处理 8.8 级别 螺纹直径 16MM 以下，35# 调质热处理 16mm 以上，45# 和低碳合金钢调质处理 当然中碳合金钢就更好了，但是浪 费材料。如 10B21 10.9 级别 中碳合金钢调质热处理 35CRMO 40CR 等。。 主要考察的是抗拉强度等机械性能，只要达到抗拉强度等机械性能用什么材料 都可以。 4 级螺母----------------3.6、4.6 、4.8(>M16)螺栓 5 级螺母----------------3.6、4.6、4.8(≤M16)螺栓 ----------------5.6、5.8(≤M39)螺栓 6 级螺母----------------6.8(≤M39)螺栓 8 级螺母----------------8.8(≤M39)螺栓 9 级螺母----------------9.8(≤M16)螺栓 10 级螺母---------------10.9(≤M39)螺栓 12 级螺母---------------12.9(≤M39)螺栓
