史密斯热水器说明书资料
AO史密斯电热水器使用说明书

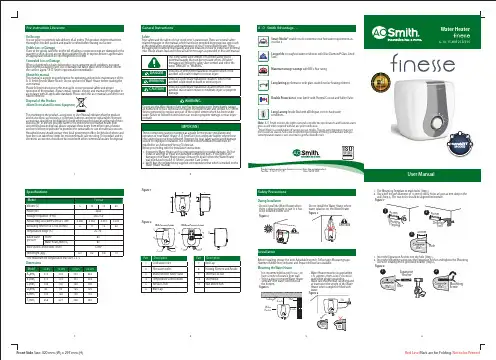

IMPORTANT
These instructions have been written as a guide for the proper installation and operation of your Water Heater. A. O. Smith will not accept any liability where these instructions have not been followed. However, for your safety and to avoid damage caused by improper installation, it is recommended that Water Heater must be installed by an Authorised Service Technician.
Visible Loss or Damage If any of the goods called for on the bill of lading or express receipt are damaged or the quantity is short, do not accept them until the freight or express delivery agent makes an appropriate notation on your freight bill or receipt.
15 Ltrs. 373 373 100 125 130 348
25 Ltrs. 444 444 100 125 135 383
25 0.505
22
13
3
Front Side Size: 420 mm (W) x 297 mm (H)
Smith史密斯热水器说明书

JSQ-C3AX安装与使用说明书INSTALLATION& INSTRUCTION MANUAL()家用燃气快速热水器全国统一24小时服务热线4008288988D o m e s t i c G a s I n s t a n t a n e o u s W a t e r H e a t e r 含保修服务规定及装箱单C3A目录用户必读 (1)安全注意事项 (2)外观特征 (3)热水器主机 (3)规格参数 (5)产品特点 (6)安装说明 (8)安装前的注意事项 (8)安装场所的确认 (8)关于通风 (9)热水器的安装要求 (10)热水器的安装 (11)排烟管安装 (12)安装参考图 (13)排烟管接头的设置标准 (13)排烟管延长时的安装标准 (14)排烟管安装的注意事项 (15)进冷水管及出热水管的安装 (16)燃气管道安装 (16)电气布线施工 (17)线控器(选购件)的安装 (17)一氧化碳报警器(选购件)的安装 (18)试运行 (19)使用说明 (20)控制器的使用 (20)线控器的使用(选购件) (21)一氧化碳报警器的使用(选购件) (21)热水器启动时的操作步骤 (21)调节热水温度 (22)温度设定方法 (23)寒冷天气防止冻伤热水器的方法 (24)保养说明 (25)日常检查(定期进行) (25)日常保养(定期进行) (25)热水器主机 (25)定期检查的建议 (25)故障判断 (26)故障及原因 (26)故障代码 (28)注意 (29)装箱单 (29)保修服务规定 (30)用户必读在安装和使用燃气热水器时, 请您仔细阅读说明书, 并务必保存好此说明书以备将来参考使用。
●只有取得本公司承认的专业人员才可以为您安装艾欧史密斯热水器,对于未取得本公司承认的人员的安装或使用自备的安装材料安装本公司热水器,由此导致的包括但不限于管路泄漏、坠机、安装不良影响热水器的正常运行和使用性能,和对热水器本体造成不良影响或损坏等后果以及因此所产生的一切损失,本公司恕不承担任何责任。

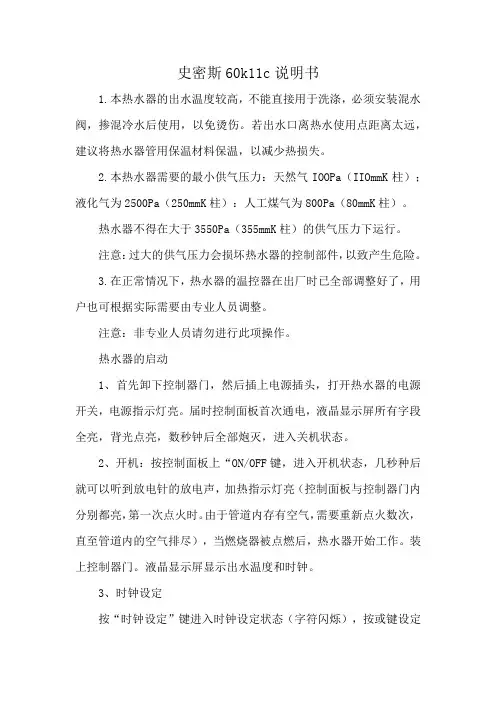

史密斯60k11c说明书

史密斯60k11c说明书1.本热水器的出水温度较高,不能直接用于洗涤,必须安装混水阀,掺混冷水后使用,以免烫伤。
若出水口离热水使用点距离太远,建议将热水器管用保温材料保温,以减少热损失。
2.本热水器需要的最小供气压力:天然气IOOPa(IIOmmK柱);液化气为2500Pa(250mmK柱):人工煤气为800Pa(80mmK柱)。
热水器不得在大于3550Pa(355mmK柱)的供气压力下运行。
注意:过大的供气压力会损坏热水器的控制部件,以致产生危险。
3.在正常情况下,热水器的温控器在出厂时已全部调整好了,用户也可根据实际需要由专业人员调整。
注意:非专业人员请勿进行此项操作。
热水器的启动1、首先卸下控制器门,然后插上电源插头,打开热水器的电源开关,电源指示灯亮。
届时控制面板首次通电,液晶显示屏所有字段全亮,背光点亮,数秒钟后全部炮灭,进入关机状态。
2、开机:按控制面板上“ON/OFF键,进入开机状态,几秒种后就可以听到放电针的放电声,加热指示灯亮(控制面板与控制器门内分别都亮,第一次点火时。
由于管道内存有空气,需要重新点火数次,直至管道内的空气排尽),当燃烧器被点燃后,热水器开始工作。
装上控制器门。
液晶显示屏显示出水温度和时钟。
3、时钟设定按“时钟设定”键进入时钟设定状态(字符闪烁),按或键设定小时,设定范围为“1-12”,再按“时钟设定”键可设定分钟,按其它键(不包括"V或键)或再按“时钟设定”键,或停止按键5秒后确认当前设置。
AM为上午,PM下午(图10以上午10点为例)4、温度设定:按“T"或“J"键直接进入温度设定状态,再“T"或“J"键可设置温度,按其它键或停止5秒后确认当前设置。
设定范围为“45-65℃”(图11)5、定时加热:按“定时设定”键进入定时设定状态,按“T"或键先设定“定时开时间”,(设定范围为“1-24”)再按“定时设定”可设定“定时关时间”,按其它键或停止5秒后确认当前设置。
AO史密斯中央电热水器说明书

用户必读在安装和使用热水器之前,请您仔细阅读说明书,并务必保存好此说明书以备将来参考使用。
●对于本热水器的非正确安装,艾欧史密斯公司恕不承担任何责任。
只有取得本公司承认的专业人员才可为您安装史密斯热水器。
●对热水器进行任何维护保养和维修前,请务必断开电源。
非专业人员不得调整和维修热水器。
●热水器可能导致严重烫伤。
务必将热水与冷水混合后再进行沐浴或洗涤。
●如果热水器受到无水干烧系统产生蒸汽或不正常的热水,任何部件被水浸泡,应由合格的专业人员检查或修理后方可再使用。
●对于配有电源线的热水器,若电源软线损坏,必须由制造厂维修部门和专业人员前来更换。
本热水器的重要部件均有绝缘和隔热层防护。
请用户放心使用。
●热水器配有泄压安全阀,为了使用安全,不可私自改动其安装位置,严禁堵塞其出口。
注意:如果不完全遵守此说明书的内容,将会引起失火,导致财产损失,人身伤亡或死亡。
警告:电源插座必须有可靠接地才能通电使用,严禁在无可靠接地的情况下使用热水器!产品特点一、高效双温控系统:史密斯电热水器具有独特的双温控,双加热系统,使史密斯热水器具有快速升温的特点,但决不会让您承受双倍的加热功率。
其奥妙就在于采用了高效双温控系。
当热水器水箱注满冷水开始工作时,上加热棒在温控器的控制下快速加热水箱上部的水,下部的加热棒受上温控器的控制处于待命状态。
当上部水被加热到所设定温度,此时您就可以开始使用热水了,同时上加热棒停止加热切换到下加热棒继续加热直至下部水被加热到所设定温度。
对于EES普通功率到(3800W以下),上下电热棒在恒温控制下不会同时工作,使用同样的大功率可以快速得到您所需要的热水。
二、金圭内胆:史密斯公司运用先进防腐工艺,将特种硅化物均匀地涂在内胆表面,经高温处理后与内壁融为一体,形成金圭特护内胆。
史密斯热水器e60etd说明书

史密斯热水器e60etd说明书史密斯热水器E60ETD是一款高效、节能且可靠的电热水器。
它采用先进的技术,提供持久而稳定的热水供应,适用于家庭、商业和工业场所。
本说明书将详细介绍该热水器的特点、使用方法、注意事项和维护保养等内容。
一、产品特点:1.先进的加热技术:热水器采用高效电加热元件,加热速度快,热水供应稳定。
2.节能环保:具备智能温度控制系统,可根据不同需求进行温度调节,节约能源。
3.安全可靠:热水器内置安全开关和漏电保护装置,确保使用过程安全可靠。
4.多种安装方式:热水器可选择墙挂式或立式安装方式,适应不同空间需求。
二、使用方法:1.安装前准备:在安装前,请确保电源和水源已经关闭,水管连接好。
2.安装步骤:a.选择适合的安装方式:根据空间需求选择墙挂式或立式安装方式。
b.固定支架:按照说明书上的标注,将支架固定在墙壁上。
c.连接水管:将热水器的进水口和出水口与水管连接好,确保紧固。
d.连接电源:将电源线与电热水器连接好,注意接线的正确性。
e.完成安装:根据安装说明书,确认所有步骤均已完成,检查安装是否稳固。
3.使用方法:a.开机操作:将电热水器的电源插头插入插座,并打开电热水器的总电源开关。
b.温度调节:根据需求旋转温度调节钮,调节水温。
c.等待加热:热水器启动后,需要一段时间进行加热,请耐心等待。
d.使用热水:当热水温度达到设定值后,即可使用热水。
e.关机操作:使用完毕后,请将电热水器的总电源开关关闭,并拔下电源插头。
三、注意事项:1.请勿在电热水器未停止工作时进行维修或清洗。
2.清洗热水器时,请先将电源关闭,并等待热水器冷却后进行操作。
3.请确保电热水器的电源线不被压扁或损坏。
4.热水器安装位置请保持通风良好,远离易燃材料,并避免阳光直射。
5.使用时请勿将热水器放置在易燃、易爆等危险环境中。
四、维护保养:1.定期清洗:根据使用情况,定期清洗热水器,避免水垢对热水器的影响。
2.检查安全装置:定期检查热水器的安全开关和漏电保护装置是否正常。
史密斯燃气热水器JSQ16L,20LA1说明书

14
安装说明书
15
外形尺寸图
26
保修服务规定
27
注意
28Leabharlann 户必读用户必须严格按照本说明书中所阐述的安装规范请专业人员安装,并按照说明 书中的使用方法使用热水器。否则,对于一切因为未按照本安装使用说明书规定安 装、使用热水器而造成的安全方面的事故,本公司恕不承担任何经济和法律责任。
敬请分室安装,确保通风良好。 严禁将热水器安装在室外或浴室内。 严禁在无烟道情况下使用热水器。 严禁在无可靠接地状态下使用本热水器。 使用液 化 石 油气时 , 请务必使 用 流量为0 . 8立 方米 / 小 时 以 上 的减压 阀 ;使用 人工煤 气 或天然 气 时 ,燃气 管 路 及球阀 通 径不得小 于1 5毫米 。否 则将影 响 使 用 效果,造成出水温度不够。 2 2 0伏 电 源 插 座 中 的 地 线 必 须 可 靠 接 地 , 以 保 证 使 用 安 全 。 本机能效等级为 2 级,额定热负荷热水效率不低于 88 %,依据国家标准 G B20665-2006。
JSTQ_20
JSTQ_20
(X) (X)
目录
用户必读
1
请严格遵守(安全上的注意事项)
2
各部件名称和用途
6
使用方法 初次使用时的操作步骤
7
使用方法 日常使用时的操作步骤
8
使用方法 寒冷天气防止冻伤热水器的方法
9
热水器积水结冰冻结后的处理方法
10
日常检查及保养的方法
11
故障 判 断-1
12
故障 判 断-2
13
热水器的性能及规格
史密斯使 用 说 明(完整资料).doc

【最新整理,下载后即可编辑】史密斯使用说明一、使用注意事项:1.本热水器的出水温度较高,不能直接用于洗涤,必须安装混水阀,掺混冷水后使用,以免烫伤。
若出水口离热水使用点距离太远,建议将热水器管用保温材料保温,以减少热损失。
2.本热水器需要的最小供气压力:天然气1100Pa(110mm水柱);液化气为2500Pa(250mm水柱);人工煤气为800Pa(80mm水柱)。
热水器不得在大于3550Pa(355mm水柱)的供气压力下运行。
注意:过大的供气压力会损坏热水器的控制部件,以致产生危险。
3.在正常情况下,热水器的温控器在出厂时已全部调整好了,用户也可根据实际需要由专业人员调整。
注意:非专业人员请勿进行此项操作。
二、热水器的启动1、首先卸下控制器门,然后插上电源插头,打开热水器的电源开关,电源指示灯亮。
届时控制面板首次通电,液晶显示屏所有字段全亮,背光点亮,数秒钟后全部熄灭,进入关机状态。
2、开机:按控制面板上“ON/OFF”键,进入开机状态,几秒种后就可以听到放电针的放电声,加热指示灯亮(控制面板与控制器门内分别都亮,第一次点火时。
由于管道内存有空气,需要重新点火数次,直至管道内的空气排尽),当燃烧器被点燃后,热水器开始工作。
装上控制器门。
液晶显示屏显示出水温度和时钟。
3、时钟设定按“时钟设定”键进入时钟设定状态(字符闪烁),按“↑”或“↓”键设定小时,设定范围为“1-12”,再按“时钟设定”键可设定分钟,按其它键(不包括“↑”或“↓”键)或再按“时钟设定”键,或停止按键5秒后确认当前设置。
AM为上午,PM为下午(图10以上午10点为例)4、温度设定:按“↑”或“↓”键直接进入温度设定状态,再“↑”或“↓”键可设置温度,按其它键或停止5秒后确认当前设置。
设定范围为“45-65℃”(图11)5、定时加热:按“定时设定”键进入定时设定状态,按“↑”或“↓”键先设定“定时开时间”,(设定范围为“1-24”)再按“定时设定”可设定“定时关时间”,按其它键或停止5秒后确认当前设置。
285升AO史密斯说明书

285升AO史密斯说明书285升AO史密斯是一种质量优良的电热水器,使用史密斯电热水器的人们,可以随时享受到热水的沐浴,即使是在严寒的冬天,电热水器也会快速的加热,满足人们的需求。
但是,有的读者朋友曾经表示,使用史密斯电热水器的时候出现问题,对此,小编就史密斯电热水器的正确使用方法做以说明,希望能够帮助读者朋友们解决问题。
史密斯电热水器简介史密斯电热水器是由美国的A.Q. 史密斯公司生产出品的电热水器。
美国的A.Q. 史密斯公司生产的史密斯热水器是一个国际的著名品牌,在世界上享有极高的声誉。
史密斯电热水器的科技含量较高,功能强大,因此在使用的过程中,用户常常会“不知所措”,这是常见的现象,下面小编就来为大家介绍关于史密斯电热水器的具体的使用方法。
史密斯电热水器的正确使用方法首先,在使用史密斯电热水器之前,应该仔细阅读热水器的使用说明书。
在保证热水器正确安装的前提下才能够开始使用,如果自己不能安装电热水器,需要请求专业人员的帮助。
先来告诉大家怎样启动电热水器,先将电热暑期的电源插头插进插座里,电路电压要求在220V ,插好电源好,打开热水器的电源开关。
然后找到开机键,即为控制面板上的“ON/OFF ”键,按一下按键,电热水器随即进入开机状态。
接下来,就需要将水加热,这样才能够获得热水,加热的时候,应该先找到设定时钟的按键,设定好加热的时间,这样热水在加热后就能够在设定的时间内,保持着相对恒定的温度。
,选择好加热的时间之后,接下来应该设定温度,这个比较重要,热水温度就取决于你在这里选择的温度的高低,一般情况下,将温度设定在45 ℃~65 ℃这个范围之内比较合理。
接下来,就应该找到面板上的“加热”按钮,选择加热,电热水器就会快速的进行加热,短短几分钟,用户就能够获得温暖的热水。
史密斯热水器说明书资料

用户必读在安装和使用热水器之前,请您仔细阅读说明书,并务必保存好此说明书以备将来参考使用。
● 对于本热水器的非正确安装,艾欧史密斯公司恕不承担任何责任。
只有取得本公司承认的专业人员才可为您安装史密斯热水器。
● 对热水器进行任何维护保养和维修前,请务必断开电源。
非专业人员不得调整和维修热水器。
● 热水器可能导致严重烫伤。
务必将热水与冷水混合后再进行沐浴或洗涤。
● 如果热水器受到无水干烧系统产生蒸汽或不正常的热水,任何部件被水浸泡,应由合格的专业人员检查或修理后方可再使用。
● 对于配有电源线的热水器,若电源软线损坏,必须由制造厂维修部门和专业人员前来更换。
本热水器的重要部件均有绝缘和隔热层防护。
请用户放心使用。
● 热水器配有泄压安全阀,为了使用安全,不可私自改动其安装位置,严禁堵塞其出口。
注意:如果不完全遵守此说明书的内容,将会引起失火,导致财产损失,人身伤亡或死亡。
警告 : 电源插座必须有可靠接地才能通电使用,严禁在无可靠接地的情况下使用热水器产品特点一、高效双温控系统:!史密斯电热水器具有独特的双温控,双加热系统,使史密斯热水器具有快速升温的特点,但决不会让您承受双倍的加热功率。
其奥妙就在于采用了高效双温控系。
当热水器水箱注满冷水开始工作时,上加热棒在温控器的控制下快速加热水箱上部的水,下部的加热棒受上温控器的控制处于待命状态。
当上部水被加热到所设定温度,此时您就可以开始使用热水了,同时上加热棒停止加热切换到下加热棒继续加热直至下部水被加热到所设定温度。
对于 ees 普通功率到( 3800w 以下),上下电热棒在恒温控制下不会同时工作,使用同样的大功率可以快速得到您所需要的热水。
二、金圭内胆:史密斯公司运用先进防腐工艺,将特种硅化物均匀地涂在内胆表面,经高温处理后与内壁融为一体,形成金圭特护内胆。
它能承受巨大的水流冲击而不脱落、不破碎并使内胆中的水与内胆完全隔离。
它通过了美国“ ul 标准”的 10 万次疲劳寿命实验,是当今最有效的抗锈蚀、防结垢的热水器内胆之一。
史密斯热水器说明书资料

史密斯热水器说明书资料12020年4月19日用户必读在安装和使用热水器之前,请您仔细阅读说明书,并务必保存好此说明书以备将来参考使用。
● 对于本热水器的非正确安装,艾欧史密斯公司恕不承担任何责任。
只有取得本公司承认的专业人员才可为您安装史密斯热水器。
● 对热水器进行任何维护保养和维修前,请务必断开电源。
非专业人员不得调整和维修热水器。
● 热水器可能导致严重烫伤。
务必将热水与冷水混合后再进行沐浴或洗涤。
● 如果热水器受到无水干烧系统产生蒸汽或不正常的热水,任何部件被水浸泡,应由合格的专业人员检查或修理后方可再使用。
● 对于配有电源线的热水器,若电源软线损坏,必须由制造厂维修部门和专业人员前来更换。
本热水器的重要部件均有绝缘和隔热层防护。
请用户放心使用。
● 热水器配有泄压安全阀,为了使用安全,不可私自改动其安装位置,严禁堵塞其出口。
注意:如果不完全遵守此说明书的内容,将会引起失火,导致财产损失,人身伤亡或死亡。
22020年4月19日警告:电源插座必须有可靠接地才能通电使用,严禁在无可靠接地的情况下使用热水器!产品特点一、高效双温控系统:史密斯电热水器具有独特的双温控,双加热系统,使史密斯热水器具有快速升温的特点,但决不会让您承受双倍的加热功率。
其奥妙就在于采用了高效双温控系。
当热水器水箱注满冷水开始工作时,上加热棒在温控器的控制下快速加热水箱上部的水,下部的加热棒受上温控器的控制处于待命状态。
当上部水被加热到所设定温度,此时您就能够开始使用热水了,同时上加热棒停止加热切换到下加热棒继续加热直至下部水被加热到所设定温度。
对于ees普通功率到(3800w以下),上下电热棒在恒温控制下不会同时工作,使用同样的大功率能够快速得到您所需要的热水。
二、金圭内胆:史密斯公司运用先进防腐工艺,将特种硅化物均匀地涂在内胆表面,经高温处理后与内壁融为一体,形成金圭特护内胆。
它能承受巨大的水流冲击而不脱落、不破碎并使内胆中的水与内胆完全隔离。
AO史密斯电热水器E80HGD使用说明书

AO史密斯电热水器E80HGD使用说明书AO史密斯电热水器E80HGD使用说明书:1、插上电源,按下AO史密斯电热水器E80HGD的开关按钮,同时设置一下水温。
一般情况下,我都设置在45度,冬天的话,温度可以相对地调高一点。
2、等水烧开了之后,先把阀门调至中间位置,放会水,试下水温不凉了再开始使用。
(一般阀门左侧标有H字样是热水,右侧标有C是冷水。
热水显示红色标识,冷水显示蓝色表示。
)3、等水温恒定了之后可以使用,因为AO史密斯电热水器E80HGD四周都是水,很容易触电,所以,在使用过程中尽量不要用手或者其它部位触碰其它地方,尤其是电源周围。
4、使用AO史密斯电热水器E80HGD时,当打开水阀而没有出水时,要立即断开电源,防止因故障使AO史密斯电热水器E80HGD 在无流动水的情况下工作而损坏。
5、如果水压或电压过低,应暂停使用。
6、使用完毕后,先关闭AO史密斯电热水器E80HGD上的开关,等手擦干之后,再拔掉电源。
AO史密斯电热水器E80HGD使用注意事项:1、使用AO史密斯电热水器E80HGD时,接通电源,指示灯亮,表示正在电加热,当水温达到设定值后,指示灯熄灭,表示切断电源。
这样指示灯时亮、时熄表示正在自动保温。
2、AO史密斯电热水器E80HGD(贮水式)要先注满水,再通电加热,经预热后即可使用。
如遇到水源压力下降或突然停水,最好关闭电源。
3、AO史密斯电热水器E80HGD都配有水龙头,并带有回流装置,通常用“蓝色”表示冷水,用“红色”表示热水。
使用时,旋开“红色,”水龙头,就有热水流出,此时如水温过高,可同时旋开“蓝色”水龙头,并调节出水量大小,即可得到适温的热水。
4、AO史密斯电热水器E80HGD的温度调节器上,都有水温标志刻度,如用“I”、“Ⅱ”、“Ⅲ”或标示英文、阿拉伯数字表示水温低、中、高的调节位置,把温度调节旋钮对准某个标志,热水器的水温就会保持在该档指示所设定的温度。
在使用时,先让水洒出来试出实际水温,才能进行淋浴,防止水温过高,烫伤皮肤。
史密斯热水器说明书

史密斯热水器说明书1. 简介史密斯热水器是一种高效、节能的热水器,为用户提供舒适的热水浴和洗涤体验。
本说明书将为您介绍热水器的安装、操作和维护等基本知识,以确保您正确地使用和维护史密斯热水器。
2. 安装2.1 安全事项在安装史密斯热水器之前,请务必阅读以下安全事项,并确保您理解并遵守它们:•在安装过程中,务必关掉供电电源并断开所有电源线。
•确保安装位置平稳和坚固,以防止热水器晃动或倒塌。
•请勿将热水器安装在易燃物体附近,以防止火灾。
2.2 安装步骤请按照以下步骤安装史密斯热水器:1.选择一个合适的安装位置,确保垂直壁面能够承受热水器的重量。
2.使用螺丝刀将安装板固定在垂直壁面上。
3.将热水器的背面对准安装板上的安装孔,并使用螺丝将热水器固定在安装板上。
4.连接热水器的进水管和出水管。
5.打开进水阀和出水阀,检查连接是否牢固且无漏水现象。
6.连接热水器的供电线,确保与电源匹配,并固定好线缆。
3. 操作3.1 开关机史密斯热水器配有方便的开关机按钮,您可以按下“开”按钮来打开热水器,按下“关”按钮来关闭热水器。
3.2 温度调节您可以通过旋转调节器来控制热水器的水温。
请根据个人需求选择合适的水温。
3.3 定时功能史密斯热水器还配有定时功能,您可以设置热水器在特定时间段内进行加热。
这可以帮助您节省能源,并在需要时享受即时的热水。
4. 维护4.1 清洁定期清洁热水器可以确保其正常运行和延长使用寿命。
请按照以下步骤进行清洁:1.关闭供电电源并断开所有电源线。
2.使用湿布轻轻擦拭热水器的外壳,确保其干净无尘。
3.检查热水器的进水管和出水管是否有结垢或杂物堵塞,如有需要清理。
4.2 检查定期检查热水器的工作状态可以及时发现和解决问题。
请按照以下步骤进行检查:1.检查热水器的进水和出水温度,确保水温符合设定要求。
2.检查热水器的所有连接件,确保没有松动或漏水。
3.检查热水器的过载保护装置,确保其正常工作。
4.3 维修如果您在使用热水器时遇到问题,请不要自己拆卸或修理热水器。
Smith史密斯热水器说明书

JSQ-C3AX安装与使用说明书INSTALLATION& INSTRUCTION MANUAL()家用燃气快速热水器全国统一24小时服务热线4008288988D o m e s t i c G a s I n s t a n t a n e o u s W a t e r H e a t e r 含保修服务规定及装箱单C3A目录用户必读 (1)安全注意事项 (2)外观特征 (3)热水器主机 (3)规格参数 (5)产品特点 (6)安装说明 (8)安装前的注意事项 (8)安装场所的确认 (8)关于通风 (9)热水器的安装要求 (10)热水器的安装 (11)排烟管安装 (12)安装参考图 (13)排烟管接头的设置标准 (13)排烟管延长时的安装标准 (14)排烟管安装的注意事项 (15)进冷水管及出热水管的安装 (16)燃气管道安装 (16)电气布线施工 (17)线控器(选购件)的安装 (17)一氧化碳报警器(选购件)的安装 (18)试运行 (19)使用说明 (20)控制器的使用 (20)线控器的使用(选购件) (21)一氧化碳报警器的使用(选购件) (21)热水器启动时的操作步骤 (21)调节热水温度 (22)温度设定方法 (23)寒冷天气防止冻伤热水器的方法 (24)保养说明 (25)日常检查(定期进行) (25)日常保养(定期进行) (25)热水器主机 (25)定期检查的建议 (25)故障判断 (26)故障及原因 (26)故障代码 (28)注意 (29)装箱单 (29)保修服务规定 (30)用户必读在安装和使用燃气热水器时, 请您仔细阅读说明书, 并务必保存好此说明书以备将来参考使用。
●只有取得本公司承认的专业人员才可以为您安装艾欧史密斯热水器,对于未取得本公司承认的人员的安装或使用自备的安装材料安装本公司热水器,由此导致的包括但不限于管路泄漏、坠机、安装不良影响热水器的正常运行和使用性能,和对热水器本体造成不良影响或损坏等后果以及因此所产生的一切损失,本公司恕不承担任何责任。
60p10c+史密斯热水器说明书

60p10c+史密斯热水器说明书
1、插上电源,按下电热水器的开关按钮,同时设置一下水温。
一般情况下设置在45度,冬天的话,温度可以相对地调高一点。
2、等水烧开了之后,先把阀门调至中间位置,放会水,试下水温不凉了再开始使用。
(一般阀门左侧标有H字样是热水,右侧标有C是冷水。
热水显示红色标识,冷水显示蓝色表示。
)
3、等水温恒定了之后可以使用,因为电热水器四周都是水,很容易触电,所以,在使用过程中尽量不要用手或者其它部位触碰其它地方,尤其是电源周围。
4、使用电热水器时,当打开水阀而没有出水时,要立即断开电源,防止因故障使电热水器在无流动水的情况下工作而损坏。
5、如果水压或电压过低,应暂停使用。
6、使用完毕后,先关闭电热水器上的开关,等手擦干之后,再拔掉电源。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
用户必读在安装和使用热水器之前,请您仔细阅读说明书,并务必保存好此说明书以备将来参考使用。
●对于本热水器的非正确安装,艾欧史密斯公司恕不承担任何责任。
只有取得本公司承认的专业人员才可为您安装史密斯热水器。
●对热水器进行任何维护保养和维修前,请务必断开电源。
非专业人员不得调整和维修热水器。
●热水器可能导致严重烫伤。
务必将热水与冷水混合后再进行沐浴或洗涤。
●如果热水器受到无水干烧系统产生蒸汽或不正常的热水,任何部件被水浸泡,应由合格的专业人员检查或修理后方可再使用。
●对于配有电源线的热水器,若电源软线损坏,必须由制造厂维修部门和专业人员前来更换。
本热水器的重要部件均有绝缘和隔热层防护。
请用户放心使用。
●热水器配有泄压安全阀,为了使用安全,不可私自改动其安装位置,严禁堵塞其出口。
注意:如果不完全遵守此说明书的内容,将会引起失火,导致财产损失,人身伤亡或死亡。
警告:电源插座必须有可靠接地才能通电使用,严禁在无可靠接地的情况下使用热水器!产品特点一、高效双温控系统:史密斯电热水器具有独特的双温控,双加热系统,使史密斯热水器具有快速升温的特点,但决不会让您承受双倍的加热功率。
其奥妙就在于采用了高效双温控系。
当热水器水箱注满冷水开始工作时,上加热棒在温控器的控制下快速加热水箱上部的水,下部的加热棒受上温控器的控制处于待命状态。
当上部水被加热到所设定温度,此时您就可以开始使用热水了,同时上加热棒停止加热切换到下加热棒继续加热直至下部水被加热到所设定温度。
对于ees普通功率到(3800w以下),上下电热棒在恒温控制下不会同时工作,使用同样的大功率可以快速得到您所需要的热水。
二、金圭内胆:史密斯公司运用先进防腐工艺,将特种硅化物均匀地涂在内胆表面,经高温处理后与内壁融为一体,形成金圭特护内胆。
它能承受巨大的水流冲击而不脱落、不破碎并使内胆中的水与内胆完全隔离。
它通过了美国“ul标准”的10万次疲劳寿命实验,是当今最有效的抗锈蚀、防结垢的热水器内胆之一。
三、阳极棒保护:采用不锈钢内芯强力阳极棒,保护水箱经久耐用,大大延长热水器的使用寿命。
四、高效节能保温隔热层:采用加厚无氟聚氨酯发泡隔热层,保温性能好,最大程度减少热损耗。
安装说明一、安装注意事项:1、热水器应安装在靠近电源插座,下水道及用水方便,且温度在0℃以上的地方。
2、本热水器不可受到雨淋或水浸。
二、安装位置:请确认安装是否有足够的空间便于热水器的维修,最小距离要求为:背部:左右侧30厘米正面:50厘米警告:严禁安装在室外三、水管连接:4、请安图示安装进出口管(进水和出水切勿装反)。
在进出口处应安装一进水截止阀,工作时该截止阀请务必保持打开状态。
在进水截止阀与热水器之间按图所示的箭头方向安装单项溢流阀。
(附件)5、热水器的温度压力安全阀的出口应按图所示安装泄水管。
泄水管尽可能在地漏附近且离地面高度不大于150mm泄水管中。
严禁安装任何阀门或杜塞出口。
四、充水:首先将热水器的出水阀和任意一个混水阀打开,再打开进水阀,此时热水器开始充水,待出水阀正常出水时,表示水已注满,此时可关闭出水阀。
注意:在热水器正常工作时进水阀务必保持打开状态。
使用说明一、用注意事项:1、本热水器的出水温度较高,不能直接用于洗涤。
必须安装混水阀。
掺混冷水后使用,以免烫伤。
若出水口离热水使用点距离太远,建议将热水器管用保温材料保温,以减少热损失。
2、在正常情况下,热水器的温控器在出厂时已全部调整好,用户也可根据实际需要由专业人员调整。
注意:非专业人员请勿进行此项操作。
二、热水器的启动在确保热水箱内充满水,电路连接正确后接通电热水器电源即可。
三、热水器的运行热水器的开停全部由热水器上的温控器自动控制。
当水箱内的水温低于设定温度时,热水器工作。
当水箱内水温达到设定温度后,热水器就自动停止工作,只有当水箱内水温降至温控器的设定温度低5℃时,热水器将再一次工作进行加速。
热水器的运行就是在温控器的控制下,保证水箱内始终充满热水,供您使用。
四、热水器停止工作当您外出或长时间不能使用热水器时,再次使用热水器之前请清洗热水器的水箱,(清洗方法见“日常维护”)重新注水后接近热水器电源就能自动恢复工作状态。
如果热水器在要冰冻的环境中停机,必须将热水器内水排空,以防冻结而损坏热水器。
警告:超过50℃的热水会引起烫伤。
为了您的家人尤其是小孩的安全,请在使用时特别小心!日常维护1、用户应经常使用“测试”健检查安全性,一旦有故障(e4),请立即与本公司的售后服务部联系进行检修。
2、每半年检查一次温度压力安全阀。
检查时请扳动安全阀小把手,此时安全阀应能顺畅排水。
注意:此阀水温较高,检查时应防止烫伤!检查无误后务必复位。
若不能排水,请立即与本公司售后服务部门联系进行检修。
注意:安全法及其排水阀必须保持畅通不得堵塞!3、热水器设有高温极限开关,在不正常超温状态下,高温极限开关会立即动作,令热水器停止工作,不能自动复位。
当出现此现象后必须切断电源,在查出原因排除故障,注入冷水使水箱水温下降25℃后,方可打开下控制盒,按下温控器上的红色手动复位按钮重新启动热水器。
注意:非专业人员请勿进行此项操作。
用户可与本公司售后服务部门联系进行检修。
4、热水器使用一段时间后(周期可按当地的水质和使用的频率而定),用户可进行一次清洗水箱,排除污垢。
a .切断电源,关闭全部进水阀门;b.打开出水阀和排污阀将水箱内存水排尽。
注意:排水时,水可能很烫。
c.打开进水阀冲洗几分钟后关闭排污阀,确保水箱内充满水后再关闭出水阀,接通电源“开/关”健进入工作状态。
5、经常查看热水器及其周围有无积水。
若发现有水溢漏,请找维修人员修理。
排污阀使用:(每半年左右一次)1、关闭进水阀门-关闭电源-把红、蓝阀门全部打开-直到桶内污水排净2、排完水之后-关闭蓝色阀门-打开进水阀门-直到红色阀门出水关-再闭红色阀门-接通电源故障处理如果您的热水器不能正常运行,请参看附表。
注意:只有专业的维修人员才能给您修理或维护热水器。
保修服务规定一、保修期(三包期)附表根据国家三包规定,热水器应提供整机一年的三包期。
容积式热水器内胆保修五年(商用炉或者家用热水器用作商业用途时除外)二、保修条件用户或三包服务接受人应该遵循以下规则,否则将失去三包服务的申请权利。
1. 使用者应该是通过合法途径在合法的零售商处购得本产品。
2. 使用者应同时存在购货发票和保修卡,且保修卡机器编号应与机体编号相符。
3. 机器的安装应该由生产厂家指定的安装队伍完成,或是由国家权威部门机构认可的资质安装队伍完成。
(不应该在无人指导的情况下自行安装)4. 机器的使用应该严格按照随机的使用说明书进行。
5. 使用者应保证在恰当的使用条件下使用产品。
三、例外条件下列情况之一的产品故障或损伤不属于保修范围。
1. 通过非法手段或非法途径获得本产品。
2. 发票遗失或者保修卡遗失并不能提供相关证明材料的机器。
3. 保修卡机器编号与机体本身编号不相符的机器。
4. 未经资质安装队安装,或在没有厂方指导下自行安装造成故障或损伤的。
5. 不合理使用,违反“安装及使用说明书”的规定使用造成故障或损伤的。
6. 超出正常使用条件,强行使用本产品造成故障或损伤的。
(如电压超出或低于正常的允许波动范围,大于242v或小于187v;水压过低或过高)7. 一般情况下,当地的服务中心负责修理本地销售的产品,但对于外地购买的热水器也有义务实施修理。
8. 人为造成(有意或无意)的机器伤害。
9. 不可抗力对机器造成的损害(如自然灾害、战争等)。
10.当家用热水器作为商业用途使用时,根据国家《新三包规定》将执行一年的保修期。
四、保修服务在保修期内,符合保修条件,并不违反例外条件的情况下,机器在出现故障或损伤,公司将根据规定提供全方位的保修服务,保修服务将包括:1. 免费修理故障机器。
2. 免费更换故障配件。
3.其他国家法规规定的项目(包括《消费者权益保护法》、《产品质量法》以及国家三包规定)。
说明:如果出现因异地购买而当地没有服务中心的情况,用户可以联系最近的服务中心,或者直接通知总部客户服务中心,以便尽快协调维修服务事宜。
五、保修服务程序当用户使用本公司产品时发现故障现象,在确认各项条件符合要求后,应及时通知附近的售后服务站点上门服务(附全国售后服务站点明细,以及特约服务店明细)。
当维修人员上门服务时,用户应当出示有效发票和保修卡,并向服务人员介绍使用状况、故障情况,核实机器后,服务人员实施相应检查、维修工作。
维修结束后,客户应在维修工单上签署意见,并签名认可;如果有疑问,及时向服务人员询问澄清。
如果故障原因非保修范围,用户应根据服务人员出示的收费标准缴纳服务费。
如果用户对服务过程中异议或问题,可以拨打当地服务电话询问,或直接向总部监管电话投诉。
篇二:a.o.史密斯电热水器的使用和保养a.o.史密斯电热水器的使用和保养一. a.o.史密斯电热水器使用方法各种电热水器的使用方法基本相同,简述如下:1). 装水。
热水器首先使用(或维修、清洗后)时,应打开进水阀和一个出水龙头,以排出热水器内的空气,将热水器装满水。
当出水龙头连续出水时,即表示热水器已注满水。
2). 启动。
关上水龙头连通电源,热水器便开始正常工作。
当热水器达到设定温度时,调温器会自动断电,当水温下降到设定值时,调温器又自动连通电源进行加热。
3). 调温。
当设置温度需要改变时,可直接调整塑料保护罩上的调温按钮,顺时针旋转调温按钮,水的温度就会升高,反之,则降低。
4). 排空。
切断电源,关闭进水阀,打开一个出水龙头,向外扳动安全阀手柄,水就会从手柄旁的孔中流出,等到排空后,关闭安全阀即可。
电热水器在正常使用时,进水阀门应处于开启状态。
二. a.o.史密斯电热水器的保养1).电热水器应安装在通风干燥处,安装在卫生间,平日也应尽量保持通风干燥,以免外壳等机件生锈腐蚀。
2).每次使用完毕,应拔掉电源插头,在冬季结冰地区,热水器长时间不用时,应排空水,以防结冰胀坏内胆。
3).电热水器内的水是逐渐升温的,安全阀略有渗水,是正常现象。
篇三:史密斯使用说明史密斯使用说明一、使用注意事项:1.本热水器的出水温度较高,不能直接用于洗涤,必须安装混水阀,掺混冷水后使用,以免烫伤。
若出水口离热水使用点距离太远,建议将热水器管用保温材料保温,以减少热损失。
2.本热水器需要的最小供气压力:天然气1100pa(110mm水柱); 液化气为2500pa(250mm水柱); 人工煤气为800pa(80mm水柱)。
热水器不得在大于3550pa(355mm水柱)的供气压力下运行。
注意:过大的供气压力会损坏热水器的控制部件,以致产生危险。
3.在正常情况下,热水器的温控器在出厂时已全部调整好了,用户也可根据实际需要由专业人员调整。
